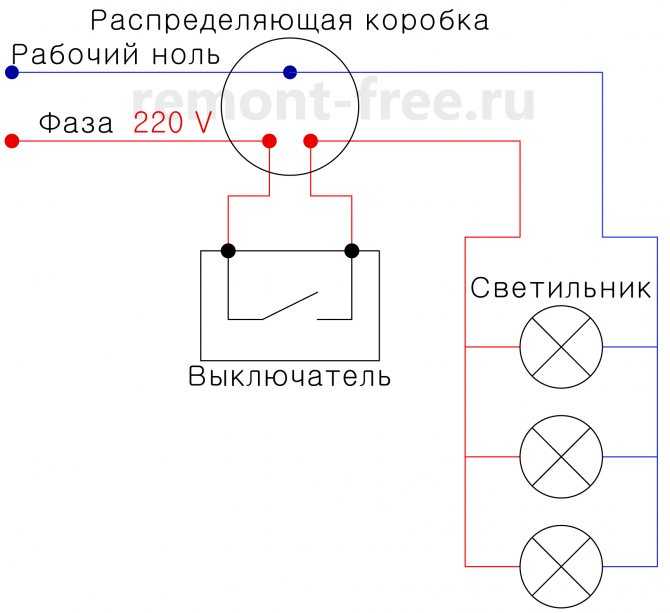

Предварительно фаза подается на выключатель, что гарантирует его функциональность. От этого провода выполняют отводы до места установки точечных светильников. Блок питания подключается только после выключателя. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. Подключение точечных потолочных светильников нужно производить строго по схеме.

Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Схема выглядит не намного сложнее — есть две ветки. Крепление потолочных светильников получается прочным, надежным, но не разъемным.

Выбор места установки и монтаж отверстий на потолке

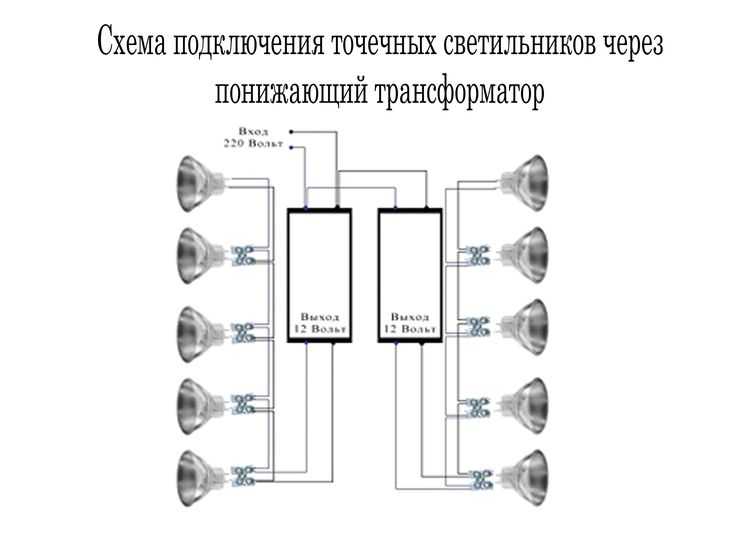

При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий.

Подключение вы должны делать по схеме, обязательно смотрите маркировку на приборе. Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке. То есть в процессе монтажа каркаса до обшивки гипсокартонном , вы общаетесь с мастером электриком и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Принцип последовательного соединения Если перегорает одна лампочка — не работают все. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Если ее нет, используйте обычный шуруповерт.

Последовательность работ в фото формате Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках кабель каналах или металлических трубах. Выпрямитель здесь также понадобиться, но в данном подключении безопасность и надежность в разы выше.

Установка точечных светильников своими руками Точечные светильники могут применяться как основной, так и как вспомогательный источник освещения. Электрическая сеть должна быть обесточена. Монтаж тут предельно прост, но и минусов у схемы достаточно. Можно взять сверло и канцелярский нож.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. К достоинствам точечных светильников можно отнести возможность применения ламп с различными цоколями, и что очень важно простоту установки и подключению к электросети. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы.

С остальными приборами выполняются аналогичные действия. Принцип последовательного соединения Если перегорает одна лампочка — не работают все. Одна из подходящих марок проводов — медный и жаростойкий РКГМ с двумя слоями изоляции.

Подключение точечных светильников своими руками к 220 В (СХЕМА)

10.07.2016/в Встраиваемые светильники /от admin

Точечный светильник R39 220В Е14 белый встраиваемый

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как  заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Примечание

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

1. Схема состоит из распределительных коробок, проводов и гофры.
2. Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
3. Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
4. До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

• Расстояние между точками света должно быть не больше метра.
• Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
• Точечный светильник должен располагаться на удалении 60 см от стены.
• Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна — одинакова для всех видов подвесных потолков.

Технические характеристики точечного освещения

• Важно использовать светильники одного вида для определенных контуров освещения.
• Мощные осветительные приборы больше 40 ватт могут повредить натяжной потолок.
• Для пластиковых вариантов потолка проводку рекомендуется выбирать более защищенную от пожара по сравнению с потолками из гипсокартона.
• В обязательном порядке провод для освещения должен быть многожильным, мягким и гибким.
• Периодически следует проверять крепление, затяжку прижимных болтов креплений проводки.

Порядок подключения освещения своими руками

1. Планирование. Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
2. Протяжка и закрепление проводов. Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия. При этом важно допускать небольшое их провисание.

Как повесить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света. Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Требуется инструменты

• 4-в-1 отвертка
• Плозослойки иглы
• Неконтролирующие испытания напряжения
• Плозонки
• Степ-надежность
• . 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочтите раздел «Снимите старую арматуру и осмотрите проводку» ниже.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите наконечник бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. провод, рассчитанный не менее чем на 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов, рассчитанных на 90 градусов. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелую осветительную арматуру (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

В практических целях убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.
