Схема подключения ДХО (DRL) через контактное реле в авто

Согласно правил дорожного движения (ПДД), движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО или по-английски DRL). О различных вариантах подключения ДХО к автомобильной электропроводке через электромагнитное реле мы и узнаем в этом справочном матрериале, подготовленном сайтом 2 Схемы.

Пример подключения ДХО от генератора

Внимание: не забываем ставить предохранитель, на случай замыкания. От случайных КЗ при монтаже и работе никто не застрахован!

Схема подключения ДХО через 4 контактное реле

Некоторые покупают фары ДХО и подключают их просто к габаритам. Но правильнее сделать так, чтобы они загорались при включении зажигания и гасли при включении габаритных огней авто.

Можно даже подключить ДХО лампы к прикуривателю, ведь на него подаётся напряжение, только когда включено зажигание. Это будет лучше чем в проводке искать провод зажигания.

Подключение ламп DRL через 5 контактное реле

Многие не спешат ставить себе дневные LED фары просто включая фары ближнего света, но нужно учесть, что использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения, так как мощность потребления их в 5 раз меньше.

Светодиодные ДХО на 15 ватт

Схема подключения ДХО с использованием блока управления

Некоторые дневные огни, из наиболее дорогих и современных моделей, имеют блок управления, позволяющий автоматически контролировать их работу (яркость, включение и так далее). В этом случае электрическая схема будет иметь следующий вид:

Некоторые производители автоэлектроники выпускают блоки управления ходовыми огнями с возможностями отключения ДХО в момент действия одной из функций: стояночного тормоза, заднего хода, работы стартёра при запуске двигателя. Так что лучше немного переплатить и купить именно такой комплект фар.

Распиновка, Описание, Рабочая и техническая документация

Релейный контакт Конфигурация

Особенности 5-контактного реле 5 В

• Напряжение запуска (напряжение на катушке): 5 В пост. Тока
• Ток запуска (номинальный ток): 70 мА
• Максимальный переменный ток нагрузки: 10А при 250/125 В переменного тока
• Максимальный постоянный ток нагрузки: 10А при 30/28 В постоянного тока
• Компактная 5-контактная конфигурация с пластиковой накладкой
• Время работы: 10 мсек Время выпуска: 5 мсек
• Максимальное переключение: 300 рабочих / минуту (механически)

Эквивалентные реле

3В реле, 12В реле, 1-канальный модуль реле, 4-канальный модуль реле.

Как использовать реле

Реле являются наиболее часто используемым коммутационным устройством в электронике. Давайте узнаем, как использовать один из них в наших цепях на основе требований нашего проекта.

Прежде чем перейти к схеме управления реле, мы должны рассмотреть два важных параметра реле. Как только напряжение запуска , это напряжение, необходимое для включения реле, которое должно изменить контакт с Common-> NC на Common-> NO.Наше реле здесь имеет триггерное напряжение 5 В, но вы также можете найти реле со значениями 3 В, 6 В и даже 12 В, поэтому выберите одно из них на основе доступного напряжения в вашем проекте. Другим параметром является ваше напряжение и ток нагрузки , это величина напряжения или тока, которую могут выдержать клеммы NC, NO или Common реле, в нашем случае для постоянного тока это максимум 30 В и 10 А. Убедитесь, что используемая вами нагрузка попадает в этот диапазон.

Приведенная выше схема демонстрирует концепцию минимального действия реле.Поскольку реле имеет пусковое напряжение 5 В, мы использовали источник питания + 5 В постоянного тока на одном конце катушки, а другой конец — на массу через переключатель. Этот коммутатор может быть любым, от небольшого транзистора до микроконтроллера или микропроцессора, который может выполнять переключение. Вы также можете заметить диод, подключенный через катушку реле, этот диод называется Fly back Diode . Назначение диода состоит в том, чтобы защитить коммутатор от скачка высокого напряжения, которое может быть вызвано катушкой реле.Как показано, один конец нагрузки может быть подключен к общему выводу, а другой конец подключен к NO или NC. При подключении к NO нагрузка остается отключенной до запуска, а при подключении к NC нагрузка остается подключенной до запуска.

Применение реле

• Обычно используется в коммутационных цепях.
• Для проектов домашней автоматизации для переключения нагрузок переменного тока
• Для управления (вкл / выкл) тяжелыми грузами в заранее определенное время / состояние
• Используется в цепях безопасности для отключения нагрузки от источника питания в случае сбоя
• Используется в автомобильной электронике для управления индикаторами стеклянных двигателей и т. Д.

2D модель реле

,Автоматическое освещение помещения

с использованием ИК-датчика и реле: принципиальная схема

Эта автоматическая схема освещения лестницы включает освещение лестницы автоматически, когда кто-то входит на лестницу и выходит через некоторое время. В этой схеме есть два важных компонента: первый — это PIR Sensor (пассивный инфракрасный датчик), а второй — реле.

PIR Sensor

PIR-датчик

используется здесь для обнаружения движения человеческого тела, когда при любом движении тела напряжение на выходном контакте изменяется.По сути, он обнаруживает изменение в тепле и выдает выходной сигнал всякий раз, когда происходит такое обнаружение. Вы можете узнать больше о ИК-датчике здесь, есть несколько полезных функций в ИК-датчике, например, как изменить диапазон расстояний, как установить продолжительность, в течение которой должен быть включен свет и т. Д.

Также проверьте: автоматический свет лестничной клетки с помощью микроконтроллера AVR

реле

Реле

представляет собой электромагнитный переключатель, который управляется малым током и используется для включения и выключения относительно большого тока.Значит, применяя небольшой ток, мы можем включить реле, которое позволяет течь гораздо большему току. Реле является хорошим примером управления устройствами переменного (переменного тока), использующими намного меньший постоянный ток. Обычно используемое реле — это однополюсное двухпроходное (SPDT) реле , оно имеет пять клемм, как показано ниже:

Когда на катушку не подается напряжение, COM (общий) подключается к NC (нормально замкнутый контакт). Когда на катушку подается некоторое напряжение, создается электромагнитное поле.Которые притягивают якорь (рычаг соединен с пружиной), а COM и NO (нормально разомкнутый контакт) соединяются, что позволяет протекать большему току. Реле доступны во многих номиналах, здесь мы использовали реле рабочего напряжения 6 В, которое позволяет течению тока 7A-250 В переменного тока.

Реле

сконфигурировано с использованием небольшой схемы драйвера , которая состоит из транзистора, диода и резистора. Транзистор используется для усиления тока, чтобы полный ток (от источника постоянного тока — батарея 9 В) мог протекать через катушку, чтобы полностью заряжать ее.Резистор используется для обеспечения смещения транзистора. И Диод используется для предотвращения обратного протекания тока, когда транзистор выключен. Каждая катушка индуктивности вырабатывает равную и противоположную ЭДС при внезапном выключении, что может привести к необратимому повреждению компонентов, поэтому необходимо использовать диод для предотвращения обратного тока. Релейный модуль легко доступен на рынке со всей его схемой драйвера на плате, или вы можете создать его с помощью вышеуказанных компонентов. Здесь мы использовали модуль реле 6V.

Описание схемы

Эта автоматическая схема освещения лестницы может быть легко объяснена. Всякий раз, когда PIR-датчик обнаруживает какое-либо движение тела, его вывод OUTPUT становится ВЫСОКИМ, что подает пусковое напряжение на базу транзистора, транзистор включается, и ток начинает течь через катушку. Катушка в реле получает энергию и создает электромагнитное поле, которое притягивает рычаг, а COM и NO соединяются.Это позволяет протекать намного большему току (220 В переменного тока), что включает лампочку. Вы можете увеличить или уменьшить продолжительность включения лампы, настроив ИК-датчик.

,Схема коммутатора с дистанционным управлением

ИК-светодиод

излучает инфракрасный свет и используется в телевизионных пультах дистанционного управления. Этот ИК-порт принимается приемником TSOP17XX (TSOP 1738 используется в телевизоре). TSOP17XX принимает модулированные инфракрасные волны и изменяет свой выход. TSOP доступен во многих частотных диапазонах, таких как TSOP1730, , TSOP1738, , TSOP1740 и т. Д. Последние две цифры представляют частоту (в кГц) модулированных ИК-лучей, на которые реагирует TSOP. Как, например, TSOP1738 реагирует, когда он получает ИК-излучение, модулированное на частоте 38 кГц.Выход TSOP активен на низком уровне, это означает, что он становится НИЗКИМ, когда ИК обнаружен.

В этой схеме с дистанционным управлением мы используем пульт дистанционного управления для включения / выключения источника переменного тока , нажимая любую кнопку на пульте дистанционного управления, и используя TSOP1738 на стороне приемника. Цепь приемника подключена к устройству переменного тока через реле, так что мы можем управлять светом дистанционно. Мы использовали IC 4017, чтобы преобразовать ее в выключатель. Прочитайте эту статью, чтобы понять ИК-передатчик и приемник.

[Также проверьте: цепь глушителя дистанционного управления телевизором]

Обычно, когда мы нажимаем любую кнопку пульта ДУ телевизора / DVD-проигрывателя, индикатор светится, и как только мы отпускаем кнопку, она выключается. Теперь его можно преобразовать в тумблер PUSH ON и PUSH OFF с помощью IC CD4017. IC CD4017 — счетчик дека десятилетий CMOS. Он может производить вывод на 10 выводах последовательно, то есть он производит вывод один за другим на 10 выводах. Выход переключается с одного контакта на другой путем подачи тактового импульса на контакт 14.Узнайте больше о IC 4017 здесь.

Когда во-первых, питание подается на IC 4017, вывод на PIN 3 (Q0) является ВЫСОКИМ, когда мы нажимаем кнопку ИК-пульта дистанционного управления, тогда синхроимпульс НИЗКОГО / ВЫСОКОГО подается на PIN 14 (первый тактовый импульс) и выводится на Q0 становится низким, а PIN 2 (Q1) становится ВЫСОКИМ. PIN 2 запускает модуль RELAY, и индикатор переменного тока горит. Теперь эта позиция сохранится до следующего тактового импульса. Если мы снова нажмем кнопку ИК пульта (второй тактовый импульс), выход на Q1 станет НИЗКИМ, а Q2 — ВЫСОКИМ.Это отключит реле и выключит свет. И поскольку Q2 подключен к выводу 15 СБРОСА 4017, он сбросит IC, и снова выходной сигнал на Q0 станет ВЫСОКИМ, а Q2 станет НИЗКИМ (начальное состояние). Так что он работает как тумблер.

Принципиальная электрическая схема

выключателя с дистанционным управлением

Выход TSOP1738 колеблется с частотой 38 кГц, который применяется к тактовому импульсу 4017. Таким образом, мы подключили конденсатор 1 мкФ к выходу TSOP, чтобы эта последовательность импульсов 38 кГц считалась одним тактовым импульсом для IC 4017.

Мы также можем использовать схему ИК-передатчика для включения / выключения лампы, эта схема ИК-передатчика производит модулированный ИК-сигнал с частотой 38 кГц, как пульт ДУ телевизора. Также мы можем заменить лампочку любым устройством переменного тока, которое должно управляться дистанционно.

,

Смотрите также

• Реквизиты для оплаты госпошлины за выдачу водительского удостоверения
• Схема коллекторного двигателя переменного тока
• Сколько нужно краски для покраски авто
• Скорость разрешенная на магистрали
• Уровень тосола в расширительном бачке ваз 2110
• В чем содержится фенобарбитал
• Правила дорожного движения 2019 для пешеходов
• Проверить письмо счастья от гаи
• Р0340 датчик положения распределительного вала
• Схема проводки газель бизнес двигатель умз 4216 евро 3
• Шкода октавия 2019 в новом кузове универсал

[an error occurred while processing the directive]

подключение ДХО через реле, от лампочки давления масла, другие схемы

После внесения изменений в ПДД, которые обязывают воителей включать фары днем на автомобилях без ДХО, многие водители реализуют нештатную установку дневных ходовых огней на машину. Прежде всего, данное решение позволяет увеличить срок службы лампочек в фарах, а также продлевает ресурс самих фар и габаритов, так как без ДХО их приходится использовать практически постоянно. Параллельно при наличии дневных ходовых огней снижается нагрузка на электрические цепи, реле и предохранители.

Что касается выбора ДХО на машину и различных видов подобных устройств, сегодня на рынке имеется большое количество всевозможных предложений (гибкие ленты или трубки, «орлиный глаз», ДХО в противотуманные фары и т.д.). Каждое решение имеет как свои плюсы, так и минусы. Так или иначе, определившись с выбором, нужно не только установить ходовые огни, но и правильно их подключить.

Содержание статьи

• Как правильно подключать ходовые огни
• Подключение ходовых огней: схема, тонкости и нюансы
• Подключение ДХО через 5 контактное реле и контроллер (блок управления)
• Подведем итоги

Как правильно подключать ходовые огни

Итак, после приобретения комплекта ДХО также нужно знать, как правильно подключить дневные ходовые огни, чтобы добиться максимальной эффективности и безопасности. Прежде всего, основные предписания содержатся в пункте 6.19 ГОСТ Р 41.48-2004. Основная задача — схема ДХО должна быть реализована так, чтобы ходовые огни включались автоматически при повороте ключа зажигания или в момент запуска двигателя.

Также ДХО должны отключаться автоматически в тот момент, когда включаются габариты или фары. С учетом того, что по стандарту  фары головного света должны включаться исключительно после включения габаритов (кроме подачи коротких сигналов), в рамках подключения ДХО необходимо учитывать все нюансы.

Получается, не правильно и абсолютно нецелесообразно делать так, чтобы дневные огни включались только вместе с габаритами или при включении света фар, а также оставлять возможность включения ДХО вместе с фарами для использования их в темное время суток.

Еще отметим, что кроме самого подключения также в схему нужно интегрировать блок стабилизации светодиодов. Как правило, в устройстве ДХО ограничителем выступает резистор. При этом скачки напряжения становятся причиной того, что резисторы не способны стабильно «выравнивать» ток.

По указанной причине стабилизатор напряжения ходовых  огней (LED-драйвер) является важным элементом. Многие владельцы, которые подключают ДХО своими руками, упускают этот момент, после чего  срок службы светодиодных элементов сильно сокращается в результате перепадов напряжения в бортовой сети автомобиля.

Если просто, во время очередного скачка напряжения на светодиодном модуле напряжение превышает 12 В, это становится причиной перегрева кристалла, падает яркость светодиодов. Результат – невозможность эффективно обозначить транспортное средство на расстоянии 100 метров, далее диоды начнут мерцать и через время окончательно выйдут из строя.

Конечно, каждый владелец решает сам, нужен стабилизатор или нет, однако специалисты настоятельно рекомендуют его установку, чтобы каждый год не менять светодиодные модули.  Далее мы рассмотрим различные схемы подключения ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

• Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

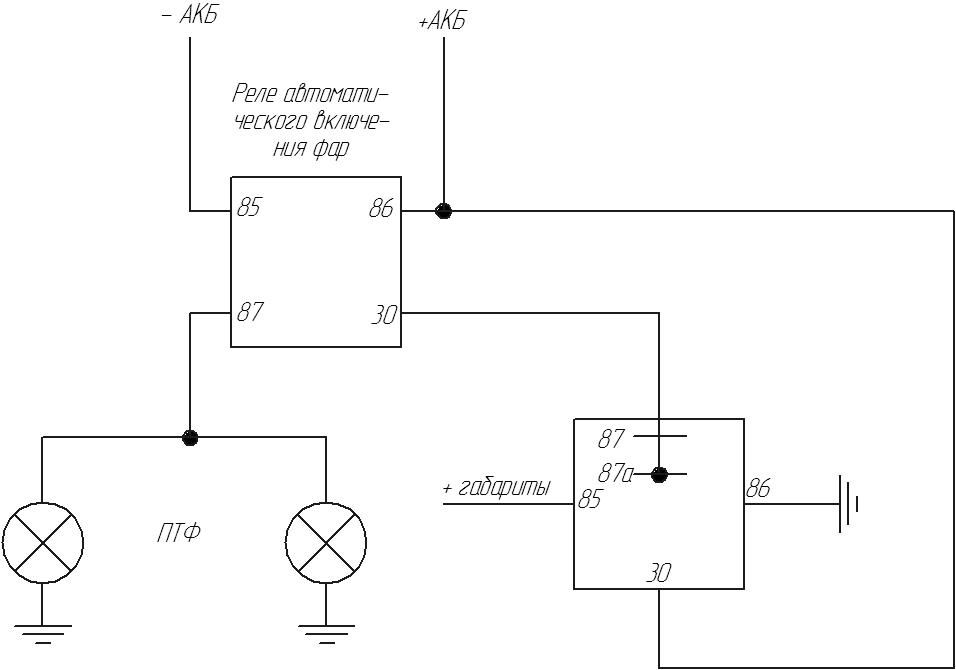

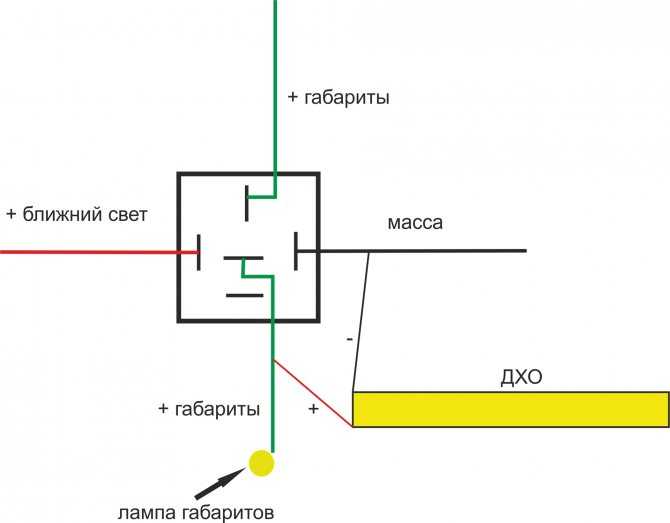

• Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.   С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено.

• Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

• 30 кидается на выводы «+» светодиодов;
• 85 идет на «плюс» к габаритам;
• 86 подключают на любой вывод геркона;
• 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Учитывая все недостатки рассмотренных выше схем, многие владельцы интересуются, как подсоединить ходовые огни через 5 контактное реле. Дело в том, что такая схема лишена многих недостатков. Прежде всего, реле для ДХО подключается таким способом:

• 30 на «плюсы» ДХО;
• 85 на «+» габаритной лампы;
• 86 идет на корпус машины;
• 87А подключают на «+» замка зажигания;
• 87 просто изолируют без подключения;

Такая схема срабатывает во время поворота ключа в замке, на ДХО идет  напряжение 12 В и огни включаются. Если же включить габариты или фары, реле размыкает контакт 87А, а также замыкает контакт 87.

Это значит, что ходовые огни выключаться и произойдет включение габаритов. Плюсом данной схемы является то, что она полностью укладывается в рамки по ПДД и ГОСТ, а также работает даже тогда, когда в габаритах стоят диоды.

Рекомендуем также прочитать статью о том, как выбрать и установить ДХО на автомобиль. Из этой статьи вы узнаете о видах и типах дневных ходовых огней, а также о преимуществах и недостатках тех или иных решений.

Единственный минус схемы — ДХО включаются после поворота ключа в замке. Это значит, что если ключ повернут, но мотор не заведен, огни все равно горят. Так или иначе, схема весьма распространена. Главное, интегрировать в схему стабилизатор напряжения. Если учесть, что ток течет через ДХО независимо, в фары и габариты можно ставить лампы или диоды разного типа независимо от мощности.

• Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Блок управления дневными ходовыми огнями можно поставить на любой автомобиль с любыми типами ламп (в том числе и светодиодными). Минус данного решения — на рынке мало качественных блоков и много предложений сомнительного качества.

Что касается проверенных решений, можно выделить блок DayLight+  для ДХО, а также оригинальные решения от Philips или Osram. В таких блоках реализована стабилизация напряжения, схема подключения отличается простотой и надежностью, сами блоки имеют защиту от влаги и пыли. Также блоки можно считать универсальными, их зачастую можно ставить на любое авто с 12 В бортовой сетью.

Кстати, также добавим, что DayLight+ блок можно купить отдельно, тогда как Филипс или Осрам  идут в комплекте с самими ДХО. Само собой, цена в этом случае достаточно высокая, однако совокупность преимуществ оправдывает такие расходы.

Подведем итоги

Как видно, применительно к ДХО сегодня существует большое количество оборудования и схем его подключения. При этом важно понимать, что простейшие схемы вполне функциональны, однако не соответствуют требованиям ГОСТ и ПДД. По этой причине рекомендуется обращать внимание на более сложные решения, рассмотренные выше.

С одной стороны, установка и подключения может быть более затратным, однако конечный результат максимально упрощает эксплуатацию, увеличивает срок службы ДХО, а также исключает другие возможные проблемы.

Напоследок отметим, что при выборе ДХО, реле, предохранителей, проводки, контролеров и других элементов необходимо приобретать только качественные изделия. Также важно, чтобы ходовые огни были правильно установлены и затем подключены с учетом всех требований.

В противном случае высока вероятность скорого выхода из строя дневных ходовых огней, что станет поводом для замены элементов и проведения внеплановых ремонтных работ.

Соответственно, экономия на комплектующих в дальнейшем обернется дополнительными затратами. В итоге, вместо дешевых ДХО и блоков управления лучше сразу остановиться на установке комплектов качественного оборудования.
