Схема переключения с трех мест: Схемы Подключения Проходных Выключателей С 3 Мест

Содержание

Схемы Подключения Проходных Выключателей С 3 Мест

Снимаете обувь, проходите в комнату и выключаете лампы.

Коммутация света из двух мест

Смотрите также: Правила прокладки кабеля под землей

Навигация по записям

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения. Но в этом случае вы превратите его в обычный бытовой выключатель.

В механическую часть устройства изменений лучше не вносить.

Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели. Проходные выключатели успешно применяются в помещениях разного предназначения.

Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится. Изготовлена она из качественного пластика и оснащена винтовыми зажимами. Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Соединяем нейтральные N и защитные PE провода вне автоматических выключателей с помощью электрических разъемов.

На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников. Выключаете свет.

Использование схем с тремя выключателями

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Изменение конструкции совершается в два этапа: Выходные полюса замыкаются перекрестно. Четвертый выходной полюс так же имеет две контактные точки.

Проходная коммутация источников света

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы или две группы ламп, если речь идет о многорожковой люстре. Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения.

После нажатия на клавишу фазные линии условно перекрещиваются без электрического контакта. В случае необходимости возможно задействовать и большее количество точек.

Значит, во втором подрозетнике такой провод надо соединить с красным проводом первого подрозетника, заизолировать и оставить здесь. Проходные выключатели — схема без распаечной коробки: 4. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Навигация по записи

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце.

Глядя на эту схему, несложно понять, как работает проходной выключатель. Та же самая схема используется при наличии нескольких входов в различные помещения. Схема энергосберегающей лампы представлена тут. Но в этом случае вы превратите его в обычный бытовой выключатель. Поэтому возможные затраты оправданы.

Четвертый выходной полюс так же имеет две контактные точки. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение. При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Управление освещением с трех мест своими руками

Монтаж схемы управления освещением

Правильное и удобное освещение помещения является не маловажным фактором комфорта. И если вопросам правильности освещения мы уделили уже не одну статью, то вопросы удобства его использования раскрыты еще далеко не полностью.

На данный момент существует множество вариантов управления освещения поэтому давайте рассмотрим все из них.

Содержание

  • Варианты управления освещением
  •  Схемы управления освещением из разных мест
    • Проходные и перекрестные переключатели
    • Схемы управления освещением из нескольких мест
  • Вывод

Варианты управления освещением

Главными целями управления освещения являются его экономичное использование и удобство. Современные системы позволяют гармонично сочетать эти два параметра, но в некоторых случаях цена установки современных систем не всегда оправдывает возможности энергосбережения.

А вот удобство использования оценить достаточно сложно поэтому этот параметр каждый должен выбрать самостоятельно.

Итак:

  • Все системы управления освещения можно разделить на полностью автоматические или программируемые, полуавтоматические или дискретные и ручные. При этом в раздел ручных относятся и освещение, управляемое с помощью пультов дистанционного управления.
  • Автоматические системы сейчас получают все большее распространение для управления освещением в промышленных или больших по площади домах. Обычно они имеют контроллер, подключаемый к компьютеру или сети интернет, либо модуль с панелью визуализации, позволяющий задавать требуемые параметры.

Обратите внимание! Такие автоматические системы регулирования освещения достаточно разнообразны и имеют множество путей реализации. Они достаточно дорогостоящи поэтому установка их в помещениях не большой площади далеко не всегда оправданно.

Автоматические системы управления освещением

  • Благодаря этим системам вы можете задавать условия работы освещения в зависимости от времени суток, наличия движения, освещенности помещения и многих других параметров. Соответственно это требует установки соответствующих датчиков во всех зонах, что для небольших помещений не всегда целесообразно.
  • Для частных домовладений чаще используются полуавтоматические системы. Главным их отличием является управление освещением только в одной или нескольких комнатах и потребность установки дополнительного оборудования при изменениях условий работы освещения в ней.
  • Освещение помещений при этом может быть комбинированным. То есть вполне возможна установка различных датчиков за счет регулирования настроек которых можно добиться требуемых параметров. При этом настройка этих параметров работы освещения не столь информативна и проста и потребует ручного регулирования непосредственно на датчиках.
  • Ручное управление освещение одно из самых дешевых и часто используемых. Оно подразумевает наличие одной или нескольких точек управления освещением. Пульты дистанционного управления освещением делают данную систему более удобной, но назвать их полноценной системой управления назвать достаточно сложно. Ведь они в любом случае требуют участия человека.
  • Тем не менее именно ручное управление освещением применяется наиболее часто и при должном желании его можно сделать более удобным. И сделать это можно своими руками даже без пультов управления, а используя визуально похожие на обычные, но не простые выключатели.

 Схемы управления освещением из разных мест

Для оптимизации системы управления освещением используются проходные и перекрестные выключатели. Они позволяют управлять освещением из двух и более мест. При этом реализовать такую схему достаточно просто и это не потребует от вас каких-то специфических знаний.

Проходные и перекрестные переключатели

Прежде всего давайте познакомимся с основными коммутационными аппаратами, позволяющими реализовать такие схемы. Это проходные и перекрестные выключатели. Визуально они выглядят как обычный выключатель освещения, но управление освещением из трех мест и более возможно только при использовании такого электроустановочного оборудования.

На фото представлен проходной выключатель

Итак:

  • Для наглядности начнем знакомство с обычного выключателя освещения. Он имеет два положения отключено и включено. При этом два его контакта находятся либо в замкнутом, либо в разомкнутом положении.
  • Проходные выключатели хоть и называются таковыми, но де факто являются переключателями. Они имеют не два, а три контакта. Во включенном положении замкнуты контакты, например, номер 1 и 2, а в отключенном положении тогда замкнуты контакты 1 и 3.
  • Перекрестные выключатели так же по сути являются переключателями. Они имеют целых четыре контакта, которые в разных положениях так же замыкают разные цепи. Например, во включенном положении замкнуты контакты 1 и 3, 2 и 4, а в отключенном положении 1 и 4, 2 и 3.

Перекрестный выключатель

  • Наличие не одного, а сразу нескольких контактов позволяет реализовать более сложные схемы. Благодаря этому вы можете сделать два, три и более выключателей для включения одного осветительного прибора. Хотя с другой стороны несколько усложняется процесс монтажа.

Схемы управления освещением из нескольких мест

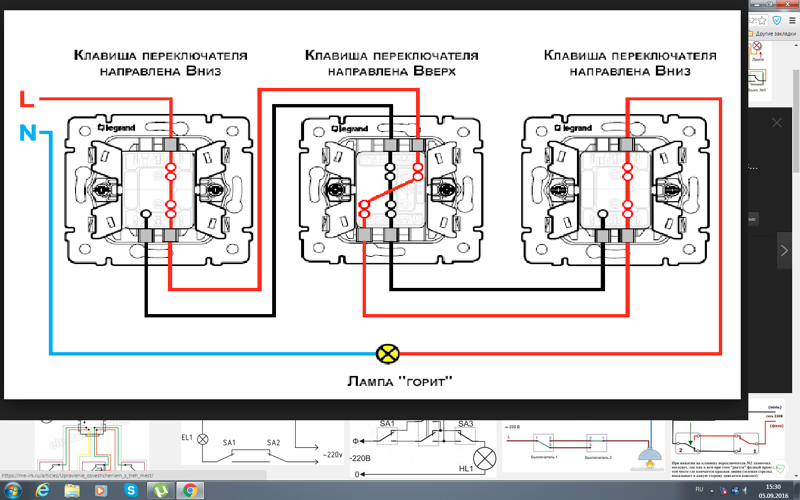

Схема управления освещением из 3 мест позволяет продемонстрировать применение как проходных, так и перекрестных выключателей. При этом исходя из этой схемы можно легко переделать ее для двух, четырех, пяти и более выключателей. Поэтому схему из трех выключателей берем за основу.

  • При выполнении любых работ в электрической сети прежде всего снимаем напряжение с проводов, а также с проводов к которым возможно случайное прикосновение. То есть в нашем случае со всех проводов в распределительных коробках в которых предстоит производить переключения.
  • Теперь переходим непосредственно к подключению. В первой распределительной коробке берем нулевой провод и подключаем его непосредственно к светильнику. Нулевой провод согласно п.1.1.30 ПУЭ должен быть обозначен черным цветом. Так же поступаем и с заземляющим проводником, который обозначен желто-зеленым проводом.
  • Фазный проводник от распределительной коробки подключаем к первому перекрестному выключателю. Первый и последний выключатели в схеме обязательно должны быть перекрестными. Подключение производим на ввод, там, где на выключатели только один контакт.

Схема подключения выключателей

  • Так как мы рассматриваем схемы управления освещением из 3 мест, то от двух выводов проходного выключателя два провода подключаем к вводу перекрестного выключателя. Если бы у нас была схема на два выключателя, то мы бы произвели подключение к двум выводам следующего проходного выключателя.

Обратите внимание! Чередование вводов и выводов различных выключателей не принципиально. То есть если вы с вывода номер 2 проходного переключателя подключите провод к вводу номер 1 перекрестного переключателя нечего страшного не произойдет. Единственное по чем это можно будет определить это по положению клавиши во включенном и отключенном положении. Главное не перепутать провода от вводов и выводов выключателя.

  • С двух выводов перекрестного выключателя, производим подключение к последнему в схеме проходному выключателю. Если у нас предусмотрено четыре и более выключателей, то от выводов перекрестного выключателя подключаем ввода следующего перекрестного выключателя. И так по аналогии дальше как представлено на нашем видео.
  • От ввода последнего проходного выключателя подключаем провод непосредственно к светильнику. После изоляции всех соединений и закрытия всех распределительных коробок можно производить опробование нашей схемы. Если вы нечего не перепутали, то схема будет работать без замечаний.

Вывод

Как видите наша инструкция предлагает достаточно подробный план действий по реализации схемы управления освещением любой сложности. Причем, дабы реализовать его не надо никаких особых познаний. Главное не нарушать требований техники безопасности и быть внимательным.
