Схема отопления двухэтажного дома с принудительной циркуляцией
Итак, здесь мной приводится схема отопления двухэтажного дома с принудительной циркуляцией. Почему именно на принудительной циркуляции останавливаемся, давайте поясню.
Электроснабжение сейчас есть в 100 процентах поселков, которые строятся. Вопросами резервного электроснабжения озабочен практически каждый первый домовладелец.
Поэтому более актуальна схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя, нежели с естественной.
Кроме того, схема отопления двухэтажного дома с принудительной циркуляцией более эффективна, что в нашу эпоху тотальной экономии и энергосбережения является гораздо более действенным аргументом, чем, например, энергонезависимость СО.
Да и скажите мне, давно ли вы видели энергонезависимый современный котел – будь то газовый или дизельный, или даже твердотопливный теплогенератор.
Варианты системы отопления двухэтажного дома с принудительной циркуляцией
Как водится, все неоднозначно, и даже для системы отопления возможны варианты. Что мы рассматриваем? Систему отопления с принудительной циркуляцией. У нас есть два этажа, которые надо отапливать.
Итак, какие варианты возможны:

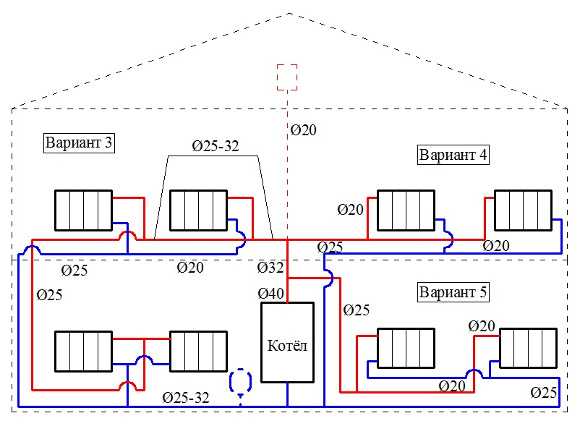

- Вариант с последовательным отоплением сначала первого, а затем и второго этажа. В этом варианте вода от котла проходит по первому этажу, а потом попадает на второй.
- Вариант с параллельным отоплением сразу первого и второго этажа. В этом варианте горячий теплоноситель делится после выхода из котла и направляется в радиаторы первого и второго этажа.
- Коллекторная система, когда горячий теплоноситель делится коллектором на отдельные ветки для каждого радиатора или группы радиаторов и нет разницы, на какой этаж отправляется тепло.
Третий вариант актуален также, когда идет речь об отоплении теплыми полами, а не радиаторами. Коллектор позволяет точно дозировать теплоноситель в этой системе.
Особенности СО для двухэтажного дома
Как видим, принудительная циркуляция теплоносителя, обеспечиваемая одним или несколькими циркуляционными насосами, позволяет выбрать несколько вариантов схем.
Если бы у нас была система с естественной циркуляцией, то горячая вода самотеком отправлялась бы сразу на второй этаж и оттуда бы постепенно спускалась на первый.
Либо потребовалось бы располагать котел ниже уровня 1 этажа, в приямке, цоколе или подвале, чтобы можно было делить теплоноситель на 2 потока – для 1 и 2 этажа отдельно.
А ЦН позволяют отправить нам теплоноситель «куда угодно», естественно в разумных пределах.
Есть, однако, некоторые особенности, которые стоит знать про такую систему.
Во-первых, если вы используете систему с параллельным разделением теплоносителя на 1 и 2 этаж, и при этом у вас стоит 1 циркуляционный насос на обратке, стоит поставить регулирующую запорную арматуру на линии 1 и 2 этажа.
В противном случае вы будете иметь жару на 2 этаже и относительный холод на 1 этаже.
Естественно, вы снабдили каждый радиатор на 1 и 2 этаже запорной арматурой, которая может отсекать радиатор от подающего трубопровода. Значит, вы также можете контролировать теплоотдачу на первом и втором этажах двухэтажного дома при помощи отключения и подключения отдельных радиаторов в комнатах.
Схема отопления частного дома с твердотопливным котлом
Здесь у нас самая простая, и в то же время эффективная схема отопления частного дома с твердотопливным котлом. В ней нет ненужных узлов или устройств, все компоненты этой схемы – рабочие и необходимые.
Схема и состав простой системы отопления для дома с ТТ котлом
Простая схема отопления частного дома с твердотопливным котлом должна содержать следующие элементы:
- Собственно твердотопливный котел, который генерирует тепло.
- Группа безопасности, которая срабатывает в случае нештатной ситуации.
- Расширительный бак или экспанзомат, который нивелирует изменение объема теплоносителя при нагревании / остывании.
- Трубы системы отопления.
- Радиаторы системы отопления.
- Циркуляционный насос.
- Запорная арматура.
Вот пожалуй и все. Схема отопления частного дома с твердотопливным котлом и минимальным оборудованием в таком составе обеспечивает дом разумной площади теплом в условиях любой зимы. Естественно, если дом нормально утеплен и мощность твердотопливного котла правильно подобрана под объем внутренних помещений вашего жилища.
Особенности данной схемы отопления с ТТ котлом
Есть несколько важных моментов, которые могут повлиять на работоспособность вашей системы отопления при такой схеме.
Во-первых, это знают все, между самим теплогенератором и группой безопасности не должно быть никакой запорной арматуры. То есть, не только на основной подающей трубе, но даже и на патрубке, которым группа безопасности соединяется с основной трубой.
Все вроде бы это знают, но довольно часто приходится видеть именно шаровый кран, который стоит на патрубке. Те, у кого так сделано, говорят: «Да что такого? Я ведь его никогда не закрываю».
Но, как известно, и ружье, висящее на стене, тоже никогда не стреляет. Это так, к слову.
Во-вторых, при такой схеме ТТ котел в обязательном порядке должен быть оснащен механическим регулятором тяги.
Это самое простое устройство, которое вкручивается в верхний отводящий патрубок котла. Цепочкой регулятор соединяется с дверкой поддувала – готово самое простое регулирующее горение устройство.
Без него велика вероятность вскипятить систему. Вы отвлеклись на время, топка идет уже без вас. Без регулятора горение ничем не регулируется. А регулятор сам прикрывает поддувало и ограничивает поток воздуха в топку котла.
В-третьих, это аксиома – циркуляционный насос ставится на обратку котла, а не на подающую линию. Вроде написано уже сотни раз. И вот на очередном фото мы видим, как какой-то товарищ ставит ЦН прямо на выходе из котла.
Вот собственно и все самые важные моменты для самой простой схемы отопления частного дома с твердотопливным котлом. Если вы хотите в эту систему установить буферную емкость или поставить вместе с ТТ котлом теплоаккумулятор, то читайте материал по ссылке. Там тоже схемы, которые помогут разобраться в первом приближении.
