Самым важным преимуществом малоэтажного строительства по праву является возможность конструирования систем отопления разнообразной сложности и доступности в материальном плане.

Независимые от центральных индивидуальные системы отопления являются наиболее производительными. Систему можно сконструировать с верхней разводкой труб и с нижней разводкой, так же возможно использование нескольких видов теплоносителя – самым приемлемым и недорогим считается вода.

Виды основных систем отопления

Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

Существует три главные разновидности отопления частного малоэтажного дома:

  • Системы с естественным побуждением:
  • Системы с механическим побуждением;
  • Системы отопления с использованием и естественного и механического движения воды.

Можно выделить еще три вида систем отопления в частном доме:

  • Системы радиаторные;
  • Системы вида «Теплый пол»;
  • Плинтусное отопление.

Как сделать водяное отопление в частном доме?

Обращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

Что должно быть в составе водяной системы отопления?

Водяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется. Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

  • Система фильтрации;
  • Один или несколько насосов;
  • Защитные и противопожарные клапаны и прочее.

Варианты монтажа водяных систем отопления

Все системы подразделяются на 2 типа:

  • Однотрубная система отопления:

Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком однотрубной системы является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.

  • Двухтрубная система отопления:

При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

В свою очередь подразделяется еще на 3 вида систем отопления:

  • Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
  • Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
  • Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

  • Классические чугунные;
  • Стальные;
  • Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Что нужно знать для установки водяного отопления в доме?

Из-за своей эффективности и относительной дешевизны отопление в частном доме с теплоносителем вода продолжает оставаться самым востребованным. При выборе соответствующей системы необходимо тщательно разобраться к ее конструкции, сложности и материальных затрат.

При частном доме в один этаж нерентабельным считается установка системы с побудительным движением теплоносителя, поскольку указанная эффективность в 20-30% попросту не отработает себя, а циркуляционный насос будет потреблять немало электроэнергии.

Самодельное водяное отопление

Конструировать системы водяного отопления необходимо при консультации специалиста. Для начала необходимо определить точно площади отапливаемых помещений. Затем важно правильно просчитать теплопотери через все наружные ограждения (наружные стены, окна, пол, чердачное или бесчердачное перекрытие). Это без проблем можно сделать в интернете при использовании онлайн-калькуляторов для расчета потерь теплоты.

Эти расчеты необходимы для корректного определения полной мощности будущей системы отопления здания. С их помощью проводится небольшой гидравлический расчет с учетом наружных и требуемых внутренних температур воздуха и выполняется подбор радиаторов отопления на рассчитанные параметры.

Так же по ним выполняется подбор отопительного котла. Важно перепроверить расчеты несколько раз во избежание неполадок при эксплуатации системы.

Схемы водяного отопления частного дома

Самым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

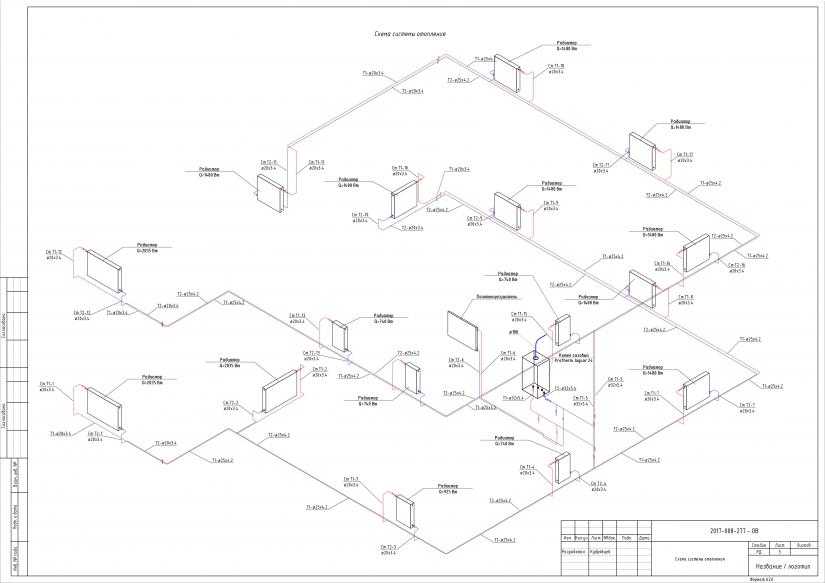

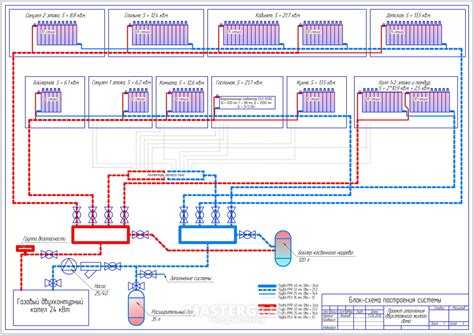

Схема водяного отопления двухэтажного дома

При строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания.

При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

Заключение

К выбору системы отопления в частом доме следует относиться с особой серьезностью и выбирать нужный вариант исходя из большого количества требований к ним. Важно учитывать не только дешевизну и доступность определенного вида систем, но и энергозатратность, соответствие вашим климатическим условиям и этажность вашего здания.
