Схема отопления двухэтажного дома с принудительной циркуляцией и система в частном

Проектирование автономных сетей частных домов – работа для специалистов. Правильный расчет длины трубы, количества радиаторов, мощности котла определяет функциональность сети. Перед тем как заказать схему, хозяину полезно знать все разновидности тепловых сетей, их особенности и преимущества. Рассмотрим, что такое схема отопления двухэтажного дома с принудительной циркуляцией, разберемся в нюансах обустройства системы и возможности применения.

Содержание

  • Виды сетей отопления для двухэтажных строений
  • Особенности открытой и закрытой системы
  • Характеристики сетей с принудительной и естественной циркуляцией
  • Достоинства и недостатки сетей отопления
  • Схемы формирования тепловых сетей в двухэтажном доме
  • Правила расчетов элементов сети отопления

Виды сетей отопления для двухэтажных строений

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Одноэтажный дом обогреть проще, не требуется особо сложных расчетов и материалов уходит меньше. Но и отопление двухэтажного дома бывает разным, классифицируется по многим показателям. В частности, различаются сети открытые и закрытые, по типу циркуляции воды есть принудительные и гравитационные.

Особенности открытой и закрытой системы

Вид определяется типом расширительного бака. Эта емкость устанавливается вне зависимости от типа системы и предназначается для сбора избытков объема теплоносителя. В процессе нагревания объем воды увеличивается, что повышает давление в магистрали. Чтобы не перегружать сеть, нужен расширительный бак – емкость соберет избыток объема воды. При остывании теплоносителя его объем снижается, давление падает – тут тоже пригодится расширительный бак, из него подается порция теплоносителя, давление нормализуется. В открытой сети устанавливается бак открытого типа, в закрытой – герметичного.

Вся схема состоит из следующих элементов:

  • котел нагрева;
  • трубопроводы подачи и обратной циркуляции теплоносителя;
  • расширительный бак;
  • батареи;
  • циркуляционный насос;
  • группа безопасности.

Особенности систем по типу классификации:

  1. В открытую систему устанавливается открытый расширительный бак. Емкость может быть простым ведром с крышкой или без нее, устанавливают в самой высокой точке схемы. Врезается в трубопровод подачи, оснащается входным патрубком для подключения к магистрали. Мастера дополняют бак отводами для перелива и патрубками для доливания воды – эти детали нужны для компенсации избытка жидкости и дополнения при испарении.

Важно! Если бак накрывается простой крышкой, в нее вмуровывается клапан для сброса воздуха.

  1. Закрытая сеть подразумевает установку герметичного расширительного бака мембранного типа. Производители предлагают котлы, уже оборудованные баками, но бывают нагреватели и без них. В последнем случае емкость ставят на обратный контур до насоса. Герметичный бак поделен мембраной на две половины – одна для воздуха, вторая для воды. При нагреве теплоносителя его объем увеличивается, мембрана смещается в сторону воздушной камеры. Как только вода остывает, давление падает, и мембрана давит на воду, корректируя уровень давления до нормального показателя.

Герметичный расширительный бак устанавливается в любой точке сети, но лучше сразу за котлом. Открытые системы чаще всего с гравитационной транспортировкой воды, но в двухэтажных домах удобнее интегрировать в сеть насос, чтобы обеспечить нормальную циркуляцию теплоносителя. Его монтируют с фильтром для очистки воды на контуре обратного тока жидкости.

Совет! Врезка байпаса и установка насоса именно на байпас делает сеть универсальной – если электричества для работы насоса нет, теплоноситель течет самотеком, при включении насоса – принудительно.

В закрытые системы отопления интегрируется группа безопасности из предохранительного клапана, воздухоотводчика и манометра. Клапан срабатывает при возникновении перегрузки сети. Воздухоотводчик сбрасывает скопления кислорода в трубопроводах. Манометр совмещается с термометром – это поможет регулировать интенсивность нагрева воды и устанавливать нужный уровень температуры в доме.

Важно! Группа безопасности врезается на байпас или трубопровод обратки рядом с котлом. На батареи закрытой сети отопления монтируются краны Маевского или автоматические воздухоотводчики – по одному на каждую батарею.

Характеристики сетей с принудительной и естественной циркуляцией

Система отопления двухэтажного частного дома классифицируется по типу перемещения жидкости. Бывает гравитационной, принудительной.

Особенности:

  • Гравитационная или самотечная сеть отличается естественной транспортировкой жидкости по трубам и радиаторам. Циркуляция поддерживается за счет разной плотности нагретого и холодного теплоносителя. Плотность горячей воды выше, она быстрее продавливает трубы, уложенные с наклоном в сторону контура обратного тока. Котел устанавливается в нижней точке схемы, чтобы вода не встречала сильного гидравлического сопротивления. Уровень наклона до 10 мм на каждый метр трубы. На подающем контуре от котла ставится высокий разгонный стояк (размещение вертикальное).

На заметку! Чем выше установлены батареи над котлом, тем быстрее течет вода по самотечному принципу. Максимальный предел высоты 3 м. Если в доме нет подвала, цоколя, уровень пола в зоне котла снижается до возможного предела.

  • Принудительная сеть работает с циркуляционным насосом, поэтому контуры выкладываются без уклона, разгонный стояк не нужен, котел монтируется в любой комнате. Насос ставят на трубе обратки перед котлом. Для увеличения срока службы оборудования перед насосом ставится грязевой фильтр.

Если котел для системы закрытого типа уже оснащен баком и насосом, дополнительно оборудование не докупается. При перебоях с подачей электричества насос устанавливается на байпас, чтобы сеть была универсальной и работала при отсутствии электропитания.

Достоинства и недостатки сетей отопления

Выбирая план отопления двухэтажного дома, следует заранее определиться с типом сети. Открытая схема может быть принудительной и гравитационной. Закрытые чаще всего оснащаются насосом для облегчения настройки.

К преимуществам открытых сетей относят:

  1. Простоту формирования, возможность обустройства своими руками.
  2. Удобство эксплуатации. Расширительный бак оперативно удаляет воздух, снижает риск образования воздушных пробок.
  3. Энергонезависимость – система без насоса работает в автономном режиме.
  4. Бесшумность и длительный срок службы.

В открытый бак несложно долить воды, если уровень теплоносителя снизился, однако есть и минусы. В частности, применять антифриз в открытых сетях нельзя – средство токсичное и будет отравлять воздух. К тому же придется четко посчитать зоны размещения котла – это самая низкая точка и бачка – самая высокая точка. Открытая емкость испаряет жидкость, требует утепления, кислород проникает в воду и вызывает газообразование.

Важно! При открытой сети из-за инертности возникают сложности с прогревом дальних радиаторов, выкладкой контуров теплого пола.

Что касается герметичных сетей, плюсов больше:

  • отсутствие контакта воды с кислородом;
  • возможность запуска антифриза;
  • регулировка интенсивности прогрева на каждом радиаторе;
  • нет опасности завоздушивания сети;
  • применяются трубопроводы меньшего диаметра;
  • выкладка магистрали без расчета уклона;
  • бак и котел устанавливаются в любой точке.

Минусы тоже есть – такая сеть для дома является энергозависимой, необходима установка группы безопасности.

В закрытых сетях с принудительной циркуляцией не нужна установка разгонного стояка – это снижает затраты на обустройство магистрали. Регулировка режима прогрева за счет интенсивности циркуляции теплоносителя хорошо экономит топливо.

Схемы формирования тепловых сетей в двухэтажном доме

Схема разводки отопления двухэтажного дома может быть однотрубной и двухтрубной.

Рассмотрим подробности:

  1. Однотрубная сеть с последовательным подключением батарей является самой простой и недорогой по затратам. Недостаток в плохом прогреве крайнего радиатора, к нему теплоноситель поступает уже остывшим. Проблему решает увеличение количества секций, но для большого дома в два этажа такой вариант не считается рентабельным.
  2. Двухтрубная схема разводки отопления частного дома выглядит так – к каждому радиатору подведено две трубы (подача и обратка). Поэтому батареи получают достаточное количество тепла. Есть возможность регулировки нагрева каждого прибора. Установка байпаса-перемычки обеспечивает свободу при отключении одного радиатора без снижения функциональности сети. К тому же в двухтрубной системе применяются приборы из разного материала. Еще доступно подключение контуров теплого пола, встроенных конвекторов и пр.

Важно! Если сделать однотрубную разводку по типу «ленинградки» с установкой батарей на байпасы, недостатки нивелируются, но увеличивается расход материалов.

Также разводка может быть горизонтальной, вертикальной. Горизонтальная обеспечивает свою разводку для каждого этажа с регулировкой интенсивности прогрева, вертикальные стояки прогревают сразу оба этажа.

Совет! Горизонтальная разводка удобнее, применима при открытой схеме, но сложнее в расчетах и монтаже.

Правила расчетов элементов сети отопления

Кроме длины трубопроводов, количества радиаторов, выбора сети и схемы требуется определение мощности нагревательного котла. Стандартная формула – на 10 м2 площади уходит 1 кВт тепла применяется только в зонах с мягким или умеренным климатом. Двухэтажный дом с недостаточным утеплением, панорамным остеклением и высокими стенами потребляет намного больше тепла. Потому к расчетной мощности прибавляется до 50% запаса

Оптимальная схема отопления в двухэтажном доме учитывает ряд нюансов:

  • назначение помещения;
  • ориентацию стен – на юг, север;
  • размеры помещения;
  • количество окон и степень их герметичности;
  • габариты дверных проемов.

На заметку! Для домов с отапливаемым подвалом, мансардой и двумя этажами жилого пространства лучший вариант – герметичная сеть с принудительной циркуляцией. Материалоемкость высокая, нужен грамотный проект, но эффективность больше, чем у однотрубной схемы.

Двухконтурная система отопления частного дома и ее схема

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

Преимущества:

  • Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
  • Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
  • Использование труб малого диаметра сокращает материальные затраты.
  • Высокая надежность.
  • Большой КПД установки.
  • Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
  • Низкий расход воды и электроэнергии.
  • Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
  • Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

  • Горизонтальные. Устанавливается в одноэтажных домах большой площади.
  • Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

Типы разводки:

  1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же.
    Данный тип не может быть установлен в домах без чердака.
  2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Содержание

  1. Схема с принудительной циркуляцией
  2. Схема с естественной циркуляцией
  3. Для двухэтажного дома
  4. Коллекторная

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

  • Котел.
  • Измерительные приборы.
  • Радиаторы.
  • Трубопровод.
  • Предохранительный клапан.
  • Циркуляционный насос.
  • Расширительный бак.

Схема с принудительной циркуляцией

Принцип работы системы:

  • Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
  • За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
  • По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

  • Минимальное количество узлов в схеме.
  • Относительно высокий КДП.
  • Равномерный нагрев радиаторов.
  • Низкая стоимость строительно-монтажных работ и оборудования.
  • Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

  • Малая эффективность системы в домах с большой площадью.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.
Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

Преимущества:

  • Низкая стоимость монтажных работ и оборудования.
  • Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
  • Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
  • Возможность работы на любом виде топлива.
  • Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

  • Небольшой радиус действия (не более 30м).
  • Медленный прогрев комнат.
  • Большие затраты топлива на запуск системы.
  • Невозможность регулировки температуры теплоносителя.
  • Частые завоздушивания радиаторов.
  • При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

  • Котел.
  • Радиаторы.
  • Предохранительный клапан.
  • Система труб (прямая и обратная).
  • Расширительный бак. Обеспечивает постоянное давление в системе.

Схема с естественной циркуляцией

Принцип работы системы:

  • При повышении температуры давление теплоносителя изменяется.
  • Холодные слои выталкивают горючую жидкость в систему.
  • По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
  • Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
  • Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.

Меры для обеспечения стабильной работы системы

  • Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
  • Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
  • Расширительный бак должен быть только открытого типа, т. к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

  • С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
    Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
  • С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

  • Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
  • Минимальные потери давления и температуры.
  • Возможность использовать мощные циркуляционные насосы.
  • Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

  • Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

Составные части коллекторной системы:

  • Котел.
  • Радиаторы.
  • Автовоздушник
  • Балансировочный, предохраниельный и термостатический клапан.
  • Мембранный расширительный бачок.
  • Запорная арматура.
  • Механический фильтр.
  • Манометр
  • Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

  • Рабочая жидкость поступает в подающий трубопровод.
  • После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
  • После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

обзор лучших вариантов и их сравнение между собой

Вы строите новый или ремонтируете старый дом, и дело дошло до системы отопления? Не знаете, какой тип проводки лучше выбрать? Правильно спроектированная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта зимой, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости доводки и эстетических вопросов. В этой статье мы подробно разберем все возможные виды систем отопления, приведем и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможность их модификации.

Содержание статьи:

  • Типы частных систем газового отопления
    • Одно- и двухтрубные схемы подключения
    • Открытые и закрытые системы
    • По типу отопительных приборов
    • По типу циркуляции теплоносителя

      • Горизонтальная и

    • электропроводка
  • Дополнительное оборудование — преимущества и недостатки
  • Лучшие схемы двухэтажного дома
    • Ленинградка однотрубная — надежно и дешево
    • Петля Тихельмана с принудительной циркуляцией
    • Коллекторное подключение и смешанные системы
    • Вертикальная гравитационная схема
  • Выводы и полезное видео по теме

Типы систем частного газового отопления

Существует множество параметров, определяющих тип система отопления, как основной генератор тепла – это только первый шаг. Можно оборудовать контур отопления, соединив все приборы одной трубой, или провести отдельные линии подачи и обратки.

Также строение системы зависит от используемых отопительных приборов, таких как расширительный бак, планировки и площади дома. Кроме того, можно разделить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения электроэнергии и многое другое.

Правильно спроектированная и установленная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа системы мы рассмотрим ниже.

Одно- и двухтрубные схемы подключения

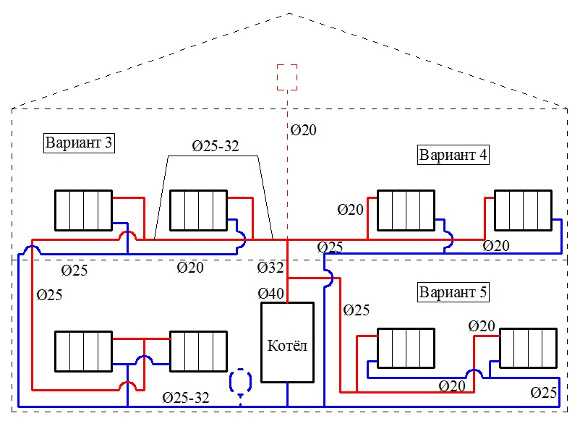

Внутри этих двух типов можно выделить 5 схем подключения.

Рассмотрим их в порядке возрастания сложности и стоимости:

  1. Простая однотрубная.
  2. Однотрубная «Ленинградка».
  3. Двойной тупик.
  4. «Петля Тихельмана».
  5. .

Простейшее подключение радиаторов подразумевает попадание теплоносителя во второй радиатор только после прохождения первого и так далее. В такую ​​систему можно включить и теплый пол – он подключается последним, от обратки самой дальней батареи.

Этот вариант позволяет максимально сэкономить на трубах, фитингах и арматуре, а также гарантирует прохождение теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, его легко оборудовать возможностью естественной циркуляции.

Однако у такой системы есть серьезный недостаток: температура с каждой батареей заметно снижается, и отрегулировать ее невозможно. Если терморегулирующий клапан ограничивает температуру подачи к первому радиатору, то температура во всех снижается пропорционально — частично помогает только увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь солидная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «ленинградка», предусматривает на каждый радиатор. Таким образом, часть охлаждающей жидкости проходит мимо радиатора, а в соседний попадает более горячая смесь.

Установкой регулирующей и запорной арматуры на подаче, обратке и байпасе каждой батареи можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, то получится система, средняя по цене и функционалу между простой однотрубной и двухтрубной — достаточно популярное решение.

Двухтрубная система предполагает разделение подачи и обратки на две отдельные трубы, подсоединенные к каждому радиатору. Материалов потребуется гораздо больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество аккумуляторов.

Тупиковые ответвления удобно прокладывать там, где нет возможности окольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается противоположным, а потому есть шанс, что вода пойдет по пути наименьшего сопротивления и замкнет круг циркуляции через первый радиатор, но не попадет в отдыхать вообще.

Проблема решается применением балансировочных клапанов, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно комбинировать разные комбинации: здесь в подвале тупиковые ответвления, на первом — петля Тихельмана, а на втором — коллекторное подключение

Петля Тихельмана — самое удачное и популярное решение по стоимости -коэффициент эффективности. Его отличие в том, что направление потока на подаче и обратке параллельное, поэтому через какую бы батарею не проходил теплоноситель, длина окружности циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате все батареи нагреваются равномерно, но каждую из них можно отдельно регулировать или полностью отключать, не влияя на работу системы.

Коллекторная схема подразумевает наличие двух коллекторов, на подачу и обратку, от которых лучами отделяются пары труб к каждому отопительному прибору. Для лучшей производительности располагают так, чтобы расстояние от него до каждого отопительного прибора было примерно одинаковым. Обычно на каждом этаже устанавливается отдельный коллектор.

Только в такой системе к каждой батарее будет подаваться теплоноситель одной температуры, и именно такой проще всего контролировать и изменять мощность нагрева отдельных точек.

Основным недостатком балочной схемы соединения является необходимость большого количества труб, что не только удорожает, но и усложняет монтаж. С другой стороны, подключение таких систем полностью скрыто и выглядит эстетично.

Еще один важный момент — коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже с энергонезависимым котлом отопление отключится, как только погаснет свет и остановится насос.

Для настройки балочной системы не нужно подходить к каждому устройству: все краны собраны в коллекторном шкафу, нужно только точно их разметить при подключении

Часто в двухэтажных домах разные схемы разводки отопления применяются для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме практически не используются однотрубные проекты с одной подводящей трубой, потому что последние радиаторы в схеме работают крайне неэффективно. В зависимости от площади дома каждому этажу, нескольким или даже каждой комнате соответствуют индивидуальные контуры.

Также принято разделять радиаторный контур от теплого пола, в связи с необходимостью разных рабочих давлений и температур.

Разделение подачи от котла на разные контуры может осуществляться через гидрострелку, коллектор или их комбинацию. Первый обеспечивает потоки разного давления и температуры для разных систем, второй эффективен для схем с однотипными устройствами, например радиационного подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает на наличие контакта теплоносителя с воздухом, и определяется типом.

Расширительный бак компенсирует увеличение объема жидкости при нагреве, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объема, заполняясь до разных уровней. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак следует устанавливать в самой высокой точке системы. В двухэтажном доме, как правило, это вершина подкормочного стояка.

Недостатков у такой системы много. Теплоноситель контактирует с открытым воздухом, а значит, испаряется и обогащается кислородом. В результате заливать такую ​​систему антифризом запрещено, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные заторы. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении на 2 этаже замаскировать его проблематично.

В современные газовые котлы уже может быть встроен закрытый расширительный бак – это экономит место и упрощает подключение

Бак расширительный закрытый герметичный, состоит из двух камер, разделенных мембраной. Работает за счет способности воздуха сжиматься: при нагреве системы вода занимает большую часть бака, давление в воздушной камере повышается. При охлаждении именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любом месте системы, чаще всего на обратке, перед насосом. Система с закрытым баком абсолютно герметична, ее можно заполнить даже ядовитым раствором этиленгликоля. Даже обычная вода в этих условиях постепенно очищается от примесей и растворенных газов, превращаясь почти в идеальный теплоноситель.

По типу отопительных приборов

В одну систему отопления могут входить разные приборы: радиаторы, теплый пол, конвекторы и другие. Их можно комбинировать даже по простейшей однотрубной схеме, но при гравитационном типе циркуляции лучше использовать обычные батареи.

Все встраиваемые в пол отопительные приборы называются конвекторами. В них теплообмен происходит за счет циркуляции воздуха в полостях прибора

Теплый пол – это не только приятно и удобно, но и экономно, так как теплый воздух заполняет нижнюю, жилую часть помещения, и остывает под потолком. Это решение особенно незаменимо, если в доме есть ребенок. Их также часто устанавливают в ванной и на кухне.

Системы, состоящие только из , можно оборудовать только в хорошо утепленных зданиях и в условиях умеренного климата, иначе на морозе в доме будет прохладно или по раскаленному полу будет невозможно ходить. Как правило, в одной схеме объединяют теплые полы с небольшим количеством радиаторов – это и красиво, и экономично, и удобно.

Радиаторы не зря пользуются наибольшей популярностью: они работают как на излучение тепла из внешней плоскости, прогревая воздух и предметы перед собой, так и по принципу конвекции, пропуская воздух через ребра.

Эффективность работы радиатора зависит от соединения подающего и обратного патрубков, а значит и от распределения потоков теплоносителя по секциям

Основным недостатком традиционных батарей является сложность их размещения без нарушения внутреннего дизайна, т.к. любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего подается от циркуляционного насоса: он создает необходимое давление, обеспечивая быстрый, эффективный и равномерный нагрев. Однако наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии отключится и отопление.

Альтернативой являются гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет увеличения плотности при охлаждении, а также под действием силы тяжести из-за наклона всех труб контура.

Стояки отопления (4) и обратка (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котла (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит и КПД, будет намного ниже. Кроме того, медленное течение оставляет на стенках системы гораздо больше осадка.

Интересна способность систем с естественной циркуляцией к саморегулировке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, увеличивается разница температур подачи и обратки, а значит расход и эффективность обогрева .

Если регулярные отключения электроэнергии — суровая реальность, а дом небольшой, лучшим решением будет система со смешанным типом циркуляции. Его план следует рассчитать, как для самотечной системы – с уклонами труб, котлом в нижней точке и т. д.

Для установки циркуляционного насоса предусмотрен специальный «карман» — байпас перед котлом; переключение типа циркуляции осуществляется с помощью кранов

В такой системе можно установить теплые полы, но работать они будут только при включенном насосе.

Горизонтальная и вертикальная разводка

В двухэтажном доме не получится обойтись только горизонтальными трубопроводами — хотя бы один стояк должен подавать теплоноситель на второй этаж. Но тип проводки в целом этого не меняет.

Горизонтальная проводка может быть выполнена в пределах каждого этажа. При нем трубы соединяют все радиаторы одного уровня в единый контур. Он самый универсальный и популярный, может быть реализован с любой планировкой.

Различают также верхнюю и нижнюю разводку, которая относится к вертикальной части трубопровода. Для систем с самотечной циркуляцией только топ

Представьте себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирного дома. Планировка каждого этажа, в том числе расположение радиаторов, идеально им соответствует. Каждая батарея соединена стояком с таким же от соседей снизу и сверху, но горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет разместить все радиаторы ровно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. Кроме того, стояки легче замаскировать, чем горизонтальные трубы.

Однако при монтаже системы придется многократно пересекать этажи, а это сложнее, чем провести трубу через стену.

Дополнительное оборудование – преимущества и недостатки

Любой контур отопления можно усовершенствовать, добавив клапаны регулирования температуры для регулировки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура и другие дополнительные устройства.

Краны Маевского и воздушники вверху каждого стояка обязательны в системах с закрытым расширительным баком. Каждое дополнительное устройство делает систему более эффективной, экономичной, дает возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только удорожает ее стоимость, но и значительно повышает риск поломки

Используйте только необходимые компоненты, ведь чем меньше юнитов, тем меньше вероятность выхода одного из них из системы и остановки системы.

Лучшие схемы двухэтажного дома

В каждом случае необходимо разработать индивидуальный проект отопления, который обеспечит эффективную и экономичную эксплуатацию.

Чтобы сделать правильный выбор, необходимо учитывать такие факторы:

  • климат и качество утепления здания;
  • количество и назначение помещений. Везде ли необходим постоянный и равномерный обогрев;
  • стабильность электроснабжения и наличие генератора во многом определяют тип циркуляции;
  • индивидуальные пожелания жильцов — теплые полы или стены в отдельных комнатах или во всем доме и др.
  • планировка помещений — возможна ли проводка по периметру;
  • Требования к конструкции и стадии ремонта. Во многих случаях все трубы, а иногда и отопительные приборы можно спрятать в пол и стены;
  • смета — смета на обустройство отопления в одном доме может отличаться во много раз и в десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: иногда примитивные более надежны и не менее эффективны, и нет необходимости в доводке

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и настраивая его в соответствии с вашим макетом.

Однотрубная Ленинградка — надежно и дешево

Такая однотрубная схема является одной из самых дешевых, простых и старых, но актуальных и популярных по сей день. Использование только радиаторов позволяет обеспечить смешанный тип циркуляции в случае отключения электричества. Для этого газовый котел должен быть энергонезависимым, все трубы должны идти с уклоном 5 – 10 мм на 1 метр.

Для облегчения регулировки можно поставить термостаты на подачу каждой батареи, регулирующие вентили на байпас батареи. Дополнительный вентиль на стояке даст возможность отключить отопительный контур отдельного этажа.

Теплый пол можно включить в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако в этом случае разделение потоков должно проходить через термосмеситель или так, чтобы пол не нагревался в морозы до 70 – 80°С, как батареи.

Также учтите, что при отключении питания будут работать только батареи, а в строго горизонтальной схеме теплого пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разного диаметра: подвод от котла к разделению на отдельные этажные контуры – наибольшая, этажная магистраль – средняя, ​​подключение радиаторов – наименьшая диаметр

Основное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м 2 Не прогревается при естественной циркуляции теплоносителя. Такая система спасет только от разморозки труб и поломки теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже при принудительной циркуляции такую ​​схему отопления практически невозможно настроить, если в нее входит более 5 – 7 батарей. То есть для удобства использования в большом доме необходимо разбить цепь на большее количество цепей.

Подробнее об устройстве однотрубной системы отопления Ленинградки можно прочитать в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, данная схема подключения обеспечивает максимально эффективную работу и удобную регулировку каждого радиатора при сравнительно небольшой стоимости материалов.

Система может охватывать весь дом одним контуром, разделяться на 2 контура по этажам, как на схеме, или использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании; при необходимости часть батарей можно отключить или даже демонтировать без остановки котла

Современные системы радиаторного отопления часто обустраивают по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур могут быть включены приборы разных типов: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только отопительных контуров, но и для индивидуального подключения каждого прибора является наиболее современным и удобным в использовании решением.

Имеет ряд преимуществ:

  • красиво — все трубы спрятаны в полу и стенах;
  • удобно — регулировка любого устройства в распределительном шкафу;
  • эффективно – на все приборы подается одинаково горячий теплоноситель, но каждый из них греет ровно столько, сколько вам нужно;
  • универсальный — к одному коллектору можно подключать устройства разных типов, независимо от компоновки.

Основным недостатком данного решения является высокая стоимость как материалов, так и монтажа. Труб понадобится гораздо больше, чем при любой другой схеме подключения, а прокладка коммуникаций по полу, особенно если бетонная стяжка уже залита, обойдется недешево.

Также стоит учитывать, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда для подачи и обратки применяют трубы разного цвета, красного и синего цвета

В двухэтажных домах, как правило, в центре каждого этажа устанавливают по одному коллектору, но с большое количество отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с более низкой температурой теплоносителя.

Гравитационная схема вертикальная

Помимо описанных стандартных вариантов встречаются и более экзотические, вроде вертикальной двухтрубки с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а в роли коллектора выступает большой расширительный бак под крышей, обеспечивается максимально эффективный и равномерный обогрев даже без использования насоса.

При обустройстве такой системы очень важно использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и обратки должна быть самой толстой; стояки, питающие 2-й этаж, несколько тоньше, их нижняя часть, на 1-м этаже — еще меньшего диаметра, а патрубки подключения радиаторов наименьшего сечения.

Выводы и полезное видео по теме

Как двухтрубная схема реализована на практике в 2х этажном доме можно посмотреть в этом видео:

Об устройстве комбинированной системы с радиаторами и теплым полом можно узнать здесь:

А это видео будет полезно тем, кто собирается оборудовать отопление с гравитационным или смешанным типом циркуляции:

Подводя итоги, можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае необходимо учитывать множество факторов и расставлять приоритеты. Мы постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ею довольны и что бы вы хотели изменить? Присоединяйтесь к обсуждению ниже.

Схемы отопления дома — однотрубная и двухтрубная система отопления

Как работает система отопления с естественной циркуляцией

Основная задача водяной системы отопления — это заставить теплоноситель циркулировать по трубам. Чтобы дом прогрелся, горячая вода из котла должна поступать в трубы и радиаторы. Система отопления с естественной циркуляцией работает по принципу гравитации. Жидкость движется по трубам самотеком без использования насоса. Плотность и вес жидкости при нагревании становятся меньше, а после охлаждения она возвращается в исходное состояние.

В таком устройстве практически нет давления. По расчетам видно, что при давлении в 10 метров водяного столба возникает давление в 1 атмосферу. Получается, что в отопительном приборе одноэтажного дома давление будет от 0,5 до 0,7 атм. , а в двухэтажном — не более 1 атм.

Преимущества и недостатки отопления с естественной циркуляцией

Как и у любого устройства, у водяного отопления с естественной циркуляцией есть свои преимущества, но также и недостатки. Почему система хороша?

  1. Простая установка и обслуживание, легкий запуск системы. Всю установку можно сделать самостоятельно.
  2. Не нужно покупать дорогостоящее оборудование.
  3. Система работает стабильно. Теплоноситель дает наибольшую теплоотдачу и поддерживает необходимую температуру в помещении.
  4. Не зависит от электричества. Устройство будет продолжать работать даже при отключении питания.
  5. Если дом хорошо утеплен, то с такой системой можно значительно сэкономить.
  6. Нет насоса, который производит много шума.
  7. При своевременном обслуживании отопительный прибор может работать более 35 лет.

Минусы системы:

  • Несмотря на то, что система отопления требует немного материалов, затраты станут намного выше, когда местное сопротивление трубопровода уменьшится. Потому что вам придется установить трубы большего размера.
  • Дом прогревается намного медленнее.
  • Если трубы проходят через неотапливаемые помещения, то эти участки необходимо утеплить. В противном случае есть риск, что жидкость замерзнет.
  • Такая система отопления подходит только для частных домов площадью не более 100 кв.м., так как действует в радиусе до 30 метров. Это связано с тем, что система имеет маленькую круглую головку.
  • Главное условие в доме есть мансарда. Именно туда устанавливается расширительный бачок.

Схема двухтрубной системы отопления одноэтажного дома

При выборе однотрубной системы стоит учитывать возможность отключения каждой батареи (для ремонта, регулировки температуры в помещении )

Используется относительно редко из-за низкой эффективности. Это одна магистраль вдоль стен, проходящая под всеми радиаторами. От каждого из них в него монтируются патрубки, по которым осуществляется подача и отвод теплоносителя. Так как более горячий теплоноситель поступает в первые радиаторы, отдавая им часть тепла, вода уже охлаждается до последних. В результате дом будет прогреваться неравномерно, а помещения, расположенные дальше от котла, прогреваются гораздо дольше. Лучше всего такая схема подойдет для одноэтажного дома небольшой площади, так как снизит затраты на монтаж. Есть и другой вариант однотрубной схемы: когда радиатор врезается в трубу. Недостатком этого метода является невозможность перекрыть один из радиаторов, чтобы не останавливать всю систему.

Выбирая двухтрубную систему, подключать радиаторы можно любым способом: диагональным, боковым, нижним подключением

Типы систем с естественной циркуляцией

Перед созданием схемы отопления частного дома сначала рассчитайте количество тепла требуется для помещения. В расчет включены данные о котле , размещении и диаметре труб, а также уровне теплоизоляции наружных стен. Даже малейшие ошибки в расчетах могут сказаться на качестве отопления дома. Поэтому лучше, если все расчеты будут проводить специалисты. Отопительные системы бывают нескольких видов:

  • Открытого и закрытого типа (отличаются расширительными бачками).
  • Однотрубный и двухтрубный тип (радиаторы отопления подключаются по-разному).

Открытая система

Открытое устройство включает резервуар (открытый бак), который снабжен патрубком (аварийный перелив). Труба подключается к канализационной системе или выводится на улицу. Бак устанавливают под потолком, иногда на чердаке. Резервуар открытого типа можно сделать своими руками любого размера, что является его основным преимуществом. Имеет доступную цену … Недостатки устройства:

  • В бак открытого типа постоянно нужно доливать воду, так как она быстро испаряется. Чтобы постоянно не доливать воду вручную, к баку можно подвести водопровод.
  • Часто на металлических элементах цепи образуется коррозия. За счет того, что в открытый бак постоянно поступает кислород.
  • Воздух попадает в трубопровод. Закрепив радиаторы под небольшим уклоном, и установив автоматические воздухоотводчики, можно избавиться от проблемы.

Закрытая система

Система с естественной циркуляцией теплоноситель закрытого типа хорошо подходит как для одноэтажных, так и для двухэтажных домов. В контуре отопления установлен мембранный бак. Благодаря баку металлические детали устройства меньше подвержены коррозии. Закрытое устройство работает следующим образом:

  1. Закрытый эластичный мембранный бак представляет собой мембранный расширительный бак. Мембрана создает в резервуаре две секции. Первая секция предназначена для охлаждающей жидкости, другая содержит воздух или азот. При расширении теплоносителя лишняя вода из отопительного контура уходит в бак.
  2. Мембрана начинает растягиваться из-за горячей воды, а газ во второй части сжимается.
  3. Когда вода остывает, газ снова увеличивается и выталкивает охлаждающую жидкость обратно в систему. Таким образом, происходит непрерывное заполнение водяного контура теплоносителем.

Если выбирать между открытой системой и закрытой, то дешевле приобрести или создать своими руками открытый бак. Мембранный бак стоит в несколько раз дороже , поэтому используется редко.

Однотрубная система

Для одноэтажных домов небольшой площади подходит однотрубное отопление. В двухэтажном доме такой вид отопления будет малоэффективен. Преимущества системы – дешевый монтаж, простая конструкция, трубы не монтируются под потолком, а значит, общий интерьер помещения не испортится. Однотрубный тип отопления работает по следующему принципу:

  • Жидкость поднимается по вертикальному участку трубы.
  • Далее теплоноситель перемещается в горизонтальную трубу. Эта труба соединяет радиаторы отопления.
  • Охлажденная жидкость возвращается обратно в котел из внешнего радиатора.

Эта система имеет свои недостатки. Чем дальше стояк подачи, тем ниже температура радиаторов. Байпасы помогут повысить производительность. Чтобы наладить равномерный обогрев дома, в местах подключения радиаторов ставят перемычки. Даже после точных расчетов однотрубный тип системы будет малоэффективен, если в одноэтажном доме больше трех комнат. Проблему можно решить, модернизировав систему циркулярным насосом.

Схема двухтрубного водяного отопления частного дома с естественной циркуляцией

Двухтрубный тип отопления подходит для отопления двухэтажного дома. Если сравнивать однотрубную и двухтрубную систему, то во второй — жидкость подается на все радиаторы горячей. Двухтрубная схема имеет особую конструкцию, состоящую из двух труб. Один на подачу, другой на возврат. К каждому отопительному прибору подключается подводящая труба. Подключение осуществляется через отдельный входной кран. А обратка подключается отдельно. Преимущества системы отопления с верхней и нижней разводкой в ​​том, что ее установка очень проста, а эксплуатационные характеристики эффективны. С такой системой:

  1. К радиатору можно не добавлять дополнительные секции для улучшения обогрева.
  2. В отличие от однотрубной схемы, для прокладки трубопровода в этой системе используются трубы меньшего диаметра.
  3. Простая настройка системы.
  4. Тепло распределяется равномерно.

В настоящее время можно создать своими руками двухтрубный тип отопления с естественной циркуляцией . Для его изготовления используются стальные или полимерные трубы. 903:00 .

Схема расчета системы отопления с естественной циркуляцией

Самое сложное при проектировании системы отопления — правильный расчет. Насколько хорошо будет работать устройство, зависит от длины и угла наклона труб, а также количества витков на нем. Это нужно знать, потому что в контуре нет давления. Что нужно учитывать при составлении схемы и расчете:

  1. Какой диаметр труб и материал из которого они изготовлены.
  2. Угол наклона труб.
  3. Типы охлаждающих жидкостей.
  4. Способы подачи охлаждающей жидкости.

Преимущества принудительной циркуляции ↑

Отличием схемы с принудительной циркуляцией является установка в насосную систему

Эффективность системы с принудительной циркуляцией теплоносителя достигается за счет возможности регулирования и настройки необходимый уровень нагрева в каждой комнате и для каждого радиатора. С точки зрения владельца этот нюанс иногда выступает решающим фактором при выборе типа системы. Говоря о других преимуществах системы отопления с принудительной циркуляцией для одноэтажного дома, стоит отметить:

  1. Допускается применение труб любого диаметра, тогда как в системе с естественной циркуляцией они должны быть большого диаметра и располагаться под уклоном.
  2. Линия может быть размещена в любой плоскости (горизонтально, вертикально), трубы могут быть уложены в пол, размещены на минимально-низком уровне, может быть установлена ​​система теплого пола. Из-за впрыска охлаждающей жидкости вода в любом случае будет уходить в радиаторы.
  3. Благодаря использованию труб малого диаметра система не требует подпитки большим количеством воды.

  4. Для системы с принудительной циркуляцией нет необходимости установки труб с уклоном и размещения бака в высшей точке

    Возможность установки автоматизированного источника тепла (котла), который будет самостоятельно нагревать теплоноситель по к заданным параметрам.

  5. Возможность подключения устройств дистанционного контроля температуры (комнатный регулятор).

Анализируя недостатки схемы принудительной циркуляции, стоит отметить основные из них. Во-первых, при отсутствии электричества в доме не будет отопления. Не рекомендуется использовать такую ​​систему, если в районе есть перебои с электричеством. Специалисты отмечают еще один недостаток – создание шума при работе циркуляционного насоса. Но это можно решить. Например, путем установки котла и насоса в нежилом здании, котельной, подвале.

Выбирая современные варианты бойлеров, следует знать, что почти все они оснащены встроенным насосом. Работает, конечно, не бесшумно, но и не настолько громко, чтобы считаться проблемой. Например, вытяжка на кухне производит гораздо больше шума.

Какой материал для труб лучше всего?

Способ монтажа контура, защита от коррозии и гидравлическое сопротивление, все эти показатели будут зависеть от материала, из которого изготовлен трубопровод. Для системы отопления можно использовать полипропиленовые , стальные, металлопластиковые и медные трубы.

  • Материал полипропилен. Полипропиленовые трубы хорошо выдерживают высокие температуры, имеют длительный срок службы (более 25 лет), гладкие внутри. Установка требует специальных инструментов и стоит дорого.
  • Сталь. Несмотря на то, что такие трубы достаточно прочны и имеют доступную цену, они подвержены коррозии и зарастанию. Кроме того, для установки требуется сварка или несколько фитингов.
  • Металлопластик. Легкие трубы имеют идеально гладкую внутреннюю поверхность. В результате они свободны от коррозии и отложений. Но после установки придется постоянно дергать за резьбовые соединения, что является большим недостатком. Срок их службы около 15 лет, а для труб это очень мало. У них высокая стоимость.
  • Трубы медные. Медные трубы имеют красивый внешний вид и срок службы более 100 лет. Для монтажа используется пайка, очень дорогая по стоимости.

Чтобы определить какой диаметр трубы подходит для обогрева вашего дома, необходимо знать что:

  1. Диаметр трубы выбирается исходя из материала из которого изготовлены трубы и из выполненных теплотехнических расчетов .
  2. Рассчитайте количество тепла, необходимое для помещения, и прибавьте к результату 20%.
  3. По значениям, указанным в таблицах СНиП, рассчитывается сечение трубопровода. Для расчета берут показания теплоемкости и размера трубы (внутреннего сечения).

Если после каждого разветвления устанавливать подводящий патрубок на 1 размер меньше предыдущего, то циркуляция теплообменника станет в несколько раз интенсивнее. Обратная труба монтируется с удлинителем. Это вычисляет минимальный диаметр двух труб. Придерживаясь полученных значений, для каждого участка трубы устанавливается свой размер.

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к нагревательному устройству двумя путями. Через нижнюю или верхнюю заправку.

  • Нижнее заполнение. Этот метод заполнения используется только для однотрубных систем. Трубопровод прокладывается на уровне пола, при этом вертикальные трубы можно не использовать. Нижнее заполнение малоэффективно без циркулярного насоса.
  • Верхнее заполнение. Они используются как для однотрубных, так и для двухтрубных систем. Благодаря тому, что распределительная труба установлена ​​под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратку, смонтированную вдоль пола.

Схемы электрических соединений

Схема отопления частного дома с газовым котлом

По способу подключения радиаторов отопления принято различать две схемы устройства схем систем отопления: однотрубную и двухтрубную трубка.
