Как выглядит схема отопления двухэтажного дома

До начала строительства дома нужно выбрать схему, по которой будет осуществляться снабжение строения теплом. Отопительная система должна качественно выполнять свою главную роль – эффективно и равномерно прогревать помещение в холодные сезоны.

В некоторых частных домах старой постройки сохраняется традиционный печной способ отопления. Однако он имеет существенные недостатки: необходимость добавлять топливо в печь и прогрев только верхних слоев воздуха в помещении. (См. также: Схема водяного отопления частного дома)

Варианты отопительных систем двухэтажного дома

Одним из вариантов организации обогрева дома является использование воздушной системы. Она обладает такими достоинствами как быстрота прогрева помещения, отсутствие возможности замерзания теплоносителя. К недостаткам можно отнести то обстоятельство, что при таком отоплении сжигается кислород в помещении, что делает невозможным использование воздушной отопительной системы в домах с постоянным проживанием.

Очень экономной является газовая система, но для нее нужны громоздкие радиаторы и она сложна в монтаже.

Наиболее оптимальным в монтаже и эксплуатации является система водяного отопления. Для отопления двухэтажного строения может быть применена как схема с самотечной циркуляцией теплоносителя, так и искусственной. (См. также: Системы отопления многоэтажных домов)

Достоинством первого варианта является энергонезависимость системы. Однако для его реализации необходима установка громоздкого дымохода и соблюдение уклонов при прокладке трубопровода. Отопление с использованием циркуляционного насоса является более оптимальным вариантом для двухэтажного строения.

Схемы разводки отопления

Схема отопления двухэтажного дома, как правило, состоит из отопительного котла, расширительного бачка, при необходимости – коллекторов, труб и отопительных приборов.

Схемы разводки отопительной системы, которые могут применяться в двухэтажных домах, могут быть однотрубными, двухтрубными, коллекторными. (См. также: Схема коллекторной (лучевой) разводки)

Однотрубная система, являясь самым дешевым вариантом отопительной системы, обладает серьезными недостатками. Главным из них является отсутствие возможности регулировать температуру в доме, поскольку нельзя перекрыть один из последовательно соединенных радиаторов, не нарушив функционирование системы в целом. При данной схеме первый радиатор – всегда самый горячий, а в последний – поступает теплоноситель с самой низкой температурой.

Более универсальной является схема двухтрубного отопления, при которой нагретый теплоноситель подается в радиатор по одной трубе, а выходит из него по другой.

Коллекторная система отопления иначе называется «лучевой». Это самая удобная в эксплуатации отопительная схема. Она предусматривает индивидуальный подвод обеих труб,  прямой и обратной,  к каждому отопительному прибору. Ее недостатком является необходимость в большом количестве труб и устройстве специальных шкафов – коллекторов. (См. также: Как выбрать электрическую тепловую пушку )

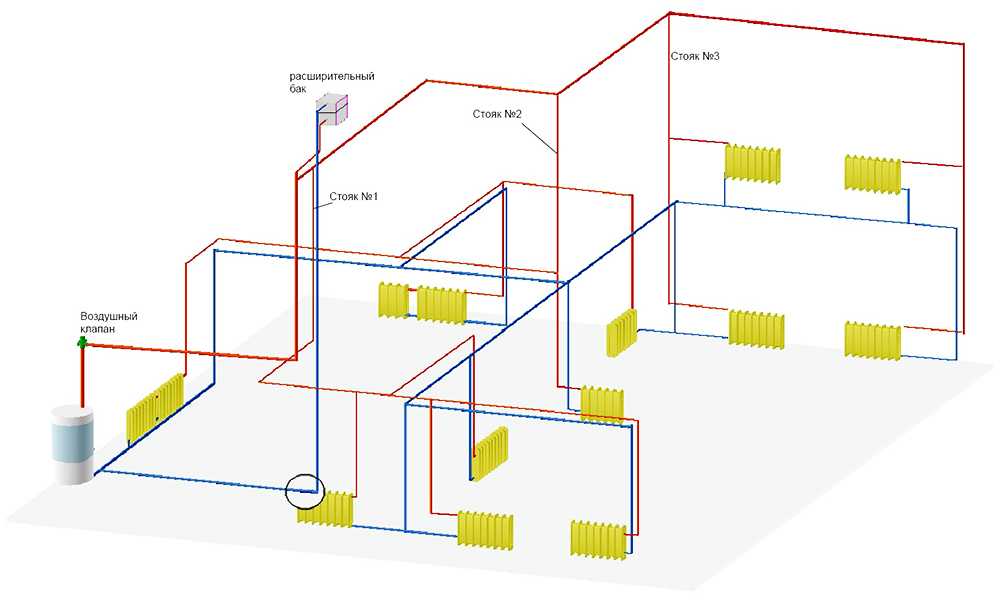

По своему усмотрению, хозяин может организовать отопление и двух этажей, и только одного. Стандартная отопительная схема частного двухэтажного дома выглядит следующим образом: котел расположен на первом этаже, расширительный бак на втором, трубы прокладываются внизу подоконника и под потолком, на каждом отопительном приборе устанавливаются регулировочные краны. Установка байпаса с циркуляционным насосом позволит применить систему «теплого пола».

Для каждого проекта отопления частного дома стандартные схемы адаптируются под конкретные условия данного помещения и пожелания самого хозяина.

Особенности систем отопления в двухэтажных домах

В этой статье изложены основные принципы создания современной и надёжной системы отопления для двухэтажного дома.

Рассматривается оборудование и особенности его применения, помогающие избежать излишних финансовых затрат и сэкономить время.

Особенности систем отопления в двухэтажных частных домах.

Система отопления в двухэтажном частном доме отличается от обычной, повышенной сложностью схемы разводки теплообменных устройств, наличием специального оборудования для поддержания температурных режимов в заданных пределах и более мощных, котлов и циркуляционных насосов.


Обычно для отопления двухэтажных домов применяется двухтрубная схема отопления с использованием вертикального стояка с двумя горизонтальными контурами, либо двухтрубная лучевая схема разводки.

Выбор схемы разводки отопления, это основа основ, которая решается на этапе проектирования, и от неё зависят как надёжность и долговечность работы отопления и качество обогрева помещений, так и стоимость затрат на оборудование. Особенностью систем отопления в двухэтажных частных домах является и неисчислимое множество допустимых вариантов их организации. С одной стороны, это хорошее подспорье для тех, кто желает отопление подешевле, а с другой из-за такой экономии появляется риск получить недееспособное отопление и замёрзнуть в крепкие морозы. Поэтому при заказе отопления для двухэтажного дома, желательно требовать установки двухтрубной лучевой схемы отопления с коллекторной разводкой и улучшенной балансировкой.

Виды систем отопления для обогрева двухэтажных частных домов.



Для обогрева двухэтажных частных домов применяют несколько видов систем отопления. Некоторые из них являются устаревшими и малоэффективными, но тем не менее вследствие дешевизны и простоты установки применяются повсюду на территории России.Ведь основным требованием при установке отопления для многих небогатых домовладельцев является стоимость. И чем дешевле обойдётся обустройство частного дома отоплением, тем более двухэтажного, тем лучше.

А некоторые виды систем отопления, очень дорогие, зато высокоэффективные и надёжные. Такие виды системы отопления устанавливаются обычно в домах богатых домовладельцев.

Итак, какие виды централизованных систем отопления подходят для обогрева двухэтажного дома.

  1. Водяная система отопления. Теплоносителем в ней является вода или антифриз, а подача его осуществляется по трубам.
  2. Воздушная система отопления. Теплоносителем в этой системе является воздух, а передача его идёт по вентиляционным каналам.
  3. Электрическая система прямого нагрева. Состоит из серии нагревательных элементов на основе проводов высокого сопротивления или ТЭНов. Они напрямую греют окружающий воздух. Является устаревшей.
  4. Электрическая инфракрасная система отопления. Новая система отопления использующая принцип нагрева предметов интерьера, которые затем и нагревают воздух в помещении.

Это четыре основных вида отопления.

Схемы разводки систем отопления в двухэтажных частных домах.

В условиях российских реалий какие семы разводки только не встретишь. Вопрос лишь в том какие из них греют дом, а какие нет. Согласитесь, что двухэтажный дом для отопления — это хорошая нагрузка, и не каждая схема разводки может такую нагрузку потянуть. Да есть дешёвая однотрубная система отопления с естественной циркуляцией, но с ней в двухэтажном доме Вы будете только мёрзнуть.Кое-кто ухитряется прикрутить к ней циркуляционный насос и сделать её замкнутого типа. Но это всё напрасные потуги.

В современном двухэтажном частном доме должна использоваться двухтрубная лучевая многоконтурная схема разводки с полной автоматизацией. Вот такая система легко обогреет любой частный дом даже в аномально крепкие морозы.

Итак, понятно, что система отопления для двухэтажного дома должна быть закрытого типа и выполнена по двухтрубной схеме. Все дальнейшая структура схемы решается на этапе проектирования с учётом архитектурных особенностей здания ии особенностей климатической зоны. На пальцах без точных инженерных расчётов, создать и построить дееспособную и надёжную систему отопления для частного двухэтажного дома не получится. Поэтому прежде чем что-то выбирать нужно обратиться в проектно-монтажную Организацию, для разработки и создания качественного проекта отопления.

Оборудование для отопления в двухэтажных частных домах.

Основой оборудования, предназначенного для отопления двухэтажного частного дома является отопительный котёл. От его вида и мощности и качества полностью зависит надёжность отопления и способность его обогревать дом в аномально крепкие морозы. Очень важно, чтоб отопительный котёл был оборудован современной системой автоматического регулирования и контроля его работы.

В состав оборудования входят также циркуляционный насос, расширительный бак мембранного типа, распределительные коллекторы, группы безопасности и отопительные радиаторы.

Отдельно стоит обратить внимание обустройству топливного склада. Это или большой топливный бак для жидкого топлива или газгольдер для сжиженного газа или сухое помещение для дров угля брикетов или пеллет. Вообще степень комфорта и удобства эксплуатации отопительной системы зависит от совокупности правильно подобранного оборудования. Перечисленное выше оборудование подходит для водяных систем отопления. Для организации электрических систем отопления прямого нагрева или инфракрасного излучения нужно совершенно иное оборудование.

Важно одно. Оборудование должно быть оригинальным и фирменным. Использование фальсификатов и подделок не допускается.

Консультации и услуги Организации «Термомиг» по проектированию, установке, монтажу и запуску отопления в двухэтажных частных домах.

Прежде чем взяться за обустройство отопления в своём двухэтажном доме, возьмите его архитектурный план и обратитесь в нашу Организацию.

Наши инженеры помогут Вам сэкономить уйму времени и избежать лишних затрат. Мы проводим как первичные консультации, так и составляем качественное проектирование всей системы отопления.

Также возможен заказ установки отопления под ключ. Мы произведём весь объём работ по обустройству Вашего двухэтажного дома современной и надёжной системой отопления, в который входят проектирование, закупка и поставка оборудования, установка, монтаж, пуск и наладка.

Как исправить неравномерное отопление и охлаждение в двухэтажном доме

30 мая 2021 г.

Когда вы поднимаетесь наверх летом, легко ли становится на 10 градусов теплее, чем внизу? Вы пытаетесь выключить термостат, но теперь ваш нижний этаж начинает замерзать! Если у вас есть семья, живущая на обоих этажах вашего дома, теперь у вас есть битва за термостат, и никто не счастлив. Кому-то обязательно будет неудобно.

Так как же решить эту головоломку с замерзшими этажами или раскаленными наверху?

Решение 1.

Используйте зонированную систему

Большинство подрядчиков предлагают использовать зональную систему отопления/охлаждения.

Хотя наша статья о зонированных системах описывает их более подробно, здесь мы дадим вам краткое описание.

«Зонированная система» делит ваш дом как минимум на две зоны обогрева/охлаждения, верхнюю и нижнюю (если у вас двухэтажный дом), чтобы вы могли охлаждать и обогревать их при разных температурах.

Работа этой системы состоит из двух частей:

  1. Заслонки с электронным управлением в воздуховодах  . Эти заслонки похожи на клапаны, которые открываются и закрываются для управления потоками нагретого и охлажденного воздуха по всему дому.
  2. Несколько термостатов  . Для каждой зоны предусмотрен термостат, поэтому вы можете управлять электронными заслонками в воздуховодах. Так что теперь больше не нужно спорить о настройке термостата!

Другой тип зонированной системы HVAC включает мини-сплит-системы без воздуховодов , которые представляют собой форму без воздуховодов для отопления и охлаждения. Вместо заслонок по всему дому устанавливаются несколько внутренних кондиционеров, каждый со своим термостатом. На каждый наружный тепловой насос можно установить до 4 внутренних мини-сплит-блоков.

Возможно, вы видели эти маленькие изящные машины в номере отеля. Воздух выбрасывается прямо в помещение, воздуховоды не нужны.

Решение 2. Найдите и устраните основные проблемы

Хотя зональные системы эффективны, могут быть и другие причины, по которым ваш верхний этаж не охлаждается должным образом.

Вы должны сначала решить эти основные проблемы, прежде чем рассматривать зонированную систему.

  • Закрытые вентиляционные отверстия на потолке – Вентиляционные отверстия на потолке позволяют наружному воздуху попадать на чердак через самую нижнюю точку крыши. Изоляция или другой материал мог попасть в область софита.
  • Блокировка подающих и возвратных вентиляционных отверстий . Обойдите дом и убедитесь, что у вас нет штор, мебели, ковриков или чего-либо еще, блокирующего подающие и возвратные вентиляционные отверстия. Все они должны быть открыты и беспрепятственны. Вам может показаться хорошей идеей закрыть или заблокировать вентиляционные отверстия внизу, чтобы сократить количество поступающего в них прохладного воздуха, но это не очень хорошая идея. Если вы хотите перенаправить воздух в другую часть дома, попросите вашего специалиста по ОВиК установить заслонки в ваших воздуховодах для создания зон ОВКВ (см. выше).
  • Включите вентилятор — обычно для вентилятора установлено значение «Авто». Это включает вентилятор всякий раз, когда система нагрева или охлаждения включена, но в остальное время он выключен. Когда вы включаете его, вентилятор будет постоянно циркулировать воздух по всему дому. Это поможет выровнять температуру по всему дому. Имейте в виду, что запуск вентилятора увеличит ваш счет за электроэнергию, но ненамного.
  • Утечка воздуховодов – Если воздуховоды, соединенные со вторым этажом, пропускают холодный воздух, то, конечно, наверху не будет холодно. К сожалению, средняя система воздуховодов теряет около 20-30% кондиционированного воздуха из-за трещин и зазоров в воздуховодах. Узнайте, как проверить воздуховоды на герметичность. Если это так, запечатайте их профессионалом.
  • Недостаточная изоляция чердака – Вы видите балки пола вашего чердака? У вас недостаточно теплоизоляции на чердаке! Узнайте о вариантах утепления чердака , чтобы повысить комфорт и сэкономить. Изучите несколько советов по утеплению чердака своими руками или вызовите профессионала, чтобы он сделал это.

Если вам нужна дополнительная изоляция, герметизация воздуховодов, система зонирования или просто совет, свяжитесь с нами онлайн за помощью!

Service Champions занимается предоставлением лучших услуг по отоплению, охлаждению и качеству воздуха для жителей районов Ист-Бэй, Саут-Бэй и Сакраменто, включая Плезантон, Сан-Хосе, Конкорд и других.

Прохлада в двухэтажном доме

Если вы живете в двухэтажном доме, вы могли заметить, что второй этаж часто значительно теплее первого. Разница в температуре обычно наиболее заметна в жаркие летние месяцы, когда погода на улице достигает палящего уровня.

Если у вас проблемы с поддержанием прохлады наверху, вероятно, у вас есть одна центральная система отопления и охлаждения. Эта единственная система обычно располагается в подвале или гараже. Хотя в целом это эффективно, когда речь идет об отоплении и охлаждении одноэтажного здания, комфорт второго этажа, вероятно, был упущен из виду в первоначальном проекте, чтобы сохранить стоимость здания доступной.

Если разница температур между первым и вторым этажами велика, это может быть связано с тем, что ваш HVAC или воздуховод имеют неподходящий размер. Если у вас нет подходящей системы для выполнения этой работы, поддерживать комфорт наверху будет практически невозможно.

Если кажется, что ваш HVAC не работает летом, и все хотят переехать вниз, вам может потребоваться добавить вторую систему. Это дорогой вариант, но он даст вам лучший контроль над температурой каждого этажа. Это также может быть единственным решением в некоторых крайних случаях.

Если вы считаете, что вам может понадобиться вторая система HVAC для вашего двухэтажного дома, обратитесь к местному специалисту по отоплению и охлаждению для осмотра существующей системы для получения рекомендаций и анализа затрат.

Врезка в гипсокартон для переделки воздуховодов довольно экстремальна, а установка ОВКВ на втором этаже обходится дорого. Вот несколько быстрых и простых советов, которые вы можете попробовать, чтобы сохранить эту вторую историю крутой.

Задвиньте шторы и задерните жалюзи

Хотя яркий солнечный свет не только улучшает атмосферу в комнате, но и оказывает существенное влияние на температуру. Поскольку большинство термостатов расположены на нижнем этаже, тепло, проходящее через окна наверху, может просто собираться там, не вызывая срабатывания термостата для включения кондиционера.

Если вы добавите толстые портьеры или теплоизоляционные жалюзи на окна верхнего этажа, температура на втором этаже должна оставаться заметно ниже.

Включите вентиляторы

Застоявшийся воздух кажется намного теплее. Иногда жару наверху можно уменьшить простой циркуляцией воздуха. Пока теплый воздух поднимается вверх, а физику полностью не переиграешь, движущийся воздух сделает пространство комфортнее.

Переносной вентилятор может сделать теплую комнату наверху намного прохладнее. Более того, несколько потолочных вентиляторов помогут поддерживать движение воздуха наверху и выровнять температуру на втором этаже.

Если в вашем доме нет потолочных вентиляторов, они довольно доступны по цене и, как правило, их легко установить.

Регулировка воздушных регистров на первом этаже

Небольшое уменьшение потока воздуха вашего кондиционера на первый этаж эффективно увеличит количество холодного воздуха, поступающего на второй этаж. Вы можете добиться этого, частично закрыв напольные регистры на нижнем этаже вашего дома.

Это действие также увеличит время цикла вашей системы, особенно если ваш термостат расположен на первом этаже. Более длительное время цикла обеспечит попадание большего количества прохладного воздуха на верхний этаж вашего дома.

Проверьте изоляцию чердака

Если вы когда-нибудь поднимались на чердак в жаркий день, вы знаете, что пространство может ощущаться как печь. Даже в самые жаркие дни температура в вашем чердачном помещении будет намного превышать температуру на улице. Вот почему изоляция чердака оказывает такое сильное влияние на то, насколько горячим будет верхний этаж вашего дома.

С этим одеялом горячего воздуха, расположенным наверху вашего жилого помещения на втором этаже, помещение быстро нагревается. Однако с хорошим изолированным барьером между этими помещениями можно замедлить передачу тепла между ними.

Energy Star, программа, управляемая Агентством по охране окружающей среды, сертифицирующая рейтинги энергоэффективности, рекомендует разные рейтинги R для разных климатических зон. Вы можете проверить рекомендуемый рейтинг изоляции R для вашего региона на веб-сайте Energy Star.
