Схема освещения через пускатель: Управление освещением через контактор или магнитный пускатель

Управление освещением через контактор или магнитный пускатель

Освещение – одна из основ любого помещения. Без него нельзя ни работать, ни безопасно передвигаться. Особенно остро этот вопрос стоит в больших производственных помещениях и на открытом пространстве. Чтобы оперативно включать освещение, можно использовать мощный автомат, но кто имел дело – тот знает, что не у всех хватит сил просто включить большой советский автомат на 200 и более Ампер. Поэтому можно организовать управление освещением через контактор или магнитный пускатель, вручную, либо подключив схему к различным датчикам.

• Основы
• Схема подключения кнопочного поста и её принцип работы
• Дополнительные датчики

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

1. Кнопочный пост.
2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

1. Определяют напряжение катушки аппарата (обычно 220 или 380).
2. Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
3. Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
4. Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
5. От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
6. К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
7. Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
8. Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
9. Подключают провода от системы освещения (самих осветительных установок).

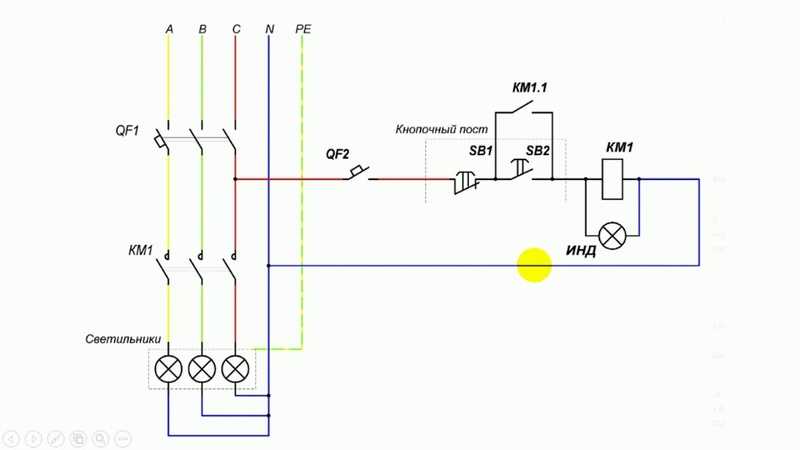

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

• Чем отличается контактор от магнитного пускателя
• Дистанционное управление освещением
• Что такое импульсное реле

Как подключить и использовать пост с контактором и пускателем для управления освещением

Освещение

Автор: elektroboss

Содержание

Свет — важнейшая составляющая любого пространства. Без света нельзя передвигаться или работать в тёмное время. Это актуально как для улицы, так и для производства. Пост с контактором и пускателем выполняет важную функцию управления светом.

Некоторые из читателей могут помнить старые, массивные советские аппараты высокой мощности — далеко не каждый мог воспользоваться этим выключателем.

Сегодня мы расскажем про схемы работы со светом с помощью контакторов и магнитных пускателей, для быстрого и оперативного включения света в любое время.

Базовое знание

Управления и контакторов, и пускателей осуществляется через кнопочные посты. Это устройства, снабжённые кнопками. Кнопки, как правило, управляют базовыми командами, такими как «Пуск» и «Выключение» (но можно встретить и большее количество функций).

У таких приборов есть кнопки, не зафиксированные и не соединённые замкнутые и разомкнутые контакты, к которым подключаются контакторы и пускатели.

Контакторы и пускатели — это устройства, осуществляющие электромагнитную коммуникацию. При подаче тока на катушку в приборе замыкаются силовые контакты.

В зависимости от конструкции прибор притянет к контактам якорь. Если напряжение перестанет поступать, якорь будет отпущен, и устройство перестанет подавать напряжение.

В этаких приборах, контакторах и пускателях, есть не только силовые контакты, но и блокирующие контакты. Они существуют для самоподхвата (включения) и индикаций.

Недостаточно просто зажимать кнопку, поскольку когда вы уберёте руку, система сразу же выключится. Это удобно для некоторых видом механизмов, но не подойдёт для помещений и техники, которые должны работать постоянно.

Поэтому и придумана система самоподхвата. В этом случае один из блокирующих контактов проводят к кнопке Пуск. Как правило, такие схемы используют на аппаратах большой мощности (например, на массивных световых установках).

Как подключить кнопочный пост

Итак, чтобы оснастить систему света постом с двумя кнопками, к которым подключаются контакторы и пускатели, Вам нужны:

1. Устройство кнопочного поста;
2. Пускатель или контактор, у которого количество контактов будет параллельно фазам поста;
3. 3 провода.

Подключение происходит следующим образом:

1. Определите напряжение катушки (стандартно 220В или 380В).
2. Далее с силовых контактов возьмите фазу. Если Вы выбрали 380, возьмите 2 фазы (разноимённых), если же 220 — фазу и 0.
3. На контакт устройства к кнопке «Стоп» подключите провод фазы.
4. Кроме «Стоп» необходимо провести фазу для «Пуск».
5. Разомкнутые блокирующие контакты контактора и поста подключаются симультанно. Будем обозначать контакты с постоянной подачей фазы номером «1». А те, на которые фаза идёт после нажатия, обозначим «2». На этом шаге удостоверьтесь, что цепь уже соединена с необходимыми кнопками поста.
6. Номер «2» соединяем с выводом катушки. Обычно выводы обозначают маркировкой А1 и А2.
7. При напряжении на 220В, вывод подключается к нулю. Если на 380В, то ко второй фазе соответственно.
8. На этом шаге приходит время проведения силовых проводов. Кроме того, уже должны присутствовать контактные элементы, передающие ток на кнопки.
9. Теперь подключите провода непосредственно с осветительных установок.

Представляя написанное визуально, можно увидеть следующую картину:

Однако на нашей цепи есть ещё и индикация включения. Это лампочка в посте с кнопками, благодаря которой можно увидеть, работает контактор с наружным светом или нет.

При добавлении постов с кнопками системой света можно управлять из разных мест здания. На схеме такая цепь выглядит так:

Если Вам необходимы дополнительные датчики

К управлению светом кроме контакторов и пускателей часто прибавляют различные датчики, такие как датчики освещения или движения.

Как правило, датчики обладают системой триак (управляющее реле), но его мощность не выдерживает больше двух киловатт.

Пускатели обычно не используют на производстве, но часто задействуют для системы света на улице или в бытовых условиях.

Принцип соединения цепи с датчиками почти такой же, как и в случае с соединением к посту. Как правило, катушка коммуникации объединяет аппарат и датчик. Пример однофазной цепи может выглядеть так:

Схемы можно соединить тумблером:

Но датчики послужат только при нагрузке до 220В. Поскольку датчики не выдерживают слишком большого напряжения, чаще всего их используют в быту.

Надеемся, что эта информация пролила свет на работу света через пускатели и контакторы.  Чтобы закрепить эти знания, более наглядно работу цепей можно увидеть в этом видео:

Пусть Ваша жизнь всегда будет ярко освещена!
