Однолинейная схема АВР • Energy-Systems



Как строится однолинейная схема АВР?

Система автоматического ввода резерва позволяет избежать перебоев с питанием при отключении основного источника электроэнергии. Однако аварийное электроснабжение может обеспечиваться различными способами. Наиболее распространенной на небольших объектах является система автономного питания с применением собственной генерирующей установки. В таком случае однолинейная схема АВР будет включать в себя вводную линию, выход по направлению к потребителям, реле переключения, а также отдельный ввод от дизельного, газового либо бензинового генератора.

Для промышленных предприятий более актуальна схема, построенная на базе двух вводов. К ним присоединяются линии электропитания, ведущие к различным магистральным сетям. При необходимости производится переключение, которое позволяет существенно повысить автономность. Если объект располагается в зоне, подверженной действию стихийных бедствий, к АВР нередко подключается третий ввод, который представлен описанной выше генерирующей установкой.

Какими бывают однолинейные схемы АВР?

Наиболее распространены системы автоматического ввода резерва, которые предназначены для пропускания трехфазного тока. Они оснащены устройствами для контроля уровня напряжения и силы тока, а также индикаторами чередования фаз. При существенном отклонении срабатывает механизм реле, который автоматически переводит питание на другой источник – будь то генератор или дополнительная магистральная линия. При установке реле такого типа электроиспытания проводятся достаточно редко, поскольку они отличаются высокой надежностью и безопасностью.

Пример однолинейной схемы

Назад

1из6

Вперед

Однако если разрабатывается проект внутреннего электроснабжения частного дома, использовать трехфазные реле нерационально, а в отдельных случаях – невозможно. Проблема заключается в том, что трехфазное подключение имеется далеко не в каждом жилом объекте, что заставляет искать обходные пути. На практике используются два типа устройств – регулируемые и нерегулируемые реле. Вторые имеют меньшую стоимость, однако они не всегда обеспечивают своевременное срабатывание и не осуществляют переключение при существенных отклонениях показателей тока от нормальных без его полного отключения. Регулируемые устройства полностью лишены указанных недостатков – в них точно можно задать момент срабатывания.

Типы переключения в однолинейной схеме АВР

Если говорить о крупных промышленных комплексах, то в них чаще всего используется автоматика запуска генерирующей установки – она помогает существенно уменьшить время, в течение которого объект получает питание от аккумуляторов, продлевая срок их службы и повышая надежность оборудования.

А вот в небольших объектах, например жилых домах, автоматика может только переключать контакты между линиями – это требует меньших затрат. При этом запуск генератора производится вручную, а для исключения значительных перепадов мощности используется батарея увеличенной емкости.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Принцип работы авр

Нельзя гарантировать бесперебойную работу энергосистемы, поскольку всегда существует вероятность воздействия на нее техногенных или природных внешних факторов. Именно поэтому токоприемники, относящиеся к первой и второй категории надежности, положено подключать к двум или более независимым источникам энергоснабжения. Для переключения нагрузок между основными и резервными питаниями используются системы АВР.

  • Что такое АВР и его назначение?
  • Устройство АВР
  • Принцип работы автоматического ввода резерва
  • Варианты схем для реализации АВР с описанием
  • Промышленные системы
  • АВР в высоковольтных цепях
  • Микропроцессорные бесконтакторные системы
  • Виды АВР
  • Принципиальная электрическая схема АВР
  • Схемы АВР
  • Особенности работы АВР частного дома
  • Расширение функций АВР
  • Источники:

Что такое АВР и его назначение?

В подавляющем большинстве случаев такие системы относятся к электрощитовым вводно-коммутационным распредустройствам. Их основная цель — оперативное подключение нагрузки на резервный ввод, в случае возникновения проблем с энергоснабжением потребителя от основного источника питания. Чтобы обеспечить автоматическое переключение на работу в аварийном режиме, система должна отслеживать напряжение питающих вводов и ток нагрузки.

Расшифровка аббревиатуры АВР

Данное сокращение это первые буквы полного названия системы – Автоматический Ввод Резерва, как нельзя лучше объясняющее ее назначение. Иногда можно услышать расшифровку «Автоматическое Включение Резерва», такое определение не совсем корректное, поскольку под ним подразумевается запуск генератора в качестве резервного источника, что является частным случаем.

Классификация

Вне зависимости от исполнения, блоки, шкафы или АВР принято классифицировать по следующим характеристикам:

  • Количество резервных секций. На практике чаще всего встречаются АВР на два питающих ввода, но чтобы обеспечить высокую надежность электроснабжения, может быть задействовано и больше независимых линий.Шкаф АВР на три ввода

  • Тип сети. Большинство устройств предназначено для коммутации трехфазного питания, но встречаются и однофазные блоки АВР. Они применяются в бытовых сетях электроснабжения для запуска двигателя генератора.

  • Класс напряжения. Устройства могут быть предназначены для работы в цепях до 1000 или использоваться при коммутации высоковольтных линий.

  • Мощностью коммутируемой нагрузки.

  • Время срабатывания.

Требования к АВР

  • Обеспечение подачи питания потребителю электроэнергии от резервного ввода, если произошло непредвиденное прекращение работы основной линии.

  • Максимально быстрое восстановление электропитания.

  • Обязательная однократность действия. То есть, недопустимо несколько включений-отключений нагрузки из-за КЗ или по иным причинам.

  • Включение выключателя основного питания должно производиться автоматикой АВР до подачи резервного электропитания.

  • Система АВР должна контролировать цепь управления резервным оборудованием на предмет исправности.

Устройство АВР

Существует два основных типа исполнения, различающиеся приоритетом ввода:

  1. Одностороннее. В таких АВР один ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй – является резервным, и подключается, когда в этом возникает необходимость.

  2. Двухстороннее. В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания, как только в главном вводе произойдет восстановление напряжения. Двухсторонние АВР в подобной функции не нуждаются, поскольку не имеет значения от какой линии запитывается нагрузка.

Принцип работы автоматического ввода резерва

Вне зависимости от варианта исполнения АВР в основу работы системы заложено отслеживание параметров сети. Для этой цели могут использоваться как реле контроля напряжения, так и микропроцессорные блоки управления, но принцип работы при этом остается неизменным. Рассмотрим его на примере самой простой схеме АВР для бесперебойного электроснабжения однофазного потребителя.

Рис. 4. Простая схема однофазной АВР

Обозначения:

  • N – Ноль.

  • A – Рабочая линия.

  • B – Резервное питание.

  • L – Лампа, играющая роль индикатора напряжения.

  • К1 – Катушка реле.

  • К1.1 – Контактная группа.

В штатном режиме работы напряжение подается на индикаторную лампу и катушку реле К1. В результате нормально-замкнутый и нормально-разомкнутый контакты меняют свое положение и на нагрузку подается питание с линии А (основной). Как только напряжение в на входе А пропадает, лампочка гаснет, катушка реле перестает насыщаться, и положение контактов возвращается в исходное (так, как показано на рисунке). Эти действия приводят к включению нагрузки в линию В.

Как только на основном вводе восстанавливается напряжение, реле К1 производит перекоммутацию на источник А. Исходя из принципа работы, данную схему можно отнести к одностороннему исполнению с наличием возвратной функции.

Представленная на рисунке 4 схема сильно упрощена, для лучшего понимания происходящих в ней процессов, не рекомендуем брать ее за основу для контроллера АВР.

Варианты схем для реализации АВР с описанием

Простые

Ниже представлен вариант схемы АВР, переключающей подачу электричества в дом с основной линии на генератор. В отличие от приведенного выше примера, здесь предусмотрена защита от короткого замыкания, а также электрическая и механическая блокировка, исключающая одновременную работу от двух вводов.

Схема АВР для дома

Обозначения:

  • AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.

  • К1 и К2 – катушки контакторов.

  • К3 – контактор в роли реле напряжения.

  • K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.

  • К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.

После переводов автоматов АВ1 и АВ2 алгоритм работы блока АВР будет следующим:

  1. Штатный режим (питание от основной линии). Катушка К3 насыщается и реле напряжения срабатывает, замыкая контакт К3.2 и размыкая К3.1. В результате напряжение поступает на катушку пускателя К2, что приводит к замыканию К2.2 и К2.3 и размыканию К2.1. Последний играет роль электрической блокировки, не допускающей подачи напряжения на катушку К1.

  2. Аварийный режим. Как только напряжение в главной линии исчезает или «падает» ниже допустимого предела, катушка К3 перестает насыщаться и контакты реле принимают исходную позицию (так, как показано на схеме). В результате на катушку К1 начинает поступать напряжение, что приводит к изменению положения контактов К1.1 и К1.2. Первый играет роль электрической защиты, не допуская подачи напряжения на катушку К2, второй снимает блокировку подачи питания на нагрузку.

  3. Чтобы работала механическая блокировка (на схеме отображена в виде перевернутого треугольника) необходимо использовать реверсивный пускатель, где ее наличие предполагается конструкцией электромеханического прибора.

Теперь рассмотрим два варианта простых АВР для трехфазного напряжения. В одном из них энергоснабжение будет организовано по односторонней схеме, во втором применено двухстороннее исполнение.

Рисунок 6. Пример односторонней (В) и двухсторонней (А) реализации простого трехфазного АВР

Обозначения:

  • AB1 и AB2 – трехполюсные автоматы защиты;

  • МП1 и МП2 – магнитные пускатели;

  • РН – реле напряжения;

  • мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;

  • мп1.2 и мп2.2 – нормально-замкнутые контакты;

  • рн1 и рн2 – контакты РН.

Рассмотрим схему «А», у которой два равноправных ввода. Чтобы не допустить одновременное подключение линий применяется принцип взаимной блокировки, реализованный на контакторах МП1 и МП2. От какой линии будет питаться нагрузка, определяется очередностью включения автоматов АВ1 и АВ2. Если первым включается АВ1, то срабатывает пускатель МП1, при этом разрывается контакт мп1.2, блокируя поступление напряжение на катушку МП2, а также замыкается контактная группа мп1.1, обеспечивающая подключение источника 1 к нагрузке.

При отключении источника 1 контакты пускателя ПМ1 возвращаются в исходное положение, что приводит в действие контактор ПМ2, блокирующий катушку первого пускателя и включающий подачу питания от источника 2. При этом нагрузка будет оставаться подключенной к этому вводу, даже если работоспособность источника 1 пришла в норму. Переключение источников можно делать в ручном режиме манипулируя выключателями АВ1 и АВ2.

В тех случаях, когда требуется одностороння реализация, применяется схема «В». Ее отличие заключается в том, что в цепь управления добавлено реле напряжения (РН), возвращающее подключение на основной источник 1, при восстановлении его работы. В этом случае размыкается контакт рн2, отключающий пускатель МП2 и замыкается рн1, позволяя включиться МП1.

Промышленные системы

Принцип работы промышленных систем энергообеспечения остается неизменным. Приведем в качестве примера схему типового шкафа АВР.

Схема типового промышленного шкафа АВР

Обозначения:

  • AB1, АВ2 – трехполюсные устройства защиты;

  • S1, S2 – выключатели для ручного режима;

  • КМ1, КМ2 – контакторы;

  • РКФ – реле контроля фаз;

  • L1, L2 – сигнальные лампы для индикации режима;

  • км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.

  • км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.

Приведенная схема АВР практически идентична, той, что была представлена на рисунке 6 (А). Единственное отличие заключается в том, что в последнем случае используется специальное реле контролирующее состояние каждой фазы. Если «пропадет» одна из них или произойдет перекос напряжений, то реле переключит нагрузку на другую линию, и восстановит исходный режим при стабилизации основного источника.

АВР в высоковольтных цепях

В электрических сетях с классом напряжения более 1кВ реализация АВР более сложная, но принцип работы системы практически не меняется. Ниже в качестве примера приведен упрощенный вариант схемы понижающей ТП 110,0/10,0 киловольт.

Упрощенная схема ТП 110/10 кВ

Из приведенной схемы видно, в ней нет резервных трансформаторов. Это говорит о том, что каждая из шин (Ш1 и Ш2) подключена к своему питающему трансформатору (T1, T2), каждый из которых может на определенное время стать резервным, приняв на себя дополнительную нагрузку. В штатном режиме секционный выключатель СВ10 разомкнут. АВР контролирует работу ТП через ТН1 Ш и ТН2 Ш.

Когда перестает поступать питание на Ш1, АВР выполняет отключение выключателя В10Т1 и производит включение секционного выключателя СВ10. В результате такого действия обе секции работают от одного трансформатора. При восстановлении источника система ввод резерва перекоммутирует систему в исходное состояние.

Микропроцессорные бесконтакторные системы

Завершая тему нельзя не упомянуть о АВР с микропроцессорными блоками управления. В таких устройствах, как правило, используются полупроводниковые коммутаторы, которые более надежны, чем аппараты, выполняющие переключение с помощью контакторов.

Электронный блок АВР

Основные преимущества бесконтакторных АВР несложно перечислить:

  • Отсутствие механических контактов и всех связанных с ними проблем (залипание, пригорание и т.д.).

  • Отпадает необходимость в механической блокировке.

  • Более широкий диапазон управления параметрами срабатывания.

К числу недостатков следует отнести сложный ремонт электронных АВР. Самостоятельно реализовать схему устройства также не просто, для этого потребуются знания электротехники, электроники и программирования.

Принцип действия АВР основан на контроле тока в цепи.

Это может быть реализовано с помощью любых реле напряжения либо цифровых логических блоков защиты.

Но принцип работы всё равно остаётся таким же.

Пример:

Это однолинейная схема, на которой видно, что мониторинг наличия напряжения осуществляется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а её замыкающий контакт в цепи главного ввода тоже замкнут и размыкающий контакт в цепи запасного ввода разомкнут.

Как работает АВР на подстанциях

Схема работы:

Виды АВР

Большинство устройств должны быть жестко подключены к сетевой среде. Это открывает больше возможностей для электрических подрядчиков. Блоки, как правило, состоят из одно- или трехфазной системы электропитания, и все они требуют какой-то жесткой проводки системы к электрической инфраструктуре здания. Это станет хорошим рынком для оптимизации работы электрических подрядчиков. Дизельные генераторы могут храниться в помещении более безопасно и в течение более длительного периода времени без ухудшения качества. Если генератор работает на 50 % или более от его мощности, эффективность увеличивается. Агрегаты без аккумуляторных батарей работают непрерывно, что приводит к увеличению затрат на эксплуатацию за киловатт-час электроэнергии. Генератор должен находиться в диапазоне от 120 до 200 процентов от максимальной скорости зарядки аккумулятора от зарядного устройства до аккумулятора.

АВР однофазный с двумя контактами

Светодиодные АВР

Схема АВР на 3 ввода

АВР одностороннего или двухстороннего действия

Тиристорный АВР

Статический АВР

АВР с моторным приводом

Стоечный авр

Вакуумный АВР

Принципиальная электрическая схема АВР

Если агрегат имеет верхние клапаны и масляный фильтр, он может удвоить свою эффективность и работать 1500 часов (около шести месяцев по восемь часов в день). Некоторые системы превосходят структурные возможности большинства офисных зданий, и полная поддержка создает трудности при хранении, поэтому в коммерческом офисном здании может быть сложно установить дизельный генератор. Если компания ожидает значительного роста в течение следующих нескольких лет, необходимо изучить структуру здания, чтобы учесть этот рост и определить его потребности.

Скоростной, трёхфазный и дизельные агрегаты на 600 об / мин, которые потребляют меньше топлива, чем модели с более низкой скоростью вращения (1800 об / мин), работают дольше, потребляют меньше топлива и имеют четыре полюса вместо двух. Микропроцессорный центр управления контролирует постоянное напряжение в сети. Как только напряжение упадет ниже заданного значения, двигатель генератора запустится автоматически. Когда питание восстанавливается, генератор передает электроэнергию обратно в электроэнергию. Растет потребность в более надежных системах. Важно найти централизованную систему для подачи электроэнергии, когда в противном случае она становится недоступной. Все больше и больше людей находят способы оптимизировать эффективность в своих домах или офисах.

Схемы АВР

Если аварийное резервное копирование требуется в течение коротких периодов или только в выходные дни, может быть предпочтительным бензиновый или пропановый генератор. Все более популярная система – это тихоходный дизель-генератор мощностью 10 кВт промышленного класса, обеспечивающий круглосуточную работу.

При подключении к 275-галлонному резервуару для отопления дома он может работать без перерыва в течение полутора недель при полной нагрузке или трех недель при половинной нагрузке. Большинство генераторов настроены на подачу резервного источника бесперебойного питания сразу же после сбоя питания.

Наиболее распространенным источником энергии для жилых помещений является газ, пропан, природный газ или дизельный генератор. Дизельные агрегаты, которые стоят дороже, как правило, являются наиболее эффективными.

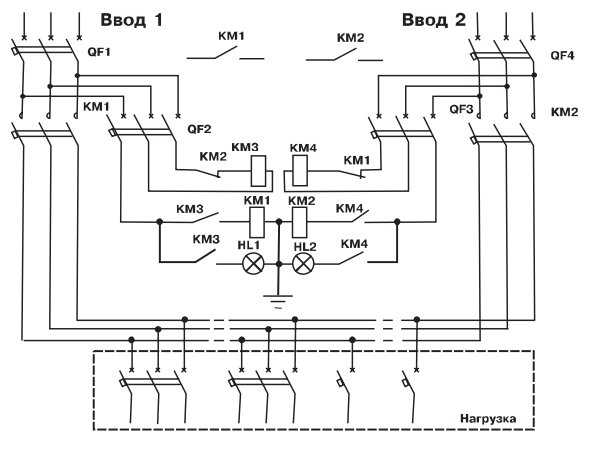

Схема АВР на контакторах

//www.youtube. com/embed/o-owXsvM4WA

Схема АВР для генератора с автозапуском

Схема АВР на пускателях

Схема ГРЩ с АВР

Схема ВРУ с АВР на 2 ввода

Схема АВР с реле контроля фаз

Однолинейная схема АВР

Схема АВР на автоматах с электроприводом

Особенности работы АВР частного дома

Наиболее распространен способ с двумя вводами, где первый из них имеет приоритет. При подключении к сети бытовые нагрузки большей частью работают на одной фазе. При ее пропадании не всегда удобно подключать генератор. Достаточно подключить другую линию в качестве резервной. При трехфазном вводе питание контролируется с помощью реле на каждой из фаз. При выходе напряжения за пределы нормы контактор фазы отключается, и дом питается от двух оставшихся фаз. Если из строя выходит еще одна линия, вся нагрузка перераспределяется на одну фазу.

Для небольшого коттеджа или дачи применяют ДГУ мощностью не более 10 кВт для щита, работающего на 25 кВт. Такого генератора вполне достаточно, чтобы обеспечить дом необходимым минимумом электричества на короткое время. При возникновении аварийной ситуации реле контроля напряжения переключает шину потребителя на резервное питание и подает сигнал на запуск ДГУ. При возобновлении основного питания реле переключается на него, после чего генератор останавливается.

Расширение функций АВР

Для управления автоматическими выключателями по выбранным алгоритмам применяются программируемые логические контроллеры (ПЛК). В них уже заложена программа АВР, которую только требуется настроить для реализации того или иного режима работы. Использование ПЛК, например, контроллера АС500, дает возможность упростить электрические схемы, хотя на первый взгляд устройство кажется сложным. Управление АВР можно расположить на дверце щита в виде набора переключателей, кнопок и индикации.

В типовом решении уже предусмотрено программное обеспечение. Оно устанавливается в ПЛК.

Источники:

  • Asutpp

  • meanders. ru

  • OdinElectric.ru

  • Всё об энергетике, электротехнике, электронике

  • FB.ru

  • 220v.guru

  • studopedia.su

  • Советы по ремонту

  • Студопедия

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Однолинейная схема (SLD) | алинея-синадра

Агунг Пиканандра
Келистриканский

Tinggalkan комментарий

Энергетические системы представляют собой чрезвычайно сложные электрические сети, географически распределенные по очень большим территориям. По большей части это также трехфазные сети — каждая силовая цепь состоит из трех проводников, и все устройства, такие как генераторы, трансформаторы, выключатели, разъединители и т. д. , установлены на всех трех фазах. На самом деле энергосистемы настолько сложны, что полная обычная схема, показывающая все соединения, нецелесообразна. Тем не менее, желательно, чтобы был какой-то краткий способ сообщить об основном расположении компонентов энергосистемы. Это делается с помощью однолинейных диаграмм (SLD). SLD также называют однолинейными диаграммами.

На однолинейных схемах не показаны точные электрические соединения цепей. Как следует из названия, SLD используют одну линию для представления всех трех фаз. Они показывают относительные электрические соединения генераторов, трансформаторов, линий передачи и распределения, нагрузок, автоматических выключателей и т. д., используемых при сборке энергосистемы. Объем информации, включенной в SLD, зависит от цели, для которой используется диаграмма. Например, если SLD используется на начальных этапах проектирования подстанции, то в схему будет включено все основное оборудование, включая трансформаторы, выключатели, разъединители и шины. Нет необходимости включать измерительные трансформаторы или устройства защиты и учета. Однако, если целью является разработка схемы защиты оборудования на подстанции, то также включаются измерительные трансформаторы и реле.

Общепринятого набора символов для однолинейных диаграмм не существует. Часто используемые символы показаны на рис. 1. Различия в символах обычно незначительны и их нетрудно понять

Концепция шины

электрическая цепь. Просто имейте в виду, что на каждую фазу приходится одна шина. Шины показаны в SLD как короткие прямые линии, перпендикулярные линиям передачи и линиям, соединяющим оборудование с шинами. На реальных подстанциях шины сделаны из алюминиевых или медных стержней или труб и могут иметь длину несколько метров. Импеданс шин очень низкий, практически нулевой, поэтому электрически вся шина имеет одинаковый потенциал. Разумеется, между шинами отдельных фаз имеется линейное напряжение.

Figure 1 – Graphical Symbols for Single Line Diagrams





Figure 2 – Single Line Diagram Showing Bus Arrangement of a substation



Single line diagrams like in figure 2 are используется для иллюстрации расположения шин на подстанции. Расположение цифры два называется «полуторка». На каждые два соединения линий или трансформаторов с шиной приходится три выключателя, т. е. по 1 ½ выключателя на окончание.

Рисунок 3 – Однолинейная схема электроэнергетической системы.

На рис. 3 показана небольшая система питания. Любая необходимая информация добавляется в SLD. При этом указываются соединения обмоток генератора и трансформатора, а также способ заземления нейтрали. Этот тип SLD часто также указывает размер оборудования в МВА, уровни напряжения и любую другую соответствующую информацию. (см. рис. 4)

Рисунок 4 – Однолинейная схема 69Подстанция кВ/12 кВ/4,16 кВ

Рисунок 5 – Схема однолинейной защиты от перегрузки по току радиальной системы

На рисунке 5 показана радиальная система из двух линий. Автобусы представляют две распределительные станции. Отходящие линии имеют выключатели только на стороне подачи. На входной стороне каждого выключателя установлены трансформаторы тока. Трансформаторы тока подключены к реле максимального тока. Пунктирные линии между реле и выключателями указывают на функциональную взаимосвязь; в этом случае срабатывание реле максимального тока приводит к отключению соответствующего выключателя. Этот тип SLD используется для расчета тока короткого замыкания, а также настройки и координации реле.

Меню ини:

Suka Memuat…

Как читать и интерпретировать однолинейные схемы. Часть вторая ~ Электрические ноу-хау

Сегодня мы объясним следующее:

  • Данные регуляторов напряжения,

  • Данные трансформаторов,

  • Данные распределительного устройства.





Однострочный перевод
Диаграмма – часть вторая







Интерпретация однолинейных диаграмм
объясняется в этом разделе под следующими основными темами:



  1. Информационные элементы

  2. Детали Варианты

  3. Отношения между однолинейными диаграммами и соответствующими справочными документами.







D.1- Информационные элементы



Следующие информационные элементы однострочного
диаграмма объясняется в этом разделе:



  1. Точка подключения к коммунальному предприятию,

  2. Идентификация автобусов, подстанций, генераторов, двигателей и другого оборудования,

  3. Данные основных узлов кольца,

  4. Данные автоматического регулятора напряжения,

  5. Данные силового трансформатора,

  6. Данные распределительного устройства,

  7. Номиналы защитных устройств,

  8. Данные измерительного трансформатора,

  9. Данные устройств измерения, ретрансляции и управления,

  10. Доступные данные тока короткого замыкания,

  11. Состояние переключателя или выключателя,

  12. Системы блокировки с ключом,

  13. Логика отключения защитного реле,

  14. Данные генератора,

  15. Загрузить данные банка,

  16. Данные подключенной нагрузки,

  17. Кабельные номиналы,

  18. Рейтинг автобусов,

  19. Будущая установка.







В этих статьях мы будем использовать приведенную ниже однолинейную диаграмму.
за объяснение того, как интерпретировать этот тип электрических схем. Вы можете
скачать PDF-копию этой однолинейной схемы, перейдя по ссылке.





Рис.1





D.1.4 Данные регуляторов напряжения



Функция:



Автоматический регулятор напряжения (АРН) представляет собой устройство, предназначенное для автоматического регулирования напряжения, т. е. для преобразования колеблющегося уровня напряжения в постоянный уровень напряжения



Зачем нам
нужен регулятор напряжения?



Вариация
напряжение может иметь пагубные последствия для коммунальных служб и их клиентов; мы
использовать AVR для предотвращения жалоб клиентов, потери дохода из-за ненормального
напряжение и повышенные затраты из-за более высоких потерь в линии.



Типы:



Как правило, автоматические ступенчатые регуляторы напряжения переменного тока, применяемые в распределительных сетях коммунальных предприятий, бывают двух различных типов:



  1. Среднее напряжение (механическое)
  2. Регуляторы низкого напряжения (механические или электронные).



Различия в их работе и дизайне ясно демонстрируют, что их применение не одно и то же:



  1. Регуляторы среднего напряжения, которые в основном используются электроэнергетическими предприятиями для компенсации падения напряжения в фидерах или распределительных сетях. Термин «ступенчатый регулятор напряжения» часто используется для обозначения АРН коммунального предприятия.
  2. Регуляторы низкого напряжения предназначены для защиты устройств конечного пользователя от перенапряжения и пониженного напряжения.



Диапазон регулирования АРН



  • Регулятор напряжения может также выполнять функцию повышения или понижения напряжения, посредством чего номинальное входное напряжение преобразуется в другой уровень выходного напряжения.
  • Ступенчатые регуляторы напряжения для электросетей обычно допускают максимальный диапазон регулирования напряжения ±10 % от входного сетевого напряжения с 32 ступенями по 5/8 % или 0,625 %. Получается по 16 шагов для снижения и повышения — 5/8% x 16 шагов = 10%. Для регулятора напряжения с возможностью повышения или понижения диапазоны входного и выходного напряжения обычно применяются к входному и выходному напряжениям.



Подключение блоков АРН Схема питания и нагрузки:



Автоматические регуляторы напряжения могут быть
предназначен для однофазных или трехфазных приложений переменного тока в соответствии со следующими
аранжировки:



A- Однофазный АРН с 3-фазным питанием и тремя
фазные нагрузки

Коммунальные службы обычно используют один
фазные автоматические регуляторы напряжения, объединенные вместе для обеспечения напряжения
регулирование на три фазы. Часто это устройства «баночного типа», устанавливаемые на столб.
на улице.



B- Однофазный АРН с 3-фазным питанием и
однофазные нагрузки

Одинокий
фазные автоматические регуляторы напряжения могут также использоваться там, где трехфазное
источник используется для питания трех однофазных нагрузок.



C- Трехфазный АРН с 3-фазным питанием и
однофазные нагрузки

Большинство трех
фазные АРН также могут использоваться для питания однофазных нагрузок.





Примечания:



  • Для трехфазных нагрузок обычно более выгодно использовать трехфазный АРН.

  • Трехфазный автоматический регулятор напряжения может регулировать все три фазы вместе или каждую фазу независимо, в зависимости от конструкции АРН.

  • При работе с трехфазным питанием нередко можно обнаружить, что одна фаза имеет «высокий» уровень напряжения, а другая — «низкий» уровень напряжения. В этой ситуации ограничение уровня напряжения всех трех фаз одновременно, вверх или вниз на одинаковую величину, может не дать удовлетворительных результатов.

  • Независимая регулировка фаз часто является предпочтительным методом, поскольку обычно обеспечивает лучший баланс между фазами напряжения. Большие различия в уровнях напряжения между фазами могут привести к преждевременному выходу из строя электрических устройств из-за перегрева или вибрации.





Однофазный
Подключение питания блоков AVR



Сингл
фазные блоки AVR могут быть подключены как однофазная или трехфазная цепь в соответствии с
следующую схему подключения:





3 шт. одного
фазные блоки AVR могут быть подключены как треугольник или Y банк, как показано в приведенном выше подключении.
диаграмма.



Примечания:





Данные AVR:



  • Тип: для установки на столб или на площадку станции,
  • Диапазон напряжения,
  • КВА номинал,
  • BIL-рейтинг,
  • Процент регулирования.



На рис.1 отмечена следующая информация:



  • Тип: на столбе
  • Диапазон напряжения: 13,8 кВ
  • КВА мощность: 125 кВА
  • Процент регулирования: ±10%



D.1.5 Данные трансформаторов





Функция:



Трансформатор — это устройство, которое преобразует электрическую мощность в системе переменного тока из одного напряжения или тока в другое напряжение или ток.



Принцип работы:





  • Трансформаторы работают по принципу индукции, как показано на рисунке ниже. Когда магнитное поле проводника, по которому течет ток (первичная катушка), перемещается по другому проводнику (вторичной катушке), во втором проводнике за счет индукции создается напряжение.

    • Трансформаторы

  • могут «повышать» или «понижать» напряжение в зависимости от соотношения первичных и вторичных обмоток. Повышение означает, что выходное напряжение (вторичное) выше, чем входное. Шаг вниз означает, что выходное напряжение меньше входного.





Метод классификации:



Трансформаторы идентифицируются символами в соответствии с их функциями в соответствии с приведенным выше рисунком и классифицируются в соответствии с:



  1. Способ охлаждения
  2. Количество фаз
  3. Назначение
  4. Изоляция между обмотками
  5. Способ монтажа
  6. Сервис



Для получения дополнительной информации о конструкции, классификации и типах трансформаторов, пожалуйста, ознакомьтесь с нашим курсом « EP-3: Электроснабжение – Курс трансформаторов »



Где были/будут разъяснены следующие темы:



  • Конструкция трансформатора,
  • Тип трансформатора,
  • Компоненты трансформатора,
  • Трансформатор К-фактора,
  • Аксессуары для трансформатора,
  • Запараллеливание трансформатора,
  • Защита трансформатора,
  • Номиналы трансформатора,
  • Данные паспортной таблички трансформатора,
  • Проверка трансформатора,
  • Поиск и устранение неисправностей трансформатора,
  • Словарь-трансформер.





Данные силового трансформатора



Для каждого символа силового трансформатора, который появляется на однолинейной схеме, рядом с символом печатается следующая информация:





  • Примечание, показывающее, представляет ли символ одиночного трансформатора группу из трех однофазных трансформаторов, трехфазный трансформатор или однофазный трансформатор,
  • Мощность кВА с соответствующими обозначениями класса охлаждения,
  • Номинальные первичные и вторичные напряжения,
  • Полное сопротивление в процентах,
  • Схема полярности обмотки.





На рисунке ниже отмечена следующая информация:



  • Цепь 3-х фазная, 4-х полосная с частотой 60Гц.
  • Символ трансформатора со следующими данными 3,750 МВА указывает, что этот трансформатор имеет мощность 3,750 МВА
  • Обмотка высокого напряжения рассчитана на 13,8 линейных киловольт (кВ), а обмотка низкого напряжения рассчитана на 380 Y линейных вольт / 220 линейных вольт.
  • Трансформатор соединен высоковольтным треугольником, низковольтным треугольником, низковольтная нейтраль заземлена.





На рисунке ниже отмечена следующая информация:





  • Цепь 3-х фазная, 4-х полосная с частотой 60Гц.
  • имеется символ трансформатора со следующими данными 15/20 МВА OA/FA, идентифицирующий этот трансформатор как имеющий мощность 15 МВА при использовании охлаждающего оборудования класса OA (масло и воздух) и мощность 20 МВА при использовании его ТВС (вентиляторы и воздушное) охлаждающее оборудование.
  • Обмотка высокого напряжения рассчитана на линейное напряжение 69 киловольт (кВ), а обмотка низкого напряжения рассчитана на линейное напряжение 13,8 киловольт.
  • В примечании Z=7,6% указано, что импеданс трансформатора составляет 7,6%. Если не указано иное, полное сопротивление, показанное на однолинейной диаграмме, основано на номинальных характеристиках трансформатора.
  • На схеме полярности показано, что трансформатор подсоединен треугольником высокого напряжения, звездой низкого напряжения, а клемма нейтрали низкого напряжения заземлена.









D.1.6 Данные распределительного устройства





Определение:



Распределительное устройство – это
основное правило. Промышленность использует его для обозначения «узлов коммутации и
отключающие устройства, а также контрольные, измерительные, защитные и регулирующие
оборудование. »



Функция:





Типы:



Распределительное устройство может
быть разделены на многие типы в соответствии со многими классификационными факторами, подобными этим
включены в изображение ниже.





Большинство
важные классификации следующие::



1- Согласно
Их уровень напряжения:





2- Согласно
Их местонахождение:



  • ЗРУ,

  • ОРУ.



3- Согласно
Их функция:



  • Дистрибьюторы МВ,

  • Дистрибьюторы НВ,

  • ЦУП (центр управления двигателем),

  • Центр нагрузки (MDB, SMDB и DP),

  • Контроль и/или мониторинг,

  • PFC (коррекция коэффициента мощности),

  • Синхронизация,

  • Зарядка,

  • АВР,

  • Управление освещением,

  • Питающие столбы.







Строительство
распределительного устройства



Первый: Средний
Распределительное устройство напряжения



Типичная среда
распределительное устройство напряжения имеет:



  • Съемные автоматические выключатели среднего напряжения

  • Отдельные купе для основного автобуса

  • Отдельные отсеки для подключения входящей/исходящей линии

  • Отдельные отсеки для автоматических выключателей, аппаратуры управления и другого вспомогательного оборудования

  • Изолированная главная шина и соединения

  • Металлические перегородки, разделяющие каждую вертикальную конструкцию и каждое отделение внутри каждой конструкции.

Распределительное устройство среднего напряжения в металлическом корпусе



Распределительное устройство среднего напряжения в металлическом корпусе по сравнению с распределительным устройством среднего напряжения в металлическом корпусе

  • Распределительное устройство среднего напряжения в металлическом корпусе: конструкции (и отсеки внутри каждой конструкции) физически отделены друг от друга заземленными металлическими перегородками.

  • Распределительное устройство среднего напряжения в металлическом корпусе: (часто связанное с оборудованием низкого напряжения) включает оборудование в отдельные металлические вертикальные конструкции. Однако отсеки не отделены друг от друга металлическими перегородками.





Второй:
Распределительное устройство низкого напряжения



Все распределительные устройства низкого напряжения могут использоваться в качестве служебных электрических вводов.
распределительное оборудование или в качестве нагрузки
центр или который подает питание на ряд меньших цепей. это
делится на:



  1. распределительное устройство,

  2. распределительные щиты,

  3. Щитовые панели.





1- Распределительное устройство



Низкий
распределительное устройство напряжения обеспечивает централизованное управление и защиту низкого напряжения
силовое оборудование и цепи в промышленности, торговле и коммунальном хозяйстве
установки, включающие трансформаторы, генераторы, двигатели и фидеры питания
схемы.

Распределительное устройство низкого напряжения



Низкий
распределительное устройство напряжения состоит из следующих компонентов:



  • Силовые автоматические выключатели низкого напряжения,

  • Ячейки автоматических выключателей,

  • Первичные и вторичные силовые соединения,

  • Вторичные отсеки управления,

  • Строений,

  • Сборные шины (главные и секционные)

  • Зоны терминации клиентов.



Распределительное устройство
обычно устанавливается на самом высоком уровне энергосистемы. Кабели или
Кабелепроводы могут использоваться для подачи питания от распределительного устройства в другие
распределительные щиты, щиты или главные нагрузки.



2- Распределительные щиты



Для
здания или объекты большего масштаба, большая одиночная панель, каркас или сборка
панели могут быть использованы для установки выключателей максимального тока и защитных
устройства, шины и другое оборудование. Эти напольные, отдельно стоящие решения
называются распределительными щитами. Распределительные щиты чаще всего доступны с
фронтальные, установленные на полу и вплотную к стене.



Распределительные щиты



основные компоненты распределительного щита включают:



Там
четыре основных типа конструкции, общие для всех распределительных щитов, но все
распределительные щиты не используют все эти типы структур:



А-
Структура главных распределительных щитов:

Это содержит
главные разъединители или основные наконечники. Он часто содержит защиту от перенапряжения, полезность
и/или измерительное оборудование заказчика.



Б-
Вытяжная конструкция:

Это
представляет собой пустой корпус с пустым пространством, через которое можно протянуть кабели.
Он обычно используется с распределительными щитами служебного входа, где
проходит через пол. Обслуживание может быть подано сверху без каких-либо открытых
проводники.



С-А
Структура распределения:

Он делит
и отправляет питание на устройства защиты ответвления, а затем на ответвление
цепи для питания последующих нагрузок. Власть переходит от входящей структуры к
структура распределения через кросс-шину.



Д-
Структура распределительного щита Integrated Facility System (IFS):

Это
включает в себя щиты, сухие трансформаторы, безобрывные переключатели и глухую заднюю панель.
поддоны для полевого монтажа другого оборудования. IFS удобна, когда панели
а трансформаторы сухого типа используются в одном помещении с распределительными щитами по мере возможности
уменьшить потребность в линейном пространстве стены и площади, необходимой для оборудования. Ключевое преимущество
IFS заключается в том, что он значительно сокращает время монтажа и подключения
и количество единиц оборудования, которое необходимо обработать.



Коммутатор интегрированной системы управления (IFS)







3- Панельные панели



А
щит — это компонент системы распределения электроэнергии, который разделяет
подача электроэнергии в ответвленные цепи, обеспечивая при этом защитную
предохранитель или автоматический выключатель для каждой цепи в общем корпусе. По сути,
щиты используются для защиты от электрических перегрузок и коротких замыканий
цепей при распределении электроэнергии по всему зданию или сооружению.

Панели



Основные компоненты щита обычно включают:



Панели
может быть установлен с использованием одного из двух распространенных подходов; заподлицо или поверхность
установлен. При скрытом монтаже панель размещается в углублении между
шпильки стены. При поверхностном монтаже панель выступает из
стена.



Панели
часто классифицируются по их общему применению на:



  1. освещение и приборы

  2. мощность.



Щиты освещения и электроприборов имеют защиту от перегрузки по току и
средство для отключения освещения, приборов, розеток и другой малой нагрузки
схемы. Все остальные щиты используются для питания и могут также питать другие
панели, двигатели и трансформаторы в общей мощности здания или объекта
системы распределения.







Распределительное устройство
Данные о рейтинге



Распределительное устройство
данные рейтинга, которые должны появиться на однолинейной диаграмме, будут следующими:





В нашем примере
для НКУ MCDS приведены следующие данные:





Согласно приведенному выше определению распределительного устройства,
его можно разбить на разные части следующим образом:



В следующей статье мы объясним данные
требуется на одной схеме лжи для каждой части КРУ из вышеприведенного перечня. Так,
пожалуйста, продолжайте следить.



предыдущие и связанные статьи перечислены в таблице ниже:



Тема
предыдущей статьи

Артикул

1- Обзор статей/курсов, дающих предварительную объяснение различных типов
Электрические чертежи.

2-
Глоссарий электрических чертежей.



3- Ресурсы, используемые для чтения и интерпретации электрических чертежей.



4-
Электрические символы и сокращения

5-
Электрические сокращения

6- Устройство
Номера функций

7-
Методы черчения с использованием графических символов и сокращений



8- Основные элементы электрических чертежей
9- Типы электрических чертежей
9.

Top
