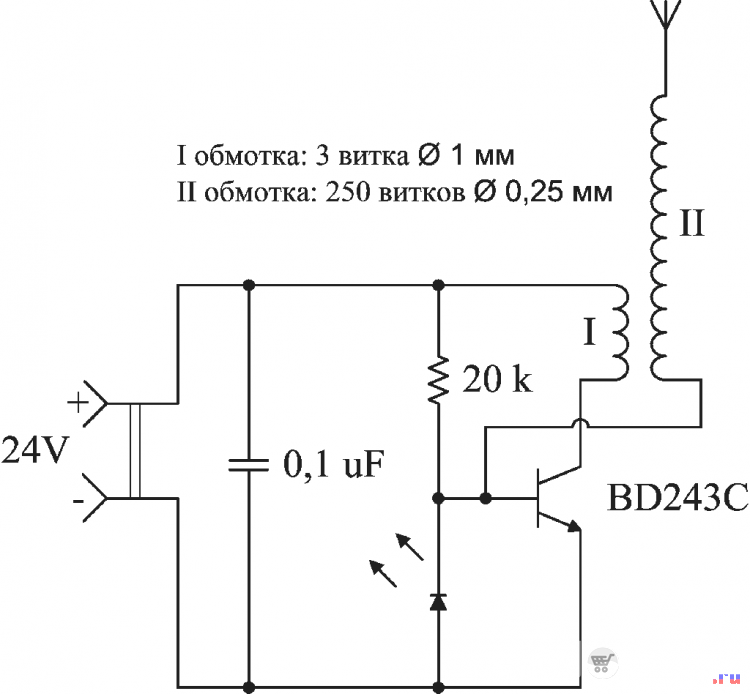

Схема довольно простая: Схема музыкального качера или катушки Тесла. И теперь видео готового устройства с демонстрацией работоспособности. Транзисторы нагреваются, поэтому их лучше установить на радиатор. В этом случае потребуется только пайка деталей на готовую плату. Кстати, изобретатель работал только с низковольтными качерами. А его последователи объединили качер Бровина и катушку Тесла, создав вот такое интересное устройство. Читайте также: Передача энергии без проводов.
Собранная электронная катушка Тесла, может служить для развлечений или экспериментов с высоким напряжением. Монтаж следует начинать с маленьких элементов: резисторы, разъемы, конденсаторы и т. д. Схема музыкальной теслы. В комплект входит инструкция на китайском языке и простенькая схема, что позволяет собрать Теслу своими руками без покупки устройства, если конечно вы заметите что на ней перепутано в обозначении 3,5 мм входа GND и Rin.
Описание полу-мостовой демонстрационной катушки Тесла с аудио модуляцией. Для того, чтобы проигрывать музыку высоковольтными разрядами нужны транзисторная катушка Тесла, пульт управления он же прерыватель, способный передавать ноты в схему управления генератора и источник сигнала – ноут-бук, ПК или музыкальная клавиатура. Это всё подключается вместе и в итоге получается весьма эффектное представление — поющая катушка. Смотреть на музыкальные разряды гораздо лучше, чем на просто разряды. О чем идет речь можно понять из видео. БП — это схема плавного запуска и выпрямитель с фильтровым конденсатором.
Схема музыкального качера Тесла. В пакетике есть все необходимые детали. Вторичная катушка, металлический шар для разряда, блок питания. Сборку начнём с маленьких компонентов. Стоит он меньше 4 доллара. Запускаем блок питания. Из-за маленького потребления тока можно сделать USB качер. Теперь берем адаптер из комплекта на 12 вольт, 2 ампер. Подключаем схему к нему. Конструктор трансформатора Теслы готов. Но давайте сделаем из него музыкальный качер. Добавляем пару деталей.
Музыкальные катушки Тесла, сделанные по первому принципу (в основном это DRSSTC), принимают на вход MIDI-сигнал, и издают трещащие пронзительные звуки, напоминающие мелодии со старых мобильников; звуковые трансформаторы Тесла второго типа работают как ионофоны, т. просто усиливают поступающий на вход сигнал с плеера или другого источника звука, как это делает любой звуковой усилитель, с той лишь разницей, что источником звука. здесь является разогретая плазма разряда. На данный момент известно два принципиально различных способа сделать такую звуковую катушку Тесла на транзисторах.
[моё] Длиннопост Drsstc Музыкальные инструменты Катушка Тесла Моё. ТС, голосов за 2 часа, собственноручная катушка тесла. Пикабу такое не сильно одобряет.
OneTesla — это небольшая катушка Тесла, подключаемая через порт MIDI и играющая музыку электрическими разрядами. Само устройство, которое в высоту около 25 сантиметров, может выдавать молнии длиной до полуметра. Этот агрегат может устроить неплохое шоу и удивить ваших друзей музыкальной плазмой. Как она играет музыку?
Музыкальная катушка Тесла. Работа призёра открытой городской научно-практической конференции «Инженеры будущего» в секции «Приборостроение, микроэлектроника и схемотехника» среди работ учащихся 10?11 классов. Направление работы: Электромагнетизм. Мероприятия: Открытая городская научно-практическая конференция «Инженеры будущего» года. Схема данного проект является современной версией катушки Тесла и представляет собой качер Бровина, где тоже присутствует резонансный трансформатор высокой частоты. Разработать конструкцию и технологию сборки музыкальной катушки Тесла, собрать данное устройство.
Приветствую, радиолюбители-самоделки, а также все любители высоких напряжений! Обычно при упоминании словосочетания «катушка Тесла» люди сразу же представляют себе огромные столбы с человеческий рост с металлическими шарами наверху, из которых с сильнейшим грохотом бьют невиданных размеров молнии.
как музыкальный инструмент Зевсофон !!! Естественно, само определение, «музыкальный» .. данному устройству отнести нельзя, но в общей картине как вспомогательный элемент издающий или воспроизводящий звуки бога молний и его музыки, точно подойдет. Что же в такое музыкальный инструмент? Не углубляясь в точные формулировки, следует сказать, что это предмет, издающий звуки при помощи человека. Для создания музыки на первичную обмотку Катушки Тесла, через схему управляющей мощностью питания подают сигнал с усилителя, который в свою очередь может быть подключен к любому музыкальному инструменту или MIDI устройству.

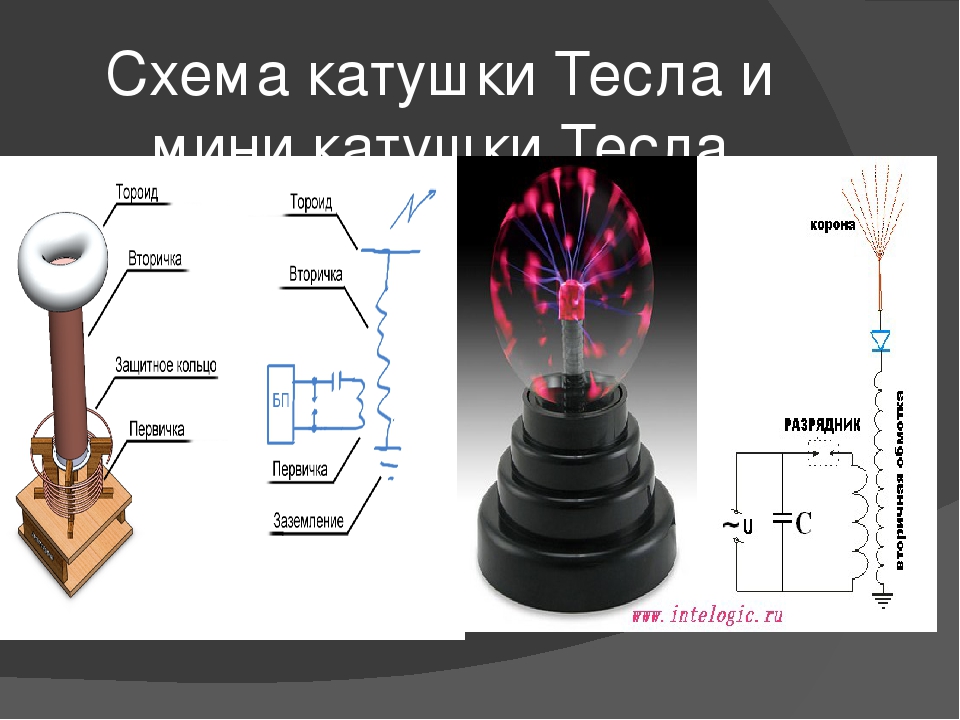

Катушка Тесла представляет собой резонансный трансформатор, который продуцирует высокое напряжение на высокой частоте. Данное устройство воспроизводит музыкальные звуки, нагревая воздух и создавая продольные волны, которые воспринимаются на слух в качестве мелодии. Вы слышите само электричество. Катушки управляются с помощью волоконно-оптической линии.

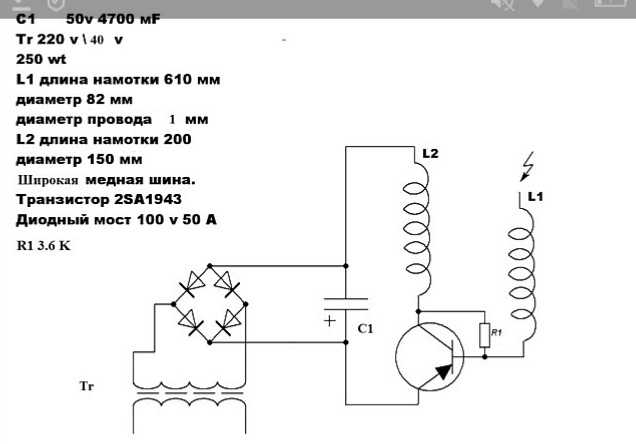

Катушка Тесла представляет две катушки L1 и L2, которая посылает большой импульс тока в катушку L1. У катушек Тесла нет сердечника. На первичной обмотке наматывают более 10 витков. Вторичная обмотка тысячу витков. Еще добавляют конденсатор, чтобы минимизировать потери на искровой разряд. Катушка Тесла выдает большой коэффициент трансформации. Схема катушки Тесла простая. Это простейшее устройство катушки Тесла создает стримеры. Из высоковольтного конца катушки Тесла вылетает стример фиолетового цвета. Вокруг нее есть странное поле, которое заставляет светиться люминесцентную лампу, которая не подключена и находится в этом поле.

DRSSTC 1.2 — MIDI модуляция разрядов — TechnoAttic

Описание полу-мостовой демонстрационной катушки Тесла с аудио модуляцией.

Для того, чтобы проигрывать музыку высоковольтными разрядами нужны транзисторная катушка Тесла, пульт управления он же прерыватель, способный передавать ноты в схему управления генератора и источник сигнала – ноут-бук, ПК или музыкальная клавиатура. Это всё подключается вместе и в итоге получается весьма эффектное представление — поющая катушка. Хотя на протяжении проходивших мини концертов меня не оставляло ощущение о том, что это всё есть масштабное баловство. Похоже, что тут уже ничего не поделать и сложилась такая молодежная поп-культура. Сегодня в мире организуются целые масштабные представления с катушками Тесла, концерты и Тесла шоу которые собирают много любопытствующих. Смотреть на музыкальные разряды гораздо лучше, чем на просто разряды. О чем идет речь можно понять из видео.

Чтоб получить подобные результаты нужно собрать следующую схему.

Рисунок 1 – Структурная схема подключения аудио сигнала к DRSSTC

Есть и другие варианты, но такая схема наиболее проста. Рассмотрим кратко каждый блок.

Катушка Тесла DRSSTC.

В качестве генератора выбрана DRSSTC 1, которая использовалась для однопроводной линии. Она была почти полностью переделана и стала DRSSTC 1. 1. Первоначальный вид устройства можно посмотреть тут. В генераторе использован полу-мостовой коммутатора тока с транзисторами IRGP50B60PB1. Полу-мост и GDT остались без изменений.

Драйвер.

Силовая часть управляется универсальным драйвером Стивена Варда UD1.3b. Схема в оригинале. Описание на сайте автора.
Собранная схема представлена на рисунке 2.

Рисунок 2 — Плата управления DRSSTC

Плата прячется в металлический корпус, чтоб не ловить наводки от ВЧ поля катушки. Рассмотрение принципа работы схемы помещено в отдельную статью.

Блок питания.

БП — это схема плавного запуска и выпрямитель с фильтровым конденсатором. Так же в нем есть предохранитель на 5А, помехоподавляющий конденсатор и на одну плату со всем этим прикреплен понижающий трансформатор 220/18 для питания низковольтной электроники. Схема плавного заряда электролитов состоит из реле и зарядных резисторов. Прочитать о ней можно здесь.

Рисунок 3 — Блок питания

Через 5-6 сек. после подачи напряжения питания срабатывает реле и генератор можно запускать. При этом не происходит броска тока, так как конденсатор большой емкости зарядился через резисторы.

Рисунок 4 — Внутреннее содержание корпуса

Кроме драйвера, БП и контурных конденсаторов в корпусе находятся трансформаторы тока для организации обратной связи и защиты от превышения контурного тока (OCD). Как они работают, тоже уже написано.

Резонансный трансформатор.

Первичный контур сделан из переключаемой емкости и конической первичной обмотки, выполненной проводом Ø3мм, 12 витков. Резонанс на 10-ом витке.

Рисунок 5 — Первичная и вторичная обмотки резонансного трансформатора

Батарея MMC собрана из конденсаторов CBB81. Общая емкость составляет 147нФ 4кВ. Для работы с вторичной обмоткой, специально сделанной для этого проекта, емкость составляет 47нФ. В связи с переключаемой емкостью генератор универсален и может работать с различными вторичными обмотками.

Рисунок 6 — Конденсаторы первичного колебательного контура

Вторичная обмотка выполнена проводом Ø0,18мм на каркасе Ø11 см. Всего 1200 витков. Длина намотки 25см.

Емкость для вторичной обмотки сделана из алюминиевого гофрированного воздуховода. Согласно расчету тороид должен быть с внешним диаметром 18см и диаметром самой трубы 8 см. Такого тороида не нашлось и гофры в магазине не оказалось. Ближайшим по размеру являлся тороид от одной старой SSTC, он без дела лежал на чердаке и в результате оказался на вершине вторичной обмотки. Его внешний диаметр 21-22 см. Это больше расчетного значения, но катушка с ним запустилась и создавала разряды до 30см.

Спустя некоторое время всё же решено было достичь расчетных значений. Был построен тороид требуемого диаметра из алюминиевых колец. Кольца держаться с помощью пластиковых кругов. Чтоб кольца не развалились, они дополнительно склеены термо-клеем.

Рисунок 7 — Тороид из колец

Катушка с таким тороидом почему-то работать отказывалась пока все кольца не были соединены тонким куском провода в одном месте.

Рисунок 8 — Соединение колец проволкой

Для сравнения два видео с разными тороидами. Все прочие параметры генератора не изменялись. Длительность импульса 115-120мкс.

При уменьшении внешнего диаметра тороида разряды возросли до 35-40 см. Это еще раз доказывает, что в трансформаторах Тесла важен точный частотный расчет связанных контуров и соблюдение четверть-волнового резонанса на краях высоковольтной катушки. При этом нужно стараться сделать катушку так, чтобы вышеназванные параметры были достигнуты при наибольшем размере емкости на верхнем выводе вторичной обмотки. В данном случае катушка рассчитана на небольшой тороид.

Предполагалось сделать внешний вид всего устройства в стиле Half-Life 1, но эта идея была оставлена на половине пути.

Еще одной мерой по увеличению длины разряда стало уменьшение разрядного штыря на 1см. При этом начал срабатывать ограничитель тока, который был установлен на 150А. Среднее потребление от сети составляет 220В 2-3А, на некоторых нотах ток возрастает до 4А.

После длительных запусков выяснилось, что нагревается первичная обмотка. Похоже, что она тормозит дальнейший рост длины разряда при увеличении длительности рабочего импульса, потому что сделана из провода небольшого диаметра. Немного греются конденсаторы, транзисторы и электролит питания, а самым горячим оказался трансформатор 220/18В, 0,555А. Следовало брать этот трансформатор мощностью 15-20 Ватт, хотя по предварительным расчетам 10Вт было вполне достаточно.

Прерыватель и USB-MIDI переходник.

Рисунок 9 — Пульт управления (Прерыватель)

Прерыватель получился весьма приятный на вид. Внутри корпуса собранная схема прерывателя i1 разработчика BSVi. Все подробности, прошивка и схема на сайте автора. В написании программ для микроконтроллеров типа ATmega разбираться не хотелось и по этому была собрана эта схема с готовой прошивкой.
Прерыватель оказался весьма хорош. Сперва были спалены несколько SMD конденсаторов мощным паяльником и прерыватель работал нестабильно, часто перезагружался, плохо переключались режимы работы. Потом конденсаторы были заменены и всё стало нормально работать. Кроме режима проигрывания MIDI есть стандартные для DRSSTC непрерывный режим и режим с прерываниями. Прерыватель подключается к DRSSTC трех-метровым оптическим патч-кордом.

Для загрузки прошивки в микроконтроллер понадобился программатор. В моем случае он выглядел как на рис.10.

Рисунок 10 — Программатор для ATmega

Использовалась программа USBASP AVRDUDE PROG, она скачена откуда-то из интернета.

Важной частью в этой системе является USB-MIDI переходник. Его можно построить по схеме, которых в интернете много, а можно не мучиться и купить. Я выбрал второй вариант.

Рисунок 11 — USB-MIDI переходник

Ноут-бук или ПК.

В этом пункте всё понятно из названия. Мелодии в формате MIDI проигрываются с помощью плеера в котором есть возможность назначить выходной порт. Например подойдет Midi player 2.6 (by Falcosoft). Его размер около 1 Мб. В основном все мелодии скачены с сайта OneTesla. Вот одна для примера (Ievan Polkka.mid).

Спустя какое то время катушка модернизировалась до версии 1.2. Статья была написана давно и лежала на жестком диске. Чтоб её не редактировать, изменения отражены на схеме, которая всё-таки была нарисована (хотя не планировалась). Изменился драйвер, транзисторы полумоста, конденсатор питания и куча мелких доработок.

Схема DRSSTC 1.2

Когда все части собраны и настроены, подключаем катушку Тесла к ноут-буку и устраиваем концерт, но не забываем технику безопасности.

Видео

Звучание различается при съемке разными устройствами. Лучше конечно это смотреть и слушать в живую.

Кто-то снимал на один смартфон,

кто-то на другой.

Продолжение темы музыкальных катушек.

МУЗЫКАЛЬНАЯ ПЛАТА BLUETOOTH TESLA COIL

Музыкальная катушка Тесла, выгравированная на печатной плате. Схема также включает в себя повышающий преобразователь для получения больших дуг при напряжении всего 12 В.

Детали

Это не обычная катушка тесла, как вы можете видеть на фотографии выше, вторичная катушка катушки тесла фактически вытравлена на печатной плате, основная причина, по которой я это сделал, заключалась в том, что я не хотел наматывать катушки. пока мои пальцы не онемели, а также потому, что он меньше. Прежде чем я скажу вам больше, я хотел бы сказать вам, что этот проект имеет дело с высоким напряжением и ЕСЛИ ВЫ НЕ ПОНИМАЕТЕ, ЧТО ДЕЛАЕТЕ, ВЫ ПОЛУЧИТЕ ТРАВМУ, но не расстраивайтесь, я дам вам достаточно информации, чтобы сделать эту сборку максимально простой. Это устройство действительно портит любую чувствительную электронику, поэтому держите телефоны, планшеты, компьютеры на расстоянии не менее полуметра, если у вас есть кардиостимулятор, не стройте его.

ВОТ ЦЕЛИ ПРОЕКТА :

Все это должно питаться от одного источника питания 12В.
Он должен воспроизводить музыку, как настоящую музыку со словами, а не этот 8-битный электронный мусор.
это должно быть Bluetooth, чтобы я не сломал свой телефон.
Схема должна быть максимально простой. Плата
должна быть того же размера, что и плата катушки.
должен играть не менее 10 минут без перегрева
BIG ARCS

1
СХЕМА
Не волнуйтесь, я объясню, как все это работает пошагово.
2
ПОВЫШАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ
Так как я хотел питать эту штуку от источника питания 12 В и при этом получать довольно большие дуги, я должен повысить напряжение 12 В до более высокого напряжения, , и эта схема достигает этого. uc3843 представляет собой ШИМ-контроллер , который посылает прямоугольную волну на MOSFET Q4, эта прямоугольная волна не имеет фиксированного рабочего цикла, потому что он определяет выходную мощность, чем выше рабочий цикл, тем выше напряжение и наоборот . uc3843 управляет напряжением, сравнивая его с эталонным напряжением, которое установлено на 2,5 В, поэтому все, что мне нужно сделать, это поставить делитель напряжения на выход, который настроен на выход 2,5 В, и подать его обратно на контакт обратной связи микросхемы. uc3843.
Я использовал резистор R5, чтобы получить переменное напряжение на выходе, что дает мне диапазон напряжений от 33В до 65В . R11 и C8 устанавливают выходную частоту , которая составляет 116 кГц . R9 — резистор для измерения тока , R12 и C9 — фильтр нижних частот, который отфильтровывает любые выбросы на резисторе для измерения тока. Токоизмерительный резистор установлен на 0,2 Ом, так как я не хотел, чтобы от моего источника потреблялось более 5 ампер. uc3843 достигает этого путем сравнения выходного сигнала R9 с опорным сигналом 1 В , поэтому согласно закону Ом (V/I = R) => 1 В/5 А = 0,2 Ом. R10 и C6 цепь плавного пуска , это потому, что я не могу настроить преобразователь на сверхвысокое напряжение из-за пусковых токов. Он работает, заряжая конденсатор через резистор, что требует времени, которое предотвращает пусковой ток . D1 используется в качестве обратноходового диода для защиты MOSFET от индуктивных выбросов . C7 и R1 являются компонентами компенсации , которые помогают сохранить выход повышающего преобразователя стабильный , расчет этих двух значений может быть сложным, поэтому я просто оставил постоянную емкость 10 нФ и менял сопротивление, пока не получил подходящий выход.
Если вы хотите получить более подробную информацию о том, как рассчитать частоту генератора, резистор датчика тока, выходное напряжение, компенсационную схему и просто лучше понять , как работает uc3843, тогда посетите техническое описание (ссылка).
3
ДРАЙВЕР
Теперь эта часть схемы управляет MOSFET Q3 на резонансной частоте вторичной катушки. Первоначально МОП-транзистор включится и пропустит ток через первичную обмотку катушки тесла, которая создает магнитное поле и заставляет магнитный поток течь через вторичную катушку, которая создает большее магнитное поле, , и это магнитное поле колеблется на резонансной частоте. катушки эта резонансная частота равна подается на 74HC14N , который как раз и не гейт. Причина не затвора состоит в том, чтобы преобразовать синусоидальную волну резонансной частоты в прямоугольную волну для управления MOSFET, и есть 2 не затвора, потому что я не хотел, чтобы сигнал был на 180 градусов не в фазе.
D4 и D3 фиксируют синусоиду до 5В. D6 должен дать полевой сигнал более быстрого выключения. D10 используется для защиты затвора полевых транзисторов от высоковольтных переходных процессов, которые часто случаются, поскольку мы работаем с устройством, единственной целью которого является создание высокочастотных дуг высокого напряжения.
UCC37322 — это драйвер затвора , который помогает управлять затвором MOSFET, это важно, поскольку нам нужен хороший сигнал затвора, чтобы иметь меньшие потери и лучшую производительность . Контакт 2 является входным сигналом драйвера затвора, который подается на резонансную прямоугольную волну. Контакт 3 — это контакт включения, на который подается высокий уровень через внутренний резистор. Этот контакт включения может включать и выключать UCC37322 (включается, когда на него подается высокий уровень или остается плавающим, и выключается, когда он притягивается к земле). Этот контакт подключен к прерывателю цепи, который управляет включением/выключением UCC37322.

Посмотреть все 9 инструкций

Нравится этот проект?

Делиться

Музыкальные катушки Тесла: Создание музыкальных искр

Музыкальная катушка Тесла — это электрическое устройство, использующее высокое напряжение для создания искр, которые можно использовать для создания музыки. Катушки Теслы названы в честь их изобретателя Николы Теслы, который изобрел их в 189 г.1. Катушки Теслы могут создавать искры длиной до нескольких футов, и их можно использовать для создания различных звуков, включая музыку. Музыкальные катушки тесла изготавливаются путем подключения источника высокого напряжения, например батареи, к конденсатору. Затем конденсатор соединяется с катушкой из проволоки, намотанной на металлический сердечник. Когда конденсатор заряжается, он отдает свою энергию в катушку, в результате чего катушка испускает искры. Искры перескакивают с катушки на металлический сердечник и при этом издают жужжащий звук. Изменяя размер конденсатора, количество заряда, который он может удерживать, или количество витков в катушке Тесла, можно изменить высоту жужжащего звука. Музыкальные катушки Тесла можно использовать для воспроизведения различных песен, и они часто используются в научных демонстрациях. Их также можно использовать для создания спецэффектов в фильмах и телешоу.

Шаги по созданию цельного музыкального состояния можно найти здесь. Катушка Тесла (SSTC) представляет собой катушку, предназначенную для передачи электричества Тесла . Это человек, который играет на гитаре. В результате этого руководства мы рассмотрим, что такое катушки Тесла, на что они способны, некоторые варианты и как их сделать. Трансформатор с повышающим напряжением на 100 вольт известен как катушка Тесла. Они относятся к диапазону низкого напряжения и поднимаются до сотен, если не тысяч вольт в шаге. Катушка Тесла бывает двух типов: полупроводниковая и искровая.

Магнитного поля нет, потому что это слабосвязанные трансформаторы без сердечника. Два витка проволоки расположены относительно близко друг к другу, но между ними есть зазор. В воздухе не так много электричества, потому что он не может его проводить, но достаточно магнетизма, чтобы сделать это возможным, используя несколько колебаний. Твердотельные катушки Тесла (SSTC) заменяют свечи зажигания, используя MOSFET и IGBT. Поскольку искровой разрядник действует как переключатель, вы можете изменить расстояние между двумя точками, чтобы сделать его работу более эффективной. Резюме myMusicalTesla показано на изображении выше. В двух словах, катушка Тесла представляет собой схему LRC (индукторно-резонансный конденсатор), которая слабо связана с цепью LRC.

Из-за слабой связи часть энергии не проходит через систему в каждом цикле. Целью системы является передача как можно большего количества энергии за цикл, и подача питания на первичную обмотку на резонансной частоте вторичной обмотки может помочь в достижении этой цели. Мы используем катушки Тесла, чтобы быстро и без особых усилий повышать напряжение сверх нагрузки, ионизируя воздух до тех пор, пока напряжение не достигнет такого высокого уровня, что возникнут искры. В принципе, все есть. Источником этого является MyRIO от National Instruments, позволяющий мне управлять катушкой Теслы по беспроводной сети (благодаря встроенному беспроводному адаптеру) и детерминистически переключаться между платформами FPGA. SSTC используют ту же идею, что и полумосты или полные мосты транзисторов для подключения первичной катушки и переключения тока. Поскольку я сделал схему небольшой (10 см / 10 см), я отправил файлы Gerber в компанию по производству печатных плат — я получил десять за 26 фунтов стерлингов, что я подумал, что это фантастика.

На следующем шаге я рассмотрю основные компоненты схемы более подробно. Внутренние обратноходовые диоды распространены в IGBT, но некоторые (включая меня) были интегрированы со специальными обратноходовыми диодами. Это критично для ТС, и я объясню почему. Переключатели могут быть включены, выключены или находиться в дополнительных состояниях, а также они могут быть включены, выключены или находиться в соответствующих состояниях. Это означает, что вы никогда не сможете переключать их одновременно. В результате мы придумали концепцию мертвого времени. Большинство микроконтроллеров имеют 3-вольтовую логику и могут обеспечить ее только при высоком уровне их выходов.

Эти устройства обеспечивают почти достаточный ток для полного переключения затворов IGBT, но его недостаточно для быстрого их включения. В катушку добавлены обратные диоды для передачи накопленной в ней энергии на землю. Последним шагом в коммутации цепей является IR2110. Этот драйвер был мне знаком еще в студенческие годы, и я увидел в нем хороший выбор для этой конструкции. На шаге 6 подайте на катушку Тесла напряжение постоянного тока. На шаге 7 для преобразования этого напряжения в переменное используется мостовой выпрямитель. Сигнал должен прерываться 100 раз в секунду, чтобы отправить сигнал на TC, что приводит к тону 100 Гц.

В шаге 9 используйте повторение частоты импульса для создания прямоугольной волны. Поскольку мы живем в этом мире, мы можем использовать свое воображение для создания музыки. Вторичная катушка — это часть катушки Теслы, которая занимает больше всего времени. Когда воздух расширяется и сжимается, появляются продольные волны, подобные тем, которые наблюдаются в громкоговорителе. У меня есть около 1000 витков на 4,5-дюймовой трубе из ПВХ (тот же материал, который используется для изготовления дренажных труб). Я завел трубу на резонансную частоту 115 кГц, которая измерялась на расстоянии 25 см. Чтобы индуцировать напряжение во вторичных обмотках DRSSTC, первичный конденсатор должен генерировать магнитное поле.

Соотношение коэффициентов между двумя катушками должно быть в пределах от 0,13 до 0,22. Поскольку Barts JavaTC вычисляет это за вас, это невероятно полезное приложение. Если вы нажмете на каждый подзаголовок, вы попадете на более подробное объяснение того, что там есть. Загрузить верхнюю загрузку относительно просто, но материал должен быть гладким и круглым. Чтобы сделать верхнюю загрузку, я использовал два полистироловых половинки пончика в качестве клея на крышке от краски и серебряную ленту. Я бы порекомендовал сделать мою печатную плату из файлов Gerber, которые вы приложили. Если вы не возражаете против использования печатной платы, вы можете просто поменять местами полоски.

Я хотел бы увеличить длину искры в своем ТК, немного расширив ее. Кроме того, я хотел бы сделать код более гибким для лучшего разрешения БПФ при более высоких частотах дискретизации. Если вам интересна эта история, вы также можете узнать, как эти ребята создали свои политональных катушек Теслы .

Как создавать музыку с помощью катушки Теслы?

Звук создается путем нагревания и вибрации молекул воздуха вокруг катушки Тесла с определенной скоростью. Вы можете изменить частоту катушки Тесла для воспроизведения музыки, изменяя высоту звуковых волн в секунду: чем больше звуковых волн, тем выше тон, а чем меньше звуковых волн, тем ниже звук.

Набор для сборки Tesla OneTS в настоящее время продается по цене 11 долларов США. Поскольку схема резонансного трансформатора заставляет электричества петь , используется катушка Тесла. В комплекте предоставляется музыкальный инструмент, который обучает семьи основам электричества. Контролируйте уровень энергии вашей катушки, чтобы она искрила в нужное время и в правильной последовательности, чтобы создать инструмент, который звучит красиво. Эта модель стоит 399,99 долларов, что на 11% меньше, чем MSRP уроков игры на скрипке, но при этом она намного тише.

Катушка Теслы, как чрезвычайно опасное оружие, обладает способностью создавать одни из лучших дисплеев в игре. Выходной сигнал берется от 120 В переменного тока на схему трансформатора и драйвера с напряжением более 800 кВА, в результате чего получается схема трансформатора и драйвера с напряжением более 800 кВА. Когда напряжение достигает более 1 000 000 вольт, говорят, что он разряжается в виде электрической дуги. Катушки Теслы-ловушки смертельны для любых ближайших противников. Оружие имеет высокую проникающую способность и четыре эффекта урона. Одновременно использовать катушки Тесла могут только два игрока, поэтому третья ловушка будет размещена после того, как самая старая ловушка будет уничтожена. С помощью катушки Теслы вы можете наносить урон своим врагам, а также устранять надоедливых игроков, которые пытаются помешать вашему прогрессу. Вы должны избегать уничтожения слишком многих из этих ловушек, потому что вы будете уязвимы, если сделаете это.

Радиоприемники все еще используют катушки Тесла?

Тесла получил американское гражданство в 1891 году, в том же году, когда он изобрел катушку Теслы. Катушка трансформатора представляет собой электрическую цепь, которая преобразует электричество низкого и высокого напряжения в ток. Эти транзисторы используются не только в радио- и телеприемниках, но и в беспроводной передаче.

Когда катушка Теслы использовалась для музыки?

Thunderbolt, перформанс Бьорка 2011 года, был посвящен поющей катушке Теслы.

Можете ли вы сделать свою собственную катушку Тесла?

Кредит: Instructables

Катушка Тесла должна состоять из первичного конденсатора, узла искрового разрядника и первичной катушки индуктивности, которые должны быть соединены одна за другой. Наконец, подключите вторичный конденсатор и вторичную катушку индуктивности.

Инженер-электрик использует катушку Тесла, чтобы продемонстрировать способность электричества путешествовать по воздуху. Беспроводное питание доступно для неоновых ламп, люминесцентных ламп и люминесцентных ламп. Как сделать дома? Не нужно беспокоиться об этом, и вы можете сделать его из подручных материалов. Проще говоря, если вы заказываете детали онлайн, вы сможете быстро их собрать. Я бы сказал, что пластиковая коробка, которую я использовал для изготовления катушки Тесла, выглядит довольно неплохо. 3D-принтер может создать коробку.

Для меня нет такого понятия, как владелец. Если ваша катушка Тесла не работает должным образом, есть вероятность, что она не будет работать. Отключите провода к первичной катушке, а затем снова подключите их к внешней стороне. Это не то же самое, что обычная лампочка, но это более заметно. ЭДС создаст свечение внутри КЛЛ в результате сильной ЭДС, создаваемой катушкой. Свет в неоновой лампе состоит из газов, и у нее есть два электрода, которые соответствуют одному положительному и другому отрицательному. При подаче на электроды высокого напряжения газы начинают светиться. Тот же принцип применим к лампе CFL. Даже если он очень тускло освещен, катушка Тесла может передавать светодиод по беспроводной сети.

Целью создания катушки Теслы является учет нескольких факторов. Размер катушки следует учитывать в первую очередь. Сила, которую вы хотите использовать, определяется мощностью, которую вы выбираете. Используемый тип катушки. И искровые разрядники, и транзисторы подразделяются на два типа. Катушки с искровым разрядником — это более старый тип, который дешевле, но они не так эффективны, как те, что были в прошлом. Транзисторные катушки более эффективны, но и дороже. Есть несколько других факторов, которые следует учитывать, включая конденсаторы. Для стабилизации катушки потребуется конденсатор, но может потребоваться добавить больше в зависимости от используемой мощности. Если вы только начинаете, катушка искрового разрядника должна быть первой, которую вы используете. Поскольку они дешевле и с ними легче работать, можно перейти на транзисторную катушку, если вам требуется больше мощности. Покупка правильных деталей сэкономит вам деньги; бывшие в употреблении часто значительно дешевле, и вы даже можете получить их бесплатно. Вам следует заказать необходимые детали, если вы хотите использовать катушку Тесла в образовательных целях. Хотя некоторые из вышеперечисленных элементов, такие как крышки MMC, магнитная проволока и хороший ПВХ, можно спасти, другие придется заменить. Небольшую катушку можно сделать менее чем за 100 долларов. Большая катушка Тесла с хорошими деталями может стоить несколько сотен долларов. Очень весело использовать катушку Теслы для научных проектов или просто потому, что это круто.

Набор музыкальных катушек Тесла

Набор музыкальных катушек Тесла — отличный способ создать собственные музыкальные инструменты. С помощью этого комплекта вы можете создавать широкий спектр звуков, от простых до сложных. Вы также можете создавать различные визуальные эффекты, делая вашу музыку еще более интересной для просмотра.

Как сделать катушку Теслы

Катушка Тесла — это высокочастотный трансформатор с воздушным сердечником, изобретенный Николой Тесла в 1891 году. Он используется для производства высоковольтного, слаботочного и высокочастотного электричества переменного тока.

Никола Тесла создал катушку Тесла в рамках своих экспериментов по созданию высоковольтных электрических разрядов. Катушка Тесла представляет собой свернутый металл, который излучает тепло и расширяет воздух вокруг себя (как если бы его действием генерировался гром). В результате их электрические поля также могут вызывать сбои в работе электронных устройств, поэтому вы можете поместить свою катушку Тесла в отдаленном месте. Необходимо изготовить первичную катушку индуктивности. Если вам нужен трансформатор, вы можете приобрести его в магазине излишков колледжа или в Интернете. Для каждого искрового разрядника вам понадобится кусок металла толщиной не менее четверти дюйма (6 миллиметров). Вторичная катушка должна иметь ту же резонансную частоту, что и первичная катушка, чтобы функционировать должным образом.

Убедитесь, что у вас достаточно импульсных дросселей. Дроссель представляет собой небольшую катушку индуктивности, которая не позволяет узлу искрового разрядника разрушить трансформатор источника питания и вызвать создание импульсов. Поскольку катушка Тесла может ударить человека током и убить его, к ней нельзя прикасаться, когда она включена. Чтобы построить эффективную катушку Теслы , очень важно изучить и применить множество математических уравнений. Конденсатор следует размещать рядом с металлическим предметом, который не соприкасается, но достаточно близко, чтобы из него не вырвались стримеры. Когда катушка Тесла прикреплена к объекту, такому как лампочка или люминесцентная лампа, катушка Тесла вырабатывает электричество, в результате чего свет загорается.
