Схема монтажа узо: схемы подключения для однофазных и трехфазных сетей

Как подключить УЗО: схемы подключения, правила

Чтобы избежать утечки тока, применяют устройства защитного отключения, которые обнаруживают неисправность в электроприборах выключают сеть, используемую для питания оборудования.

Но как правильно подключить УЗО, на что обратить внимание — на эти вопросы ответим в статье.

Правило №1

Составлением схемы подключения УЗО в электрощитовую занимается проектировщик или электрик-монтажник. Эту процедуру проводят заранее.

Установкой системы защиты занимается квалифицированный электрик с большим опытом работы в этой сфере. Самостоятельное подключение УЗО в электрическую сеть приведет к неправильному функционированию оборудования и аварийной ситуации.

Правило №2

Для сетей с L- и N-проводниками применяется способ подключения УЗО без заземления. Схема подходит для старых зданий и сооружений, в которых не предусмотрена PE (заземление).

Однофазная электросеть

Для 1-фазной электросети существует несколько способов подключить защитное устройство:

• Общее УЗО

Прибор устанавливают в щитовую на выходе силовой линии. На схеме он будет располагаться между вводным двухполюсным автоматом и распределительными автовыключателями с одним полюсом.

В подключении УЗО прибор сможет защитить все рабочие линии однофазной сети.

Важно. Если используется общее УЗО без заземления, нельзя определить в какой линии произошла утечка тока. Здесь устройство защиты применяется не на отдельные линии, а на всю систему.

• Общее УЗО + электросчетчик + заземление

При подключении УЗО в однофазную сеть с заземлением и электросчетчиком, проводники питания могут подключаться в разных направлениях. Чтобы не ошибиться, следует изучить техпаспорт устройства защиты.

• Общее + групповое УЗО

Такая схема подключения считается максимально надежной. Здесь групповые устройства защиты, контролирующие аварийную ситуацию в электросети, дублируются общим УЗО.

Чтобы обе защиты не срабатывали одновременно, необходимо выбирать их селективно.

Преимущества этой схемы:

• Высокий уровень безопасности подключения дифреле и дифавтомата.
• Надежная защита всей системы в целом и каждой линии по отдельности.

Важно. Использование общего и группового защитных приборов — это дополнительные денежные вложения. Также схема требует много места для размещения в электрощите.

Подключение для трехфазной сети

УЗО подключается после вводного автоматического выключателя. Необходимо учитывать, что в схеме для 3-фазной электросети может использоваться групповая защита — 1-фазные и 3-фазные устройства. Здесь соблюдается селективная чувствительность к утечкам тока:

• На общем — 300 мА.
• На групповом — 30 мА.

Если вы не знаете, как подключить нулевое УЗО, обратитесь за помощью к специалистам, которые соблюдают все техрегламенты и обеспечивают максимальную безопасность во время монтажа.

Как подключить УЗО правильно: 7 схем с фото

В своей практике я не раз сталкивался с тем, что дорогая защита, на установку которой затрачено много сил и средств, не срабатывала при аварийной ситуации. Это приводило к очень серьезным повреждениям оборудования.

Для таких случаев энергетики страхуются резервными устройствами, сразу планируя их действие проектом. В домашней проводке так не поступают: слишком дорого.

Поэтому надо хорошо представлять, как подключить УЗО правильно в действующую схему, что я и рассматриваю ниже для типовых случаев безопасного питания электричеством оборудования квартиры либо дома.

Содержание статьи

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Схемы подключения однофазного УЗО: 3 варианта использования в квартире

Модуль защиты в квартирном щитке может монтироваться на:

• вводе для контроля всего рабочего оборудования, подключенного к проводке;
• одной проблемной линии, например, для ванной комнаты или кухни, обладающих повышенной степенью влажности;
• несколько магистралей с розеточными группами.

Вводное УЗО: защита всей проводки в квартирном щитке

Устройство защитного отключения на вводе в квартиру устанавливают непосредственно за счетчиком и вводным автоматическим выключателем.

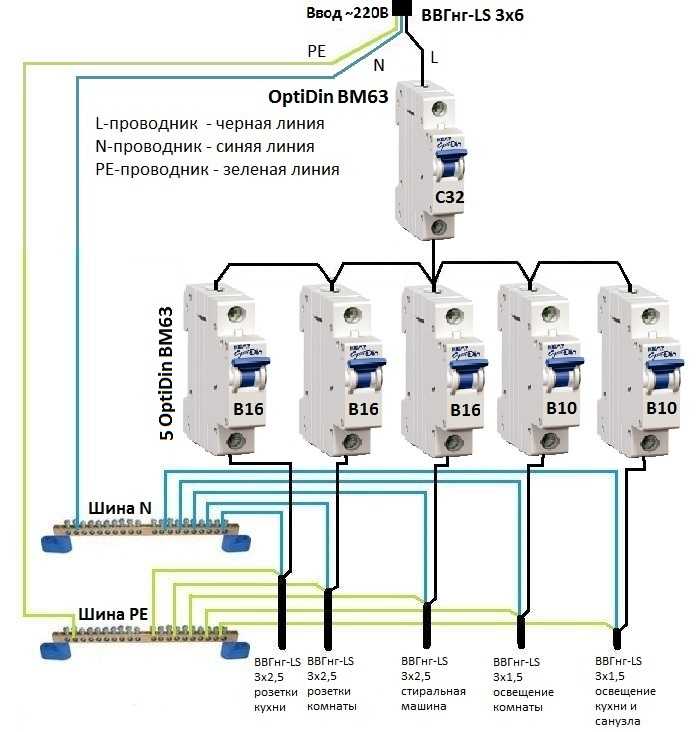

Пример расположения модулей защит, показанных на фотографии электрического щитка, дополняет поясняющая схема. Для ее ввода используется обычный автоматический выключатель однофазного исполнения.

Он разрывает только потенциал фазы аварийного тока. Это вполне приемлемо для обеспечения большинства задач, которые стоят в вопросах безопасности бытовой проводки.

Схема с двухполюсным автоматом ввода создается по такому же принципу за исключением того, что потенциал нуля проходит через его вторую магистраль на вход вводного УЗО.

После выхода с устройства защитного отключения потенциал нуля подключают к отдельной изолированной шинке N. С нее выполняют разводку по жилам кабелей к потребителям.

Защитные магистрали РЕ проводника монтируются с помощью собственной шинки PE. На нее подключается соответствующая жила от вводного кабеля и собираются отходящие магистрали ко всем потребителям без каких-либо разрывов.

Технические характеристики УЗО: номинальный ток и величина утечки — как правильно выбрать для вводного модуля

2 перечисленных параметра заложены заводом в конструкцию любого модуля. Изменить их после его приобретения мы не сможем. Поэтому важно их правильно выбирать до покупки.

Номинальный ток и уставка срабатывания утечки маркируются прямо на корпусе защиты.

Как выбрать УЗО по номинальному току

Эта величина характеризует силу тока, которую способны нормально выдерживать внутренние цепи блока без повреждения, например, со значением 40 ампер, как показано на картинке.

Если через внутреннюю схему защиты пойдет больший ток, то он просто спалит обмотки, провода, изоляцию. Это допускать нельзя.

Каждое устройство защитного отключения подключают через индивидуальный автомат с меньшим номинальным током на одну ступень стандартного ряда.

Модуль защитного отключения ставят за автоматическим выключателем. Тогда он полностью обесточивается после разрыва силовых контактов автомата.

По этому принципу для верхней схемы выбран автомат с током 32 А для вводного УЗО на 40 ампер. Его уставка по нагрузке короткого замыкания и перегрузу спасает наш модуль от выгорания при любой аварии.

Универсальными возможностями обладает дифференциальный автомат. Он объединяет в своей конструкции возможности УЗО и автоматического выключателя со сбалансированными электрическими параметрами номинального тока.

Стоимость дифавтомата несколько выше, чем составляющих УЗО и автомата вместе, но его применение экономит место в квартирном щитке, что часто бывает вполне обоснованно.

Как выбрать УЗО по току утечки

Практически через любой слой изоляции протекают токи. Просто у материалов с высокими диэлектрическими свойствами они очень малы из-за высокого электрического сопротивления.

Поврежденная изоляция обладает низкой ограничивающей способностью. Через нее протекают токи повышенной величины.

ПУЭ регламентирует суммарный ток утечки (дифференциальный) сквозь изоляцию. Он никогда не должен превышать безопасную для человека величину.

Существуют специальные лабораторные приборы, которые позволяют измерить ток утечки через изоляцию электропроводки. Когда они отсутствуют, то выполняют приблизительный расчет по предложенной методике.

Для обычных помещений выбирают устройство защитного отключения с безопасным дифференциальным током 30 мА. Во влажной среде, характерной для ванной комнаты или кухни во время приготовления пищи, его величина снижается до 10 или 6 мА.

На вводе в здание допустимо ставить устройство защитного отключения с номиналом 100 мА.

Если суммарный ток утечки электропроводки превышает допустимый уровень дифференциального тока для УЗО более чем 33%, то необходимо рассматривать вопрос полной замены устаревших проводов и кабелей.

Вводное УЗО на 100, 300 или 500 мА не способно спасти человека от получения электрической травмы. Его задача: предотвратить пожар из-за возгорания электрической проводки.

Схема использования одной защиты с органом сравнения фаз токов на вводе отличается простотой и экономичностью, но значительно затрудняет поиск неисправности после ее отключения.

УЗО для ванной: пример выбора модуля защиты на один потребитель

Вариант размещения защитного отключения внутри квартирного щитка показан фотографией ниже.

Схема подключения модуля защиты для одной отдельной линии (ванная комната) с расположением магистралей фазы и нуля показана более подробно на общей картинке для квартирной проводки.

Автоматический выключатель этой магистрали, как и остальных, запитан от сборки за вводным автоматом.

Обращаю внимание, как здесь подключена шинка рабочего нуля и ее отличия от способа, выбранного для схемы с вводным модулем.

Рабочий ноль подводится от вводного кабеля непосредственно к счетчику, а с него отводится на шинку N. С нее выполняется разводка ко всем потребителям кабелями отходящих линий.

К розеткам ванной комнаты рабочий ноль подается через отдельный силовой контакт нашей защиты.

Монтаж шинки PE выполняется по предыдущему варианту без изменений.

В этой схеме внутренняя конструкция модуля защищена от превышения номинального тока (16 ампер) собственным автоматическим выключателем (номинал 10 А).

При срабатывании защиты поиск неисправности упрощается проверкой состояния изоляции на магистрали от силовых контактов модуля до рабочего органа подключенного потребителя.

Групповое УЗО: экономная защита нескольких отходящих линий

Устанавливать индивидуальный модуль к каждому отдельному потребителю — наиболее оправданное решение в вопросах обеспечения безопасности и поиска места возникшей неисправности.

Однако такая схема монтажа самая затратная и дорогая. Она требует использования довольно вместительного квартирного щитка и большого количества модулей УЗО или дифференциальных автоматов. На их покупку уходит много денег.

Групповое УЗО позволяет их экономить. Его просто подключают к нескольким отходящим линиям, располагая отдельным блоком перед индивидуальными автоматическими выключателями.

Внутри квартирного щитка их удобно монтировать отдельными группами. Этот прием обеспечивает наглядность при эксплуатации и ремонте.

Схема подключения группового УЗО к нескольким отходящим линиям изображена ниже.

Здесь защиту группового модуля по величине номинального тока 50 ампер выполняет автомат ввода 40А.

У подобной схемы начинающие электрики выполняют ошибочный расчет, подбирая номинальный ток группового УЗО как сумму номиналов подключенных нагрузок.

Например, на схеме все потребители запитаны через автоматы на 32, 25 и 16 ампер. Общая их сумма составляет 32+25+16=73. Искать защиту с таким номиналом или большим бессмысленно.

Этот вопрос решается проще: вводной автомат в этой квартирной проводке уже выбран на 40 ампер. Большие токи он обязан отключать, одновременно защищая групповое УЗО.

Поэтому его номинал вполне достаточно выбрать на одну ступень больше из стандартного токового ряда: 50 ампер.

Отличия конфигурации цепей рабочего нуля для схемы группового УЗО

Рассматриваемая схема объединила оба рассмотренных выше варианта формирования цепочек для подключения к шинке N:

1. до группового УЗО работает вторая разработка,
   используемая для одиночной линии;
2. после него создается своя дополнительная шинка
   N1, отделяемая от общей цепочки контактами группового модуля.

Использование дополнительной шинки N1 значительно облегчает поиск токов утечек в отходящих линиях, возникших при повреждении изоляции проводов нулевых потенциалов после отключения защиты.

Монтаж шинки РЕ и проводов к ней не меняется.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

• входного кабеля;
• линий к потребителям, на которых не используются
  индивидуальные устройства защитного отключения;
• выполняющей роль резерва в случае отказа
  основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

• троекратным запасом уставки по дифференциальному
  току в сравнении с любым групповым или индивидуальным модулем, расположенным
  ниже;
• замедлением на срабатывание по времени минимум в
  3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

• У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
• Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
• Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Ожидаю, что у вас еще возникли вопросы по этой теме. Задавайте в комментариях. Я отвечу.
