Как сделать теплый пол от отопления: секреты и хитрости
Краткое содержание
- 1 Принципы технологии подключения теплого пола к системе отопления
- 2 Материалы для устройства теплого водяного пола
- 3 Трубы
- 4 Коллектор
- 5 Теплоизоляционная подложка
- 6 Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
- 7 Схемы подключения теплого пола в зависимости от конструкционных особенностей
- 8 Преимущества и недостатки теплого пола от существующего отопления
- 9 Видео: Монтаж однотрубной системы отопления с теплыми полами
Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.
Подключение водного теплого пола к системе отопления
Принципы технологии подключения теплого пола к системе отопления
Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:
- к существующим радиаторам нужно произвести подключение коллекторного узла;
- температуру теплоносителя необходимо уменьшить как минимум до +55°С;
- устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопления
Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.
Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.
Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.
Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости.
При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.
Материалы для устройства теплого водяного пола
Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

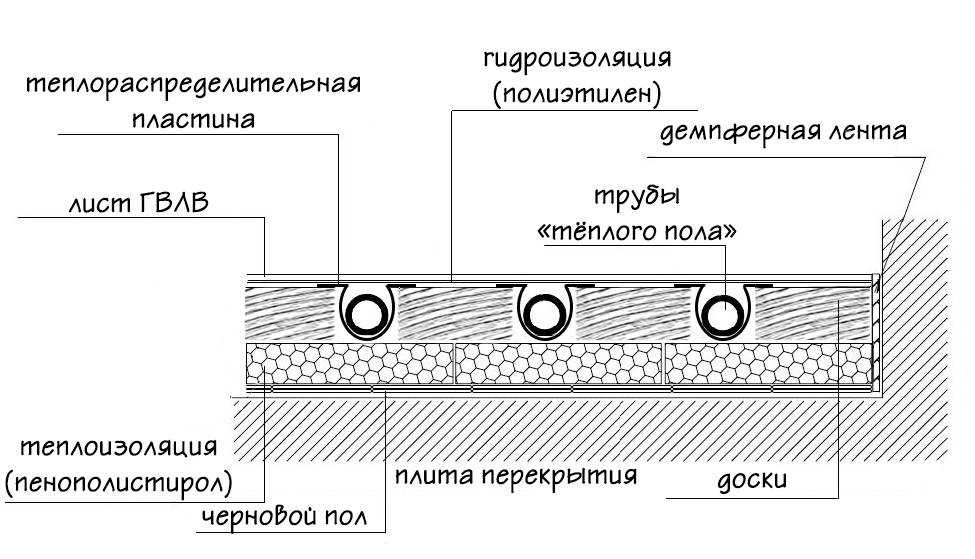

Устройство водяного теплого пола от отопления
Трубы
Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.
Характеристика труб Рехау для теплых полов
Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом.
Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.
Структура трубы SANEXT для теплого пола
Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.
Коллектор
Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.
Строение коллектора теплого пола
Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.
Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.
Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.
Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.
[ads-mob-1][ads-pc-1]
Теплоизоляционная подложка
Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:
- с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
Укладка фольгированной подложки под теплый пол - пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;
Пенополистирольные плиты для водяного теплого пола - минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.
Разновидности минераловатного утеплителя для теплого пола
Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:
- однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;
Однотрубная система водяного отопления - двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;
Двухтрубная система водяного отопления - схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.
Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса
Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;Схемы подключения теплого пола в зависимости от конструкционных особенностей
Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

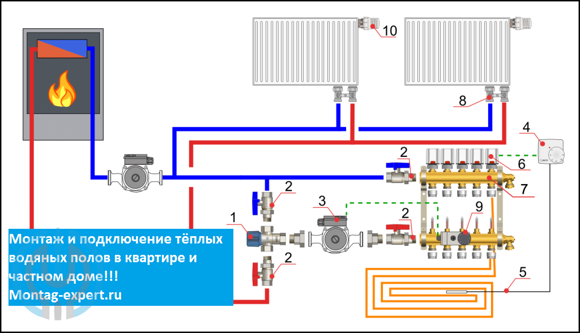

Устройство системы водяного теплого пола
- нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
- применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
Устройство трехходового термостатического смесительного клапана - использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
- внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.
Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.Преимущества и недостатки теплого пола от существующего отопления
Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:
- оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
Схема подключения водного теплого пола к центральной системе через отдельный ввод - создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
- для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
- при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
- используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;
Это положительно сказывается на организме людей, которые страдают от аллергии;Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.
[ads-pc-2][ads-mob-2]
Видео: Монтаж однотрубной системы отопления с теплыми полами
Сергей
| + posts
Главный редактор сайта. Профессиональный печник со стажем 8 лет.
Подключение тёплого пола — варианты, схемы, пошаговые инструкции!
Главная » Теплые полы » Подключение тёплого пола: варианты подключений, а также схема подключения тепловых полов к отоплению
Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.
Подключение тёплого пола
Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.
Содержание статьи
- 1 Схемы обустройства водяного пола
- 1.1 Калькулятор длины контура труб теплого пола
- 1.2 Вариант 1. Прямое подключение к котлу
- 1.3 Вариант 2. Подключение через трёхходовой клапан
- 1.4 Вариант 3. Подсоединение пола через смесительный узел
- 1.5 Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля
- 2 Особенности устройства и подключения кабельного пола
- 2.1 Монтаж кабеля
- 2.2 Цены на теплые полы Caleo
- 2.3 Видео — Подключение теплого пола к системе отопления. 4 способа подключения
Схемы обустройства водяного пола
Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?
Есть разные способы подключения водяного теплого пола
Всё дело в том, что:
- пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
- котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;
Принцип действия водяного теплого пола
- имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
- в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.
Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;Принцип укладки водяного пола
Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.
Калькулятор длины контура труб теплого пола
Перейти к расчётам
Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»
Площадь, на которой будет производиться укладка контура, м²
Выбранный шаг укладки контура, мм
Вариант 1.
Прямое подключение к котлу
Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.
Прямое подключение к котлу
При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.
Схема обычного и конденсационного котлов
В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.
Расширительный бак
Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос.
Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.Принцип работы теплового насоса
При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.
Расчет мощности теплого водяного пола
Вариант 2. Подключение через трёхходовой клапан
Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.
- Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.
Подключение через трёхходовой клапан
- Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
- Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.
Клапан смесительный трехходовой
При этом давление в трубопроводе соответствует давлению, настроенному на насосе.На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.
Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.
Вариант 3. Подсоединение пола через смесительный узел
Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя.
Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.
Подсоединение пола через смесительный узел
В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.
Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.
Смесительно-насосный узел для теплого пола
Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей.
Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.
Как выглядит собранный смесительный узел
Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля
Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.
- При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.
Подключение теплых полов к центральному отоплению напрямую
- Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.
Автономный модуль для регулирования температуры пола
- Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
- Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.
Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.
Особенности устройства и подключения кабельного пола
Виды электрического теплого пола
Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.
- Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м.
Монтировать кабельный пол проще, чем водяной
- Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
- Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом.
Кабельный теплый пол
Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.
Терморегулятор для теплого пола
Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.
Монтаж кабеля
Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.
Кабельный теплый пол Electrolux Twin Cable
Таблица. Пошаговая инструкция по монтажу.
| Шаги, фото | Описание работ |
|---|---|
Шаг 1. Расчёт площади подогреваемого пола | Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций. |
Шаг 2. | Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены. |
Шаг 3. Сверление выемки под коробку регулятора | Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора. |
Шаг 4. Нарезка штрабы под провод | Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода. |
Шаг 5. Уборка в помещении | По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки. |
Шаг 6. Грунтование чернового пола | Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило. |
Шаг 7. | Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату. На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга. |
Шаг 8. Фиксация полотен скотчем | Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем. |
Шаг 9. Нарезка монтажной ленты | Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу. |
Шаг 10. Монтаж ленты | Лента монтируется к основанию параллельно с шагом 50 — 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов. |
Шаг 11. Укладка кабеля | Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см. |
Шаг 12. Расчёт шага укладки кабеля | Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см. |
Шаг 13. Крепление кабеля в монтажной ленте | Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура. |
Шаг 14. Раскладка кабеля змейкой | По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см. |
Шаг 15. Протяжка конца кабеля с датчиком в гофру | Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой. |
Шаг 16. Укладка гофры в штрабу | Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол. |
Шаг 17. Укладка гофры с датчиком пола | Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба. |
Шаг 18. Фиксация датчика в трубке | Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута. Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. |
Шаг 19. Вывод конца кабеля к терморегулятору | Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы. |
Шаг 20. Подключение кабеля к термостату | Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается. |
Шаг 21. Подготовка концов провода к соединению | Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт. |
Шаг 22. Зарисовка контура пола | В инструкции по монтажу кабельного пола есть специальное приложение, на котором необходимо зарисовать расположение всех элементов системы с обязательной привязкой к помещению. Выглядеть ваш чертёж должен примерно так, как это показано на картинке. |
Подготовительные работы, связанные с установкой термостата
Укладка теплоизолятора
Это позволит при необходимости заменить датчик без демонтажа покрытия пола.Пример вырезанного технологического окошка
Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.
Цены на теплые полы Caleo
теплые полы Caleo
Видео — Подключение теплого пола к системе отопления. 4 способа подключения
Руководство по установке системы подогрева пола
Наша команда сняла серию видеороликов, демонстрирующих этапы установки системы подогрева пола.
Подробные инструкции, облегчающие установку, доступны для скачивания под видео.
| Руководства по установке | |
|---|---|
| Трубы: Руководство по установке труб | Скачать [PDF] |
| HCW Системы: | |
| HCW.0016 Справочное руководство | Скачать [PDF] |
| Термостаты: Проводка термостата | Загрузка [PDF] |
| Блирование. Сборка разматывателя: Путем переработки поставленного транспортного поддона | Скачать [PDF] |
| Принципиальные схемы | |
|---|---|
| Circuit Diagram: Thermolec Electric Boiler | Download [PDF] |
| Circuit Diagram: Laars Gas Boiler | Download [PDF] |
| Circuit Diagram: Thermolec and Laars Dual- Энергия | Скачать [PDF] |
| Технические инструкции | ||
|---|---|---|
| Руководство по установке газового котла 9W019: 6 TH01 7 | Скачать [PDF] | |
| Газовый котел: MFTHW: Список деталей | Загрузка [PDF] | |
| GASCOLER: MFTHW: пользователь Manual | 14. Котлер: Брошюра талисмана | Скачать [PDF] |
| Газовый котел: Гарантия талисмана | Загрузка [PDF] | |
| GASC BOILE0014 Скачать [PDF] | ||
| Электрический котел: Thermolec TMB: Руководство по установке | Загрузка [PDF] | |
| Электроэлектрический котел: Thermolec TMB Brochure | Загрузка. : Руководство по установке Thermolec | Загрузить [PDF] |
| Электрический бойлер: Брошюра Thermolec | Загрузить [PDF] | |
| Download [PDF] | ||
| Thermostats: Sinope Th2400ZB Brochure | Download [PDF] | |
| Thermostats: Sinope GT130 Gateway: Installation Guide | Download [PDF] | |
| Термостаты: Шлюз Sinope GT130: Брошюра | Загрузить [PDF]0017 | Скачать [PDF] |
| Продукт HCW — HCW DR22 Привод: Руководство | Скачать [PDF] | |
| HCW Продукт — Классический модельный крем для Radiator White: Ad Advanceds Settypes Settys Site Saturds Site Spearcds Speicds Speicds | ||
| Продукт HCW — классическая модель радиатора кремового цвета: Руководство по установке | Скачать [PDF] | |
| Продукт HCW — классическая модель радиатора кремового цвета: Брошюра | Скачать [PDF] | |
| Продукт HCW — современная модель радиатора с черным или белым стеклом: Список расширенных настроек | Скачать [PDF] | |
| Модель Contemporary WС с радиатором черного или белого цвета Стекло: Руководство по установке | Загрузить [PDF] | |
| Продукт HCW — трубка PEX-B: Отчет об испытаниях | Загрузить [PDF] | |
| Продукт HCW: трубка PEX-W Различия между PEX-A и PEX-B | Скачать [PDF] | |
| Продукт HCW-PEX-B Тубнинга: Описание продукта | Скачать [PDF] | |
| HCW Продукт-наполните: 9 | ||
| . | Download [PDF] | |
| HCW Product — Manifolds: Connectors | Download [PDF] | |
| HCW Product — HCW ET630 Thermostat: Manual | Download [PDF] | |
| HCW Product — HCW Hero h25 Heat Pump: Advanced Settings List | Download [PDF] | |
| HCW Product — HCW Hero h25 Heat Pump: Performance Curve | Download [PDF] | |
| Продукт HCW — Тепловой насос HCW Hero h25: EN Брошюра модели | Загрузить [PDF]0017 | |
| Продукт HCW — HCW Hero H25 Тепловой насос: Детали | Загрузка [PDF] | |
10
0
1111119
Теплый пол: все, что вам нужно знать
Информационный бюллетень «Идеальный дом»
Дом великих идей на протяжении более 100 лет
Спасибо, что подписались на . Вскоре вы получите электронное письмо с подтверждением.
Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.
Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.
Если вам нравится идея ходить босиком по дому, возможно, полы с подогревом (UFH) — идеальное решение для вашего дома. Каждая система состоит из сети обогреваемых труб или кабелей, проложенных непосредственно под полом, превращая всю поверхность в источник лучистого тепла.
Благодаря равномерному распределению тепла по всей комнате, пол с подогревом не только согревает вас зимой, но и освобождает ваши стены от радиаторов.
Это дает вам больше возможностей, когда дело доходит до перестановки расстановки мебели.
Полы с подогревом: полное руководство
(Изображение предоставлено: Robbens)
Переход на правильно выбранную систему подогрева полов дает целый ряд преимуществ. «Эффективность — это одно из основных преимуществ, которое, в свою очередь, приводит к экономии ваших счетов за коммунальные услуги», — говорит Том Эдмундс, генеральный менеджер Wunda Group . «Температура на входе может достигать 40°C, используя гораздо меньше энергии/топлива, чем радиатор, для которого обычно требуется температура 70-9°C.0°C.’
И на этом преимущества не заканчиваются — одно из малоизвестных преимуществ UFH заключается в том, что оно сводит к минимуму перемещение пыли по дому. «Радиаторы обеспечивают циркуляцию воздуха по комнате, что приводит к перемещению пыли, которой мы дышим», — говорит Том. «Вот почему UFH рекомендуется для домов, где живут люди, страдающие астмой и аллергией».
Здесь мы расскажем вам об основах, от отслеживания продуктов и поставщиков до технического обслуживания и эксплуатационных расходов.
Какие типы напольного отопления существуют и как они работают?
Существует два основных варианта:
1. Теплый водяной пол с подогревом
Водяная установка подключается к вашей системе центрального отопления, питается от бойлера или какой-либо возобновляемой технологии (например, теплового насоса). Системы горячего водоснабжения, такие как те, что доступны в магазине «Теплые полы» (открывается в новой вкладке), представляют собой множество труб, проложенных прямо под поверхностью вашего пола. Когда система включена, вода (около 30°C-35°C) циркулирует по трубам, нагревая этаж выше, тем самым нагревая все помещение.
Большинство систем разделены на отдельные зоны, каждая из которых подключена к центральному коллектору, отслеживающему уровень тепла в каждой зоне. Затем можно использовать отдельные термостаты для контроля температуры в каждой из зон.
Трубопровод системы горячего водоснабжения часто укладывается в слой песчано-цементной стяжки, что обычно приводит к нарастанию около 75 мм. Эта система хорошо подходит для новостроек. Если вы занимаетесь ремонтом и хотите максимально уменьшить увеличение высоты пола, доступны тонкие низкопрофильные системы. Такие решения часто включают зубчатые панели, которые удерживают на месте трубы для теплой воды. Их укладывают поверх существующего пола, сверху заливают самовыравнивающейся смесью.
«Системы UFH на водной основе обычно рекомендуются для новых строительных проектов, где система будет основным источником тепла во всем доме», — говорит Лучиана Кола, менеджер по маркетингу Uponor UK . «Они также предпочтительнее для обогрева больших помещений. Хотя их установка дороже [чем электрических], в долгосрочной перспективе они дешевле в эксплуатации, что делает их более рентабельными, когда речь идет об обогреве больших площадей».
2. Электрический/сухой теплый пол
Этот тип системы работает от вашего домашнего электричества.
Доступны два основных типа: системы, образованные из незакрепленных проводов, уложенных под поверхностью пола, или те, которые встроены в сетчатый мат. Оба решения можно укладывать на существующее основание для утепления поверхности пола над ним.
Положительным моментом является то, что электрическая система прогревается быстрее, чем водяная. Это делает его идеальным для таких областей, как установка подогрева пола в ванных комнатах, где желательно быстрое время отклика. Кроме того, проводка тонкая и легко укладывается, что приводит к небольшому увеличению высоты пола.
«Электрические системы также предпочтительнее, если вы устанавливаете отопление только в одной или двух небольших комнатах, поскольку их можно быстро, легко и дешево установить», — говорит Лусиана из Uponor. Простота установки также делает сухую UFH разумным выбором, если вы хотите добавить одну комнату к существующей схеме UFH или если вы хотите установить ее самостоятельно. Например, системы липких ковриков, которые поставляются с элементами управления системой и подробным руководством по установке, вполне по силам компетентному домашнему мастеру.
С другой стороны, электрические системы, как правило, теряют тепло быстрее, чем гидравлические системы после отключения. Эксплуатационные расходы, вероятно, будут выше, так как электричество стоит больше за кВтч, чем природный газ. Вот почему электрические системы, как правило, хорошо работают как автономные решения, используемые в одной или двух небольших комнатах.
Как устроен теплый пол?
(Изображение предоставлено Wunda)
- В качестве первого шага поговорите с профессиональным инженером-теплотехником, который может рассчитать потери тепла в помещениях, где вы планируете установить UFH. Имея под рукой эти данные, он или она может спроектировать систему с использованием продуктов, отвечающих уникальным требованиям пространства.
- Пол/черновой пол необходимо очистить и подготовить. Зашлифуйте все неровности и используйте раствор для заполнения трещин, создавая гладкую, ровную поверхность.
- Изоляция устанавливается под самой системой отопления, поэтому тепло не уходит вниз. Убедитесь, что этот слой ровный и без пробелов.
- Коллектор подключается к существующей системе водоснабжения через насос и смесительный клапан. Убедитесь, что он расположен в месте, где он легко доступен для будущего обслуживания.
- Трубопроводы для вашего теплого пола укладываются с аккуратными равномерными интервалами в виде змеи по всей поверхности пола. Затем трубопровод подсоединяется к коллектору, чтобы его можно было промыть, заполнить и создать давление для удаления любого мусора из труб.
- Поверх укладывается стяжка, помогающая распределять тепло по всей поверхности пола. Этот слой будет состоять либо из песчано-цементной смеси, либо из самовыравнивающейся жидкой смеси. После того, как этот слой был уложен, ему нужно время, чтобы полностью высохнуть. Не поддавайтесь искушению включить систему нагрева, чтобы ускорить процесс сушки, так как это может привести к растрескиванию.
- После надлежащего затвердевания стяжки можно укладывать выбранное вами напольное покрытие.
Убедитесь, что этот слой ровный и без пробелов.
Какие напольные покрытия лучше всего подходят для полов с подогревом?
(Изображение предоставлено Future PLC/ Polly Eltes)
Подходит для новостроек, сценариев реконструкции и пристроек, вы можете либо добавить новый, либо модернизировать пол с подогревом с помощью множества напольных покрытий — хотя выбранная вами отделка будет должны быть указаны тщательно, чтобы обеспечить эффективную работу вашей системы.
На этапе разработки проекта стоит потрудиться, чтобы убедиться, что вы выбрали решение, которое лучше всего подходит для вашего дома. Например, лучшая установка для ремонта ванной комнаты будет сильно отличаться от той, которая требуется для большой кухни-столовой открытой планировки.
- Каменный пол – Прочный, долговечный и со своим характером каменный пол прекрасно сочетается с UFH. Мрамор, вероятно, обеспечивает наилучшую теплопроводность среди натуральных камней, а значит, быстрее передает тепло в помещение. Известняк, терракота и сланец также являются яркими и эффективными вариантами. Еще одним преимуществом является то, что каменные полы некоторое время сохраняют тепло после выключения вашей системы. Перед укладкой плитки может потребоваться разделительная мембрана, допускающая любое движение основания.
- Керамическая и керамогранитная плитка: Пол с подогревом избавляет от холода, который в противном случае был бы прохладной поверхностью под ногами. Оба варианта материала обладают отличной теплопроводностью, что означает, что они будут эффективно передавать тепло от вашей системы отопления в помещение. Фарфор более вынослив, чем керамика, что дает ему небольшое преимущество в том, что вам, скорее всего, не придется заменять какие-либо фарфоровые плитки, которые будут располагаться над вашим UFH в будущем. Еще одним преимуществом является то, что оба типа плитки со временем хорошо сохраняют тепло.
- Дерево: Немногие искусственные материалы могут сравниться по характерной привлекательности с полами из натурального дерева. Однако, если вы планируете укладывать теплые полы на деревянные полы, инженерные доски, как правило, лучше подходят, чем сплошные доски. Межразмерная структура досок отделана шпоном из натурального дерева, поэтому вы получаете эстетическую привлекательность настоящего дерева с меньшим риском расширения и сжатия при нагревании и охлаждении дерева. В некоторых сценариях можно использовать изделия из твердых лиственных и хвойных пород, но всегда сверяйтесь с рекомендациями производителя и обращайте особое внимание на толщину досок. «Обязательно установите датчик пола, чтобы защитить целостность древесины от колебаний температуры», — говорит Том из Wunda. «Обратитесь к своему поставщику напольных покрытий, так как некоторые продукты, такие как бук и клен, могут быть несовместимы».
- Ламинат и винил: Если вы хотите добавить ярких красок в свой дом, винил и ламинат — это практичные и не требующие особого ухода варианты. Винил можно сочетать с UFH, хотя его следует устанавливать только на системы на водной основе, а не на электрические коврики — то же самое касается и ламината. Виниловая плитка класса люкс также совместима с UFH, однако всегда проверяйте рекомендации поставщика напольных покрытий относительно того, насколько высокой должна быть установлена температура, поскольку иногда вам придется придерживаться верхнего предела.
- Ковер: Несмотря на то, что с помощью ковра можно устроить пол с подогревом, мягкая поверхность материала не является лучшим естественным проводником тепла. Для эффективной теплопередачи суммарное значение коэффициента tog подложки и самого ковра не должно превышать 2,5. Следует избегать войлочных и полиуретановых подкладок, так как они могут повлиять на теплопередачу.
Известняк, терракота и сланец также являются яркими и эффективными вариантами. Еще одним преимуществом является то, что каменные полы некоторое время сохраняют тепло после выключения вашей системы. Перед укладкой плитки может потребоваться разделительная мембрана, допускающая любое движение основания.
Однако, если вы планируете укладывать теплые полы на деревянные полы, инженерные доски, как правило, лучше подходят, чем сплошные доски. Межразмерная структура досок отделана шпоном из натурального дерева, поэтому вы получаете эстетическую привлекательность настоящего дерева с меньшим риском расширения и сжатия при нагревании и охлаждении дерева. В некоторых сценариях можно использовать изделия из твердых лиственных и хвойных пород, но всегда сверяйтесь с рекомендациями производителя и обращайте особое внимание на толщину досок. «Обязательно установите датчик пола, чтобы защитить целостность древесины от колебаний температуры», — говорит Том из Wunda. «Обратитесь к своему поставщику напольных покрытий, так как некоторые продукты, такие как бук и клен, могут быть несовместимы».
Виниловая плитка класса люкс также совместима с UFH, однако всегда проверяйте рекомендации поставщика напольных покрытий относительно того, насколько высокой должна быть установлена температура, поскольку иногда вам придется придерживаться верхнего предела.В каких помещениях лучше всего установить пол с подогревом?
(Изображение предоставлено Роббенсом)
В какой-то степени это зависит от личных предпочтений и от того, сколько денег есть в вашем фонде проекта. Например, если у вас есть строгий бюджет на ремонт всего дома, установка напольного отопления внизу в тех местах, где вы проводите больше всего времени, может быть экономичным путем.
Затем можно установить радиаторы наверху в спальнях, чтобы при необходимости обеспечить кратковременные выбросы тепла.
Ванная комната — это прекрасное место для инвестиций в пол с подогревом, так как это место, где вы будете чувствовать себя уютно под ногами. «Нет ничего привлекательного в том, чтобы выйти из душа на холодную твердую поверхность, — говорит Адам Чард, контент-менеджер Victoria Plum . «Теплый пол обеспечивает постоянную температуру, равномерно распределяя тепло по всему пространству». Вы всегда можете добавить небольшую вешалку для полотенец, чтобы полотенца оставались поджаренными.
Пол с подогревом прекрасно работает и в жилых помещениях открытой планировки. «Я склонен предлагать его для зон кухни-гостиной-столовой, так как площадь пола, которую можно использовать для отопления, довольно велика и довольно беспрепятственна», — говорит Майкл Шинке, директор Vorbild Architecture . «Это также помогает в ситуациях, когда предлагаются стеклянные двери во всю ширину».
Как регулируется пол с подогревом?
Как и обычная установка центрального отопления, UFH управляется с помощью термостата, который позволяет вам управлять настройками температуры и временем для каждой комнаты. Научившись эффективно управлять отоплением, вы сэкономите и энергию, и деньги, так как не будете тратить деньги на перегрев дома. Как правило, в жилых помещениях поддерживается температура около 21°C, а в спальнях чуть прохладнее, около 18°C.
Многие домовладельцы обращаются к интеллектуальным решениям для отопления. «Умные настройки сейчас очень популярны, и хотя вам не нужно будет настраивать UFH после того, как он будет настроен, возможность включить его, когда вы в отпуске, просто необходима», — говорит Мэтт Деншам из Robbens (открывается в новая вкладка). «Это связано с тем, что может быть задержка начального времени нагрева».
Кто поставляет лучшие полы с подогревом?
Существует множество надежных поставщиков, поэтому стоит провести исследование, чтобы найти систему от хорошо зарекомендовавшего себя производителя, высоко оцененного другими домовладельцами.
«Остерегайтесь дешевых компонентов UFH, особенно трубопроводов, — говорит Мэтт из Robbens. «Труба UFH хорошего качества будет рассчитана на срок службы более 50 лет и будет поставляться со страховыми гарантиями».
Качество гарантии, предлагаемой вашим поставщиком, является еще одним аспектом, на который стоит обратить внимание, так как это даст вам душевное спокойствие после установки системы. Гарантия на установку сети безопасности Warmup защищает от любого случайного повреждения, нанесенного системе Warmup в процессе установки. «Например, если ваш установщик случайно перережет нагревательный провод в одном из наших электрических нагревательных матов, Warmup бесплатно предоставит новый нагреватель. Всегда выполняйте свои гарантии в течение 30 дней с момента покупки», — говорит Сара Вазир, руководитель отдела маркетинга компании Warmup .
Выбор правильного установщика так же важен, как и выбор поставщика. Вы можете раскошелиться на лучшие компоненты, которые можно купить за деньги, но если они не установлены должным образом, ваша система отопления никогда не даст ожидаемых результатов.
Многие производители имеют собственную национальную сеть установщиков, обученных и зарегистрированных для установки их продуктов, так что это может быть полезной отправной точкой. У этих специалистов будет большой опыт подбора точных продуктов, которые вы покупаете.
Как поддерживать пол с подогревом?
(Изображение предоставлено Future PLC/Polly Eltes)
Если вы спорите о напольном отоплении или радиаторах, знайте, что UFH требует меньше обслуживания, чем обычная радиаторная система. «Например, нет необходимости проверять систему на наличие воздуха или стравливать ее», — говорит Лучиана из Uponor. Для того, чтобы ваше отопление требовало как можно меньше обслуживания, необходима качественная установка.
‘Большинство проблем, с которыми сталкиваются пользователи со своими системами UFH, возникают в результате неправильной установки. Мы всегда рекомендуем вам выбирать установщика, который раньше работал с UFH», — добавляет Лусиана.
Несмотря на то, что UFH практически не требует технического обслуживания, все же стоит раз в год вызывать инженера-теплотехника для обслуживания.
Проверка позволит выявить любой износ системы до того, как возникнут неисправности — задержка до тех пор, пока ваше отопление не перестанет работать должным образом, вероятно, будет стоить больше, чтобы исправить и оставить вас в холоде, пока вы ждете, пока проблема будет решена.
Общие проблемы могут включать попадание воздуха в систему, несбалансированную скорость потока или закупорку мусором. Профилактические услуги и техническое обслуживание обеспечат бесперебойную работу вашей системы в течение длительного времени.
Сколько стоит установка и обслуживание теплых полов?
Точная стоимость теплого пола будет варьироваться в зависимости от выбранного вами решения и типа помещения, в которое вы его укладываете. Если вы устанавливаете гидравлическую систему, будет дешевле установить новую сборку или расширение, чем сценарий модернизации.
По данным Nu-Heat, в типичном новом здании площадью 100 м2 индивидуальная система горячего водоснабжения со стяжкой будет стоить от 2800 до 3000 фунтов стерлингов для площади 30 м2 (около 30 фунтов стерлингов за м2, не считая самой стяжки).
В проекте реконструкции, взяв в качестве примера среднюю викторианскую террасу с площадью нижнего этажа 60 м2, сделанную на заказ систему LoPro10 от Nu-Heat (низкопрофильная установка, разработанная специально для проектов реконструкции), стоимость будет больше в районе фунтов стерлингов. 4000 (около 65 фунтов стерлингов за м2).
Кроме того, существуют различные типы электрических UFH, установка каждого из которых стоит разной суммы. Тепловые маты, сделанные своими руками, находятся в самой нижней части шкалы с точки зрения стоимости и могут обойтись вам всего в 20 фунтов стерлингов за м2, если вы готовы взяться за установку самостоятельно. Стоимость многих систем составляет около 50 фунтов стерлингов за м2, хотя более продвинутые системы могут стоить до 85 фунтов стерлингов за м2. Всегда не забывайте проверять, включены ли в цену такие предметы, как изоляция и термостаты.
Эксплуатационные расходы также будут варьироваться в зависимости от типа установленной вами системы (водяная или электрическая), размера отапливаемого помещения и тепловой эффективности вашего дома.
