Типы монтажа направляющих для гаражных ворот (базовые)

Стандартный монтаж гаражных ворот секционного типа

* — При установке усиливающего кронштейна снаружи боковой стойки секционных ворот, минимальный размер бокового пространства равен 140 мм

Низкий монтаж гаражных ворот секционных от Алютех

Секционные гаражные ворота Алютех имеют компактную и надежную конструкцию. Ее основными элементами являются следующие.

Полотно

Сформировано из воротных панелей, соединенных между собой промежуточными петлями. В опущенном положении полностью перекрывает проем гаража.

Подвесы и направляющие

Полотно находится между направляющих и движется по ним. Направляющие формируются с использованием горизонтальных, вертикальных и угловых профилей. Для горизонтальных направляющих применяется усовершенствованная система подвеса.

Пружинный механизм для балансировки ворот

В гаражных воротах Alutech используется система «пружина в пружине» для более точной балансировки полотна. Пружины растяжения устанавливаются парами с каждой стороны полотна и крепятся специальными образом. Такой механизм надежно защищает полотно от отскока даже в том случае, если одна из пружин обрывается.

Универсальность монтажа автоматических секционных ворот для гаража

Конструкция секционных ворот Алютех легко адаптируется под конкретные требования монтажа. На схемах выше показаны два основных метода установки направляющих:

• стандартный — применяется для установки направляющих при нормальной высоте перемычки над гаражным проемом;
• низкий — метод позволяет выполнять монтаж ворот для гаража на проемы с низкими перемычками за счет увеличения глубины вхождения полотна внутрь помещения.

Также установка секционных ворот возможна на проемы с высокими перемычками и в помещения с наклонным потолком. Комплект направляющих может не включать в себя угловые профили, если полотно при открытии поднимается строго вертикально (необходим достаточный запас высоты стены над проемом).

3D-Панорама шоу-рума

• Схема гаражных ворот
• Ворота для Севера

1. Главная
2. org/ListItem»>Знаете ли Вы? — Информация для клиентов
3. Секционные ворота
4. Конструктивные особенности
5. Схема гаражных ворот

Установка секционных ворот своими руками: замеры, подготовка проема, монтаж

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Содержание статьи

• 1 Замеры и размеры
  • 1.1 Что и зачем измерять
  • 1.2 При установке привода
• 2 Требования к проему и его подготовка
  • 2.1 Несущая способность и способы ее корректировки
  • 2.2 Если места для монтажа конструкции недостаточно
  • 2.3 Выравнивание проема и потолка
• 3 Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото
  • 3.1 Собираем и крепим вертикальные направляющие
  • 3.2 Устанавливаем потолочные направляющие
  • 3.3 Монтаж секций (собираем полотно)
  • 3.4 Установка органов управления
  • 3.5 Сборка и монтаж механизм подъема
• 4 Видео-инструкции сборки других моделей

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

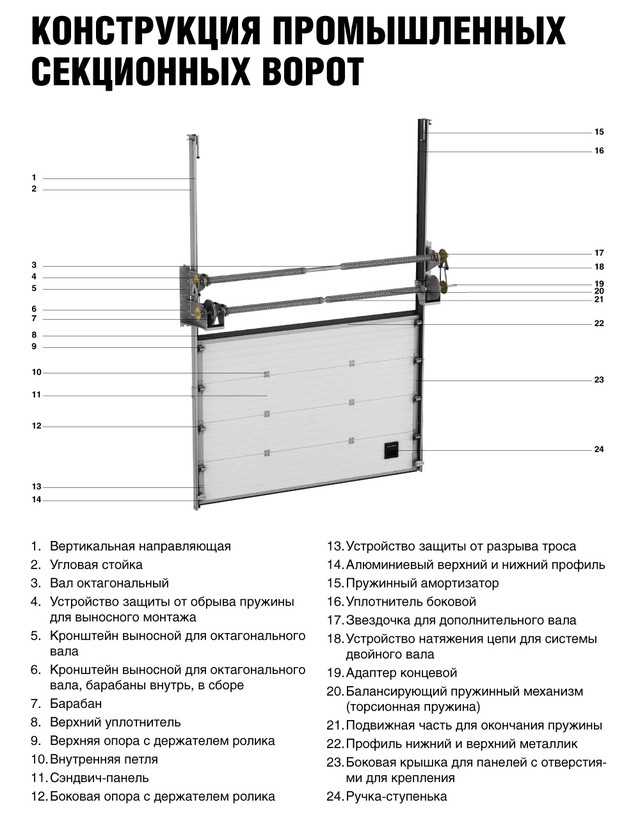

Общее устройство секционных ворот с торсионными пружинами

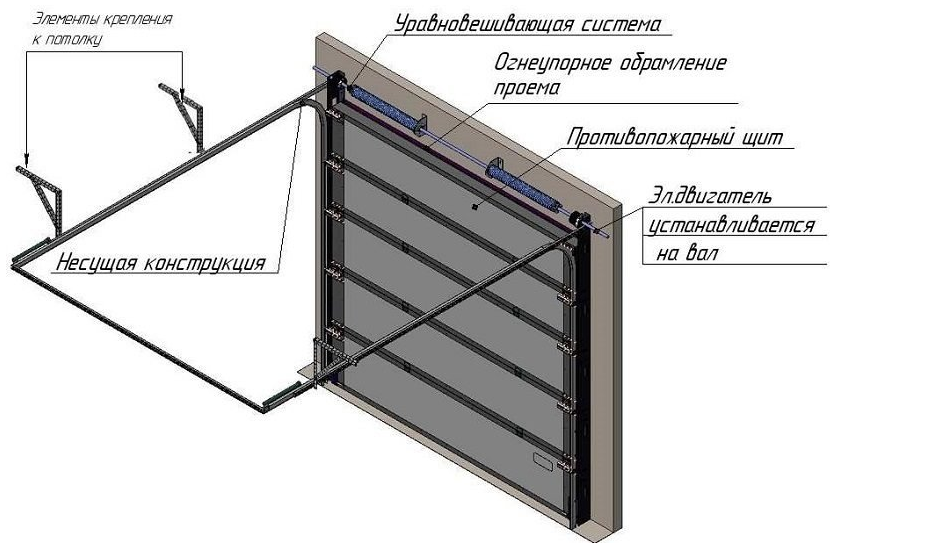

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины.

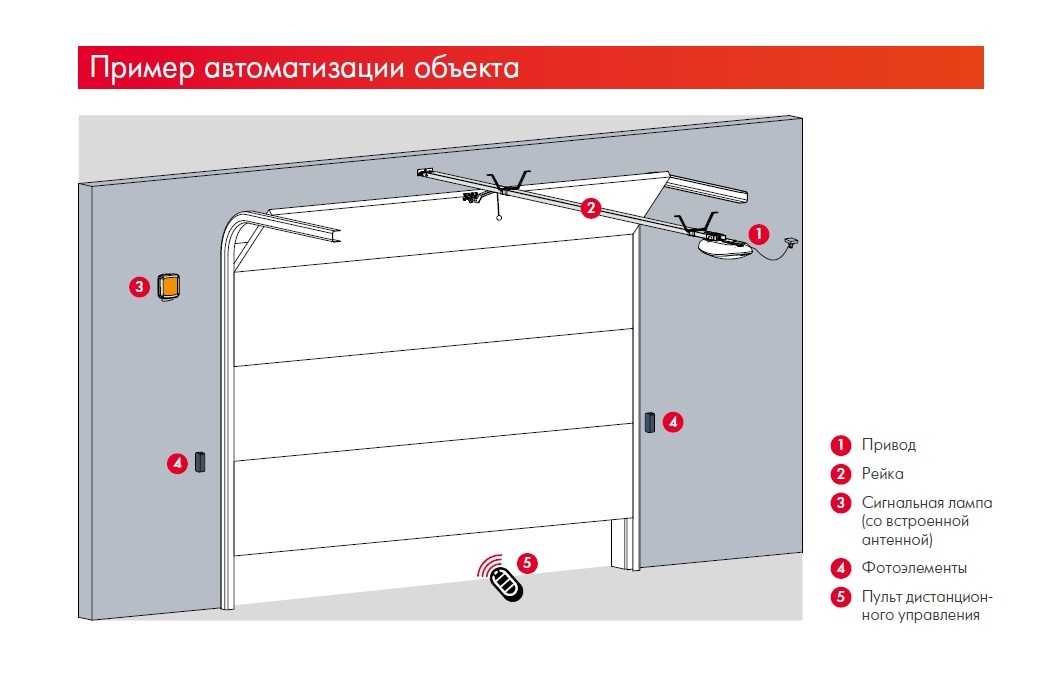

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Далее работы такие:

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Установка крепления направляющих на потолке

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

• Первая секция устанавливается на пол (он, кстати, должен быть ровным, допустимое отклонение — 5 мм на весь проем, без резких перепадов). Установив, проверяем горизонтальность ее верхнего края. Следим также за тем, чтобы края находились на равном расстоянии от края направляющих, чтобы не мешал крепеж.

  Выставляем секцию ровно, строго по центру, с равными зазорами

• К выставленной секции крепим петлю с роликом. Ролик заправляем в направляющую, совмещаем отверстия, которые имеются на усиливающей полосе, закрепленной на краю сендвич-панели, закрепляем имеющимся крепежом.
• Готовим к установке нижний ролик. Он имеет особую форму — со штырем в нижней части. На штырь надеваем петли на конце двух тросиков, устанавливаем шайбу, закрепляем при помощи шпильки (отогнув торчащие концы в разные стороны).

  Нижние ролики: подготовка и установка

• Подготовленные ролики ставим внизу первой секции. Как обычно, есть отверстия, совмещаем, закручиваем винты.
• Ставим вторую секцию. Ее ставим на первую, выравнивая края, закрепляем свободный конец петли. В верхней части устанавливаем такую же петлю.
• Ставим две (или больше, если полотно широкое) дополнительные петли.

  Монтаж полотна секционных ворот — дело нескольких минут

• Монтируем следующую секцию. И так до верха полотна.
• На последнюю секцию ставим ролики без петель. Сначала заправляем ролик в направляющую, совмещаем отверстия и закрепляем.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.
