Монтаж системы отопления «под ключ»

Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

ВАЖНО! В данной статье рассматривается система водяного отопления, в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

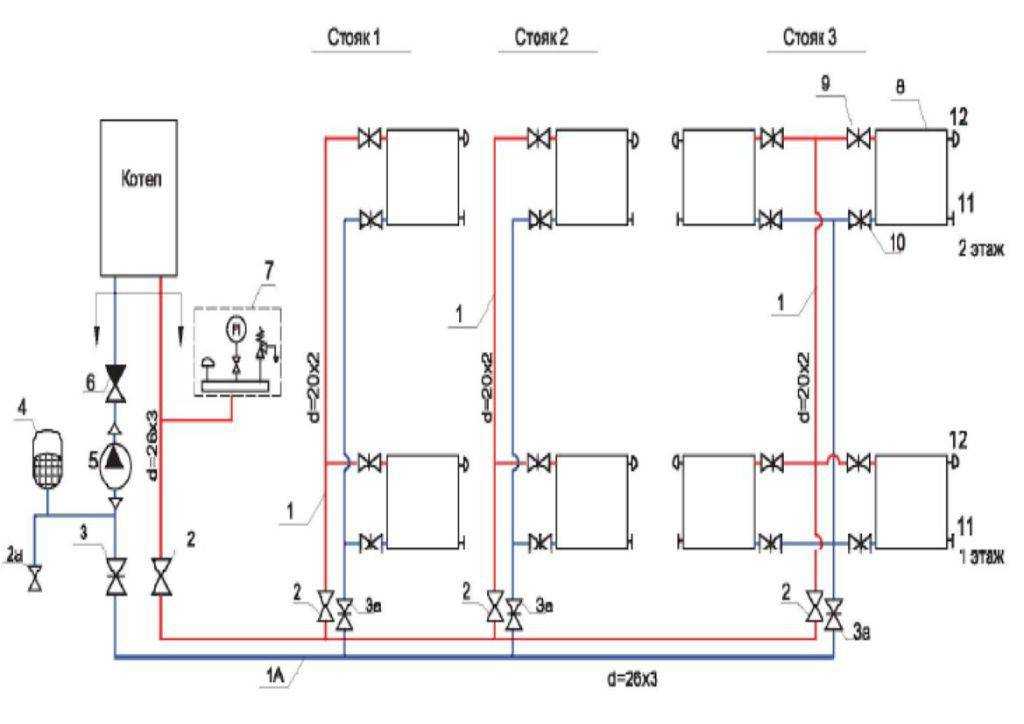

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

Монтаж системы отопления

Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.

Для естественного движения воды монтаж котла рекомендуется выполнять таким образом, чтобы его патрубок обратки находился ниже уровня радиаторов первого этажа.

Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:

• ширина прохода с лицевой стороны котла – 1 м;
• если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
• расстояние до ближайшего оборудования – 0.7 м;
• при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.

Примечание. При монтаже настенных источников тепла боковые проходы не нужны, надо соблюсти только просвет спереди агрегата для удобства обслуживания.

Подключение котла

Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:

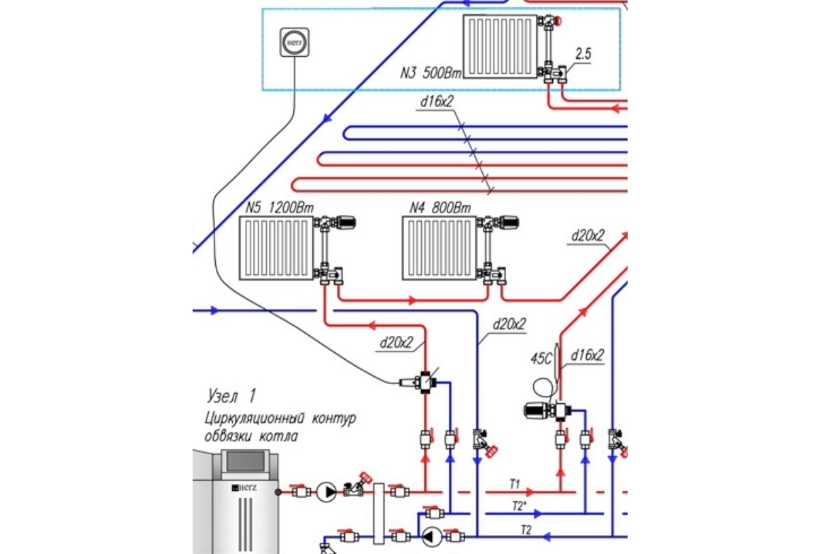

На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.

Примечание.  Обвязка электрического котла, не укомплектованного насосом, осуществляется по такому же принципу.

Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:

Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:

В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:

По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.

С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:

• возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
• образование конденсата при поступлении в котоловой бак холодной воды из сети.

Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать отопление дома дровами, то нижеприведенная схема обвязки обязательна для исполнения:

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Способы подключения радиаторов отопления — возможные схемы и варианты

Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, независимо от того речь идет о роскошном доме в несколько этажей или малогабаритной квартире в здании старой постройки. Чем же обеспечивается тепло? Естественно грамотно созданной системой отопления. Причем в современных условиях она должна быть не только эффективной, но и экономной, а подобного баланса добиться совсем непросто. Хотя, ничего невозможного в принципе не существует, поэтому на страницах нашего сайта мы последовательно рассказываем, каким образом создать отличное отопление в жилище. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Существует также комбинированный вариант отопления — с радиаторами и системой тёплого пола. Подробнее об этом читайте в нашей статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/radiatory-plyus-teplyj-pol.html.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

• опущены от низа подоконника на 100 мм;
• от пола находятся на расстоянии 120 мм;
• отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Читайте также, что можно использовать для маскировки батарей отопления, как правильно их закрыть: https://aqua-rmnt.com/otoplenie/radiatory/kak-i-chem-zakryt-batareyu-otopleniya.html.

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

• подача вверху;
• обратка внизу.

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Для поддержания температурного режима в доме и квартире, нужно продумать систему отопления, включив в неё терморегулятор. Подробнее об установке этого устройства узнаете в нашей статье: https://aqua-rmnt.com/otoplenie/radiatory/termoregulyator-dlya-batarej-otopleniya.html.

Видео инструктаж с советами от специалиста

• Автор: Светлана
• Распечатать

Оцените статью:

(29 голосов, среднее: 3. 4 из 5)

Поделитесь с друзьями!

Инструкции по монтажу — Дизайн Архитектурное отопление

ВАЖНО! Сохраните эти инструкции

Инструкции по установке и эксплуатации.

Шаг 2: Снимите переднюю крышку, подняв верхнюю часть, чтобы отсоединить ее от задней панели (см. выше).

Шаг 3: Удалите соответствующие заглушки сбоку или сзади распределительной коробки.

Шаг 4: Используйте подходящий разъем и провод в соответствии с N.E.C. и местные коды.

Шаг 5: Подсоедините согласно схеме.

Шаг 6: Установите заднюю пластину на соответствующую поверхность, используя подходящий крепеж.

Шаг 7: Установите на место крышку распределительной коробки. Закрепите винтом.

Шаг 8: При необходимости установите аксессуары. См. стр. 4.

ПРИМЕЧАНИЕ. Заглушки можно использовать в качестве каналов для прокладки проводов, если передняя панель крепится к задней пластине с помощью винтов. Если передняя часть не закреплена винтом (винтами), в глухих и угловых секциях следует использовать кабелепровод или армированный кабель.

НЕПРЕРЫВНОСТЬ ЗАЗЕМЛЕНИЯ:

Непрерывность заземления должна поддерживаться между распределительными коробками нагревателей или глухими секциями в непрерывном режиме. Для этого используйте:

1. Перечисленные кабельные втулки или другие ниппели с прокалывающими контргайками для соединения распределительных коробок.

2. Протяните перемычку заземления от винта заземления в одной распределительной коробке к винту заземления в соседней распределительной коробке.

ОСТОРОЖНО: ВЫСОКАЯ ТЕМПЕРАТУРА, ДЕРЖИТЕ ЭЛЕКТРИЧЕСКИЕ ШНУРЫ, ШТОРЫ И ДРУГИЕ ОБОРУДОВАНИЕ ОТ ОБОГРЕВАТЕЛЯ.

НЕ УСТАНАВЛИВАЙТЕ МЕНЕЕ 1,5 ДЮЙМОВ ОТ ПОЛА НА НИЖНЕМ ВХОДЕ ВОЗДУХОЗАБОРНИКА

ВЕРХ
НЕ ИСПОЛЬЗУЙТЕ ОБОГРЕВАТЕЛЬ БЕЗ ПЕРЕДНЕЙ КРЫШКИ PL.

ОСТОРОЖНО ВЫСОКАЯ ТЕМПЕРАТУРА:

Держите электрические шнуры подальше от обогревателя. Не размещайте нагреватель ниже электрической розетки. Не устанавливайте обогреватель на поверхности с виниловым покрытием или поверхности из пенопласта. НЕ устанавливайте обогреватель на поверхности, покрытые бумагой или тканью.

Держите все драпировки и мебель на расстоянии не менее 4 дюймов от обогревателя и 12 дюймов над обогревателем.

– ПРЕДУПРЕЖДЕНИЕ –

Высокая температура может со временем обесцветить синтетические ткани.

ЗАПРЕЩАЕТСЯ устанавливать обогреватели напротив горючих поверхностей из целлюлозного волокна низкой плотности.

НЕ устанавливайте нагреватель ниже электрической розетки.

НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

Во избежание возгорания ЗАПРЕЩАЕТСЯ хранить и использовать бензин или другие легковоспламеняющиеся пары и жидкости вблизи обогревателей.

ВАЖНО: Обогреватели более 250 Вт на фут. «ВАЖНЫЕ ИНСТРУКЦИИ —

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

– – ПРЕДУПРЕЖДЕНИЯ – –

1. При использовании электроприборов всегда следует соблюдать основные меры предосторожности для снижения риска возгорания, поражения электрическим током и травмирования людей, включая следующие:

2 ● Прочтите все инструкции перед использованием этого обогревателя.

3. Нагреватель имеет внутри нагревательные элементы, образующие электрическую дугу или искрение.

4. Этот обогреватель сильно нагревается во время работы. Во избежание ожогов не допускайте контакта голой кожи с горячими поверхностями. Держите горючие материалы, такие как мебель, подушки, постельное белье, бумагу, одежду и шторы, вдали от обогревателя.

5. Во избежание возможного возгорания ни в коем случае не блокируйте вход или выход воздуха.

6. Не вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

7. Прочтите все информационные этикетки. Убедитесь, что провода электропитания имеют то же напряжение, что и нагреватели. Все электрические работы и материалы должны соответствовать Национальному электротехническому кодексу (NEC), Закону о безопасности и гигиене труда (OSHA), а также всем государственным и местным нормам.

8. ВНИМАНИЕ! ВЫСОКАЯ ТЕМПЕРАТУРА: Держите электрические шнуры подальше от обогревателя. Не размещайте нагреватель ниже электрической розетки. Не устанавливайте обогреватель на поверхности, покрытые винилом или пеной. Не устанавливайте обогреватель на поверхности, покрытые бумагой или тканью. Держите все драпировки и мебель на расстоянии не менее 4 дюймов перед обогревателем и 12 дюймов над обогревателем.

9. Высокая температура может со временем обесцветить синтетические ткани.

10. НЕ устанавливайте обогреватели напротив горючих поверхностей из целлюлозного волокна низкой плотности.

11. НЕ устанавливайте нагреватель ниже электрической розетки.

12. НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

13. Во избежание возгорания ЗАПРЕЩАЕТСЯ хранить и использовать бензин или другие легковоспламеняющиеся пары и жидкости вблизи обогревателей.

14. ВНИМАНИЕ!

Отключите электропитание на щите электропитания (автоматический выключатель или блок предохранителей) и заприте или повесьте бирку дверцу щита, чтобы никто не мог восстановить электропитание, пока вы работаете с нагревателем. Невыполнение этого требования может привести к серьезному поражению электрическим током, ожогам или возможной смерти.

15. НЕПРЕРЫВНОСТЬ ЗАЗЕМЛЕНИЯ: Непрерывность заземления должна поддерживаться между распределительными коробками нагревателей или глухими секциями в непрерывном направлении. Для этого:

1. Перечисленная втулка кабелепровода или другие резьбовые ниппели с контргайками протыкающего типа для соединения распределительных коробок.
2. Протяните перемычку заземления от винта заземления в одной распределительной коробке до винта заземления в соседней распределительной коробке.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Процедуры подключения и соединения должны соответствовать Национальным электротехническим нормам и правилам (NEC) и местным нормам.

ПРЕДУПРЕЖДЕНИЕ

При сверлении отверстий в полевых условиях для монтажа обратите внимание:
1. Не сверлите рядом с капиллярной трубкой. Разрешить 1/2 дюйма.
2. Не сверлить внутри электрической распределительной коробки.
3. Не сверлить рядом с элементом. Разрешить 1/2 дюйма.
Если блоки не поставляются с заводским кодом ko на задней панели, обратите внимание:
1. Устанавливаемые на месте установки ko могут быть расположены только так, чтобы НЕ мешать установленным на заводе компонентам.
2. Соблюдайте расстояние 1/2 дюйма между токоведущими и неподвижными металлическими частями.

Многочисленная проводка основной платы — опционально —
Следуйте инструкциям ниже, если вы проводят более одного нагревателя на параллельной цели. Если вы подключаете несколько базовых плат к одному блоку управления, рекомендуется использовать один блок управления для каждой комнаты.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перед использованием нагреватель должен быть правильно установлен

1. Если нагреватели имеют встроенные термостаты, установите вал в среднее положение и дайте поработать несколько часов. Если температура в помещении слишком высокая, поверните вал против часовой стрелки. Если температура в помещении слишком низкая, поверните вал по часовой стрелке, пока не будет достигнута комфортная температура. Дайте комнатной температуре стабилизироваться после каждого изменения настройки.

2. Доступ к регулировочному валу термостата и разъединителю возможен через отверстие в решетке на левом или правом конце нагревателя.

3. При первом включении обогреватель может издавать легкий безвредный запах. Это вызвано активацией компонентов внутреннего нагревателя в первый раз и не должно повторяться.

4. Выберите комфортную настройку на всех термостатах, если они поставляются.

ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

1. Перед очисткой убедитесь, что питание отключено на панели автоматического выключателя.

2. Пыль будет скапливаться между ребрами элемента. Для достижения максимальной эффективности обогреватель необходимо регулярно чистить.

Перед очисткой обогревателя убедитесь, что он выключен и нагревательный элемент остыл. Для уборки можно использовать пылесос с насадкой-щеткой. Поверхность обогревателя можно протирать слегка влажной тряпкой.

3. Восстановить питание обогревателя.

4. Все остальные виды обслуживания должны выполняться квалифицированным лицензированным электриком.

5. Мебель, портьеры и ковры: Для правильной работы обогревателей необходима свободная циркуляция комнатного воздуха через нагревательный элемент. Держите электрические шнуры, шторы, коврики и другие предметы мебели подальше от обогревателя. Мебель должна располагаться на расстоянии не менее 4 дюймов от обогревателя. Занавески должны выступать за верхнюю часть обогревателя минимум на 12 дюймов. Если вы предпочитаете шторы длиной до пола, они должны быть на высоте не менее 3 дюймов над полом и иметь зазор не менее 4 дюймов от задней складки до передней крышки обогревателя.

6. Для достижения наилучших результатов при использовании коврового покрытия оставьте зазор в 1 1/2 дюйма для коврового покрытия под нагревателями и углами. Коврики можно подкладывать до обогревателя при условии, что они не имеют такой толщины, которая блокировала бы впуск воздуха в нижней части обогревателя.

7. Если передняя решетка была снята для чистки, замените ее так же, как она была до чистки. Если для крепления передней крышки или торцевых заглушек использовались винты, обязательно замените их.

ОГРАНИЧЕННАЯ ГАРАНТИЯ

На изделия, на которые распространяется настоящая гарантия, распространяется гарантия на отсутствие дефектов изготовления и материалов в течение одного года с даты продажи. Эта гарантия не распространяется на повреждения в результате несчастного случая, неправильного использования или модификации; ни там, где подключенное напряжение более чем на 5 % превышает напряжение, указанное на паспортной табличке, ни на оборудовании, неправильно установленном, подключенном или обслуживаемом с нарушением инструкции. Эта гарантия действительна только в пятидесяти штатах США. Никакие другие письменные или устные гарантии не применяются. Ни один сотрудник, агент, дилер или другое лицо не уполномочено давать какие-либо гарантии от имени Design Architectural Heating. Покупатель несет ответственность за все расходы, связанные с демонтажем или повторной установкой и отправкой изделия для ремонта. В рамках данной Гарантии нерабочие блоки должны быть возвращены на ближайший завод Design Architectural Heating, и мы бесплатно отремонтируем или заменим их по нашему выбору с оплатой обратной перевозки компанией Design Architectural Heating. Согласовано, что такой ремонт или замена является исключительным средством правовой защиты, доступным от Design Architectural Heating, и что Design Architectural Heating не НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ ЛЮБОГО РОДА, ВКЛЮЧАЯ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УЩЕРБ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому указанное выше исключение или ограничение может не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату. Товар, возвращаемый на завод, должен сопровождаться разрешением на возврат и служебной идентификационной биркой. При запросе авторизации укажите все каталожные номера, указанные на изделии.

ДИЗАЙН АРХИТЕКТУРНОЕ ОТОПЛЕНИЕ
P.O. Box 7110, Lewiston, Maine 04243
