Электроснабжение многоэтажного дома

Элетромонтажные работы › Решения ›

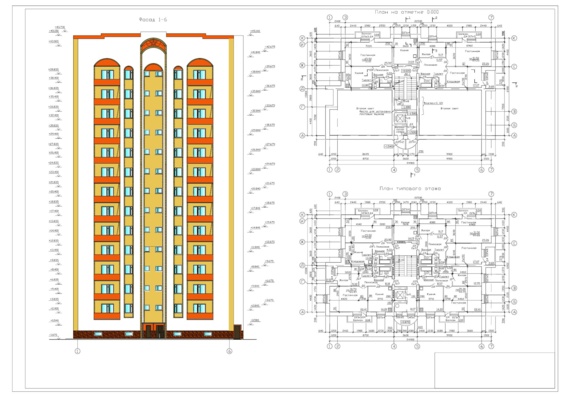

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26.03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т. д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Нормы электроснабжения в жилом доме

Потребление электроэнергии производится от сетей, норма напряжения в которых — 380/220 В. Используется заземление Т1М-С-5.

Расчётная нагрузка при площади до 60 м 2 должна превышать:

  • в доме без электроплит – 5,5 кВт;
  • с электроплитами – 8,8 кВт.

При большей площади нагрузка увеличивается за квадратный метр на 1%. Ограничения расчётной нагрузки могут устанавливаться лишь местной администрацией.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения — аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.



В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Кольцевая схема электроснабжения многоквартирного дома

Кольцевая схема электроснабжения многоквартирного жилого дома — план установки и подключения электроприемников, по котором электрообеспечение многоквартирного жилого дома возможно по двум кабельным линиям, образующим кольцо. Данная кольцевая схема выглядит следующим образом:

Первый и последний электроприемники подключаются от основного источника питания, а между всеми оставшимися электроприемниками создаются так называемые перемычки.

Для создания такого кольцевого плана следует предусмотреть по два перекидных рубильника в ВРУ для каждого многоквартирного дома.

В обычном режиме мощность равномерно делится между двумя вводами.

Для того чтобы понять то, зачем для данной схемы требуется именно два рубильника, мы даем вам рассмотреть ряд возможных аварийных ситуаций:

  • Выход из строя одной из питающих кабельных линий

В такой ситуации электроснабжение всех многоквартирных жилых домов происходит от одной КЛ.

Специалисты из УК устанавливают рубильники в необходимое положение.

  • Выход из строя перемычки

Рабочие обязаны изолировать из схемы электроснабжения участок, на котором произошла авария (например, на линии случилось короткое замыкание). Одна часть домов питается от одной КЛ, а вторая часть жилых домов — от другой. Вместо двух перекидных рубильников можно использовать три обычных.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

  1. Заключение договора с местной организации энергоснабжения.
  2. Разработка технических условий.
  3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
  4. Установка и опломбирование прибора учёта, ВРУ.
  5. Установка кабеля.
  6. Подбор оборудования.
  7. Проверка соответствия и оформление акта ввода в РЭС.
  8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

  • изоляции;
  • заземления;
  • расположения розеток;
  • недоступности контактности электроузлов;
  • учёта влажности;
  • защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Правила расчета электроснабжения

Расчётным периодом считается календарный месяц. Оплата рассчитывается согласно установленным тарифам с учётом социальных норм. В собственных домовладениях учитывается наличие земельного участка с постройками, в многоквартирных домах – общие нежилые помещения.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

  • банковских карт;
  • переводов;
  • услуг сети Интернет.

Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Сигнал должен быть зарегистрирован вне зависимости от того, письменный он или устный. Проверка с составлением акта назначается не позднее 2 часов с подачи сведений. При возникновении спора во время проверки возможно назначение экспертизы. При нарушении прав потребителя есть возможность обращения в прокуратуру, суд.



«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:




    Добавить файлы …


    Нужна консультация? Звоните:

    +7(495) 146-67-66

    Отзывы о компании ООО «ИНТЕХ»:



    Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

    Ввод и распределение электроэнергии в многоквартирном доме

    В многоквартирных домах системы ввода и распределения энергии в целом зависят от самого дома (количества находящегося в нем электрооборудования для обеспечения его жизнедеятельности). Попробуем разобраться в устройствах таких систем.

    Распределение энергии в многоквартирном доме с системой TN-C

    TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

    В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

    От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

    Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

    Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

    Именно по этим причинам в большие домах  могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

    Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

    Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

    К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

    В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

    У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются  таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

    В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

    Распределение энергии в многоквартирном доме с системой TN-C-S

    В жилом помещении электропроводка состоит из ввода электрического, групповой электрической сети, распределяющей энергию от электрощитка по всему помещению и, собственно, самого электрощитка. Для каждой группы потребителей электропроводка выполняется кабелем с определенным сечением и автоматами защиты с номиналами ранее рассчитанными.

    Вводные и распределительные устройства

    Как уже упоминалось ранее кабель питания, приходящий от подстанции попадает на ВУ (вводное устройство) или ВРУ (вводно-распределительное устройство). Для многоквартирного дома основным их отличием друг от друга будет наличие у ВРУ оснащения для распределения энергии по зданию.

    Итак, ВРУ – это совокупность защитных аппаратов (предохранители, автоматические выключатели и так далее), устройств и приборов для учета электроэнергии (электросчетчики, амперметры и так далее), электрооборудование (шины, рубильники, трансформаторы тока и другие устройства) а также строительные конструкции, устанавливаемые на вводе в здание или помещение жилое, которые включают в себя защитные аппараты и приборы учета (электросчетчики) отходящих линий электропроводки.

    Также нужно помнить, что и к ВУ и к ВРУ подходят линии повторного заземления, а это значит что расщепление входящего PEN проводника можно проводить только здесь.

    При использовании системы TN-C-S приходящий от подстанции совмещенный  PEN проводник подлежит расщеплению. Система TN-C-S будет иметь место только после расщепления со стороны от трансформаторной подстанции. В современных этажных щитках обычно устанавливают трехфазные автоматы, электросчетчики, УЗО и дифавтоматы.

    После ВРУ или ВУ электроэнергия подается на этажные электрощитки многоквартирного дома. При использовании системы TN-C-S к потребителям идет пять проводов (L1, L2, L3, N, PE).
