Чертежи и размеры скамейки-трансформера обязательно понадобятся, если появилось желание изготовить такую необычную садовую мебель. Несмотря на свое простое устройство, конструкция все же считается сложной. Важно правильно рассчитать и сделать все узлы, чтобы трансформер свободно можно было сложить и разложить.

Плюсы и минусы лавочки-трансформера для дачи

Раскладная скамейка востребована дачниками, владельцами загородных домов.

Популярность трансформера обусловлена преимуществами:

  1. Основной плюс заключается в компактности. Скамейка в сложенном состоянии занимает мало места. Ее можно поставить у стены или просто вдоль тротуарной дорожки.
  2. Трансформер стараются изготовить из легких и прочных материалов. Из-за малого веса скамейку легко переносить на другое место.
  3. Третьим плюсом является возможность превращения скамейки со спинкой в стол с двумя лавочками без спинок. Трансформер выручит на природе, когда надо организовать застолье для гостей.

Наделена необычная скамейка и минусами:

  1. Потребуются для сборки стола скамейки трансформера своими руками чертежи с точными размерами. Если в схеме будет допущена ошибка, конструкция может не раскладываться или не полностью складываться.
  2. Использование толстостенных труб или массива из деревьев твердых пород увеличивают массу скамейки. Раскладывать ее становится труднее. Перенести трансформер на другое место с трудом получится только двум человекам.
  3. Со временем от частого пользования подвижные узлы скамейки ослабляются, появляется люфт. Трансформер становится шатким.

Взвесив все перечисленные факторы, проще определиться, нужна ли такая скамейка дома.

Виды дачных скамеек-трансформеров

Большинство раскладных скамеек устроено по одному принципу. Различается размер, отчего зависит количество посадочных мест. Еще одним нюансом трансформеров является устройство каркаса, подвижных узлов, материал изготовления.

Если говорить о различиях скамеек по общей конструкции, то чаще всего встречаются следующие варианты:

  1. Классикой считают трансформер стол скамейка для дачи, который легко разложить за 1-2 секунды. В сложенном состоянии конструкция занимает мало места. Используют ее вместо обычной удобной скамейки со спинкой. После раскладывания у трансформера появляется столешница с двумя лавочками друг против друга.
  2. Трансформер конструктор представляет собой каркас из труб, где на длинную перекладину нанизаны Г-образные деревянные детали. Они свободно вращаются, а в нужном положении элементы фиксируют. Конструктор позволяет выполнять четыре комбинации: превращение в длинную скамейку со спинкой, два широких кресла с подлокотниками или два узких кресла и столиком между ними, одно кресло со столиком сбоку.
  3. Трансформер с необычным названием «цветок» напоминает клавиши пианино. Конструкция состоит из большого количества планок, часть из которых вращается на перекладине каркаса. В сложенном состоянии получается обычная лавочка, удобная для транспортировки. Чтобы удобно отдохнуть, достаточно поднять часть планок и получится удобная спинка скамейки. Преимуществом является то, что поднятые лепестки можно зафиксировать под любым углом для более комфортного положения спины отдыхающего человека.

Существуют другие разновидности раскладных скамеек, например, радиусные. Однако такие трансформеры редко востребованы из-за сложности устройства и неудобной формы.

Что нужно для сборки лавочки-трансформера

Раскладная конструкция считается сложной в изготовлении. В первую очередь понадобится подетальный чертеж лавки трансформера, где указаны все узлы, размеры каждой детали. Что касается материалов, то скамейки изготавливают из дерева и металла. Оптимальным вариантом считается их комбинация. Для улучшения прочности каркас трансформера делают металлический, а сиденья и столешницу – деревянные.

Трубы желательно приобретать диаметром 20-25 мм с оцинкованным покрытием. Защитный слой предотвратит быстрое проявление ржавчины.

Совет! Лучшим материалом для каркаса раскладной скамейки является профиль. За счет граней увеличивается его прочность, что позволяет использовать трубу с тонкими стенками, уменьшая общий вес готовой конструкции.

Из пиломатериалов понадобится струганная доска толщиной 20 мм. Если каркас трансформера тоже делать деревянный, то используют брус из лиственницы, дуба, бука. Доску можно взять сосновую. На столешнице и сиденьях лавочек она долго прослужит.

Для работы еще нужен стандартный набор инструмента:

  • ножовка по дереву;
  • рубанок;
  • дрель;
  • шуруповерт;
  • рулетка;
  • молоток;
  • пассатижи;
  • отвертка.

Если каркас раскладной скамейки металлический, для сборки нужен сварочный аппарат. Болгарка поможет быстро распилить трубу.

Из расходных материалов потребуются болты, саморезы, наждачная бумага, сварочные электроды.

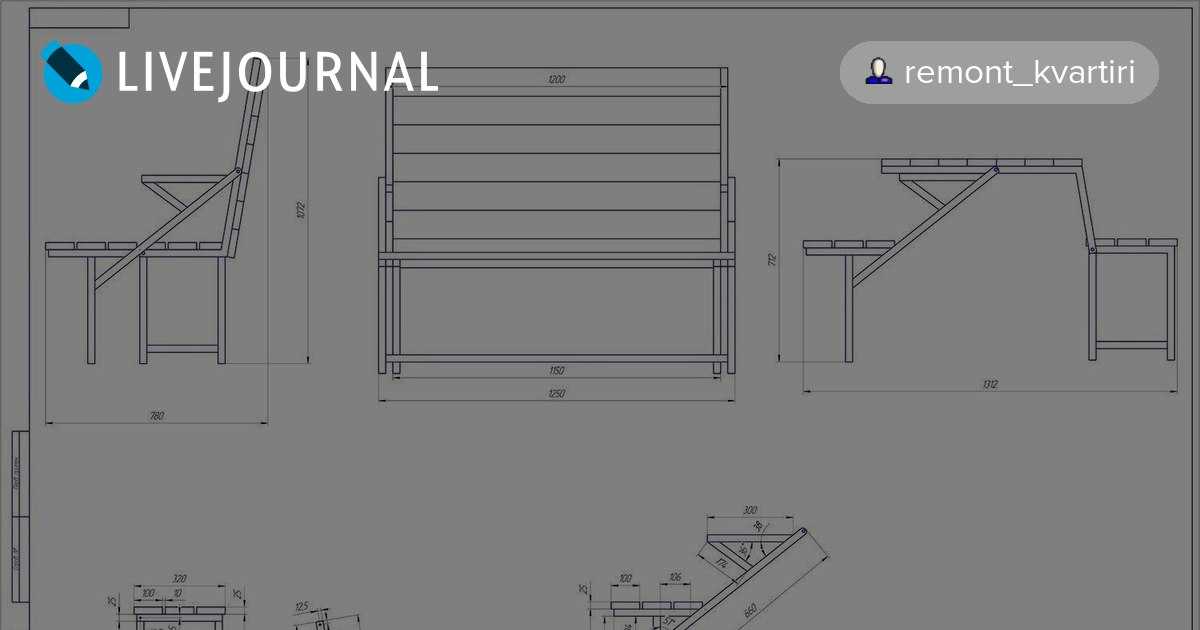

Чертежи и схемы сборки лавки-трансформера

Не имея опыта, самостоятельно составлять схему скамейки нежелательно. Оптимально найти готовый чертеж с указанными размерами каждой детали. Если такой трансформер есть у соседей, схему можно скопировать, но нужно внимательно отнестись к устройству подвижных узлов. Именно они создают основную сложность конструкции раскладной скамейки.

В общих чертах разные чертежи лавки трансформера с металлическим каркасом имеют сходство. Различаются чаще размеры классической скамейки. За основу можно взять предоставленный на фото чертеж всех деревянных элементов и самой готовой конструкции в сборе.

Размеры лавки-трансформера

Основное предназначение раскладной скамейки – обеспечить комфортный отдых. Размер конструкции играет немаленькую роль, так как от него зависит количество посадочных мест на трансформере. Здесь каждый хозяин руководствуется своими потребностями. Учитывают состав семьи, примерное количество приходящих гостей.

Чаще всего в классическом исполнении размеры лавочки трансформера из профтрубы следующие:

  • высота от земли до столешницы в разложенном состоянии – 750 мм;
  • ширина разложенного трансформера – 900-1000 мм;
  • ширина столешницы – 600 мм, каждого сиденья – 300 мм.

Длина трансформера – параметр сугубо индивидуальный. От размера зависит количество посадочных мест. Однако длиннее 2 м скамейки редко делают.

Как сделать лавку-трансформер своими руками

Когда чертеж и материалы будут подготовлены, приступают к созданию конструкции. Сборка каждой модели раскладной скамейки происходит в индивидуальном порядке. Важно понять, что общая пошаговая инструкция лавочки трансформера своими руками не существует. Процесс сборки узлов различных скамеек может сильно отличаться друг от друга.

На видео пример лавочки:

Самая удачная модель лавочки-трансформера

Для всех трансформеров действует одно правило: конструкция должна быть просто устроена, нетяжелая, легко раскладываться и складываться. В этом плане самой удачной моделью считается скамейка из профиля сечением 20 мм.

Сложностью изготовления этой модели трансформера является необходимость выгибания дуг. Согнуть аккуратно профиль дома не удастся. За помощью обращаются на производство, где есть трубогибный станок. Потребуется согнуть два полукруга для ножек и шесть дуг, образующих опору столешницы, а также одновременно исполняющих роль раскладного механизма скамейки.

Из прямых отрезков профиля сваривают рамки сидений лавочек и раму стола. Обшивку осуществляют многослойной влагостойкой фанерой, толстым текстолитом.

На видео лавочка трансформер своими руками в наглядной демонстрации:

Простая лавка-трансформер из металла

Вариант простой конструкции аналогично основан на сборке металлического каркаса. Все элементы скамейки сделаны из ровного профиля. Им можно придать слабоизогнутую форму без трубогиба. Чтобы простой трансформер приобрел оригинальность, на раму приваривают купленные кованые элементы. Столешницу обшивают фанерой, а сиденье каждой лавочки можно соорудить из двух досок.

Пример простого металлического трансформера показан на видео

Раскладная скамейка-трансформер из дерева

Деревянные трансформеры чаще изготавливают по одной схеме. Процесс состоит из следующих шагов:

  1. Для ножек отпиливают от бруса восемь одинаковых заготовок длиной 700 мм. На концах ножовкой или электролобзиком спиливают косые срезы. Они помогут установить скамейку под уклоном, обеспечивающим ей оптимальную устойчивость.

    Важно! Срезы на всех заготовках нужно выполнить строго под одним углом.

  2. Рамы для двух лавочек трансформера собирают из обрезной доски. Пиломатериал подвергают шлифовке. Отпиливают 4 заготовки длиной 400 мм, и 4 куска длиной 1700 мм. На досках срезают углы, чтобы при стыковке получалась продолговатая прямоугольная рама. В длинных заготовках сверлят по одному отверстию.
  3. Чтобы сиденья лавочек не прогибались, рамы усиливают брусками. Элементы крепят на расстоянии 500 мм друг от друга, разделяя прямоугольник на секции. Подготовленные бруски для ножек фиксируют на раму лавочек. Их устанавливают, отступив от каждого угла 100 мм. Ножки трансформера фиксируют тремя болтами. Чтобы головки и гайки не выступали на поверхность, их прячут внутри высверленных потайных отверстий.
  4. Следующую третью раму собирают для столешницы, которая в сложенном состоянии трансформера исполняет роль спинки скамейки. Здесь аналогично понадобится брус. Раму собирают прямоугольной формы размером 700х1700 мм. Обшивку на этом этапе делать рано. Она будет мешать сборке раскладного механизма скамейки.
  5. Когда рамы лавочек и стола будут готовы, их располагают на ровной площадке, соединяют в единую конструкцию. Чтобы трансформер складывался, соединения делают болтами. Гайки обязательно контрогаят, чтобы избежать самопроизвольной затяжки или раскручивания.
  6. Из брусков длиной 400 мм собирают конструкцию. Ее крепят между лавочкой и столешницей по углам. Элементы должны располагаться внизу столешницы, но сбоку скамейки. Для соединения заготовок используют саморезы.
  7. Из бруса отпиливают еще две заготовки длинной 1100 мм. Элементы крепят саморезами в центре другой лавочки. Крепеж с ближней стороны располагать нельзя. Не получится соединить две лавочки между собой.

Все готовые рамы трансформера соединяют в единую конструкцию. Из обрезной шлифованной доски саморезами крепят обшивку столешницы и сидений лавочек. Конструкцию проверяют на работоспособность, выполняют декоративную отделку скамейки.

Радиусная лавочка-трансформер

Скамейка радиусного типа образует полукруглую или круглую зону отдыха. Изготавливают каркас трансформера из профиля. Трубам придают радиусный изгиб. Обшивку лавочек осуществляют оструганной доской. Заготовки с одной стороны делают шире, чем на противоположном конце. Благодаря узкой стороне досок, получится добиться плавного радиусного изгиба сиденья во время крепления их на каркас.

Лавочки делают без спинки, что позволяет их устанавливать вокруг дерева, круглого стола или обратной стороной во внутренний угол, образованный ограждением участка, смежными стенами соседних зданий.

Лавочка-трансформер из профтрубы

Самой надежной считается классическая раскладная скамейка из профиля. Принцип изготовления аналогичен деревянной конструкции, но есть некоторые нюансы. На фото представлен чертеж трансформера скамейки из квадратной трубы, по которому проще будет собрать конструкцию.

Порядок сборки раскладной скамейки состоит из следующих шагов:

  1. Профильная труба не всегда идет с чистой поверхностью. От хранения на складе металл ржавеет. Во время погрузочно-разгрузочных работ возникают механические удары. На стенках появляются острые зазубрины. Все это нужно счистить болгаркой, установив шлифовальный диск.
  2. Согласно чертежу профиль режут болгаркой на заготовки нужной длины. Каждый элемент нумеруют, подписывая мелом.
  3. Из четырех заготовок сваривают каркас сиденья лавочки. При желании конструкцию можно усилить распоркой, но тогда увеличится вес трансформера, что не очень хорошо.
  4. Г-образную заготовку сваривают для спинки скамейки. Длинная ее сторона одновременно исполняет роль рамы столешницы.

    Совет! Г-образную заготовку лучше сварить не под прямым углом, чтобы спинка скамейки получилась комфортная.

  5. Для сиденья второй лавочки сваривают три куска профильной трубы. Получается конструкция неопределенной формы, как показано на фото.
  6. Все сваренные элементы рамы трансформера соединяют болтами длиной 60 мм. Под головки и гайки подкладывают металлические шайбы. Не забывают контрогаить, иначе во время работы подвижных узлов одна гайка будет затягиваться или раскручиваться.
  7. Металлоконструкцию обшивают доской толщиной 20 мм. Фиксацию деревянных заготовок осуществляют мебельными болтами.

Недостатком металлических ножек скамейки является погружение в грунт. Острые края металла царапают тротуарную плитку, продавливают асфальт. Чтобы этого не случилось, приваривают пятачки из пластинок размером 50х50 мм. Оптимально их закруглить, иначе об острые углы можно пораниться. Готовый трансформер шлифуют, окрашивают.

Оформление складной лавки-трансформера

Раскладную скамейку оптимально устанавливать под навесом, иначе подвижные узлы со временем начнут пропадать от воздействия природных факторов. При таком способе установки деревянные элементы окрашивают морилкой и лаком. Если трансформер летом будет стоять в саду без укрытия, оптимально покраску выполнить водостойкой эмалью для наружных работ. Дерево красят ежегодно, дополнительно пропитывают его антисептиком, защищающим от насекомых, грибков.

У металлического каркаса перед окрашиванием зачищают болгаркой сварочные швы. Конструкцию обезжиривают, грунтуют, окрашивают эмалью. Красивее смотрится каркас, покрашенный краскопультом или краской из баллончика.

Заключение

Чертежи и размеры скамейки-трансформера помогут создать работоспособную раскладную конструкцию. Если технология сборки соблюдалась правильно, изделие прослужит долгие годы, не сломается на подвижных узлах от частого использования.

Отзывы о скамейке-трансформере

Сергей Витальевич Шпак, 39 лет, г. Нижний Новгород

Раскладную скамейку со столом сделал из профтрубы. В каркасе немного не угадал с соединением лавочек. При складывании происходит зацепление. С первого раза все точно сделать не получается, очень сложно. Буду усовершенствовать, исправлять ошибки.

Людмила Евгеньевна Сыч, 59 лет, г. Тула

Изготовление трансформера заказывали местному умельцу. Мастер молодец, сделал на совесть. Лавочка удобная просто отдохнуть или усадить шесть человек гостей. Конструкция тяжеловатая для садовой мебели. Переставляем при необходимости с мужем вдвоем.

чертежи и схемы сборки удачной модели для дачи из металла, профильной трубы, фото садового стола-скамейки

Содержание

  • Варианты конструкций скамеек-трансформеров
    • Классический вариант складной скамейки-трансформера
    • Деревянные лавки — раскладушки
    • Лавки трансформеры необычных схем
  • Какие инструменты и материалы потребуются
  • Чертежи, размеры с описанием и схемы сборки лавки-трансформера
    • Чертежи самой удачной модели лавочки-трансформера из металла для дачи
    • Чертежи садовой скамейки-трансформера из дерева
  • Как сделать лавку-трансформер из профильной трубы своими руками
    • Собираем стойки и основание скамейки
    • Набираем спинку и нашиваем облицовку
  • Как сделать лавочку-трансформер с навесом
  • Как сделать скамью-стол-трансформер из дерева своими руками
  • Как сделать стул-скамейку-трансформер для огородника своими руками
  • Варианты оформления
  • Заключение

Сделать раскладывающуюся скамейку по силам практически всем, кто любит строить и делать всевозможные самоделки. Можно построить по готовому проекту или сделать чертежи и схемы лавки-трансформера своими руками. Конечный результат будет зависеть в первую очередь от правильного выбора конструкции, и лишь затем важен подбор материала и качество выполнения работ.

Трансформеры удобны в использовании на даче из-за небольших размеров и веса скамейки

Варианты конструкций скамеек-трансформеров

Выбрать подходящий вариант несложно, так как большая часть раскладывающихся лавочек очень похожи между собой по устройству и принципу работы. Чертежей лавочки трансформера, доступных для самостоятельного изготовления, существует более чем достаточно, поэтому выбирать есть из чего.

Другое дело, что не все самоделки одинаково хороши в пользовании в условиях дачи, поэтому будет правильным сначала разобраться в устройстве наиболее популярных моделей:

  • Наиболее распространенные раскладные скамейки — трансформеры на металлическом каркасе;
  • Аналогичные модели «раскладушек», но уже из древесины. Деревянная скамейка трансформер своими основными размерами и характеристиками примерно соответствует моделям из металла;
  • Деревянные лавочки — трансформеры оригинальной авторской разработки, отличающиеся по типу раскладывания, размерам и форме;
  • Малоразмерные каркасные лавки различных схем.

Устройство таких малюток часто копируется разработчиками с классических распашных трансформеров, но встречаются и оригинальные изделия необычных схем.

Схема предполагает разборку и сборку трансформера без крепежа

Многие дачники предпочитают делать своими руками такие скамейки трансформеры, фото, лишь по одной причине. Благодаря продуманной схеме и небольшим размерам они легко складываются, занимают немного места и могут транспортироваться на дачу даже в легковом автомобиле.

Классический вариант складной скамейки-трансформера

Наиболее распространены универсальные модели раскладных лавок на металлическом каркасе. Выглядеть трансформер может по-разному, но в его основе используется одна и та же схема. Формально такая скамейка состоит из трех деталей:

  • Стационарная часть, это небольшая по размерам лавочка, которая всегда остается в одном положении, независимо от того, раскладывается трансформер или нет;
  • Подвижная часть лавки, в сложенном состоянии она дополняет стационарную деталь, увеличивая ее размер в ширину. В разложенном положении это самостоятельное место для сидения;
  • Спинка лавочки. При любой схеме трансформера она всегда соединена шарнирами с подвижной и стационарными частями.

Размер стола с лавочками, в который превращается трансформер в разложенном состоянии, равен габаритам спинки. Поэтому подобные схемы в сложенном положении всегда отличаются необычно высокой поддержкой для спины, что только увеличивает уровень комфорта для высоких людей и детей.

Схема скамейки не предполагает использование фиксаторов или зажимов, все держится под собственным весом

Важно! Все шарнирные соединения выполняются на болтах и втулках, никаких дверных навесов или петель не используется. Такое решение повышает жесткость конструкции и позволяет построить трансформер с наименьшими затратами.

Разобраться, как сложить или разложить своими руками лавочку трансформер, поможет пошаговая инструкция, приведенная на фото ниже.

Схема раскладывания – берем за спинку и сидение и тянем на себя

Трансформер поворачивается вокруг шарнира и переходит в положение стола

Элементы металлической конструкции могут быть скругленными в виде арок или прямоугольной формы. При желании можно отыскать своими руками чертежи на железную лавочку трансформер, выполненную в необычном квадратном стиле.

На работоспособность схемы форма стоек не влияет и определяется лишь индивидуальными предпочтениями будущих владельцев. Одна из моделей скамейки трансформера, доступная для сборки своими руками, приведена на видео

Деревянные лавки — раскладушки

Модели, изготовленные из древесины дуба или лиственницы, выглядят более привлекательно, хотя по схеме работы практически не отличаются от металлических собратьев.

Важно! Единственным существенным недостатком является невозможность полной разборки деревянного трансформера.

Если скамейку на металлическом каркасе можно разобрать на отдельные детали и весной собрать, то деревянную мебель придется прятать на зиму в дачном домике в собранном виде.

Лавки трансформеры необычных схем

Раскладные скамейки не обязательно должны превращаться в конструкцию из двух лавок и стола. Например, для самостоятельного изготовления можно выбрать схему скамейки с откидывающейся спинкой. В данном случае трансформер собирается в виде набора из секций, которые легко превращаются в откидной столик.

Еще одна необычайно интересная схема скамейки трансформера представлена ниже. Размеры мебели не отличаются от обычных моделей, но благодаря особому устройству сиденья и спинки последнее можно достаточно легко спрятать в нижней части конструкции.

Совсем простая лавка — трансформер представлена на фото ниже.

По схеме и принципу работы она напоминает папку или чемодан. Из всех приведенных вариантов эта модель, возможно, лучше всего подойдет для работы на даче в летний сезон.

Какие инструменты и материалы потребуются

Для изготовления трансформеров традиционно используются квадратная или круглая водопроводная труба, деревянные рейки, брус, доска, саморезы и мебельные болты. Для работы с материалом потребуется:

  • Угловая шлифовальная машинка с отрезным кругом по металлу;
  • Сварочный аппарат;
  • Трубогибочное приспособление или станок;
  • Разметочный инструмент.

Если скамейку трансформер планируется изготовить из деревянных реек или бруса, то дополнительно нужно будет приобрести шуруповерт и шлифмашинку с ленточным наждачным полотном.

Большую часть работы по изготовлению скамейки трансформера придется выполнить в условиях домашней слесарной мастерской или в гараже. Независимо от схемы конструкции, детали скамейки изготавливают отдельно, сваривают или гнут на трубогибном станке, окрашивают и перевозят к месту сборки на дачу.

Чертежи, размеры с описанием и схемы сборки лавки-трансформера

На первый взгляд, устройство скамейки кажется настолько сложным, что для сборки мебели обязательно нужно использовать чертежи и схему деталировки. Формально это действительно так. Если делать железную лавочку трансформер своими руками в частном доме, то чертежи можно с успехом заменить несколькими эскизами. Другое дело, если детали для изготовления скамейки придется заказывать слесарной мастерской. В этом случае без деталировки, чертежей и размеров собрать скамейку трансформер будет непросто.

Чертежи самой удачной модели лавочки-трансформера из металла для дачи

По схеме эта конструкция ничем не отличается от прямоугольных вариантов, но в ней практически отсутствуют сварные соединения, а значит, большую часть деталей можно выполнить кустарным способом. Чертежи скамейки — трансформера из закругленной профильной трубы можно сделать самому или использовать размеры лавки, приведенные ниже.

Несмотря на приличные размеры, данная схема трансформера справедливо считается одной из наиболее надежных и безопасных в эксплуатации

Единственным исключением являются арки правой лавочки и основания спинки. К дугам нужно будет приварить дополнительные втулки для установки болтового соединения. Мало кто обращает внимание на чертежах трансформера — скамейки из квадратной трубы на наличие дополнительных подварных элементов — втулок. Большинство совершают грубейшую ошибку, пытаясь сверлить отверстия прямо в квадратной трубе. Из-за небольшого размера сечения материала делать этого категорически нельзя, иначе профиль может лопнуть под нагрузкой. Если нельзя наварить втулки, например, нет сварки, то лучше подыскать чертежи трансформера на круглой трубе.

Столик, он же спинка трансформера, собирается в раме из металлического профиля, поэтому, несмотря на небольшие размеры, прочность столешницы получается достаточно большой.

Важно! В отличие от других моделей лавочек, размер которых в длину редко превышает 150 см, в этой схеме — 180 см, поэтому используются вертикальные подпорки из круглой трубы.

Это означает, что трансформер способен выдержать значительно большую нагрузку, чем модели с прямоугольными опорами.

Чертежи садовой скамейки-трансформера из дерева

Постройка лавки из дерева может показаться более сложной, но это не совсем так. Если присмотреться к чертежу и деталировке, приведенным ниже, то окажется, что конструкция просто спланирована из большего количества элементов.

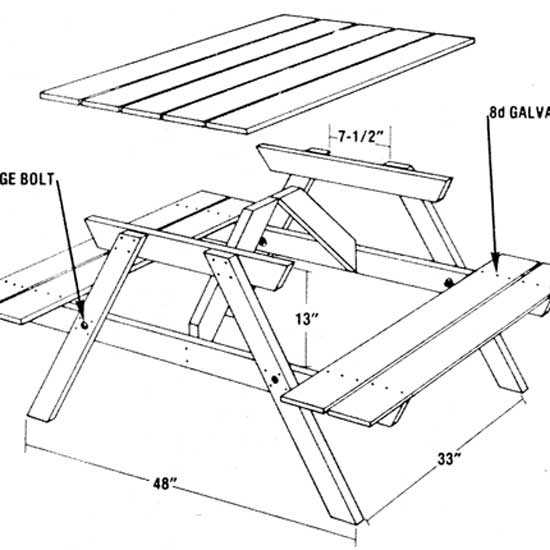

Так выглядит чертеж классической трансформер — лавочки из деревянной рейки.

Схема трансформера с присоединенной скамейкой. Размеры конструкции можно менять, так как ширины сидения в 183 мм для взрослого человека – маловато

По сути, наиболее сложным этапом является сборка каркаса лавочек, его приходится делать по деталировке, приведенной ниже.

В точках шарниров лучше всего запрессовать стальные втулки, а в качестве поворотной оси будет использоваться болт с гайкой.

Как сделать лавку-трансформер из профильной трубы своими руками

Для сборки наилучшей модели раскладной скамьи потребуется следующий комплект деталей:

  • Две V-образные поворотные стойки;
  • Пара центральных опор, прокатанных в виде полукруга с дополнительным наварным шарниром и креплением под спинку;
  • Две Г-образные стойки для сборки спинки трансформера. Вертикальный размер определяет ширину раскладывающегося стола;
  • Два отрезка профильной трубы по размеру общей ширины лавочки, они будут использованы для формирования каркаса столешницы;
  • Пара прямоугольных рам, из них будут сделаны основания для двух скамеек;
  • Короткие отрезки труб, из них будут изготовлены вертикальные подпоры лавочек;
  • Деревянные рейки для облицовки столешницы и скамеек — трансформеров.

Такой комплект можно легко перевезти на легковой машине на дачу или загородный дом. В данном случае для сборки чертеж не потребуется, так как все элементы трансформера легко идентифицируются без дополнительной деталировки.

Важно! Лавочка — трансформер собирается с помощью болтовых соединений, поэтому для работы потребуется лишь пара ключей и шуруповерт. Деревянную облицовку крепят саморезами.

Общий вид лавочки трансформера приведен на фото ниже.

Собираем стойки и основание скамейки

В первую очередь собираем стационарную часть скамейки — трансформера. Для этого к прямоугольной раме с обеих сторон прикручиваем болтами опоры-полудуги. Понятно, что размер болтов по длине должен быть не менее 60 мм.

Далее к втулкам, приваренным на полудугах, крепим Г-образные элементы каркаса спинки.

Следующим этапом нужно закрепить V-образные элементы откидывающейся лавочки. Размеры и кривизна дуги стоек особого значения не имеют, главное требование по чертежу заключается в том, что все три элемента должны располагаться в одной плоскости.

Набираем спинку и нашиваем облицовку

Чтобы сформировать каркас будущей столешницы, в нижней и верхней части Г-образных боковин нашиваем горизонтальные поперечины из прямоугольного профиля.

Пространство спинки заполняем деревянными рейками, все, как по чертежу. Размеры и материал облицовки можно выбрать произвольным, использовать пластик или ОСБ.

Далее к V-образным элементам крепим вторую прямоугольную раму. Ее размеры аналогичны габаритам стационарной скамейки.

Остается лишь разложить скамейку-трансформер, подогнать и отрегулировать размеры и зазоры в соединениях, зашить горизонтальные поверхности скамеек деревянной доской или брусом.

Как сделать лавочку-трансформер с навесом

Наиболее простой способ заключается в том, чтобы использовать уже готовый проект скамейки с арочными стойками. Один из вариантов постройки навеса над скамейкой — трансформером приведен на фото ниже.

В целом каркас из прямоугольной или круглой трубы обладает достаточной жесткостью, чтобы выдержать вес козырька и стоек.

Каркасная основа навеса будет собрана из трех полудуг, согнутых на трубогибном станке из заготовок размером 150 см. Форма и кривизна может быть выбрана произвольно. Из этого материала нужно будет вырезать задние прямые стойки и передние дуговые.

Все четыре элемента приваривают с помощью сварочного инвертора к нижним арочным опорам и Г-образным боковинам спинки. Сборку можно выполнять без чертежа, важно, чтобы вертикальная проекция линии центра тяжести козырька находилась в одной плоскости со срединной точкой скамейки. Иначе трансформер в момент раскладывания может опрокинуться.

Как сделать скамью-стол-трансформер из дерева своими руками

В первую очередь нужно будет изготовить две одинаковые лавки с трапециевидным строением ножек. У каждой лавочки в верхней части по обеим сторонам нашивают дополнительные бруски, размер которого равен длине нижней поперечины. Чтобы не ошибиться в сборке, можно использовать чертеж, главное — не спешить сверлить отверстия под шарниры. Обычно втулки в точках вращения устанавливают уже после окончательной взаимной подгонки размеров всех элементов трансформера.

Следующим этапом изготавливаем столешницу, ее размеры выбирают, как размер скамейки в ширину плюс удвоенная толщина бруса, из которого вырезаются большая рейка и треугольник — подпора. Размер можно выбрать по чертежу или подогнать длину в процессе сборки.

Как сделать стул-скамейку-трансформер для огородника своими руками

Простейший трансформер, рассчитанный на одного человека, можно изготовить из профильной трубы и деревянной рейки. Один из вариантов таких стульев представлен ниже.

Размеры трубы 25х25 мм, в разложенном состоянии схема может быть неустойчивой

В основе конструкции используется металлический каркас из профильной трубы 25х25 мм. Его можно сделать своими руками или заказать у сварщиков по чертежу.

Хитростью данной схемы является использование откидывающихся металлических рамок, для которых предусмотрены соответствующие пазы в вертикальных стойках стула.

Столешницу и сиденье можно сделать из рейки и фанеры.

Важно! Единственным неудобством является неправильное расположение центра тяжести конструкции.

Ребенок может сидеть на такой скамейке без риска, а для взрослых нужно будет собирать конструкцию из двух трансформеров.

Варианты оформления

Несмотря на то, что практически во всех моделях трансформеров применяется одна и та же схема, практически все самодельщики пытаются по-своему оформить раскладную скамейку, сделать ее дизайн более индивидуальным и привлекательным.

Заключение

Для поиска оптимальной схемы придется перелопатить все чертежи и схемы лавки-трансформера своими руками, прежде чем удастся подобрать более-менее удобный вариант раскладывающейся скамейки. Практичные по внешнему виду раскладушки не всегда в повседневном пользовании бывают столь удобными и функциональными.



  • Теплица из старых оконных рам своими руками

  • Делаем садовую скамейку своими руками

  • Размеры будки для овчарки, алабая и других собак

  • Как сделать домашнюю коптильню своими руками

Полное руководство по схемам силовых трансформаторов

Когда дело доходит до трансформаторов, довольно часто приходится слышать о силовых трансформаторах, поэтому в этой статье основное внимание будет уделено схеме силового трансформатора, а также различным типам трансформаторов, включая ступенчатые трансформаторы. вверх трансформаторы.

Кроме того, важно обсудить и части трансформатора.

В этой статье DAELIM, один из лучших производителей силовых трансформаторов в мире, предоставит вам всю необходимую информацию, необходимую для того, чтобы вы поняли, что такое схемы силовых трансформаторов.

Но во-первых, очень важно, чтобы вы сначала изучили основы трансформатора, прежде чем мы пройдемся по схемам силового трансформатора, чтобы вы не запутались, когда мы углубимся в статью.

Вот некоторые другие статьи, которые могут вам понравиться:

IEC 60076 -24:2020: Спецификация силовых трансформаторов с регулированием напряжения

-IEC 60076-24: Спецификация силовых распределительных трансформаторов (VRDT) . Daelim производит силовой трансформатор с 19 года.96.

15+FAQ О ТРЕХФАЗНОМ ТРАНСФОРМАТОРЕ НА ПЛОЩАДКЕ

— ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР НА ПЛОЩАДКЕ представляет собой высокоинтегрированный трансформатор. Он широко используется в системах электроснабжения. Узнайте больше о 3-ФАЗНЫХ ТРАНСФОРМАТОРАХ (в том числе о том, как их купить) в этом новом руководстве.

2021 Полное руководство по трансформатору электростанции

— Изучите основы трансформатора электростанции, в том числе, что это такое, как он работает, типичные характеристики, области применения и пользовательские параметры.

14+FAQ О СИЛОВОМ ТРАНСФОРМАТОРЕ НА ПОДСТАНЦИИ

— Силовые трансформаторы на подстанциях играют жизненно важную роль в распределении электроэнергии потребителям, особенно трансформаторным подстанциям других типов. Эта статья предоставит вам полную информацию по этой теме.

Повышающая подстанция и ее значение в распределении электроэнергии

— Daelim предоставляет углубленный анализ повышающей подстанции. Читайте дальше и поймите, о чем идет речь и ее значение в распределении энергии!

Что такое Трансформеры вообще?

Итак, прежде чем мы рассмотрим, что такое силовые трансформаторы, вы должны сначала узнать, что такое трансформатор в целом, чтобы вы могли легко понять различные типы трансформаторов в этой статье.

Трансформатор — это электрооборудование, работающее по принципу индукции. Проще говоря, трансформаторы используются для передачи электрической энергии с определенного уровня напряжения на другой уровень напряжения.

Первый трансформатор существовал в начале 1880-х годов и, конечно, он не был таким функциональным по сравнению с современными трансформаторами. Однако очень впечатляло, что производителям той эпохи удалось создать действующий трансформатор.

Со временем трансформаторы постоянно модифицировались, начиная с размера (поскольку первые несколько трансформаторов были огромными). Первое коммерческое использование трансформатора было использовано несколько лет спустя.

Какие существуют типы трансформаторов?

В современном поколении было разработано множество типов трансформаторов с различными функциями, частями и принципами работы.

Тем не менее, вы сможете легко понять все эти вышеупомянутые вопросы, когда мы углубимся в статью.

Начнем с отличий однофазного трансформатора от трехфазного.

Однофазный трансформатор

Однофазный трансформатор относится к категории силовых трансформаторов, которые используются для однофазного переменного тока или переменного тока. Это означает, что этот тип трансформатора сильно зависит от цикл напряжения, работающий в единой временной фазе.

В основном отношение первичных обмоток ко вторичным обмоткам будет определять изменение тока.

трансформатор на опоре и однофазный трансформатор

Трехфазный трансформатор

С другой стороны, трехфазная система питания используется из соображений рентабельности, поскольку по сравнению с однофазными трансформаторами ее эксплуатация стоит дороже и поддерживать. Но по габаритам однофазные трансформаторы легче транспортировать, так как они имеют меньший вес и меньший вес.

Трехфазная система питания используется из-за ее экономической эффективности по сравнению с однофазными трансформаторами. Однако, учитывая размер и простоту транспортировки, подходят однофазные трансформаторы.

Кроме того, они подразделяются на типы сердечника и типы оболочки.

Тип сердечника

Тип сердечника — это тип трансформатора, обе обмотки которого размещены на боковых ветвях. Кроме того, трансформаторы с сердечником в основном имеют две магнитные цепи.

Кожуховой тип

С другой стороны, кожухообразные трансформаторы имеют только одну магнитную цепь и обмотку и размещаются на центральных плечах трансформатора.

Этот тип имеет один магнитопровод и обмотку, расположенную на центральных плечах трансформатора.

Трансформатор масляного типа

Трансформатор масляного типа — это, в основном, трансформатор, в котором масло используется в качестве охлаждающей среды. Кроме того, трансформаторное масло или минеральное масло, как известно, являются наиболее эффективной охлаждающей средой для трансформаторов.

Масляный трансформатор, монтируемый на плите

Сухой трансформатор

В отличие от масляных трансформаторов, трансформаторы сухого типа, этот тип трансформатора использует нагнетаемый воздух или сжатый воздух в качестве охлаждающей среды. Это означает, что трансформаторы сухого типа негорючи. Однако это не означает, что они не имеют своих преимуществ и недостатков.

Трехфазный сухой трансформатор на эпоксидной смоле 10 кВ

Повышающий трансформатор

Возможно, вы слышали о повышающих и понижающих трансформаторах, которые в основном представляют собой два типа трансформаторов, способных повышать или повышать повышать» уровни напряжения от низкого к высокому.

Кроме того, повышающие трансформаторы очень помогают, когда речь идет о колебаниях напряжения, поскольку этот тип электрического устройства способен стабилизировать мощность и питание и распределять их на нормальном уровне.

Понижающий трансформатор

С другой стороны, понижающие трансформаторы являются полной противоположностью повышающих трансформаторов, и они в основном понижают уровни напряжения от уровней передачи до уровней распределения для потребительского использования (например, дома, здания и т. д. )

Внутренний трансформатор

Как следует из названия, комнатные трансформаторы безопасны для эксплуатации внутри помещений. Например, трансформаторы сухого типа считаются внутренними трансформаторами, поскольку их практически можно размещать внутри зданий.

Кроме того, они используются в офисных и жилых целях.

Трансформатор для наружной установки

Трансформаторы для наружной установки, с другой стороны, являются трансформаторами, которые небезопасны для установки внутри помещений, главным образом потому, что они легко воспламеняются, так как внутри них находится минеральное или трансформаторное масло, которое может легко вызвать пожар и даже взрыв, если сработал.

Распределительный трансформатор

Распределительный трансформатор — это еще один тип трансформатора, широко используемый во всем мире.

Кроме того, эти трансформаторы обычно используются в бытовых и коммерческих целях, поскольку они имеют уровень эффективности с 50% полной нагрузкой, и они могут работать в течение 24 часов, а также с отличной регулировкой напряжения.

Измерительный трансформатор

Измерительный трансформатор представляет собой тип трансформатора, в состав которого входят трансформаторы тока и трансформаторы напряжения, которые обычно используются для снижения напряжения.

Кроме того, эти трансформаторы способны обеспечить электрическую изоляцию между силовыми цепями высокого напряжения, а также измерительными приборами.

Трансформатор, монтируемый на подушке

Трансформаторы, монтируемые на подушке, в основном представляют собой распределительные трансформаторы, запечатанные в металлическом корпусе, имеющем форму большого шкафчика, заземленного на земле, с подкладкой, расположенной под ним.

Этот трансформатор также считается общественным трансформатором, так как он обычно находится в общественных местах и ​​даже перед домами.

Однофазный и трехфазный трансформатор Daelim для монтажа на подушке

Трансформатор для монтажа на столбе

Трансформаторы для монтажа на столбе также относятся к другому типу трансформаторов, которые считаются трансформаторами общего пользования, поскольку их безопасно размещать в общественных местах.

Однако этот тип трансформатора монтируется на опоре, что означает, что это наземный трансформатор.

Трансформатор с двумя обмотками

Трансформатор с двумя обмотками используется в приложениях, зависящих от соотношения напряжений. Известно, что двухобмоточные трансформаторы используют при коэффициенте трансформации больше 2, а последний работает при коэффициенте напряжения меньше 2.

Трансформатор с автоматической обмоткой

Трансформатор с автоматической обмоткой — это электрический трансформатор, который имеет только одну обмотку. Префикс «авто» относится к одиночной катушке, которая действует независимо без участия какого-либо автоматического механизма.

Автотрансформаторы также имеют одинаковую обмотку, имеющую как первичную, так и вторичную стороны обмотки трансформатора.

Что такое силовые трансформаторы?

Теперь, когда вы знаете различные типы трансформаторов, пришло время перейти к силовым трансформаторам и их схемам силовых трансформаторов.

Основное назначение силовых трансформаторов – стабилизация колебаний напряжения питания, которые используются при продолжительных нагрузках большой мощности.

Однако силовые трансформаторы не ограничиваются только этой функцией, так как они тоже имеют несколько функций и возможностей.

Принцип работы трансформатора

Сам трансформатор работает по закону электромагнитной индукции Фарадея и принципу взаимной индукции. Основываясь на законе электромагнитной индукции Фарадея, это заставит магнитный поток изменить электродвижущую силу во вторичной катушке, которая связана с сердечником, имеющим первичную катушку.

Схема силового трансформатора

Схема силового трансформатора включает обмен напряжения на ток в цепи, не влияя при этом на общую электрическую мощность. Это означает, что потребуется электричество высокого напряжения с небольшим током, чтобы превратиться в электричество низкого напряжения с большим током, или наоборот.

Из каких частей состоит трансформатор?

Трансформаторы состоят из нескольких частей, и, в зависимости от типа трансформатора, он может иметь несколько уникальных функций.

Ниже приведены общие или основные части трансформатора.

Сердечник трансформатора

Сердечник трансформатора обеспечивает магнитный путь к потоку канала. Это необходимо
для снижения потерь холостого хода трансформатора. Кроме того, сердечник является источником тепла в трансформаторе, который увеличивается в размерах.

По этой причине в активной зоне необходимы охлаждающие каналы для регулирования температуры. Таким образом, сердечник трансформатора создает путь для магнитного потока.

Первичная обмотка

Как упоминалось ранее, трансформаторы имеют две обмотки, и первая обмотка называется первичной обмоткой.

Первичная обмотка — это катушка, которая получает энергию от источника, а вторичная обмотка — это катушка, которая отвечает за подачу энергии на трансформаторы или изменение напряжения на нагрузку. Это означает, что он будет получать и вводить от переменного источника.

Вторичная обмотка

Роль вторичной обмотки заключается в получении энергии от первичной обмотки. После этого он будет нести ответственность за передачу его в нагрузку.

Напряжения будут создаваться на каждой вторичной обмотке после того, как она будет определена витками показанного соотношения.

Преимущества силового трансформатора

На этих выборах вы узнаете о преимуществах наличия силового трансформатора, который станет важным фактором, определяющим ваше решение о покупке.

Ниже приведены основные преимущества силовых трансформаторов:

Имеет возможность повышения и понижения напряжения

Что касается способности силовых трансформаторов повышать или понижать напряжение, известно, что это электрическое устройство эффективно для этой цели.

Имеет возможность увеличивать и уменьшать напряжение переменного тока, ток или независимость.

Высокоэффективный

Еще одним преимуществом силовых трансформаторов является их высокий КПД в высокочастотном диапазоне. Это означает, что вам не придется беспокоиться о какой-либо неисправности или неправильной работе, поскольку во время работы он может работать сам по себе.

Предотвращает утечку флюса

Утечка флюса является обычным явлением для других типов трансформаторов, но схема силового трансформатора предотвращает это, что, безусловно, является хорошей функцией.

Превосходная механическая прочность

Что касается механической прочности силовых трансформаторов, вам не придется беспокоиться о неисправностях или неправильной работе, поскольку силовые трансформаторы в основном рассчитаны на длительную работу со стабильной производительностью.

Тем не менее, вам следует регулярно проводить техническое обслуживание силового трансформатора, чтобы поддерживать его в хорошем состоянии и продлить срок его службы.

Известно, что некоторые трансформаторы служат более 70 лет при правильном уходе.

Недостатки силового трансформатора

Что касается недостатков силового трансформатора, то перед принятием решения о покупке следует рассмотреть некоторые из них.

Потери в текущем потоке

Из-за материала железного сердечника силового трансформатора существует небольшая вероятность потери тока.

Высокотемпературный

Во время работы можно ожидать, что трансформатор будет выделять много тепла, требующего охлаждения. Это создаст перерыв в потоке тока.

Трансформаторы действительно могут издавать шум после начала работы.

Например, известно, что трансформаторы сухого типа издают шум из-за нагнетаемого или сжатого воздуха в трансформаторе, из-за которого части трансформатора ударяются друг о друга, издавая лязг металла.

Тем не менее, это не должно иметь большого значения, если ваш силовой трансформатор расположен в удаленном месте или в месте, где поблизости нет людей, зданий или домов.

Заключительные мысли

Без сомнения, силовые трансформаторы являются универсальными электрическими устройствами, которые могут использоваться в крупных проектах коммерческого, промышленного или делового назначения. Тем не менее, обязательно учтите некоторые элементы, прежде чем их приобретать (например, местоположение, разрешения, соответствие стандартам и т. д.)

Если у вас есть какие-либо вопросы или разъяснения относительно схемы силового трансформатора, пожалуйста, не стесняйтесь обращаться к команде профессионалов DAELIM для немедленной помощи.

Transformer structure and working principle for electricity outline diagram – VectorMine

€7.99

GUARANTEED SAFE CHECKOUT

  • Visa Card
  • MasterCard
  • American Express
  • Discover Card
  • PayPal

Этот продукт включает:

1. Редактируемый векторный файл .AI
Совместимость:
Adobe Illustrator CC

Включает редактируемый текстовый шрифт SuezOne (по лицензии Free Open Font)

2.
