Схема разводки электропроводки в квартире

В советское время количество электроприборов было намного меньше, чем сейчас. Электропроводка выполнялась одной линией алюминиевым проводом сечением 2,5 мм² с монтажом в каждой комнате распаечной коробки, одной люстры с выключателем и двух розеток.

Сейчас число точек подключения намного больше и сложность проводки соответственно увеличилась, поэтому для выполнения монтажных работ составляется схема электропроводки в квартире.

Зачем нужен проект электропроводки

Принципиальная схема квартирной электропроводки очень простая — розетки соединяются параллельно, последовательно с лампами устанавливаются выключатели, все фазные провода подводятся к автоматам, а нулевые и заземляющие проводники к соответствующим шинам.

Однако для прокладки кабелей в комнатах необходимо составить схему разводки электропроводки в квартире.

Есть несколько причин для выполнения этой работы:

• Уменьшение длины кабелей. Как правило, к электрощитку подключаются не отдельные розетки и лампы, а их группы, при этом их соединение производится в переходных коробках. Для этого на плане квартиры отмечаются места установки коммутационной аппаратуры и распаечных коробок, после чего выбирается оптимальная трасса прокладки проводов.
• Разделение электроприборов на группы. Это упрощает ремонт и позволяет правильно выбрать защитную аппаратуру.
• Упрощение ремонтных работ. При монтаже на стены различных предметов мебели существует опасность повреждения проводов, уложенных скрытым способом. Наличие схемы проводки с точным указанием места монтажа поможет выполнить сверление отверстий в стенах и другие работы.
• Упрощение модернизации проводки. Через некоторое время после завершения ремонта может возникнуть необходимость в установке дополнительной розетки или светильника. Наличие схемы позволит проложить новый провод оптимальным способом и уменьшить размер строительных работ.

Как разделить внутриквартирную сеть

Номинальный ток розеток и автомата, который защищает линию от перегрузки, не более 16 А, но при этом общая мощность одновременно включённых электроприборов может намного превышать эту величину. Поэтому разводка электрики в квартире должна быть выполнена несколькими линиями.

Разделение на линии целесообразно так же при расположении помещений по разные стороны от электрощитка.

Силовая линия

В некоторых квартирах устанавливается оборудование, которое подключается к сети без розетки, при помощи клеммника или прямо к автомату. Это электроплиты, электрические отопительные котлы, большие духовые шкафы и другие аналогичные устройства.

К таким электроприборам подводится выделенная линия, которая присоединяется к отдельному дифавтомату автомату соответствующей мощности или к УЗО и автоматическому выключателю. Это упрощает монтаж и позволяет производить ремонт аппаратуры без полного отключения напряжения в квартире.

Мощная бытовая техника

При монтаже электропроводки в квартире к выделенным линиям подключаются не только устройства с большим номинальным током, присоединяемые к клеммникам, но и мощные аппараты, которые включаются в розетку.

Это бойлер, стиральная и посудомоечная машины, линия для кондиционеров и другие аппараты.

Такие устройства подключаются к отдельным автоматам с уставкой 16А, для них так же могут устанавливаться отдельные аппараты дифзащиты.

Электрика на кухне

В большинстве домов самыми нагруженными являются кухонные розетки. Здесь могут устанавливаться электрочайник, микроволновка, духовка, мультиварка и другие аналогичные приборы. Кроме того, эти устройства чаще других заливаются водой и вызывают срабатывание защиты.

Поэтому рекомендуется выделять кухонные розетки в отдельную группу. Это позволит избежать срабатывания защиты при одновременном включении электрочайника на кухне и пылесоса в комнате. Количество этих устройств должно позволять использовать переносную технику в любом месте помещения.

Помещения с повышенной влажностью

В каждой квартире есть помещение, в котором к электропроводке предъявляются особые требования. Это ванная комната или совмещённый санузел, которые делятся на три зоны по степени близости к воде.

При этом установка розеток и обычных светильников допускается только в третьей зоне, на расстоянии 0,6 м от кранов.

Если потолочные светильники находятся вне доступа человека, а выключатели устанавливаются снаружи помещения, и их можно объединить в одну линию с остальными осветительными приборами, то розетки желательно выделить в отдельную линию.

Для повышения электробезопасности согласно СП31-110-2003 п.А.4.15 она должна подключаться к УЗО с уставкой дифференциального тока 10 мА.

Важно! К бойлеру и стиральной машине подводятся отдельные линии.

Розетки

Автоматический выключатель защищает не электроприбор, а кабель и подключённую к нему розетку, максимальный ток которой не может быть больше 16 А.

Поэтому группы розеток предназначены для включения устройств общей мощностью, не превышающей эту величину. При необходимости подключить бОльшее количество устройств розетки делят на несколько групп.

Увеличивать вместо этого номинальный ток автомата запрещено — такое защитное устройство не сможет отключить питание в случае перегрузки только в одной розетке.

Вторая причина разделить розетки на несколько линий — это установка их в различных помещениях. Подключение приборов в разных комнатах к отдельным автоматам упростит ремонт и поиск места неисправности при срабатывании защиты.

Освещение

В современных жилых помещениях используются маломощные светодиодные светильники и даже в большой квартире общая мощность осветительных приборов составит не более 100-150 Вт или 0,75 А. Поэтому подключать их проводом 2,5 мм² к автомату розеток 16 А нецелесообразно. НО это НЕ означает что так делать ЗАПРЕЩЕНО.

Для таких устройств прокладывается отдельная линия более тонким проводом и подводится к автоматическому выключателю с соответствующими параметрами. Это так же позволяет при ремонте освещения отключить только эту линию и пользоваться при этом переносной лампой.

Стабилизированная линия

Некоторые современные электроприборы нуждаются в стабильном напряжении в розетках.

Для обеспечения требуемых параметров сети производители таких устройств рекомендуют подключать их к стабилизатору напряжения, однако аппарат, мощность которого достаточна для питания всех устройств в квартире, стоит достаточно дорого.

Поэтому имеет смысл для таких электроприборов проложить отдельную линию и подключить её к источнику стабилизированного питания меньшей мощности.

Выбор кабеля и расчет его сечения

Самым важным моментом при проектировании электропроводки является выбор кабеля. Если неправильное расположение розеток всего лишь приводит к неудобству использования, то кабель недостаточного сечения может загореться с переходом в пожар всего здания.

Поэтому при определении сечения и марки проводов необходимо руководствоваться требованиями ПУЭ и других нормативных документов.

Использовать кабель по назначению

Кабель должен быть предназначен для электропроводки. Согласно ПУЭ п.2.1.48 все виды кабельно-проводниковой продукции должны использоваться в целях, указанных заводом-изготовителем.

Для выполнения стационарной проводки предназначен только медный кабель типа ВВГнг ( или другой модификации ВВГнг-LS, ВВГнг(A)-LS и т.п.) с монолитными жилами, а не более дешёвые и удобные для монтажа ПВС или ШВВП.

Выбор сечения

Выбор сечения токопроводящей жилы производится по таблице 1.3.4, которая находится в ПУЭ п.1.3.10 или по техническим данным кабеля. Ток электроприбора можно узнать из паспорта или рассчитать по формуле I=P/U=P/220. Для розеток и освещения допускается использовать стандартные значения:

• Розетки. Независимо от количества розеток в группе они подключаются проводом сечением 2,5 мм² к автомату 16 А.
• Светодиодное освещение. К светильникам подводится провод 0,75-1 мм² и устанавливается автомат 6 А.
• Галогеновые лампы или лампы накаливания. Ток потребления этих светильников выше, поэтому они подключаются кабелем 1 – 1.5 мм² и автоматом 10А.

Количество жил

Основным способом защиты от поражения электричеством является контур заземления, поэтому необходимо прокладывать трёхжильный кабель. Такой провод желательно выбирать даже при отсутствии в здании заземления и электроснабжении по схеме TN-C.

В будущем она может быть преобразована в систему TN-C-S или заменена на TN-S, но произвести замену двухжильного провода на трёхжильный невозможно без капитального ремонта всей квартиры.

Составление схемы разводки электропроводки

Составление схемы электропроводки до начала электромонтажных работ позволит «увидеть» результат до начала монтажа и заранее исправить ошибки в размещении коммутационной аппаратуры и распаечных коробок. Эта работа выполняется в определённой последовательности.

Определение места установки розеток и выключателей

Эти устройства должны быть доступны для использования, поэтому их нельзя закрывать мебелью. Выключатели устанавливаются внутри комнаты возле входа в комнату со стороны дверного проёма, противоположной петлям.

Исключение составляют кладовки и санузел. В этих помещениях выключатель располагается снаружи. Высота этих устройств от пола составляет 90-100 см, но это правило является традицией, а не законом, поэтому они могут находиться на любой удобной высоте.

В современных домах имеется большое количество электроприборов, поэтому число розеток определяется по принципу «кашу маслом не испортишь».

Они нужны во всех точках расположения электроприборов, местах отдыха для включения зарядных устройств смартфонов и ещё несколько штук на всякий случай.

Европейские традиции рекомендуют располагать такие устройства на высоте 30 см, но это удобно только для подключения стационарных аппаратов. Розетки для включения мобильных устройств желательно размещать в общем блоке с выключателем или на одинаковой с ними высоте.

Распаечные коробки

После выбора расположения коммутационной аппаратуры выбирается место установки переходных или распаечных коробок. Оно должно соответствовать двум требованиям:

• минимизировать длину кабелей;
• не должны находиться позади стационарных предметов мебели.

План разводки сети

В последнюю очередь на план квартиры наносится схема расположения проводов. На ней указываются длина кабелей, их сечение и принадлежность к различным группам. Для удобства чтения различные линии можно изображать карандашами разных цветов.

Примеры схем электропроводки

Схема электропроводки в квартире зависит от количества в ней комнат

Однокомнатная квартира

При выполнении проводки в квартире своими руками самой простой является схема однокомнатной квартиры. Провода в ней делятся на две группы — розетки и освещение, к ним могут добавляться отдельные линии для бойлера, стиральной и посудомоечной машин.

Для увеличения электробезопасности целесообразно выделить в отдельную группу розетки в санузле и подключить их к УЗО с уставкой 10мА.

Двухкомнатная квартира

В двухкомнатной квартире количество электроприборов и длина кабелей больше, поэтому имеет смысл разделить электропроводку на бОльшее количество линий:

• комнатные розетки;
• кухонные розетки;
• санузел;
• освещение;
• выделенные линии для аппаратов большой мощности.

При увеличении количества комнат целесообразно вместо разделения линий на розетки и освещение подключить к отдельным автоматам сами комнаты, с объединением в одной группе розетки и светильники.

Вывод

Правильно составленная схема электропроводки в квартире упрощает монтаж и позволяет уменьшить длину проводов и объём монтажных работ. Для этого необходимо предварительно определить места установки розеток, выключателей и распаечных коробок, а так же произвести расчёт сечения кабелей.

Похожие материалы на сайте:

• Какими бывают цвета проводов фазы, ноля, земли
• Как включить свет если выбило пробки
• Почему нельзя ПВС для электропроводки

примеры типовых схем, требования и нормы

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

Содержание

1. С чего начать разводку электролинии в квартире
2. Требования, правила, нормы
3. Выбор кабеля
4. Расположение элементов электросети
5. Проводка, разводка, защита
6. Для чего нужна схема электропроводки в квартире
7. Варианты соединения элементов в электрических цепях
8. Особенности электропроводки в помещениях с высокой влажностью
9. Электролиния в ванной
10. Электросеть кухни
11. Как правильно выполнить разводку электрической проводки
12. Разновидности схем разводки электрики
13. Расчет сечения кабеля по мощности
14. Расчеты
15. Материалы
16. Типовые схемы
17. Программы для проектирования разводки электрики в квартире
18. Visio
19. Компас
20. Eagle
21. 1-2-3
22. Autocad
23. ArchiCAD
24. Эльф
25. Самостоятельное проектирование
26. Примеры схем для однокомнатной квартиры
27. Для двухкомнатной квартиры
28. Для трехкомнатной квартиры

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» — места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

• последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
• параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
• смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

• подключается через УЗО с пределом срабатывания до 30 мА;
• защищается заземлением TN-S с электробезопасной нейтралью;
• предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

• установка отдельного УЗО для мощной техники;
• подключение электрики раздельным способом;
• прокладка отдельных кабелей к высокомощным приборам;
• размещение розеток на 50 см от газовой плиты;
• расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
3. Вычислить количество потребителей.
4. Вычислить количество розеток.
5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

• В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
• Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
• Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Материалы

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

• ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
• ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
• ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
• ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
• ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

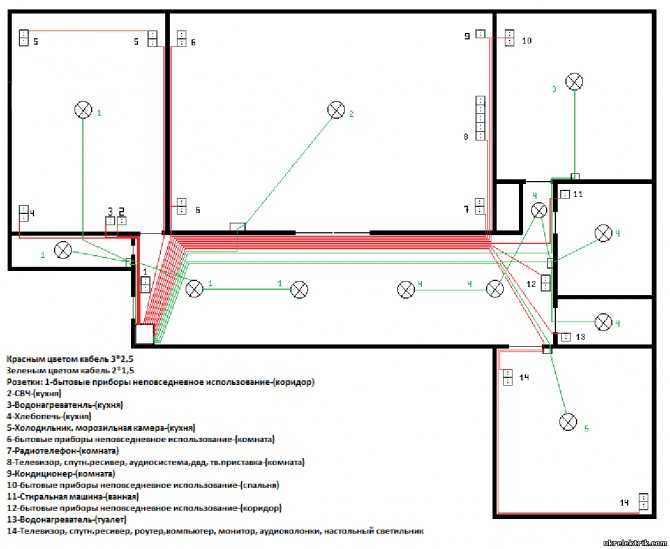

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

1. Составить общий чертеж, где указывается планировка квартиры.
2. Перенести на бумагу все части коммуникации с указанием расшифровки.
3. По обозначениям нарисовать точки расположения электроприборов.
4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
6. Рассчитать количество материалов.
7. Вычислить силу тока по формуле и сечение кабеля по таблице.
8. Указать длину провода с запасом 3 м.
9. Обозначить место квартирного щитка для подключения (в прихожей).
10. Начертить УЗО на 16 и 20 А.
11. Указать количество розеток и распредкоробков.
12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

• розетками – выбирают по количеству комнат и разделяют на группы.
• 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
• 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

3403 Auth Florence Домофон, 3 провода.

Купить 3403 Auth Florence Apartment Intercom Suite Station, 3 Wire
• 19,95 долларов США

Описание

(3403) Домофонная система Auth Florence 3 Wire позволяет владельцам зданий модернизировать существующие
системы звонка/зуммера к системам внутренней связи с использованием существующей проводки. Поскольку время установки значительно сокращается,
Трехпроводная система является превосходной и экономичной системой.
Однако эта система не рекомендуется для строительства более 30 единиц.
Работа системы — Система 3403 Auth Florence позволяет вести двусторонний разговор между квартирой и зданием
вход. Посетитель инициирует звонок в квартиру с помощью кнопки на панели вестибюля. Арендатор толкает
Кнопки говорить и слушать на квартирной станции попеременно для связи с посетителем. Арендатор может
позволить посетителю войти в здание, нажав кнопку двери на квартирной станции.

Требования к электропроводке для 3-х проводных станций — Два общих провода и один отдельный сигнальный провод на квартиру.

Размеры: 7 дюймов в высоту, 6 дюймов в ширину, 1-3/16 дюймов в глубину

Для негабаритных мест используйте переходную пластину RH6. Размеры: 8-3/4 дюйма в высоту, 6-1/2 дюйма Ширина

Устранение неисправностей Система внутренней связи Auth-Florence

Вся система обесточена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

Нет разговора
Проверьте проводку к клеммам C и T, а также проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T. Проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Дверь не работает
Проверьте проводку к дверному замку на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующие кнопки вызова вызывной панели и терминал SIG станции люкс. Станция Suite может быть протестирована с другим работающим устройством.

Чрезмерный фон или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена ​​слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию. Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебание (обратная связь или вой)
Уменьшайте громкость голоса, пока не исчезнет колебание. Проверьте громкоговоритель вызывной панели на 45 Ом.

Поток сигналов и принципы работы усилителя AF1000 и системы квартирной внутренней связи
В следующем примере описывается квартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводным абонентским терминалом. См. также Рисунок 5 на стр. 8.

Кнопка вызова
Нажатие кнопки вызова станции на входной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) на соответствующем Станция Люкс. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
При нажатии кнопки разговора на станции люкс внутренний динамик станции люкс подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя. Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя. Это позволяет абонентской станции принимать усиленный звук, принимаемый усилителем на клеммы SC и S от динамика вызывной панели (режим микрофона).

Дверная кнопка
Нажатие дверной кнопки на абонентской станции приводит к замыканию между терминалами C и D на AF1000. Это состояние воспринимается усилителем и вызывает активацию открывания двери. Это состояние также вызывается замыканием клемм 1 и E, как это обычно делается почтовым замком.

Доставка товаров из Чикаго, Иллинойс и Аврора, Колорадо

электрические — Какой отраслевой термин используется для электрических схем дома?

спросил
3 года 8 месяцев назад

Изменено
3 года, 8 месяцев назад

Просмотрено
5к раз

Я занимаюсь электромонтажными работами у себя дома. В первую очередь замена старых розеток и светильников. В ходе этой работы я нахожу странные, но небезопасные пути проводки. Я хочу задокументировать эти пути, чтобы разработать план их улучшения. Я также хочу задокументировать свою работу, чтобы помочь следующему парню, который работает в моем доме.

Какой стиль диаграммы или название схемы, которую электрик использовал бы в жилом доме в США?

Я хочу знать, как это называется, чтобы потом сказать себе: «Мне нужно построить диаграмму $TERM». Затем я могу приобрести нужные линейки, шаблоны и миллиметровую бумагу для создания этих диаграмм.

• электрика
• планирование

5

Правильным термином является «Электрический план». я использовал Smart Draw , когда я ремонтировал свой дом. Это отличный инструмент, и есть несколько шаблонов, которые вы можете выбрать, чтобы начать редактирование. Его довольно дешево использовать.

3

tl;dr « Схема электрооборудования » или « Схема электропроводки »

---

На электрической схеме или электрическая схема обычно показывает каждое соединение с использованием иногда загадочных отраслевых символов и без информации о маршрутизации. Они могут быть слишком подробными для ваших целей, и они не покажут, как кабели проходят через здание.

Пример:

Электросхема или схема электропроводки просто покажет, как кабели проходят через здание и каковы характеристики каждого кабеля (14/3, 10/2 и т. д.), возможно, вместе с примечания к устройствам (розетки, выключатели, инженерные приборы и т. д.), а также без указания каждого отдельного подключения. Это может быть то, что вы описываете.

Пример:

С коммерческой точки зрения я никогда не видел эквивалента при выполнении resi. Как правило, дома связывают веревкой самым простым и быстрым способом, сохраняя при этом электрическую безопасность, стандарты кода и хорошее качество изготовления. С практической точки зрения это обычно означает самый прямой/кратчайший маршрут между устройствами в цепи, сохраняя при этом аккуратный внешний вид или проводку.
Типичная домашняя проводка достаточно проста и понятна, поэтому не нужно ТОЧНО отмечать, как проложена эта конкретная трасса.

3

Я не электрик в США, и я не уверен, есть ли официальный тип чертежа для того, что вы описали, но я использую их по большей части

Это снимок экрана, возвращенный из поиска Google для «схема»
https://www.google.ca/search?schematic

Существует набор стандартных чертежей для четкой идентификации всех элементов системы, которые являются универсальными, по крайней мере, в Северной Америке. Я видел немного другие версии символов на схемах из Китая.

Это пример одной https://www.
