Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.
Условно кондиционер можно разделить на две функциональные части:
холодильный контур
электрическая часть
Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).
В данной статье мы рассмотрим схемы неинверторных кондиционеров.
Схема холодильного контура

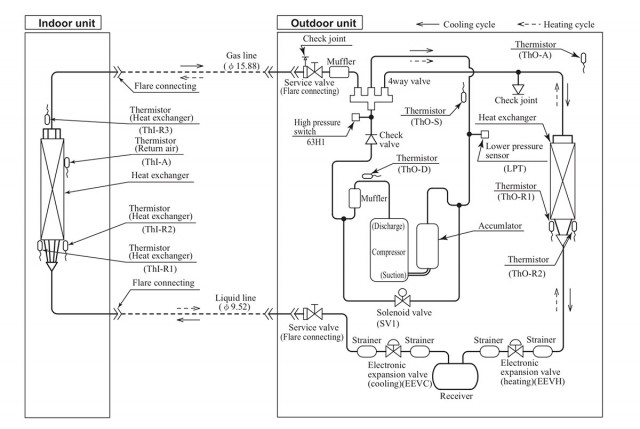

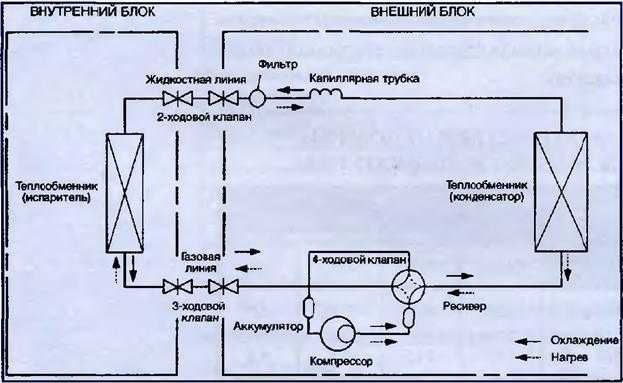

Ниже размещена схема холодильного контура кондиционера.
Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.
Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.
Heat exchanger — теплообменник,
outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру
Expansion valve — расширительный вентиль
По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.
В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.
2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто
3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.
4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева
Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).
Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.
Muffler — глушитель
Стрелками указано направление движения фреона по контуру:
сплошной стрелкой — в режиме охлаждения
пунктирной стрелкой — в режиме нагрева
Также в более сложных и совершенных кондиционерах устанавливают:
датчики давления
отделители жидкого хладагента
линии перепуска
системы инжекции (впрыска) в компрессор
маслоотделители
Схема мульти сплит системы
Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних
В этом случае добавляются ещё несколько внутренних блоков, а также:
Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.
В схеме также присутствуют элементы, которые используются не только в мульти системах:
Receiver tank — ресивер.
Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.
В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ
Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.
N — электрическая нейтраль
2 — подача питания на компрессор с платы управления внутреннего блока
3 — подача питания на двигатель вентилятора для работы на 1-ой скорости
4 — подача питания на двигатель вентилятора для работы на 2-ой скорости
5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева
Компрессор
C — common — общий вывод обмоток компрессора
R — running — рабочая обмотка компрессора
S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая
Internal overload protector — внутренняя защита от перегрузки
Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)
Fan motor — двигатель, мотор вентилятора
Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.
Fan motor Capacitior — рабочий конденсатор двигателя вентилятора
SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.
Схема внутреннего блока кондиционера:
Клеммная колодка
На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)
L, N — электрическая линия и нейтраль однофазного питания
Filter Board — плата фильтра, уменьшает уровень помех в сети питания
Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.
Main relay — главное реле — силовое реле, подающее напряжение на компрессор.
Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.
Thermistor — термистор, терморезистор, датчик температуры
Room temp. — датчик температуры воздуха в комнате
Pipe temp. — датчик температуры трубки теплообменника, испарителя
Датчики температуры ещё могут находиться в:
пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
на входе, выходе и в средней точки испарителя
Step motor — шаговый двигатель,
Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор
За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.
Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров
Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров
Где взять схему моего кондиционера?
Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.
Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.
Итак, для нахождения схемы кондиционера необходимо:
выписать точную модель оборудования
найти сервис мануал в разделе «Техническая документация»
можно воспользоваться поиском по сайту или в интернете
получить информацию у производителя, дистрибьютора
Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.
Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!
На чтение 2 мин Просмотров 624 Опубликовано Обновлено
Когда оба блока кондиционера установлены, необходимо провести электрические провода и подключить их в сеть, руководством для этого служит схема электрическая принципиальная кондиционера.
Содержание
Соединяем внутренний и наружный блоки
Использование уже имеющейся проводки
Отдельная линия питания
Соединяем внутренний и наружный блоки
Принципиальная схема работы
Для начала следует соединить два блока кондиционера между собой. И только после этого монтируется электрический кабель, подключающий внутренний блок к общей системе квартиры.
Схема кондиционера не одинакова для разных моделей. Аппараты для квартир чаще всего подключаются к одной фазе. Три фазы необходимы для присоединения приборов усиленной мощности.
Использование уже имеющейся проводки
Подсоединить провода кондиционера к проводке в квартире разрешается если это позволяет электрическая схема и:
Прибор малой мощности;
Оконный или передвижной;
Если сеть рассчитана на высокие нагрузки;
Как временное решение проблемы;
Для кондиционера выделена отдельная линия, к которой не присоединяют мощные приборы.
Схема подключения кондиционера при этом является основным документом, на который следует ориентироваться.
Запрещено подключать в уже готовую электрическую сеть если:
Сеть проложена алюминиевыми проводами;
Провода малого сечения;
Нет заземления и специальных защитных систем;
Провода старые или поврежденные.
Если прибор присоединяется к уже готовой сети, необходимо установить дифференциальный автомат и механизм аварийного отключения.
Принципиальная схема предусматривает в месте подключения провода установку автомата не менее 20 А.
Отдельная линия питания
Этот вид подключения имеет множество преимуществ.
Аппарат не подвергается скачкам напряжения, невозможны перегрузки самой сети. Специальный провод на прибор может быть подведен в любую точку помещения.
Схемы подключения наружного и внутреннего блоков, а также схема электрическая принципиальная кондиционера нанесена на тыльную сторону одного из блоков аппарата.
Параметры линии питания:
Линия обязательно оборудуется автоматом;
Непременно наличие заземления;
Прокладываются только медные провода;
Сечение провода должно быть не меньше чем 3 на 2,5.
Присоединяя к электрической сети кондиционер, непременно следует прибегнуть к инструкции пользователя, в которой есть схема электрическая подключения кондиционера именно этого вида.
Если к прибору идет отдельная проводка, не обязательно монтировать дифференциальный автомат и механизм аварийного отключения внутреннего блока.
Популярный материал:
Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и тепло Установка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия
Схемы электрических соединений для систем кондиционирования воздуха – Часть вторая ~ Электрические ноу-хау
В статье » Правила и расчеты электрических соединений для систем кондиционирования воздуха – Часть первая «, которая была первой статьей в нашем новом курсе HVAC-2: Правила электрооборудования и Расчеты для систем кондиционирования воздуха, я объяснил следующие пункты:
Введение для типов систем кондиционирования воздуха,
Введение для типов двигателей/компрессоров, используемых в системах кондиционирования воздуха.
В статье « Схемы электрических соединений для систем кондиционирования воздуха – часть первая » я объяснил следующие моменты:
Важность электрических соединений для систем кондиционирования воздуха,
Как получить электропроводку для систем кондиционирования воздуха?,
Типы электрических схем для систем кондиционирования воздуха,
Как читать электрические схемы?
Сегодня я объясню Электрическая проводка для различных типов систем кондиционирования воздуха и оборудования .
Третье: Схемы электрических соединений для Системы кондиционирования воздуха — продолжение
Электрика электрические схемы для типового оборудования для кондиционирования воздуха
Основные виды и оборудования в общих системах кондиционирования воздуха было:
Оконный кондиционер ед. ,
Сплит-кондиционер ед.,
Мульти-сплит воздух блоки кондиционирования,
Мини-тепловые насосы,
Сплит-пакеты,
Унитарная упаковка,
Чиллеры,
Вентиляционные установки,
Фанкойлы,
Насосы,
Ящики VAV,
Амортизаторы.
1- Оконные кондиционеры
1.1 Окно Воздух Установки кондиционирования Строительство
В корпусе оконного кондиционера находятся следующие компоненты: (см. Рис. 1 )
Элементы управления: Элементы управления для оконные блоки простые и встроенные, в него входят: (см. рис.2)
Рис. 2: Окно Блоки управления кондиционерами
А вращающийся селектор/переключатель режимов отмечен пятипозиционной шкалой горячего-холодного состояния (выкл., высокий холодный, низкий холодный, высокий вентилятор, низкий вентилятор) без настройки температуры.
А вращающийся Переключатель термостата работает как вкл/выкл для компрессор, его состояние зависит от того, на какую температуру/степень охлаждения вы его установили. (обычно 8 позиций для степень охлаждения).
Жалюзи переключатель поворота: это переключатель включения / выключения, который управляет поворотным двигателем, отвечающим за для управления движением и углом направления подачи воздуха от жалюзи до комнаты.
1.2 Поток мощности в ответвительной цепи типового оконного кондиционера блок кондиционирования
Оконный кондиционер агрегаты питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и его основной шнур питания, состоящий из 3 проводов (земля провод, горячий провод и нейтральный провод).
Рис. 3: Окно Силовая цепь кондиционера
Филиал цепь будет исходить от одного из однополюсных защит от перегрузки по току Устройство ОКПД включено в электрощит.
Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения.
Наконец, основной шнур питания оконного кондиционера подключен к этому разъединяющему средству с одной стороны, другая сторона входит корпус агрегата, который необходимо соединить с клеммной коробкой агрегата.
1.3 Электрические соединения внутри Окно воздух кондиционеры
Здесь нас интересует как основной шнур питания подключен внутри устройства, и это может быть объясняется следующим образом (см. рис. 4 ):
Рис.4: Окно Внутренняя электропроводка блока кондиционирования воздуха
А- Внутри блока основной шнур питания есть разделить на:
Провод заземления (любой зеленый или оголенный провод) прикручен к металлическому корпусу агрегата.
Горячая проволока
Нейтральный провод.
B- Горячий провод идет к переключателю на оконном блоке, чтобы подать питание на жизненно важные части, компрессор и двигатель вентилятора следующим образом:
Горячий провод к селекторному переключателю к термостату переключиться на компрессор
Горячий провод к селекторному переключателю к двигателю вентилятора.
C- нейтральный провод будет подключен к двигателю вентилятора и компрессору без каких-либо проходов выключатель.
Эти соединения выполняются на проводном разъеме в задней части селекторный переключатель так, что все нейтральные провода являются общими друг для друга, потому что они подключены к одной и той же точке.
некоторые примеры полных электрических схем оконного кондиционера приведены на рис. 5 .
Рис. 5. Окно Кроме того, в Рис. 6 вы можете найти примеры полных схем подключения для блока оконного кондиционирования воздуха, который монтируется на корпусе блока.
Рис.6. Окно0004
Также вы можете найти примеры полных схем подключения оконного кондиционера с сенсорным и дистанционным управлением в Рис. 7 .
Рис. 7: Схемы электрических соединений оконного кондиционера — сенсорный и дистанционный тип управления
1. 4 Поток мощности внутри блока кондиционирования воздуха Типовое окно в режиме охлаждения
Когда вы поворачиваете селекторный переключатель в режим охлаждения, питание, поступающее от шнура, который подключается к селектору через горячий провод, поступает на вентилятор, поэтому вентилятор работает.
Селекторный переключатель также подает питание на компрессор через горячий провод, но компрессор не будет работать до тех пор, пока термостат не включится, после чего компрессор заработает и начнется цикл охлаждения.
Сплит-системы – это индивидуальные системы. в котором два теплообменника разделены (один снаружи, один внутри) (см. рис.8 ). Есть две основные части сплит-кондиционера:
Этот блок устанавливается вне помещения или офисное помещение, которое должно быть охлаждено и содержит важные компоненты кондиционер как:
Компрессор,
Вентилятор охлаждения конденсатора,
Расширительный клапан.
2- Внутренний блок:
Самый распространенный тип внутреннего блока: настенный тип, хотя другие типы, такие как потолочный и напольный также используются навесные. Внутренний блок создает охлаждающий эффект внутри помещения. комнату или офис и содержит следующие компоненты:
Змеевик испарителя или охлаждающий змеевик,
Охлаждающий вентилятор или воздуходувка,
Трубка сливная,
Жалюзи или ребра,
Воздушный фильтр,
Элементы управления.
2.2 Поток мощности в ответвленной цепи типичного сплит-системы блок кондиционирования
Сплит-кондиционер юниты питаются от:
Однофазный источник питания (см. рис.9 и рис.11 ), поэтому его ответвленная цепь и основной шнур питания состоят из 3 проводов (заземляющий провод, горячий провод и нейтральный провод).
Трехфазный источник питания (см. Рис. 12 ), поэтому его ответвленная цепь и основной шнур питания состоят из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод).
Рис.9: Единицы расщепленного воздуха — одно фаза — .
Филиал цепь будет исходить от одного из однополюсных/трехполюсных перегрузок по току защитное устройство OCPD, входящее в состав электрощита.
Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения.
После этого основной шнур питания сплит-системы кондиционирования подключен к этому средству разъединения с одной стороны, другая сторона подключен к клеммной коробке внутреннего блока (см. рис. 9 ) или наружного блока (см. рис. 10 ) в соответствии с рекомендациями производителя и схемами подключения.
Примечание:
если подключение к источнику питания выполнено во внутреннем блоке, внутренний используются средства отключения, и если подключение источника питания осуществляется на открытом воздухе блок, наружное отключающее устройство (см. Рис.14 ) с подходящим идентификатором защиты (IP) (ознакомьтесь с рекомендациями производителя и схемами подключения).
Рис. 14: Наружные средства отключения
Наконец, мощность передается по 3-жильному или 5-жильному кабелю из клеммной коробки в внутреннего блока к клеммной коробке наружного блока или наоборот, как указано в указанный выше пункт.
Примечание:
Есть сигнал кабель, также соединяющий блок управления во внутреннем блоке с блоком управления в Наружный блок.
2.3 Электрические соединения внутри сплит-системы кондиционеры
Электропроводка внутри как внутренних, так и наружных блоков сложнее, чем у оконных кондиционеров. Это всегда заводская проводка и с нашей точки зрения, как электроэнергетиков, на нашу работу это никак не повлияет. Тем не менее, мы приводим несколько примеров схем электрических соединений, включая проводку управления, для справки, как показано ниже 9.0003 Рис.15 .
Рис.15:
Сплит-системы кондиционирования воздуха — внутренние Схема электропроводки
3- Мульти-сплит кондиционеры
3.1 Силовая проводка мульти-сплит кондиционеров
В наши дни Мульти-сплит-система кондиционеры также широко используются (см. рис. 16 ). В единицах на один наружный блок есть два внутренних блока, которые можно разместить в двух разных комнатах или на два разных места в большой комнате.
Рис. 16: Многосплит-кондиционеры
Силовая проводка для мульти-сплит кондиционеры будут как в Рис.17 ниже.
Рис.17: Мульти-сплит кондиционеры Электропроводка
в Рис. 18 , вы можете найти примеры полных электрических схем для мульти-сплит-кондиционеров.
Рис. 18: Кондиционеры с несколькими сплит-системами Электрическая схема
4- Мини- Тепловые насосы
4. 1 Электропроводка Мини-тепловые насосы
Электропроводка мини-тепловых насосов будет выглядеть так же, как у сплит-системы. Охлаждающие агрегаты на большие расстояния (см. рис.19).
Рис.19: Мини-тепловые насосы
Тем не менее, вы можете найти ниже некоторые примеры для электрических схем для Mini- Тепловые насосы (см. рис. 20), и вы можете сравнить их с сплит-системой. Блоки охлаждения особенно в силовой (высоковольтной) проводке.
Термостат обычно имеют (5) положений: Выкл. – Холод – Авто – Нагрев – вкл.
Вы можете найти ниже несколько примеров для электрические схемы для раздельных агрегатов с различными способами пуска в рис.27 .
Fig.27: Electrical wiring of Split Packaged unit with different Starting Methods
6- Единичные упакованные единицы
6.1 Мощность схема для Унитарные упакованные единицы
Индивидуальная упаковка системы (см. рис. 28 ) на сегодняшний день являются наиболее часто используемым оборудованием для кондиционирования воздуха в коммерческие здания. Блок кондиционирования воздуха является автономным кондиционер. Он обеспечивает охлаждение, обогрев и движение воздуха. Все компоненты, необходимые для охлаждения, обогрева и движения воздуха, собран в стальном корпусе. Самый в агрегатах используются полугерметичные компрессоры, что означает, что двигатель и компрессорный агрегат смонтированы в одном корпусе.
Рис. 28: Крыша Упакованные блоки Конструкция
Унитарные упакованные единицы представляют собой упакованные единицы, поставляемые как одно целое единая упаковка, готовая к установке на крыше или на первом этаже для некоторых типов.
Блоки для установки на крыше могут быть классифицированы в зависимости от типа отопления, которое они обеспечивают. Есть Крышные блоки с электрическим или газовым отоплением. отопление также может быть обеспечено тепловым насосом. Однако электрическое тепло и в основном используются газовые печи.
Доступное охлаждение мощность обычных комплектных крышных блоков варьируется от 10 кВт (3 тонны) до 850 кВт. кВт (241 тонна). Расход воздуха охватывает диапазон от 400 л/с (850 фут3/мин) до 37 800 л/с (80 000 фут3/мин).
Схема питания для Rooftop упакованные единицы показаны на рис.29.
Рис. 29: Схема питания для модульных блоков Rooftop
В следующей статье я объясню Схемы электрических соединений для другого оборудования систем кондиционирования воздуха . Так что, пожалуйста, продолжайте следить.
Как прочитать схему подготовки HVAC
Gary McCreadie — это HVAC Tech, создатель hvacknowitall. com и HVAC, знают все подкаст
Как прочитать HVAC Wirge Diagram 9999999191999991919919999199991999919919919919919919919919919919919919919919
1
3 гг. Когда я начинал торговлю HVAC, электрические схемы HVAC казались мне другим языком, потому что они были таковыми. Мало того, что они были другой формой связи, но у каждого производителя оборудования HVAC был свой способ их использования. Иногда это сбивало с толку, поскольку исполнение каждого производителя было похоже на другой диалект или акцент одного и того же языка.
Я надеюсь, что эта аналогия пришлась вам по душе, потому что я чувствовал именно это, и если вы сейчас изучаете электрические схемы, я был там и чувствовал ваше разочарование.
Если мы разберем это на самом базовом уровне, электрические схемы состоят из изображений, которые рассказывают историю; эта история включает в себя такие вещи, как порядок работы, относящийся к потоку энергии, изображения таких частей, как вентиляторы, реле и компрессоры, источник питания и все соединительные части и проводка для их завершения. Они также содержат легенды, позволяющие легко идентифицировать детали на чертеже.
Если вы понимаете электрические схемы ОВКВ и хорошо их понимаете, вы можете перейти на следующий уровень поиска и устранения неисправностей.
Это мой первый выпуск подкаста, и он был посвящен электронике; простите меня, поскольку я изучал веревки подкаста.
Основные части
Обратим внимание на основные части базовой схемы подключения.
Блок питания
Переключатели
Нагрузки
Источник питания
Источник питания — это источник питания, питающий цепь; нагрузки в цепи рассчитаны на определенное напряжение, силу тока и т. д. Информация будет указана на паспортной табличке нагрузки. Например, если нагрузка рассчитана на 208 В переменного тока, то источник питания, обслуживающий эту нагрузку, должен соответствовать этим ограничениям или находиться в их пределах.
Если номинал источника ниже или выше указанного на паспортной табличке, нагрузка не будет работать должным образом или может привести к повреждению или выходу из строя самой нагрузки. Подсказка: нагрузка похожа на двигатель или компрессор, но мы коснемся этого позже. Источником питания могут быть батареи, трансформатор или главная электрическая панель в доме или здании.
Переключатели
Переключатели — это простые устройства, которые открываются и закрываются в результате действия, которое может быть таким же простым, как ручное открытие или закрытие переключателя, или может быть немного сложнее, например переключение в автоматизированном процессе. Переключатели можно использовать для разрыва электрической цепи или подачи питания через них. Кроме того, переключатели рассчитаны на максимальный источник питания, который не должен превышаться при подаче питания.
Открытый переключатель — это переключатель, который не позволяет энергии течь с одной стороны на другую, закрытый переключатель позволяет той же самой энергии течь через него. Вы можете услышать термин «контакты», когда опытные профессионалы обсуждают коммутаторы. Это просто означает, что части переключателя вступают в контакт или размыкают контакт, замыкая или размыкая цепь.
Примеры переключателей
Переключатель высокого/низкого давления
Контакты реле/контактора
Реле потока
Реле давления
Примером изменения положения переключателя в автоматизированном процессе может быть следующее: если насос котла должен запуститься и создать поток через систему, встроенный переключатель потока распознает это и изменит положение переключателя с открытого на закрытое из-за расхода воды. проходящий мимо.
Нагрузки
Нагрузки обычно располагаются в конце цепи; после того, как питание подается от источника питания через встроенный переключатель или переключатели, нагрузка или нагрузки включаются и начинают работать. Нагрузками являются такие вещи, как двигатели, компрессоры, контакторы или катушки реле и лампочки. Нагрузки выполняют работу и потребляют силу тока.
Эта базовая схема подключения включает все три основные части: источник питания, выключатель и нагрузку.
Обучение чтению электрических схем
Нам необходимо понимать электрические схемы, основные компоненты и их различия. Я помню, как подмастерьем снимал панели с систем ОВКВ, кондиционеров или системы теплового насоса, клал палец на источник питания и следил за диаграммой, пока не наткнулся на компонент, обычно выключатель или нагрузку.
Затем я взглянул на легенду диаграммы, чтобы объяснить, на чем остановился мой палец. Затем я следовал схеме до конца. Я иногда звонил в службу технической поддержки, если у меня были проблемы с пониманием функциональности компонента, прежде чем двигаться дальше. Повторение этой схемы процесса за схемой определенно было моим ключом к успеху в понимании электрических чертежей и интерпретации их значения.
Посмотрите это обучающее видео о том, как читать электрические схемы и принципиальные схемы, и подпишитесь на канал.
Обеспечивает подачу необходимого количества хладагента.
,
Рис. 1 )
рис. 4 ):
Эти соединения выполняются на проводном разъеме в задней части
4 Поток мощности внутри блока кондиционирования воздуха Типовое окно в режиме охлаждения
Внутренний блок создает охлаждающий эффект внутри помещения.
13: Сплит-системы воздушного охлаждения — трехфазные — Схема электрических соединений
Рис.14 ) с подходящим идентификатором защиты
Это всегда заводская проводка и с нашей точки зрения, как электроэнергетиков, на нашу работу это никак не повлияет. Тем не менее, мы приводим несколько примеров схем электрических соединений, включая проводку управления, для справки, как показано ниже 9.0003 Рис.15 .
рис. 16 ). В единицах на один наружный блок
1 Электропроводка Мини-тепловые насосы
1 Раздельные упаковки
рис.22)
изм.
– Холод – Авто – Нагрев – вкл.
рис. 28 ) на сегодняшний день являются наиболее часто используемым оборудованием для кондиционирования воздуха в
Есть
com и HVAC, знают все подкаст
Они также содержат легенды, позволяющие легко идентифицировать детали на чертеже.
Вы можете услышать термин «контакты», когда опытные профессионалы обсуждают коммутаторы. Это просто означает, что части переключателя вступают в контакт или размыкают контакт, замыкая или размыкая цепь.
Нагрузки выполняют работу и потребляют силу тока.
