устройство и принцип работы бытовых холодильников

Холодильник не включается, и вам нужно выяснить причину поломки? Выбираете новый агрегат и хотите понять отличие в принципе работы разных моделей? Поможет в этом электрическая схема холодильника, в которой отражено взаимодействие основных его узлов.

Понимая принцип работы, вы сможете избежать обмана мастеров или починить холодильник самостоятельно, а также снизить риск поломок и увеличить рабочий ресурс аппарата. В этой статье рассмотрим схемы устройств различных типов: однокамерных и 2 – 3-камерных, с системой NoFrost и без неё, двухкомпрессорных, с механическим и электронным управлением.

Содержание статьи:

  • Принципиальная схема устройства холодильника
  • Двухкамерные и двухкомпрессорные модели
  • Трехкамерные холодильники и зона нулевой температуры
  • Система No Frost и саморазморозка
  • Умные холодильники с электронным управлением
  • Выводы и полезное видео по теме

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.

В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле  выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе .

Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом можно описать следующим образом:

  1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
  2. Фреон в компрессоре сжимается, его температура повышается.
  3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
  4. Через осушитель фреон попадает в тонкую капиллярную трубку.
  5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
  6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
  7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
  8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.

Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

Двухкамерные и двухкомпрессорные модели

В большинстве доступных двухкамерных моделей общий фреоновый контур: после прохождения по испарителю морозильной камеры, хладагент направляется в основную камеру, а лишь оттуда – в .

Разница температур достигается значительным отличием длины змеевика, которую не удалось отразить на схеме: в морозилке он полностью покрывает 4 грани, а в отсеке с плюсовой температурой– лишь небольшую часть задней стенки

Мотор выключается по сигналу термореле, расположенному в основной камере, общая схема электрики не отличается от однокамерных моделей.

В эта система часто реализована одним общим испарителем, расположенным в перегородке между камерами. Разница температур регулируется турбинами и количеством воздуховодов, подробнее о таких моделях и их электрике поговорим далее.

Двухкомпрессорные модели позволяют независимо управлять температурой в каждой камере. По сути, это два отдельных, независимых устройства в одном корпусе – соответственно, и электрическая схема полностью продублирована: отдельный терморегулятор для каждой камеры, отдельное для каждого компрессора.

Независимая регулировка температуры в каждой камере возможна и с одним компрессором, при двухконтурной системе. Она может быть реализована различными способами: с преимуществом заморозки или абсолютно независимыми контурами.

В первом случае термостат холодильной камеры при достижении заданной температуры перекрывает клапан, и фреон начинает циркуляцию по малому кругу – только через морозилку. Компрессор останавливается при размыкании контактов термостата морозильной камеры.

Двухконтурная система позволяет добиться независимой регулировки температуры камер, не повышая энергопотребление и уровень шума, при прочих равных характеристиках стоит дешевле двухкомпрессорных моделей

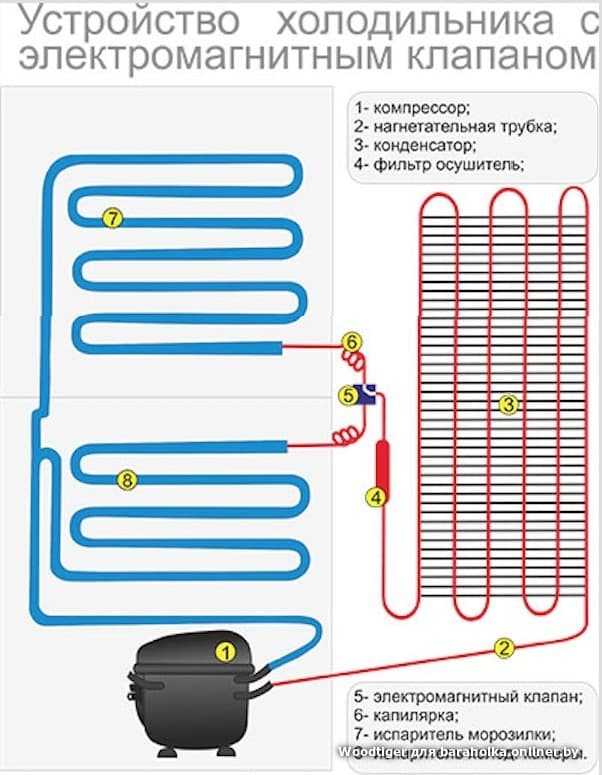

Во втором варианте фреон имеет возможность циркуляции по любому одному из контуров или по обоим сразу, а регулируется этот процесс открытием и закрытием определенных клапанов по сигналу электронной платы управления.

Трехкамерные холодильники и зона нулевой температуры

Свежие мясо, птица и рыба недолго хранятся в основном отсеке холодильника, а при заморозке теряют часть полезных свойство, вкуса и аромата. Для них часто предусмотрен отдельный ящик с температурой, близкой к нулю, либо даже отдельная камера.

Наиболее точно поддерживается температура в зоне свежести при таких условиях:

  • отдельная камера со своим испарителем и термистором, система циркуляции фреона двух– или трехконтурная. Вариант довольно дорогой и громоздкий, но и объёмы камеры значительные;
  • изолированный отсек в основной камере холодильника с системой No Frost, снабженный дополнительными настраиваемыми вручную воздуховодами от испарителя и термометром. Точность температуры зависит от своевременности ручной настройки;
  • аналогичное предыдущему исполнение, в котором воздушные заслонки управляются электронным блоком.

Альтернативный вариант – охлаждение от “плачущего” испарителя основной камеры.

Зона свежести чаще всего располагается между морозильной и холодильной камерами, охлаждается дополнительным притоком воздуха из первой

Как видим, нулевая зона может быть реализована в холодильниках с различной схемой электрики, для обеспечения её работы могут быть дополнительно включены терморегулятор или термистор, а также расширена плата электронного управления.

Система No Frost и саморазморозка

Описанные выше холодильники имеют капельную систему разморозки. Это значит, что  холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая.

Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах.

Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.

В холодильниках No Frost присутствуют стандартные пуско-защитные реле, усовершенствованное термореле, а также вентилятор и нагревательные элементы для автоматической оттайки

Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников.

В общей схеме работы холодильника новые элементы ведут себя следующим образом:

  • вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
  • когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
  • раз в 8 — 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
  • когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
  • дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.

Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.

Испаритель и вентилятор могут быть скрыты в перегородке между камерами, а для регулировки температуры служат разное количество воздуховодов и подвижные заслонки в них

Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы.

Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку.

Оригинальное решение проблемы в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”.

Умные холодильники с электронным управлением

Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.

Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Многие современные холодильники имеют электропривод воздушной заслонки, который делает систему No Frost максимально эффективной, удобной и точной в настройке

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.

Отдельный электронный модуль позволяет использовать в .

Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.

Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.

Современные модели могут быть оснащены:

  • панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
  • множеством датчиков температуры NTC;
  • вентиляторами FAN;
  • дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
  • нагревателями HEATER для систем оттайки, домашнего бара и пр. ;
  • электромагнитными клапанами VALVE – например, в кулере;
  • выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
  • Wi-Fi адаптером и возможностью дистанционного управления.

Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.

Холодильники Side-by-side с сенсорным экраном управления, генератором льда, встроенным кулером и множеством вариантов настройки управляются довольно обширной и сложной электронной платой

Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.

Выводы и полезное видео по теме

О том, как устроен и работает компрессор бытового холодильника, наглядно и подробно рассказывают в этом видео:

А здесь на стенде собирают и подключают все элементы электрической цепи холодильника No Frost:

Всё разнообразие современных бытовых холодильников сводится к одной принципиальной электрической схеме, усовершенствованной и дополненной различными компонентам. Как бы ни отличался Indesit последней модели от старенького Минска, производят холод они по одинаковому принципу.

Электрические цепи бюджетных и старых холодильников вполне поддаются домашнему ремонту по типичной схеме, электронные же платы управления различаются для каждой серии. Но даже они имеют схожее общее строение.

А какому холодильнику отдали вы свое предпочтение? Смогли узнать что-то новое, интересное и полезное из этой статьи? Делитесь своим мнением, опытом и знаниями в комментариях ниже.

Как работает холодильник: Схема и физический принцип

Каждый из нас пользуется холодильником каждый день и ценит то, что с его помощью можно дольше хранить многие продукты питания. Однако все ли знают, как работает холодильник и как возможно, что он может постоянно поддерживать оптимальную температуру для хранения продуктов? О том, как работает типовой домашний холодильник, читайте в этом материале.

Из каких материалов изготовлен холодильник?

Нержавеющая сталь – Корпус холодильника обычно изготавливается из нержавеющей стали. Однако во многих моделях из стали сделана только дверь со специальным уплотнителем, а остальная часть корпуса – из пластика.

Металл – обычно изготавливаются металлические подставки для бутылок. Однако некоторые холодильники Samsung имеют специальную металлическую отделку внутри, так называемое «металлическое охлаждение» для лучшей изоляции и большей температурной стабильности.

Пластмасса – внутренняя часть холодильника сделана из пластика и заполнена подходящим теплоизоляционным материалом. Кроме того, ящики и дверцы балконов выполнены из прозрачного пластика.

Стекло – большинство новых холодильников предлагают полки из закаленного стекла, например холодильник Atlant ХМ 4421-009-ND. Такие полки прочные, легко чистятся и без проблем вмещают даже тяжелые продукты.

Принцип работы

Физический принцип работы холодильника заключается в том, что теплый воздух заменяется холодным в процессе испарения и конденсации хладагента. Что такое хладагент? Хладагенты используются как в кондиционерах, так и в холодильниках. Они часто находятся в жидком или газообразном состоянии и используются в вашем кухонном холодильнике для создания низкой температуры, при которой продукты остаются свежими.

Холодильник состоит из основных компонентов:

  1. Компрессор;
  2. Испаритель;
  3. Конденсатор;
  4. Расширительный клапан / капиллярная трубка;
  5. Фильтр–осушитель;
  6. Докипатель;
  7. Датчик температуры / термостат;
  8. Защитное пусковое реле.

Компрессор – это «сердце» холодильника. Он обеспечивает циркуляцию хладагента по всей системе, увеличивает давление в теплой части контура и нагревает хладагент.

В нашем каталоге представлены как однокомпрессорные холодильники, так и двухкомпрессорные.

Конденсатор находится на задней стенке холодильника. Внутри хладагент охлаждается и конденсируется, то есть превращается из газа обратно в жидкость.

Испаритель расположен внутри холодильника и является той частью, которая охлаждает предметы в холодильнике. Когда хладагент превращается из жидкости в газ в результате испарения, он охлаждает область вокруг себя, создавая подходящую среду для хранения продуктов.

Капиллярная трубка – это тонкий кусок трубки, который служит расширительным устройством. Жидкий хладагент направляется через капиллярную трубку и распыляется в среду низкого давления испарителя.

Термостат контролирует процесс охлаждения, отслеживая температуру, а затем включая и выключая компрессор. Когда датчик определяет, что в холодильнике достаточно холодно, он выключает компрессор. Если он обнаруживает слишком много тепла, он включает компрессор и снова начинает процесс охлаждения.

Важный хладагент

Весь химико-физический процесс в холодильнике предъявляет очень высокие требования к выбору охлаждающего агента. Это должно быть вещество, которое испаряется при очень низкой температуре и, конечно же, безопасно для человека и окружающей среды. Первоначально использовался аммиак, но он очень токсичен для человека и был исключен из-за его опасности.

Его заменили фреоном, который, как позже выяснилось, вреден для озонового слоя. В настоящее время используются хладагенты, например, изобутан R600a. Следует помнить, что это горючий газ, но в том количестве, которое используется в холодильном оборудовании, не представляет большой опасности.

Последовательный цикл работы холодильника

Холодильники работают, заставляя циркулирующий внутри хладагент превращаться из жидкости в газ. Этот процесс, называемый испарением, охлаждает окружающую среду и дает желаемый эффект.

Чтобы запустить процесс испарения и сменить хладагент с жидкого на газ, необходимо снизить давление хладагента через выпускное отверстие, называемое капиллярной трубкой. Чтобы холодильник продолжал работать, необходимо вернуть газообразный хладагент в жидкое состояние, поэтому необходимо снова сжать газ до более высокого давления и температуры. Здесь на помощь приходит компрессор.

После того, как компрессор выполнит свою работу, газ должен быть горячим и находиться под высоким давлением. Его нужно охлаждать в конденсаторе, который установлен в задней части холодильника, чтобы его содержимое могло охлаждаться окружающим воздухом. Когда газ охлаждается внутри конденсатора (все еще находится под высоким давлением), он снова превращается в жидкость. Затем жидкий хладагент возвращается в испаритель, где процесс начинается снова.

Как холодильник достигает ожидаемой низкой температуры?

В процессе работы холодильник использует несколько простых физических процессов. Однако для этого необходимо обеспечить его соответствующим количеством электроэнергии, которое потребляется агрегатом, подключенным к электрической розетке. Благодаря подводимой энергии можно направить хладагент в поток и соответственно изменить его агрегатное состояние.

Холодильники включают несколько раз в течение дня, как только получают информацию об изменении температуры внутри устройства, которую в каждом холодильнике можно настроить в соответствии с потребностями пользователя. Воздушный поток внутри холодильной камеры возможен благодаря размещенным внутри вентиляторам.

Цикл работы всех компонентов холодильника является непрерывным и повторяемым, и возникновение любых перерывов в работе или сбоев цикла может привести к тому, что внутри холодильника не будет поддерживаться соответствующая температура.

Виды систем охлаждения холодильников на рынке

Несмотря на популярность системы no-frost, на рынке вы найдете различные варианты, но все же «традиционные» холодильники.

Холодильники со статическим охлаждением

Статическое охлаждение – популярный метод охлаждения, при котором используются двигатели с отдельными контурами для холодильника и морозильника. Процесс происходит с помощью газа, который охлаждает обе камеры, пока не будет достигнута соответствующая температура. Статический холодильник требует размораживания 1–2 раза в год.

Холодильники со статическим вентиляторным охлаждением

Они работают так же, как статические кулеры, за исключением того, что оснащены вентилятором. Его задача – равномерно распределить холод, чтобы еда могла храниться дольше. Как и статический холодильник, холодильник со статическим вентилятором требует периодического размораживания.

Холодильник с функцией No-Frost

Система, состоящая из испарителя, вентилятора и очистителя воздуха, исключает необходимость размораживания морозильной камеры. Охлаждение осуществляется «всухую», что снижает риск размножения бактерий и плесени. Холодильники No-Frost оснащены так называемыми пищевыми камерами, куда должны быть помещены овощи, фрукты, сыры и мясо, чтобы уберечь их от высыхания.

В нашем интернет-магазине представлен широкий ассортимент холодильников с системой охлаждения No Frost

Как работает система no-frost?

Каждый, кто использовал обычный холодильник и заменил его, на агрегат с системой No Frost, знает, насколько это удобно. Можно забыть о периодическом размораживании морозильной камеры и опасениях, что мороз начнет таять, когда дверца будет открыта на несколько минут. Систему no-frost можно считать революционной – сейчас люди, решившие купить новый холодильник, ориентируются в первую очередь на нее.

Функция no-frost в морозильных камерах исключает размораживание благодаря принудительной циркуляции воздуха. Влага из морозильной камеры выводится наружу. Это связано с совместной работой трех элементов: двигателя с испарителем, вентилятора и очистителя воздуха. Такое расположение блокирует возможность образования наледи, а также различных типов отложений пищи.

Преимущества холодильников «Ноу Фрост»

Нельзя отрицать, что холодильники с системой no-frost превосходят устройства с классическими системами охлаждения. Стоит обратить внимание на следующие преимущества:

  • Отсутствие инея в морозильной камере означает, что ее не нужно размораживать.
  • Холодильник без замораживания, его легче содержать в чистоте. Грязь не оседает на морозе.
  • Продукты, помещенные в морозильную камеру, не прилипают друг к другу или к поверхности ящиков.
  • Система no-frost также означает большую экономию. Замороженная морозильная камера увеличивает потребление электроэнергии. Когда в камерах не накапливается иней, расход остается постоянным.

Есть ли недостатки у системы no-frost?

Холодильник без замораживания – не идеальный прибор. Сам факт, что на рынке до сих пор можно найти обычные холодильники «старого типа», оправдывает это. Следующее может отговорить вас от покупки холодильника без заморозки:

Уменьшена вместимость холодильника. Более обширная система безморозного охлаждения, занимает больше места.

Холодильники No-Frost могут сушить продукты – уровень влажности в них значительно снижен. Следует помнить, что такие продукты, как фрукты, овощи, мясо или сыр, следует помещать только в специальные камеры для свежести.

Как выбрать идеальный незамерзающий холодильник?

Система no-frost, хотя и облегчает жизнь, – не единственная функция, на которую следует обратить внимание при выборе идеального холодильника. Учтите следующее:

  1. Сохранение энергии. Холодильники без замораживания также бывают разных классов энергии. Конечно, лучше всего будет A +++. Энергосберегающий холодильник позволит существенно сэкономить электроэнергию на холодильниках.
  2. Уровень шума. К бесшумным холодильникам относятся холодильники с объемом менее 40 децибел.

Преимущества холодильников с системой no-frost практически превосходят классические холодильники – энергоэффективность и больший комфорт использования – это преимущества, которые больше всего заботят большинство пользователей.

Детали холодильника: визуальное руководство

Независимо от того, идет ли речь о приеме пищи или перекусе, вы зависите от своего холодильника, чтобы сохранить продукты свежими для всей семьи. Это визуальное руководство поможет вам идентифицировать части холодильника и то, как они работают, чтобы поддерживать температуру внутренних отделений холодильника. Вы также найдете ответы на наиболее распространенные вопросы о компонентах и ​​аксессуарах для холодильников. Выберите ссылку ниже, чтобы перейти к каждому разделу и узнать больше о том, как работают части холодильника, чтобы питать вашу занятую кухню.

Что такое внешние и внутренние части холодильника?

Все части холодильной системы работают вместе, чтобы ваш холодильник мог сохранять продукты свежими. Читайте дальше, чтобы узнать больше о каждом из уникальных компонентов холодильника.

1. Компрессор

Думайте о компрессоре как о сердце холодильника. Прокачивая парообразный хладагент через холодильник, компрессор увеличивает температуру и давление хладагента. Компрессор часто находится в задней или нижней части холодильника.

2. Змеевики конденсатора

Работая вместе с компрессором, змеевики конденсатора преобразуют парообразный хладагент в его жидкую форму. По мере того, как компрессор увеличивает давление для подпитки процесса конденсации, избыточное тепло выделяется в наружный воздух. Чтобы ваш холодильник работал с максимальной производительностью, а продукты были свежими, время от времени проверяйте чистоту змеевиков конденсатора.

3. Расширительное устройство

После прохождения через змеевики конденсатора холодный жидкий хладагент проходит через расширительное устройство, где его давление быстро снижается. Более низкое давление расширяет химическое вещество, превращая хладагент обратно в газообразную форму. Расширительное устройство расположено между змеевиками конденсатора и испарителя.

4. Змеевики испарителя

Змеевики испарителя, которые поглощают тепло теперь газообразного хладагента, выпускают холодный воздух, который мы чувствуем, открывая дверцы холодильника, в отделение для продуктов. Внутри морозильной и холодильной камер расположены небольшие вентиляционные отверстия, которые направляют поток холодного воздуха между ними. Хладагент снова подвергается этому химическому изменению, начиная с компрессора.

Как узнать, нужно ли заменить компоненты холодильника?

Существует ряд признаков, которые могут указывать на необходимость замены компонентов холодильника. К явным признакам сломанных компонентов относятся плохое производство или качество льда, неадекватное охлаждение и шум внутри частей холодильника.

Регулярная очистка, техническое обслуживание и правильное использование в соответствии с руководством пользователя должны поддерживать ваш холодильник в хорошем рабочем состоянии. Однако, если у вас возникли какие-либо проблемы с холодильником Whirlpool ®  и его частями, важно обратиться к руководству пользователя или Whirlpool 9.0029 ® Страница поиска и устранения неисправностей холодильника для получения информации по конкретному устройству.

Не знаете, где находится руководство по эксплуатации вашего холодильника Whirlpool ®  ? Воспользуйтесь средством поиска руководств по эксплуатации устройств Whirlpool, указав номер модели вашего холодильника. Чтобы получить дополнительную поддержку, посетите Справку по продукту Whirlpool, чтобы получить доступ к информации о вашем холодильнике.

Взаимозаменяемы ли детали холодильников разных марок и производителей?

Если у вас проблемы с Whirlpool ®  холодильника и его внутренних или внешних частей, важно использовать только фирменные детали Whirlpool, предназначенные для конкретного устройства. Использование компонентов холодильника других марок может привести к дополнительному повреждению вашего прибора.

Необходимо приобрести запасные части для холодильника Whirlpool ®  ? Найдите все необходимое на страницах Whirlpool ®  Аксессуары и запасные части для холодильников.

Можно ли самостоятельно заменить разные части холодильника?

Поскольку компоненты холодильной системы могут различаться в зависимости от марки и модели, важно доверить комплексное обслуживание и замену профессионалам. Если вы не знакомы с различными компонентами холодильника и их работой, рекомендуется обратиться за помощью к специалисту по обслуживанию.

Как мне записаться на техническое обслуживание моего холодильника Whirlpool

®  ?

Вы можете заказать профессиональное обслуживание вашего холодильника Whirlpool ® , посетив Whirlpool ® Сервисная страница. Верните свою кухню в нужное русло, записавшись на сервисную встречу с нашей командой уже сегодня.

Вы также можете посетить нашу страницу поддержки клиентов Whirlpool ®  , чтобы получить еще больше полезной информации о своем холодильнике.

Приобретите холодильники Whirlpool

®

Если пришло время заменить или модернизировать холодильник, холодильники Whirlpool с французской дверью, с горизонтальной или вертикальной или нижней морозильной камерой помогут обеспечить организацию, функции и вместимость для нужд вашей семьи. . Откройте для себя водоворот ®  холодильник, который подходит именно вам.

ВРС735СДХВ

ВРС588ФИХБ

WRB322DMHV

Ответы на вопросы о холодильниках

  • Почему мой холодильник шумит?

    Новые холодильники могут быть тише, чем старые модели, но вы можете слышать больше обычных рабочих звуков. Узнайте больше о распространенных шумах холодильника в этом руководстве.

  • Что такое встраиваемый холодильник?

    Что означает глубина счетчика для холодильников? Узнайте о различиях между холодильниками контрглубины и холодильниками стандартной глубины в этом руководстве.

  • Как часто следует менять фильтр для воды в холодильнике?

    Узнайте, почему вы должны менять фильтр для воды в холодильнике каждые 6 месяцев.

домашнее сердцебиение

Готовы к дополнительным советам, домашним лайфхакам и руководствам по устройствам?

Просмотреть все статьи

Была ли эта статья полезной? Передайте на

4 основных компонента цикла охлаждения

Мы все были там. Вы входите внутрь в жаркий день, и вас милостиво встречает стена прохладного воздуха. Что ж, за это облегчение вы должны благодарить холодильный цикл. Хотя существуют десятки методов нагрева и охлаждения, основная функция остается неизменной и в той или иной форме используется в бесчисленных отраслях и процессах. Но как это работает? Этот пост ответит на этот вопрос, описав основные компоненты стандартного холодильного контура и функции каждого из них.



Проще говоря, задачей холодильного цикла является поглощение и отвод тепла. Как скажет вам (настойчиво) любой инструктор по HVAC, нельзя создать холод, можно просто отвести тепло. Цикл охлаждения, иногда называемый циклом теплового насоса, представляет собой способ отвода тепла от области, которую вы хотите охладить. Это достигается изменением давления рабочего хладагента (воздуха, воды, синтетических хладагентов и т. д.) посредством цикла сжатия и расширения.

Не оставайтесь в стороне, когда дело доходит до информации о теплопередаче. Чтобы быть в курсе различных тем по этому вопросу, подпишитесь на Суперблог, наш технический блог, Приказы врача и следите за нами в LinkedIn, Twitter и YouTube.

Это, конечно, не полная картина, но основная идея такова. Теперь давайте перейдем к оборудованию, которое помогает выполнять эту работу. Конечно, в большинстве циклов есть и другие компоненты, но большинство согласится, что четыре основных элемента базового цикла таковы:

  • Компрессор
  • Конденсатор
  • Устройство расширения
  • Испаритель

Компрессор

Сжатие — это первый этап холодильного цикла, а компрессор — это часть оборудования, которая повышает давление рабочего газа. Хладагент поступает в компрессор в виде газа низкого давления и низкой температуры и выходит из компрессора в виде газа высокого давления и высокой температуры.

Типы компрессоров

Сжатие может быть достигнуто с помощью ряда различных механических процессов, поэтому сегодня в ОВКВ и холодильном оборудовании используется несколько конструкций компрессоров. Существуют и другие примеры, но некоторые популярные варианты:

1. Поршневые компрессоры

2. Спиральные компрессоры

3. Ротационные компрессоры

Конденсатор

Конденсатор или змеевик конденсатора представляет собой один из двух типов тепла. теплообменники, используемые в основном холодильном контуре. Этот компонент снабжается высокотемпературным парообразным хладагентом под высоким давлением, выходящим из компрессора. Конденсатор отводит тепло от паров горячего хладагента до тех пор, пока они не сконденсируются в насыщенное жидкое состояние, иначе называемое конденсацией.

После конденсации хладагент представляет собой жидкость под высоким давлением и низкой температурой, после чего он направляется в расширительное устройство контура.

Устройство расширения

Эти компоненты бывают нескольких различных конструкций. Популярные конфигурации включают фиксированные отверстия, термостатические расширительные клапаны (ТРВ) или терморегулирующие клапаны (на фото выше), а также более совершенные электронные расширительные клапаны (ЭРВ). Но независимо от конфигурации работа расширительного устройства системы одинакова — создавать перепад давления после выхода хладагента из конденсатора. Это падение давления приведет к быстрому закипанию некоторого количества хладагента, в результате чего образуется двухфазная смесь.

Это быстрое изменение фазы называется миганием, , и оно помогает подключить следующую часть оборудования в контуре, испаритель , чтобы он выполнял свои функции.

Испаритель

Испаритель является вторым теплообменником в стандартном холодильном контуре и, как и конденсатор, назван в честь своей основной функции.
