Простейшая электрическая цепь | Электрикам

Что такое электрическая цепь?

Под электрической цепью понимают совокупность взаимосвязанных элементов, образующих путь для протекания электрического тока. Все процессы в электрической цепи подчинятся законам электротехники. Входящие в состав электрической цепи элементы можно условно разделить на 3 группы: генерирующие устройства, приемные устройства и вспомогательные элементы.

Простейшая электрическая цепь включает в себя следующие основные компоненты (рисунок 1):

Источник электрической энергии (Источник тока).
Приемник электрической энергии.
Соединительные провода.

Также в состав простейшей электрической цепи может входить вспомогательное оборудование, например, замыкающее устройство, измерительные приборы (амперметр, вольтметр и пр.), защитные аппараты (предохранители и пр.).

Рис.1 Простейшая электрическая цепь

Источник электрической энергии, потребители, соединительные провода.

Источник электрической энергии — это устройство преобразующее различные виды энергии в электрическую энергию.

Источником электрической энергии может быть гальванический элемент, аккумулятор, электромеханический или термоэлектрический генератор, фотоэлемент и пр. Все источники электрического тока имеют внутренне сопротивление, но как правило оно мало по сравнению с сопротивлением других элементов цепи. Протекающий в цепи ток может быть как переменным, так и постоянным; его род определяется источником (например, гальванический элемент дает постоянное напряжение, обмотки трансформаторов и генераторов – переменное).

В зависимости от рода тока электрической цепи подразделяют:

цепи постоянного тока;
цепи переменного тока.

Потребителями в электрической цепи являются элементы, преобразующие электрическую энергию в механическую энергию, тепло, световое излучение и пр.

Примерами потребителей электроэнергии являются лампы накаливания, электронагревательные приборы, электродвигатели и другие элементы, требующие для работы потребление электрического тока.

Соединяющие элементы провода как правило выполняются из алюминия или меди. Это связано с низким удельным сопротивлением этих металлов – это значит, что потери напряжения в них будут незначительным. К недостаткам медных и алюминиевых проводов относят их существенное нагревание при превышении установленных предельных (максимально допустимых) значений тока и напряжения.

В состав любого электротехнического устройства (телефона, компьютера, телевизора и пр.) входят электрические цепи по которым, при наличии источника, может протекать электрический ток. В зависимости от элементов используемых в электрической цепи, можно подразделить на:

линейные или нелинейные цепи;
пассивные или активные цепи.

Для удобства расчетов и наглядного представления электрических цепей используют электрические схемы. На них все элементы электрической цепи отображены при помощи условных знаков (графических обозначений). Каждый электрический элемент имеет графическое представление, регламентированное ГОСТом, поэтому составленная одним человеком схема, может быть понятна и корректно интерпретирована другим. Иногда представление на электрической схеме одного реального элемента, может быть выполнено совокупностью нескольких стандартных элементов. Схема электрической цепи, представленной на рисунке 1, приведена на рисунке 2.

Рис.2 Схема простейшей электрической цепи

Протекание электрического тока возможно только в замкнутой электрической цепи.

Основными параметрами работы любого элемента, а также всей электроцепи в целом, являются значения тока, мощности и напряжения. Они определяют так называемый режим работы устройства. Для большинства электрических цепей значения тока и напряжения могут непрерывно меняться в широком диапазоне, следовательно режимов работы может быть бесконечное множество.

#1. Что представлено на изображении?

Электрическая цепь

Схема электрической цепи

Монтажная схема

#2. В чем измеряется удельное сопротивление?

Ом

Ом*мм

Ом*м

#3.

Как называется устройство преобразующее различные виды энергии в электрическую энергию?

Источник электрической энергии

Соединительные провода

Приёмник электрической энергии

Завершить

Отлично!

Попытайтесь снова(

18.09.2020

ТОЭ,Основы тоэ

Электрические цепи постоянного тока

Самая простая электрическая схема

Начало — это самый трудный процесс, но все мы когдато начинали. У нас есть целый раздел форума — электроника для начинающих. Первая схема — простейший мультивибратор. Не смотря не его простоту, область применения его очень широка. Ни одно электронное устройство не обходится без него. На первом рисунке изображена его принципиальная схема.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Электрическая цепь. Схема простой электрической цепи постоянного тока.

Простая схема монтажа электропроводки в частном доме

Схема электрической цепи.

Как читать электрические схемы? Разбор простой схемы

Рекомендации по решению нетрадиционных задач на расчет электрических цепей постоянного тока

Электричество, простая электрическая цепь.

Рекомендации по решению нетрадиционных задач на расчет электрических цепей постоянного тока

Электрическая цепь и ее элементы

Какие бывают электрические схемы?

Территория электротехнической информации WEBSOR

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как научиться читать электрические схемы

Электрическая цепь. Схема простой электрической цепи постоянного тока.

Обычно схема подключения относится к электрической схеме. Она использует упрощенные условные обозначения для визуального представления электрических цепей и показывает, как компоненты связаны линиями.

Иногда схема подключения может также ссылаться на архитектурный план прокладки. Здесь показаны места и взаимосвязи выходов, освещения, электрооборудования и маршрутов проводов, основанные на плане здания. Хорошая электрическая схема должна передавать информацию быстро, четко и с малой вероятностью непонимания. Много доказательств доказали, что Edraw является супер удобной программой для схем подключения.

Во-первых, вы начинаете с более чем элегантных и стандартизованных графиков схемы подключения. Во-вторых, вы используете самый простой метод drag-and-drop. В-пятых, она способна к крупномасштабным, сложным и многостраничным чертежам. Вот скриншот программного интерфейса. В программе предусмотрены тысячи электрических и электрических символов. Вы можете легко найти символы для электрических инструментов, переключателей и реле, резисторов и конденсаторов, тракта передачи, трансформаторов и обмоток и т.

При выборе инструмента построения диаграмм для электротехники необходимо учитывать многие вещи. Легко ли использовать? Какие форматы файлов он может экспортировать? Содержит ли он все символы, которые вам нужны? Совместимо ли это с Visio? В приведенной ниже таблице вы найдете ответы на эти вопросы и покажем вам дополнительные возможности и преимущества Edraw.

Ниже приведены примеры схемы подключения, которые легко создаются с помощью программы для создания схемы подключения Edraw. На этой схеме проводки показано, как согласовать провода для каждого соединения с жгутами проводов.

Электрическая схема использует упрощенное графическое представление, чтобы показать план и функцию электрической цепи. План домашней электропроводки показывает, как распределяются освещение и мощность, и как они соединены проводами. Перетащите фигуры из левых библиотек на полотне.

Закройте библиотеки, которые вам не нужны. Измените размеры фигур, перетаскивая зеленые маркеры. Некоторые символы имеют множество переменных, которые вы можете выбрать из плавающих кнопок. Вы можете легко изменить размер, перекрасить или повернуть символы по вашему желанию.

Если какой-либо специальный символ не включен в нашу библиотеку, вы можете сделать это самостоятельно. Наш инструментарий для рисования позволяет вам создать любой символ по вашему желанию.

Нажмите значок Сохранить на вкладке Файл , чтобы сохранить как формат по умолчанию. Edraw Max — прекрасная программа создания блок-схемы, диаграммы связей, организационной диаграммы,сетевой диаграммы, плана этажей, потока работ, современного дизайа, UML-диаграммы, электрической схемы, научной иллюстрации и много другого!

Решения Примеры Купить Шаблоны Поддержка. Программа для создания схемы подключения Windows Mac Linux. Обзор Как он работает Ресурсы Отзывы Программа для создания схемы подключения со встроенными трафаретами для быстрой и эффективной электросхемы. Легко создавать планы электромонтажа, схемы, электрические схемы и многое другое.

Она полностью совместит с Microsoft Office и Visio. Она работает на платформах Mac, Windows и Linux. Доступны тысячи встроенных электрических символов. Простое добавление текстов, аннотаций и тегов к символам. Создать схему соединений совместно через командное облако. Вы полюбите эту идеальную программу для построения диаграмм!

Простая схема монтажа электропроводки в частном доме

Разделы: Физика. Решение задач — неотъемлемая часть обучения физике, поскольку в процессе решения задач происходит формирование и обогащение физических понятий, развивается физическое мышление учащихся и совершенствуется их навыки применения знаний на практике. В ходе решения задач могут быть поставлены и успешно реализованы следующие дидактические цели: Выдвижение проблемы и создание проблемной ситуации; Обобщение новых сведений; Формирование практических умений и навыков; Проверка глубины и прочности знаний; Закрепление, обобщение и повторение материала; Реализация принципа политехнизма; Развитие творческих способностей учащихся. Наряду с этим при решении задач у школьников воспитываются трудолюбие, пытливость ума, смекалка, самостоятельность в суждениях, интерес к учению, воля и характер, упорство в достижении поставленной цели. Для реализации перечисленных целей особенно удобно использовать нетрадиционные задачи. По школьной программе на рассмотрение данной темы очень мало отводится времени, поэтому учащиеся более или менее успешно овладевают методами решения задач данного типа. Но часто такие типы задач встречаются олимпиадных заданиях, но базируются они на школьном курсе.

Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается.

Схема электрической цепи.

Connexion :. Accueil Contact. Plateforme de blogs. Элекросхемы для авто, распиновка проводов, коды ошибок, распиновка разъемов. Простейшая схема автомобильного кондиционера. Тема: простая электрическая схема зарядного устройства автоэлектрика. Тиристор выполняет роль силового ключа, что выдаёт определённую порцию электрической энергии, заряжающий наш автомобильный аккумулятор. Принципиальная схема самодельного преобразователя питания для автомобильного усилителя мощности, на базе ваттной микросхемы. Схемы электрических цепей рассматриваемые в разделе автомобиля Матиз на первый взгляд вызывают полную неразбериху.

Как читать электрические схемы? Разбор простой схемы

Какие ассоциации возникают при словосочетании электрическая цепь? Должно быть сразу возникает картина в виде источника питания, простой батарейки, потом от неё идут провода, которые подсоединены к лампочке, а её нить накала светится ярким светом. Это простейшая схема электрического фонарика с лампой накаливания, только вот ещё тумблер подключить и всё готово. Это бытовая, обыденная ассоциация, которая скорее всего возникнет у не специалиста в электротехнике. Какая ассоциация возникает с электрической цепью у специалиста электротехника?

Канал ЭлектроХобби на YouTube.

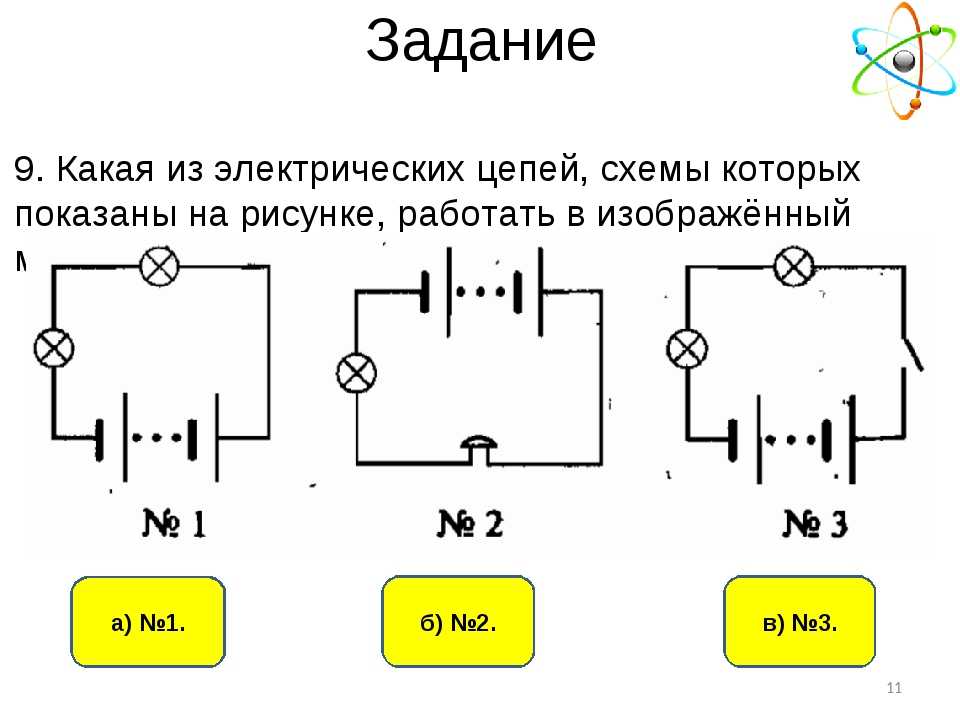

Электричество, простая электрическая цепь.

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно.

Простейшая электрическая установка состоит из источника Для условного изображения электрических цепей служат электрические схемы. На этих.

Электрическая цепь и ее элементы

Электрической цепью называют совокупность соединенных друг с другом источников и приемников электрической энергии, по которым может протекать электрический ток. Простейшая электрическая цепь состоит из источника, одного или нескольких последовательно соединенных приемников электрической энергии нагрузок, потребителей и соединительных проводов рис. Источник питания образует внутреннюю часть цепи, а потребитель — совместно с соединительными проводами, измерительными приборами и коммутирующими аппаратами — внешнюю часть цепи. Когда внешняя и внутренняя части цепи образуют замкнутый контур, в цепи возникает электрический ток. Величина, или сила тока определяется количеством электричества зарядом , проходящим через поперечное сечение проводника в единицу времени:. Прохождение электрического тока в цепи связанно с процессами непрерывного преобразования энергии в каждом из ее элементов.

Электричество — совокупность явлений, обусловленных существованием, взаимодействием и движением электрических зарядов.

Какие бывают электрические схемы?

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2. Как пример, документ с названием Э3 является принципиальной электрической схемой. С виду она выглядит так:. Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем.

Территория электротехнической информации WEBSOR

Источник тока и потребитель электроэнергии, соединенные между собой проводниками , образуют электрическую цепь. Когда цепь замкнута, по ней идет ток. Если один проводник убрать или разорвать его в любом месте, ток по цепи не пойдет. Потребитель электроэнергии в этом случае работать не будет.

Символы электрических цепей и принципиальные схемы

До сих пор в этом разделе учебника «Класс физики» основное внимание уделялось ключевым компонентам электрической цепи, а также понятиям разности электрических потенциалов, тока и сопротивления. Концептуальное значение терминов было введено и применено к простым схемам. Были обсуждены математические отношения между электрическими величинами и смоделировано их использование при решении задач. Урок 4 будет посвящен способам соединения двух или более электрических устройств в электрическую цепь. Наше обсуждение будет развиваться от простых схем к относительно сложным схемам. К этим сложным цепям будут применяться прежние принципы разности электрических потенциалов, тока и сопротивления, и для их анализа будут использоваться те же математические формулы.

Электрические цепи, простые или сложные, могут быть описаны различными способами. Электрическая цепь обычно описывается простыми словами. Сказать что-то вроде «Лампочка подключена к D-элементу» — достаточное количество слов, чтобы описать простую схему. Во многих случаях в уроках с 1 по 3 слова использовались для описания простых схем. Услышав (или прочитав) слова, человек привыкает быстро представлять схему в уме. Но еще один способ описать схему — просто нарисовать ее. Такие рисунки обеспечивают более быстрое мысленное представление фактической схемы. Чертежи электрических цепей, подобные приведенному ниже, многократно использовались в уроках с 1 по 3.

Описание цепей словами

«Схема содержит лампочку и 1,5-вольтовый D-элемент.»

Описание схем с помощью чертежей

Последним средством описания электрической цепи является использование обычных символов цепи для представления принципиальной схемы цепи и ее компонентов. Некоторые символы цепей, используемые на принципиальных схемах, показаны ниже.

Отдельный элемент или другой источник питания представлен длинной и короткой параллельными линиями. Набор элементов или аккумуляторов представлен набором длинных и коротких параллельных линий. В обоих случаях длинная линия представляет собой положительный вывод источника энергии, а короткая линия представляет собой отрицательный вывод. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами цепи. Электрическое устройство, оказывающее сопротивление потоку заряда, обычно называется резистором и изображается зигзагообразной линией. Открытый переключатель обычно представляет собой разрыв прямой линии на подъем части линии вверх по диагонали. Эти символы цепей будут часто использоваться в оставшейся части урока 4, поскольку электрические цепи представлены схематическими диаграммами. Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете к их использованию.

В качестве иллюстрации использования электрических символов на принципиальных схемах рассмотрим следующие два примера.

Пример 1:

Описание со словами: Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.

Используя словесное описание, можно получить ментальную картину описываемой цепи. Это словесное описание может быть затем представлено рисунком трех ячеек и трех лампочек, соединенных проводами. Наконец, символы схемы, представленные выше, могут использоваться для представления одной и той же схемы. Обратите внимание, что три набора длинных и коротких параллельных линий использовались для представления аккумуляторной батареи с тремя D-ячейками. И обратите внимание, что каждая лампочка представлена своим индивидуальным символом резистора. Прямые линии использовались для соединения двух клемм батареи с резисторами и резисторов друг с другом.

Приведенные выше схемы предполагали, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, последовательно проходил через каждую из трех лампочек. Путь положительного пробного заряда, покидающего положительный полюс батареи и пересекающего внешнюю цепь, должен проходить через каждую из трех подключенных лампочек, прежде чем вернуться к отрицательному полюсу батареи. Но разве только так можно соединить три лампочки? Должны ли они быть подключены последовательно, как показано выше? Точно нет! Фактически приведенный ниже пример 2 содержит одно и то же словесное описание, но рисунок и принципиальные схемы выполнены по-разному.

Пример 2:

Описание со словами: Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.

Используя словесное описание, можно получить ментальную картину описываемой цепи. Но на этот раз соединения лампочек выполняются таким образом, чтобы на схеме была точка, где провода ответвляются друг от друга. Место разветвления упоминается как узел . Каждая лампочка помещается в свою отдельную ветку. Эти ответвления в конечном итоге соединяются друг с другом, образуя второй узел. Один провод используется для подключения этого второго узла к отрицательной клемме аккумулятора.

Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях. Когда в цепи присутствует два или более резистора, их можно соединить последовательно или параллельно . Оставшаяся часть урока 4 будет посвящена изучению этих двух типов соединений и тому влиянию, которое они оказывают на электрические величины, такие как ток, сопротивление и электрический потенциал. Следующая часть урока 4 познакомит вас с различием между последовательными и параллельными соединениями.

Проверьте свое понимание

1. Используйте символы цепей для построения принципиальных схем следующих цепей:

a. Отдельный элемент, лампочка и выключатель соединены вместе в цепи, так что выключатель можно размыкать и замыкать, чтобы включить лампочку.

б. Пакет из трех D-ячеек включен в цепь для питания лампочки фонарика.

в.

д.

2. Используя понятие условного тока, нарисуйте на схеме справа сплошную линию, указывающую направление условного тока. Поместите наконечник стрелки на непрерывную линию.

Следующий раздел:

Основная электрическая схема: теория, компоненты, работа, схема

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Основная электрическая цепь состоит из трех основных компонентов , источника напряжения , нагрузки и проводников . На рисунке 1 показана базовая схема. Эта схема состоит из батареи в качестве источника электроэнергии, лампы в качестве электрической нагрузки и двух проводов в качестве проводников, соединяющих батарею с лампой.

Аккумулятор

В источнике этой цепи, аккумуляторе, происходит химическая реакция, которая приводит к ионизации. Эта ионизация производит избыток электронов (отрицательный заряд) и истощение электронов (положительный заряд).

Рисунок 1. Базовая электрическая цепь (схема) состоит из трех основных компонентов: источника, нагрузки и проводников.

Аккумулятор имеет две клеммы. Эти клеммы являются точками соединения двух проводников. Одна клемма отмечена знаком плюс (+), а другая знаком минус (–). Эти две маркировки называются маркировкой полярности.

Не все электрические устройства имеют маркировку полярности. Однако, если полярность имеет решающее значение, она будет отмечена на устройстве. Необходимо соблюдать правильную полярность, чтобы избежать повреждения оборудования и/или персонала.

Нагрузка

Нагрузка создается, когда электрическая энергия, вырабатываемая в цепи, преобразуется в какую-либо другую форму энергии, такую как тепло, свет или магнетизм. Нагрузкой в простой электрической цепи на рис. 1 является лампа, излучающая свет.

Источник и нагрузка должны соответствовать номинальному напряжению. Если лампа рассчитана на 6 вольт, то и аккумулятор должен быть рассчитан на 6 вольт.

Если батарея рассчитана на более низкое номинальное напряжение, лампа будет тусклой или не загорится. Если батарея рассчитана на гораздо более высокое напряжение, лампа будет повреждена из-за избыточной электрической энергии.

Проводник

Проводники, которые мы используем, представляют собой два медных провода, покрытых пластиковым изоляционным покрытием. Медный провод обеспечивает путь, по которому может течь электрическая энергия, в то время как пластиковое покрытие ограничивает передачу электрической энергии медному проводу. Это делает путь проводника безопасным для персонала.

Это завершает описание основных компонентов электрической цепи, в которой электрическая энергия передается по электрическим проводникам через устройство, где она затем преобразуется в какую-либо полезную форму.

Напряжение

Ионизация может быть вызвана такими силами, как тепло, свет, магнетизм, химическое воздействие или механическое давление. Это приводит к созданию электрического напряжения.

Что такое напряжение? Напряжение — это сила потока электронов. В только что описанной простой электрической цепи источником электрической энергии была батарея. Этот аккумулятор рассчитан на 6 вольт.

Вольт (В) — это электрическая единица, используемая для выражения количества присутствующего электрического давления или количества электрической силы, возникающей в результате химического действия внутри батареи.

Термин «напряжение» используется для выражения количества электрической силы почти так же, как мы используем лошадиные силы для выражения количества механической силы для автомобиля.

Электрическое давление или напряжение также могут быть выражены как потенциал, разность потенциалов или как электродвижущая сила (ЭДС). Для наших целей эти термины означают одно и то же. Напряжение обычно обозначается заглавной буквой E или V.

Ток

Электрический ток — это поток электронов. Количество электронов, протекающих мимо любой заданной точки за одну секунду, измеряется в электрической единице ампер (А).

Ампер обозначается буквой I. Помните, что кулон — это число электронов.

Ампер характеризует скорость потока электронов, проходящего мимо любой данной точки цепи. Один ампер равен одному кулону заряда, протекающего мимо точки за одну секунду.

Сравните воздушный шар, наполненный воздухом, с электрической батареей. На рисунке 2 количество молекул воздуха в воздушном шаре представляет собой количество электронов или кулонов. Величина давления воздуха внутри воздушного шара выражается в фунтах на квадратный дюйм (PSI) давления воздуха.

В батарее величина электрического давления внутри батареи выражается как номинальное напряжение батареи.

Скорость потока воздуха из воздушного шара аналогична потоку электронов, или току, из батареи. Ток от батареи в электрической цепи представляет собой объем потока электронов, проходящий через данную точку, и измеряется в амперах или амперах.

Так же, как воздух будет продолжать выходить из шара, пока шар не опустеет, поток электронов может продолжаться до тех пор, пока в батарее присутствует напряжение или электрическое давление.

Рис. 2. Баллон похож на источник электричества. Воздух, выходящий из воздушного шара, подобен электронам, вытекающим из источника.

Сопротивление

Все электрические цепи имеют сопротивление. Сопротивление — это сопротивление потоку электронов. Сопротивление измеряется в омах, а электрический символ ома — Ω (греческая буква омега).

Значения сопротивления элементов и соединений различаются в зависимости от атомной структуры материала.

Хороший проводник электричества — это все, что допускает свободный поток электронов. плохой проводник электричества представляет собой материал, который не допускает свободного потока электронов. Очень плохие проводники называются изоляторами.

Полупроводник — это материал, ограничивающий поток свободных электронов. Полупроводник не считается ни хорошим проводником, ни плохим проводником электричества. Полупроводниковые материалы лежат в основе современных электронных приложений. Некоторые примеры проводников и изоляторов перечислены на рис. 3.9.0003

Рисунок 3. Общие проводники и изоляторы

Обратите внимание, что земля может быть хорошим проводником электричества. Есть много факторов, которые определяют, будет ли земля хорошим проводником.

Электропроводность земли в первую очередь зависит от ее органического состава и минералов, содержащихся в почве в любом данном месте.

Количество влаги в почве также определяет величину сопротивления почвы. Влага может повлиять на электропроводность многих материалов. Это может даже заставить изолятор стать хорошим проводником.

Возьмем в качестве примера дерево. Когда древесина сухая, она классифицируется как изолятор, но когда древесина становится влажной или влажной, она ведет себя скорее как полупроводник.

Именно внешнее кольцо атома определяет, является ли элемент хорошим или плохим проводником. Если во внешнем кольце есть только один электрон, этот электрон может быть довольно легко освобожден от своей орбиты внешней силой.

Если на внешней орбите много электронов, электроны крепче удерживаются на орбите. Их труднее освободить от атома. Элементы, которые не отдают легко электрон, изоляторы .

На рис. 4 показан атом меди. Обратите внимание, что у этого атома только один электрон на внешней орбите. Этот электрон может быть легко освобожден внешней силой. Медь является отличным проводником электричества.

Рисунок 4. Медный элемент является отличным проводником. У него только один электрон на внешней орбите. Этот электрон может быть легко сброшен со своей орбиты внешней силой.

Вы также можете прочитать: разница между проводником, полупроводником и изолятором

Электрический ток, переменный и постоянный

Существует два типа электрического тока: постоянный (постоянный ток) и переменный ток (переменный ток). Разница между этими токами заключается в том, как они протекают по электрической цепи.

Постоянный ток течет только в одном направлении через электрическую цепь. Примером постоянного тока является стандартная батарея. Батарея имеет установленную полярность (положительные и отрицательные клеммы) и производит электрический ток только в одном направлении.

С другой стороны, переменный ток , как следует из его названия, течет в обоих направлениях. Сначала он течет в одном направлении, а затем меняет свое течение на противоположное. См. рис. 5.

Рис. 5. Постоянный ток течет в одном направлении, в то время как переменный ток постоянно меняет направление.

В переменном токе нет маркировки положительной или отрицательной полярности, потому что полярность меняется очень быстро в типичной электрической цепи переменного тока.

Термины «период» и «герц» используются для описания того, насколько быстро ток меняется или меняет направление в цепи.

Цепь переменного тока с частотой 60 циклов (работающая на частоте 60 Гц) меняет направление 120 раз в секунду. Это стандарт для переменного тока в США.

Обычный поток тока против теории потока электронов

Приблизительно 200 лет назад ученые предположили, что электричество имеет как положительную, так и отрицательную полярность. В то время они произвольно решили, что электрический ток течет от плюса к минусу. Хотя на самом деле это никогда не было доказано как факт, эта теория была принята в течение довольно долгого времени. Эта теория известна как обычная теория течения .

По мере развития наших научных знаний и открытия атомной и полупроводниковой электроники стало очевидно, что традиционная теория протекания тока неверна. Общепризнанно, что на самом деле движутся электроны, перетекая от отрицательного к положительному, а не от положительного к отрицательному. Эта более новая теория известна как теория потока электронов .

Вы также можете прочитать: Разница между переменным и постоянным током

Появление этой новой теории вызвало споры, которые продолжаются до сих пор. На протяжении более 150 лет все схемы были основаны на старой традиционной теории протекания тока.

Многие схемы и устройства, используемые до сих пор, основаны на традиционной теории. Независимо от того, какая теория используется для объяснения явлений электроники, наиболее важным моментом является то, что при построении схем с устройствами, требующими определенной полярности, необходимо соблюдать правильную полярность. См. рис. 6.

Рис. 6. Теория потока электронов и традиционная теория течения.

Последовательное и параллельное соединение

Существует два способа подключения компонента к электрической цепи: последовательно или параллельно . Рисунок 7 и Рисунок 8 иллюстрируют два типа соединений.

Схема на рис. 7 состоит из трех ламп, подключенных к батарее. В этой цепи есть только один путь, по которому могут течь электроны.

Когда электронам нужно следовать только по одному пути, такая цепь называется последовательной. Говорят, что лампы соединены последовательно по отношению друг к другу.

Рис. 7. Три лампы, соединенные последовательно.

Рисунок 8. Три лампы, соединенные параллельно

На рисунке 8 три лампы соединены параллельно. В этой цепи есть три разных пути, по которым электроны следуют от клеммы батареи к клемме батареи.
