Схема электрическая выключателя: СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

30.03.202018.06.2021 от admin

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

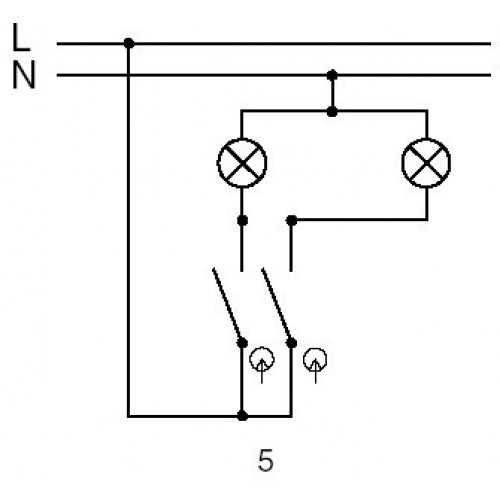

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Originally posted 2019-06-18 15:31:30. Republished by Blog Post Promoter

Схема Подключения Переключателя — tokzamer.ru

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Их главное предназначение — помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Подключение проходного выключателя

Навигация по записям

Осветительная лампа загорается.

Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Одноклавишный вариант рассматривался выше. Элементная база — три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Поэтому в технической литературе и в каталогах производителей правильно он называется — переключатель. Чем отличается проходной выключатель от обычного выключателя? Схематичный вариант устройства системы на пять точек управления.

Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест — здесь. Программирование выполняется последовательностью: Касание сенсора в течение 5 сек. Между коробкой переключения S2 и лампой находится четвертый кабель черный. Нужно вскрыть розетку и проверить напряжение.

Для реализации такой схемы производители изготавливают промежуточные выключатели переключатели. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников. Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Где применяется подобная система управления освещением?

Любому рачительному хозяину понравится следующие особенности: Высокая надежность и низкая стоимость типового изделия. Категория: Освещение. Для их соединения в простейшем случае необходимо два двухжильных кабеля. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек. ГОСТы и правила. Однако выключатель с тремя клеммами здесь уже не подойдет.

Разновидности перекрестных и проходных переключателей

Цветная маркировка предотвращает ошибки в процессе монтажа Подойдут провода, объединенные в едином кабеле с двойной изоляцией.

Чтобы этого не делать, освещение в прихожей выключается таймером. Рисунок 2. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху… Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы.

Два из трех контактов считаются общими.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают зависят друг от друга. Проходной выключатель с двумя клавишами.

В данном случае важно найти общий провод. Лампочка загорается когда электрический ток от L- провода достигает лампы.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов. Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Выключатели соединены двумя коричневыми и серыми проводами на схеме. Производится электромонтаж — подключение по схеме. Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой.

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки. Мы обязательно Вам ответим.

Типы автоматических выключателей и руководство по их замене

Автоматические выключатели являются важными устройствами безопасности для каждого здания, склада и всех зданий, использующих электричество. Они выступают в качестве третьей стороны или арбитров в сложных и других опасных системах электропроводки. При попадании чрезмерного тока в электропроводку могут возникнуть пожары, скачки напряжения и взрывы. Но прежде чем такие опасные реакции могут произойти, автоматические выключатели отключают электроэнергию.

Эти коробчатые приспособления работают, ограничивая ток в одной цепи. Без автоматических выключателей ваше предприятие было бы в постоянной опасности и беспорядке.

Сколько типов выключателей существует?

Существует три основных типа автоматических выключателей: стандартные, автоматические выключатели AFCI и выключатели GFCI. Вот что вам нужно знать о них: -полюсные выключатели и двухполюсные выключатели. Это более простые выключатели, которые контролируют частоту электричества, когда оно циркулирует в помещении. Он отслеживает электричество в системах электропроводки, приборах и розетках. Этот тип прерывателя останавливает ток при перегрузках и коротких замыканиях, чтобы предотвратить перегрев проводов. Это может произойти, когда горячий провод контактирует с проводом заземления, другим горячим проводом или нейтральным проводом. Это отключение тока предотвращает электрические возгорания.

Вот еще немного об однополюсных и двухполюсных выключателях:

Однополюсные выключатели

• Наиболее распространенный выключатель
• Защищает один провод под напряжением
• Подает 120 В в цепь
• Ручки 15-20 А

Двухполюсные выключатели

• Имеет два однополюсных выключателя с рукояткой и общий расцепляющий механизм
• Защищает два провода
• Подает напряжение 120/240 В или 240 В в цепь
• 15-200 ампер
• Используется для крупных приборов, таких как водонагреватели

Автоматические выключатели GFCI

Автоматические выключатели GFCI или прерыватели цепи замыкания на землю отключают подачу электроэнергии в цепи, когда в них возникают токи перегрузки. Они также вступают в силу при коротком замыкании или замыкании линии на землю. Последнее происходит при нежелательных образованиях пути между электрическим током и заземленным элементом. Эти выключатели не подходят для устройств, которые работают непрерывно, таких как холодильные или медицинские устройства. Причина кроется в спотыкании; выключатели могут сработать больше, чем должны.

Вот дополнительная информация о выключателях GFCI:

• Обозначаются витыми проводами и тестовыми кнопками на их передней стороне
• Необходим для использования во влажных помещениях, таких как подвалы, открытые площадки, ванные комнаты, кухни и гаражи
• Удобен на рабочих станциях, где используются электроинструменты
• Имеют стандартный штекер I” на полюс

Автоматические выключатели AFCI

Автоматические выключатели AFCI или прерыватели дугового замыкания останавливают непреднамеренный электрический разряд в электрическом шнуре или системе электропроводки, который может привести к пожару. Он делает это, обнаруживая ненормальный путь и электрический скачок, после чего отключает поврежденную цепь от источника питания до того, как дуга поймает источник тепла, достаточно горячий, чтобы загореться.

Вот еще кое-что об автоматических выключателях AFCI:

• Дуги возникают в результате старения или повреждения электрических шнуров и проводов
• Необходим вместе с обычными или стандартными выключателями, потому что они реагируют на стабильное теплоснабжение, а не на резкие скачки напряжения
• Отвечает за защиту ответвленной проводки в электрической системе

Лучший тип автоматического выключателя в зависимости от корпуса

Как заменить автоматический выключатель

• Наденьте защитное снаряжение, такое как перчатки обходчика, резиновую обувь и защитные очки, и встаньте на защитный коврик. Убедитесь, что вокруг нет жидкости.
• Найдите коробку главного выключателя и неисправный выключатель.
• Проверка питания с помощью тестера напряжения.
• Отключите распределительные коробки ответвлений, затем главный источник питания и, наконец, отдельные выключатели.
• Осмотрите панель снаружи на предмет обесцвечивания или ржавчины.
• Выкрутите винты на лицевых панелях с помощью отвертки.
• Определите тип используемого выключателя, прочитав этикетку на главном выключателе питания.
• Проверить внутреннюю часть панели на наличие ржавчины, оплавления, обесцвечивания, следов нагрева, потерянных проводов, проникновения вредителей, странных форм, мусора, множества проводов под одним винтом, проводки с поврежденной изоляцией или разноцветных проводов.
• Ослабьте винт на неисправных проводах прерывателя.
• Снимите автоматический выключатель.
• Утилизируйте старый автоматический выключатель.
• Поместите новый на то же место, что и старый.
• Добавьте провода в новый выключатель и плотно закрутите их.
• Замените лицевую панель панели.

Подробнее об автоматических выключателях

Автоматические выключатели AFCI и GFCI защищают от дугового замыкания и замыкания на землю соответственно. Хотя они работают на отдельных гранях системы электропроводки, в тандеме они обеспечивают максимальную защиту цепи.

AFCI и GFCI дополняют друг друга, особенно в местах со сложной схемой, в то время как стандартные автоматические выключатели могут работать в более простых цепях. Ни одна из этих схем не требует какой-либо специальной проводки или руководств по установке.
