Электрическая схема квартиры. Проект и установка электропроводки в квартире

Работа с электричеством в собственном доме – довольно трудная задача, требующая от человека большого опыта и ответственности. Ввод электричества в квартиру традиционно считается первостепенной задачей при заселении в еще не до конца готовый дом. От качества выполнения этой трудоемкой и довольно долгой работы зависит не только здоровье и безопасность жильцов, но и качество обеспечения жилья электроэнергией.

Электричество в квартире

Проведение в квартиру электричества и монтаж проводки в квартире, пожалуй, самая главная задача из тех, что встают перед хозяином дома при заселении. Именно электропроводку в первую очередь укладывают в стены, которые только после этого замазывают штукатуркой, выравнивают и шпаклюют различными грунтовками, добиваясь идеально ровной поверхности.

Конечно, схема электропроводки в квартире напрямую зависит от потребностей жильцов – не у всех в доме стоят мощные компьютеры или большое количество бытовой техники, потребляющей много электроэнергии. Однако сами принципы проведения электрической энергии в жилье любого типа неизменны на протяжении многих лет.

Также со временем не меняется и схема электропроводки в квартире. Поговорим о ней более подробно далее.

Схема электропроводки в квартире

Основным принципом проведения электричества в дом является поэтапность и последовательность укладки проводов.

В первую очередь оно проводится в само жилое помещение. Для этого протягивается кабель от внедомового источника питания в распределяющую коробку, из которой провода будут разведены по комнатам. На этом этапе чрезвычайно важно осознавать, что электрическая схема квартиры должна быть выполнена невероятно точно, так как в процессе работы уже не будет возможности что-либо изменить, не испортив стены дома.

На втором этапе электрические кабели распределяются по комнатам, определяется местоположение точек питания для электроприборов.

Учтите тот факт, что от базовой несущей линии питания следует сделать несколько основных линий, которые позволят грамотно распределить нагрузку, а также отделить, например, систему освещения от системы питания бытовых приборов.

Третий этап заключается в разведении проводов непосредственно по заранее отмеченным и установленным точкам питания. Этот этап станет для монтера простым, если у него заранее есть полноценная схема электропроводки в квартире.

Планирование и распределение

Прежде чем подумать над прокладкой электропроводов в вашей квартире, мысленно распределите всю мебель, бытовую технику и гаджеты по комнатам вашего жилья. Зачастую бывает, что после проведения электричества в дом в нужном месте не оказывается розетки. Чтобы избежать данного недоразумения, заранее возьмите план вашего жилья и распределите все устройства, потребляющие электричество, в удобных для вас местах.

Вы можете посмотреть в статье примеры разводки электропроводки в квартире и на основе полученной информации создать свою авторскую схему.

После этого можно смело приступать к планированию прокладки проводов, установке распределяющих коробок и выводу точек питания.

Возьмите план вашего жилья и несколько цветных карандашей. Затем на плане отметьте главную электрическую линию – ту самую, по которой электричество будет поступать в ваше жилье. После этого другим цветом отметьте побочные электрические линии, которые распределят энергию по комнатам и помещениям вашего дома. Третьим цветом отметьте разветвления кабеля непосредственно по местам питания и подключения электроприборов.

Далее проверьте свой чертеж на наличие мест столкновения или слишком близкого расположения несущих проводов. Электрическая схема квартиры должна быть выполнена в соответствии с техникой безопасности. Если таких мест нет, то можно переходить к следующему этапу.

Следующий этап будет заключаться в произведении необходимых замеров и расчетов, которые позволят вам определиться с точным количеством необходимого для закупки материала: вы определите длину и типы проводов, количество розеток и других материалов.

В смету внесите не только материалы, но и возможные инструменты, которых может не оказаться в вашем домашнем арсенале, а также учтите необходимость приобретения защитной маски и специальной рабочей одежды.

Планирование электропроводки квартире

Проведение электрического кабеля в ваш дом – задача весьма ответственная, поэтому для вас будет невероятно важна пошаговая инструкция. Электропроводку в квартире проложить не так легко. Для начала постарайтесь максимально возможно очистить место работы, в идеале освободив его полностью. Бытовая техника, громоздкие шкафы, предметы искусства и мебель лучше полностью убрать из комнат и коридоров. Это не только облегчит вам передвижение и работу с материалом, но и позволит комфортно работать, прокладывая провода. Также свободное место очень пригодится вам при измерении и делении проводов на необходимые отрезки.

После очистки квартиры от лишних вещей тщательно очистите стены от штукатурки, шпаклевки, любых покрытий, обоев или ламината. Постарайтесь добраться непосредственно до стен дома, чтобы заложить чехлы с электрическим кабелем не во временное покрытие, а в несущие стены, что обеспечит надежность и сохранность проводов на долгое время и избавит вас от необходимости делать расчет электропроводки в квартире в ближайшие годы.

Следующим этапом будет являться нанесение на стены линий, отмеченных на вашем чертеже. Именно по этим линиям вы будет прокладывать электрические провода. Также не забудьте отметить места для распределяющих коробок и точек питания.

Закончив нанесение разметки, еще раз убедитесь в том, что не только нанесли ее правильно, но и не сделали ошибок при проектировании электрических линий в вашей квартире. Если вы не нашли ошибок, то можно смело приступать непосредственно к выполнению основной части работ.

Подготовка к прокладке электропроводки в квартире

Как правильно в новой квартире провести электричество? Проведение его в ваш дом следует начать с прокладки в стенах особых каналов, в которые вы будете укладывать контейнеры с проводами. Этот процесс называется штроблением. Проложить в стене подобный канал можно при помощи специального инструмента – штробореза, похожего на ручную болгарку с очень широким диском, сразу выпиливающим в стене ровный канал необходимой глубины.

Не торопитесь и тщательно выпилите в стене необходимое количество каналов, не забыв после завершения процесса тщательно вычистить их от пыли, грязи и попавших туда фрагментов стенного покрытия.

Невероятно важно соблюдать идеальную чистоту подобных каналов, так как даже небольшие загрязнения при попадании в отверстия для электрогарнитуры могут вызвать не только ее поломку, но и короткое замыкание электрической цепи.

Действуйте так, как указывает созданный вами проект электропроводки в квартире.

После штробления вы можете приступать к укладке контейнеров для проводов в образовавшиеся стенные каналы. Для этого вам будет необходимо установить большое количество держателей непосредственно в сам канал. Делать это лучше с интервалом в 15-20 сантиметров. После установки держателей вы с легкость сможете вставить желобообразный контейнер в канал.

Убедившись, что все каналы заполнены контейнерами, заполните свободные места монтажной пеной, которая не только обеспечит электропроводам дополнительную теплоизоляцию, но и надежно удержит контейнер в канале.

Монтаж проводки в квартире

Для непосредственной прокладки электропроводов в заготовленные каналы воспользуйтесь своим планом, на котором вы отметили типы проводов и направление их ввода. Помните, что все провода должны быть уложены в одном направлении, чтобы не допустить короткого замыкания, так как электрический поток всегда движется в одном направлении – от генератора к точкам потребления.

Ведите линию электропроводки согласно созданному вами плану (электрической схеме квартиры): от источника электроэнергии — к точкам ее потребления. Начните с выведения провода от электрощита в ваше жилье, далее распределите электрическую линию по комнатам и помещениям вашего дома. Затем выведите провода к точкам питания приборов.

Помните, что подключение проводов в распределяющих коробках должно быть последовательным и тщательно изолированным от их стенок. Все разветвления электропроводов необходимо дополнительно изолировать специальной изоляционной лентой, исключив возможность соприкосновения их со стенами дома, и друг с другом в особенности. Закрепляйте их так, как указывает электрическая схема квартиры.

После того как все провода оказались уложены в контейнеры, еще раз проверьте тщательность выполнения работы, проверьте получившуюся систему на соответствие изначальному плану, а также постарайтесь выявить допущенные при монтаже ошибки.

Тщательное выполнение вами работы гарантирует, что в ближайшие десятилетия замена электропроводки в трехкомнатной квартире вам не грозит.

Убедившись, что никаких ошибок не было допущено, закройте крышки контейнеров для проводов и приступайте к монтажу электрогарнитуры. Далее рассмотрим этот процесс.

Монтаж электрогарнитуры

Данную операцию следует начинать с проверки отверстий, полученных в процессе штробления. Тщательно вычистите отверстия от пыли и грязи, а также смажьте их специальным укрепляющим составом, чтобы избежать возможного разрушения стены.

Прежде чем подсоединить провода к розеткам, извлеките сердечник и плотно вставьте его в специально созданное вами отверстие для точек питания. Далее подсоедините провода и тщательно изолируйте их при помощи изоляционной ленты.

После выполнения этой операции тщательно закройте крышку электрогарнитуры и закрепите ее при помощи особого болта. Проверьте надежность вашего подключения и установки розетки. По аналогии подключите все выключатели и счетчики электроэнергии. Последним шагом в монтаже электропроводки станет закрытие крышек розеток и выключателей.

Проверка электропроводки и подключение электроприборов

После того как вы убедились, что вся работа по обеспечению вашего дома электрической проводкой выполнена, вы должны проверить все точки питания и точки потребления энергии. Это осуществляется при помощи индикатора напряжения, показывающего уровень напряжения и его постоянство. Если в каждой из точек выхода электроэнергии оба показателя в норме, то можно смело подключать электроприборы и бытовую технику, попутно проверяя работоспособность каждого из подключаемых устройств.

После подключения всех необходимых приборов проверьте состояние электросчетчика и распределяющего электрощита, а также озаботьтесь проверкой нагрузки на линии электропередачи. Однако если вы изначально составили верный план распределения электрической нагрузки на проводку в вашем жилье, а также осуществили качественное проведение электрических линий, то перегрузки должны отсутствовать, а состояние линии — быть в положенной норме.

Выбор материалов

Как ни странно, но жизненно важным моментом, от которого напрямую зависят ваше здоровье и безопасность, является выбор материалов для прокладки электропроводки.

Специалисты рекомендуют отказаться от алюминиевых проводов, которые в последнее время были признаны небезопасными, и отдать предпочтение надежному медному кабелю среднего сечения, который известен как лучший кабель для электропроводки в квартире.

Такой кабель не только будет надежным проводником электричества, но и выдержит любые нагрузки от бытовых приборов и других источников потребления электроэнергии.

При выборе точек питания – розеток стоит учитывать, что почти все электроприборы сейчас оснащены вилкой системы Shuko, которую в народе называют евровилкой. Это означает, что все розетки должны соответствовать европейскому стандарту диаметра отверстий, чтобы у вас не возникло проблем с подключением бытовой техники в вашем жилье.

Следует отдавать предпочтение розеткам и распределяющим коробкам, выполненным из толстой, плохо нагревающейся пластмассы, эргономической керамики или текстолита, не только являющегося плохим проводником электричества, но и обладающего невероятной прочностью и долговечностью.

Все необходимые материалы следует закупать комплексно, заранее, за неделю до начала работ и в строгом соответствии с планом электропроводки в вашем доме, а также сметой. Это позволит вам упростить процесс контроля материала, а также упростит сам процесс прокладки электрокабеля в вашем жилье.

Домашний мастер

Перед тем как приступить к прокладке электрического кабеля в своей квартире, взвесьте все за и против, оцените собственные силы, возможности, навыки и знания по электромонтажу.

Проведение электрического кабеля в квартиру и осуществление распределения проводов по комнатам не такая простая задача, как может показаться на первый взгляд. Здесь необходимы не только практические знания, но и немалый опыт в проведении подобных операций.

Если вы не уверены в собственной компетентности по данному вопросу, то единственным безопасным решением в данном случае будет вызов специальной бригады электриков, которые не только помогут вам составить план проводки в вашем доме, но и выполнят любые работы, связанные с электричеством, без риска для вашей жизни и здоровья.

Пример составления схемы электропроводки квартиры.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.

В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?

Содержание статьи (кликабельно):

Какой является типовая схема электропроводки в однокомнатной квартире?
Правильная схема электропроводки.
Какими должны быть квартирные автоматы и УЗО.
Прокладка проводов в жилой комнате.
Электропроводка на кухне.
Проводка в ванной.
От чего зависят маршруты ветвей электропроводки?
Инструменты для монтажа электропроводки.

Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т.п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она представлена на рисунке ниже.

Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.

Правильная схема электропроводки

Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, рассмотрим еще одну картинку наполнения распределительного щитка.

Электропроводка обозначается красной и фиолетовой линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме 2 видно, что за входом в жилую комнату находится 2 распределительные коробки Огр1 и Ргр1. К ним подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для коммутации розеток, распределительная коробка обозначена Р (розетки) гр (группа) 1. Фиолетовая линия является ветвью, к которой подключаются осветительные приборы, распределительная коробка обозначена О (освещение) гр (группа) 1.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что возле входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура (группы) электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ). Специалисты отмечают, что одна ветвь электропроводки должна иметь отдельный АВ. При этом нагрузка на нее не должна превышать двух киловатт. Также, в идеале, сколько ветвей в квартире, столько АВ и УЗО должно использоваться. По крайней мере Узо должны быть установлены на все розеточные группы.

Характеристики квартирных АВ и УЗО

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

Полезный совет: в любом случае общая мощность домашних приборов будет больше 4,3 киловатта. Здесь не стоит разочаровываться, поскольку на практике почти нет случаев, когда включается вся бытовая техника.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки. Каждая такая ветвь должна быть оснащенной АВ и УЗО.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого должно быть не меньше 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

кабель с сечением 2,5 кв. миллиметра;
АВ на 16 ампер;
УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

электроварочная панель;
электроплита;
проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
Дрелью.
Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
Тестером-мультиметром.
Индикатором-фазоуказателем.
Набором отверток и гаечных ключей.
Пассатижами.
Бокорезами.
Монтажным ножом.
Строительным уровнем.
Шпателем.

примеры типовых схем, требований и норм

Самостоятельная прокладка ЛЭП в квартире начинается на этапе черновой отделки. Схема электропроводки в квартире зависит от наличия межкомнатных перегородок, бытовой техники, освещения. В работе также учитывается материал стен, напольного покрытия, точки прокладки сети.

Содержание

С чего начинать разводку ЛЭП в квартире
Требования, правила, нормы
Выбор кабеля
Расположение элементов электрической сети
Электропроводка, проводка, защита
Зачем нужна схема электропроводки в квартире
Варианты соединения элементов в электрических цепях
Особенности электропроводки в помещениях с повышенной влажностью
Линия электропередач в ванной
Кухонная электрическая сеть
Как правильно выполнить разводку электропроводки
Разновидности схем электромонтажа
Расчет поперечного сечения кабеля по мощности
Расчеты
Материалы (редактирование)
Типичные схемы
Программы для проектирования электрической проводки в квартире
Visio
Eagle
1-3-3
Автокад
Архикад
Эльф
Самостоятельный проект
Примеры схем для однокомнатной квартиры
Для двухкомнатной квартиры
Для трехкомнатной квартиры

С чего начать разводку ЛЭП в квартире

К проведению электричества в доме следует отнестись с должным вниманием и ответственностью.

Электромонтаж начинается с составления плана, который покажет конечный результат. В проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проверить вероятные точки «холодного резерва» — места, где, скорее всего, будут спрятаны розетки. После общего планирования выбирается схема ЛЭП.

Грамотный дизайн поможет Вам не тратить время и деньги впустую.

Требования, правила, нормы

В квартире или доме электромонтаж осуществляется только в соответствии с правилами ПУЭ и соблюдением норм техники безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травматизма и поломок бытовой техники согласно требованиям ПУЭ применяют:

провода ВВГ-2 или ВВГ-5 сечением 6 мм2 — подключение квартирного ввода к щиту;
Кабель ВВГ-3 сечением 2,5 мм2 — магистральные линии сети и подключение к розеткам;
Провод ВВГ-3 сечением 1,5 мм2 — выключатели и осветительные приборы.

Сечение проводов позволяет выдерживать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещениях необходимо применять только трехжильный медный провод с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего нуля N и TN-C-S с разделением защитного заземления PE.

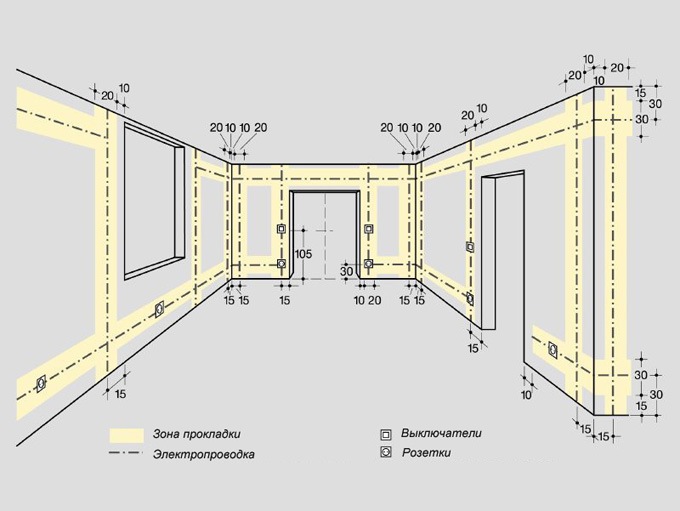

Расположение элементов электросети

В СНиП 23-05-25 указано:

установка выключателей осуществляется на расстоянии 10 см от двери со стороны ручки;
на каждые 6 квадратов устанавливается одна розетка, за исключением кухни;
в ванной применяются приборы с влагозащитой IP44, подключаемые через УЗО, на расстоянии 60 см от душа и умывальника; Розетки
от газовой трубы удаляются на 50 см, от других коммуникаций — на 4 см.

Минимальное расстояние розеток от окна, двери, пола — 10 см, от потолка — 20 см.

Электропроводка, электропроводка, защита

Наружная электропроводка прокладывается в кабельных каналах

СНиП устанавливает:

прокладка кабелей осуществляется только горизонтально или вертикально;
скрытые провода монтируются под полом, в пустотах бетонных плит, маскируются штукатуркой или металлической втулкой;
наружные линии проведены в кабельных каналах;

9Автоматические выключатели 0007 на 10 А подключаются к освещению, 16 А — к розеткам, 25 А — к мощным бытовым приборам;

качественное УЗО должно срабатывать при токе утечки 100 мА;
проводка осуществляется шинами, прикорневым и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но в гараж вписывается идеально.

Зачем нужна схема разводки в квартире

Схему будущей разводки бытовой электропроводки в доме или квартире должны составлять только профессиональные электрики. Работы проводятся до начала ремонта. Правильный чертеж, на котором указаны основные узлы (выключатели, розетки, УЗО, осветительные приборы), позволит выбрать качественные материалы.

Схема отражает группировку проводов, особенности распределения нагрузки, управление электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электрических схемах

Перед планированием создания новой линии электропередач или замены существующей следует выбрать тип соединения частей цепи:

последовательный — каждый узел замкнутой сети соединен со следующим, узловых контактов нет;
параллельный — все части сети расположены отдельными группами, при выходе из строя одного узла остальные работают нормально;
смешанный — в разных областях используется разный тип соединения.

Если в последовательной системе выйдет из строя один элемент, вся сеть перестанет функционировать.

Особенности электропроводки в помещениях с повышенной влажностью

До 1996 года запрещалась установка розеток в ванных комнатах и кухнях. Теперь это разрешено.

Линия электропередачи в ванной комнате

Зоны электробезопасности в ванной комнате

Помещение с очень влажной средой, водозаборными устройствами, токопроводящими трубопроводами сегодня оборудуется средствами электробезопасности. Линия устроена так:

подключается через УЗО с порогом срабатывания до 30 мА;
с заземлением TN-S с электробезопасной нейтралью;
предусматривает выпуски во влагостойком корпусе на расстоянии 60 см от душевой кабины и 130 см от пола.

Стандартная сантехника на 220 В не подходит. Их заменяют аналогами на 12 А.

Кухонная электрическая сеть

Кухня не только подвержена воздействию влаги. На него приходится большая часть нагрузки. Организация проводки осуществляется при соблюдении следующих условий:

установка отдельного УЗО для мощного оборудования;
подключение электрическое отдельным способом;
прокладка отдельных кабелей к силовым приборам;
размещение розеток в 50 см от газовой плиты;
Расположение электропроводки 40 см от газовых труб, аккумуляторов.

В хрущевке не предусмотрено заземление, поэтому в санузле, на кухне и других комнатах проложен трехжильный кабель.

Как правильно выполнить разводку электропроводки

Вариант схемы для частного дома

Для правильного проведения электропроводки вам потребуется:

Выберите тип электропроводки — в распределительной коробке, в форме звезды или петли.
Составьте электрический план. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
Подсчитать количество потребителей.
Рассчитать количество розеток.
Разделить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
Создать схему размещения выключателей (90 см от пола) и розеток (до слева от двери, в прихожей — на высоте 40 см, на кухне — на высоте 9от 5 до 115 см).
Начертите схему подключения к электрощиту. Кабели не должны пересекаться, находиться на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
Рассчитать длину кабеля и количество машин.

Все вспомогательные автоматы подключаются к одному, мощностью не менее 63 А.

Разновидности схем электропроводки

Схемы электропроводки в квартире бывают трех видов:

В распределительной коробке. В КПП установлены счетчик и автоматы. Силовой кабель направлен в квартиру, выведен в распределительную коробку каждой комнаты. Тип подключения распределительных коробок – последовательный. От них расходятся кабели к освещению, выключателям, розеткам.
Звезда. Прямое подключение каждой розетки к электрощиту и наличие автомата у каждого потребителя. Преимущества системы – ремонт на отдельном участке без отключения общего электроснабжения квартиры. Минусы — нужно много кабеля.
Плюм. Потребители подключаются к панели напрямую. Перед этим их формируют в группы, взяв от каждой отдельный кабель.

Комбинируйте типы проводки для повышения эффективности линии электропередачи.

Расчет поперечного сечения кабеля по мощности

На электрической схеме также представлена информация о силе тока и материалах.

Расчеты

Для расчета оптимального сечения кабеля используется формула I = P/U, где P — показатель общей мощности оборудования, а U — напряжение. После расчетов можно пользоваться табличными данными.

9898

Section, mm2	Copper wire				Aluminum wire
	Voltage				Voltage
	220 V		380 V		220 V		380 V
	Current, A	Power, KWT	Curance, A	Power, KWT	CUCCEN, A	Power, KWT	CUCCENCE, A	POWER, KWT

. 0271 4,1	16	10,5
2,5	27	5,9	25	16,5	22	4,4	19	12,5
4	38	8,3	30	19,8	28	6,1	23	15,1
6	46	10,1	40	26,4	36	7,9	30	19,8
10	70	15,4	50	33	50	11	39	25,7

Материалы (редактировать)

Ввод электричества в дом из гофротрубы

Для организации электропроводки чаще всего используют:

ВВГ-5х6 — провод пятижильный. Нужен для питания подъездной электрощитовой и квартиры в новостройке трехфазным электроснабжением.
ВВГ-2х66 — кабель двухжильный для сетей с двухфазным питанием. Тянется от подъезда к основному щиту.
ВВГ-3х2,5 — провод трехжильный для квартирной электропроводки. Соединяет электрический щит и распределительные коробки.
ВВГ 3х1,5 — кабель трехжильный. Соединяет распределительные коробки с розетками, источниками света.
ВВГ-3х4 — витой провод, питание электроплиты.

Тип проводника указан на схеме.

Типовые схемы

Схема и схема разводки 2-х комнатной квартиры

При монтаже ЛЭП руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План расстановки электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую входит техника для ванной комнаты и кухни, во вторую – гостиной и прихожей. Нагрузка разделена на две сети высокой мощности. Если один выходит из строя, второй работает нормально.

На схемах, отражающих систему электроснабжения двухкомнатной квартиры, предусмотрен электрощиток рядом с дверью. Электропроводка разделена на группы потребителей отдельным автоматом. Точно так же запитывается частный панельный дом или двухуровневый дуплекс.

Программы для проектирования электропроводки в квартире

Компас

При отсутствии навыков черчения допускается использование специальных сервисов.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но функций очень мало.

Компас

Профессиональное программное обеспечение с обозначениями и именами всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, необязательная понятна специалисту, но сложна для новичка.

Eagle

Программный интерфейс Eagle

Графический редактор для черчения разводки и печатных плат. Надпись осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. У последнего меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобный, а список символов можно распечатать и наклеить на коммутатор.

Autocad

Инженерное программное обеспечение с множеством версий. В бесплатной можно нарисовать самую простую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в плоском виде по слоям

Программное обеспечение для профессиональных архитекторов, строящих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранить вашу работу. Архикад также отражает изменения, которые необходимо внести в проект.

Эльф

Пособие, с помощью которого дизайнеры создают рисунки любой сложности. Элементы берутся из базы данных. Ток в цепи рассчитывается программой, она подсказывает тип автомата.

Самостоятельная разработка

Таблица расчета сечения кабеля

Правильная схема подключения получится только при наличии навыков и профессионального образования. Вам нужно будет действовать по следующему алгоритму:

Составить общий чертеж с указанием планировки квартиры.
Перевести на бумагу все части сообщения с указанием расшифровки.
Нарисуйте точки расположения электроприборов согласно условным обозначениям.
Указать места установки розеток, освещения, выключателей, соединительных кабелей, разделив их на зоны.
Для упрощения задачи — проложить электропроводку по полу или под обшивкой, обозначив линии пунктиром.
Рассчитать количество материалов.
Рассчитать силу тока по формуле и сечение кабеля по таблице.
Длину провода укажите с запасом 3 м.
Разметить место подключения квартирного щитка (в коридоре).
Начертить УЗО на 16 и 20 А.
Указать количество розеток и распределительных коробок.
Добавить в схему расходные материалы и составить их список.

Если составляется схема электропроводки однокомнатной квартиры, где на кухне стоит электрическая плита, необходимо добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети не более 25 А, поэтому реализуемая схема предусматривает 1 цепь на 1 автомат. Так хрущевка была связана с розетками в советское время. В настоящее время используются независимые раздельные схемы с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей количеством цепей. Двухкомнатный тип жилья чаще всего составляют:

розетки — выбраны по количеству комнат и разделены на группы.
3 линии кухни — для источников света, мощной и вспомогательной бытовой техники.
2 группы в отдельных санузлах.

Для АСУ прокладывается отдельная сеть.

Для трехкомнатной квартиры

На схеме квартирной электропроводки показан вывод большого количества кабелей от одного распределительного щита. В трехкомнатной квартире используются раздельные схемы электроснабжения со своими защитными устройствами на 25 и 40 А. Так проводка делится на зоны, и система становится удобной в использовании.

Устройство квартирной электропроводки под силу новичку, разбирающемуся в особенностях электрика. Главное условие проведения работ – составление максимально подробной схемы, соблюдение требований стандартов и техники безопасности.

3404 Домофон Auth Florence, 4 провода

19,95 долларов США

Описание

3404 (3404) Четырехпроводная домофонная система Auth Florence предназначена для модернизации
существующих систем и для нового строительства до 100 квартир всего с четырьмя проводами. В новом
конструкция Четырехпроводная система является лучшим выбором для обеспечения высокого качества и низких эксплуатационных расходов.
Эксплуатация системы — Система 3404 Auth Florence Four позволяет вести двусторонний разговор между апартаментами.
и вход в здание. Посетитель инициирует звонок в квартиру с помощью кнопки на панели вестибюля.
Арендатор попеременно нажимает кнопки разговора и прослушивания на квартирной станции, чтобы связаться с
посетитель. Арендатор может позволить посетителю войти, нажав кнопку двери на пульте управления апартаментами.
Требования к электропроводке для 4-проводных станций- Три общих провода и один уникальный сигнальный провод на квартиру.

Размеры: 7 дюймов в высоту, 6 дюймов в ширину, 1-3/16 дюймов в глубину

Для негабаритных мест используйте переходную пластину RH6.
Размеры: 8-3/4 дюйма в высоту, 6-1/2 дюйма в ширину

Устранение неполадок Система внутренней связи Auth-Florence

Вся система обесточена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

Нет разговора
Проверьте проводку к клеммам C и T, а также проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T. Проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Дверь не работает
Проверьте проводку к дверному замку на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу SIG станции люкс. Станция Suite может быть протестирована с другим работающим устройством.

Чрезмерный фон или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию. Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебание (обратная связь или вой)
Уменьшайте громкость голоса, пока не исчезнет колебание. Проверьте громкоговоритель вызывной панели на 45 Ом.

Поток сигналов и принципы работы усилителя AF1000 и системы квартирной внутренней связи
В следующем примере описывается квартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводным абонентским терминалом. См. также рис. 5 на стр. 8.

Кнопка вызова
Нажатие кнопки вызова станции на вызывной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) на соответствующем Станция Люкс. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
При нажатии кнопки разговора на станции люкс внутренний динамик станции люкс подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя. Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя.
