пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

  • 1 Особенности проводки в новых домах
  • 2 Зачем делать проект электропроводки в квартире
  • 3 Принцип разделения внутриквартирной сети – зачем это нужно
  • 4 Линия для освещения
    • 4.1 Мощная бытовая техника
    • 4.2 Кухонные приборы
    • 4.3 Помещения с повышенной влажностью
  • 5 Варианты схем электрической проводки для квартир
    • 5. 1 Однокомнатная квартира
    • 5.2 Многокомнатные квартиры квартира
  • 6 Параметры электрической сети
    • 6.1 Расчет рабочих нагрузок сети
  • 7 Прокладка электропроводки в квартире своими руками
  • 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

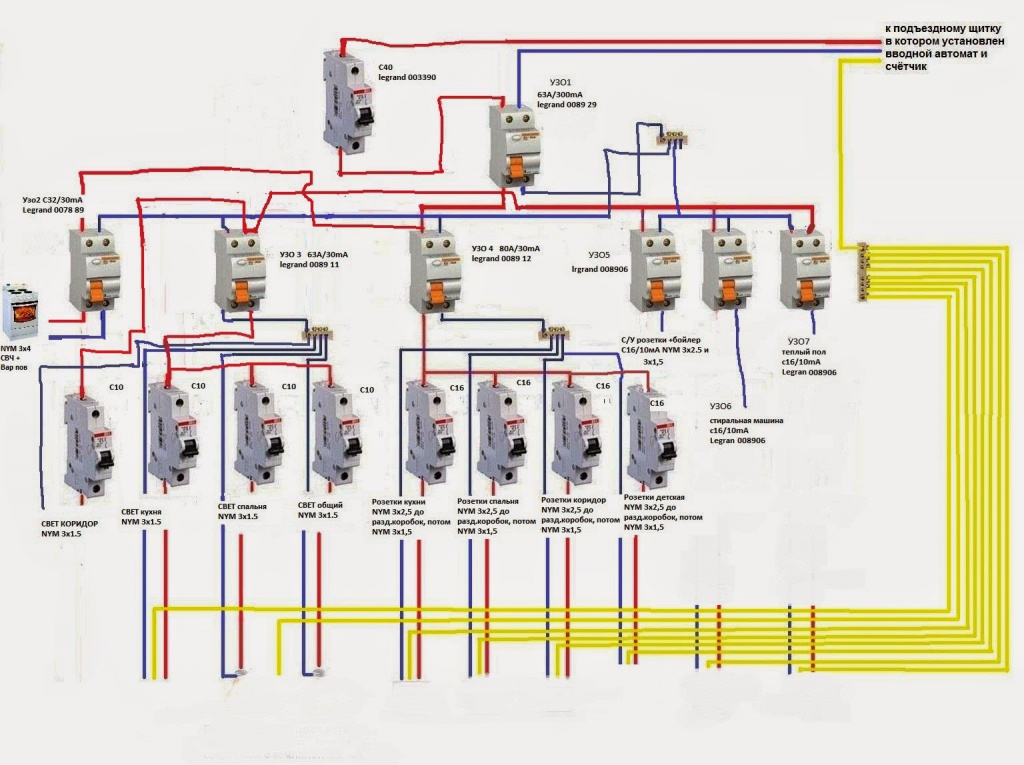

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

  1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
  2. Без проблем внутреннюю сеть можно дополнительно расширить.
  3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
  4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

  1. Она подойдет для любого стиля интерьера.
  2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
  3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

  1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

    Такая прокладка кабеля не допускается

  2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
  3. По возможности старайтесь не использовать последовательное подключение розеток.
  4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
  5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

    По доскам кабель прокладывается в металлической гофре.

  6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
  7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

    Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Содержание

  • Выбор способа прокладки электропроводки в квартире
    • Открытая проводка
    • Скрытая проводка
  • Расчет и выбор схемы электроснабжения
    • Расчет проводки
    • Выбор схемы электропроводки
  • Монтаж электропроводки
  • Вывод

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

  • Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
  • Открытая проводка имеет определенные преимущества:
    1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
    2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
    3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

  • Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
  • Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
  • Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

  • Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
    1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
    2. Не занимает свободного пространства в наших и без того маленьких квартирах
    3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
    4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
  • Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
  • Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

  • Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

  • Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
    Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

  • Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм2.
    Соответственно для групп на 16А не менее 1,5 мм2. Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм2. В то же время минимальное сечение провода группы не должно быть ниже 1 мм2.

Монтаж электропроводки

Итак:

  • Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
    Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
  • Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
    Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

  • При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
  • При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Схема электропроводки дома – все, что вам нужно знать

1. Что такое схема электропроводки дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована максимально точно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Схемы электропроводки дома можно определить следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схемы дома (или комнаты), который помогает в создании системы распределения энергии, которая может быть использована для питать различное оборудование и приборы в доме за счет правильной установки и эксплуатации различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Может быть два возможных сценария:

Один, без точной суммы, ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.

Сроки:

Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На схемах проводки используется набор специальных символов, обозначающих различные элементы схемы, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их именами.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры схем электропроводки дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему подключения ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линейное напряжение T-stat 180 В подключено к находящемуся под ним напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Шаги

  • Шаг 1: Начните чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
  • Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
  • Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
  • Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн


Создайте более 280 типов диаграмм онлайн


Доступ к диаграммам в любом месте и в любое время


Все на рабочем столе + Сообщество шаблонов


Управление командой и сотрудничество


Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop


Создайте более 280 типов диаграмм


Поддержка Windows, Mac, Linux


Полный доступ к ресурсам и шаблонам


Локальное программное обеспечение для бизнеса


Безопасность данных корпоративного уровня

СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ

СКАЧАТЬ

6.

Советы по эффективному рисованию схемы электропроводки дома

  • Убедитесь, что в планах спальни, ванной комнаты и кухни предусмотрено достаточно розеток. Вы должны держать по крайней мере три в каждом случае.
  • Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
  • Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
  • Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цветов , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое электрическая схема однофазного дома?

На схеме однофазной электропроводки дома изображена схема и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

Схемы и схемы электропроводки в жилых помещениях

» Домашняя электропроводка
» Справочник по электропроводке
» Основная электропроводка в жилых помещениях

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Схемы разводки электропроводки в жилых помещениях и объяснение процесса прокладки электропроводки дома. Список схем домашней проводки и электрических деталей.

Узнайте, чем делятся другие, на Спросите электрика:
Это действительно круто. Место, где я мог бы задать вопрос и, надеюсь, получить ответ, а не озадаченный взгляд, который я получил в Home Depot. Адам из центра города Сан, Флорида

Схемы и схемы электропроводки в жилых помещениях

Видео по электромонтажу

Наконечники для домашней электропроводки



ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!

Загляните на мой канал на YouTube и подпишитесь!

Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

Схемы электропроводки дома начинаются с этого основного плана фактического дома, который недавно был подключен и находится на завершающей стадии.

Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

стиль=»очистить: слева»>

Основы домашних электрических схем

Схемы электропроводки в вашем доме должны отражать требования норм, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в проект электроснабжения.

Схемы подключения, расположение устройств и схема подключения

Типичный набор планов домов показывает электрические символы, расположенные на плане этажа, но не содержит никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой области должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи. Монтаж электропроводки будет зависеть от типа конструкции и используемых методов строительства. Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа.

Схемы домашней электропроводки из фактического набора планов

Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за потребление электроэнергии.

Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на электропроводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.

стиль = «очистить: слева»/>

Схемы электропроводки дома своими руками

Требования Кодекса

Красивые дополнения и улучшения вашего дома могут повысить его стоимость, а также предоставить налоговые льготы для вас, поскольку вы тщательно планируете схемы электропроводки дома. наряду с энергосберегающими характеристиками могут улучшить ваш энергосберегающий дизайн и обеспечить функции безопасности, чтобы защитить вас и вашу семью, пока вы наслаждаетесь своим домашним проектом.

Схемы домашней проводки

Серия схем домашней проводки

Схемы домашней проводки

Схема электропроводки ванной комнаты

Эта статья покажет вам схему домашней электропроводки для ванных комнат. Узнайте об электрических кодах, необходимых при проводке вашей ванной комнаты с вашим новым проектом или проектом реконструкции.

Схемы домашней проводки

Схема электропроводки спальни

Эта статья покажет вам схему домашней электропроводки для спален. Узнайте об электрических кодах, необходимых при подключении вашей спальни к вашему новому проекту или проекту реконструкции.

Схемы домашней проводки

Схема электрической проводки кухни

Эта статья покажет вам схему домашней электропроводки для кухни. Узнайте об электрических кодах, необходимых для подключения вашей кухни к вашему новому проекту или проекту реконструкции.

Схемы домашней проводки

Схема электропроводки домашнего офиса

Эта статья покажет вам схему домашней электропроводки для домашнего офиса. Узнайте об электрических кодах, необходимых при подключении домашнего офиса к вашему новому проекту или проекту реконструкции.

Схемы домашней проводки

Схема электропроводки прачечной

Эта статья покажет вам схему домашней электропроводки для прачечных. Прачечная должна быть одним из самых надежных помещений для каждой семьи. Давайте рассмотрим домашнюю электропроводку для предметов первой необходимости в прачечной и сохраним нашу одежду чистой, а маму счастливой.

Схемы домашней проводки

Схема электропроводки гаража

В этой статье будет показана схема домашней электропроводки для гаражей. Тщательное планирование вашего гаража с учетом ближайших и будущих соображений по оборудованию поможет вам понять, как определить требования к электрической цепи. Эта информация поможет вам в качестве руководства по электромонтажу в гараже.

Схемы домашней проводки

Схема электрической проводки мастерской

В этой статье будет показана схема домашней электропроводки для мастерских. Тщательное планирование функций мастерской с учетом текущих и будущих потребностей поможет вам понять, как определить требования к электроснабжению. Эта информация поможет вам спланировать планирование и установку электропроводки для мастерских.

Схемы домашней проводки

Схема электропроводки в подвале

Понимание вариантов схемы электропроводки в подвале поможет вам определить требования к электрической нагрузке. Эта информация поможет в качестве руководства по проводке домашней электропроводки в подвале.

Схемы домашней проводки

Схемы подключения и символы

Схемы и символы домашней электропроводки играют очень важную роль в электрическом строительстве благодаря чертежам и электрическим чертежам.

Подробнее о схемах домашней электропроводки

Домашняя электропроводка

Подключение розетки GFCI без провода заземления

Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает в себя:
Проводка GFCI Outlets
Электрические схемы домов. Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Методы электропроводки для модернизации электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Часто задаваемые вопросы

Подключение потолочного вентилятора с четырьмя проводами

Как подключить выключатель и розетку потолочного вентилятора: Чтобы подключить розетку от источника питания, подаваемого к потолочному вентилятору, источник питания, подаваемый на распределительную коробку, должен быть идентифицирован и проверен на наличие нейтрали, а также горячей линии. и земля.

Перемещение печи и электропроводки

Я переношу свою духовку на остров. Что требуется для 240 и 120 линий под пол до острова.

Как удлинить электропроводку для выключателя света

Как добавить электрическую проводку для розетки и выключателя света: удлинение проводки электрической цепи для розетки и выключателя света.

Добавление цепей и модернизация домашней электропроводки

Нужно ли мне устанавливать новые цепи и переподключать светильники? Как планировать и модернизировать домашние электрические цепи.

Соединения проводки при добавлении светильников

Я добавляю больше светильников, новые светильники не работают, а оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

Что делать с заземляющим проводом

Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

Как подключить электрическую печь на 220 В

Как подключить электрическую печь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.

Квартира постоянно отключает электрическую цепь

Почему в квартирном блоке может срабатывать автоматический выключатель: Почему в моей квартире отключается автоматический выключатель?

Подробнее см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

СВЯЗАННЫЕ

Подробнее о S

Проблемы с флуоресцентным освещением и способы их устранения
Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с флуоресцентными осветительными приборами.

Как подключить термостат
Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата.

Почему не работает светильник в ванной?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Как решить проблему с освещением от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.

Причины жужжания, потрескивания или шипения в электрической цепи
Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Спросите электрика – База данных вопросов и ответов по электротехнике
Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты домашней электропроводки. .

Как подключить электропечь на 220 В
Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.

Конфорки электрической плиты не нагреваются
Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

с — 1716


Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Обучение электромонтажу

Обучающие видеоролики по электромонтажу


» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!


Последние отзывы

Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.

Top
