Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта — без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью — в ней мы расскажем о тонкостях и нюансах этого дела.

Содержание:

• 1 Введение
• 2 Делаем разводку
• 3 Разделение по группам потребителей
• 4 Подготовительные работы
• 5 Как правильно осуществлять разметку
• 6 Монтаж
• 7 Некоторые нюансы

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или  подземным способом в траншее.

Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок — то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж — она считается основополагающей.

Делаем разводку

Проводка может быть двух типов — наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается — в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, используемая для освещения.
2. Сеть, используемая для питания розеток.
3. Силовая сеть (для мощных потребителей).
4. Сеть, используемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Нож для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты — это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками — запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами — вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля — медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель — он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить — вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 — его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное — не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Лучший проект электропроводки в частном доме

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Содержание

• Схема электрической сети дома
• Проектирование электрической сети дома
  • Выбор способа монтажа электропроводки
  • Расчет суммарной нагрузки дома
  • Распределение нагрузок по группам
• Выбор электропроводки
• Вывод

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

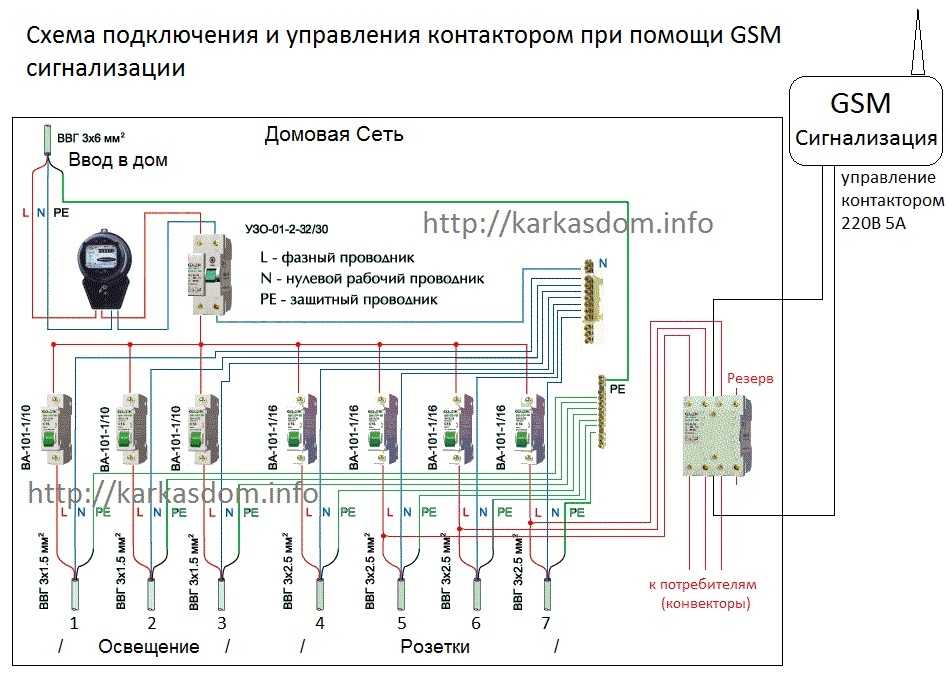

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.  Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

• Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

• Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

• Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

• Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
• Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

• Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм².

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

правила проектирования и советы по электромонтажу

Схема электроснабжения частного дома это много заказанных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы обеспечивает безопасность и комфорт владельцев недвижимости.

Если схема спроектирована правильно, с учетом требований ПУЭ и других нормативных документов, бояться нечего – в помещениях всегда будет свет, тепло, а электроприборы не сломаются из-за скачков напряжения или короткие замыкания в сети. Поэтому дизайну электрики следует уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье изложены общие требования к проектированию электросети, даны практические советы по выбору проводов, а также подробно описаны типовые схемы электромонтажа для электриков.

Кроме того, мы подготовили обзор распространенных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже сетей электроснабжения.

Содержание статьи:

• Общие правила проектирования электросети
• Рекомендации по выбору проводов
• Анализ схем электропроводки
  • Вариант №1 — общая схема-план всего дома
  • Вариант №2 — примерная схема электропроводки
  • Вариант № 3 – техническое решение для небольшого дома
  • Вариант №4 – схема электропроводки подвала/гаража
  • Вариант №5 – принципы электромонтажа кухни
• Обзор типичных ошибок проектирования
• Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, была составлена ​​примитивная схема для устройство системы электроснабжения, включая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, цепь обязательно дифференцируется на групповые линии, защищенные автоматическими выключателями и другими устройствами.

Только на одной кухне можно подключить до десятка устройств, из них 2-3 мощных агрегата, требующих выделенных линий электропередач с укрупненным кабелем и отдельными розетками

Если учесть все нюансы расположения электропроводки в частном доме с учетом использования медного провода он прослужит не менее 20 лет. Обычно схему составляют вместе с проектом нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;

Автоматические выключатели

• ;
• распределительные коробки;
• приборы осветительные;
• мощные бытовые приборы;
• электрощит.

На этом же этапе следует определиться со способом прокладки кабелей — открытой или закрытой. В домах с оштукатуренными стенами обычно применяют закрытый способ, с деревянными – открытый.

Какую бы схему вы ни использовали, есть ряд правил, от которых нельзя отступать. Они прописаны в нормативных документах, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются для составления схемы:

Галерея изображений

Фото

Электрические провода, кабели прокладываются горизонтально и вертикально. Эта норма отражает многолетний опыт эксплуатации цепей.

При прокладке провода нельзя поворачивать его под острым или тупым углом, любой поворот линии должен быть на 90°. От распределительных коробок и щитков провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещается

Не располагайте провода в непосредственной близости от оконных и дверных проемов, ниш и порталов. Минимальное расстояние от штробы и кабелей, проложенных открытым способом, 15 см. Соответственно розетки и выключатели также должны находиться на расстоянии не менее 15-20 см

Оптимальное расстояние от блока розеток до «чистого пола» 30-40 см. Исключение составляют розетки, установленные в рабочей зоне на кухне, а также в ванной, для фена или бритвы. Их монтируют над столом или раковиной — для удобства использования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их расположение. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых приборов — электроплит, кондиционеров, стиральных машин и др. — предусмотреть отдельные линии, защищенные автоматическими выключателями, другие устройства

Распределение распределительный щит с защитными устройствами устанавливается на удобной для обслуживания высоте — примерно 150-170 см от пола. Такая высота является дополнительной страховкой от проникновения в щит маленьких детей

При монтаже электропроводки на кухне необходимо учитывать расположение газовой трубы, которая обычно проходит по наружной стене. По правилам техники безопасности и монтажа электроустановок минимальное расстояние от линии электропередач или розетки до газовой трубы 20 см

Провода параллельны или перпендикулярны полу/потолку

Угол поворота проводов строго прямой

Расстояние от ЛЭП до дверей и окон 9В Помимо правил, следует учитывать личный комфорт. Например, у двуспальной кровати обычно установлено две розетки – по одной с каждой стороны.

Выключатели размещаются на высоте 80-90 см от пола. В больших залах, коридорах, комнатах.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливаются светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно заземляйте все металлические розетки и предметы, подключенные к линии электропередач. Для заземления в электроустановках используется третья жила кабеля — провод в желто-зеленой изоляции.

Руководство по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит используют скрытый способ прокладки проводов.

Для дополнительной защиты, а в случае ремонта и быстрой замены кабеля он помещен в негорючий полимер.

В домах из бруса или бревна для сохранения стиля ретро используют открытый способ прокладки проводов, приобретая декоративные изделия — витую проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно, специалисты производят расчеты, связанные с определением нагрузки.

Однако на основании стандартных конструкций и многолетнего опыта квалифицированные электрики придерживаются следующих параметров:

• цепи освещения — 3*1,5 мм² или 3*2 мм²;
• группы розеток — 3 * 2,5 мм²;
• электрическая плита/духовка — 3*4 мм²;
• Кондиционер — 3*2,5 мм², для бытовых приборов мощностью более 5 кВт — 3*4 мм²;
• Котлы отопления — 3*4 мм² и более (согласно рекомендациям производителя).

Оптимальный тип кабеля — трехжильный медный: ВВГнг, ШВВПнг. Нельзя использовать провода сечением меньше указанного, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Анализ электросхем

Рассмотрим несколько типовых схем, которые используются при строительстве или капитальном ремонте. Все варианты объединяет наличие защитной группы: путем разделения электропроводки на цепи, каждая из которых подключена к отдельному автомату.

Вариант №1 — общая схема-план всего дома

Это не электросхема, а перечень всех электроприборов, которые планируется разместить в доме. С его помощью можно подсчитать, сколько машин и , посчитать общее количество линий электропередач, ведущих к щиту.

Здесь необходимо указать тип сети, чтобы правильно выбрать кабель. Для 3-х фазной сети берется 5-жильный кабель, для 1-фазной сети 3-жильный кабель.

За часть приборов отвечает организация, поставляющая электричество в дом. Это электросчетчик и вводное защитное устройство, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Распределительный щит находится в отдельном помещении внутри дома, в коридоре, в ближайший гараж. Также устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электричеством в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключаются к вводному кабелю — медному проводу сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется устанавливать УЗО на каждую отводящую цепь, автоматы на линии света на каждую комнату, а также на кондиционеры, котел отопления, систему «теплый пол» и т.д.

Если в отдельном помещении планируется разместить несколько светильников и розеток, то при входе нужно смонтировать . Он соединяет входной кабель с линией освещения и розеточной группой.

Вариант №2 — образец схемы электропроводки

Чтобы нарисовать схему электропроводки, необходимо взять план дома и отметить на нем места установки электроприборов.

Этот документ становится основанием для составления сметы — в нем легко рассчитать не только количество выключателей, розеток и дополнительных материалов, но и рассчитать метраж проводов.

Схема электрической сети одноэтажного дома. Для удобства навигации в линиях электропередач, ведущих от электрощита к помещениям, контуры обозначены разными цветами

Обязательно указать точку ввода ЛЭП в дом и место установки электрощита. Затем по отдельным линиям следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства большой мощности также должны иметь маркировку, так как они питаются от отдельных линий.

Если к зданию подключены хозяйственные постройки — баня, гараж, мастерская — это тоже должно быть отражено на схеме, так как является частью электропроводки в конкретном частном доме.

Для рисованных схем специальных символов нет, главное, чтобы владелец дома и монтажники понимали, что стоит за каждым символом. Однако лучше использовать, чтобы впоследствии разобраться с проектом самостоятельно.

Вариант №3 — техническое решение для небольшого дома

Все планы и схемы аналогичны, так как построены по одному принципу, однако могут отличаться количеством установленных розеток и световых цепей, а значит, и в количество подключенных к ним защитных устройств.

Примерная схема одноэтажного дома, внутри которого 3 комнаты, коридор, кухня, санузел. Линии электропередач собираются так, что одна из них объединяет коридор и комнату, вторая — 2 комнаты

Перед сетью устанавливается вводной выключатель, который при необходимости может отключить весь дом и отключить счетчик . Затем следует счетчик, а после него — защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машина, автоматы устанавливают на 25-40 А. Сечение проводов также следует увеличить до 3,5-5 мм².

По такой схеме можно не рассчитывать метраж проводов, а вот количество розеток, распределительных коробок, выключателей, УЗО, автоматов посчитать несложно.

Вариант №4 — схема электропроводки подвала/гаража

Часто подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и обустраивают сушилку, погреб для хранения урожая или даже теплый гараж. Гораздо удобнее, когда такое помещение полностью оборудовано розетками и светильниками.

На схеме показана электрическая проводка со счетчиком электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен.

Если не брать в расчет счетчик, на щите останутся вводные автоматические выключатели, шина заземления, УЗО 20 А, три автоматических выключателя: на линию освещения, на розетки и на компрессор. Дополнительное мощное оборудование также нуждается в автоматической защите.

Вариант №5 — принципы электропроводки кухни

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Его особенностью является большое количество подключаемых электроприборов, поэтому необходимо будет выделить несколько линий электропередач с отдельными автоматическими выключателями.

Основная трудность заключается в размещении розеточных блоков таким образом, чтобы они находились близко к приборам и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы важно необходимо отобразить мебельный гарнитур на бумаге с расстановкой всего оборудования.

Бессеточные соединения, например, у духовки, делаются под столешницей, у стены, а розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести за рабочий стол.

Небольшие электроприборы легче отключить, если под рукой есть электропроводка. Розетки, устанавливаемые рядом с мойкой, должны иметь степень защиты от IP44 и выше.

Обзор типичных ошибок проектирования

Недостатки в схеме или планировании работ влекут за собой ошибки при монтаже, а это грозит нарушениями в функционировании сети электроснабжения. Результатом может стать выход из строя дорогостоящего оборудования, а еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить взаиморасчеты — любые технические изделия и материалы необходимо приобретать с запасом;
• заложить в проект установку обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• для планирования использования закрытой электропроводки — более сложной и при условии соблюдения перечня требований ПУЭ;
• для проектирования коммутации в одной распределительной коробке низковольтных и мощных силовых проводов;
• для планирования присоединения проводов опасных для дальнейшего обслуживания и эксплуатации скруток; лучший вариант – готовые клеммы;
• изготавливают цепи из алюминиевой и медной проволоки, а также применяют алюминиевую проводку.

Некоторые ошибки связаны с неправильными расчетами. Например, кабельные ворота при закрытом способе установки следует закладывать на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки ниже или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной плиты перекрытия.

Не подключайте заземление розеток с помощью кабеля, заземления на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электропроводку в доме, обратитесь в проектную организацию. Специалисты выезжают на объект и составляют схему подключения, исходя из конкретных условий монтажа.

Выводы и полезное видео по теме

Разбор схемы пола:

Правила электросхем:

Описание схемы электрощита:

Ответственность и риски за «инициативу» при подготовке проекта ложатся на плечи владельца дома. Если у вас нет соответствующего образования и опыта, рекомендуем заказывать документы в организации, которая занимается профессиональной разработкой проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях — форма обратной связи расположена ниже.

Основные схемы и схемы электропроводки дома

» Домашняя электропроводка
» Справочник по электропроводке
» Основная электропроводка в жилых помещениях

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: полностью объясненных схем домашней электропроводки с иллюстрациями, включая фактический набор планов домов, которые я использовал для прокладки проводки в новом доме. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Узнайте, чем делятся другие, на Спросите электрика:
Это очень хороший сайт с большим количеством полезной информации. Стив из Питтсбурга, Пенсильвания.

Основы домашних электрических схем

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

Схемы электропроводки дома начинаются с этого главного плана реального дома, который недавно был подключен и находится на завершающей стадии.

Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

стиль=»очистить: слева»>

Серия статей о том, как проложить домашнюю электропроводку

Схемы электропроводки в вашем доме должны отражать требования норм, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в проект электроснабжения. Схемы подключения, расположение устройств и схема подключения Типичный набор планов домов показывает электрические символы, расположенные на плане этажа, но не содержит никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой области должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

Монтаж электропроводки будет зависеть от типа конструкции и используемых методов строительства. Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа.
Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на электропроводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.

Домашняя электропроводка из фактического набора планов

Требования Кодекса

Красивые дополнения и улучшения вашего дома могут повысить его стоимость, а также предоставить налоговые льготы для вас, поскольку вы тщательно планируете схемы электропроводки дома.

наряду с энергосберегающими характеристиками могут улучшить ваш энергосберегающий дизайн и обеспечить функции безопасности, чтобы защитить вас и вашу семью, пока вы наслаждаетесь своим домашним проектом.

Схема и схема домашней электропроводки

Домашняя электропроводка

Основные схемы домашней электропроводки Полностью объясненные схемы домашней электропроводки с картинками, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Кухонная электрическая проводка Подробные фотографии и схемы электропроводки на кухне с требованиями к кодам для большинства новых или реконструируемых проектов*.

Ремонт кухни — часть 1 Часть 1 «Переделки кухни» посвящена планированию и дизайну с подробными фотографиями и полезными идеями.

Ремонт кухни — часть 2 Часть 2 «Реконструкция кухни» охватывает подрядчиков, разрешения, нормы и правила и инспекции с подробными фотографиями и полезными идеями.

Ремонт кухни — часть 3 Часть 3 «Реконструкция кухни» охватывает этап строительства с схемами, розетками и освещением с подробными фотографиями и полезными идеями.

Подключение шнура питания диапазона Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигураций.

Подключение кухонной духовки Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Электрическая проводка ванной комнаты Подробные фотографии и схемы электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Как установить вытяжной вентилятор в ванной Как установить и подключить вытяжной вентилятор в ванной с фотографиями и пошаговыми инструкциями.

Обустройство дома Электротехнические соображения При планировании проекта благоустройства дома любого размера особое внимание следует уделить электрическим системам. Замена изношенных розеток и выключателей поможет, но также обратите внимание на варианты более эффективного освещения и обновления кодов.

Электропроводка в спальне Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка домашнего офиса Подробные фотографии и схемы электропроводки домашнего офиса с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка прачечной Подробные фотографии и схемы электропроводки в прачечной с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка гаража Подробные фотографии и схемы электропроводки в гараже с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка мастерской Подробные фотографии и схемы электропроводки мастерской с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка в подвале Подробные фотографии и схемы электропроводки в подвале с основными требованиями к кодам для большинства новых или реконструируемых проектов*.

Подробнее о домашней электропроводке

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электрические цепи проводки. Выход сушилки Поиск и устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Вопросы о схемах домашней электропроводки Защита от ударов молнии и электрических систем У меня были удары молнии, вырывавшие секции трубопровода из ПВХ. Что я могу сделать, чтобы предотвратить повреждение молнией? Светодиодные лампы и диммеры Светодиодное освещение и диммерные выключатели — большинство диммерных выключателей можно отрегулировать, чтобы обеспечить полный диапазон управления освещением. Сделай сам: ремонт домашней электропроводки Как работать с проблемами домашней электропроводки: Чтобы решить проблемы с домашней электропроводкой, внимание должно быть направлено на симптом, в данном случае на срабатывание GFCI, где следует проверить проводку. Проводка цепи светильника Как выполнить электрические соединения для домашних светильников: типичная ошибка проводки с осветительным прибором и как ее исправить. Добавление электропроводки в домашнее видео Как проложить электропроводку внутри стен дома? Установка электропроводки вокруг препятствий внутри стен и потолков. Как подключить фотоэлемент для управления светильником Как подключить фотоэлемент к светильнику? Фотоэлемент можно использовать для управления наружным освещением при установке в электрическую проводку, как описано здесь. Поиск и устранение неисправностей проводки выключателя освещения Я только что поменял выключатель и отключил электричество в розетках, что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение. Размер провода обновления домашней электрической панели Можно ли использовать существующий электрический провод для большей панели? Планирование обновления домашней электрощитовой панели. Подробнее см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о S Проблемы с флуоресцентным освещением и способы их устранения Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с флуоресцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему с освещением от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины жужжания, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Ask The Electrician – База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты по домашней электропроводке. . Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. с — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Обучение электромонтажу Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Top
