Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Содержание статьи:

  • Особенности построения чертежа
  • Выбираем подходящий тип проекта
    • №1 — классический дачный туалет с выгребом
    • №2 — пудр-клозет или сортир без ямы
    • №3 — туалет с компостной ямой
  • Тонкости выбора стройматериалов
    • Вариант #1 — простой и надежный деревянный туалет
    • Вариант #2 — капитальное сооружение из кирпичей
    • Вариант #3 — туалет из металла
  • Готовые чертежи и схемы деревянного туалета
    • №1 — схема «шалаша» с размерами и описанием
    • №2 — чертеж «скворечника» с таблицей распила
  • Проектирование кирпичного туалета с чертежами
  • Выводы и полезное видео по теме

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

  1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору .
  2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
  3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
  4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
  5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
  6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
  7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Галерея изображений

Фото из

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость

Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте

Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара

Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде

Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место

Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения

Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники

Туалет на загородном участке

Сооружение с выгребной ямой

Домик для выносного биотуалета

Блок душ-туалет с общей накопительной емкостью

Установка накопительной емкости для дачной канализации

Выгребная яма без проведения откачки

Выгребная яма для большого частного дома

Бетонированный накопительный резервуар

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

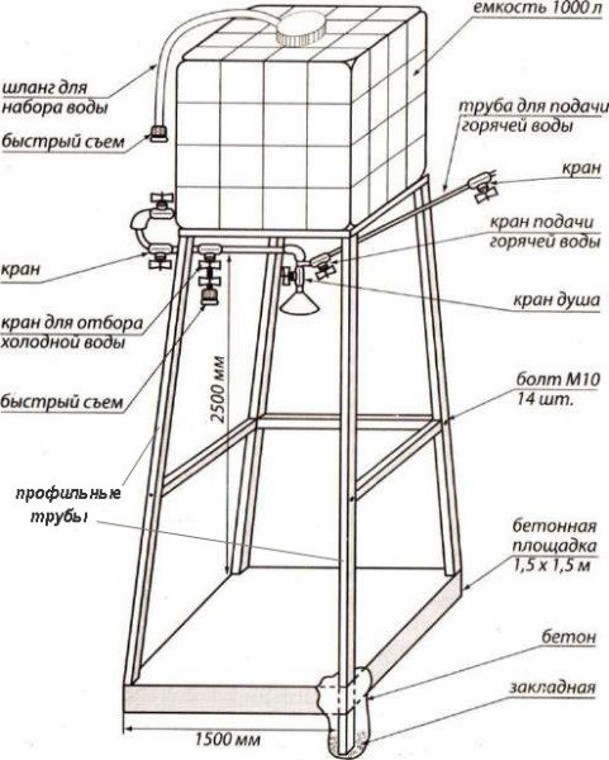

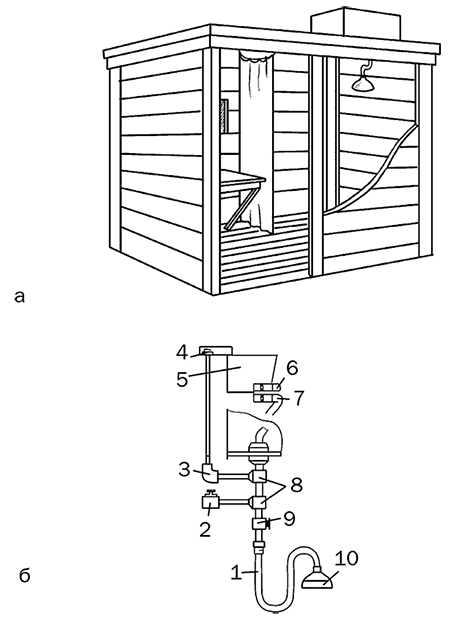

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, — туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

  • дерево;
  • кирпич;
  • металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Галерея изображений

Фото из

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии

Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части

Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом

Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером

Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период

Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса

Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель

Каркасная технология в строительстве туалета

Сооружение с частично проницаемыми стенками

Обшивка каркаса туалета вагонкой

Популярная обшивка профнастилом

Формирование стен из пластикового шифера

Туалет на дачном участке из бревна

Кирпичное сооружение для уборной

Применение пенобетонных блоков

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов — декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Галерея изображений

Фото из

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырезка отверстия над выгребной ямой

Этап 3: Обшивка каркаса по тесовой схеме

Этап 4: Укладка кровельного покрытия

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

  • шалаш;
  • теремок;
  • скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш — это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

Слева изображена задняя стенка, справа — передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте .

№2 — чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные — с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить . Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.
Чертеж с размерами дачного туалета

Схема с размерами и проект дачного туалета

Вернуться к оглавлению

Содержание материала

  • 1 Виды туалетов
    • 1.1 Люфт-клозет
    • 1.2 Пудр-клозет
    • 1.3 Биотуалет
  • 2 Кабинка с выгребным резервуаром
  • 3 Выбор места под туалет
  • 4 Кабинка туалетная
  • 5 Фундамент или подпорки
  • 6 Обшивка
  • 7 В заключении

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.

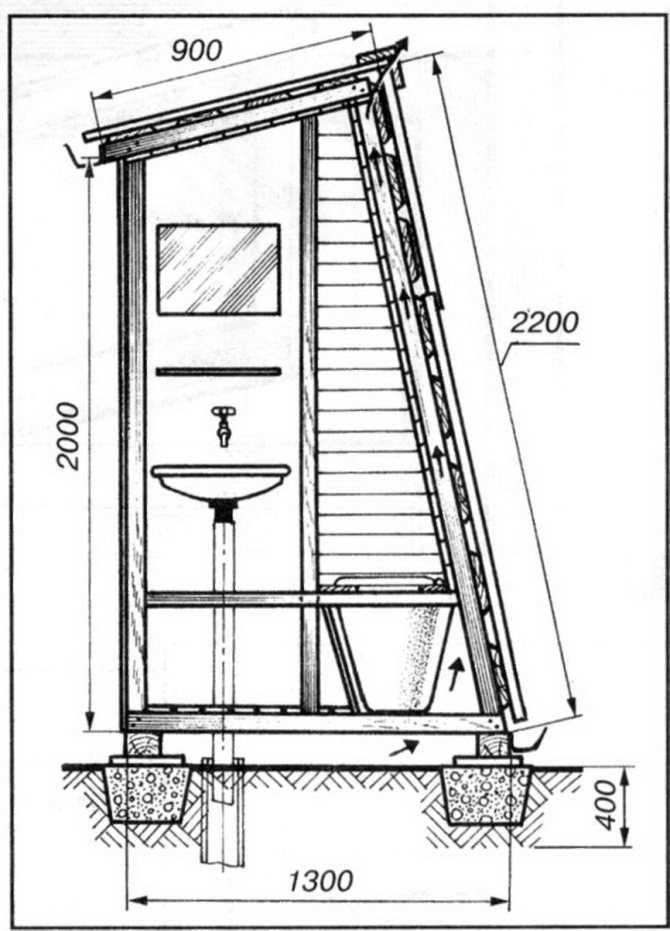

Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке

Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче

Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.
Проект туалета с выгребным резервуаром на даче

Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

  1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
    Готовый собранный туалет на даче
  2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
  3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
  4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
  5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева

Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

  1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет
  2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.
  3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
  4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
    Окончательная отделка уличного туалета
  5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
  6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
  7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
  8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

Размеры ванной комнаты

  1. Дом
  2. Дизайн ванной комнаты
  3. Размеры ванной комнаты

By Meg Escott

На этой странице приведены минимальные размеры ванной комнаты, размеры светильников и зазоры, необходимые для планировки ванной комнаты.

Они основаны на рекомендациях для США, но стандарты для других современных стран не за горами. Я включил метрические преобразования и некоторые комментарии о различиях с другими странами.

Эта информация о размерах ванной комнаты является частью серии планировок ванных комнат.

Небольшое замечание, чтобы уберечь нас всех от неприятностей

Эта информация предоставлена ​​из соображений добросовестности, чтобы помочь вам подумать о дизайне вашей ванной комнаты. Метрические размеры являются приблизительными. Вы (или команда архитектора/специалиста по дизайну/подрядчика) несете ответственность за то, чтобы ваши размеры соответствовали местным нормам и правилам.

Я рекомендую эту книгу Национальной ассоциации кухонь и ванных комнат для ознакомления с нормами правил для США.

[Раскрытие информации: Это партнерская ссылка, и я получу небольшую комиссию, если вы купите по этой ссылке. ]

Руководство НКБА по планированию кухни и ванной комнаты со стандартами доступа

Минимальные размеры ванной комнаты

Полные размеры ванной комнаты (ванна/душ с туалетом и раковиной) 5 футов x 8 футов (1,5 м). Это основано на минимальном размере ванны, поэтому, если вы собираетесь использовать ванну большего размера, сторона этой ванной комнаты высотой 5 футов немного изменится.

Это одна из стандартных планировок небольших ванных комнат.

Размеры небольшой ванной комнаты (душ, туалет и раковина) 6 футов x 6 футов (1,8 м x 1,8 м)

Это одна из стандартных планировок для небольших ванных комнат.

Размеры половины ванной комнаты (туалет и угловая раковина, дверь-гармошка) 5 футов x 3 фута (1,5 м x 0,9 м). Минимум, который вам разрешен кодом в США, составляет 5 футов x 2,5 фута (1,5 м x 0,76 м). Если вы один из моих читателей в Великобритании, где нет никаких правил (не уверен насчет других мест), возможна установка меньшего размера, если вы используете высокий настенный резервуар (пунктирная линия) или компактный туалет.

Высота потолков в ванных комнатах

Если вы пытаетесь прокрасться в ванную комнату под лестницей или втиснуть ее в оставшееся пространство на чердаке, вам необходимо проверить правила относительно высоты потолка. Хорошее эмпирическое правило заключается в том, что если вы собираетесь стоять (перед туалетом, перед туалетом, в душе, то вам нужна приличная высота потолка.

Высота 6 футов 8 дюймов (2,03 м) требуется перед всем приспособлением и для диаметра 30 дюймов (76 см) там, где находится насадка для душа.

Так что, я думаю, вы можете вставить заднюю часть унитаза и любую часть ванны, которая не является душем, под наклонным потолком.

Размеры и зазоры для ванной комнаты

В этом разделе размеров ванной комнаты я включил:

  • Размеры светильников
  • Рекомендуемые размеры ванной комнаты и зазоры . Это то, что вы хотите, чтобы ванная комната казалась просторной — возможно, для ваших основных планов ванной комнаты.
  • Минимальные размеры и зазоры в ванной комнате — возможно, для использования в планировках небольших ванных комнат или даже ванной комнаты Джека и Джилл.

Приведенные здесь размеры светильников будут полезной отправной точкой для планирования вашей ванной комнаты, но они бывают самых разных форм и размеров, поэтому после того, как вы выбрали светильники, используйте эти размеры в своих планах.

Размеры и зазоры для унитаза (как для биде)

Эти размеры также относятся к биде.

Стандартный размер приспособления для унитаза – Стандартная глубина сиденья унитаза от петель до края составляет 16 дюймов (40,5 см). Если вы приобретете удлиненную модель, она будет немного длиннее — около 18 дюймов или 46 см. Затем у вас есть размеры резервуаров, чтобы добавить к этому общую глубину примерно от 26 дюймов до 29 дюймов (66–74 см). В Европе доступны варианты экономии места, которые меньше, чем это, потому что нет минимального размера, необходимого для туалетной комнаты.

Рекомендуемое расстояние до унитаза — рекомендуется 20 дюймов (51 см) от центральной линии сиденья унитаза до ближайшей стены или препятствия. Это означает, что для размещения туалета рекомендуется пролет в 40 дюймов (102 см). Рекомендуемый зазор перед унитазом составляет 30 дюймов (76 см).

Код минимального зазора для туалета — Минимальное требуемое расстояние от центральной линии туалета до ближайшего препятствия составляет 15 дюймов (38 см). Минимальное требуемое расстояние от края унитаза до стены составляет 4 дюйма (10 см). Это означает, что минимальный пролет, необходимый для размещения туалета, составляет 30 дюймов (76 см). Перед унитазом или биде требуется минимум 21 дюйм (53 см).

Держатель туалетной бумаги местонахождение – рекомендуемое положение 8–12 дюймов (20–30 см) от передней части сиденья унитаза до центральной линии держателя туалетной бумаги и высота 26–30 дюймов ( 66 — 76см).

Рекомендуемое расстояние до унитаза

– рекомендуется 20 дюймов (51 см) от центральной линии сиденья унитаза до ближайшей стены или препятствия. Это означает, что для размещения туалета рекомендуется пролет в 40 дюймов (102 см). Рекомендуемый зазор перед унитазом составляет 30 дюймов (76 см).

Код минимального зазора туалета — Минимальное требуемое расстояние от центральной линии туалета до ближайшего препятствия составляет 15 дюймов (38 см). Минимальное требуемое расстояние от края унитаза до стены составляет 4 дюйма (10 см). Это означает, что минимальный пролет, необходимый для размещения туалета, составляет 30 дюймов (76 см). Перед унитазом или биде требуется минимум 21 дюйм (53 см).

Держатель для туалетной бумаги местонахождение – рекомендуемое положение: 8–12 дюймов (20–30 см) от передней части сиденья унитаза до центральной линии держателя для туалетной бумаги и высота 26–30 дюймов ( 66 — 76см).

Размеры ванны и зазоры

Стандартные размеры ванны — Самая маленькая стандартная ванна имеет размеры 5 футов x 2 ½ фута (153 см x 76 см).

Доступны гидромассажные ванны размером 5 футов x 2 3/4 фута или 153 см на 81 см.

Рекомендуемый зазор для ванны — 30 дюймов (76 см) должны быть оставлены свободным пространством вдоль края ванны.

Минимальный зазор для ванны — Минимум 21 дюйм (53 см) должен оставаться свободным вдоль края ванны.

Расположение элементов управления ванной — Вы должны иметь доступ к органам управления ванной как изнутри, так и снаружи ванны. Их следует размещать между краем ванны и на высоте 33 дюйма (84 см) над полом.

Размеры и размеры раковины, умывальника, унитаза или туалетного столика

Сколько слов, которые означают одно и то же в разных частях англоязычного мира! Я собираюсь использовать слова умывальник и тщеславие.

Они бывают разных размеров, а угловая тумба или широкий, но не очень глубокий унитаз могут решить все виды дизайнерских задач в ванных комнатах.

Размеры стандартной тумбы под умывальник — глубина 2 фута (60 см).

Стандартная высота умывальника — Стандартная высота умывальника или умывальника начинается примерно с 30 дюймов (76 см) в высоту и достигает, скажем, 43 дюймов (119 см). На более низких высотах большинству людей придется наклоняться, чтобы воспользоваться раковиной. Попробуйте разные высоты в центрах ванных комнат, чтобы найти подходящую высоту для вас. Для сравнения стандартные кухонные столешницы имеют ширину 36 дюймов (92 см).

Рекомендуемое расстояние до одиночной раковины — рекомендуется 20 дюймов (51 см) от центральной линии раковины до ближайшей стены или препятствия. Таким образом, для одного умывальника рекомендуется ширина 40 дюймов (102 см).

30 дюймов (76 см) рекомендуется в качестве свободного пространства перед умывальником.

Минимальное расстояние до одиночной раковины — Минимальное расстояние 15 дюймов (38 см) требуется от центральной линии раковины до ближайшей стены или препятствия. Это означает, что для одного умывальника требуется пролет в 30 дюймов (76 см). От края умывальника до ближайшей стены или препятствия должно быть не менее 4 дюймов (10 см).

Перед умывальником требуется не менее 21 дюйма (53 см).

Рекомендуемое расстояние между двумя раковинами — 36 дюймов (92 см) рекомендуется между центральными линиями двух раковин. Это означает, что для двойной раковины рекомендуется ширина 76 дюймов (193 см).

30 дюймов (76 см) рекомендуется в качестве свободного пространства перед умывальником.

Минимальное расстояние между двумя раковинами — Минимальное расстояние 30 дюймов (76 см) требуется между центральными линиями двух раковин. Таким образом, вам нужен пролет 60 дюймов (153 см) для двойной раковины. Расстояние между краями подвесной или отдельно стоящей раковины должно быть не менее 4 дюймов (10 см).

Перед умывальником требуется не менее 21 дюйма (53 см).

Размеры душа и зазоры

Стандартные размеры душа — Самые маленькие доступные душевые кабины имеют размеры 32 x 32 дюйма (81 x 81 см). Это делает возможным прямое мытье стоя — если вы можете поместиться в прямоугольный душ размером 36 на 48 дюймов или больше, вы будете чувствовать себя более комфортно, и ваши локти будут вам благодарны.

Рекомендуемые размеры душа и свободное пространство — Рекомендуется размер душа 36 x 36 дюймов (91 x 91 см).

30 дюймов (76 см) свободного пространства перед входом в душ рекомендуется.

Минимальные размеры душа и свободное пространство. — требуется душ размером не менее 30 x 30 дюймов (66 x 66 см).

Перед входом в душ требуется не менее 24 дюймов (61 см)

Душевые двери — распашные душевые двери должны открываться наружу

Электрика и освещение Зазоры

Зазор для выключателя света — Минимальное расстояние 5 футов требуется между источником воды и выключателем света.

Светильники — Все светильники, которые вы выбираете для ванной и душевой, должны подходить для влажной среды.

Подвесной светильник должен быть не менее 8 футов (2,44 м) выше и 3 фута (91 см) от края ванны. Все дело в опасности поражения электрическим током при смешении воды и электричества.

Все цепи должны быть защищены GFCI (прерывателями замыкания на землю).

Размер двери в ванную комнату

Размер стандартной двери в ванную составляет 32 дюйма (81 см). Если вы работаете с очень небольшим пространством, вы можете уменьшить ширину двери до 28 дюймов или 71 см или даже до 24 дюймов или 61 см как абсолютный минимум (примечание: маленькие двери следует использовать только для ванных комнат, туалетов и подсобных помещений). номера). Не волнуйтесь — вы все равно сможете получить ванну через дверь.

Еще дизайн ванной комнаты для вас…

Еще дизайн комнаты для вас…

Минимальные размеры и типовые планировки небольших ванных

Минимальные размеры и типовые планировки небольших ванных

© Eduardo Souza (ArchDaily)

  • Автор: Эдуардо Соуза

Доступ в ванную — это, прежде всего, фактор достоинства. Каким бы простым ни казался этот факт, по оценкам ВОЗ (Всемирной организации здравоохранения), 2 миллиарда человек во всем мире не имеют доступа к основным санитарно-техническим средствам, таким как ванные комнаты или уборные. Такие неадекватные санитарные условия ежегодно вызывают 432 000 смертей, в основном от диареи, в дополнение к тому, что они являются отягчающим фактором для нескольких забытых тропических болезней, включая кишечных глистов, шистосомоза и трахому. В 2010 году ООН (Организация Объединенных Наций) назвала санитарию основным правом наряду с доступом к питьевой воде.

Casa Pavilhão / Архитектурное бюро Андреи Гарсии + Студия Диого Агияра. Изображение © Фернандо Герра | FG+SG

Несмотря на то, что сегодня ванная комната в основном является частной и зарезервированной, такое расположение не всегда имело место. В римской цивилизации коллективные туалеты также были местом для общения и дискуссий. Барбара Пеннер [1], профессор Архитектурной школы Бартлетта, Калифорнийский университет в Лос-Анджелесе, отмечает, что «в не меньшей степени, чем рост сферы общественного здравоохранения, именно современное изобретение частной жизни вызвало решительный разрыв с прежним отношением к телу». которые отметили большую часть человеческой истории. […] Но рост конфиденциальности привел к общей приватизации западных купален, хотя это не произошло равномерно или сразу. А учитывая, что частный все чаще отождествлялся с эксклюзивным , поэтому неудивительно, что частные и часто очень роскошные ванные впервые появились в европейских аристократических или буржуазных домах. Вплоть до 1920-х годов, а иногда и значительно позже, городская и сельская беднота в основном оставалась по-прежнему с коммунальными уборными (оставшимися местами общения) и общественными банями, душевыми и бассейнами. Но конфиденциальность и связанная с этим забота о приличиях также начали формировать эти заведения; общественные уборные были уменьшены, а общественные бани были более строго разделены, чтобы обеспечить отделение мужчин от женщин, а с помощью перегородок и кабин — мужчин от других мужчин и женщин от других женщин». старым или естественным, как многие могли бы подумать.0012 Apartamento na Avenida Gago Coutinho / Atelier 106. Image © do mal o menos

Кроме того, говоря о ванных комнатах, необходимо учитывать важные культурные различия. Сидячий туалет распространен в основном в западном мире. На востоке большинство людей используют приземистый туалет, который требует, чтобы пользователи приседали, а не сидели. Организация собственной ванной комнаты с включением унитаза, раковины (умывальника) и душа, ванны или того и другого также не получила широкого распространения в мире. В некоторых странах туалет и ванная разделены на две отдельные комнаты. Наконец, в некоторых культурах, но не в других, использование биде остается популярным.

Casa no Restelo / aspa. Image © do mal o menos

Будучи одной из самых маленьких и сложных комнат в жилом доме, со сложным оборудованием и несколькими гидравлическими установками, ванная комната должна быть тщательно спланирована. Барбара Пеннер идет еще дальше, чтобы указать на ее важность, написав, что «ванная комната связывает нашу повседневную домашнюю жизнь с крупномасштабной инфраструктурой водоснабжения, отходов и канализации». Несмотря на то, что большинство клиентов и архитекторов осознают значение ванной комнаты, ее часто уменьшают до минимального размера, чтобы обслуживать другие помещения. Тем не менее, поскольку ванная комната так важна и так постоянно используется, необходимо учитывать некоторые соображения, чтобы сделать ее удобной, даже если она имеет очень маленькие размеры. Плохо спроектированная ванная комната может доставить массу хлопот, а также дорого обойтись при внесении дальнейших изменений. Мы уже рассказали, как спроектировать доступные и безопасные ванные комнаты для пожилых людей, и даже предсказали, как они могут выглядеть в будущем. На этот раз мы рассмотрим минимальные и идеальные размеры ванных комнат в жилых помещениях.

Apartamento no Largo do Carmo / Aurora Arquitectos. Image © do mal o menos

Взяв за основу обычную организацию ванной комнаты, включающую унитаз, умывальник и душ, можно спроектировать функциональную ванную комнату, используя всего около 2,4 квадратных метра. Даже когда намерение состоит в том, чтобы спроектировать минимальную ванную комнату, архитекторы должны помнить, что некоторые меры жизненно важны, особенно свободное пространство, которое должно быть оставлено вокруг оборудования. На рисунке ниже показаны минимально возможные и идеальные размеры, которые необходимо оставить для адекватного использования туалетов, умывальников и душевых кабин соответственно.

© Эдуардо Соуза (ArchDaily)

Имея в виду эти размеры, можно разработать различные конфигурации, которые должны подходить для каждого распространенного сценария и учитывать не только оборудование, но и расположение окон, дверей, конструкции и даже канализационные точки. Возможности разнообразны, но ниже показаны два традиционных плана маленьких ванных комнат. Квадратная конфигурация позволяет использовать очень минимальные размеры, но это ставит под угрозу пространство душа, который заканчивается в углу. В этом случае архитектор едва может оставить минимальное пространство, необходимое для душа с раздвижными дверями или петлями.

© Эдуардо Соуза (ArchDaily) Апартаменты Омар / INÁ Arquitetura. Image © Nathalie Artaxo

В прямоугольном варианте пространство для циркуляции более ограничено, но душевая зона оказывается более свободной. Это даже позволяет архитекторам отказаться от использования душевой кабины, сэкономив несколько драгоценных сантиметров и немного денег. Кроме того, его длина, как правило, лучше соответствует размеру традиционной спальни, что может способствовать созданию более целостного плана.

© Эдуардо Соуза (ArchDaily) AUTOHAUS / Мэтт Файкус Архитектура. Изображение © Charles Davis Smith

В обоих случаях можно изменить расположение определенных элементов, даже дверей. Вообще, открывая дверь ванной, приятнее видеть умывальник, чем унитаз. Но у каждого архитектора есть свои предпочтения и хитрости, когда дело доходит до решения планов ванной комнаты. Пока приняты меры предосторожности, возможности многообразны.

* Целью этой статьи является представление минимальных размеров для крайних случаев, когда доступных квадратных метров недостаточно для простого включения всех необходимых услуг.
