Инструкция по сборке бегущей строки или как собрать бегущую сроку самому.
Если Вы желаете собрать бегущую строку самостоятельно, то вот наша инструкция.
Сборка бегущей строки из наших комплектующих не составит труда!
Также Вам возможно будет полезно посмотреть видео-инструкцию по работе с программой управления светодиодными табло на основе контроллеров Onbon BX — LedshowTW 2015-2016
Как работать с программой LedshowTW 2015 (видео на канале Youtube)
Для сборки светодиодной бегущей строки (светодиодного табло) вам потребуется:
- торцевая пила с диском по алюминию и металлу или пила по металлу,
- шуруповерт или отвертка,
- прозрачный силиконовый герметик,
- саморезы,
- провод
Приступаем к сборке бегущей строки
Перед началом сборки необходимо проверить модули и БП на работоспособность.
Подключаем как показано на фото. Важно!!!
Питание модуля 5V, Контроллер 5V.
Плюс на модуле VCC, минус GND.
На контроллере плюс 5V Минус — GND
На БП, все подписано.
L и N -питание БП 220V.
-V — минус 5 вольт
+V — плюс 5 вольт
Подключаем модули один за другим.
Для запуска модули достаточно подключить только плюс и шлейф 16pin
Инструкция по сборке бегущей строки. Подключаем модули.
Включая каждый модуль жмем на контроллере кнопку тест
При полной работоспособности, как на фото, начинаем сборку строки.
Собираем каркас.
Нарезка профиля:
Длина профиля не должна превышать длину выложенных модулей по горизонтали.
Выкладываем модули маской вниз.
Количество должно соответствовать длине строки. Измеряем модули по горизонтали
Далее профиль. Режем два отрезка.
То же самое проделываем с вертикалью, замерив высоту строки, отрезаем профиль для вертикалей (2 штуки).
Собираем каркас
Вставляем уголки в профиль.
Важно укрепить стык саморезом
Советуем также промазать силиконом стык профиля и уголка.
На свободой поверхности выкладываем модули внутри каркаса.
Внимательно следим за стрелками.
Стрелки на модуле должны идти слева направо и снизу вверх.
Затем промазываем все стыки силиконом.
И стыки между модулями, и между модулями и профилем.
Важно!!! Силикон не должен попасть в желоб на торце модуля.
Желоб предназначен для слива воды.
Профиль для магнитов.
Важно вымерять длину реза с краю каркаса, а не по середине. От полученного результат замера режем на 2мм меньше.
Вкручиваем магниты в модули.
Крепим профили для магнитов на стыках между модулями
Следующий этап один из самых важных.
Проводка.
В зависимости от производителя модулей можно использовать родные провода идущие в комплекте, но многие не надеясь на производителя предпочитают ставить свои провода.
При приобретении модулей у нас, мы расскажем какие провода можно использовать, какие лучше не применять.
Провод для соединения модулей между собой лучше брать с запасом 1.5 более чем достаточно.
В России у большинства поставщиков БП идут мощностью 200Вт. Этот вариант и рассмотрим.
На БП 200Вт, мы, как и производитель рекомендуем соединять не более шести модулей. Если Вы все таки хотите сэкономить то точно не более 8ми.
Мы уверены, что наш БП точно будет работать с 8 модулями и даже 10, но мы же стремимся сделать качественное изделие (да и нам неизвестно каокй БП вы используете).
БП разных производителей отличаются в качестве.
При использовании БП 200 Вт и подключении к нему 6ти модулей не соединяйте все модули в одну последовательную цепь, разбейте на 2 максимум три модуля в одну цепь.
На БП есть три разъема подключения плюс и три разъема подключения минус (фото18).
К ним и подводите ваши три полученные цепи.
Очень важно не перепутать на модулях + и -.
Из-за неправильного подключения, на модулях могут выйти из строя чипы.
На модулях некоторых производителей достаточно и 2-х секунд работы с неправильным подключением.
Некоторые производители выдерживают и 10 секунд без последствий.
Но лучше не рисковать, а все внимательно проверить.
Сгоревший чип это не гарантийный случай!!!
Теперь между модулями нужно сделать соединение при помощи шлейфа 16pin, он идет в комплекте с каждым модулем.
Если на модуле на разъеме нет корпуса, то шлейф ставим красной полосой вверх.
Если же паз есть, то вставляем так, как позволяют замки на шлейфе. Если красная полоса окажется снизу не пугайтесь.
Сигнал все равно пройдет.
Главное что бы Вы потом не запутались.
Из первых модулей, откуда начинаются стрелки выведете по шлейфу.
Они потом подключатся к контроллеру.
Блоки питания между собой подключаем в последовательную цепь, при условии, что их больше одного.
Очень важно Блок Питани прикрутить к верхней части корпуса саморезами с прессшайбой 4.2х13мм. что бы не пробить каркас.
К БП, который находится слева, если смотреть на строку сзади, подключаем контроллер.
Не перепутайте + и — !
Подключаем шлейфы к контроллеру.
На котроллере есть разъемы с надписями JK1, JK2, может как то еще, но номер обязательно есть.
Этот номер обозначает номер строки.
Одна строка соответствует горизонтали из одного модуля. Отсчет идет не снизу, как идут стрелки, а сверху.
Подключаем каждый ряд модулей к соответствующему разъему.
Контроллер желательно закрепить на какой либо поверхности, например на тонком ПВХ и закрепить это все в корпусе строки.
Подключаем удлинитель USB, RJ45(LAN) возможно и оба в зависимости от котроллера.
Их можно вывести просверлив отверстие в задней стенке.
Также выводим кабель питания от БП.
Затем отверстие покрываем силиконом для влагозащиты.
Программируем бегущую строку.
Программу и инструкцию к ней можно скачать здесь..
Видео инструкция по работе с ПО Ledshow TW для Onbon
Если все работает ставим заднюю стенку. Вариантов много.
Ради удешевления многие ставят ПВХ или вообще Сотовый поликарбонат.
На строку небольшого размера это может и подойдет, но на большую строку такая задняя стенка не даст нужной прочности.
Мы рекомендуем чуть более дорогой вариант Композитную панель. Она держит форму.
И даже небольшие строки с ней намного надежнее. При установке задней крышки не забываем просиликонить весь торец или поставить уплотнитель для пластиковых окон.

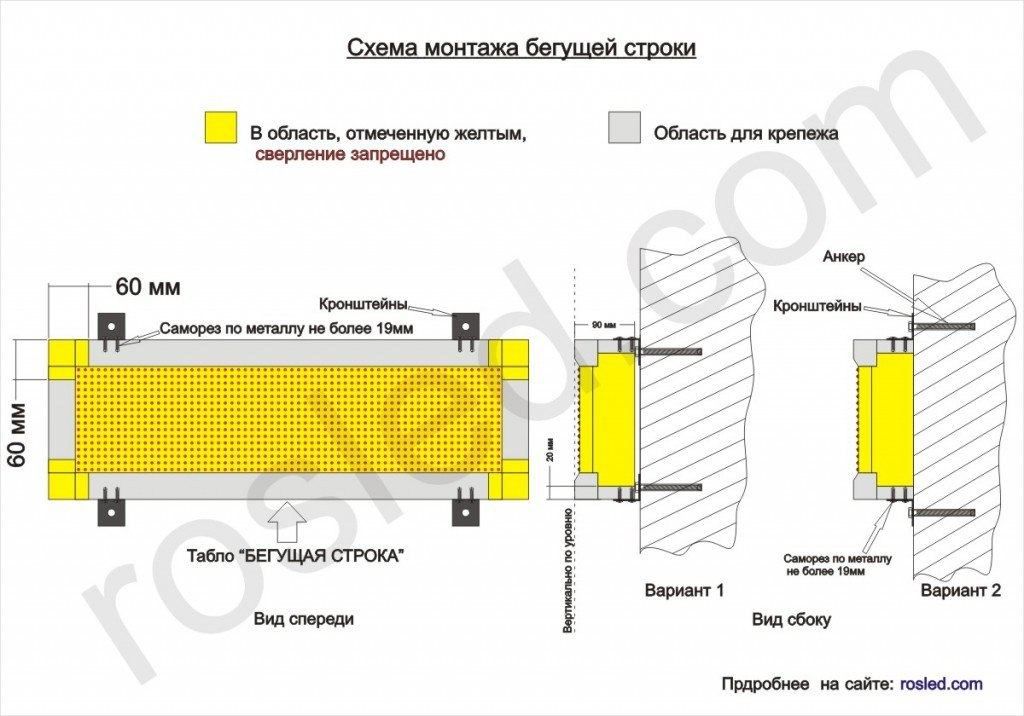

Монтаж небольших строк на ровную поверхность мы рекомендуем на монтажные уголки.
Уверены, что данный материал будет для Вас полезен !
И сборка бегущей строки больше не будет для Вас секретом !
Теперь, когда Вы знаете как собрать бегущую строку, предлагаем Вам весь спектр необходимых комплектующих: модули, контроллеры, блоки питания, шлейфы и магниты.
«БЕГУЩАЯ СТРОКА» НА ПРАЗДНИКЕ | МОДЕЛИСТ-КОНСТРУКТОР
Рубрики Сам себе электрик
Предлагаемая светодиодная «бегущая строка» украсит любой праздник.
Она не будет лишней также на дискотеке, школьном вечере, а в крупномасштабном исполнении может служить броским информационно-рекламным табло.
Принципиальная электрическая схема «бегущей строки».
Как видно из принципиальной электрической схемы, основу «бегущей строки» составляют регистры сдвига. Информация поступает на них от постоянного запоминающего устройства (ПЗУ), собранного на отечественной МС К556РТ5. Имея объем памяти на каждый выход 512 бит, она успешно справляется с записью 60 букв, что для «бегущей строки» более чем достаточно.
Тактовый генератор выполнен на микросхеме DD1 (К155ЛАЗ). Резистор R1 и конденсатор С1 — времязадающие. Каких-либо «излишеств» в самом техническом решении нет, ибо соблюдается принцип: результат нужно получать при минимуме деталей.
Микросхемы DD2—DD3 (К155ИЕ5) и DD4 (К155ТВ1) задают состояния адресов ПЗУ DD5. Формирователь импульсов с высокой крутизной, достаточной для нормального функционирования регистров сдвига, собран на элементах DD1.
3—DD1.4.
Индикаторная часть «бегущей строки» выполнена на светодиодах АЛ336Б. Причем для увеличения световой мощности в каждой точке знакоместа установлено по три таких полупроводниковых прибора (в виде треугольника). Количество столбцов, разумеется, можно увеличить добавлением числа регистров и индикаторных ячеек, включенных в работу, помня, что у микросхемы К176ИР2 имеется два регистра с четырьмя выходами в каждом. Две МС дают 16 знакомест (столбцов), достаточных для нормального функционирования «бегущей строки». Интервал между буквами равен одному биту, между словами — трем.
Нелишне, видимо, напомнить, что у К556РТ5 программируются «нули». Программирование текста идет слева направо. Начертание букв может быть любым, однако прямое предпочтительнее (легче воспринимается, быстрее распознается). Вполне приемлема так называемая выворотка, где цвета букв и фона меняются местами.
Конструктивно устройство «бегущая строка» выполнено в виде плоского ящика (вполне подойдет, например, корпус от старого телевизора).
Лицевая часть матричного табло-индикатора закрыта рифленым оргстеклом.
Изображение букв «бегущей строки».Расположение светодиодов на матричной панели из фольгированного стеклотекстолита.Принципиальная электрическая схема блока питания.Разметка платы под МС.Особенности ручного ввода информации в «бегущую строку».
Блок питания изготовлен на базе трансформатора ТВК-110, у которого добавлена 9-вольтная обмотка, работающая на диодный мост из КД103. Для фильтрации выпрямленного напряжения служит конденсатор емкостью 200 мкФ. Необходимые микросхемам Ucт = 5 В даст стабилизатор, выполненный на транзисторах VT1, VT2, стабилитроне VD5 и резисторах R1, R2. Сборка и наладка «бегущей строки» выполняются одновременно. Более того, сам процесс наладки, его объем предопределены видом и качеством монтажа. В частности, многие операции существенно упрощаются, если микросхемы размещать сверху, на медном слое фольгированного стеклотекстолита, предварительно прорезав в нем дорожки.
Проверку работы «строки» следует проводить на каждом шаге монтажа. Этим исключаются ошибки. А вот первоначальная установка микросхем DD2—DD4 в нулевое состояние во время пуска, как показала практика, нецелесообразна.
Для того, чтобы легче контролировать работу строки-линейки, рекомендуется воспользоваться ручным вводом информации. Суть его в том, что вход D1 соответствующего регистра сдвига соединяется (через резистор 10—12 кОм и нормально разомкнутые контакты кнопки SB1) с шиной +5 В электропитания.
После наладки (монтажа) первой линейки можно переходить ко второй и так далее. Вставлять же в гнездо само ПЗУ с запрограммированным текстом или рисунком лучше по окончании полного монтажа всех строк-линеек.
Если во время испытаний какой-то из регистров не дает сдвига информации во второй ее половине, не следует спешить и выбрасывать микросхему. Скорее всего, МС исправна. Истинная причина неувязок в том, что формирователь выдает импульсы с недостаточно крутыми фронтами.
Надо лишь подобрать резистор R2B.
А.ПАРТИН,
г. Екатеринбург
