Схема авр на 2 ввода с секционником: Схема АВР на 2 ввода с секционным выключателем в формате DWG

Содержание

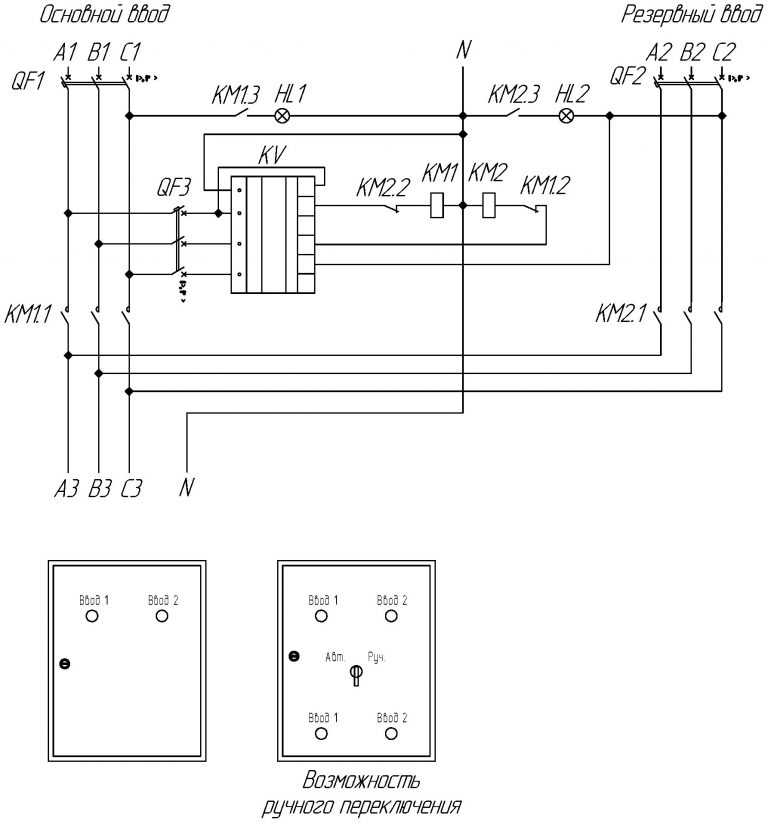

Схема АВР на 2 ввода с секционным выключателем в формате DWG

Представляю вашему вниманию схему АВР 380 В на 2 ввода с секционным выключателем на ток 1600 А выполненную в программе AutoCad в формате DWG. Данная схема АВР выполнена на автоматических выключателях (АВ) выдвижного исполнения типа ВА55-43 344770-20УХЛ3 с электромагнитным приводом, производства «Курского электроаппаратного завода» (КЭАЗ). Схема подключения данного АВ представлена на рис.1.

Рис.1 – Схема подключения автоматического выключателя ВА55-43 с электромагнитным приводом

Включение АВР в работу

Для включения АВР в работу необходимо:

  • включить автоматические выключатели 1-SF, 2-SF;
  • включить автоматические выключатели1-QF1, 2-QF1;
  • переключатель выбора режимов SA1 должен находиться в положении «Авт.».

Питание цепей управления и сигнализации схемы

Питание вторичных цепей управления и сигнализации выполнено на напряжение ~220 В и в нормальном режиме осуществляется от силовых цепей Ввода 1. В этом случае катушка промежуточного реле KL1 находится под напряжением и контакты реле 11-14, 41-44 находятся в замкнутом положении.

В случае исчезновения напряжения на Вводе 1, питание цепей управления будет осуществляться от Ввода 2 через контакты 11-12, 41-42 реле KL1.

Контроль напряжения

Контроль допустимого уровня напряжения, правильного чередования, отсутствия слипания фаз и симметричного сетевого напряжения (перекоса фаз) выполняется реле контроля напряжения 1-KV, 2-KV.

Включение выключателя 1(2)-QF

Включение выключателя 1(2)-QF возможно, когда выполнится ряд условий, а именно:

  • переключатель выбора режимов SA1 должен находиться в положении «Авт.»;
  • на секции шин Ввода 1(2) присутствует напряжение, и реле 1(2)-KV находится под напряжением, соответственно контакты 6-8 разомкнуты и реле 1(2)-KLT1 находиться в отключенном состоянии;
  • секционный выключатель QF1 отключен, об отключенном состоянии выключателя QF1 сигнализирует реле KL4, в этом случае контакты 11-12(41-42) в цепи включения выключателя 1(2)-QF – будут замкнуты.
  • отсутствует блокирующий сигнал от выключателя 2(1)-QF из-за срабатывания защит, контакты 31-32 реле 2(1)-KL3 замкнуты.

Если все условия выполнены, то сработает реле 1(2)-KL1, и через контакты 11-14 кратковременно подастся сигнал на включение электромагнитного привода.

Кратковременная подача сигнала осуществляется реле 1(2)-KL3, которое при успешном включении выключателя размыкает своим контактом 11-12 цепь включения выключателя.

В случае успешного включения выключателя, загорится сигнальная лампа «1(2)-HLG1».

Отключение выключателя 1(2)-QF

При исчезновении напряжения на шинах Ввода 1(2), реле контроля напряжения 1(2)-KV отключается и через замкнутые контакты 6-8 пускает реле времени 1(2)-KT1, которое через заданную выдержку времени замкнет свои контакты 12-13 и подаст сигнал на включение промежуточного реле 1(2)-KLT1.

При срабатывании реле 1(2)-KLT1 через замкнутые контакты 21-24 реле 1(2)-KL3 сработает реле 1(2)-KL2, которое своими контактами 11-12 воздействует на отключение электромагнитного привода выключателя.

В случае успешного отключения выключателя, загорится сигнальная лампа «1(2)-HLR1».

Запуск АВР осуществляется при наличии следующих условий:

  • один из выключателей должен быть отключен;
  • наличие напряжения на противоположном вводе;
  • секционный выключатель должен быть отключен;
  • переключатель выбора режимов SA1 должен находиться в положении «Авт.»

В случае если один из вводов отключится при условии, что включен противоположный ввод, произойдет включение секционного выключателя QF1 через определенную выдержку времени.

Восстановление схемы питания

При восстановлении питания на исчезнувшем вводе и при наличии напряжения на противоположном вводе, произойдет мгновенное отключение секционного выключателя QF1 и включение ввода, где восстановилось напряжение.

Блокировка работы АВР

Пуск АВР блокируется, когда переключатель выбора режимов SA1 находится в положении «Ручное» и управление выключателями осуществляется кнопками.

СКАЧАТЬ

Всего наилучшего! До новых встреч на сайте Raschet.info.

Схема АВР на 2 ввода с секционным выключателем, Схема АВР на выключателях ВА55-43

Поделиться в социальных сетях

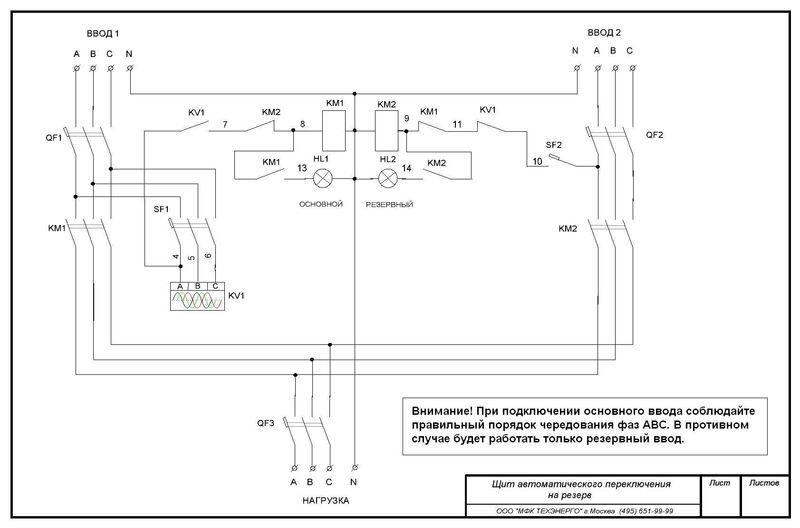

АВР на 2 ввода с секционным выключателем

Схема АВР на два ввода от трансформаторных подстанций с секционированием построена на базе автоматических выключателей с мотор-приводами, обеспечивающими автоматическое переключение вводов. В качестве логического устройства, управляющего работой схемы, используется программируемое реле EKF PRO-Relay.

Помимо данных устройств, в работе схемы задействованы реле контроля фаз для контроля фазных напряжений, симметрии и последовательности чередования фаз, автоматы питания цепей управления схемы АВР и мотор-приводов, промежуточное реле, через которое происходит переключение питания цепей управления либо с первого, либо со второго ввода, в зависимости от наличия напряжения на одном из них.

Автоматические выключатели оснащаются контактами состояния для сигнализации положения и контактами аварийного срабатывания.

Также в схеме задействованы переключатель выбора режимов работы ручной/автоматический, кнопка сброса ошибки АВР, лампы для индикации работы схемы.

Программируемое реле EKF PRO-Relay

Основное управление логикой работы осуществляется программируемым реле EKF PRO-Relay. Это позволяет добиться более гибкой реализации основных функций системы управления.

В данной схеме программируемое реле контролирует положение автоматических выключателей, обеспечивает включение-выключение вводов, с помощью него задаются и изменяются временные задержки на срабатывание выключателей, выполняются функции диагностики.

Кроме того, в случае необходимости, можно без лишних затрат изменить алгоритм работы схемы АВР, выводить необходимую информацию о работе АВР на верхний уровень по Modbus, правда для этого необходим дополнительный интерфейсный модуль.

В качестве программного обеспечения для PRO-Relay используется PRO-Design. Программу можно бесплатно скачать с официального сайта EKF.

Также для загрузки программы понадобится кабель ILR-ULINK, который необходимо будет приобретать отдельно.

Алгоритм работы схемы АВР

Вводной автомат QF1 питает секцию 1, QF2 питает секцию 2. В нормальном режиме работы каждый из подключенных к АВР потребителей получает питание от своей секции, при этом секционный выключатель находится в выключенном состоянии.

При пропаже питания на первом вводе, второй ввод запитывает, через секционный выключатель, секцию 1 и секцию 2 и соответственно наоборот, при пропаже питания на втором вводе, первый ввод, через секционный выключатель, обеспечивает питание секций 1 и 2.

АВР осуществляет свою работу в автоматическом режиме после подачи питания на программируемое реле согласно заложенному алгоритму, с 5 сек задержкой включения и отключения при пропаже и появления напряжения на одном из вводов и включение и отключение секционного выключателя.

При исчезновении напряжения на вводе 1 контакты реле KSV1 размыкаются, с 5 сек. задержкой подается команда на отключение автоматического выключателя QF1. Через определенный промежуток времени, включается секционный выключатель, при условии что:

  • Отключен вводной автомат QF1
  • Есть напряжение на вводе 2 (контакты реле KSV2 замкнуты)
  • Отсутствует сигнал Блокировка АВР
  • Переключатель выбора режимов работы SA1 в положении авто

При срабатывании выдается световая индикация на двери щита QF1 (Ввод1) – выкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – вкл. Если напряжение на вводе 1 появится раньше, чем истечет время задержки 5 сек, то команда на включение секционного выключателя не подается.

При восстановлении питания на первом вводе подается команда, с задержкой, на отключение секционного выключателя QF3. Затем приходит команда на включение вводного автомата первого ввода.

При восстановлении ввода выдается световая индикация на двери щита QF1 (Ввод1) – вкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – выкл.

При исчезновении напряжения на вводе 2 контакты реле KSV2 размыкаются, подается команда на отключение автоматического выключателя QF2. Весь процесс повторяется аналогично первому вводу.

При пропаже напряжения на обоих вводах контроллер отключается.

Блокировка работы АВР происходит при переключении мотор-приводов автоматических выключателей в ручной режим, при отключении QF1, QF2, QF3 по срабатыванию защиты по сигналу от контакта аварийного состояния, при неисправности блока управления АВР. При этом есть возможность перейти в ручной режим управления.

Сброс (квитирование) аварии осуществляется оператором методом отключения и включения питания контроллера, либо кнопкой на лицевой панели шкафа.

Задействованные входа-выхода программируемого реле

Входы DI

I1 – NO контакт реле контроля фаз KSV1
I2 – NO контакт реле контроля фаз KSV2
I3 – Переключатель SA1 (Ручной- Авто)
I4 – Кнопка SB1 Сброс ошибки (блокировки) АВР
I5 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF1
I6 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF1
I7 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF2
I8 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF2
I9 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF3
IA — Контакт аварийного срабатывания (Обозначение на схеме SY) QF3

Выходы DO

Q1 – Индикация Работа АВР в автоматическом режиме
Q2 — Индикация Работа АВР в ручном режиме
Q3 — Индикация Ошибка работы АВР
Q4 – Отключить мотор привод автоматического выключателя QF1
Q5 – Включить мотор привод автоматического выключателя QF1
Q6 – Отключить мотор привод автоматического выключателя QF2
Q7 – Включить мотор привод автоматического выключателя QF2
Q8 – Отключить мотор привод автоматического выключателя QF3
Q9 – Включить мотор привод автоматического выключателя QF3

 Схема АВР — Скачать

  Программа — Скачать
