Схемы подключения блока АВР-1/1 с автоматическим управлением запуском и контролем работы мобильной генераторной установки и ввода городской сети. На Рис.2 представлена одна из рабочих схем подключения блока управления АВР-1/1. Проводники, подключенные к блоку, отображены схематично, без привязки к конкретным клеммам. Компоновка достаточно проста в реализации и под силу пользователям даже с начальным уровнем электротехники. На Рис.3 изображена производная схема от схемы на Рис.2, с дополнительными элементами защиты, автоматическим зарядным устройством и с полной прорисовкой подключения проводников к клеммам контроллера АВР-1/1. У нас Вы можете заказать готовый к установке щит АВР с резервным вводом генератора собранный по схеме Рис.3 любой мощности или заказать монтаж и подключение под ключ. Как правило, вопрос по автоматизированному управлению вводом генератора и вводом сети возникает, когда пришлось столкнуться с рядом неудобств ручного управления вводами. Первоначально, для ручного управления, собирают, в большинстве случаях, самую простую схему на 2-х автоматических выключателях Рис.1. без элементов защиты. За основу будут взяты ввод 220В/50Гц городской однофазной сети 1, однофазный счетчик электроэнергии 2, автоматические выключатели А1 на 25 ампер с характеристикой С и автоматический выключатель А2 на 25 ампер с характеристикой В, подключаемая нагрузка 3(Дом) и однофазный бензиновый генератор с электростартером на 6,5 кВт позиция 4. Работает все очень просто. Когда есть напряжение в сети, оно проходит через счетчик 2, автоматический выключатель А1 к нагрузке 3. Автомат А2 выключен. При пропадании сети отключают автомат А1, запускают генератор 4 и включают автомат А2. Нагрузка подключена к генератору. Появилась сеть - выключают автомат А2, включают автомат А1 и глушат генератор. На Рис.2 изображены следующие элементы: 1 - ввод городской сети 230В/50Гц 2 - бытовой однофазный счетчик электроэнергии 3 - потребитель электроэнергии (нагрузка) 4 - автономная генераторная установка (бензиновый генератор с электростартером на 6,5 кВт) 5 - модуль управления АВР-1/1 (контроллер) А1 - автоматический выключатель 2-х полюсный (С25А) А2 – автоматический выключатель 2-х полюсный (В25А) В1 - выключатель нагрузки 2-х полюсный (32А) В2 – выключатель нагрузки 2-х полюсный (32А) КМ1 - контактор 3-х полюсной с дополнительным нормально-замкнутым контактом (25А 230В/АС3 1НЗ). КМ2 – контактор 3-х полюсной с дополнительным нормально-замкнутым контактом (25А 230В/АС3 1НЗ). УГ – жгут проводников управления генератором ( стартер, питание, заслонка, зажигание, топливный клапан) Позиции 1, 2, 3, 4, А1, А2 – остаются от схемы на Рис.1, поэтому нам потребуется все остальное. Выключатель нагрузки В1 (БАЙПАС): Служит для разрыва цепи сеть-дом при работе в автоматическом режиме и подключения сети к дому в ручном режиме. Ставим номиналом не меньше чем автоматический выключатель А1. Если не получится приобрести выключатель нагрузки – устанавливаем автоматический выключатель с номиналом выше чем у А1. Установлен А1 на 25 ампера с характеристикой С - ставим на 32 ампера с характеристикой С. Ставим мощнее, чтобы при перегрузках срабатывал автомат А1. Выключатели нагрузки В2 (БАЙПАС)(на Рис.3 обозначен Q3): На схеме выделен синим пунктиром. Служит для подключения генератора к дому в ручном режиме, при отключенном блоке АВР-1/1. В автоматическом режиме находится в разомкнутом состоянии. Ставим номиналом не менее автомата А2, если не получится приобрести выключатель – устанавливаем автоматический выключатель с номиналом выше чем у А2. Установлен А2 на 25А с характеристикой С - ставим С32А. Ставим мощнее, чтобы при перегрузках срабатывал автомат А2. Но есть и обратная сторона такого решения. Получается очень слабый узел по безопасности. Контакторы КМ1 и КМ2 будут с блокировкой от "встречного включения напряжения", а выключатель В2 будет обходить эту защиту. Лучшем решением, будет установить кнопки СТАРТ-СТОП на "самоподхвате" от дополнительного NO контакта контактора КМ2. Кнопки стоят дороже выключателя, но сохраняют защиту. Кнопки будут управлять принудительным включением/отключением катушки контактора КМ2 при работающем в ручном режиме генераторе. Контактор КМ1 берем малогабаритный промышленного назначения с категорией применения АС-3 и номиналом как и автомат А1 на 25А. Можно применять и модульные контакторы, но они, как правило, выпускаются с категорией применения АС-1, а под АС-3 их номинал нужно уменьшать в 3-4 раза. Промышленные контакторы дешевле модульных и позволяют расширять возможности автоматизации АВР за счет дополнительных приставок. Контактор К1 должен иметь вспомогательный нормально закрытый контакт для осуществления электрической блокировки от встречного напряжения. Установка механической блокировки, дополнительно увеличит степень защиты. Контактор КМ2 - выбираем с номиналом автоматического выключателя А2. Ставим на 25А. Используем рекомендации как и при выборе КМ1. Жгут управления генератором <УГ> - будет состоять из 7-ми одножильных, многопроволочных проводов типа ПУГВ сечением от 1 до 1,5мм2: •Стартер – 1 провод (на Рис.2/3 зеленый цвет). Управляет автоматическим включение стартера. Подключается к штатному плюсовому выводу реле стартера генератора через клеммный переходник. От контакта реле стартера (на фото указан стрелкой) проводник идет на дополнительно установленное промежуточное 12 вольтовое реле с током нагрузки от 30А на нормально разомкнутый контакт. Промежуточное реле управляется через клеммы контроллера 9-10. Пусковые токи на реле стартера достаточно высокие и промежуточное реле возьмет нагрузку на себя. •Питание – 2-а провода (на Рис.2 оранжевый цвет) Подключаются к аккумулятору генератора, т.к. контроллер питается от постоянного напряжения 12В. Один провод подключаем к плюсовой клемме расположенной на реле стартера (указана на фото стрелкой) а второй к массе (минус) генератора расположенной на картере левее. Можно подключить к любому 12 вольтовому источнику резервного питания постоянного тока. Еще один важный момент при работе в ручном режиме переключения! При переходе на ручной режим переключения вводами, необходимо обесточить клемму 19 питания блока АВР-1/1. Это полностью отключит автоматику. На схеме Рис.3 этот выключатель обозначен Q1. Можно отключать путем отсоединения проводника питание от одной из клемм модуля или клеммной колодки. •Зажигание - 1 провод (на Рис.2/3 голубой цвет). Служит для автоматического управления разрешением работы/глушения генератора. Подключается к проводу (обычно желтого цвета) датчика реле уровня масла (указан стрелкой на фото). Управляется через контакты 24-25 контроллера АВР-1/1 и промежуточное 12VCD реле на 20-30А с нормально-закрытым контактом, на схеме Рис.3 обозначено К2. Для разрешения работы контакт размыкается. Глушится генератор замыканием контакта. •Заслонка- 2 провода (на Рис.2/3 желтый цвет). Управляет положением воздушной заслонки карбюратора при пуске генератора через электропривод. Сам привод приобретается отдельно или заказывается у нас. Достаточно установить автомобильный 2-х проводной привод. Его усилия и хода штока, в большинстве случаев, достаточно для перемещения заслонки в крайние положения. Устанавливается он на раму генератора или кронштейн карбюратора, зависит от модели генератора, и через тягу управляет перемещением заслонки. На фото привод установлен на раму генератора через переходник и управляет воздушной заслонкой типа «рычаг». Обычно хватает крепежа из комплекта, идущего к электроприводу. АВР-1/1 самостоятельно меняет полярность на проводах управления и тем самым управляет электромотором механизма привода. •Топливный клапан – 1 провод (на Рис.2 фиолетовый цвет). Управляет закрытием подачи топлива на ЭМ клапане при отключенном генераторе. Сам клапан приобретается отдельно или заказывается у нас. Мощность катушки клапана выбираем минимальную 7-10 Вт. Чем мощней - тем будет сильнее греться, и придется решать задачу снижения температуры. Плюсовой проводник от электромагнитного клапана подключаем к плюсу батареи генератора. Минусовой проводник от клапана идет через нормально открытый контакт промежуточного реле К2 (см. Рис.3) и далее на минусовую клемму. При включении контроллером команды "разрешения работы" сработает промежуточное реле К2, замкнется нормально открытый контакт и откроет топливный клапан. Топливо начнет поступать в карбюратор, подготавливая генератор к запуску. После "глушения" генератора, реле К2 отключится, контакты разомкнутся и подача топлива будет перекрыта. Устанавливать или нет электромагнитный клапан каждый решает самостоятельно. При автоматическом управление, топливный кран на баке будет открыт постоянно и если игла клапана поплавковой камеры карбюратора не перекроет подачу топлива, произойдет утечка топлива. Размещаем перечисленные элементы, кроме клапана и привода, в электрическом щите подходящего размера, производим подключение проводников. Сам алгоритм работы блока АВР-1/1 описан на странице с техническим описанием. Подключаем ввод сети, в точке ( см. Рис.2) после автоматического выключателя А1 и перед выключателем В1, подключаем ввод генератора в точке после выключателя В1. Устанавливаем перемычку на клеммы 11-12 контроллера АВР-1/1 (См. Рис.3), для установки режима NO_IC6000 и возврата воздушной заслонки после запуска генератора. Для перехода в автоматический режим управления выключаем выключатель нагрузки В1, подаем напряжение питание постоянного тока =12В на модуль АВР-1/1. Для отключения автоматики, проделываем все в обратной последовательности. Все! Теперь можно наслаждаться автоматически управляемым вводом резервного питания генератора, не беспокоится за "скачки" и "просадки" напряжения в сети и генераторе, т.к АВР-1/1 следит за всем. Сомневаетесь в правильности выбора ? Сложная задача ? Нужна техническая консультация ? Оставьте запрос, нажав на кнопку КОНСУЛЬТАЦИЯ, и наш технический специалист свяжется с Вами и поможет разобраться. centros.ru
Техника компании СКАТ успешно решает проблему бесперебойного аварийного энергообеспечения. Для этого существует блок АВР (автоматического ввода резерва): через него генератор можно подключить к электрощитку, и в случае отключения электричества в центральной сети, блок сам подаст команду на включение генератора. После возвращения централизованного электричества блок остановит генератор, и он перейдет в режим ожидания. Все это происходит без участия человека. Увидеть подробности можно в ролике «Генератор с автозапуском».
Генераторы с автоматическим вводом резерва необходимы в загородном доме, а также в придорожных кафе, мотелях, на АЗС – там где электричество нестабильно.
Обычно блоки АВР приобретают отдельно и подключают к генераторам через специальное гнездо. Но есть модели, в которых блок уже встроен. Отличить их можно по обозначению «Авто» или «ATS» в маркировке.
Чтобы система работала стабильно, необходимо соблюсти некоторые условия. Главное из них – грамотное подключение. Нужно выбрать только необходимые потребители: насосы системы отопления, холодильник, сигнализацию, минимальное освещение. Доверьте подключение генератора по этой схеме опытному электрику.
Электроприборы, которые подключаем к резервному питанию, выделены в отдельную цепь. Подключить их лучше через розетку на 32А – с нее можно снять всю мощность.
Остальные электроприборы остаются подключенными к городской сети.
Фаза монтируется через автоматический предохранитель.
Внимание! Обязательно подключите заземление!
Генератор автоматически запустится при температуре от +40 ºC до -10 ºС. Поэтому устройство обычно устанавливают в подвале или гараже.
Чтобы генератор не подвел в самый ответственный момент, необходимо периодически проверять его боеготовность.
Генераторы с автоматическим вводом резерва – отличная возможность застраховать себя от аварийного отключения электричества. Вы можете спокойно оставить загородный дом, зная, что он под защитой, а ваш бизнес продолжит работу, пока все остальные будут сидеть без света.

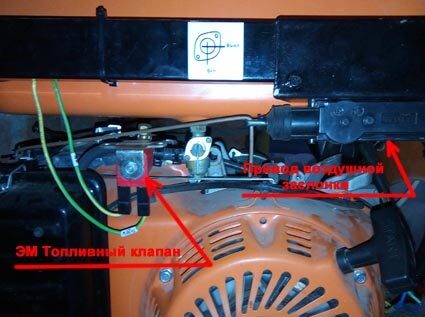

shop-skat.ru ООО «Независимые энергетические системы» на протяжении многих лет занимается производством блоков АВР для генераторов на базе контроллеров собственного производства. В состав контроллера входят высококачественные комплектующие, что обуславливает высокую надежность наших блоков АВР. Блок АВР серии БУГ в случае пропадания напряжения основной сети обеспечивает автоматический запуск электрогенератора управляя топливным клапаном, стартером, приводом воздушной заслонки бензогенератора / предпусковым подогревом свечи дизельгенератора, прогрев электрогенератора до рабочей температуры и автоматический ввод резерва электрогенератора (подключение нагрузки). При появлении напряжения сети блок АВР автоматически отключит нагрузку от электрогенератора, обеспечит охлаждение электрогенератора и его остановку. К блоку АВР возможно подключить GSM-модем. Благодаря этому появляется возможность дистанционно контролировать и управлять электрогенератором. В состав блока АВР электрогенератора входят: nesgen.ru Каждый, кто задумывается о надежности электроснабжения понимает, что даже 2,3,4 ввода питания от электросети не сможет на 100% избавить от рисков полного обесточивания потребителей (вспомнить хотя бы недавние аварии в энергосистемах Москвы, Санкт-Петербурга и других городов России) Максимальную надежность может обеспечить только резервный ввод от собственных источников электроснабжения, к которым можно отнести однофазные и трехфазные дизельные генераторы ДГУ, бензиновые генераторы, источники бесперебойного питания и даже целые дизель-генераторные электростанции ДЭС (вариант для крупных предприятий и производств). И даже если вы потратили большую сумму денег и купили генератор - этого все равно недостаточно, нужно чтобы он работал в автоматическом режиме, запускался/отключался по управляющим сигналам и работал в паре с другими вводами. Для управления работой дизель-генератора необходим специализированный щит АВР для генератора, который у разных производителей звучит по-разному: АВР ДЭС, АВР ДГУ, блок АВР для генератора, или просто щит управления для генератора. Щиты АВР для запуска генератора на 2 ввода и АВР на 3 ввода имеют свои особенности, которые описаны ниже. Щит автоматического ввода резерва работает в 2 режимах: автоматический/ручной. По умолчанию выставляется автоматический режим работы АВР. С помощью переключателя можно перевести на ручной режим работы. Управление запуском-отключением генератора осуществляется при помощи кнопок. Главным элементом блока управления АВР для ДЭС является реле напряжения/контроля фаз которое непрерывно контролирует параметры сетевого напряжения и выдает команды на переключение вводов АВР на 3 ввода с ДГУ - необходимое условия для введения в эксплуатацию потребителей 1й категории надежности. Для более сложных систем управления (АВР с секционированием или когда нужно синхронизировать работу нескольких генераторов) используются программируемые реле Zelio Logic или Siemens Logo. Более подробно о синхронизации дгу написано в специальной статье. Простые щиты АВР для запуска генератора ДГУ ненамного дороже вариантов с питанием от 2х электросетей. Итоговая цена зачастую зависит от дополнительных требований по автоматизации, индикации параметров генератора, дистанционного управления по GSM, слежения за качеством электроэнергии и др. Самыми бюджетными щитами для запуска генератора являются щиты с реверсивным рубильником, которые сработают только при ручном запуске генератора и ручном переключении рубильника. Такие варианты подходят только для дач, коттеджей и небольших магазинов. С этими и другими ценами на АВР для ДЭС можете ознакомиться в нашем прайс-листе. www.elektro-portal.com Если Вы собрались купить резервный дизель-генератор (ДГУ) с автозапуском на случай перебоев электричества в основной электросети – купить дизельную электростанцию – то готовьтесь, что цена его будет несколько выше стандартной комплектации. Минимум, что Вам придется дополнитель приобрести – это устройство автоматической подзарядки стартерных АКБ, автоматический электроподогреватель двигателя и самое главное - купить систему автоматического ввода резерва – или как ее еще называют – панель автоматического переключения нагрузки (ATS – automatic transfer switch, устройство автоматического ввода резерва / устройство АВР, шкаф автоматического ввода резерва / шкаф АВР, щит автоматического ввода резерва для генератора / щит АВР, модуль / блок автоматического ввода резерва). Цена АВР практически прямо пропорциональна максимальной силе тока (электрической мощности). Причем – обратите внимание, что максимальная сила тока для АВР определяется не по параметрам резервой ДЭС, а исходя из номинальной силы тока резервируемой сети на объекте (параметрам нагрузки). Купив резервную дизельную электростанцию - Вы будете обеспечены полностью автоматизированным резервным источником электроэнергии, который за 10-20 секунд обеспечит восстановление электричества в Вашей сети (время для запуска двигателя и выхода на необходимую мощность). Если же для Вас недопустим и такой короткий перерыв электроснабжения, то поставляемый резервный дизель-генератор с автозапуском может быть интегрирован с источником бесперебойного питания необходимой мощности. Автомат ввода резерва необходим для автоматического запуска резервной электростанции и переключения на нее нагрузки (потребителя) при исчезновении тока / отклонении параметров тока в основной электросети, а также обратного автоматического переключения нагрузки и остановки резервной ДЭС при восстановлении параметров сети. Для этого шкаф автоматического ввода резерва электростанции постоянно контролирует параметры магистральной электросети. Специалисты Компании Дизель подберут Вам оптимальную комплектацию резервной дизельной электростанции – с оптимальной ценой и максимальной эффективностью. При необходимости – создадим интегрированную систему из источника бесперебойного питания и «подхватывающего» резервного генератора. Покупая у нас ДГУ с устройством автоматического ввода резерва – Вы приобретаете надежный автономный источник электроснабжения для своего объекта, который Вас точно не подведет - будет страховать Ваше электроборудование многие годы после покупки. accessories.comd.ruСхема компоновки запуска генератора с блоком АВР-1/1. Схема авр для генератора с системой запуска
Описание схемы подключения запуска генератора с блоком управления АВР-1/1
Начало пути.
Собираем автоматику АВР.
Начинаем подключать автоматику на базе контроллера АВР-1/1 к уже имеющейся схеме Рис.1. Предложенная схема на Рис.2 позволяет это сделать достаточно безопасно и полностью автоматизировать процесс ввода резервного питания, управлять работой генератора, контролировать напряжение в сети и на резервном вводе, а также, при необходимости, отключать всю автоматику АВР и переключать нагрузку вручную к городской сети или генератору. Есть желание собрать более универсальное решение АВР, ориентируйтесь на схему Рис.3.
Что ставим? Для чего?

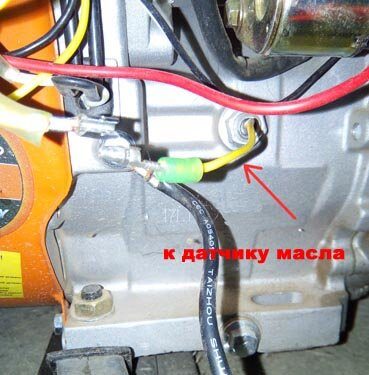

Схема подключения бензиновых генераторов с блоком АВР
АВР для генератора, автозапуск генератора
Основные функции
Сводная таблица характеристик
БУГ-Light 32 БУГ-Light 63 БУГ-Basic БУГ-Pro БУГ-Elite Мах. мощность трехфазной сети/генератора до 15кВт до 30кВт до 30кВт до 30кВт до 30кВт Мах. мощность однофазной сети/генератора до 7.5кВт до 15кВт до 15кВт до 15кВт до 15кВт Напряжение,В 220/380 220/380 220/380 220/380 220/380 Максимальный коммутируемый ток,А 32 63 63 63 65 Производитель контактора IEK КЗЭ Кашин КЗЭ Кашин КЗЭ Кашин Shneider Electric Зарядное устройство да, до 5А да, до 5А да, до 5А да, до 5А да, до 5А Встроенный байпас да да да да да Встроенный дисплей нет нет нет да нет Встроенный GSМ-модем нет нет нет нет да Еженедельный тестовый запуск да да да да да Режим Работа-отдых да да да да да Счетчик моточасов, время до ТО да да да да да Контроль температуры двигателя да да да да да Контроль аккумулятора ИБП нет нет да да да Подключение к ПК(USB->RS485) да да да да да Подключение внешнего дисплея(БИП-1) да да да да да Установка GSM-модема да да да да нет Габариты(ШиринаXВысотаXГлубина),мм 400x400x155 400x400x155 400x500x155 400x500x155 400x500x155 Вес, кг 15 19 25 25 25 Степень защиты IP31 IP31 P31 P31 P31 Отличительные особенности
В состав блока входят высококачественные силовые ключи(контакторы) с механической и электрической защитой от встречных токов российского производства.
Установлено мощное зарядное устройство аккумуляторной батареи электрогенератора.
Возможность контроля температуры картера двигателя бензинового генератора с целью управления воздушной заслонкой в зависимости от температуры двигателя, прогрева двигателя электрогенератора перед подключением потребителей, защиты двигателя от перегрева.
Возможность установки GSM-модема. Благодаря нему появляется возможность дистанционно посредством SMS-сообщений запускать/останавливать электрогенератор, контролировать режим работы блока, считывать телеметрические данные(напряжения по фазам, моточасы, время до технического обслуживания, заряд аккумуляторной батареи и т.д), настраивать ВСЕ параметры и константы блока АВР(количество попыток запуска, задержки на запуск останов электрогенератора, время еженедельного тестового запуска и т.д.)
Возможность подключения блока к персональному компьютеру по интерфейсу RS485 для настройки параметров и констант, считывания текущих измерений и т.д.
Встроенный байпас. В случае выхода из строя управляющего контроллера, существует возможность в ручную запустить электрогенератор переключить потребителей на резервную линию в случае пропадания основной сети.
Принудительный запуск/останов электрогенератора Пользователем с тумблера на блоке АВР.
Гриб «Аварийный стоп». Принудительный останов генератора в случае возникновения нештатной ситуации с блока АВР. Сборка электрощитового оборудования. Примеры работ:Щит АВР для генератора ДГУ
ОписаниеКраткий алгоритм работы щит управления генератором с АВР (на примере АВР на 2 ввода с дгу на контакторах)
Схема АВР на 2 ввода с ДГУ
Схема АВР на 3 ввода с ДГУ
АВР для генератора цена
Наиболее популярные мощности АВР ДЭС
Реализованные проекты
Автоматический ввод резерва
Устройство автоматического ввода резерва – блок АВР собственной разработки Компании Дизель выполняется в отдельном шкафу (шкаф АВР / щит АВР), который может быть установлен на раме резервной ДЭС стационарного исполнения, в контейнере либо отдельно от резервного генератора. Обратите внимание: при поставке АВР для генератора в кожухе, шкаф АВР размещается за пределами кожуха, необходимая длина силовых кабелей определяется Заказчиком индивидуально. Шкаф АВР устанавливается в качестве стандартного оборудования на все резервные ДЭС с автоматическим запуском.
