Улучшенная схема подключения трёхфазного электродвигателя к однофазной сети 220 В. « ЭлектроХобби

Блог Принципиальные Cхемы

Поскольку трёхфазные асинхронные электродвигатели довольно широко распространены и имеют определённые преимущества, они очень часто используются на практике. Но, к сожалению, не всегда имеется возможность запитать его от трёхфазного источника. В этом случае поможет небольшая собранная схема. Как Вы должны знать, у трёхфазного электропитания значение напряжений его фаз относительно друг друга сдвинуты на 120 градусов и напряжение между ними равно 380 В. Если, это представить в замедленном времени, то получится нечто похожее на перетекание максимального значения между этими тремя проводами. Если подключить к таким проводам три катушки и их собрать в треугольник, то будет создаваться вращающееся электромагнитное поле. Благодаря ему, и работает электродвигатель.

В быту наиболее распространённым электропитанием является 220 В. Оно образовано между двумя проводами — фазой и нулём. Если в трёхфазном напряжение «бегало» между тремя проводами, то в однофазное питание такого эффекта не даст. Да и куда девать ещё один контакт от электродвигателя (ведь у асинхронных электродвигателей имеется 3 провода для подключения и плюс ещё земля). Вы должны помнить из основ электротехники, что конденсаторы умеют делать сдвиг по фазе. Это нам и понадобится в схеме подключения нашего трёхфазного электродвигателя к однофазной сети. Теперь давайте перейдём к самой схеме и посмотрим, как она работает.

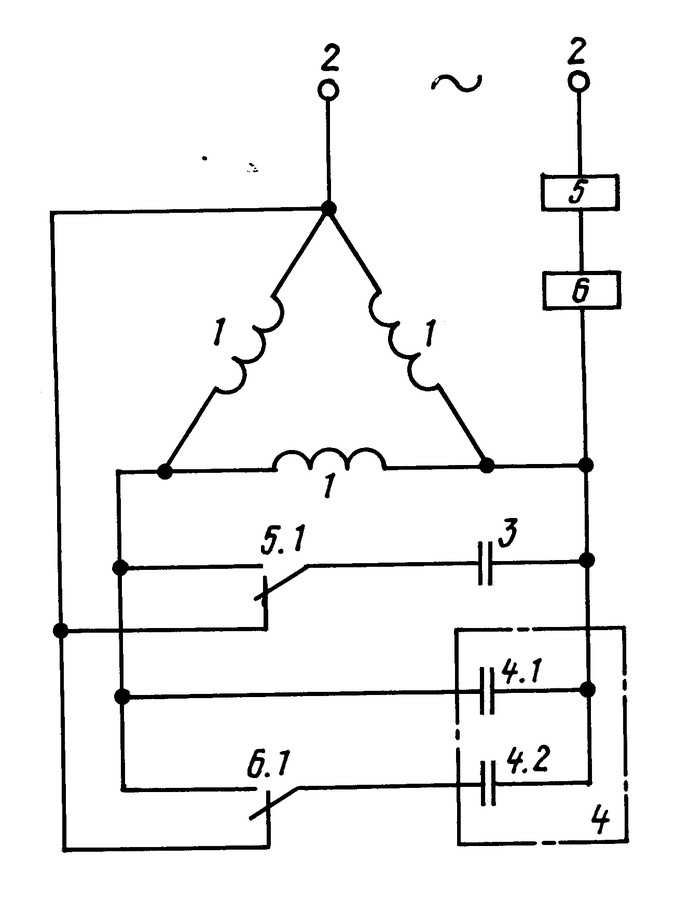

Всю схему условно поделим на две части. Первая осуществляет включение и выключение по средствам простой схемы магнитного пускателя. Нажав на кнопку ПУСК, мы замыкаем цепь и пускатель срабатывает, становясь на самозахват (его контактом, что находится под кнопкой ПУСКА), тем самым подав напряжение на вторую часть схемы. Следовательно, кнопкой СТОП, эта схема выключается. Пр — это предохранитель (с ним будет надёжней). Вторая часть электрической схемы подключения трехфазного электродвигателя к однофазной сети представлена конденсаторами разгона (С2), работы (С1), шунтирующим резистором (R1 = 470 кОм), переключателем направления вращения и кнопкой разгона. Итак, конденсатор C1 служит для создания эффекта трёхфазной сети, а для чего нужен С2 и R1?

У асинхронных двигателей есть один недостаток, это «тяжкий» начальный момент запуска (а в нашем случае ещё и с пониженным напряжением). При определённой нагрузке на валу электродвигателя, просто подав на него напряжение, у него не хватит сил для разгона (будет гудеть и нагреваться). Для того чтобы избежать подобного явления и был введён ещё один конденсатор (С2) задача которого вывести электродвигатель на нормальный режим работы. Разгон нужен в течение небольшого промежутка времени (около 4-8 сек). Для упрощения и удобства была запараллелена кнопка «разгона» с кнопкой «ПУСК» (понадобится спаренная кнопка). Для включения схемы необходимо нажать ПУСК и подержать его до тех пор, пока электродвигатель наберёт нужные обороты. Так как емкости оставляют некоторый заряд на себе после снятия напряжения, что может поразить Вас, был введён резистор R1, задача которого разряд С2. С1 разрядится через обмотку двигателя.

И последнее, что можно сказать, это о возможности менять направление вращение нашего электродвигателя. Если знаете или помните, то для изменения направления вращения трёхфазного электродвигателя требуется всего лишь поменять два провода местами. В нашей схеме подключения трёхфазного электродвигателя к однофазной сети нужно перебросить только контакт конденсатора на второй питающий провод. Для этого в схеме стоит переключатель (Направление). На этом тема, схема подключения электродвигателя (3 фазный) к однофазной сети, окончена.

Видео по этой теме:

P. S. Не забывайте, что подключая трёхфазный электродвигатель, рассчитанный на напряжение питания 380 В. к сети 220 В., естественно будет потеряна мощность. Она будет примерно равняться 50 — 60% от номинальной мощности.

Пуск трехфазных асинхронных двигателей | Эксплуатация электрических машин и аппаратуры | Архивы

Страница 10 из 74

При включении трехфазных асинхронных двигателей в сеть возникает вопрос о схеме соединения фаз статорной обмотки. В коробке выводов двигателя обычно шесть концов от трех фаз, что позволяет включать двигатель на два разных напряжения. Выбор схемы соединения — звездой или треугольником фаз двигателя зависит от номинального напряжения сети и номинального напряжения двигателя.

Схему соединения нужно выбрать такую, чтобы на фазу статорной обмотки приходилось номинальное напряжение. Напряжение на фазе двигателя по схеме звезда в 1,73 раза меньше напряжения сети, а по схеме треугольник напряжение на фазе двигателя равно напряжению сети. Так, двигатель с напряжением 380/22С в по схеме звезда должен включаться в сеть с напряжением 380 в и по схеме треугольник — в сеть с напряжением 220 в.

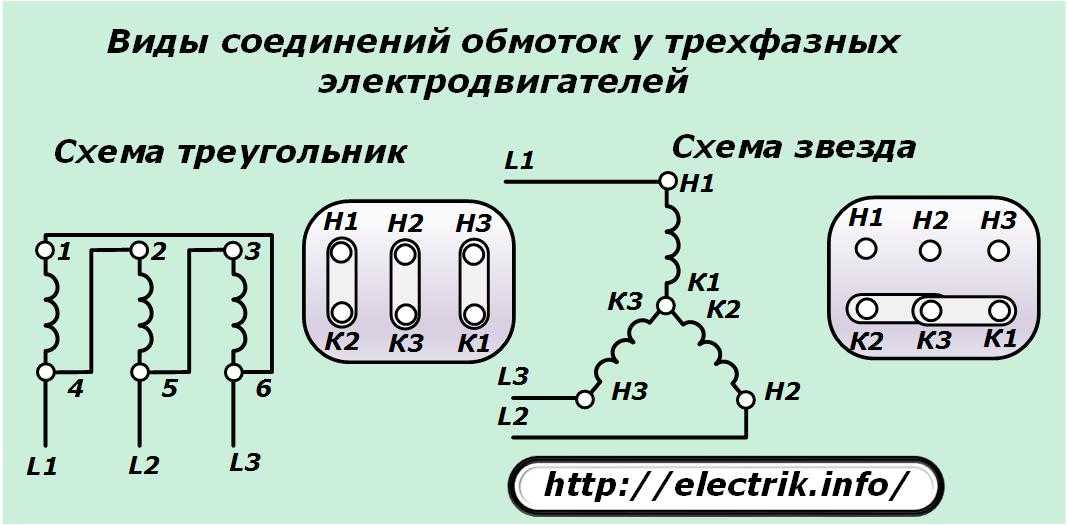

Если выводы фаз имеют обозначения, то соединение по схеме звезда пли треугольник не представляет трудностей. Чтобы фазы соединить звездой, нужно концы С4, С5 и С6 соединить в одну точку, а к началам фаз С1, С2 и С3 подвести напряжение сети. Для соединения фаз обмотки двигателя в треугольник нужно конец одной фазы С4 соединить с началом другой фазы С2, а конец ее С5 соединить с началом третьей фазы С3, конец которой С6 соединить с началом первой фазы. В результате получается три точки (вершины): С1 — С6; С2 — C4 и С3 — С5 к которым подвести напряжение сети.

Труднее со схемами соединения фазных обмоток при отсутствии маркировки выводных концов.
Выводы фаз обмотки проходят через два отверстия в корпусе, в одном из них при правильном распределении выводов будут начала, в другом — концы фаз. Соединение обмотки в звезду в этом случае не представляет трудностей: нужно три вывода из любого отверстия соединить в одну точку. Для соединения схемы треугольником нужно с помощью контрольной лампы определить парные выводы, принадлежащие каждой фазе, и соединить треугольник, помня, что в данном отверстии три начала, в другом — три конца фаз.

Если через три отверстия в корпусе двигателя выходят по два вывода в каждом, один из которых является началом одной фазы, а другой концом следующей фазы, то для получения схемы треугольник необходимо попарно соединить выводы из каждого отверстия. Для соединения схемы в звезду нужно с помощью контрольной лампы определить выводы, принадлежащие каждой из фаз. Затем по одному выводу из каждого отверстия, принадлежащего трем разным фазам, надо соединить в одну точку.
В случае незамаркированных выводов обмотки, выходящих без всякой системы из корпуса двигателя, для правильного соединения схемы можно поступить следующим образом: контрольной лампой определяют выводы каждой фазы, произвольно придав им начало и конец. Далее соединяют соответствующую схему обмотки и включают двигатель в сеть. Если двигатель нормально «не разворачивается», то переключают (перевертывают) одну из фаз и подают питание. Если двигатель все же «не разворачивается», то перевернутую фазу включают по-старому, а другую фазу перевертывают и включают двигатель. После трех таких присоединений исправный асинхронный двигатель нормально «разворачивается».

Пусковые свойства асинхронных двигателей оценивают пусковыми характеристиками:
величиной пускового тока Iп или его кратностью К i, величиной пускового момента Мп или его кратностью продолжительностью и плавностью пуска; экономичностью пусковой операции, то есть сложностью схемы пуска; стоимостью пусковой аппаратуры.

Пуск асинхронных двигателей с фазным ротором осуществляют с помощью пускового реостата, включаемого в цепь роторной обмотки через щетки и контактные кольца при подключении к статору полного напряжения сети (рис. 33). Введение сопротивления в цепь ротора уменьшит пусковой ток и увеличит’ пусковой момент двигателя.
Пусковой реостат увеличивает общее активное и полное сопротивление роторной цепи. Поэтому уменьшается ток ротора при пуске, что уменьшает пусковой ток двигателя (в статоре).

Пусковой момент двигателя имеет выражение

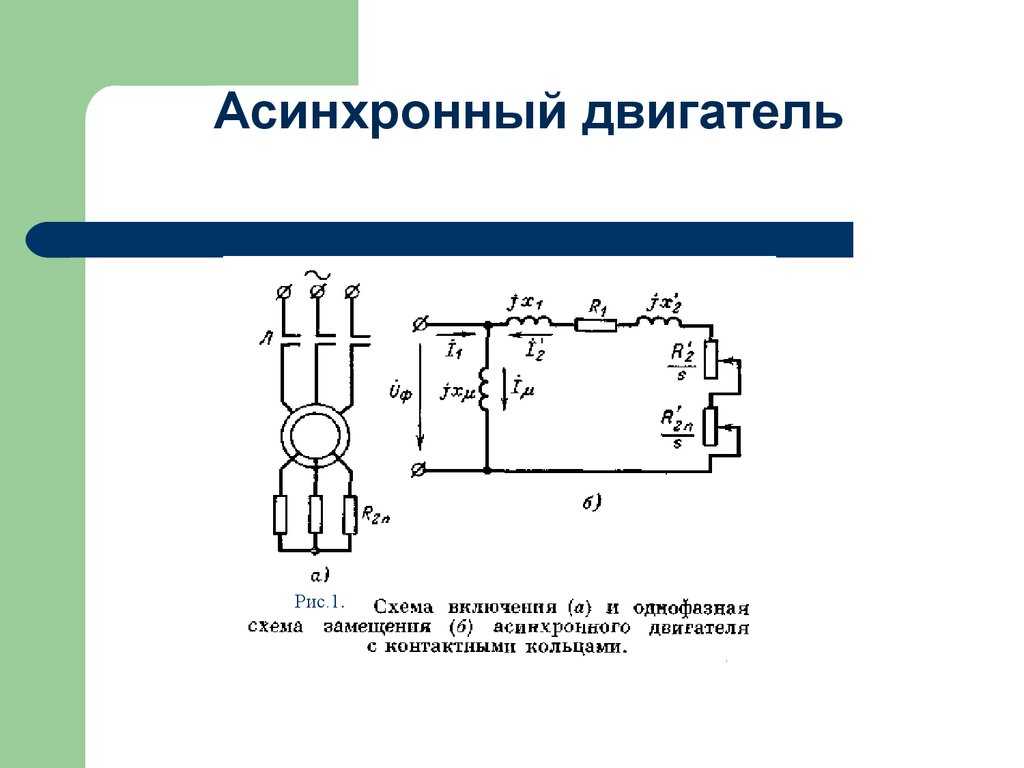

Рис. 33. Схема пуска фазного асинхронного двигателя.

При наличии пускового реостата пусковой ток ротора уменьшается, cos Ψ2π за счет введенного активного сопротивления увеличивается. Кроме этого, несколько увеличивается магнитный поток вследствие уменьшения пускового тока. В результате пусковой момент двигателя увеличивается по сравнению с пуском без пускового реостата.
При разбеге двигателя скорость ротора увеличивается, скольжение, э. д. с. и ток ротора уменьшаются Это вызывает уменьшение момента двигателя. Чтобы не затягивать пуск, нужно выводить сопротивление пускового реостата отдельными ступенями (или плавно), чтобы ток ротора при пуске был бы примерно постоянным, а момент двигателя — близким к максимальному. После полного выведения пускового реостата контактные кольца коротко замыкаются и на этом пуск двигателя закапчивается. В двигателях средней и большой мощности есть щеткоподъемный механизм, с помощью которого поворотом рукоятки кольца замыкают накоротко и поднимают щетки.

Малый пусковой ток и большой пусковой момент — достоинство фазных асинхронных двигателей перед короткозамкнутыми.

Пуск асинхронных короткозамкнутых двигателей осуществляется при полном номинальном и пониженном напряжении на обмотке статора.
Прямой пуск короткозамкнутых двигателей (рис 34) характеризуется простотой операции. Для пуска достаточно подать напряжение на статорною обмотку включением рубильника, магнитного пускателя.

Существенный недостаток этого способа — большой пусковой ток, он превышает номинальный в 4—7 раз. Большой ток при прямом пуске асинхронного двигателя не опасен для обмотки статора, так как пусковой ток протекает кратковременно, температура нагрева обмотки не успевает достичь значительной величины.

Рис. 34. Схема прямого пуска короткозамкнутого двигателя.

Большой пусковой ток вызывает большую потерю напряжения в питающей сети. Колебание напряжения в сети отрицательно отражается на других потребителях этой сети, особенно это нежелательно при частых пусках двигателей. Включенные лампы сильно уменьшают свой накал, работающие двигатели уменьшают момент и могут остановиться, их перегрузочная способность уменьшается в зависимости от квадрата снижения напряжения. Кроме того, пускаемый двигатель при тяжелых условиях может «не развернуться». В связи с увеличением мощности источников питания и улучшением сетей прямой пуск короткозамкнутых асинхронных двигателей в настоящее время самый распространенный.
Другие способы пуска короткозамкнутых асинхронных двигателей вызывают уменьшение пускового тока, что достигается уменьшением напряжения на фазе статорной обмотки.

Реакторный способ пуска (рис. 35) осуществляется с применением индуктивного сопротивления. Запускают двигатель так.

Сначала замыкают рубильник 1, ток к статору течет через реактор. Величина пускового тока в этом случае меньше, чем при прямом пуске, так как к двигателю подводится пониженное напряжение за счет потери напряжения в сопротивлении реактора. После разворота ротора реактор шунтируют включением рубильника 2 и на двигатель подают полное напряжение сети.

Недостаток этого способа тот, что уменьшение пускового тока двигателя сопровождается значительным уменьшением пускового момента. Пусковой ток зависит от напряжения в первой степени, а пусковой момент — от квадрата напряжения. Например, если пусковой ток уменьшился в два раза, то пусковой момент уменьшится в четыре раза.

Для уменьшения пускового тока с помощью реактора в общем случае в а раз в сравнении с током прямого пуска двигателя сопротивление реактора подсчитывают по формуле:

где ф — номинальное фазное напряжение двигателя;

Iп — ток двигателя при прямом пуске.

Рис 36. Схема автотрансформаторного пуска двигателя: 1, 2, 3 — рубильники.

Реакторный пуск применяют там, где важно уменьшить пусковой ток, а величина пускового момента не имеет существенного значения.

Автотрансформаторный способ пуска осуществляется от трехфазного автотрансформатора (рис. 36).
Пускают двигатель в такой последовательности. Замыкают рубильник 1, часть обмотки автотрансформатора в этом случае как реактор, двигатель начинает вращаться, если момент сопротивления небольшой.

Затем замыкают рубильник 3, соединяющий звездой обмотки автотрансформатора, и к статору подводят напряжение меньше, чем в сети, в коэффициент трансформации Ка раз. Когда двигатель «развернется» до полного числа оборотов, размыкают рубильник 3 и замыкают рубильник 2 и к двигателю подводят полное напряжение сети.

Рис. 37. Схема пуска асинхронного двигателя переключением обмотки статора со звезды на треугольник.

Автотрансформатор позволяет уменьшить пусковой ток, который потребляет двигатель из сети в К раз. Напряжение на статорной обмотке уменьшается в Ка раз, а пусковой момент в К а раз, то есть при автотрансформаторном пуске ток и момент уменьшаются в одинаковой мере, что выгодно отличает его от реакторного пуска.
Автотрансформатор используют очень кратковременно, в период пуска. Поэтому плотность тока в его обмотках можно допускать значительно большую, чем при работе в обычном режиме. Сложность схемы и большая стоимость аппаратуры ограничивают применение автотрансформаторного пуска лишь двигателями большой мощности.

Рис. 38. Короткозамкнутые двигатели с улучшенными пусковыми свойствами:

а — паз двигателя с двойной клеткой и потоки рассеяния; б — паз двигателя с глубоким пазом и потоки рассеяния; в — распределение пускового тока в стержнях глубокопазного двигателя.

Пуск переключением обмотки статора со звезды на треугольник (рис. 37) применяют для двигателей, работающих при соединении треугольником. Перед пуском двигателя переключатель П ставят в положение звезды, обмотка статора оказывается соединена звездой. Затем включают рубильник Р и двигатель «раскручивается». После того как ротор двигателя развернется до скорости, близкой к номинальной, переключатель быстро переводят в положение треугольник.
Этот способ пуска уменьшает пусковой ток в три раза, но и пусковой момент уменьшается также в три раза. Пуск двигателя переключением статорной обмотки со звезды на треугольник равноценен автотрансформаторному пуску с коэффициентом трансформации автотрансформатора 1,73. Значительное снижение пускового момента ограничивает применение этого способа лишь для двигателей, пускаемых в холостую или под очень незначительной нагрузкой.

В ряде случаев пусковые характеристики асинхронных двигателей с нормальной клеткой не удовлетворяют требования, что привело к созданию двигателей с улучшенными пусковыми свойствами, большим пусковым моментом при малом пусковом токе.

Двигатели с двойной клеткой.

Ротор такого двигателя с двумя клетками: наружной (пусковой) и внутренней (рабочей), отделенные узкой щелью (рис. 38).
Пусковую клетку делают малого сечения из бронзы или латуни. Рабочую клетку делают большого сечения из меди. Как видно из распределения потоков рассеяния (рис. 38, а), пусковая обмотка обладает малым, рабочая — большим индуктивным сопротивлением.

При пуске момент двигателя обусловлен главным образом пусковой клеткой. По мере разбега двигателя частота в роторе уменьшается, снижается индуктивное сопротивление. Токи в клетках распределяются обратно пропорционально активным сопротивлениям: в рабочей клетке больше, чем в пусковой. В рабочем режиме момент двигателя обусловлен главным образом током нижней клетки. В момент включения двигателя в сеть, когда частота в роторе равна частоте сети, в рабочей клетке за счет большого индуктивного сопротивления ток небольшой, а в пусковой обмотке за счет большего активного сопротивления ток малый. Сравнительно малые токи в роторе обусловливают не очень большой ток статорной обмотки при пуске двигателя. Двигатели с двойной клеткой имеют кратность пускового тока Кi =3—5,5 и кратность пускового момента Кп = 1—3.

Двигатели с глубоким пазом

Двигатели с глубоким пазом имеют узкие и высокие стержни, уложенные в соответствующего сечения пазы ротора (рис. 38, б). В глубоком пазу отдельные элементы стержня по его высоте сцеплены с разным потоком рассеяния, что приводит к вытеснению тока из нижней в верхнюю часть стержня (рис. 38, в). Вытеснение тока тем эффективнее, чем больше частота в роторе. В момент пуска двигателя частота в роторе равна частоте сети. Поэтому вследствие вытеснения ток будет протекать, главным образом в верхней части стержня. В этом случае активно используют лишь часть поперечного сечения стержня, активное сопротивление роторной обмотки возрастает, что равноценно введению сопротивления в цепь ротора в фазном двигателе. По этой причине уменьшается пусковой ток и увеличивается пусковой момент. По мере раскручивания ротора частота уменьшается, вытеснение тока ослабевает, он начинает протекать по все большему сечению стержня, что эквивалентно уменьшению активного сопротивления роторной цепи, как это бывает при выведении сопротивления пускового реостата е фазном двигателе. В рабочем режиме, когда частота в роторе равна нескольким герцам, вытеснение тока практически отсутствует и двигатель работает как обычный короткозамкнутый.
Пусковые свойства глубокопазных двигателей несколько хуже, чем двухклеточных: при одинаковой кратности пускового тока кратность пускового момента глубокопазного двигателя меньше, чем двухклеточного.

Двигатели с улучшенными пусковыми свойствами имеют и недостатки: пониженные cos φ и перегрузочная способность из-за большей индуктивности роторной обмотки; пониженный к. п. д. из-за большого активного сопротивления роторной обмотки.

Назад
Вперед

Что такое трехфазный двигатель и как он работает?

Трехфазные двигатели (также обозначенные как трехфазные двигатели) широко используются в промышленности и стали рабочей лошадкой многих механических и электромеханических систем из-за их относительной простоты, проверенной надежности и длительного срока службы. Трехфазные двигатели являются одним из примеров типа асинхронного двигателя, также известного как асинхронный двигатель, который работает с использованием принципов электромагнитной индукции. Хотя существуют также однофазные асинхронные двигатели, эти типы асинхронных двигателей реже используются в промышленности, но широко используются в быту, например, в пылесосах, компрессорах холодильников и кондиционерах, благодаря использованию однофазных асинхронных двигателей. фазное питание переменного тока в домах и офисах. В этой статье мы обсудим, что такое трехфазный двигатель и опишем, как он работает. Чтобы получить доступ к другим ресурсам о двигателях, обратитесь к одному из наших других руководств по двигателям, посвященным двигателям переменного тока, двигателям постоянного тока, асинхронным двигателям, или к более общей статье о типах двигателей. Полный список связанных статей по двигателям находится в разделе связанных статей.

Что такое трехфазное питание?

Чтобы разобраться в трехфазных двигателях, полезно сначала разобраться с трехфазным питанием.

При производстве электроэнергии переменный ток (AC), создаваемый генератором, характеризуется тем, что его амплитуда и направление меняются со временем. Если графически показать амплитуду по оси y и время по оси x, зависимость между напряжением или током и временем будет напоминать синусоиду, как показано ниже:

Рисунок 1 – Однофазный переменный ток

Изображение предоставлено: Фуад А. Саад/Shutterstock.com

Электроэнергия, подаваемая в дома, является однофазной, а это означает, что имеется один проводник с током, а также соединение с нейтралью и соединение с землей. В трехфазном питании, которое используется в промышленных и коммерческих условиях для запуска более крупного оборудования, требующего большей мощности, есть три проводника электрического тока, каждый из которых работает с разностью фаз 120 ^o 2π/3. радианы друг от друга. Если посмотреть графически, каждая фаза будет отображаться как отдельная синусоида, которая затем объединяется, как показано на изображении ниже:

Рисунок 2 – Трехфазная электроэнергия со сдвигом фаз 120

^o между каждой фазой

Изображение предоставлено: teerawat chitprung/Shutterstock.com

Трехфазные двигатели питаются от электрического напряжения и тока, которые генерируются как трехфазная входная мощность и затем используются для производства механической энергии в виде вращающегося вала двигателя.

Что такое трехфазный двигатель?

Трехфазные двигатели представляют собой тип двигателя переменного тока, который является конкретным примером многофазного двигателя. Эти двигатели могут быть либо асинхронными двигателями (также называемыми асинхронными двигателями), либо синхронными двигателями. Двигатели состоят из трех основных компонентов – статора, ротора и корпуса.

Статор состоит из ряда пластин из легированной стали, вокруг которых намотана проволока, образующая индукционные катушки, по одной катушке на каждую фазу источника электроэнергии. Обмотки статора питаются от трехфазного источника питания.

Ротор также содержит индукционные катушки и металлические стержни, соединенные в цепь. Ротор окружает вал двигателя и является компонентом двигателя, который вращается для создания выходной механической энергии двигателя.

Корпус двигателя удерживает ротор вместе с валом двигателя на наборе подшипников для уменьшения трения вращающегося вала. Корпус имеет торцевые крышки, удерживающие опоры подшипников, и вентилятор, прикрепленный к валу двигателя, который вращается при вращении вала двигателя. Вращающийся вентилятор всасывает окружающий воздух снаружи корпуса и нагнетает его через статор и ротор для охлаждения компонентов двигателя и рассеивания тепла, выделяемого в различных катушках из-за сопротивления катушки. Корпус также обычно имеет приподнятые механические ребра снаружи, которые служат для дальнейшего отвода тепла к наружному воздуху. Торцевая крышка также обеспечивает место для размещения электрических соединений для трехфазного питания двигателя.

Как работает трехфазный двигатель?

Трехфазные двигатели работают по принципу электромагнитной индукции, который был открыт английским физиком Майклом Фарадеем еще в 1830 году. Фарадей заметил, что когда проводник, такой как катушка или петля провода, помещается в изменяющееся магнитное поле, возникает индуцированная электродвижущая сила или ЭДС, которая генерируется в проводнике. Он также заметил, что ток, протекающий в проводнике, таком как провод, будет генерировать магнитное поле и что магнитное поле будет меняться по мере того, как ток в проводе изменяется либо по величине, либо по направлению. Это выражается в математической форме, связывая ротор электрического поля со скоростью изменения во времени магнитного потока:

Эти принципы составляют основу для понимания того, как работает трехфазный двигатель.

Рисунок 3 ниже иллюстрирует закон индукции Фарадея. Обратите внимание, что наличие ЭДС зависит от движения магнита, что приводит к существованию изменяющегося магнитного поля.

Рисунок 3 – Принцип электромагнитной индукции

Изображение предоставлено: Фуад А. Саад/Shutterstock.com

Для асинхронных двигателей, когда статор питается от трехфазного источника электроэнергии, каждая катушка создает магнитное поле, полюса которого (северный или южный) меняют положение, когда переменный ток совершает колебания в течение полного цикла. Поскольку каждая из трех фаз переменного тока сдвинута по фазе на 120 ^или, магнитная полярность трех катушек не одинакова в один и тот же момент времени. Это условие приводит к тому, что статор создает то, что известно как RMF или вращающееся магнитное поле. Поскольку ротор находится в центре катушек статора, изменяющееся магнитное поле статора индуцирует ток в катушках ротора, что, в свою очередь, приводит к созданию ротором противоположного магнитного поля. Поле ротора стремится выровнять свою полярность с полем статора, в результате чего к валу двигателя прикладывается чистый крутящий момент, и он начинает вращаться, стремясь привести свое поле в соответствие. Обратите внимание, что в трехфазном асинхронном двигателе нет прямого электрического соединения с ротором; магнитная индукция вызывает вращение двигателя.

У трехфазных асинхронных двигателей ротор стремится сохранить соосность с RMF статора, но никогда этого не достигает, поэтому асинхронные двигатели также называют асинхронными двигателями. Явление, из-за которого скорость ротора отстает от скорости RMF, известно как скольжение и выражается как:

, где N _r — скорость ротора, а N _s — синхронная скорость вращающегося поля (RMF) статора.

Синхронные двигатели работают аналогично асинхронным двигателям, за исключением того, что в случае синхронного двигателя поля статора и ротора синхронизированы, так что RMF статора заставит ротор вращаться с точно такой же скоростью вращения (в синхронизация – поэтому скольжение равно 0). Для получения дополнительной информации о том, как это достигается, обратитесь к этим статьям о реактивных двигателях и бесщеточных двигателях постоянного тока. Обратите внимание, что синхронные двигатели, в отличие от асинхронных двигателей, не должны питаться от сети переменного тока.

Контроллеры двигателей для трехфазных двигателей

Скорость, создаваемая трехфазным двигателем переменного тока, зависит от частоты сети переменного тока, поскольку она является источником RMF в обмотках статора. Таким образом, некоторые контроллеры двигателей переменного тока работают, используя входной ток переменного тока для генерации модулированного или регулируемого входного сигнала частоты для двигателя, тем самым контролируя скорость двигателя. Другой подход, который можно использовать для управления скоростью двигателя, заключается в изменении скольжения (описано ранее). Если скольжение увеличивается, скорость двигателя (то есть скорость ротора) уменьшается.

Чтобы узнать больше о подходах к управлению двигателем, ознакомьтесь с нашей статьей о контроллерах двигателей переменного тока.

Резюме

В этой статье представлено краткое обсуждение того, что такое трехфазные двигатели и как они работают. Чтобы узнать больше о двигателях, ознакомьтесь с нашими соответствующими статьями, перечисленными ниже. Для получения информации о других продуктах обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

https://kebblog.com/how-a-3-phase-ac-induction-motor-works/
https://www.engineering.com/ElectronicsDesign/ElectronicsDesignArticles/ArticleID/15848/Three-Phase-Electric-Power-Explained.aspx
http://www.oddparts.com/oddparts/acsi/defines/poles.htm
http://www.gohz.com/how-to-determine-the-pole-number-of-an-induction-motor
https://www.elprocus.com/induction-motor-types-advantages/
https://www.intechopen.com/books/electric-machines-for-smart-grids-applications-design-simulation-and-control/single-phase-motors-for-household-applications
https://www.worldwideelectric.net/resource/construction-ac-motors/
https://www.gainesvilleindustrial.com/blog/single-three-phase-motors-guide/

Другие товары для двигателей

Типы катушек индуктивности и сердечников
Типы контроллеров двигателей и приводов
Типы двигателей постоянного тока

Двигатели переменного тока

и двигатели постоянного тока — в чем разница?
Все об асинхронных двигателях — что это такое и как они работают
Типы двигателей переменного тока
Все о синхронных двигателях — что это такое и как они работают
Понимание двигателей

Однофазные промышленные двигатели

— как они работают?
Что такое двигатель с короткозамкнутым ротором и как он работает?
Что такое двигатель с фазным ротором и как он работает?
Все о реактивных двигателях — что это такое и как они работают
Все о бесщеточных двигателях постоянного тока — что это такое и как они работают
Все о двигателях с постоянными магнитами — что это такое и как они работают
Все о двигателях постоянного тока с обмоткой серии — что это такое и как они работают
Все о шунтирующих двигателях постоянного тока — что это такое и как они работают
Все о шаговых двигателях — что это такое и как они работают

Шаговые двигатели

и серводвигатели — в чем разница?
Все о контроллерах двигателей переменного тока — что это такое и как они работают

Синхронные двигатели

и асинхронные двигатели — в чем разница?

Больше из Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Способы пуска трехфазных асинхронных двигателей

Асинхронный двигатель похож на многофазный трансформатор, вторичная обмотка которого замкнута накоротко. Таким образом, при нормальном напряжении питания, как и в трансформаторах, начальный ток, потребляемый первичной обмоткой, кратковременно очень велик. В отличие от двигателей постоянного тока большой ток при пуске обусловлен отсутствием противо-ЭДС. Если асинхронный двигатель включается напрямую от источника питания, он потребляет в 5–7 раз больше тока полной нагрузки и развивает крутящий момент, который всего в 1,5–2,5 раза превышает крутящий момент полной нагрузки. Этот большой пусковой ток вызывает большое падение напряжения в линии, что может повлиять на работу других устройств, подключенных к той же линии. Следовательно, не рекомендуется запускать асинхронные двигатели более высокой мощности (как правило, выше 25 кВт) непосредственно от сети.
Различные методы запуска асинхронных двигателей описаны ниже.

Пускатели прямого пуска (DOL)

Небольшие трехфазные асинхронные двигатели можно запускать напрямую от сети, что означает, что номинальная мощность напрямую подается на двигатель. Но, как упоминалось выше, здесь пусковой ток будет очень большим, обычно в 5-7 раз больше номинального тока. Пусковой крутящий момент, вероятно, будет в 1,5–2,5 раза больше крутящего момента при полной нагрузке. Асинхронные двигатели можно запускать непосредственно от сети с помощью пускателя DOL, который обычно состоит из контактора и защитного оборудования двигателя, такого как автоматический выключатель. Пускатель DOL состоит из контактора с катушкой, которым можно управлять с помощью кнопок пуска и останова. При нажатии кнопки пуска на контактор подается питание, и он одновременно замыкает все три фазы двигателя на фазы питания. Кнопка останова обесточивает контактор и отключает все три фазы, чтобы остановить двигатель.
Во избежание чрезмерного падения напряжения в линии питания из-за большого пускового тока для двигателей мощностью менее 5 кВт обычно используется пускатель DOL.

Пуск двигателей с короткозамкнутым ротором

Пусковой ток в двигателях с короткозамкнутым ротором регулируется путем подачи на статор пониженного напряжения. Эти методы иногда называют методами пониженного напряжения для пуска асинхронных двигателей с короткозамкнутым ротором . Для этого используются следующие методы:

С помощью первичных резисторов
Автотрансформатор
Переключатели звезда-треугольник

1. Использование первичных резисторов:

Очевидно, назначение первичных резисторов состоит в том, чтобы понизить некоторое напряжение и подать пониженное напряжение на статор. Учтите, пусковое напряжение снижено на 50%. Тогда по закону Ома (V=I/Z) пусковой ток также уменьшится на такой же процент. Из уравнения крутящего момента трехфазного асинхронного двигателя пусковой крутящий момент приблизительно пропорционален квадрату приложенного напряжения. Это означает, что если приложенное напряжение составляет 50 % от номинального значения, пусковой момент будет составлять только 25 % от его нормального значения напряжения. Этот метод обычно используется для плавный пуск малых асинхронных двигателей . Не рекомендуется использовать тип пуска с первичными резисторами для двигателей с высокими требованиями к пусковому моменту.
Резисторы обычно выбираются таким образом, чтобы на двигатель можно было подать 70 % номинального напряжения. В момент пуска последовательно с обмоткой статора включается полное сопротивление, которое постепенно уменьшается по мере увеличения скорости двигателя. Когда двигатель достигает соответствующей скорости, сопротивления отключаются от цепи, а фазы статора напрямую подключаются к линиям питания.

2. Автотрансформаторы:

Автотрансформаторы также известны как автостартеры. Их можно использовать как для двигателей с короткозамкнутым ротором, соединенных звездой, так и с соединением треугольником. По сути, это трехфазный понижающий трансформатор с различными ответвлениями, которые позволяют пользователю запускать двигатель, скажем, при 50%, 65% или 80% сетевого напряжения. При автотрансформаторном пуске ток, потребляемый от линии питания, всегда меньше тока двигателя на величину, равную коэффициенту трансформации. Например, когда двигатель запускается при отводе 65 %, приложенное к двигателю напряжение будет составлять 65 % от линейного напряжения, а приложенный ток будет составлять 65 % от начального значения линейного напряжения, а линейный ток будет составлять 65 %. % от 65 % (т. е. 42 %) начального значения сетевого напряжения. Эта разница между линейным током и током двигателя обусловлена действием трансформатора. Внутренние соединения автостартера показаны на рисунке. При пуске переключатель находится в положении «пуск», и на статор подается пониженное напряжение (которое выбирается отводом). Когда двигатель набирает соответствующую скорость, скажем, до 80% от его номинальной скорости, автотрансформатор автоматически отключается от цепи, когда переключатель переходит в положение «Работа».
Переключатель, переводящий соединение из положения пуска в положение работы, может быть с воздушным разрывом (малые двигатели) или масляным (большие двигатели). Предусмотрены также условия для отсутствия напряжения и перегрузки со схемами выдержки времени на автостартере.

3. Пускатель звезда-треугольник:

Этот метод используется в двигателях, которые предназначены для работы на статоре, соединенном треугольником. Двухпозиционный переключатель используется для соединения обмотки статора в звезду при запуске и в треугольник при работе на нормальной скорости. Когда обмотка статора соединена звездой, напряжение на каждой фазе двигателя будет уменьшено в 1/(кв. 3) по сравнению с обмоткой, соединенной треугольником. Пусковой крутящий момент будет в 1/3 раза больше, чем для обмотки, соединенной треугольником. Следовательно, пускатель звезда-треугольник эквивалентен автотрансформатору с коэффициентом 1/(кв. 3) или пониженным напряжением на 58%.

Пуск двигателей с контактными кольцами

Двигатели с контактными кольцами запускаются при полном сетевом напряжении, так как внешнее сопротивление можно легко добавить в цепь ротора с помощью контактных колец. Реостат, соединенный звездой, соединен последовательно с ротором через контактные кольца, как показано на рис.
