Бюджетный трёхфазный щит: Мастер-Класс – CS-CS.Net: Лаборатория Электрошамана

Бюджетный трёхфазный щиток на УЗО и автоматах

Я устал от виденья кривых трёхфазных щитов, которые ни разу не оптимальны, топорны и ужасны в плане использования людьми, ремонта, перераспределения нагрузки по фазам. В этой сфере кое-что тоже надо поменять и сделать более приятным и удобным как для тех людей, которые эти щиты разрабатывают, так и для тех людей, которые этими щитами будут пользоваться. Поэтому я продолжаю свой мастер-класс для того, чтобы научить людей делать простые, но адски злобные и гибкие трёхфазные щиты.

А перед тем, как добраться до теории, мы вспомним предыдущие посты, которые у меня были по этой теме. Во-первых, изначально про трёхфазные щиты был вот этот вот пост: «Силовой трёхфазный щит: методика разводки и сборки (на примере щита)». Там я показывал то, как я собираю трёхфазный щиток на дифавтоматах DS201/202C серии, благодаря которым он получается гибкий и удобный для обслуживания. Во-вторых, следует читать пост про Мастер-Класс сборки щита, в котором я рассказывал всю общую теорию проектирования и сборки щитков: маркировку, документацию, соединения. Этот пост пригодится нам для освежения знаний по самому монтажу, которые я тут опущу.

Дополнение от марта 2017 года. В общем, эта трёхфазная бюджетная схема хороша только в плане стоимости материалов. А вот собирать этот щит и обслуживать его гораздо труднее, чем щит на дифавтоматах: ведь в щите на дифах у нас только один кросс-модуль, а в бюджетных трёхфазных щитах кросс-модулей больше, и около них надо оставлять больше свободного места. А это сделает наш щит ещё больше. За что-то всё равно придётся платить: или за стоимость щита (на дифах) или за его размер (по бюджетной схеме). Сам я возвращаюсь на трёхфазные щиты на дифавтоматах типа «А», а трёхфазную бюджетную схему буду делать только если ситуация совсем безвыходная, а негативный опыт сборки трёхфазных бюджетных щитов описан вот тут.

Объявление от апреля 2017 года. Эта схема щитов изжила своё. Она очень помогла пережить шок от кризиса 2015-2016 года, но сейчас пора привыкать к новым ценам, и после того, как щит бани на 15 линий у меня получился с ПЯТЬЮ кросс-модулями и еле-еле уложился в AT52 (а лучше бы AT62), я перехожу обратно на дифавтоматы. Я использую серию DS201 на 6 кА и типа «А». Такие дифавтоматы стоят по 5-6 тыр за штуку, но окупается это следущими моментами:

Размер щита становится меньше. Ну или же в тот же размер можно внести побольше функций (автоматика, неотключаемые линии и прочее).
Внутри щита становится меньше проводов, потому что исчезают адские жгуты от УЗО до кросс-модулей и потому что кросс-модулей становится меньше.
Щит получается более логичным: кросс-модули будут нужны только для нужных видов питания (неотключаемое, сеть, генератор и так далее), а не для каждого УЗО, и в них никто не запутается.
Для пользователя получается то, что на каждую линию стоит своя полноценная защита: УЗО и автомат в одном корпусе. И если проблемы будут с одной линией — то она не повлияет на остальные. Особенно это актуально, если утечка на линии плавает: то появляется, а то нет. В случае с УЗО и автоматами это можно задолбаться искать, а в случае с дифами один из них просто отключится, даже если нет никого дома, а остальное будет работать.

Что касается денег — то виноватым себя за большую стоимость материалов я не считаю. Кризис миновал, цены поднялись и я вынужден работать по ним, потому что цены на материалы придумываю не я. На этом всё. С этого момента по умолчанию все трёхфазные щиты я считаю на дифах и только если ситуация СОВСЕМ безвыходная — то по бюджетной схеме. Но если вы на неё согласились — то будьте готовы к тому, что вместо щита у вас будет шкаф 2х1 метр.

А дальше мы перейдём к теории и глубоким пояснениям, почему трёхфазный щит будет более замороченным и что там надо учесть, чтобы он был удобен для людей и люди на него меньше матерились.

Часть 1. Теория разработки трёхфазного щита.

Что для нас является самым основным на свете после того, как мы правильно выбрали линии, их защиту и то, куда они идут и чего питают? Для нас самым основным является сделать так, чтобы щиток был понятен и удобен человеку. А от этого зависит расположение автоматов и их подписи. То есть, нам надо чтобы у нас сначала шли автоматы света, потом автоматы розеток, потом автоматы кухни, потом санузлов, потом всякой например климатической техники.

Вы помните, как мы собираем однофазный щиток (из прошлого мастер-класса)? Там всё просто: там мы сортируем автоматы линий как нам надо (потому что все линии сидят на одной фазе и в этом плане они все равны), а потом расставляем дифзащиту (УЗО) так, чтобы срабатывание одного УЗО не особо влияло на другие линии. Скажем, если отрубится вся кухня — то мы можем перетащить микроволновку и чайник в другую комнату и разогреть покушать. Или если отрубятся кондеи и тёплые полы — то нам будет пофигу.

Но а в случае трёх фаз у нас есть сразу две задачи, которые полностью противоположны друг другу по логике. Это та же задача распределить все линии по дифзащите и одновременно по разным фазам. И вот тут и начинаются сложности, потому что распределение по фазам нам даст одну логическую сортировку линий (например, Розетки Кухни и Питание Котла, Свет Улицы), а распределение для человека, которое самое главное, должно дать сортировку линий, которую я описывал выше.

И ведь нам надо расставить дифзащиту! Причём таким образом, чтобы при её наличии можно было бы менять распределение по фазам при помощи кросс-модулей. На всякий случай напоминаю, что кросс-модуль — это такая штуковина, которая содержит в себе две или четыре шинки, которые можно использовать для того, чтобы один раз подать на них фазы (фазу) и ноль, а потом из этой точки раздать их по остальным местам щитка. А если нам надо изменить распределение нагрузок по фазам — то достаточно выкрутить провод этой нагрузки из одной фазной шины и закрутить его в другую шину.

Итак, самое грамотное и правильное решение для трёхфазного щита — это собрать его на дифавтоматах. Например, серии DS201/202C. В этом случае мы делаем всё так, как я описывал в первом посте про сборку трёхфазного щитка, на который уже давал ссылку.

Мы ставим дифавтоматы в ряд и пользуемся тем, что у серии DS201/202C контакты одинаковые с автоматами серии S200. В этом случае мы можем даже комбинировать обычные двухполюсные автоматы серии S200 (S202) там, где дифзащита не нужна и дифавтоматы. Все их нули мы соединяем при помощи гребёнки.

Я использую гребёнку 2CDL210001R1057 PS1/57N, которая имеет синий цвет. Я попросил ABB поддерживать её в небольшом количестве на складе в Москве, и она часто бывает там в наличии и доступна для заказа. Я выкусываю из неё зубья через один и она становится годной, чтобы коммутировать нули.

Ну а фазы мы в этом случае подключаем каждую своим проводом от кросс-модуля. У нас получится такая картинка:

Схема трёхфазного щита: На дифавтоматах

Такие щиты я всегда и собирал и по другому никогда не делал. Но сейчас шибанул кризис (и цены взлетели в два раза), а трёхфазное питание становится всё более и более массовым.

Что делать, чтобы собрать трёхфазный щиток более бюджетно? Собирать его на УЗО и автоматах! Но как? Каким образом? Ведь тут сразу встаёт задача группировки линий по фазам и по УЗО одновременно, которая хрен нормально совместима. Почему не совместима? А вот сейчас покажу.

Вариант 1. Заменить дифавтоматы парой «УЗО+Автомат». Его можно использовать, но собирать щиток будет неудобно, потому что не будет наглядности, которая получается с дифами или с вариантом, где УЗО и автоматы стоят отдельно.

Вариант 2. Поставить по двухполюсному УЗО на каждую фазу. Тогда на весь огромный трёхфазный щиток мы получим всего три УЗО и кучку автоматов. Схема щитка будет вот такой вот:

Схема трёхфазного щита: На УЗО на каждую фазу

И тут сразу встаёт тьма тьмущая минусов конструкции:

Появляются нулевые шинки. Это ОЧЕНЬ плохо в трёхфазных щитах. Но не из-за того, что якобы внутри щита отвалится ноль. А из-за того, что появляется лишняя возня с этими нулями после УЗО: надо помнить, куда какой подключать, думать, как эти шинки разместить. И ещё кое-что, что будет в последнем пункте недостатков 😉 *тут злобный смех*.
Расположение автоматов: или мы ставим их плохо для пользователя в разнобой, но зато соединяем гребёнкой и получаем красивый монтаж щита, или же мы ставим их хорошо для пользователя (а это самое важное!), но получаем плохой монтаж щита, потому что нам придётся соединять все автоматы нужной фазы шлейфом при помощи наконечников НШВИ(2).
Полная невозможность переключить конкретный автомат на другую фазу. Для того, чтобы какой-нибудь автомат из схемы, например «Посудомойка» переключить с фазы «L1» на фазу «L3» нам придётся выкидывать его из гребёнки или резать его шлейф. А потом дотягивать до него провод от другого УЗО. И это ещё половина возни. Потому что кроме фазы, нам надо переключить на другое УЗО ещё и ноль! А это значит, что нули надо как-то подписывать, оставлять в щите место для их маркировки.
Короче, чтобы переключить автомат на другую фазу, здесь придётся вырвать и переделать монтаж щита. То есть, заказчику в комплекте надо давать обжимку WS-04A, наконечники НШВИ и НШВИ(2) и монтажный провод ПуГВ.

Если уж мы хотим получить совсем бюджетный щиток на три фазы (если у нас например всего десяток линий), то лучше поставить одно четырёхполюсное УЗО, кросс-модуль, и распределить автоматы через него. Тогда нулевая шинка будет общая, и будет возможность переключать нагрузки по фазам. Когда-то я собирал такой щиток. Вот как он выглядит (из давнего поста):

Щиток (ОЧЕНЬ БЮДЖЕТНЫЙ) на три фазыс реле времени

То есть, этот вариант превращается в вариант «Одно четырёхполюсное УЗО и кучка автоматов» и годится на какой-нибудь щиток сарая, гаража или подсобки. А у нас напрашивается третий вариант:

Вариант 3. Чтобы было удобнее переключать линии по фазам, разделим общие УЗО на несколько отдельных двухполюсных. То есть, логика может быть такой: посмотрим, какие линии у нас на какой фазе висят. А потом постараемся придумать для них УЗО таким образом, чтобы на это УЗО приходила одна фаза, которая нужная этим линиям, и одновременно эти линии имели хоть какой-то логический смысл вместе. После этого мы получим такую схему:

Схема трёхфазного щита: На нескольких УЗО на каждую фазу и группу

Хотите знать, какие у неё недостатки? Да ВСЕ те же, которые были в предыдущей! Появляется ещё БОЛЬШЕ сраных нулевых шинок, а смысла остаётся ещё меньше! И та же проблема с переключением линий по фазам становится веселее: мы можем или переключить одно УЗО с его автоматами целиком, или нам снова надо будет резать провода в щитке и пересобирать его.

Смотрите, как может ужасно выглядеть такой щиток (из поста «Комплект силовых щитков для коттеджа»):

Все соединения выполнены

Видите, СКОЛЬКО там нулевых шинок?! Если увеличить картинку, то видны шлейфы на автоматах, переделать которые почти невозможно! То есть, это мёртвый щиток: он не будет гибким и единственное, что с ним можно сделать — это только добавить новые линии от кросс-модуля.

Надо снова думать! Давайте вспомним, какие требования мы предъявляем к трёхфазному щитку:

Человекоориентированность. Пользоваться щитком будут живые люди. И их не должно глючить от расстановки линий вида «Розетки кухня», «Свет улица», «Розетки мансарда», «Котёл», «Свет ванная». Потому что в такой расстановке линий не поймёшь, где искать следующую: в начале списка, в конце или вообще «где-то».
Гибкость. Возможность переключать любую линию на любую фазу, если это потребуется. Возможность добавить в щиток новые линии (автоматы).
Дифзащита на все линии, где она нужна. Ибо людей защищать надо!

Если оставить логическую группировку линий, и вспомнить о том, что есть четырёхполюсные УЗО, то у нас получается интересный вариант.

Вариант 4. Четырёхполюсные УЗО и Двухполюсные автоматы.

Что мы делаем? Мы берём лучшее от всех раньше описанных вариантов: двухполюсные подключения, чтобы избавиться от нулевых шинок; УЗО для дифзащиты, потому что они дешевле дифавтоматов; кросс-модули для переключения нагрузки по разным фазам. И мы получаем вот такую вот схему щита:

Схема трёхфазного щита: На четырёхполюсных УЗО

Тут мы взяли двухполюсные автоматы для того, чтобы снова соединить все нули гребёнкой PS1/57N и не думать о них вовсе. Эти автоматы мы можем расставить так, как нам хочется, не думая о том, какой на какой фазе окажется. Потому что до автоматов мы поставили кросс-модули. А вот до кросс-модулей мы поставили дифзащиту в виде четырёхполюсных УЗО.

УЗО в штуках на щиток будет немного, но зато они будут защищать сразу много автоматов. Скажем, если нам надо сильно бюджетить щит коттеджа, то можно сделать УЗО на первый этаж, УЗО на второй этаж, УЗО на оборудование и УЗО на кухню и санузлы. Номинал УЗО по току мы выбираем не меньше вводного автомата или с запасом на будущее. Если я точно знаю, что вводной автомат больше 25А не поднимется (это соотвествует 15 кВт на трёх фазах), то ставлю УЗО на 25А. А если с запасом — то ставлю УЗО на 40А.

И тут искушённый человек задаст вопрос: а как же это так? Вот обычно мы стараемся увеличить количество УЗО таким образом, чтобы если одно УЗО сработает так, что его без ковыряния в линиях назад не включишь, у нас оставалось хоть что-то работающее. А тут получается, что отрубится весь первый этаж — и привет?

А вот здесь нам как раз очень-очень помогают двухполюсные автоматы! Благодаря им мы не только можем использовать кросс-модули и избавиться от нулевых шинок, но ещё и быстро восстанавливать работоспособность линий. Давайте вместе вспомним, какие варианты срабатывания УЗО у нас могут быть? УЗО может сработать при утечке с фазы на PE, или при утечке с нуля на PE. Вот если в первом случае нам достаточно снять с линии фазу (отключив однополюсный автомат), то во втором случае мы должны иметь или много УЗО (как в однофазном щитке — там мы отдаём предпочтение работоспособности линий), или ставить двухполюсные автоматы, которые отключают как раз фазу и ноль линии одновременно.

То есть, если у нас сработало одно из «больших» УЗО, алгоритм поиска проблемы будет такой:

Отключаем все автоматы, которые находятся под этим УЗО нафиг.
Взводим УЗО. Тут сразу будет понятно, что глючит. Когда все автоматы отключены, то УЗО должно включиться назад (если нет никаких глубоких проблем в щитке). А если УЗО не включается — то есть вероятность, что оно само сдохло.
Начинаем включать автоматы линий, которые находятся под этим УЗО. Как только мы доберёмся до проблемной линии, у нас снова отключится УЗО.
Отключаем автомат проблемной линии (на котором вышибло УЗО), и продожаем включать автоматы дальше.

В результате у нас все проблемные линии будут выключены, а остальное будет работать. И вот это вот оправдывает то, что мы настолько сократили все УЗО в нашем щитке. Если немного показать или научить — с такой методикой поиска проблем справится даже школьник, и это хорошо.

Ну а переключать линии по фазам мы сможем так же, как и обычно: переставляя провода по шинам кросс-модулей. Единственная сложность, когда нам надо будет перетряхивать весь щиток — это если мы захотим, чтобы конкретный автомат стоял совсем под другим УЗО.

Давайте по приколу прикинем бюджет такого щитка по ценам из ЭТМ. Положим, у нас есть 20 линий. Разобъём их на два УЗО.

20 автоматов S202 C16 (2CDS252001R0164): 775 руб х 20 = 15 500 руб
2 штуки УЗО F204 AC-40/0. 03 (2CSF204001R1400) 3891 х 2 = 7 782 руб
2 штуки кросс-модулей ИЭК YND10-4-07-100 664 х 2 = 1 328 руб

Сумма получается равна 24 610 руб. А теперь берём 20 штук дифов DS201 C16 AC30 (2CSR255040R1164): 3946 * 20 = 78 920. Разница в стоимости в три раза! То есть, если нам надо сэкономить в условиях кризиса — такой вариант абсолютно годится и имеет право на жизнь.

Какие недостатки могут быть у такого варианта?

Он отжирает в примерно два раза больше места в щитке, чем щиток на дифавтоматах. В некотором случае это может быть важным. Например, когда надо уложиться строго в нужный размер щита, или когда в два раза больший щит по стоимости убивает всю денежную разницу этого варианта.
Ну и то, что придётся чаще бегать к щитку при утечках: УЗО-то стало меньше, и защищают они сразу много линий каждое.

А вот переключение линий по фазам и добавление новых, удобство подключения к щитку и его наглядность остаются такими же, как в щитке на дифавтоматах. И сейчас я часто стал использовать такой вариант, когда придумываю кому-нибудь щитки. Например, как раз такой щиток я ставил на дачу родственникам.

Часть 2. Собираем трёхфазный щит по схеме.

Сейчас я расскажу про такой щиток подробнее. Попросил меня один заказчик быстро собрать ему трёхфазный щиток вместо однофазного, потому что у них в районе всех переводят на трёхфазное питание. Я посидел, посмотрел на старые уже проложенные линии и придумал ему щиток по такой схеме.

Схемы щитка не будет, потому что она до ужасти стандартная и нарисована выше для любого такого щитка: на вводе стоит рубильник для того, чтобы было удобно заводить вводной кабель и быстренько отключать весь щиток целиком. После этого питание проходит через вольтметро-амперметры Меандр ВАР-М01, потом идёт через три штуки УЗМ51-м для защиты от отгорания магистрального нуля или кривого вводного напряжения. Дальше это питание подаётся на два УЗО, а с них через кросс-модули — на автоматы.

И так забавно получилось, что в качестве корпуса щитка снова был выбран Mistral IP65, как и в щитке для однофазного мастер-класса. Мы расставляем все компоненты в щиток (тут он на 72 модуля, и ширина DIN-рейки 18 модулей):

Расставляем компоненты в щитке (на базе Mistral IP65)

Дальше мы отрезаем и расставляем гребёнки на УЗО и автоматы. Как раз кстати для нас и для такой схемы щитка выпускается гребёнка ABB PS4/12 (артикул 2CDL240101R1012). Эта гребёнка позволяет соединить вместе три штуки четырёхполюсных УЗО, потому что её схема такая: L1-L2-L3-N-L1-L2… Эта гребёнка выглядит вот так:

Гребёнка PS4/12 для соединения четырёхполюсных УЗО

Я отпилил её на ширину двух УЗОшек и прикрутил к ним:

Установили гребёнку PS4/12 на два УЗО

А ещё её удобство в том, что если забыть про Мистрали, то она точно подходит под три УЗО, стоящие на одной DIN-рейке на 12 модулей, которая и является стандартом для щитов ABB.

Нули снова соединяем гребёнкой PS1/57N, выкусывая зубья через один:

Используем гребёнку PS1/57N для соединения нулей автоматов

Вот так вот у нас получилось:

Установили гребёнки PS1/57N на нули

После этого соединяем все компоненты в щите между собой. Как и в прошлом мастер-классе, мы делаем всё так, чтобы не загромождать рабочее место и использовать в похожих операциях только небольшое количество инструмента. Я решил сначала подключить ноль. Он идёт из рубильника на питание ВАР-М01, на питание УЗМок и сразу на питание УЗО.

Когда я сделал все соединения, то у меня получился вот такой вот ктулху:

Использование провода ПуГВ для изготовления ктухлу

Тут виден плюс сборки щитков проводом с многопроволочной жилой (ПуГВ). Там можно подсунуть под наконечник сразу несколько сечений и опрессовать его вместе, чего не сделаешь с моножилой.

Закручиваем эту ктулху в щиток:

Подаём ноль питания на вольтметры и УЗМки

А после этого разводим фазы. У меня получилась сама собой классная компоновка щитка таким образом, что ВАРы вставли под вводной рубильник. Поэтому фаза с него идёт сразу через ВАР, а потом за DIN-рейками поднимается на УЗМку. ВАРы мы подключаем до УЗМок, потому что они должны показывать нам напряжение сети даже если УЗМ отключится — как раз по ВАРам мы будем определять, что там с УЗМ случилось и не пора ли скорее отключать вводной рубильник.

Запитали всё до УЗО

Дальше после выходов УЗО мы подаём питание на соотвествующие им кросс-модули. И на этом первая часть сборки щита завершена. Можно подать питание и проверить работу УЗО по кнопке «Тест».

Подключили кросс-модули после УЗО

После этого начинаем подключать линии к автоматам от кросс-модулей. Сначала подадим ноль на нужные автоматы.

Подали нули на автоматы

А потом так же, как в и щитке на дифавтоматах, подключим фазы от автоматов к кросс-модулю.

Раздаём фазы с кросс-модулей на автоматы

У нас получится такая вот картинка:

Получаем вид, аналогичный дифавтоматам

Сравните её с картинкой от щитка на дифавтоматах. Есть ли разница для подключения конечным пользователем? Нет! =)

Часть разводки щитка: месива проводов нету

Ну и крупным планом фотка кросс-модуля. Он заполнен частично и выбран с запасом. Если надо что-то переключить на другую фазу — достаточно открутить провод из одной шинки и воткнуть в другую.

Кросс-модуль крупно

Вот что у меня получилось в итоге. На DIN-рейках есть резерв места для новых линий, если они понадобятся. Внутри щитка всё достаточно свободно и наглядно.

Щиток собран!

А так как Mistral IP65 на 72 модуля состоит из двух дверей, то как-то само собой получилось так, что одна дверь отвечает за ввод, а другая (которая на фото ниже не показана) — за групповые автоматы.

Расположение вводной части щитка

Этот щиток уже сдан заказчику и наверное на каких-нибудь выходных им и будет подключен. Пока у него ещё старый вводной кабель, и в щиток придёт одна фаза. Но если сделать на вводном рубильнике перемычку, то новый щиток можно сразу устанавливать и подключать. А потом, когда вводной кабель будет переделан — щиток будет переключен на три фазы.

Часть 3. Небольшие советы по трём фазам.

И вдогонку дам ещё парочку советов на случай трёхфазного ввода и разработки щитков на три фазы.

Во-первых, если ваше помещение — не беседка, куда надо провести только свет, ведите в каждое помещение всегда три фазы целиком. Не делайте убогих решений, когда отводят одну фазу на щит гаража, другую — на щит сарая, третью — на щит бани. В каждое из этих помещений ведите три фазы для того, чтобы можно было легко считать и переключать в пределах вашего домохозяйства три фазы в любом месте.

То есть, любой щиток сарая или прочего помещения мы начинаем с четырёхполюсного рубильника, куда подаём все три фазы. А вот уже потом, если там действительно нужно сделать две линии (на свет и розетки) — мы ставим двухполюсное УЗО и пару автоматов на одну из фаз.

Во-вторых, когда считаете распределение нагрузок по фазам, не надо выдумывать никаких сложностей! Берёте максимальную нагрузку для каждой линии и распределяете эти линии по фазам так, чтобы общая сумма киловатт по каждой была примерно равна. Даже если получилось по 30 кВт на каждой линии, а вам выделено всего 15. Вот например, так:

Нагрузка по линиям в трёхфазном щите

Позже, если вы вдруг ошибётесь, то вам достаточно будет уже потом, в собранном щитке, переключить часть линий на кросс-модуле. Я приведу выдержку из своей инструкции к щиткам:

В данном щитке все основные виды питания (например неотключаемое, основное или неприоритетное) выведены на отдельные кросс-модули (блоки шин L1-L2-L3-N). Это облегчает разводку щита и позволяет легко добавлять новые линии или изменять распределение нагрузки по фазам.

При проектировании щитка вся нагрузка равномерно распределяется по фазам. Если же при использовании щитка оказалось, что во время включения каких-то нагрузок выбивает вводной автомат из-за перегрузки, то понадобится поменять распределение по фазам некоторых линий.

Для изменения распределения по фазам понадобится всего лишь отвёртка. Надо открыть кросс-модуль, найти провод от линии питания нужного автомата/дифавтомата, открутить его из одной фазной шинки и закрутить в любое свободное отверстие другой фазной шинки. Обычно на проводе находится трубочка с маркировкой вида «Lxx», где «xx» — это номер автомата/дифавтомата, который питается от этого провода.

Как понять, что, с какой и на какую фазу переставлять? Для этого требуется немного внимательности и логического мышления. Нужно заметить и запомнить, какие нагрузки были включены в тот момент, когда вводной автомат отключился. После этого надо обратиться к документации на щиток и посмотреть, на каких фазах они были. Если в щитке были установлены измерительные приборы — то по ним сразу будет видно, на какой фазе была самая большая нагрузка.

Предположим, для примера, что на фазе L1 у нас находятся розетки прихожей, духовка и водонагреватель. В обычном варианте всё работало нормально, но вдруг в прихожую стали включать мощный обогреватель. На практике это может выглядеть так: чего-то жарим, работает обогреватель, включился водогрей — и всё потухло. Включаем вводной автомат назад, повторяем эксперимент, наблюдаем. Вспоминаем, что все описанные нагрузки находятся на фазе L1.

Значит решением будет перенести одну из этих нагрузок на какую-нибудь другую фазу. Какую именно — можно выбрать или логикой вида «водонагреватель используется не так часто, посадим его на фазу, где сидят розетки ванной» или эмпирическим путём.

ВНИМАНИЕ! Не следует переставлять все нагрузки подряд и бездумно. Тем самым вы можете ещё больше нарушить их распределение, которое потом подсчитать и восстановить будет сложно.

На этом — всё! Собирайте бюджетные трёхфазные щитки правильно. Помните, что ими будут пользоваться другие люди, и что ваш щиток должен быть любой ценой удобен и понятен для именно этих людей, а не для каких-то сферических абстракных сущностей!

Как собрать трёхфазный электрощит

Устройство трехфазных электросетей позволяет использовать кабель с меньшим сечением для передачи электричества, а также равномерно распределять нагрузку. Но при этом трехфазные щиты для дома имеют более сложное устройство, чем однофазные.

В одной из предыдущих статей мы рассматривали общие правила монтажа электрических щитов. В этой статье мы подробнее остановимся на особенностях трехфазной сети, а также рассмотрим разные варианты устройства электрощита.

1. Особенности трехфазной сети

Для того чтобы правильно составить схему и подключить электрощит, нужно знать принцип работы трехфазных сетей.

Электрогенерирующая станция подаёт электроэнергию по сети, состоящей из трех рабочих проводников, нейтрали и заземления. Два рабочих проводника между собой имеют линейное напряжение 380 В. Рабочий проводник в паре с нейтралью имеет фазное напряжение в 220 В. Нулевой проводник в трехфазной сети выступает в роли уравновешивающего элемента – при неравномерно распределенной нагрузке на фазах излишек тока уходит в ноль, а система стабилизируется.

При постоянной неравномерной нагрузке в трехфазной сети возникает опасность отгорания нуля и перекоса фаз. Это может привести к повышению напряжения на одной из фаз, что может стать причиной поломки техники. Именно поэтому так важно равномерно распределять нагрузку на все фазы сети.

2. Как правильно распределить нагрузку и что нужно учесть при составлении схемы трехфазного щита

Перед составлением схемы щита необходимо выяснить, нужно ли подключение трехфазной техники. Так могут подключаться мощные электроприборы: печки, посудомоечные и стиральные машины, котлы, станки и пр. Для подключения такой техники нужно выделить одну или несколько трехфазных линий.

Для подключения обычной бытовой техники и освещения нужно распределить всю нагрузку равномерно по трём фазам. Это значит, что суммарная мощность подключенных приборов должна быть приблизительно одинакова по всем фазам.

Также следует придерживаться логической группировки по потребителям:

— Рекомендуется ставить защитные автоматы отдельно на освещение, а также розетки. Так, в случае отключения одного из автоматов, помещение не останется полностью обесточенным.

— Электроточки в помещениях с повышенной влажностью лучше группировать отдельно.

— Мощные электроприборы должны подключаться отдельной линией с отдельными защитными приборами.

Чтобы упростить процесс составления схемы, составьте список предполагаемых линий, укажите нагрузку на них, а также тип помещения. Следуя принципу равномерного распределения, составьте общую схему.

Затем следует проверить схему на критичность отключения каждого из автоматов: мысленно отключаем каждый из автоматов и продумываем возможные последствия этого. Желательно, чтобы в случае отключения, в соседнем помещении были доступны работающие розетки.

К сожалению, не всегда на стадии предварительного планирования электрощита можно предусмотреть и распределить всю нагрузку. Часто случается, что одна из фаз перегружена, в то время как другие мало используются. В таких случаях должна быть предусмотрена возможность оперативного перераспределения нагрузки.

3. Какие бывают схемы трехфазного щита

При сборке трехфазного щита необходимо руководствоваться 3 основными принципами безопасности:

— Безопасность для человека достигается за счет установки средств защиты от поражения током – УЗО.

— Безопасность для проводки обеспечивается установкой защитных автоматов, которые срабатывают при перегревании кабеля, а также в случае короткого замыкания.

— Безопасность для техники осуществляется путем установки реле напряжения, которые отключат нагрузку при несоответствии напряжения в сети установленным показателям. Компания DS Electronics выпускает реле контроля напряжения RBUZ для однофазных, а также для трехфазных сетей. Установка однофазного реле на каждую из фаз поможет избежать последствий перекоса по каждой фазе. Для защиты трехфазной техники рекомендуется использовать реле RBUZ 3F.

При монтаже трехфазных щитов рекомендуется использовать кросс-модули, а также электрические гребенки. Это позволит сократить количество проводов, упростит схему подключения, а также обеспечит надежность соединений.

Если с обеспечением безопасности для техники все достаточно просто, то безопасность для человека, а также проводки можно обеспечить разными способами.

3.1. Сборка щита на дифавтоматах

Электрический трехфазный щит можно собрать с использованием дифавтоматов – специальных устройств, которые объединяют в себе функции УЗО и защитных автоматов.

Такие устройства нужно установить в щитке на каждую выделенную линию.

Такая схема подключения имеет свои достоинства и недостатки:

+ максимальная защита от перегрузок, утечек, а также короткого замыкания;

+ лучшая визуализация группировки в щите;

+ легче выявить и локализовать проблемную зону;

+ простота распределения нагрузки по фазам;

+ возможность быстрого перераспределения нагрузки по фазам;

— высокая цена на оборудование.

Трехфазный электрощит, собранный на дифавтоматах, является наилучшим вариантом подключения электричества, но высокая стоимость приборов и необходимость их установки на каждой линии заставляет искать другие решения.

3.2. Сборка электрощита на УЗО и защитных автоматах

Подключение электрощита на 3 фазы с использованием отдельных УЗО и защитных автоматов считается более экономным вариантом.

В зависимости от сложности группировки и потребляемой мощности подбираются необходимые по параметрам устройства, а также разрабатывается схема подключения. При этом возникает дополнительная группировка по УЗО. Такие варианты сборки щита также имеют свои достоинства и недостатки:

+экономия на комплектующих;

— плохая визуализация подключений;

— сложность схемы подключения;

— невозможность оперативного перераспределения нагрузки по фазам;

— риск отгорания нулевого проводника и перекоса фаз;

— ложные срабатывания УЗО;

— большие габариты щита.

Некоторые из недостатков можно нивелировать путем использования кросс-модулей, а также многополюсных защитных автоматов и УЗО. Это, в свою очередь, приводит к удорожанию проекта.

Заключение

От работы электрощита зависит стабильность и безопасность электросети в доме. Ошибки и просчеты при составлении схемы и монтаже могут привести к печальным последствиям. Если вы не уверены, что сможете правильно собрать трехфазный щит своими руками, то лучше предоставить это профессиональным электрикам. Они просчитают возможные варианты сборки и подберут оптимальный по цене и функциональности.

Оцените новость:

Схемы подключения 3-фазного распределительного щита PDF- Потребительский блок- Электропроводка своими руками

Практическое руководство по электроустановкам

Электропроводка трехфазного распределительного щита

ЭЛЕКТРОЛЕСК

Подключение трехфазного распределительного щита [DB] необходимо, когда требование распределения питания не может быть обеспечено однофазным источником питания.

Поскольку коммунальное предприятие распределяет энергию от трехфазного трансформатора, основным требованием коммунального предприятия является обеспечение сбалансированности трех фаз трансформаторов при распределении нагрузки.

Хотя 100% сбалансированная нагрузка в большинстве случаев не может быть достигнута, для обеспечения максимальной эффективности трансформатора необходим более высокий процент сбалансированной нагрузки.

Потребитель обязан сбалансировать использование своей мощности в трех фазах практически приемлемым образом.

Он может добиться этого, распределив свои однофазные силовые нагрузки на три фазы таким образом, чтобы внутри его помещения была достигнута максимально возможная балансировка нагрузки.

Приведенный здесь пример распределения питания для 3 фаз основан на более ранней схеме подключения однофазного потребительского блока для простоты понимания.

Описанные здесь монтажные работы соответствуют британским стандартам [Правила и практика IEE].

Все о практических методах монтажа проводки трехфазного распределительного щита

12-контактный трехполюсный DB с возможностью крепления 60A 3-полюсного автоматического выключателя в литом корпусе-01 №

2 полюса-60A-30mA Ток срабатывания RCD-03 №№

2 полюса -60A- MCB-03 №

1 Полюс-10А-МСВ-15 №№

1 полюс -20A-MCB-6 №№

1 Полюс-16А-МСВ-3 №№

Сегмент Cu MCB Bus Bar-8 way- 3 шт.

60A- 3-полюсный MCCB [фиксированный тип или Adj. Тип ]

Соединительная шина для подключения нейтрального кабеля

Мы считаем, что используемый здесь БД будет питать 5 шт. Подцепи освещения, 2 радиальные цепи 13A для розеток и 01 №. 16A Цепь для блоков переменного тока на каждой фазе.

Другими словами, здесь мы имеем использование мощности в три раза больше, чем при однофазном распределении мощности.

Но у нас нет трехфазных нагрузок (элементы, использующие трехфазное питание, например, трехфазные двигатели и т. д.), подключенные к этому распределению питания.

Проводка вспомогательной цепи подробно обсуждалась для розеток 1 Вт, 2 Вт, 5 А, 13 А и 16 А и т. д. БД.

Подключение и установка БД.

Используемая БД будет либо для поверхностного монтажа, либо для скрытого монтажа [встроенного].

В корпусе предусмотрены точки ввода для подключения питающего кабеля и вспомогательных распределительных кабелей на верхней и нижней сторонах.

На рынке будет много типов БД, но приведенный здесь пример позволит практикующему врачу с легкостью работать с любым типом.

DB имеет DIN-рейку для установки ВДТ и автоматических выключателей.

Он также имеет четыре медных соединительных шины, три для подключения нейтральных кабелей подцепей красной, желтой и синей фаз по отдельности, а еще одну для подключения всех кабелей заземления, используемых в розетках, электрических осветительных приборах и т. д.

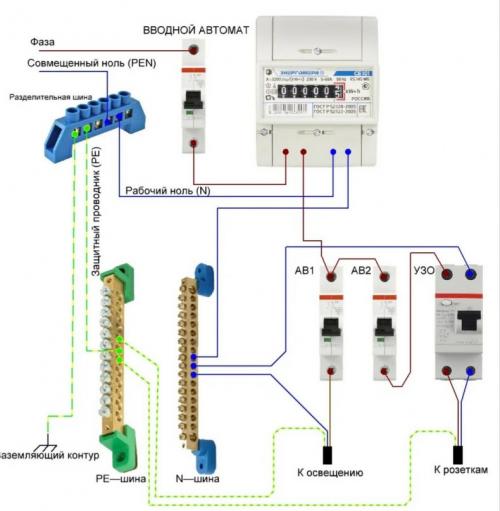

Сравните предыдущий однофазная проводка DB с этим.

Вы увидите сходство между ними в проводке подсхемы.

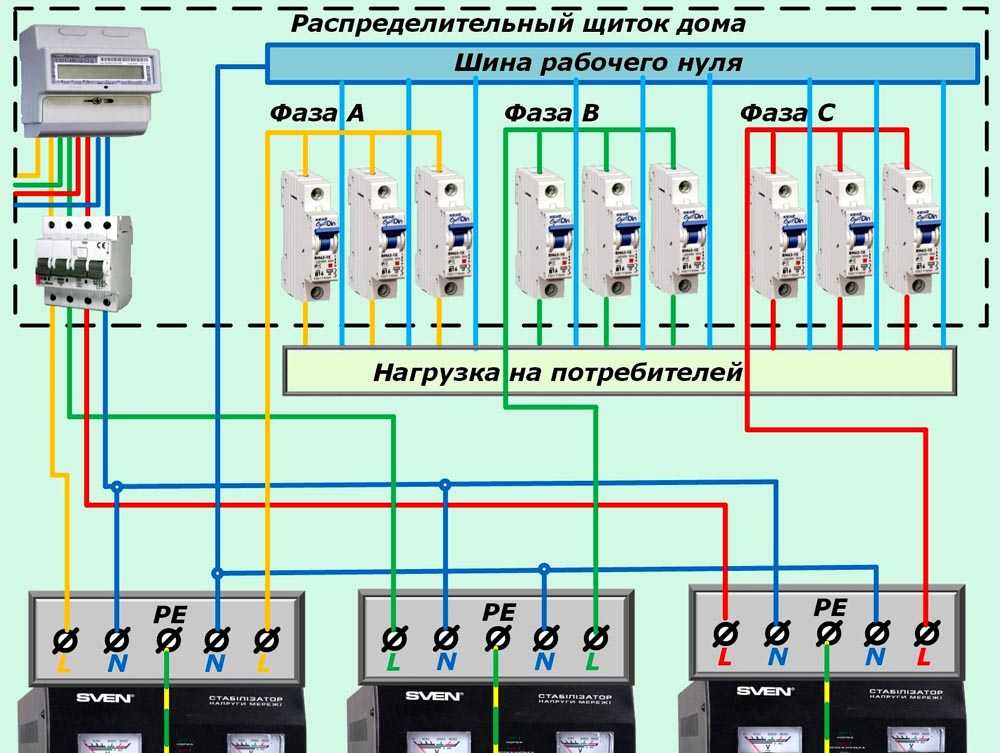

Практический способ подключения трехфазного распределительного щита на 60 А с помощью MCCB.

Схема подключения в соответствии со старым цветовым кодом Схема подключения в соответствии с новым цветовым кодом

Электропроводка 3-фазного распределительного щита PDF

Электромонтажные работы

Электролеск

Основы чтения панелей ПЛК и электрических схем

2 марта 2022 г. bydosupply

В промышленных применениях электрическая панель представляет собой в основном сервисную коробку, которая соединяет основную линию электроснабжения с электрическим устройством и распределяет электрические токи по различным другим цепям в системе. В промышленных условиях вы не просто подключаете контроллер ПЛК к настенной розетке, вместо этого используется электрическая панель. Панель ПЛК — это просто электрическая панель управления, состоящая из электрических компонентов, которые используют электроэнергию для управления различными механическими функциями промышленных машин или оборудования.

Для того чтобы промышленные машины и оборудование выполняли свои различные технологические задачи, им требуются определяемые пользователем функции и хорошо организованное управление. Таким образом, электрические панели управления, такие как панель ПЛК, используются для выполнения этих функций в производственном оборудовании. Любая электрическая панель управления, с которой вы когда-либо сталкивались, всегда будет состоять из двух основных категорий: структура панели и электрические компоненты. Точно так же панель ПЛК состоит из специальной коробки из нержавеющей стали, содержащей электрические компоненты, необходимые для запуска машины или процесса в заводских условиях. Электрические компоненты бывают двух типов: силовые и управляющие.

Структура панели ПЛК представляет собой комбинацию корпуса и задней панели. Вы можете связать панель управления ПЛК с электрическим выключателем в офисе или дома.

Панельный корпус: Обычно это металлический ящик из нержавеющей стали или алюминия, размеры которого различаются. В большинстве промышленных применений размер корпусов определяется номерами на дверцах корпусов панели ПЛК. Кроме того, все корпуса имеют рейтинг безопасности UL, рейтинг IP и/или классификацию NEEMA, которая напечатана на металлической табличке, прикрепленной к корпусу.
Задняя панель: это металлический лист, который крепится к внутренней части корпуса для обеспечения структурной поддержки кабельных каналов и монтажа на DIN-рейку. Каналы для проводки обеспечивают варианты прокладки и позволяют аккуратно организовать используемые провода, помогая контролировать электрические помехи между электрическими компонентами внутри панели ПЛК. DIN-рейки имеют стандартные размеры и обеспечивают монтажную конструкцию для электрических компонентов.

Как указывалось ранее, панель ПЛК состоит из двух типов электрических компонентов: силовых компонентов и компонентов управления. Чтобы иметь возможность читать электрическую схему панели ПЛК, вы должны иметь представление об этих компонентах. Рассмотрим эти два типа электрических компонентов:

A) Компоненты питания панели ПЛК

Поворотный разъединитель: Используется для подключения входящих линий/проводов питания. Он может включать предохранители или нет. Чтобы включить или выключить питание, его обычно поворачивают с помощью черной или желтой дверной ручки панели ПЛК.
Блок распределения питания: в основном изготовлен из обработанного алюминия. В верхней части этого блока есть пара отверстий для больших соединительных проводов, а в его нижней части есть несколько отверстий для меньших соединительных проводов. Блок распределения питания используется для разделения большого соединительного провода на более мелкие провода, которые будут использоваться со многими другими электрическими компонентами на панели ПЛК.
Реле и контакторы: это переключатели ВКЛ/ВЫКЛ, которые управляют механизированными функциями на основе команд управления от контроллера ПЛК. Меньшие реле управляют простыми функциями, такими как вентиляторы и освещение. Реле большего размера известны как контакторы и управляют более сложными функциями, такими как трехфазные двигатели.
Главный автоматический выключатель: Все мы знакомы с основным отключением электрических цепей в наших домах или офисах. Что ж, главный автоматический выключатель в панели ПЛК похож на такой электрический разъединитель. В большинстве промышленных систем управления главные автоматические выключатели в панелях ПЛК рассчитаны на напряжение от 120 до 480 В.
Отводные автоматические выключатели: обеспечивают защиту от короткого замыкания, а в некоторых случаях предотвращают перегрузки для каждого типа нагрузки, управляемой ПЛК, такой как нагреватель, двигатель и т. д.
Ограничители перенапряжения: используются для предотвращения скачки напряжения или удары молнии из-за повреждения электрических компонентов внутри панели ПЛК из-за перенапряжения.
Трансформатор: Обычно понижающий трансформатор используется для снижения входного переменного напряжения до 120 В для различных компонентов, а в других случаях он используется для понижения входного напряжения до 24 В. Это применимо в тех случаях, когда панель ПЛК подключена к сети переменного тока 120 В.
Блок питания: используется для преобразования высокого напряжения переменного тока, обычно 120 В или 240 В переменного тока, в более низкое и безопасное управляющее напряжение постоянного тока (24 В постоянного тока) для различных компонентов управления на панели ПЛК, таких как ЧМИ или контроллер ПЛК.
Контакты питания: они используются для ручного отключения/включения подачи питания на машину с помощью кнопок аварийного останова.
Стартер двигателя: также известный как контактор двигателя, он включает двигатели на полной скорости и полном напряжении.
Преобразователь частоты (VFD): Это тип контроллера двигателя, который используется для регулировки скорости двигателя, а также для контроля других параметров двигателя.
Устройство плавного пуска двигателя: это также тип контроллера двигателя, который используется для постепенного пуска двигателя с течением времени, а затем разгона до полной скорости двигателя.
Заземление: Это соединение необходимо, так как оно обеспечивает путь прохождения тока в случае электрической неисправности.

B) Компоненты управления панели ПЛК

Дополнительный автоматический выключатель: используется для защиты высокопроизводительных и дорогих устройств управления и компонентов панели ПЛК.
Главное реле управления (MCR): оно используется для реализации цепи безопасности, которая передает питание от всех выходных устройств в случае возникновения чрезвычайной ситуации. В большинстве случаев MCR представляет собой пару грибовидной кнопки «Стоп».
Сетевые коммутаторы: Они составляют коммуникационный центр панели ПЛК. Они облегчают связь между системой ПЛК и множеством других сетевых устройств на сборочной линии. Примером сетевого коммутатора является коммутатор Ethernet, который используется для сетевой связи между ПЛК, ЧМИ и другими интеллектуальными устройствами.
Программируемый логический контроллер (ПЛК): По сути, это ЦП ПЛК, находящегося внутри панели. Этот блок имеет арифметико-логический блок (ALU), который отвечает за манипулирование данными, арифметические функции и логические операции. Блок управления также включен для регулирования времени операций управления ПЛК.
Человеко-машинный интерфейс (HMI): HMI предоставляют графический интерфейс пользователя (GUI), который позволяет операторам взаимодействовать с системой управления ПЛК. Таким образом, оператор может использовать графический дисплей HMI для мониторинга и просмотра вводимых и рабочих данных в режиме реального времени или для настройки и управления определенными функциями оборудования или процесса. Примеры ЧМИ включают в себя клавиатуры, текстовые считыватели, джойстики, видеомониторы или большие сенсорные панели, такие как жидкокристаллические дисплеи (ЖК-дисплеи).
Модуль ввода/вывода: Модули ввода/вывода обеспечивают интерфейс от ПЛК к полевым устройствам ввода и управляемым компонентам или устройствам. Модуль вывода соединяет ПЛК с устройствами ввода, такими как датчики, кнопки пуска/останова и переключатели. С другой стороны, модуль вывода используется ПЛК для управления выходными полевыми устройствами, такими как реле, электромагнитные клапаны, двигатели, насосы и электрические нагреватели. Вы можете иметь либо аналоговые, либо цифровые модули ввода/вывода.
Кнопка оператора: расположена на передней панели панели ПЛК и используется оператором для управления процессом или машиной.
Клеммные колодки: они используются для соединения и сращивания проводки полевых устройств и внутренней проводки панели ПЛК. Они также помогают организовать и распределить множество проводов, исходящих из различных источников, к различным электрическим устройствам.

Также известная как электрическая схема, принципиальная схема, элементарная схема или электрическая схема, электрическая схема представляет собой просто графическое представление электрической цепи. Принципиальная электрическая схема представляет электрические компоненты и взаимосвязи цепи с использованием стандартных символов, в то время как наглядная электрическая схема использует простые изображения для представления компонентов цепи. В этой статье мы обсудим как принципиальные, так и наглядные электрические схемы панели ПЛК.

Все компоненты питания и управления панели ПЛК, описанные выше, существуют на электрической схеме. Они определяют и организуют различные функции, выполняемые панелью ПЛК. На электрической схеме эти компоненты представлены стандартными электрическими символами. Следовательно, для того, чтобы иметь возможность прочитать схему подключения панели ПЛК, необходимо заранее знать, какой символ представляет какой компонент.

Зная различные электрические компоненты, содержащиеся в панели ПЛК, и символы, обозначающие их на схеме соединений, мы теперь можем научиться читать схемы соединений панели ПЛК, используя несколько примеров. Но перед этим, вот несколько правил, которым нужно следовать всякий раз, когда вы читаете электрическую схему панели ПЛК:
Правило №1: Вы должны читать схему подключения панели ПЛК слева направо и сверху вниз, как если бы вы читали книгу.
Правило № 2: Чтобы понять систему адресации схемы подключения панели ПЛК, используйте комбинацию предоставленных номеров столбцов и номеров страниц. Например, если вы найдете число 38,7 ниже или рядом с электрическим компонентом на электрической схеме панели ПЛК, это означает, что компонент использовался на странице 38, столбец 7. Это правило применяется, когда вы читаете реальную панель ПЛК. схема подключения в буклете на нескольких страницах.
Хорошо, теперь давайте посмотрим на несколько примеров схем подключения панели ПЛК.

В этом примере двигатель должен работать в обоих направлениях, что возможно только с помощью логической схемы управления вперед/назад или релейной схемы. Простая логика прямого/обратного управления ПЛК была бы наиболее жизнеспособным решением в этом случае. Таким образом, система ПЛК используется для прямого и обратного управления трехфазным асинхронным двигателем.

Два реле или контактора для управления двигателем используются, потому что необходимы два разных направления. Первый контактор предназначен для управления прямым направлением, а второй контактор — для управления обратным направлением двигателя. Кроме того, три кнопки используются для функций остановки, движения вперед и назад двигателя. Таким образом, оператор будет использовать кнопку прямого хода (FWD PB) для работы двигателя вперед, кнопку реверса (REV PB) для работы двигателя назад и кнопку остановки (STOP PB) для функции остановки. В результате электрическая схема выглядит так, как показано ниже:

Рис. 1. Наглядная электрическая схема двигателя, управляемого ПЛК

Примечание: Пунктирные линии на приведенной выше схеме подключения (рис. 1) обозначают один приобретаемый компонент, которым в данном случае является система ПЛК.

В этой системе контроллера двигателя трехфазное питание переменного тока подключается к клеммной колодке, а затем подается на прерыватель питания (главный автоматический выключатель). После чего все три фазы (L1, L2 и L3) подаются на пускатель двигателя с тремя контактами, обозначенными буквой М. Далее к нему подключаются три тепловых реле перегрузки (отводные автоматические выключатели). Затем две фазы (L2 и L3) трехфазного переменного тока подключаются к понижающему трансформатору, который подключается к системе ПЛК для питания логики. Получившаяся электрическая схема показана ниже:

Рис. 2. Электрическая схема системы контроллера двигателя на базе ПЛК

Чтобы лучше понять логическое управление, обеспечиваемое системой ПЛК, в электрическую схему двигателя на рис. 2 вместо системы ПЛК включена схема многоступенчатой логики. Как правило, схему соединений панели ПЛК в Ladder Logic можно разделить на две отдельные части. Первая часть — это силовая цепь, которая показывает поток энергии в систему. Цепь питания обычно обозначается жирными линиями. Вторая часть обычно обозначается тонкими линиями и представляет собой схему управления. В случаях, когда для питания панели управления ПЛК используется внешний источник питания, это обычно не отображается. На рисунке ниже показан хороший пример монтажной схемы релейной логики с цепью питания и цепью управления:

Рис. 3. Электрическая схема и схема многозвенной логики двигателя, управляемого ПЛК

В приведенном выше примере (рис. 3) силовая цепь показывает, как трехфазное напряжение переменного тока (L1, L2 и L3) поступает на двигатель; сначала он поступает на клеммы, затем подключается к силовому прерывателю (главному автомату защиты), затем три фазы подаются на три контакта М и три тепловых реле перегрузки (отводные автоматические выключатели). В этом случае внешний источник питания ПЛК не требуется, так как две фазы (L2 и L3) трехфазной сети переменного тока подключены к понижающему трансформатору, питающему систему ПЛК. Рисунок 3 также включает в себя схему управления (показанную в виде схемы лестничной логики), которая фокусируется на том, как управляется двигатель.

В части схемы управления на основе ПЛК на рис. 3 используются стандартные символы лестничной диаграммы. Однако электрические компоненты, такие как предохранители и устройства отключения, также могут использоваться в цепях управления. На рисунке 3 схема управления включает предохранитель. Посмотрите на некоторые стандартные символы лестничной диаграммы, показанные ниже, которые будут полезны при чтении схемы управления на основе ПЛК на рис. 3.

Рисунок 4. Наиболее распространенные символы лестничной диаграммы

На рисунке 3 силовая цепь может быть прочитана, как описано выше, но чтобы иметь возможность прочитать схему управления на основе ПЛК, нам придется рассмотреть несколько правил чтения лестничных диаграмм.

Как следует из названия, физический макет лестничной диаграммы (LD) напоминает лестницу; при этом две вертикальные шины питания построены среди ряда горизонтальных перекладин.

A) На лестничной диаграмме вертикальные линии обозначают шины питания, между которыми подключена схема ПЛК. В крайнем левом углу находится положительная полоса, а справа — отрицательная или нейтральная полоса питания. Таким образом, поток электрического тока идет от вертикальной шины питания на левом конце через горизонтальную перекладину к правой вертикальной шине.

B) Горизонтальные ступени показывают кнопочные выключатели, катушки реле, контакты реле, контакты переключателей и элементы, которыми управляет ПЛК, такие как лампы, двигатели и электромагнитные катушки. Все эти компоненты показаны между вертикальными шинами питания.

C) Входы расположены с левой стороны каждой горизонтальной ступени, и они должны быть верными для подачи питания на подключенные выходы. Следовательно, каждая горизонтальная ступенька начинается с входа и заканчивается выходом.

D) Еще одно очень важное соглашение заключается в том, что программа на лестничной диаграмме читается слева направо и сверху вниз. Процессор ПЛК сначала считывает верхнюю цепочку слева направо, затем вторую цепочку также считывает слева направо и так далее. Этот процесс называется циклом сканирования программы ПЛК.

E) Каждая горизонтальная ступень схемы релейной логики определяет одну операцию управления ПЛК. Таким образом, при чтении схемы соединений релейной логики вы должны иметь возможность логически визуализировать процесс, управляемый ПЛК, по горизонтальным звеньям; по мере того, как данные передаются от входов на левом конце к компонентам управления и к управляемым устройствам вывода.

F) Наконец, в схемах лестничной логики физические электрические компоненты электрической цепи изображаются в их нормальном состоянии. Например, если релейный контактный переключатель обычно является нормально разомкнутым (НО) до тех пор, пока не будет выполнено определенное условие для его закрытия, то на схеме лестничной схемы он будет отображаться как нормально разомкнутый. Точно так же нормально закрытый (NC) компонент будет отображаться как нормально закрытый.

Поняв правила чтения лестничной диаграммы, теперь мы можем интерпретировать схему управления на основе ПЛК на рис. 5 (показанная ниже) следующим образом:

Рисунок 5: Схема управления на базе ПЛК

Во-первых, на рис. 5, показанном выше, показана одноступенчатая лестничная схема с вертикальными направляющими, указывающими на подачу питания от понижающего трансформатора к системе ПЛК. Вертикальная шина питания на левом конце защищена от перегрузки по току с помощью предохранителя, а вертикальная шина питания на правом конце заземлена.
