Самая простая схема авр: типовые схемы подключения на 2 и 3 ввода, на контакторах

Содержание

Как собрать авр своими руками

Содержание

  1. Схема АВР
  2. Схема АВР с реле контроля напряжения
  3. Информация
  4. ПТЭЭП
  5. ПОТЭУ

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

    нормально разомкнутым
    нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

    без разрыва ноля
    с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл. передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

    3 нормально разомкнутые
    1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

    реле напряжения
    реле контроля фаз и т. п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры – ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

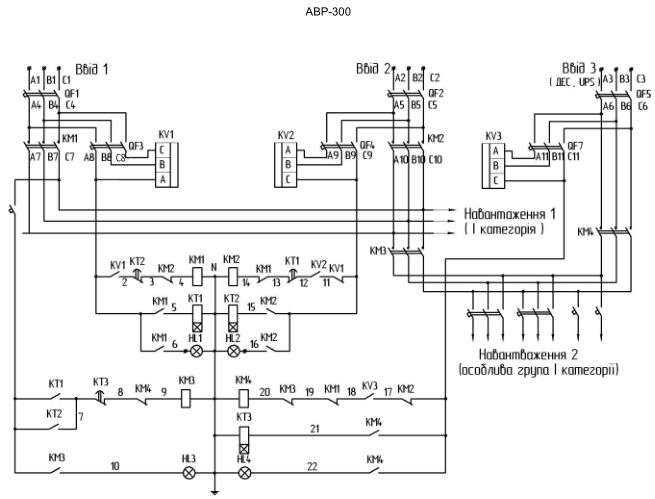

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

Автоматический ввод резерва (далее АВР) – система, используемая в электроснабжении для быстрого переключения нагрузки потребителя на резервный источник питания при отсутствии напряжения на основном. Очевидно, что его использование предполагает наличие, как минимум двух питающих вводов – основного и резервного.

Назначение АВР – повышение надежности электроснабжения потребителей. Обязательное и рекомендуемое использование этой системы для электроприемников определенных категорий определено в ПУЭ.

Предложенный здесь способ реализации АВР отличается достаточной надежностью и небольшой стоимостью реализации. Эта схема АВР подойдет для организации автоматического включения и выключения резервных питающих вводов дачных домов, частных коттеджей, для электроснабжения которых предусмотрены альтернативные источники электроэнергии – например, бензиновые или дизельные генераторы.

Схема АВР

Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока (величина ) которых должна превышать токи нагрузки.

Питающее напряжение основного и резервного вводов на этой схеме 380 В, однако рабочее напряжение катушек обоих пускателей 220 В, поэтому, она подойдет и для организации АВР при однофазном питании потребителей.

Как работает схема? В штатном режиме, когда на основном питающем вводе присутствует питающее напряжение линии, катушка магнитного пускателя КМ1 оказывается включенной на рабочее напряжение 220 В (L3 – N), силовые контакты этого пускателя замыкаются и нагрузка, таким образом подключается от основного ввода.

Теперь представим ситуацию когда на основном вводе напряжение пропало. Возврат в исходное (выключенное) состояние обесточенного пускателя КМ1 вызовет замыкание его нормально разомкнутого контакта, находящегося в цепи питания катушки контактора КМ2 и его сработки.

Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. Отключение резервного источника питания (напр. генератора) по аналогии обесточит катушку пускателя КМ2, отброс его силовых контактов и (при появлении напряжения на основном вводе) автоматическое включение КМ1 с переходом питания от линии.

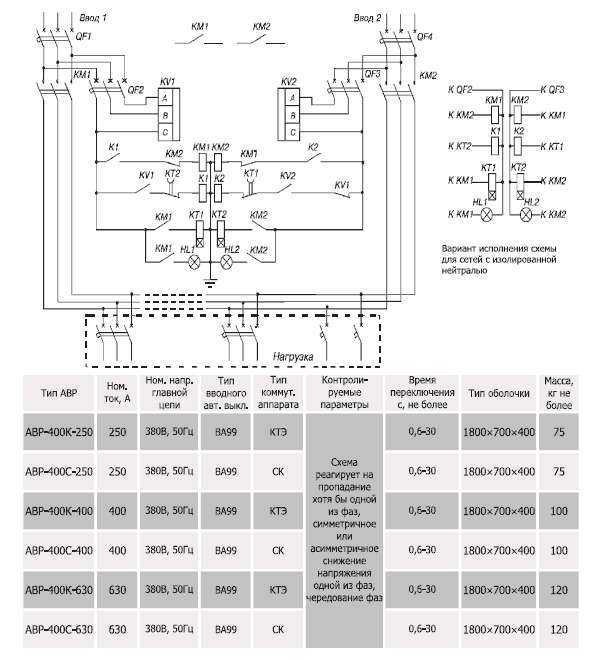

Схема АВР с реле контроля напряжения

Серьезным недостатком приведенной выше схемы является отсутствие приоритетности питания. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную – отключением питания автоматическим выключателем АВ2 или остановкой генератора.

Для задания приоритета по питанию в схему может быть включено реле контроля напряжения КSV, которое при появлении напряжения на линии размыкает цепь питания катушки КМ2, его отключение и сработку КМ1 – переключение на основной источник питания.

  • Главная
  • Электрические схемы
  • Схема АВР

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок – документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. Основным источником служит линия подстанции, а резервным – другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник, таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению. Это так называемый автоматический ввод резерва (АВР). Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

В реальности момент переключения оказывается весьма ответственным, ведь автоматика АРВ обязана обеспечить весь комплекс своих функций, сохранив при этом параметры питания. На подстанциях и распределительных пунктах используются многоуровневые сложные схемы автоматического ввода резерва, содержащие как логическую и измерительную части, так и силовую, но в данной статье мы рассмотрим две простые схемы АВР на контакторах, которые подойдут для дома или для небольшого предприятия.

АВР на одном контакторе

Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. Схема также включает в себя пару однополюсных автоматических выключателей и один двухполюсный.

Чтобы включить схему АВР, сначала включается автомат SF1, затем SF2. Основной источник питает катушку контактора КМ1, и нормально-разомкнутый контакт КМ1.1 переходит в постоянно замкнутое состояние, при этом нормально-замкнутый контакт КМ1.2 размыкается.

На двухполюсный выключатель QF1 фаза А1 подается через автомат SF1 и через замкнутый контакт КМ1.1 контактора КМ1. Когда автомат QF1 переводится в состояние «включено», потребитель получает питание от основного источника.

Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1.1 размыкает цепь питания потребителя от основного источника, при этом нормально-замкнутый контакт КМ1. 2 замыкается, и фаза резерва А2 через автоматы SF2 и QF1 подается на потребитель.

Когда основной источник возобновит свою работу, контактор КМ1 вновь получит питание катушки, и контакт КМ1.1 снова замкнется, а КМ1.2 — разомкнется. Потребитель снова будет получать питание от основного источника.

Выключатель SF1 служит для того, чтобы в случае необходимости воспользоваться резервным источником питания, можно было бы вручную отключить основную линию, и перевести питание потребительской сети на резервный источник.

Приведенная схема является классической схемой АВР, и при ее монтаже достаточно учесть мощность подключаемых потребителей, и установить автоматы и контактор на соответствующий ток. Если автоматика рассчитана так, что от резервного источника можно взять не более определенного предела по току, то включить можно будет лишь самое необходимое оборудование.

Схема АВР на одном контакторе подойдет для тех объектов, на которых есть две независимые линии, идущие от подстанции, однако для домашнего использования часто необходимо полностью разорвать и фазу и ноль, чтобы запитать домашнюю сеть от собственного автономного источника, по этой причине схему следует несколько модифицировать.

Модифицированная схема АВР на одном контакторе

Модификация схемы отличается тем, что здесь коммутируется и фаза и ноль. Это решение подойдет для хозяйств, имеющих свой собственный автономный источник электроэнергии, и при аварии вся домашняя сеть отключается от основного источника питания, переключаясь на собственный автономный источник. Здесь схема АВР подключается после счетчика.

Запуск схемы осуществляется следующим образом. Сначала включается автоматический выключатель SF1, затем SF2. Если с основным источником все в порядке, катушка контактора КМ1 получает питание, и пара нормально-разомкнутых контактов КМ1.1 и КМ1.2 замыкаясь, подключают сеть потребителя к основному источнику. Счетчик учитывает поставляемую электроэнергию. В это время нормально-замкнутые контакты КМ1.3 и КМ1.4 оказываются разомкнутыми, поэтому резервный источник от сети отключен.

Если по какой-нибудь причине главный источник перестает подавать питание в сеть, катушка контактора КМ1 оказывается обесточенной, и контакты КМ1. 1 и КМ1.2 размыкаются, отключая фазу и ноль главного источника от фазного и нулевого провода сети потребителя. В этот же момент контакты КМ1.3 и КМ1.4 замыкаются, поскольку питание с катушки, управляющей их размыканием прекратилось. Резервный источник теперь подключен к сети потребителя.

Если требуется возобновлять питание от основного источника вручную, то добавляют кнопку, с помощью которой схема АВР вступала бы в работу лишь после ручного нажатия на нее.

По нажатии на кнопку SB1, контакт КМ1.1 шунтируется, и катушка контактора КМ1 получает питание. Контакты КМ1.1 и КМ1.2 замыкаются, подключая сеть потребителя к основному источнику. В этот же момент контакты КМ1.3 и КМ1.4 размыкаются, и резервный источник оказывается отключен.

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе.

Схема АВР на двух контакторах:

Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.

Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения

Конфигурация любого вводного устройства здания зависит от категории электроснабжения.

По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.

Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.

1 III категория элекроснабжения.



Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения

Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление.  Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.

2 II категория элекроснабжения.

При проектировании вводного устройства по II категории можно выделить две основные схемы.



Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель

Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3.  Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.



Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели

Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях  типа ВР 32 на два направления.

3 I категория элекроснабжения.

Существует  много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.



Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель

В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.



Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели

Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.

P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт.
2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
