Регулятор напряжения 201. 3702

Регулятор 201.3702 выпускается взамен регуляторов РР350, РР350А. Измерительным органом регулятора является делитель R1—R4. Резистор R1 в делителе является настроечным. Органом сравнения является стабилитрон VD1.
Отличием схемы регулятора 201.3702 является то, что стабилитрон расположен не в базовой, а в эмиттерной цепи входного транзистора VT1.

Часть схемы на транзисторах VT1, VT3—VT5 является регулирующим органом. Транзисторы VT4, VT5 — включены по схеме составного транзистора (схема Дарлингтона). При такой схеме включения два транзистора рассматриваются как один с большим коэффициентом усиления.

• Схема работает следующим образом. При открытом транзисторе VT1 открыт и транзистор VT3, так как его базовый ток протекает через переход эмиттер-коллектор VT1 и закрыт составной транзистор VT4, VT5, поскольку его переход эмиттер-база зашунтиро-ван переходом эмиттер-коллектор транзистора VT3. Если транзистор VT1 закрыт, что бывает при напряжении ниже напряжения настройки регулятора (ток через стабилитрон VD1 не протекает), то закрыт и транзистор VT3 и открыт составной транзистор VT4, VT5.
• В схеме регулятора имеется резистор жесткой обратной связи R6. Переход составного транзистора VT4, VT5 в открытое состояние подключает резистор R6 параллельно резистору R4 входного делителя напряжения, что приводит к скачкообразному повышению напряжения на стабилитроне VD1, его ускоренному отпиранию и, соответственно, ускоренному отпиранию транзисторов VT1, VT3 и запиранию транзисторов VT4, VT5. Запирание этих транзисторов отключает резистор R6 от резистора R4, что способствует скачкообразному уменьшению напряжения на стабилитроне VD1 и его ускоренному запиранию. Таким образом, резистор R6 повышает частоту переключения регулятора напряжения.
• Конденсатор С1 осуществляет фильтрацию пульсации входного напряжения и исключает их влияние на работу регулятора напряжения.
• Транзистор VT2 выполняет в схеме две функции. При нормальном режиме работы он обеспечивает форсированный переход транзисторов VT3—VT5 регулятора из закрытого состояния в открытое и обратно, чем снижает потери в них при переключении, т. е. вместе с конденсатором С2 и резистором R9 осуществляет гибкую обратную связь в регуляторе.
• Запирание составного транзистора VT4, VT5 вызывает резкое понижение потенциала его коллектора. При этом по цепи: переход эмиттер-база транзистора VT2, резистор R9, конденсатор С2, начинает протекать ток, что приводит к отпиранию транзистора VT2 и обеспечивает в результате форсированное отпирание транзистора VT3 и ускорение запирания составного транзистора VT4, VT5. При отпирании транзистора VT4, VT5 транзистор VT2 находится в закрытом состоянии и конденсатор С2 разряжается по цепи: переход эмиттер-коллектор транзистора VT4, диод VD2, резистор R11. Разрядный ток, проходя по резистору R11, повышает потенциал базы транзистора VT3, т. е. создает дополнительное отрицательное смещение его перехода эмиттер-база, форсирует запирание VT3 и сокращает время отпирания составного транзистора VT4, VT5.
• В аварийном режиме схема на транзисторе VT2 осуществляет защиту выходного транзистора регулятора VT4, VT5 от перегрузки.
• Замыкание вывода «Ш» на массу вызывает понижение потенциала коллектора транзистора VT5 и, если транзистор в момент замыкания был открыт, рост напряжения на его переходе эмиттер—коллектор с переходом транзистора в линейный режим. При этом конденсатор С2 заряжается в цепи: переход эмиттер-база транзистора VT2, R9,С2, появляется ток, транзистор VT2 открывается, следовательно открывается транзистор VT3 и запирается транзистор VT4, VT5.
• После заряда конденсатора ток в его цепи пропадает VT2 закрывается, закрывается VT3, открывается VT4, VT5. Конденсатор C2, быстро разрядившись, через резистор R11, диод VD2 и переход эмиттер-коллектор транзистора VT5, вновь начинает получать заряд через базовую цепь транзистора VT2, который при этом открывается. Процесс повторяется, а выходной транзистор переходит в автоколебательный режим. При этом среднее значение силы тока через транзистор невелико и не может вывести его из строя.

Диод VD3 является а схеме регулятора гасящим диодом. Диод VD4 защищает регулятор от импульсов напряжения обратной полярности. Остальные элементы схемы обеспечивают нужный режим работы полупроводниковых элементов схемы.

Регулятор напряжения 201.3702

Регулятор напряжения 201.3702 выпускается взамен регуляторов РР350, РР350А. Измерительным органом регулятора является делитель R1—R4. Резистор R1 в делителе является настроечным. Органом сравнения является стабилитрон VD1.
Схема регулятора напряжения 201.3702 отличатся тем , что стабилитрон расположен не в базовой, а в эмиттерной цепи входного транзистора VT1.

@0 201.3702″ v:shapes=»_x0000_s1025″ border=»0″ w >

Рис. 1. Регулятор напряжения 201.3702. Схема

Часть схемы на транзисторах VT1, VT3—VT5 является регулирующим органом. Транзисторы VT4, VT5 — включены по схеме составного транзистора . При такой схеме включения два транзистора рассматриваются как один с большим коэффициентом усиления.

• Регулятор напряжения работает следующим образом. При открытом транзисторе VT1 открыт и транзистор VT3, так как его базовый ток протекает через переход эмиттер-коллектор VT1 и закрыт составной транзистор VT4, VT5, поскольку его переход эмиттер-база зашунтирован переходом эмиттер-коллектор транзистора VT3. Если транзистор VT1 закрыт, что бывает при напряжении ниже напряжения настройки регулятора (ток через стабилитрон VD1 не протекает), то закрыт и транзистор VT3 и открыт составной транзистор VT4, VT5.
• В схеме р егулятора напряжения имеется резистор жесткой обратной связи R6. Переход составного транзистора VT4, VT5 в открытое состояние подключает резистор R6 параллельно резистору R4 входного делителя напряжения, что приводит к скачкообразному повышению напряжения на стабилитроне VD1, его ускоренному отпиранию и, соответственно, ускоренному отпиранию транзисторов VT1, VT3 и запиранию транзисторов VT4, VT5. Запирание этих транзисторов отключает резистор R6 от резистора R4, что способствует скачкообразному уменьшению напряжения на стабилитроне VD1 и его ускоренному запиранию. Таким образом, резистор R6 повышает частоту переключения регулятора напряжения.
• Конденсатор С1 осуществляет фильтрацию пульсации входного напряжения и исключает их влияние на работу регулятора напряжения.
• Транзистор VT2 выполняет в схеме две функции. При нормальном режиме работы он обеспечивает форсированный переход транзисторов VT3—VT5 регулятора из закрытого состояния в открытое и обратно, чем снижает потери в них при переключении, т. е. вместе с конденсатором С2 и резистором R9 осуществляет гибкую обратную связь в регуляторе.
• Запирание составного транзистора VT4, VT5 вызывает резкое понижение потенциала его коллектора. При этом по цепи: переход эмиттер-база транзистора VT2, резистор R9, конденсатор С2, начинает протекать ток, что приводит к отпиранию транзистора VT2 и обеспечивает в результате форсированное отпирание транзистора VT3 и ускорение запирания составного транзистора VT4, VT5. При отпирании транзистора VT4, VT5 транзистор VT2 находится в закрытом состоянии и конденсатор С2 разряжается по цепи: переход эмиттер-коллектор транзистора VT4, диод VD2, резистор R11. Разрядный ток, проходя по резистору R11, повышает потенциал базы транзистора VT3, т. е. создает дополнительное отрицательное смещение его перехода эмиттер-база, форсирует запирание VT3 и сокращает время отпирания составного транзистора VT4, VT5.
• В аварийном режиме схема на транзисторе VT2 осуществляет защиту выходного транзистора регулятора VT4, VT5 от перегрузки.
• Замыкание вывода «Ш» на массу вызывает понижение потенциала коллектора транзистора VT5 и, если транзистор в момент замыкания был открыт, рост напряжения на его переходе эмиттер—коллектор с переходом транзистора в линейный режим. При этом конденсатор С2 заряжается в цепи: переход эмиттер-база транзистора VT2, R9,С2, появляется ток, транзистор VT2 открывается, следовательно открывается транзистор VT3 и запирается транзистор VT4, VT5.
• После заряда конденсатора ток в его цепи пропадает VT2 закрывается, закрывается VT3, открывается VT4, VT5. Конденсатор C2, быстро разрядившись, через резистор R11, диод VD2 и переход эмиттер-коллектор транзистора VT5, вновь начинает получать заряд через базовую цепь транзистора VT2, который при этом открывается. Процесс повторяется, а выходной транзистор переходит в автоколебательный режим. При этом среднее значение силы тока через транзистор невелико и не может вывести его из строя.

Диод VD3 является а схеме регулятора гасящим диодом. Диод VD4 защищает регулятор напряжения от импульсов напряжения обратной полярности. Остальные элементы схемы обеспечивают нужный режим работы полупроводниковых элементов схемы.

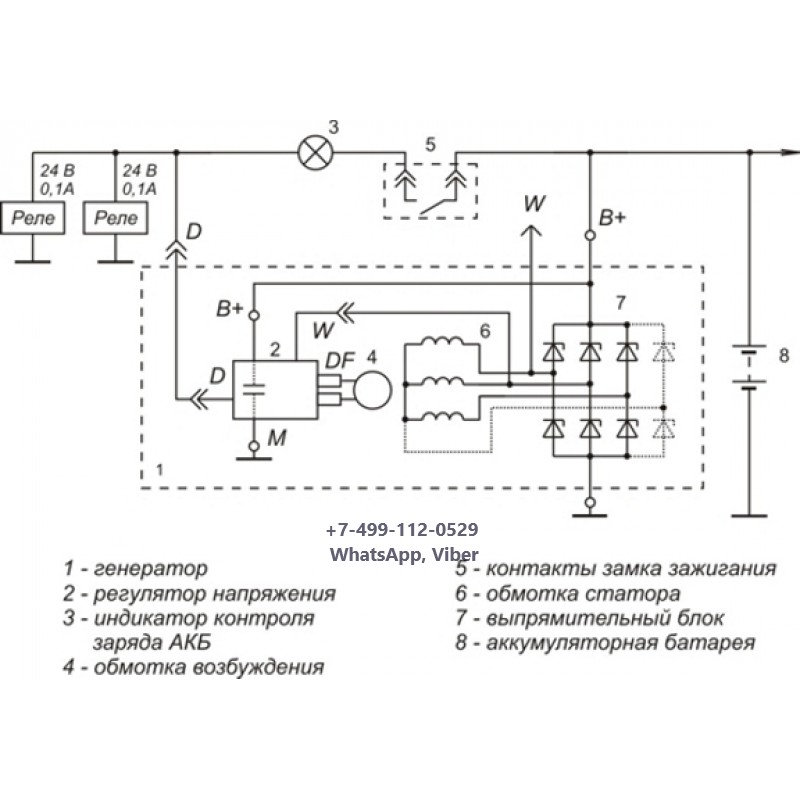

Код товара: 069.020.100

Описание Характеристики

Описание АНАЛОГ 661.3702/РР-350/ 201.3702
Выносной регулятор напряжения 201.3702 предназначен для поддержания заданного напряжения в бортовой сети а/м ЗИЛ-130, 131, 133, КАЗ

Выносной регулятор напряжения 221.3772 предназначен для автоматического регулирования напряжения на зажимах генераторов переменного тока Г250, Г284, 32.3701, 973.3701 и защиты обмотки возбуждения от короткого замыкания.
Устанавливается на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Генератор: тип Г250, Г284, 32.3701, 973.3701
Номинальное напряжение: В 14
Номинальный Ток: А 3
Падение напряжения не более 1,6В
Диапазон рабочих температур -55°С ÷ +80°С
Габаритные размеры 122×67×37 мм
Масса 0,12 кг

Характеристики

Параметры упаковкиВес единицы товара, кг0.11

Код товара: 069.021.050

Внимание! Изображение товара, включая цвет, могут отличаться от действительного внешнего вида. Комплектация так же может быть изменена производителем без предварительного уведомления. Обращаем ваше внимание на то, что все приведённые выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Для получения подробной информации о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам нашего отдела продаж или в Российское представительство данного товара.

Регулятор напряжения 121.3702
