Реле напряжения обозначение на схемах: Реле напряжения на однолинейной схеме

Обозначение реле напряжения на однолинейной схеме

Монтаж электропроводки начинается с составления принципиальной схемы. Большинство защитных устройств на ней встречается по несколько раз и символы этих приборов похожи друг на друга. Но есть один аппарат, который устанавливается в единственном экземпляре и обозначение реле напряжения отличается от значков других защитных приборов.

Для чего нужно реле напряжения

Бытовые электроприборы могут работать только при определённом напряжении, однако параметры сети 0,4кВ не отличаются стабильностью. При недостаточном сечении линий электропередач для обеспечения достаточной величины напряжения в конце и компенсации потерь в начале его приходится завышать, что может привести к перенапряжению.

Ещё более опасной является обрыв нейтрали в трёхфазных линиях. В этом случае по ней перестаёт протекать уравнительный ток и напряжение в розетке начинает колебаться в диапазоне 0-380В.

Отклонения параметров сети от допустимых могут привести к различным негативным последствиям и выходу электроприборов из строя:

• При повышенном напряжении могут сгореть электродвигатели в холодильниках и кондиционерах, а так же электронные платы управления и блоки питания различных сложных и дорогостоящих приборов. При длительном включении в сеть возможен перегрев различных нагревателей, конвекторов, утюгов и электроплит.
• Пониженное напряжение не представляет опасности для электронных приборов и нагревателей, но приводит к выходу из строя электродвигателей. Асинхронные электромашины, устанавливаемые в большинстве бытовых электроприборов, в данной ситуации начинают потреблять повышенный ток, что приводит к перегреву и перегоранию обмоток.

Единственным защитным устройством, способным защитить оборудование в данной ситуации, является реле напряжения РН. Этот аппарат отключает питание сети при выходе её параметров за заданные пределы.

Во время настройки у электромонтёров имеется возможность при помощи кнопок, находящихся на передней панели, установить любые параметры срабатывания, однако является целесообразным оставить заводские настройки. Обычно это 170-250В и при отклонении от этих значений реле отключает питание подключенных к нему линий.

Повторное включение РН происходит через заданный промежуток времени после предварительной проверки величины напряжения в сети.

Как обозначается реле напряжения на схеме

Все элементы электросхем имеют буквенные и графические обозначения, которые выбираются не случайным образом, а согласно соответствующим нормативным документам.

Графическое обозначение реле напряжения

Обозначение реле напряжения на принципиальных электросхемах определяется ГОСТом 2.767-89 «Обозначения условные графические в электрических схемах. Реле защиты». Этот документ был введён в действие 01.01.1990 года и входит в пакет нормативных документов ЕСКД — Единая система конструкторской документации.

Условные графические обозначения для различных типов защитных и измерительных реле указаны в разделе 3 табл. 3 вышеупомянутого ГОСТа и обозначение на схемах реле напряжения формируется по следующим правилам:

• все виды реле изображаются в виде прямоугольников;
• на обозначении аппаратов, срабатывающих от различных величин подаваемого напряжения, имеется буква «U»;
• на символе РН эта буква дополнена значками «<» и «>», радом с которыми может быть указан диапазон работы аппарата.

Буквенное обозначение реле напряжения

Кроме графических обозначений все элементы на схеме имеют буквенные обозначения. Перечень этих обозначений указан в ГОСТе 2.710-81 «Обозначения буквенно-цифровые в электрических схемах», так же являющемся частью ЕСКД. В этом документе для реле напряжения имеется отдельное двухбуквенное обозначение:

• в символах всех типов реле, пускателей, контакторов и других аналогичных приборов на электросхемах первая буква должна быть «К»;
• реле напряжения обозначается двухбуквенным символом «KV».

Обозначение реле напряжения на однолинейной схеме

В нормативных документах указано, как обозначается реле напряжения в принципиальных электросхемах, однако у однолинейных схем имеются особенности, зависящие от количества фаз.

В однофазной сети

В бытовых электросетях реле напряжения отключает питание электроприборов при помощи встроенного реле. Поэтому оно устанавливается непосредственно после электросчётчика или, если после прибора учёта находится вводной автомат, после этого прибора защиты.

Количество линий, изображающих подходящие и отходящие провода, зависит от типа схемы:

• на обычной электросхеме указаны оба проводника — нулевой и фазный;
• на однолинейной схеме к РН подходит только одна линия, на которой имеются две косых черты, символизирующих два проводника.

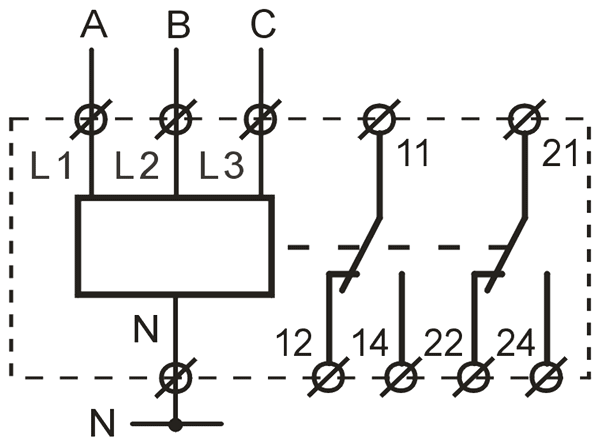

В трехфазной сети

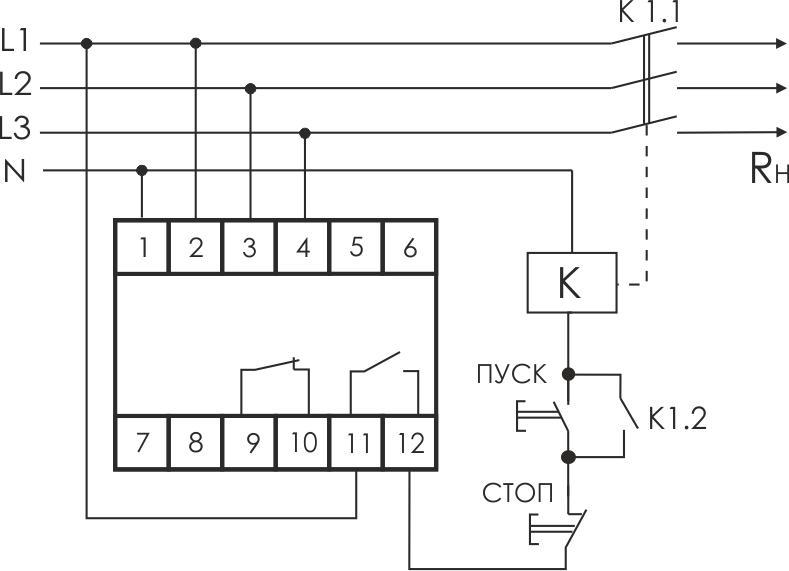

Существует два типа подключений реле напряжения в трёхфазной сети, зависящих от номинального тока вышестоящего автомата:

• Ток в сети не более 16А, аппараты большей мощности отличаются высокой ценой и пониженной надёжностью. В этом случае питание линии отключается встроенными контактами, а количество подходящих и отходящих проводов одинаковое — три фазных и нулевой. На однолинейной схеме они изображаются одной линией с четырьмя косыми чёрточками.
• При более высоком токе мощности встроенного реле недостаточно для отключения питания. В таких сетях к РН через нормально-открытые контакты подключается пускатель или через нормально-закрытые присоединяется дистанционный расцепитель автоматического выключателя. В таких схемах к аппарату подходит четыре провода, показанных на схеме в виде одной линии и четырёх наклонных отрезков, а отходит два, которые показаны двумя косыми чёрточками на одной линии.

Вывод

Обозначение реле напряжения выбирается не произвольно, а по определённым правилам. Графическое согласно ГОСТу 2.767-89 , а буквенное по ГОСТу 2.710-81. Обозначения буквенно-цифровые в электрических схемах». Это позволяет производить монтаж защитных устройств не только тем работникам, которые составляли схему, но и всем электромонтажникам, знающим условные обозначения в электросхемах.

Похожие материалы на сайте:

• Зачем на счетчике ставили две пробки
• Каким проводом собирать электрощит
• Для чего нужен кросс-модуль

по ГОСТу, контактов реле, промежуточного и реле тока

Для полноты информации об изделии и особенностях его работы используются электрические схемы. Пользователь не может запутаться при сборке благодаря внесению буквенно-графических маркировок в ЕСКД. Обозначение реле на схеме подчиняется ГОСТ 2.702-2011, где подробно описываются элементы устройства и расшифровываются значения.

Содержание

1. Маркировка релейной защиты
2. Принципиальные схемы
3. Монтажная схема
4. Структурные схемы
5. Условное обозначение
6. Графические маркеры
7. Буквенное обозначение
8. Обозначения в зависимости от типов реле
9. Тепловые модели реле
10. Реле времени
11. Реле тока
12. Особенности обозначения электромагнитных реле на схемах
13. Промежуточное реле
14. Виды и обозначения релейных контактов

Маркировка релейной защиты

Электромагнитное реле постоянного тока

Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

Принципиальные схемы

Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.

Сложные соединения сопровождаются надписями с указанием функционала отдельных узлов.

Монтажная схема

Пример монтажной схемы

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.

Монтажная схема также называется исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.

Условное обозначение

На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.

Графические маркеры

Условное обозначение реле на схемах

Графический способ изображения элементов реализуется посредством геометрических фигур:

Контакты реле могут подписываться.

Буквенное обозначение

УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.

Буквы	Расшифровка
AK	Блок-реле/защитный комплекс
AKZ	Комплект реле сопротивления
KA	Реле тока
KAT	Р. тока с БНТ
KAW	Р. тока с торможением
KAZ	Токовое реле с функциями фильтра
KB	Р. блокировки
KF	Р. частоты
KH	Указательное
KL	Промежуточное
F	Плавкий предохранитель
XN	Неразборное соединение
XT	Разборное соединение
KQC	Реле «вкл»
KQT	Реле «откл»
KT	Р. времени
KSG	Тепловое
KV	Р. напряжения
K 2.1, K 2.2, K 2.3	Контактные группы
XT	Клеммы
E	Элементы, к которым подключается реле
NO	Нормально разомкнутые контакты
NC	Нормально замкнутые контакты
COM	Общие (переключающиеся) контакты
mW	Мощность потребления
mV	Чувствительность
Ω	Сопротивление обмотки
V	Номинал напряжения
mA	Номинальный ток

Буквы можно использовать на графической схеме.

Обозначения в зависимости от типов реле

В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.

Тепловые модели реле

Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.

На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.

Стоимость теплового реле

Реле времени

Обозначение реле времени

Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.

Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:

• дуга вниз – задержка после подачи напряжения;
• дуга вниз – контакт, срабатывающий при возврате;
• две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.

Импульсные замыкающие контакты обозначаются так:

• черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании;
• черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате;
• черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.

Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.

Стоимость реле времени

Реле тока

Реле тока на схеме

Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.

На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.

Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.

Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).

Стоимость реле тока

Особенности обозначения электромагнитных реле на схемах

Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).

Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).

Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т. е. у реле – две обмотки.

Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).

Геркон, управляемый магнитом постоянного типа и не входящий в конструкцию релейной защиты, имеет кодировку автовыключателя – SF.

Стоимость электромагнитного реле

Промежуточное реле

Промежуточное реле на схеме

Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.

Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.

Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.

На схемах контакты изображаются в состоянии без подачи напряжения.

Стоимость промежуточного реле

Виды и обозначения релейных контактов

Обозначения релейных контактов

В зависимости от конструкции реле существует три типа контактов:

• Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
• Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
• Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.

На сегодняшний день распространены реле с перекидными контактами.

Досконально изучать особенности маркировки не обязательно. Буквенно-графические символы можно выписать или распечатать, а затем использовать для сборки. Если геометрические фигуры покажутся сложными, всегда можно обратиться к буквенной маркировке.

символов реле. Обозначения катушек, соленоидов, электромагнитов и контактов

Реле с электромагнитным управлением

Реле с электромагнитным управлением имеет катушку, намотанную вокруг сердечника, который создает магнитное поле, когда катушка возбуждается током, протекающим через нее. Магнитное поле тянет рычаг (подвижный контакт), замыкая или размыкая контакт.

Электромагнитное реле с кнопкой

Это реле имеет кнопку вместо рычага. Катушка под напряжением втягивает кнопку, замыкая или размыкая контакт.

Универсальное реле

Реле представляет собой электрический переключатель, который имеет набор клемм управления и контактных клемм. Клеммы управления управляются одним или несколькими управляющими сигналами для переключения контактных клемм. Они используются для коммутации относительно мощных цепей с использованием сигналов малой мощности.

Реле с двойной катушкой

Реле этого типа имеют две катушки. Каждая катушка имеет отдельные клеммы управления. Любая из двух катушек используется для замыкания или размыкания контакта. Когда на катушку 1 подается питание, она замыкает контакт, а при подаче питания на катушку 2 контакт размыкается. Реле с двойной катушкой в ​​основном представляют собой фиксирующие устройства, контакты которых остаются в своем положении даже после отключения катушки.

Реле с двойной катушкой с противоположным направлением обмоток

Реле с двойной катушкой такого типа имеет обмотки, противоположные друг другу. Магнитное поле, создаваемое одной катушкой, противоположно другому. Каждая катушка меняет положение контактов при подаче питания.

Реле максимального тока

Реле максимального тока — это защитное реле, которое срабатывает, когда ток превышает предел для защиты системы. Он в основном изолирует систему от тока повреждения, размыкая промежуточный контакт.

Реле минимального тока

Это также реле защиты по току, используемое для защиты системы или цепи от слабого тока. Он активируется, когда ток снижается от заданного предела.

Реле дифференциального тока

Дифференциальное реле работает на разнице фаз между входным и выходным током системы. Если есть какая-либо разница, это означает наличие тока повреждения, поэтому он начинает переключаться. Они используются для защиты трансформаторов, фидеров, двигателей и т. д.

Реле быстрого отключения

Как следует из названия, реле такого типа имеют очень высокую скорость отключения. Как только питание отключается от катушки, катушка немедленно обесточивается и, таким образом, переключает контакт.

Реле медленного возбуждения

Реле такого типа имеют катушку медленного действия. Существует временная задержка при возбуждении катушки для переключения контактных зажимов.

Реле медленной дезактивации

Реле такого типа имеют временную задержку при отключении питания от его клемм управления. Параллельно подключен конденсатор, который держит катушку под напряжением в течение определенного времени в зависимости от ее характеристик. После разряда конденсатора катушка обесточивается и переключает контакты.

Реле быстрого переключения

Это реле быстрого переключения, которое может очень быстро мгновенно переключаться из активированного состояния в деактивированное состояние и наоборот. Катушка такого реле запитывается или обесточивается при подаче или отключении питания соответственно. Они используются для мгновенного переключения приложений.

Неисправное реле напряжения

Реле защиты такого типа срабатывает при неисправном напряжении в линии. Когда в линии возникает ошибка напряжения, которая может привести к повреждению оборудования, реле срабатывает для предотвращения такого повреждения.

Реле доступа к картам

Это электронное реле, которое работает на специальных картах. Большинство реле доступа к картам являются беспроводными реле, которые идентифицируют карту и по беспроводной связи передают сигнал на реле для активации или деактивации. Они используются в целях безопасности.

Реле не подвержено влиянию переменного тока

Такой тип катушки реле не подвержен влиянию переменного тока.

Дифференциальное реле

Дифференциальные реле работают на разнице между двумя электрическими величинами. Они активируются, когда указанная разница превышает или уменьшает фиксированный предел. Большинство дифференциальных реле являются защитными реле, используемыми для защиты систем.

Поляризованное реле

Поляризованное реле — тип реле, переключение которого зависит от направления тока, протекающего через катушку. Некоторые реле имеют магнитную поляризацию, в других используется диод, включенный последовательно с катушкой, который предотвращает протекание тока в обратном направлении.

Реле с магнитной поляризацией

Реле с полярностью состоят из электромагнитной катушки и постоянного магнита. Магнитный поток катушки искажает магнитный поток постоянного магнита для переключения контактов в любое положение. У этих реле в основном три положения. Обычно он находится в нейтральном положении, и направление тока переключает его в любое из двух других положений.

Электромагнитное реле

Реле такого типа имеют электромагнитную катушку, на которую подается напряжение переменного или постоянного тока. Катушка создает магнитное поле, которое притягивает рычаг (контакт), чтобы замыкать или размыкать контакт.

Тепловое реле

Этот тип реле работает по температуре. Там есть биметаллическая полоса, которая изгибается под воздействием тепла. Элемент, выделяющий тепло внутри реле, из-за сильного тока изгибает металлическую полосу, разрывая или замыкая контакт. Они используются для защиты от перегрузок для машин.

Твердотельное реле

Твердотельное реле (SSD) — это тип реле, который изготовлен из полупроводников и использует оптопару для переключения главной цепи. В нем нет движущихся или механических частей, поэтому они имеют больший срок службы, поскольку механические контакты изнашиваются при переключении. Отсутствует шум переключения или влияние вибрации или движения на его переключение.

Шаговое реле

Шаговое реле — это тип реле, которое направляет входной ток через одну из множества выходных клемм, используя серию управляющих импульсов. Импульсы перемещают контактный рычаг, вращая его пошагово, чтобы соединить его с одной из нескольких выходных клемм.

Реле дистанционного управления

Реле такого типа управляются беспроводным пультом дистанционного управления. Эти реле позволяют пользователю или любой системе управлять ею без какого-либо физического или электрического подключения. Их реле может включать/выключать или переключаться на один из нескольких выходов в зависимости от его типа.

Импульсное реле

Импульсное реле — это реле с фиксацией, которое активируется импульсом напряжения. Он сохраняет свое положение, т. е. либо ВЫКЛ, либо ВКЛ, пока не появится импульс напряжения.

Реле остаточного возбуждения

Реле остаточного возбуждения представляет собой реле с фиксацией, которое сохраняет свое положение благодаря остаточному магнитному полю в сердечнике. Сердечник обесточивается за счет протекания тока в обратном направлении.

Реле прерывистого действия

Реле такого типа имеют функцию задержки времени. После активации его контакты закрываются через определенное время, а затем снова открываются. Цикл повторяется до тех пор, пока не будет отключен источник питания.

Электромагнитный клапан

Электромеханический клапан используется для регулирования потока любой жидкости или переключения потока жидкости на другие порты. Существуют различные типы электромагнитных клапанов в зависимости от тока и его механизма.

Реле переменного тока

Как следует из названия, на катушку такого реле подается напряжение только при подаче переменного тока. Переменный ток создает переменное магнитное поле в катушке, что приводит к притягиванию контактной клеммы.

Реле с задержкой по времени ВКЛ/ВЫКЛ

Это символ, обозначающий реле, которое имеет функцию задержки по времени как для активации, так и для деактивации. Контакты таких реле включаются и выключаются с регулируемой выдержкой времени для обеспечения импульсов мощности. Мигающие огни являются ярким примером применения реле задержки времени.

Реле механического резонанса

Реле такого типа обнаруживают механический резонанс в системе и активируются при возникновении резонанса. Механический резонанс — это явление, когда механическая частота становится равной собственной частоте системы. В этом случае резонансная частота составляет 25 Гц.

Реле блокировки

Реле блокировки состоит из двух или более катушек с отдельными контактами, и подача питания на одну катушку зависит от положения контакта других катушек.

Герконовое реле

Герконовое реле выполнено из магнитного контакта, заключенного в трубку, заполненную инертным газом. Контакты заключены внутри электромагнитной катушки. Контакт замыкается, когда катушка находится под напряжением или при наличии внешнего магнитного поля. Он очень быстрый и чувствителен к малым токам, но имеет очень низкие номинальные значения тока и напряжения.

Реле перенапряжения

Такой тип защитного реле используется для защиты от высокого напряжения. . Он активируется, когда напряжение превышает указанный предел напряжения реле.

Реле минимального напряжения

Это также реле защиты, но оно срабатывает, когда уровень напряжения падает ниже заданного предела. Он защищает цепь от низкого напряжения.

Реле без напряжения

Такой тип реле защиты от напряжения определяет наличие напряжения. При отключении питания он активируется. Он используется в пускателях двигателей для увеличения сопротивления при снятии напряжения, чтобы двигатель не запускался автоматически при низком сопротивлении якоря (что может привести к его повреждению).

Дистанционное реле

Дистанционное реле или реле импеданса работает на импедансе между повреждением в линии и точкой ее установки. Импеданс измеряется номинальным током и напряжением от CT и PT. Как только импеданс уменьшится от предела импеданса реле, реле активируется.

Реле защиты от обрыва провода

Реле защиты такого типа используются для обнаружения обрыва провода в 3-х фазной системе электропитания. Он работает на отношении тока прямой последовательности (I1) к току обратной последовательности. Соотношение значительно возрастает при обрыве фазы и реле активирует систему сигнализации.

Реле пониженной мощности

Такой тип защитного реле контролирует подачу мощности. Как только мощность снижается от своего порога, он активируется, чтобы разорвать или установить контакт.

Реле защиты от короткого замыкания в катушках

Это реле обнаруживает короткое замыкание между витками катушек и активирует защитные меры для предотвращения дальнейшего повреждения системы.

Реле обратного тока

Реле такого типа размыкают контакты при протекании тока в обратном направлении. Он используется в генераторах постоянного тока, когда напряжение батареи выше, чем у генератора, реле отключается, чтобы остановить разрядку батареи.

3-фазное реле обнаружения обрыва

Это защитное реле, используемое для 3-фазной нагрузки, такой как двигатель или другое оборудование, для предотвращения его запуска из-за повреждения или перегорания во время обрыва фазы или отказа любой фазы.

Реле максимального/минимального тока

Такое реле защиты используется для защиты от низкого или высокого тока. Пока ток остается в своем пределе, реле не срабатывает, но как только ток пересекает любое ограничение (ошибочный ток), контакты размыкаются для защиты цепи.

Реле остановки двигателя

Остановка двигателя — это состояние, когда обмотка находится под напряжением, но ротор не вращается. Во время остановки двигатель потребляет большой ток, что может привести к перегреву. Это происходит из-за большой нагрузки при запуске или обрыве фазы. Реле блокировки защищает двигатель от таких условий.

Реле частоты

Этот тип реле работает на частоте энергосистемы. Они используются для обнаружения и защиты от аномальных частот (недостаточная частота и повышенная частота) в генераторах и т. д. Если частота превышает или уменьшается от указанного предела, он активируется для переключения контактов.

Реле автоматического повторного включения

Реле такого типа могут автоматически повторно включаться после размыкания из-за сбоя питания. Они используются в энергосистемах, где неисправность может устраниться после сбоя. Если неисправность сохраняется, реле блокирует контакты в разомкнутом состоянии после нескольких попыток.

Реле максимального тока с задержкой времени

Реле защиты от тока такого типа добавляет функцию задержки времени. Они используются в энергосистеме, которая может выдерживать большой ток в течение короткого промежутка времени. Если ток остается высоким в течение заданного времени, реле размыкает контакт.

Реле контроля

Такой тип реле защиты или сигнализации контролирует или измеряет электрические величины и защищает цепи от них, когда они превышают свой предел. Звездочка заменяется символом этого количества. Типы реле контроля: реле максимального напряжения/тока, реле минимального напряжения/тока и т. д.

Электромагнит

Электромагнит представляет собой провод, намотанный на магнитный сердечник. Ток, протекающий через катушку, создает магнитное поле, которое усиливается магнитным сердечником. Он используется в реле для приведения в действие контактных клемм.

Разомкнутые контакты

Эти символы используются для обозначения разомкнутых контактов реле. Это означает, что контакт разомкнут и ток отсутствует.

Замкнутые контакты

Эти символы обозначают замкнутые контакты или замыкающие контакты. Контакты короткие и через них может протекать ток.

Нормально разомкнутый контакт

Этот символ обозначает контакты реле, которые разомкнуты при отсутствии питания. Цепь разомкнута, ток не течет. Когда реле активируется, контакты размыкаются и начинается проводимость.

Нормально замкнутый контакт

Это контакт реле, который находится в замкнутом положении при отсутствии питания. контакты размыкаются, когда реле активируется, чтобы разорвать цепь.

Переключающий контакт

Это переключающий контакт реле, который замкнут или соединен с одной клеммой (известной как нормально замкнутая клемма), когда реле деактивировано, а другая клемма разомкнута (известная как нормально разомкнутая клемма). ). Он меняет положение контакта при срабатывании реле.

Переключатель

Эти два символа представляют часть переключателя реле, которая используется для включения/выключения или переключения тока с одной клеммы на другую.

Дополнительные символы в области электротехники и электроники:

• Основные символы в области электротехники и электроники
• Символы трансформатора
• Символы двигателей
• Символы генератора и генератора переменного тока
• Символы резисторов
• Обозначения конденсаторов
• Символы индуктора
• Символы предохранителей и автоматических выключателей
• Символы переключателей и кнопок
• Символы диодов
• Транзистор, MOSFET и IGFET Обозначения
• Символы тиристора, диака и симистора
• Электронные логические схемы и символы программирования
• Символы цифровых логических вентилей
• Символы цифровых триггеров и защелок
• Символы электронных фильтров

по ГОСТ, контакты реле, промежуточное и токовое реле

Для полноты информации об изделии и особенностях его эксплуатации использованы электрические схемы. Пользователь не может запутаться при сборке за счет введения в ЕСКД буквенно-цифровой маркировки. Обозначение реле на схеме подчиняется ГОСТ 2.702-2011, где подробно описаны элементы устройства и расшифрованы значения.

Содержание

1. Маркировка релейной защиты
2. Принципиальные схемы
3. Wiring diagram
4. Structural diagrams
5. Symbol
6. Graphic markers
7. Letter designation
8. Designations depending on relay types
9. Thermal Relay Models
10. Time relay
11. Current relay
12. Features of the designation of electromagnetic relays on the diagrams
13. Промежуточное реле
14. Типы и обозначения контактов реле

Маркировка релейной защиты

Электромагнитное реле постоянного тока

Для обозначения релейной защиты на чертежах применяют маркировку машин, устройств, аппаратов и самого реле. Все устройства изображены в условиях отсутствия напряжения во всех ЛЭП. По типу назначения релейного устройства применяют три типа схем.

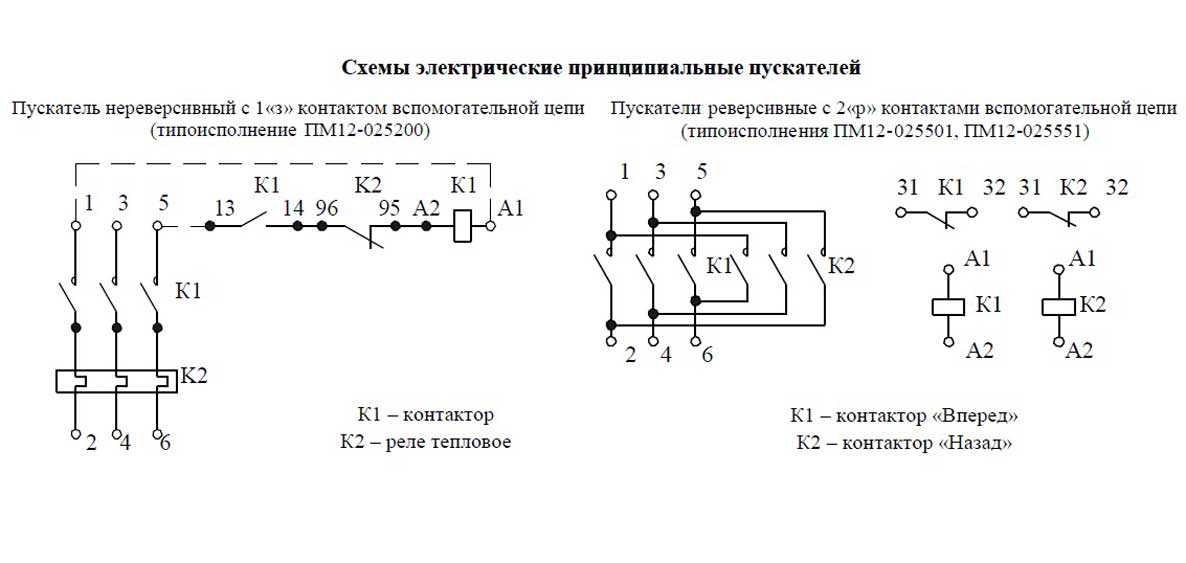

Схемы принципиальные

Основной чертеж выполняется по отдельным линиям — рабочий ток, ток, напряжение, сигнализация. Реле нарисованы на нем в расчлененном виде — обмотки на одной части рисунка, а контакты на другой. На принципиальной схеме нет маркировки внутреннего соединения, клемм и вспомогательных источников тока.

Сложные соединения сопровождаются метками, указывающими на функциональность отдельных узлов.

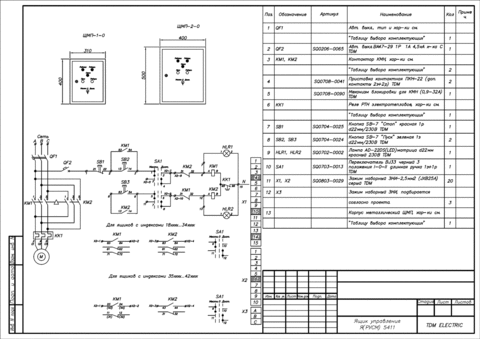

Схема подключения

Пример схемы подключения

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки щитов, управления или автоматики. Все устройства, зажимы, соединения или кабели отражают особенности соединения.

Электросхему еще называют исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Узлы и типы взаимных связей уже будут обозначены. Для обозначения органов и узлов применяют прямоугольники с надписями или специальные индексы, поясняющие цель использования того или иного элемента. Структурная схема также дополнена условными обозначениями логических связей.

Условное обозначение

На электрической схеме реле обычно обозначают прямоугольником, от больших сторон которого отходят линии клемм питания соленоида.

Маркеры графические

Обозначение реле на схемах

Графический способ изображения элементов реализован с помощью геометрических фигур:

• контакты — аналогичны контактам выключателей;
• устройства с контактами вблизи катушки — соединение пунктирной линией;
• контакты в разных местах — порядковый номер рядом с прямоугольником;
• полярное реле — прямоугольник с двумя выводами и точкой возле разъема;

  Релейная контактная группа

• фиксация выключателя при срабатывании — жирная точка у неподвижного контакта;
• замкнутые контакты реле после снятия напряжения — обведите кружком обозначение замкнутого или разомкнутого контакта;
• магнитоуправляемые контакты (герконы) в корпусе — круг;
• количество витков — косые линии;
• подвижный контакт — стрелка;
• однолинейная токопроводящая поверхность — прямая линия с отводными клеммами;

  Реле поляризованное

• кольцевая или цилиндрическая токопроводящая поверхность — круг;
• перемычки (реле в качестве делителя напряжения) для отключения сети — строка с символами для разъемного соединения;
• Переключающая перемычка — П-образный кронштейн.

Контакты реле могут быть подписаны.

Буквенное обозначение

Реле УГО недостаточно для правильного считывания схемы. В этом случае используется метод буквенной маркировки. Код реле – английская буква К. Для четкого понимания, что может означать буква на схеме реле, стоит обратиться к таблице.

Letters	Decoding
AK	Block relay / protective complex
AKZ	Resistance relay kit
KA	Current relay
KAT	Обратный ток с БНТ
KAW	Обратный ток с торможением
КАЗ	Реле тока с функциями фильтра
KB	R. lock
KF	R. frequency
KH	Indicative
KL	Intermediate
F	Fuse
XN	Неразъемное соединение
XT	Разборное соединение
KQC	Реле «вкл. »
Реле «выкл.»0584
KT	R. time
KSG	Thermal
KV	R. voltage
K 2.1, K 2.2, K 2.3	Contact groups
XT	Клеммы
E	Элементы, к которым подключено реле
Н.О.	Нормально разомкнутые контакты
Н.З.0584
COM	Common (changeover) contacts
mW	Power consumption
mV	Sensitivity
Ω	Winding resistance
V	Voltage rating
мА	Номинальный ток

На графической диаграмме можно использовать буквы.

Обозначения в зависимости от типа реле

В зависимости от типа релейные устройства могут обозначаться на схемах по-разному.

Тепловое реле Модели

Реле тепловой защиты используются для обеспечения нормальной работы потребителей. Устройства отключают электродвигатель мгновенно или через некоторое время, предотвращая повреждение изолирующей поверхности или отдельных компонентов.

На схемах тепловое реле обозначено как КСГ и подключается к нормально замкнутому контакту. Подключение выполнено по системе ТР — к выходу низковольтного пускателя двигателя.

Реле тепловое стоимость

Реле времени

Обозначение реле времени

Реле времени обозначается как КТ и работает по принципу паузы с определенным действием. Устройство также может иметь циклическую активность.

Для обозначения контактов, работающих на замыкание по ГОСТ 2.755-87, применяют:

• дуга гаснет — задержка после подачи питания;
• дуга вниз — контакт срабатывает при возврате;
• две дуги в противоположном направлении — задержка при подаче и снятии управляющего напряжения.

Контакты импульсного замыкания обозначаются следующим образом:

• черточка внизу с диагональной угловой чертой и стрелка без нижней части — импульсное замыкание при срабатывании;
• черточка внизу с диагональной угловой чертой и стрелкой без верха — импульсное закрытие на возврат;
• черточка внизу с диагональной угловой чертой и нормальной стрелкой — импульсное закрытие в момент срабатывания и возврата.

Напряжение питания, подаваемое на реле времени, отмечено на схемах синим графиком. Направление напряжения на устройства указано серым графиком. Диапазон задержки ответа показан красными стрелками. Интервал времени обозначается буквой T.

Стоимость реле времени

Реле тока

Реле тока на схеме

Реле тока контролирует ток и напряжение. Увеличение первого параметра указывает на проблему с оборудованием или линией.

На схемах устройство обозначено как КА (первая буква общая для реле, пускателя, контактора, вторая конкретно для данной модели). При наличии БНТ будет обозначаться КАТ, торможения — КАВ, фильтрации — КАЗ. Катушка на чертежах изображается в виде прямоугольника, размер которого 12х6 мм. Контакты обозначаются нормально разомкнутыми или нормально замкнутыми.

Обмотка напряжения обозначена прямоугольником, разделенным на две части по горизонтали. Меньшая обозначает букву У, от большей прямые линии направлены горизонтально вверх и вниз.

Токовая обмотка обозначена прямоугольником, разделенным на два сектора в горизонтальном направлении. В большем по горизонтали две черточки вверху и внизу. На меньшем буква I написана значком большего размера (максимальный ток).

Стоимость реле тока

Особенности обозначения электромагнитных реле на схемах

Конструктивно электромагнитное реле представляет собой электромагнит с одной или несколькими контактными группами. Их обозначения образуют УГО устройства. Катушка электромагнита нарисована в виде прямоугольника с выводными линиями с обеих сторон. Контактные метки К находятся напротив узкой стороны обмотки и соединены пунктирной линией (механическая связь).

Контактный вывод может быть изображен с одной стороны, а контакты — возле УГО включения. Привязка контактов к конкретному реле указывается в виде порядковой нумерации (К 1.1., К 1.2).

Внутри прямоугольника могут быть указаны параметры или конструктивные особенности. Например, в условном обозначении К 4 две косые черточки, т.е. реле имеет две обмотки.

Исполнения с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных устройств обозначены кружком. Это символ геркона. Принадлежность элемента к конкретному устройству записывается в виде контактных букв (К) и порядковых номеров (5.1, 5.2).

Геркон, управляемый постоянным магнитом и не входящий в конструкцию релейной защиты, имеет код выключателя — SF.

Стоимость электромагнитного реле

Промежуточное реле

Промежуточное реле на схеме

Промежуточные релейные устройства применяются для коммутации электрических цепей. Они усиливают электрический сигнал, распределяют электричество и сопрягают радиотехнические элементы. Условное обозначение катушки — прямоугольник с буквой К и порядковым номером на чертеже.

Обозначение контактов промежуточного реле на схеме осуществляется буквой, но двумя цифрами, которые разделены точкой. В первой указывается серийный номер релейного устройства, во второй — номер контактной группы этого устройства. Контакты, расположенные возле катушки, соединяются штриховкой.

Маркировка схемы подключения и клемм производится изготовителем. Наносится на кожух, закрывающий рабочие органы. Под схемой написаны параметры контактов — максимальный ток переключения. Некоторые бренды нумеруют контакты на стороне соединения.

На схемах контакты показаны в обесточенном состоянии.

Промежуточная стоимость реле

Типы и обозначения контактов реле

Обозначения контактов реле

В зависимости от конструкции реле контакты бывают трех типов:

• Нормально открытый.
