Реле контроля напряжения своими руками схема: Схема реле напряжения | Полезные статьи

Содержание

Схема Подключения Реле Напряжения — tokzamer.ru

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.

Классификация защитных реле напряжения

Навигация по записям

Время повторного включения от 3 до сек.

Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.

Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.

Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

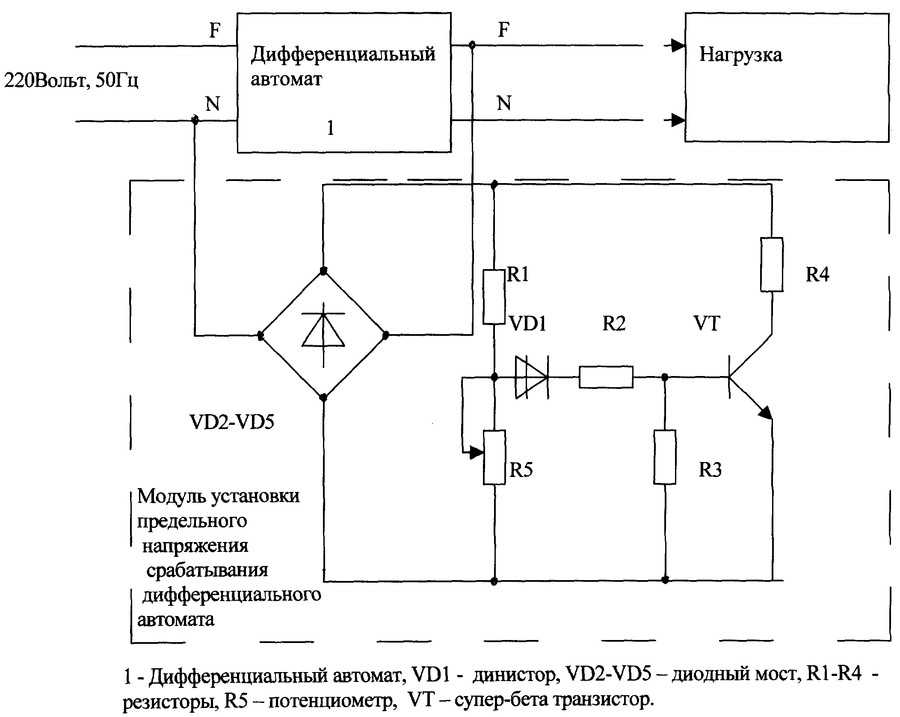

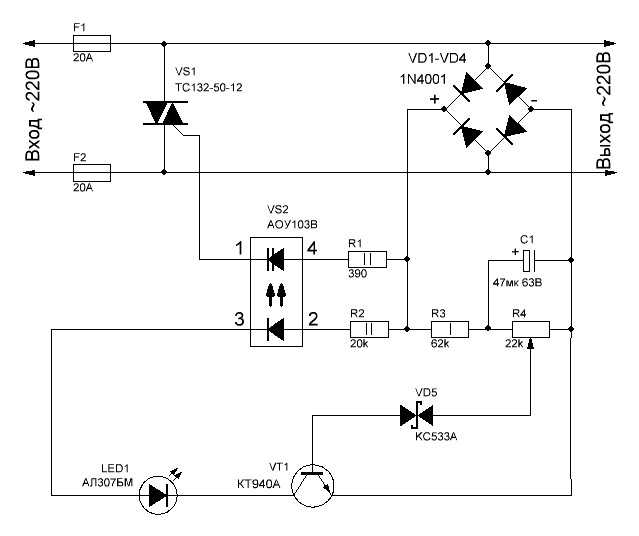

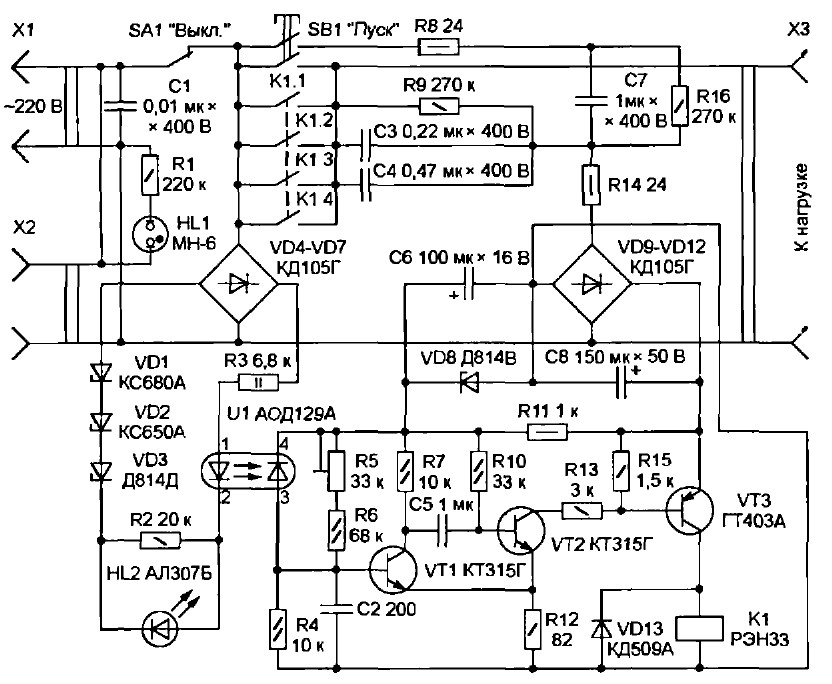

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

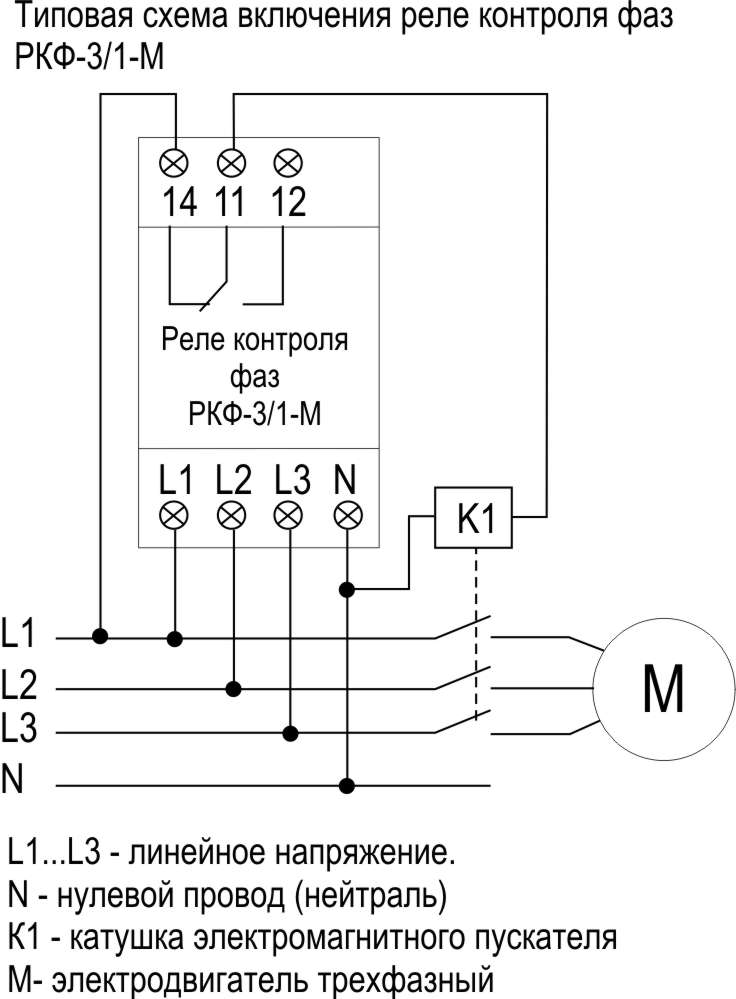

Как подключить реле напряжения

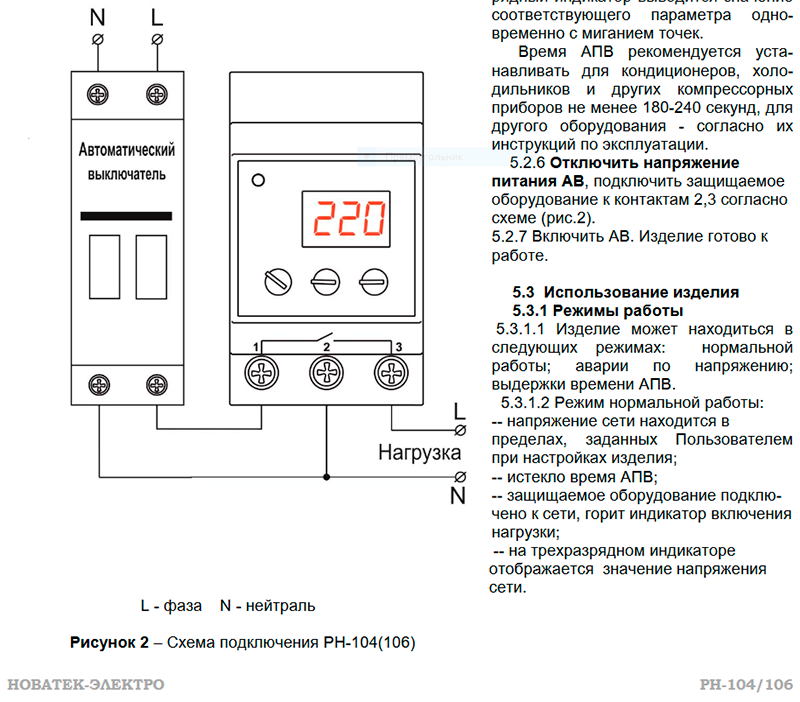

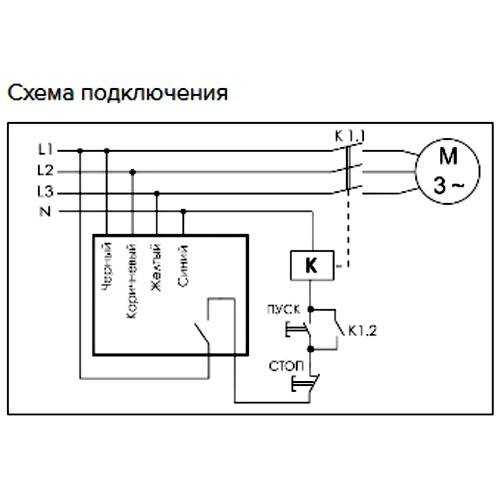

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

Алексей Бартош Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. До пускателя после вводного автомата.

Схема подключения нескольких реле напряжения

Приветствую вас, уважаемые читатели моего сайта!

Качество электроснабжения наших домов оставляет желать лучшего. Резкие скачки и перепады питающего напряжения встречаются довольно часто. В большинстве случаев имеено они являются причиной выхода из строя бытовой техники и оборудования.

Чтобы защитить электроприборы от перепадов и скачков напряжения применяются специальные устройства — реле контроля напряжения. Они измеряют величину питающего напряжения и, если оно выходит за установленные пределы (становится больше или меньше установленных), реле отключает внутреннюю электрическую сеть от внешней.

Подробно назначение и принцип работы реле контроля напряжения я уже рассматривал в предыдущих публикациях. Поэтому, для лучшего понимания излагаемого материала, рекомендую ознакомиться с применением этих устройств в однофазных сетях с поясняющим видео. Применение реле напряжения в трехфазных сетях переменного тока имеет свои особенности, которые подробно рассмотрены в этом материале.

Особенность работы реле контроля напряжения заключается в том, что оно при выходе напряжения за допустимые пределы, отключает сразу всех потребителей, всю домашнюю электропроводку. Так и должно быть, ведь оно предназначено защитить наши электроприборы от выхода из строя. Если такие скачки напряжения происходят редко, то это не вызывает особых проблем.

А если это частое явление, тогда такая «цветомузыка» может порядком действовать на нервы и причинять массу неудобств. Особенно вечером, когда то и дело выключается все освещение в квартире.

Да, существуют стабилизаторы напряжения, но реле напряжения применяются гораздо чаще, к тому же они на порядок дешевле. Стабилизаторы напряжения — тема отдельной обширной статьи. Если тема защиты от скачков и перепадов напряжения вам интересна, подписывайтесь на новостную рассылку внизу этой статьи и будьте в курсе выхода новых материалов.

Ну а мы будем рассматривать, как защитить наши приборы и технику от опасных скачков напряжения в нашей электросети с помощью реле напряжения.

Какую выбрать уставку для реле напряжения

Основной вопрос при установке «барьеров» — какие пороговые значения напряжения лучше всего установить?

Для реле DigiTOP заводские установки составляют 170В и 250В соответственно.

Проблема двояка:

— с одной стороны, стремление установить как можно меньший диапазон пороговых значений, чтобы максимально обезопасить дорогую аппаратуру и бытовую технику;

— с другой стороны, постоянные срабатывания в случае незначительных отклонений напряжения от нормы затрудняют комфортное использование электроприборов.

Как найти компромиссное решение?

Эту проблему можно решить, устанавливая несколько реле контроля напряжения. Дело в то, что разные электроприборы по разному чувствительны к перепадам питающего напряженя.

Самые чувствительные это обычно аудио- и видеотехника (домашние кинотеатры, телевизоры и другая электроника). Конечно, выпускаются модели с большим рабочим интервалом питающего напряжения и со встроенной защитой. Но лучше и надежней такую технику питать напряжением в диапазоне 200-230В. Для защиты таких чувствительных приборов можно установить отдельный «барьер» установкой нижней границы 200В и верхней 230В соответственно.

Для бытовой техники этот диапазон может быть немного большим. Сильно занижать нижний предел не желательно, поскольку технику, в состав которой входят электродвигатели, пониженное напряжение может вывести из строя. Это холодильники, кондиционеры, стиральные машины и др. Для этой группы потребителей можно установить свое отдельное реле напряжение с уставками 190В и 235В соответственно.

Для электронагревательных приборов диапазон допустимых напряжений можно еще расширить от 170В до 250В, как заводские установки. Для этой группы приборов также можно установить отдельный «барьер».

Что касается освещения, то здесь можно поступить по разному. Для ламп накаливания желательно устанавливать верхний предел 250В. Хотя при повышенном напряжении значительно снижается их ресурс. Как вариант, можно поставить на группу освещения отдельный стабилизатор. Можно поставить под защиту реле напряжения с меньшей верхней уставкой, но в этом случае «цветомузыка» будет обеспечена.

Давайте рассмотрим схему с использованием нескольких «барьеров».

Схема с несколькими реле напряжения

Потребители сгруппированы в три группы, в зависимости от их чувствительности к величине питающего напряжения. Каждую группу защищает отдельное реле контроля напряжения со своими уставками, которые указаны на схеме сверху над реле.

В случае снижения напряжения, например до 199В, первый «барьер» сработает и отключит защищаемые им группы потребителей, поскольку его нижняя уставка составляет 200В.

Оставшиеся два «барьера» не сработают, поскольку напряжение 199В больше их нижней уставки, и для них это рабочий режим. К электроприборам в этих двух группах продолжает поступать напряжение и ими можно пользоваться.

Когда питающее напряжение вернется к своему нормальному значению, первое реле замкнет свой силовой контакт и возобновит электропитание защищаемых им групп потребителей.

В случае скачка напряжения, например до 236В, сработает первый и второй «барьеры», поскольку питающее напряжение превысит их верхнии уставки. Их силовые контакты разомкнуться и они обесточат контролируемые цепи групп потребителей.

Контакты третего «барьера» останутся замкнутыми и защищаемые им электроприборы останутся работоспособными.

Поскольку группа освещения вынесена под защиту третьего реле напряжения с максимальным диапазоном уставок, освещением можно будет пользоваться, что добавляет определенный комфорт, несмотря на то, что напряжение в сети повышено и многие приборы для их безопасности отключены .

Таким вот образом работает схема с подключением нескольких реле контроля напряжения. такой подход позволяет дифференцировать защиту, обеспечить лучшую защиту и решить вопрос выбора оптимальных уставок.

Более подробно и наглядно работу схемы смотрите в видео

Схема подключения реле напряжения

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Стабилизатор или реле напряжения — что выбрать?

Реле приоритета. Автоматическое управление нагрузкой.

Как работает реле — Как соединить контакты Н/О и Н/З

Электрическое реле состоит из электромагнита и подпружиненных переключающих контактов. Когда электромагнит включается/выключается с помощью источника постоянного тока, подпружиненный механизм соответственно вытягивается и освобождается этим электромагнитом, обеспечивая переключение между концевыми клеммами этих контактов. Внешняя электрическая нагрузка, подключенная к этим контактам, последовательно включается/выключается в ответ на переключение электромагнита реле.

В этом посте мы всесторонне узнаем о том, как реле работает в электронных схемах, как определить его распиновку любого реле с помощью счетчика и подключить в цепях.

Содержание

Введение

Будь то для мигания лампы, для переключения двигателя переменного тока или для других подобных операций, реле предназначено для таких приложений. Однако молодые энтузиасты-электронщики часто путаются, оценивая выводы реле и конфигурируя их со схемой привода внутри предполагаемой электронной схемы.

В этой статье мы изучим основные правила, которые помогут нам определить распиновку реле и узнать, как работает реле. Давайте начнем обсуждение.

Как работает реле

Работу электрического реле можно узнать из следующих пунктов:

  1. Релейный механизм в основном состоит из катушки и подпружиненного контакта, который может свободно перемещаться по оси вращения.
  2. Центральный полюс шарнирно или повернут таким образом, что, когда на катушку реле подается напряжение, центральный полюс соединяется с одной из боковых клемм устройства, называемой замыкающим контактом (нормально замкнутым).
  3. Это происходит из-за того, что полюсное железо притягивается электромагнитным притяжением катушки реле.
  4. Когда катушка реле выключена, полюс отсоединяется от НО (нормально разомкнутого) контакта и соединяется со вторым полюсом, называемым НЗ контактом.
  5. Это положение контактов по умолчанию и происходит из-за отсутствия электромагнитной силы, а также из-за натяжения металла полюса, которое обычно удерживает полюс в соединении с размыкающим контактом.
  6. Во время таких операций включения и выключения он попеременно переключается с Н/З на Н/О в зависимости от состояния ВКЛ/ВЫКЛ катушки реле
  7. Катушка реле, которая намотана на железный сердечник, ведет себя как электромагнит, когда постоянный ток проходит через катушку.
  8. Когда на катушку подается напряжение, генерируемое электромагнитное поле мгновенно притягивает ближайший подпружиненный металлический полюс, реализуя описанное выше переключение контактов. этого полюса.
  9. Два других контакта Н/З и Н/О образуют соответствующие дополнительные пары релейных клемм или выводов, которые попеременно соединяются и разъединяются с центральным полюсом реле в ответ на активацию катушки.
  10. Эти Н/З и Н/О контакты также имеют концевые выводы, которые выдвигаются из блока реле, образуя соответствующие выводы реле.

Следующее грубое моделирование показывает, как полюс реле перемещается в ответ на движение катушки электромагнита при включении и выключении с помощью входного напряжения питания. Мы можем ясно видеть, что первоначально центральный полюс удерживается соединенным с контактом N/C, а когда катушка находится под напряжением, полюс тянется вниз из-за электромагнитного действия катушки, заставляя центральный полюс соединиться с контактом N/C. О контакт.

Видео Объяснение

Таким образом, реле имеет три основных контакта, а именно: центральный полюс, Н/З и Н/О.

Два дополнительных вывода заканчиваются катушкой реле

Это базовое реле также называется реле типа SPDT, что означает однополюсное двухпозиционное реле, поскольку здесь у нас есть один центральный полюс, но два чередующихся боковых контакта в виде N/O, N/C, отсюда и термин SPDT.

Таким образом, всего у нас есть 5 выводов в реле SPDT: центральный подвижный или переключающий вывод, пара контактов Н/З и Н/О и, наконец, два контакта катушки, которые вместе составляют выводы реле.

Как идентифицировать выводы реле и подключить реле

Обычно, к сожалению, многие реле не имеют маркировки выводов, что затрудняет для новых энтузиастов электроники их идентификацию и использование их для предполагаемых приложений.

Выводы, которые необходимо идентифицировать (в указанном порядке):

  1. Выводы катушки
  2. Вывод общего полюса
  3. Вывод Н/З
  4. Вывод Н/О
Идентификация типовые выводы реле могут быть выполнены следующим образом:

1) Установите мультиметр в диапазоне Ом, предпочтительно в диапазоне 1 кОм.

2) Начните с случайного подключения щупов измерителя к любому из двух контактов реле, пока не найдете контакты, которые показывают некоторое сопротивление на дисплее измерителя. Обычно это может быть что угодно между 100 Ом и 500 Ом. Эти контакты реле будут обозначать выводы катушки реле.

3) Затем выполните ту же процедуру, подключив штырьки измерителя случайным образом к оставшимся трем клеммам.

4) Продолжайте делать это до тех пор, пока не найдете два контакта реле, указывающих на непрерывность между ними. Эти два вывода, очевидно, будут Н/З и полюсом реле, потому что, поскольку реле не запитано, полюс будет присоединен к Н/З из-за натяжения внутренней пружины, что указывает на непрерывность друг друга.

5) Теперь вам нужно просто идентифицировать другой одиночный терминал, который может быть ориентирован где-то между двумя вышеупомянутыми терминалами, представляющими треугольную конфигурацию.

6) В большинстве случаев центральным выводом этой треугольной конфигурации будет полюс вашего реле, Н/З уже идентифицирован, и, следовательно, последним будет Н/О контакт или вывод вашего реле.

Следующее моделирование показывает, как типичное реле может быть подключено к источнику постоянного напряжения на его катушках, а сетевая нагрузка переменного тока — на его замыкающих и размыкающих контактах. с указанным напряжением и проверив сторону Н/О с помощью счетчика на непрерывность..

Вышеупомянутая простая процедура может быть применена для идентификации любого реле, которое может быть вам неизвестно или не обозначено.

Теперь, когда мы тщательно изучили, как работает реле и как идентифицировать выводы реле, было бы также интересно узнать подробности о наиболее популярном типе реле, которое в основном используется в небольших электронных схемах, и о том, как подключите его.

Если вы хотите узнать, как спроектировать и настроить каскад релейного драйвера с использованием транзистора, вы можете прочитать это в следующем посте:

Как сделать схему драйвера транзисторного реле

Распиновка типичного китайского реле

Как подключить клеммы реле

На следующей схеме показано, как вышеуказанное реле может быть подключено к нагрузке, например, когда катушка находится под напряжением. , нагрузка срабатывает или включается через свои нормально разомкнутые контакты и через подключенное напряжение питания.

Это напряжение питания, последовательное с нагрузкой, может соответствовать характеристикам нагрузки. Если нагрузка рассчитана на потенциал постоянного тока, то это напряжение питания может быть постоянным, если предполагается, что нагрузка работает от сети переменного тока, тогда это последовательное питание может быть 220 В или 120 В переменного тока в соответствии со спецификациями.

Почему диод так важен в катушке реле

Всякий раз, когда в цепи используется реле, вы могли заметить выпрямительный диод или конденсатор, обязательно подключенные параллельно катушке реле.

Этот диод называется обратноходовым диодом или диодом свободного хода. Это в основном введено для защиты транзистора драйвера от опасной обратной ЭДС катушки реле.

Вы, наверное, задавались вопросом, почему на катушке реле всегда виден диод? В следующем разделе объясняется, почему обратный ход или обратный диод так важны для катушки реле.

Ответ кроется в захватывающих, но потенциально разрушительных свойствах катушек индуктивности.

Мы знаем, что катушки индуктивности, как и конденсаторы, хранят электрический ток (DC) внутри своей обмотки. Чем больше обмотка, тем больше количество постоянного напряжения, которое она хранит.

Катушка реле также является катушкой индуктивности, которая имеет значительно большее число витков в обмотке, и поэтому ее способность накапливать постоянное напряжение пропорционально огромна.

Когда транзистор реле включен, реле также включается и сохраняет рассчитанное значение постоянного напряжения в своей обмотке.

Теперь, как только транзистор выключается, потенциал на катушке реле снимается. В этой ситуации постоянное напряжение, хранящееся внутри катушки реле, должно каким-то образом выйти наружу. Он пытается разрядиться через все, что с ним связано. Это известно как обратная ЭДС реле, которая может иметь обратное напряжение, которое во много раз превышает фактическое напряжение постоянного тока, подаваемое на катушку реле.

Поскольку управляющий транзистор соединен с реле, эта большая обратная ЭДС пытается проникнуть через эмиттер/коллектор транзистора. Слово «обратный» используется потому, что эта обратная ЭДС имеет отрицательную полярность. Будучи отрицательной полярности, эта обратная ЭДС пытается проникнуть через эмиттер к коллектору, вызывая мгновенное повреждение транзистора.

Чтобы нейтрализовать указанную выше обратную ЭДС, к катушке реле всегда подключается обратный или обратный диод. Этот диод может быть простым диодом 1N4007 для большинства реле (до 30 ампер).

Пока реле остается включенным через управляющий транзистор, диод остается смещенным отрицательно и не влияет на работу реле. Однако, когда реле выключено, диод смещается в прямом направлении из-за обратной ЭДС, выбрасываемой из катушки реле.

Эта обратная ЭДС теперь находит легкий путь через диод, смещенный в прямом направлении, и замыкает диод. Таким образом опасная обратная ЭДС катушки реле нейтрализуется и замыкается накоротко через диод, который полностью защищает управляющий транзистор от любого возможного повреждения.

Если диод недоступен, можно также использовать электролитический конденсатор большой емкости. Конденсатор может работать таким же образом. Это обеспечивает обратный путь короткого замыкания для обратной ЭДС и защищает транзистор от повреждения.

Что делать, если управляющий транзистор не используется, а реле работает напрямую от источника питания?

Даже в этой ситуации шунтирующий диод должен быть подключен к катушке реле. Потому что обратная ЭДС от катушки реле все еще может иметь потенциал для принудительного проникновения в источник питания или любую связанную с ним схему и вызвать повреждение уязвимых электронных компонентов.

Как рассчитать обратноходовой диод реле

На самом деле это может быть непросто, поскольку не существует простых формул для расчета обратноходового диода реле.

Однако эмпирическое правило гласит, что ток обратной ЭДС никогда не может превышать фактический номинальный ток катушки реле. Хотя напряжение могло быть в разы выше.

1N4007 подходит почти для всех приложений драйверов реле (менее 24 В и выше 100 Ом реле)

Это связано с тем, что PIV 1N4007 составляет 1000 В, а допустимая сила тока составляет 1 ампер. Для большинства применений обратная ЭДС катушки реле никогда не может превышать указанные выше номинальные значения диода 1N4007.

Даже для массивного реле 12 В 100 Ом ток его катушки будет:

I = 12 / 100 = 120 мА. Таким образом, ток обратной ЭДС будет намного меньше этого. 1N4007 прекрасно справляется с этим обратным током.

Схема драйвера транзисторного реле с формулой и расчетами

В этой статье мы всесторонне изучим схему драйвера транзисторного реле и научимся проектировать ее конфигурацию, вычисляя параметры по формулам.

Содержание

Важность реле

Реле являются одним из наиболее важных компонентов электронных схем. Реле играют главную роль в реализации операций, особенно в цепях, в которых используется передача большой мощности или коммутация нагрузки сети переменного тока.

Здесь мы научимся правильно управлять реле с помощью транзистора и применим конструкцию в электронной системе для беспроблемного переключения подключенной нагрузки.


Для углубленного изучения работы реле пожалуйста прочитайте эту статью


Реле, как мы все знаем, представляет собой электромеханическое устройство, которое используется в виде переключателя.

Он отвечает за переключение внешней нагрузки, подключенной к его контактам, в ответ на относительно меньшую электрическую мощность, подаваемую на соответствующую катушку.

Обычно катушка наматывается на железный сердечник, когда на катушку подается небольшой постоянный ток, она возбуждается и ведет себя как электромагнит.

Подпружиненный контактный механизм, расположенный в непосредственной близости от катушки, немедленно реагирует и притягивается к электромагнитной силе катушки. По ходу контакт соединяет одну из своих пар вместе и разъединяет связанную с ним комплементарную пару.

Обратное происходит, когда постоянный ток отключается от катушки, и контакты возвращаются в исходное положение, соединяя предыдущий набор дополнительных контактов, и цикл может повторяться столько раз, сколько возможно.

Для электронной схемы обычно требуется драйвер реле, использующий каскад транзисторной схемы, чтобы преобразовывать его маломощный коммутационный выход постоянного тока в высокомощный сетевой коммутационный выход переменного тока.

Однако сигналы низкого уровня от электроники, которые могут быть получены от каскада ИС или слаботочного транзисторного каскада, могут быть неспособны напрямую управлять реле. Потому что для реле требуются относительно более высокие токи, которые обычно могут быть недоступны для источника IC или транзисторного каскада с низким током.

Чтобы решить вышеуказанную проблему, релейная ступень управления становится обязательной для всех электронных схем, которые нуждаются в этой услуге.

Драйвер реле — это не что иное, как дополнительная транзисторная ступень, соединенная с реле, которым необходимо управлять. Транзистор обычно используется исключительно для управления реле в ответ на команды, полученные от предыдущей ступени управления.

Принципиальная схема

Ссылаясь на приведенную выше принципиальную схему, мы видим, что конфигурация включает только транзистор, базовый резистор и реле с обратным диодом.

Тем не менее, есть несколько сложностей, которые необходимо решить, прежде чем проект можно будет использовать для требуемых функций:

Поскольку базовое управляющее напряжение на транзисторе является основным источником для управления операциями реле, его необходимо точно рассчитать для оптимальные результаты.

Величина базового резистора, прямо пропорциональная току на выводах коллектора/эмиттера транзистора, или, другими словами, току катушки реле, являющемуся нагрузкой коллектора транзистора, становится одним из основных факторов и напрямую влияет на номинал базового резистора транзистора.

Формула расчета

Основная формула для расчета базового резистора транзистора дается выражением:

R = (Us — 0,6)hFE / ток катушки реле,

  • Где R = базовый резистор транзистора. транзистор,
  • Us = Источник или напряжение срабатывания на базовом резисторе,
  • hFE = Коэффициент усиления по прямому току транзистора,

Последнее выражение, которое представляет собой «ток реле», может быть найдено путем решения следующего закона Ома :

I = Us/R, где I — требуемый ток реле, Us — напряжение питания реле.

Практическое применение

Сопротивление обмотки реле можно легко определить с помощью мультиметра.

Us также будет известным параметром.

Допустим, питание Us = 12 В, сопротивление катушки 400 Ом, тогда

Ток реле I = 12/400 = 0,03 или 30 мА.

Также можно предположить, что Hfe любого стандартного транзистора с низким уровнем сигнала составляет около 150.

Применяя приведенные выше значения к реальному уравнению, получаем

R = (Ub — 0,6) × Hfe ÷ Релейный ток

R = (12 – 0,6)150/0,03 значение равно 56 К.

Диод, подключенный к катушке реле, хотя и никак не связан с приведенным выше расчетом, его все же нельзя игнорировать.

Диод следит за тем, чтобы обратная ЭДС, генерируемая катушкой реле, замыкалась через него, а не сбрасывалась в транзистор. Без этого диода обратная ЭДС попытается найти путь через коллектор-эмиттер транзистора и в ходе этого необратимо повредить транзистор в течение нескольких секунд.

Драйвер реле Схема с использованием PNP BJT

Транзистор лучше всего работает в качестве переключателя, когда он подключен к схеме с общим эмиттером, то есть эмиттер BJT всегда должен быть подключен непосредственно к линии «земли». Здесь «земля» относится к отрицательной линии для NPN и положительной линии для PNP BJT.

Если в цепи используется NPN, нагрузка должна быть подключена к коллектору, что позволит включать/выключать его путем включения/выключения отрицательной линии. Это уже объяснялось в приведенных выше обсуждениях.

Если вы хотите включить/выключить положительную линию, в этом случае вам придется использовать PNP BJT для управления реле. Здесь реле может быть подключено через отрицательную линию питания и коллектор PNP. Пожалуйста, смотрите рисунок ниже для точной конфигурации.

Однако для запуска PNP потребуется отрицательный триггер в его основании, поэтому, если вы хотите реализовать систему с положительным триггером, вам, возможно, придется использовать комбинацию BJT NPN и PNP, как показано на следующем рисунке. :

Если у вас есть какие-либо конкретные вопросы относительно вышеуказанной концепции, пожалуйста, не стесняйтесь выражать их в комментариях для получения быстрых ответов.

Драйвер реле энергосбережения

Обычно напряжение питания для работы реле рассчитано на оптимальное втягивание реле. Однако требуемое удерживающее напряжение обычно намного ниже.

Обычно это даже не половина напряжения срабатывания. В результате большинство реле могут без проблем работать даже при таком пониженном напряжении, но только тогда, когда обеспечено, чтобы при начальном включении напряжение было достаточно высоким для втягивания.

Схема, представленная ниже, может быть идеальной для реле, предназначенных для работы с током 100 мА или ниже, и при напряжении питания ниже 25 В. Использование этой схемы обеспечивает два преимущества: во-первых, реле работает, используя очень низкий ток; на 50 % меньше номинального напряжения питания, а ток снижен примерно до 1/4 фактического номинального значения реле! Во-вторых, реле с более высоким номинальным напряжением можно использовать с более низкими диапазонами питания. (Например, реле на 9 В, которое требуется для работы с 5 В от источника питания TTL).
