принцип работы, выбор и подключение + ТОП лучших вариантов
Введение
Реле контроля фаз и качества напряжения монтируют в ответственных цепях питания электрооборудования. Его работа незаметна. Но при выходе из строя одной из трех фаз или неправильном ее подведении этот прибор поможет уберечь дорогостоящее оборудование от сгорания обмоток.
Назначение прибора
Что такое реле контроля фаз? Это прибор, который используется для защиты механизмов, функционирующих на основе электричества, и бытовой техники, подключаемой к трехфазной сети с соблюдением правильности чередования фаз, симметричности напряжения. В зависимости от функционала, реле обрыва способно поддерживать требуемый диапазон напряжений, отключая питание на линии в случае скачков напряжения.
Реле обрыва фаз рекомендуется устанавливать там, где электрические приборы часто переключаются с одной линии на другую или когда используется оборудование, у которого перекос фаз приводит к перегреванию и перегоранию обмоток.
Конструктивные особенности и принцип работы
Прибор состоит из следующих элементов:
- входные и выходные контакты;
- индикатор напряжения;
- индикатор аварийной ситуации;
- регулятор уровня асимметрии;
- потенциометр, предназначенный для выбора подходящего режима;
- регулятор понижения напряжения;
- потенциометр, который позволяет отрегулировать временной промежуток срабатывания.
Не все устройства обладают вышеперечисленными настройками. Комплекс настраиваемых функций зависит от предназначения прибора и области его использования.
При нормальной работе от источника питания подается напряжение к потребителю. Это могут быть механизмы, использующие полнофазное питание: высокоточные станки, технологичная электроника, двигатели или другое оборудование.
Принцип работы защитного аппарата заключается в постоянном контроле состояния сети. Прибор снабжен схемой, выполненной на транзисторах, благодаря которой упорядочивается чередование фаз. Соответственно этому порядку срабатывают выходные контакты. При некачественном напряжении, обрыве фаз или в случае совершения ошибки при их подсоединении посылается отключающий сигнал, по которому оборудование прекращает свою работу.
Отключение после обрыва происходит немного с задержкой. Величина промежутка времени также настраивается.
Если потребуется, сигнал отключения можно регулировать как для отключения всей электросети, так и для обесточивания только электрооборудования.
После срабатывания реле обрыва параметры сети могут восстановиться самостоятельно, благодаря чему фазы выравниваются. При этом устройство снова подаст питание на обмотки потребителя.
СПРАВКА. При помощи кнопок «Пуск» и «Стоп» пользователь может управлять реле защиты от обрыва фазы в ручном режиме.
Типы
Модели реле защиты могут отличаться между собой техническими характеристиками. Поэтому каждое устройство отнесли к тому или иному типу. Исходя из функционала настроек, реле подразделяют на два вида:
- Регулируемые. Пользователь может установить необходимый режим срабатывания, задав настройки по времени и напряжению.
- Нерегулируемые. Настройки установлены производителем, параметры нельзя менять. Например, к нерегулируемым контрольным реле относится модель Е-511.
Технические параметры и тонкости выбора
Приборы, контролирующие обрыв фаз, используются в самом разном оборудовании. Поэтому их технические характеристики могут сильно отличаться друг от друга. Все зависит от условий, в которых предполагается их использование.
Рабочее напряжение
Самый большой диапазон рабочего напряжения имеют модели ЕЛ11 и ЕЛ11МТ. Их можно устанавливать для техники, которая функционирует от 100, 110, 220, 380, 400 и 415 Вольт. Устройства типа ЕЛ12 и ЕЛ12МТ обладают менее широким диапазоном. Они могут обеспечивать защиту электрооборудованию, работающему от 100, 200 и 280 Вольт. Самый малый диапазон у прибора ЕЛ13. Такие устройства предназначены для работы при 220 и 380 В.
Пределы настроек
Разные модели реле фазного контроля имеют разные пределы регулировок. Если произойдет обрыв одной из фаз, защитный прибор любого типа сработает. Но при снижении напряжения на различных моделях показатели отсечки будут отличаться. Приборы типа ЕЛ12 и ЕЛ13 имеют отсечку 0,5 Uфн, а у ЕЛ11 данный параметр равен 0,7 Uфн.
У таких приборов, как ЕЛ11 и ЕЛ12, отсечка срабатывает и при неправильной фазировке. А вот в приборах ЕЛ13 нарушение порядка чередования фаз не вызывает срабатывания. Выбирая защитное устройство, необходимо учитывать этот нюанс.
Задержка при автоматическом включении и отключении
Чтобы реле контроля фаз не отключало всю линию от питания, в настройки заложена задержка срабатывания. Защитное устройство в зависимости от типа имеет разное время срабатывания. У РКФ типа ЕЛ13 оно варьируется от 0,1 до 0,15 сек, а у ЕЛ11 и ЕЛ12 – от 0,1 до 1 сек.
Температура при эксплуатации РКФ
Реле контроля фаз плохо переносит сильный холод или жару. Экстремальные температурные показатели могут неблагоприятно воздействовать на характеристики внутренних элементов прибора, из-за чего есть вероятность возникновения ложных срабатываний и отключений. Также при быстром охлаждении может появиться конденсат внутри корпуса устройства, что приведет к его поломке. Поэтому необходимо обеспечить РКФ оптимальным для него температурным режимом.
ВАЖНО. Модели серий ЕЛ-11Е, ЕЛ-12Е и ЕЛ-13Е могут эксплуатироваться в температурном диапазоне от −40 до +80 градусов. Они подходят для использования в условиях не очень морозных зим.
Условия хранения
Каждый электронный прибор имеет свои требования не только к его эксплуатации, но и к хранению. Обычно они схожи между собой. Любое РКФ следует содержать в заводской упаковке. Кроме того, избегать хранения прибора при слишком высоких и низких температурах, а также во влажной среде. В период хранения исключить падение прибора и вибрации.

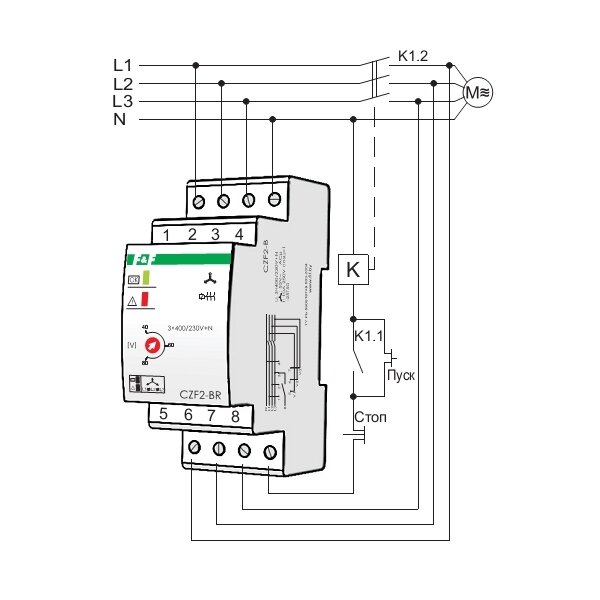

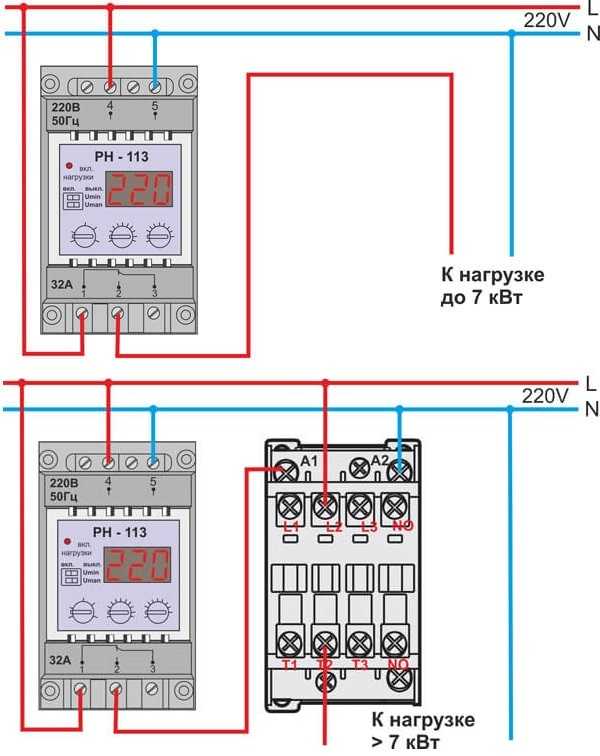

Типовые схемы подключения
Чтобы понять, как подключить реле контроля фаз, нужно знать типовые схемы. Различные реле, выполняющие функцию контроля фаз, при всем своем разнообразии имеют схожий внешний вид корпуса. Клеммники для подключения электропроводов зачастую выходят на переднюю панель корпуса, благодаря чему удобно проводить монтирование.
Само устройство выполнено под монтаж на стандартную рейку, используемую в электрощитках, или же просто на ровную поверхность. Клеммник чаще всего сделан в виде обычного зажима, который предназначается для соединения с проводами сечением до 2,5 мм².
Подключение трехфазного напряжения производится через клеммы прибора, которые отмечены специальными обозначениями (L1, L2, L3). Монтаж нуля обычно не предусмотрен, но данный нюанс определяется моделью самого контролирующего фазы реле.
Для подсоединения к управляющим цепям применяется вторая группа контактов, которая зачастую имеет как минимум 6 рабочих клемм.
ВАЖНО. Трехфазное напряжение не сложно подключить, но у каждой модели РКФ могут быть свои нюансы при проведении монтажа. Поэтому необходимо тщательно изучить сопроводительную документацию и руководствоваться инструкцией.
Также на корпус реле многие производители тоже наносят инструкцию.
В качестве примера следует разобрать несколько схем.
Схема подключения РКФ РНПП-311
На образце можно увидеть подключение клеммного ряда к соответствующим фазам. На выходе можно получить две цепи с различными уровнями напряжения.
Схема подключения реле OMRON
Электрический ток поступает через вводные каналы L1, L2, L3 и через нейтраль N. На выходе имеется 2 варианта: трехфазная трехпроводная линия и трехфазная четырехпроводная, предназначенная для работы с коммутатором.
Схема подключения РКФ Carlo Gavazzi
Здесь можно увидеть, что клеммы запитываются через предохранители. Регулировочный блок дает возможность выставить пределы отключения по ним.

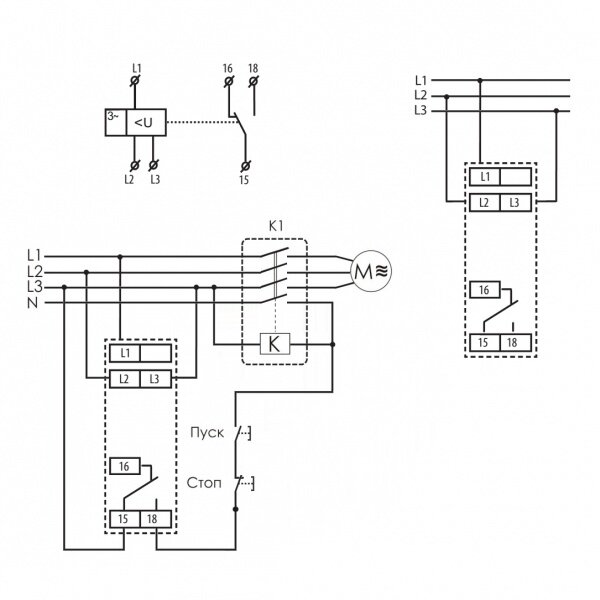

Остальные 2 схемы показывают работу вторичных цепей отключения подачи электричества с соответствующей временной задержкой по этим клеммам. У большинства схем одинаковые составляющие, которые предназначены для мониторинга параметров сети.
Основные компоненты идентичны, но различные модели могут иметь разные способы настройки и регулировки. Существуют простые устройства, в которых на переднюю часть выводится 1–2 потенциометра. Также есть приборы с расширенными элементами настройки.
1 – секция переключателей; 2, 3, 4 – выбор имеющихся рабочих вариантов напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии и симметрии
СПРАВКА. Настройка заключается в том, что производится вращение потенциометров или же меняется положение микропереключателей.
Модели РКФ, пользующиеся популярностью
На рынке представлено много отечественных и зарубежных производителей. Продукция каждого из них имеет свои особенности использования и технические характеристики.

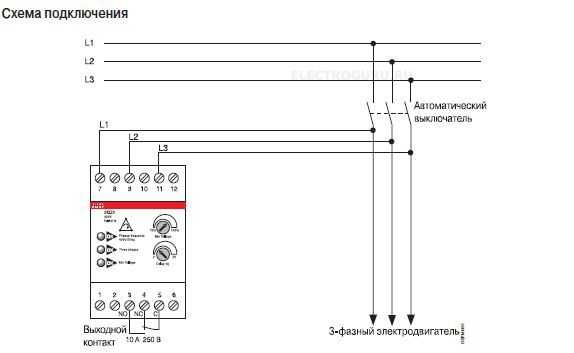

1. ABB SQZ3
Реле выполняет следующие функции постоянного мониторинга трехфазных сетей 400 В переменного тока:
— чередование фаз;
— обрыв фаз;
— минимальное напряжение (выбирается в пределах от 70 % до 100 % Un).
Если обнаруживается одна из этих трех аварий, срабатывает выходной переключающий контакт. При аварии по минимальному напряжению срабатывание происходит с задержкой, настраиваемой в пределах от 2 до 20 с. Выходной контакт может коммутировать следующие устройства:
— звуковую аварийную сигнализацию,
— контакторы электродвигателей,
— дистанционные расцепители автоматических выключателей.
3. OMRON K8AB
Схема дополнена временным регулятором, благодаря которому можно осуществлять тонкую настройку. Также нужно обратить внимание и на то, что реле реагирует не только на обрыв, слипание, перекос фаз или низкое сетевое напряжение, но и на скачки тока.
В цепях электропитания можно не устанавливать реле контроля фаз. Но если владелец дорогостоящего оборудования не желает тратить средства на ремонт, лучше все же интегрировать в схему подобное устройство. Цена этого прибора во много раз ниже, чем стоимость промышленного или бытового электрооборудования.
устройство, принцип работы, технические характеристики и схема подключения
Реле контроля фаз устанавливается в цепи питания ответственных электродвигателей. Его работа незаметна. Но в случае обрыва одной из фаз данное автоматическое устройство спасет дорогостоящий двигатель от сгорания обмоток.
Содержание
- Функционал реле
- Устройство и принцип работы
- Виды РКФ
- Основные технические параметры
- Напряжение питания
- Пределы настроек РКФ
- Задержка включения/отключения
- Рабочая температура
- Требования при хранении
- Обзор популярных реле фазного контроля
- Zamel CKM 01
- РНПП 311
- ABB 1SVR750488R8300
- OMRON K8AB
- Carlo Gavazzi DPC01
- Евроавтоматика ФиФ CKF-318-1
- Плюсы и минусы отечественных реле
- Схемотехника
- Элементы конструкции реле
- Регуляторы для настройки
- Маркировка назначения выводов
- Итог
Функционал реле
Реле фазного контроля (РКФ) создано для защиты промышленного и бытового электрооборудования от ненормальных режимов работы питающей сети. Устройство контролируют такие параметры как:
- наличие всех 3 питающих фаз;
- угол сдвига между фазами;
- симметричность напряжений;
- величина напряжения в каждой фазе в отдельности.
Распространенная сфера применения прибора — это защита асинхронных электрических двигателей. Они неспособны работать от 2 фаз. В таком режиме двигатели быстро выходят из строя. С помощью реле контроля реализуется схема, отключающая мотор при пропаже одной из фаз.
Обратите внимание! По своей задаче РКФ напоминает трехфазное реле контроля напряжения. Оба прибора отслеживают вольтаж в сети. Но реле фазного контроля обладает более широким перечнем настроек и возможностей.
Устройство и принцип работы
Большинство приборов данного типа предназначены для крепления в электрические шкафы защищаемого оборудования. На корпусе предусмотрена защелка под монтаж на DIN рейку. Спереди находятся регуляторы для настройки пределов срабатывания.
Принцип работы устройства основан на непрерывном отслеживании состояния сети. Если напряжение или угол между фазами выходят за критический уровень, защитное устройство сформирует отключающий сигнал и выведет оборудование из работы. Отключение производится с задержкой по времени. Его величина также настраивается.
Виды РКФ
Различные модели РКФ имеют отличающиеся технические характеристики. Поэтому каждый из подобных приборов относится к тому или иному типу.
По возможностям настройки реле делятся на 2 категории:
- Регулируемые. Возможно выставить требуемую уставку срабатывания по напряжению и времени (ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-15).
- Нерегулируемые. Поддерживают только настройки завода изготовителя. Пример подобного устройства — Е-511.
Реле ЕЛ-13Е
Основные технические параметры
Защитные устройства применяются в широком перечне оборудования. Поэтому их параметры способны заметно отличаться в зависимости от условий работы. Из важнейших технических характеристик реле фазного контроля отмечают следующие:
- рабочее напряжение;
- пределы регулировок срабатывания;
- время задержки срабатывания;
- диапазон рабочих температур;
- условия хранения.
Напряжение питания
Этот параметр выбирается в зависимости от напряжения питания защищаемого оборудования. Если оно работает от 380 В, то подбирается реле с аналогичным значением вольтажа. Помимо этого, распространены РКФ на 110 и 220 В линейного напряжения.
Важно! Линейным напряжением называется потенциал между фазными проводами. Обычно он составляет 380 В. Фазное же напряжение находится между фазным проводом и нейтралью. Обычно это 220 В как в квартирной розетке.
Блок контроля фаз на максимальное линейное напряжение 250V
Пределы настроек РКФ
Различные реле фазного контроля обладают отличающимися пределами регулировок. Если оборудование предназначено для работы с точными параметрами питающего напряжения, то можно выбрать реле с узким диапазоном регулирования 0,9-1,1 Uном, которое подходит, например, для электрических двигателей.
Если точность питающего напряжения не принципиальна, то подойдет реле с пределами 0,7-1,3 Uном. Подобные защитные приборы пригодны для трехфазных нагревательных устройств и ТЭНов.
Задержка включения/отключения
Многие промышленные потребители электроэнергии имеют нелинейную пусковую характеристику. В момент включения двигателя или ТЭНа пусковой ток в десятки раз превышает номинальный. Соответственно, при запуске просаживается и напряжение.
Чтобы РКФ не отключало сеть в момент падения напряжения, в алгоритм его работы добавлена задержка срабатывания. При запуске двигателя напряжение снижается ниже допустимого уровня, но реле не отключает питание в течение некоторого времени. Этот параметр можно настроить регулятором на передней панели устройства.
Рабочая температура
Сильная жара или холод пагубно сказываются на электронной схеме РКФ. Ненормальное значение температуры способно привести к дрейфу характеристик внутренних радиокомпонентов устройства, что спровоцирует его ложные срабатывания и отключения. Также резкое охлаждение может вызвать конденсацию паров воды внутри прибора, что выведет его из строя. Поэтому важно соблюдать температурный режим РКФ.
Для примера, устройства серии ЕЛ-11Е, ЕЛ-12Е и ЕЛ-13Е способны работать при температурах от –40 до +80°C. Поэтому их возможно эксплуатировать в условиях не слишком морозных зим.
Требования при хранении
У каждого электронного устройства есть как условия для эксплуатации, так и для хранения. Обычно они похожи. Любое реле фазного контроля должно храниться в заводской упаковке. По возможности необходимо избегать попадания прибора во влажную среду или в условия экстремальных температур. При хранении следует исключить вибрацию и лишнюю транспортировку реле.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
Питающее напряжение | Однофазное 220 или двухфазное 380 В |
---|---|
Максимальное допустимое напряжение для контактов | 250 В |
Предельная мощность внутреннего реле | 2,5 кВА |
Выходные контакты | 1NO и 1NC |
Максимальный коммутируемый ток | 10 А |
Собственное потребление | 34 мА |
Класс защиты корпуса от пыли и влаги | IP 20 |
Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
Номинальное напряжение питания | 380 В |
---|---|
Частота питающей сети | 45-55 Гц |
Собственный потребляемый ток | Не более35 мА |
Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
Фиксированная задержка отключения | 12 сек |
Напряжение катушки пускателя | 110-380 В |
Критические значения питающего напряжения | 80-500 В |
Рабочая температура | –25 +40°C |
Климатическое исполнение | УХЛ4 |
Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
Напряжение питания цепи управления | 450 В |
---|---|
Рабочая частота | 50-60 Гц |
Задержка включения/отключения | 0,1-30 сек |
Количество переключающих (перекидных) контактов | 2 |
Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
---|---|
Контролируемый ток | 2 мА– 200 А |
Количество контролируемых фаз | 1 |
Максимальный ток выходного реле | 6 А |
Гистерезис срабатывания | 5-50 % |
Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока. Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
Напряжение питания | 24 В пост. тока или 230 переменного |
---|---|
Предельный ток выхода | 8 А |
Регулировка задержки срабатывания | От 0,1 до30 сек |
Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
Количество контролируемых фаз | 3 |
Степень защиты от пыли и влаги | IP 20 |
Монтаж | На DIN-рейку |
Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
Рабочее напряжение | 220/380 В |
---|---|
Предельный ток выходного реле | 8 А при 250 В |
Тип контактов | 2NO и 2NC |
Цвет индикатора аварии | Красный |
Диапазон нижнего предела напряжения | 150-210 В |
Диапазон верхнего предела напряжения | 240-280 В |
Гистерезис | 5 В |
Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Плюсы и минусы отечественных реле
Разработчикам и наладчикам оборудования периодически приходится выбирать между отечественными и зарубежными производителями автоматики. С одной стороны, все хочется сделать дешевле, а с другой — надежнее. Для правильного выбора необходимо учесть плюсы и минусы каждого из вариантов.
Достоинства российских реле контроля:
- Низкая цена. Импортные РКФ стоят минимум в 2 раза больше.
- Возможность действия устройства при температурах ниже –25°C. У зарубежных такая выносливость встречается реже.
- Российские реле серии ЕЛ не требуют дополнительного питания 24 В. Большинству же зарубежных требуется дополнительный источник напряжения.
Устройства производства Электротехнической Компании Меандр
Недостатки российских РКФ:
- Высокое тепловыделение. Это указывает на ненадежность силовых контактов или большое потребление тока собственных нужд.
- Некорректность работы аналоговых цепей РКФ. Чувствительность к внешним помехам.
- Устаревший внешний вид. Хотя в последнее десятилетие в плане дизайна отечественной автоматики наблюдается «оттепель».
Схемотехника
В разумных пределах схема подключения РКФ зависит от фантазии разработчика. Стандартное устройство имеет 3 входа для подключения фаз. Обычно они расположены в верхней части прибора. Снизу находится клеммник с 4 выводами — NO и NC контактами реле. К ним подключается какой-либо исполнительный механизм. Например, более мощное реле, контактор или магнитный пускатель. Возможно подключить нагрузку и напрямую, но требуется учесть потребляемый ею ток.
Элементы конструкции реле
Старые советские реле контроля обрыва и чередования фаз фиксировались на монтажном месте с помощью 2 винтов. Современные приборы оснащаются крепежом под DIN-рейку. Такой подход упрощает ремонт и разработку электрических шкафов.
Вторая конструктивная особенность реле фазного контроля — винтовые клеммники для подключения проводов. Подобными контактами оснащается подавляющее большинство устройств защиты.
Регуляторы для настройки
Регуляторы настройки рабочих параметров реле находятся на передней панели. Это позволяет внести изменения, не снимая само устройство с электрического щита. Регуляторы выполнены на основе подстроечных резисторов. Они не выпирают с поверхности прибора. Для их вращения необходимо воспользоваться любой подходящей отверткой.
Некоторые модели реле защиты от перекоса в сети оснащены кнопками и дисплеем. В таких устройствах ничего вращать не требуется. Однако несколько сложнее разобраться в том, что и как регулируется. Особенно без руководства пользователя.
Устройство контроля с электронным управлением
Маркировка назначения выводов
В плане маркировки и обозначения клемм все так же, как и на любых современных устройствах. Буквы на корпусе прибора имеют следующие обозначения:
- L1, L2, L3 — выводы для подключения 3 фаз контролируемой сети;
- NO/NC — контакты выходных реле;
- Umax — максимальный порог напряжения, при котором РКФ отключит защищаемое оборудование;
- Umin — соответственно минимальный порог отключения;
- задержка — время, через которое сработает реле.
Обратите внимание! NC/NO (normal closed / normal open) — нормально закрытые/открытые контакты реле. Данная маркировка применяется во всем современном оборудовании. NC контакты находятся в замкнутом состоянии и накоротко прозваниваются мультиметром, если на катушку реле не подано напряжение. Как если бы оно просто лежало на столе. NO — контакты наоборот. Без напряжения находятся в разомкнутом состоянии.
Итог
На любом промышленном предприятии имеются сотни и тысячи трехфазных асинхронных двигателей. Каким бы современным и надежным не был мотор, если во время работы пропадет одна из питающих его фаз, то он сгорит. Стоимость самых больших и мощных двигателей сопоставима с ценой неплохого автомобиля. Реле контроля стоит гораздо дешевле мотора. Но оно точно спасет его при обрыве фазы. Этим объясняется экономическая целесообразность установки РКФ для защиты двигателя.
Качество напряжения важно не только для асинхронных машин. При коротком замыкании в линии вольтаж в одной из фаз просаживается практически до нуля. Такой режим работы недопустим. РКФ заметит критический перекос напряжения и отключит линию. Тем самым все потребители будут защищены от ненормальных режимов работы и последующих убытков.
С учетом сказанного, РКФ — это далеко не последнее по важности защитное устройство. Оно нисколько не потеряло актуальности с советских времен. Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины.
1SVR730884R3300 CM-MPS.41S | ABB DIN Rail Phase, реле контроля напряжения, 300 → 500 В переменного тока, 45 → 65 Гц, 3 фазы, DPDT
Посмотреть все реле контроля
2 На складе SG для доставки NCR Plus в течение 10 рабочих дней, остальные PH в течение 14 рабочих дней
19 В наличии на складе для доставки. NCR Plus в течение 10 рабочих дней, остальные PH в течение 14 рабочих дней.0003
PHP30,157.69
(inc. VAT)
units | Per Unit |
1 — 4 | PHP26,926.51 |
5 + | PHP22,160.52 |
- RS Складской №:
- 775-7902
- Произв. Деталь №:
- 1SVR730884R3300 CM-MPS.41S
- Производитель:
- ABB
- COO (страна происхождения):
- DE
Технические данные.
CM-MPS x3 Многофункциональные реле контроля трехфазной сети
CM-MPSx3 — это многофункциональные реле контроля трехфазной сети. Они контролируют фазовые параметры, чередование фаз, обрыв фазы, повышенное и пониженное напряжение и асимметрию фаз. CM-MPS.23 также контролирует обрыв нейтрали. Пороговые значения повышенного и пониженного напряжения и асимметрии фаз настраиваются. CM-MPS.23 также подходит для контроля однофазной сети. Для этого все три внешних проводника (L1, L2, L3) должны быть соединены перемычками и соединены как один проводник. Контроль чередования фаз должен быть деактивирован, а пороговое значение асимметрии фаз должно быть установлено на максимум (25 %).
Мониторинг трехфазной сети на предмет чередования фаз (с возможностью отключения), выпадения фаз, повышенного и пониженного напряжения, а также асимметрии фаз
Автоматическая коррекция чередования фаз Настраиваемая
Контроль обрыва нейтрали возможен с помощью CM-MPS.23
CM- MPS. 23 также может использоваться для контроля однофазной сети
Может использоваться для сети с частотой от 45 до 440 Гц
Пороговые значения асимметрии фаз, повышенного и пониженного напряжения настраиваются как абсолютные значения
Задержку срабатывания можно отрегулировать или отключить с помощью логарифмической шкалы
Задержка срабатывания с задержкой включения или выключения по выбору
Питание от измерительной цепи
Принцип измерения истинного среднеквадратичного значения
1×2 или 2×1 переключающий контакт (SPDT) конфигурируемый
3 светодиода для индикации состояния
Технические характеристики
Атрибут | Значение | |
Contact Configuration | DPDT | |
Voltage Sensitivity | Overvoltage, Undervoltage | |
Electrical Phase | 3 | |
Voltage Sensing Range | 300 → 500V ac | |
Phase Sensitivity | Обрыв фазы, дисбаланс фаз, чередование фаз | |
Временная задержка | 0,1 → 30 с, 0 с | |
Тип монтажа | DIN Rail | |
Frequency Sensing Range | 45 → 65Hz | |
Series | CM-MPS | |
Operating Temperature Range | +60°C | |
Length | 103. 7mm | |
Высота | 85,6 мм | |
Максимальное измеряемое напряжение | 500 В перем.0027 | 103.7 x 22.5 x 85.6mm |
Maximum Operating Temperature | +60°C | |
Width | 22.5mm | |
Terminal Type | Screw | |
Minimum Operating Temperature | -25 °C |
2 На складе SG для доставки NCR Plus в течение 10 рабочих дней, остальные PH в течение 14 рабочих дней
19 В наличии на глобальном складе для доставки. NCR Plus в течение 10 рабочих дней, остальные PH в течение 14 рабочих дней
Тикада
View Basket
Цена каждая
Php26,926,51
(NAC.)
Реле измерения и контроля — ABB — PDF Каталоги | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
Реле измерения и контроля одно- и трехфазные
Реле контроля тока и напряжения Контроль параметров однофазной сети Применение реле контроля тока и напряжения в однофазных сетях Для Для контроля токов и напряжений в однофазных системах переменного/постоянного тока линейка CM компании АББ содержит широкий выбор мощных и компактных устройств шириной всего 22,5 мм. Этот диапазон измерения включает в себя реле контроля тока и напряжения для защиты от перегрузки и понижения тока, защиты от перенапряжения и понижения напряжения, а также контроля обрыва фазы — от 3 мА до 15 А и от 3 В до 600 В.
Трехфазные реле контроля Контроль параметров в трехфазной сети Области применения трехфазных реле контроля в трехфазной сети Только надежный и непрерывный контроль трехфазных сетей гарантирует бесперебойную и экономичную работу машин и установок. Таким образом, трехфазные реле контроля серии CM контролируют фазные напряжения, чередование фаз, асимметрию фаз и обрыв фаз. Контроль повышенного и пониженного напряжения Все электрические устройства могут быть повреждены при длительной работе с напряжением выше или ниже их номинального значения. Перенапряжение может…
Реле контроля тока и напряжения для однофазных токов переменного/постоянного тока Реле контроля тока Реле контроля напряжения Однофазные реле контроля напряжения и тока защищают чувствительное оборудование и системы управления от пониженного напряжения (отключения) или пониженного тока, а также перенапряжения или перегрузки по току. Доступны различные блоки с регулируемыми или фиксированными пороговыми значениями (точки срабатывания). Все устройства доступны с двумя различными версиями клемм. Вы можете выбирать между проверенной технологией винтового соединения (двухкамерные клеточные соединительные клеммы) и полностью…
Одно-/многофункциональные реле контроля трехфазных сетей Singlefunctional Надежный и непрерывный контроль трехфазных сетей гарантирует бесперебойную и экономичную работу машин и установок. Наиболее многофункциональными устройствами в ассортименте ЭПР являются реле контроля CM-MPS/N на номинальные уровни напряжения до 820 В переменного тока и 400 Гц. Кроме того, в этой линейке предлагается множество экономичных и экономичных трехфазных реле контроля со специализированными функциями. Большинство устройств доступны с двумя различными версиями клемм. Вы можете…
Реле контроля тока и напряжения Данные для заказа Тип Номинальное управляющее напряжение питания Технология подключения Диапазоны измерения Вставные клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы 1SVR730830R0300 Винтовые клеммы 220–240 В перем. тока CM-ESS .MP CM-ESS.MS CM-ESS.MP CM-ESS.MS Вставные клеммы 1SVR730830R0300 Винтовые клеммы Вставные клеммы 24–240 В перем./пост. тока Код заказа Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые Тип клеммы Вставные клеммы Винтовые клеммы
Трехфазные реле контроля Данные для заказа Тип Номинальное управляющее напряжение питания = измеряемое напряжение Контроль разомкнутой нейтрали Технология подключения Код заказа Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы в клеммах Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винтовые клеммы Вставные клеммы Винт…
ABB STOTZ-KONTAKT GmbH http://www.abb.com/lowvoltage -> Продукты управления -> Электронные реле и средства управления -> Трехфазные мониторы -> Однофазные мониторы www. abb.com/contacts Примечание. право вносить технические изменения или изменять содержание этого документа без предварительного уведомления. В отношении заказов на поставку согласованные детали имеют преимущественную силу. ABB AG не несет никакой ответственности за возможные ошибки или возможное отсутствие информации в этом документе. Мы сохраняем за собой все права на этот документ, а также на содержание и иллюстрации, содержащиеся в нем. Любой…
Все каталоги и технические брошюры АББ
Низковольтное распределительное устройство MNS®
12 страниц
Интерфейсные реле и оптопары в штучной упаковке серии R600
4 страницы
Съемные интерфейсные реле Серия CR
12 страниц
Новые корпуса серий S и N
4 страницы
Электронные реле и органы управления
474 страницы
PSR, PSRC, PSE и PSTX
80 страниц
Защита и управление двигателем
4 страницы
Клеммы серии SNK
264 страницы
Клеммы серии SNA
128 страниц
Термотрансферный принтер HTP500
1 страниц
Центр управления двигателем MNS iS
56 страниц
MNS R Низковольтное распределительное устройство
56 страниц
MNS с M10x
24 страницы
Распределительное устройство низкого напряжения MNS
32 страницы
Каталог систем маркировки
188 страниц
Защита и управление двигателем Ручные пускатели двигателей, контакторы и реле перегрузки
808 страниц
Каталог 2015 Электронные продукты и реле
396 страниц
Серия Solution Клеммы
268 страниц
Клеммы с кольцевыми наконечниками серии Solution
12 страниц
Обзор серии SNA
8 страниц
Термотрансферный принтер серии Solution-MG3 и маркеры
16 страниц
Каталог 2013/2014 Электронные продукты и реле — Глава Логические реле
24 страницы
Каталог запасных частей для блочных контакторов, контакторов R, устройств плавного пуска и защиты от дуги
22 страницы
Приводные модули ACS880, каталог
48 страниц
ACS550, каталог
16 страниц
ACS150, каталог
12 страниц
ACS800, приводные модули, каталог
64 страницы
Одиночные приводы ACS800, каталог
68 страниц
Одиночные приводы ACS880, каталог
40 страниц
ACS580, каталог
32 страницы
2013 ? Каталог товаров ? Кабельная арматура Kabeldon 1–420 кВ
148 страниц
2014 ? Каталог товаров ? Кабельная арматура Kabeldon 52–420 кВ
60 страниц
Каталог продукции 2014
36 страниц
Многоприводные модули ACS880, от 1,5 до 250 л.
