Схема подключения реле давления для воды к насосу: устройство, настройка и регулировка

Эффективная работа водяной насосной станции зависит от множества составляющих ее компонентов, среди которых ключевым является реле давления. Его задача сводится к автоматическому включению и выключению оборудования, а также контролю подачи воды в бак по заранее определенным параметрам. На текущий момент нельзя точно сказать, в каких пределах должен быть ограничен диапазон давления. Этим должен заниматься сам потребитель, определяя оптимальный показатель и ориентируясь на допустимые нормы и инструкции.

  • Устройство и принцип действия реле воды
    • Использование станции с реле
  • Настройка реле
    • Нюансы настройки
  • Настройка уровней давления
  • Регулировка реле
  • Заключение

Устройство и принцип действия реле воды

По своему исполнению реле представляет блок небольших размеров с пружинами максимального и минимального давления, для настройки натяжения которых используют гайки. К пружинам подсоединена мембрана, которая при перепадах давления срабатывает тем или иным образом.

Когда уровень давления достигает минимального значения, происходит ослабление пружины, в случае выхода на максимальный уровень происходит более сильное сжатие. В результате силы, которая прилагается на пружины, происходит размыкание контактов реле, что приводит к выключению или включению насосного оборудования.

Использование в составе системы водопровода такого устройства, как реле, дает возможность поддерживать постоянное давление и требуемый напор воды. Сама работа насосного оборудования осуществляется в автоматическом режиме. Если правильно определить уровни минимального и максимального давления, что можно добиться того, что это устройство будет время от времени отключаться. А это позволяет продлить срок службы реле.

Использование станции с реле

В случае, когда насосная станция используется совместно с реле, то подобная комбинация устройств будет работать в следующем порядке:

  • Вначале насос закачивает воду, направляя ее в бак.
  • С течением времени наблюдается повышение давления воды, информацию о чем предоставляет манометр.
  • В момент, когда давление достигает установленного критического верхнего уровня, включается реле, посредством которого происходит отключение насоса.
  • Постепенно вода, который заполнен бак, тратится, что приводит к уменьшению давления. В момент, когда оно опустится до нижнего уровня, реле срабатывает, подав сигнал на включение насоса, после чего цикл повторяется.

Основные параметры работы реле:

  • Нижнее давление. В момент, когда происходит замыкание контактов реле, обеспечивающих включение насосного оборудования, бак начинает наполняться водой.
  • Верхнее давление. В момент размыкания контактов реле насос прекращает свою работу.
  • Диапазон давлений. Под ним понимается разность между нижним и верхним значениями.
  • Уровень предельно возможного давления выключения.

Настройка реле

Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле. Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы.

Нюансы настройки

Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.

Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что показания могут искажаться под воздействием нескольких факторов:

  • температура воздуха в помещении;
  • уровень зарядки батареи.

Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы.

Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду, насос обесточен, а краны находятся в открытом состоянии.

Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.

После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.

Настройка уровней давления

Если владелец приобрел насосную станцию в собранном виде, то комплектация таких моделей предусматривает реле с оптимальными настройками. Если же планируется выполнять подключение подобной станции на основе различных элементов в месте, где планируется использовать ее, то владельцу необходимо произвести соответствующую настройку реле. Это необходимо следует сделать по той причине, чтобы выставляемые настройки в наибольшей степени учитывали такие параметры, как объем бака и напор насоса.

В дополнение к этому иногда может потребоваться внести корректировки в начальные параметры настройки для реле. В этом случае владельцу необходимо придерживаться следующей последовательности действий:

Закончив работу по подключению и настройке давления воздуха в баке, необходимо заняться подключением насосной станции к бытовой сети. После этого насос начнет наполнять бак водой. Прекратить свою работу он сможет лишь тогда, когда удастся выйти на заранее определенное максимальное давление. Речь идет о верхнем уровне. Все предлагаемые к продаже подобные устройства изначально содержат информацию о предельном уровне этого параметра и максимально возможном напоре для насосного оборудования. В случае если они будут превышены, то это может привести к необратимым последствиям.

Понять, что это произошло, можно по тому, что давление уже не повышается. Если это наблюдается, то отключение насоса производится вручную. В случае наличия отклонений значения предельного давления от того, которое определено инструкцией, то от владельца требуется выполнить необходимую подстройку путем вращения малой гайки, доступ к которой обеспечивает крышка реле.

Подобным образом поступают и в том случае, когда необходимо определить нижний уровень. Делается это путем открывания крана и удаления воды из бака. При выполнении этой операции необходимо все время следить за показаниями манометра. Через некоторое время давление начнет падать, а когда будет достигнут нижний предел, насос начнет свою работу.

По такому моменту можно определить нижний уровень, величину которого можно подтвердить по данным манометра. Производя вращение большой гайки, можно изменить давление до уровня, который необходим для эффективной работы системы. Как правило, он превышает на 10% давление воздуха в баке. Если установить параметр чуть больше, то может возникнуть риск повышения износа резиновой мембраны.

В процессе выбора мощности насоса следует учитывать, что оптимальное значение будет иметь такой уровень, при котором бак будет наполняться водой до крайнего предела. Оптимальным уровнем отключения будет считаться отметка на пару атмосфер выше порога включения.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего — 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

  • Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
  • Производится отключение насоса;
  • Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
  • После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
  • Закрывается кран.
  • Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

Заключение

В процессе использования насосной станции часто приходится дополнять ее дополнительными устройствами, к числу которых следует отнести и реле давления. Польза от этого прибора весьма значительна, причём она заключается в том, что можно свести к минимуму количество включений насосной установки. Однако добиться подобного эффекта можно лишь при условии, что реле будет правильно настроено.

Сама суть процедуры подключения и настройки сводится к определению оптимальных значений для верхнего и нижнего уровней давления. Эти значения позволяют оптимизировать работу насосной станции, что положительным образом сказывается на ее бесперебойной работе.

Подключение реле давления воды к насосу и насосной станции

Реле давления воды – одна из важнейших частей, входящих в состав бытовой насосной станции.

Оно обеспечивает контроль давления в системе и служит для своевременного включения и отключения мотора в автоматическом режиме без вмешательства человека.

Именно реле является той деталью, которая существенно отличает станции от простых погружных насосов.

Содержание

  • 1 Выполняемая функция

  • 2 Принцип действия

  • 3 Регулировка

  • 4 Возможные неполадки

  • 5 Замена

Выполняемая функция

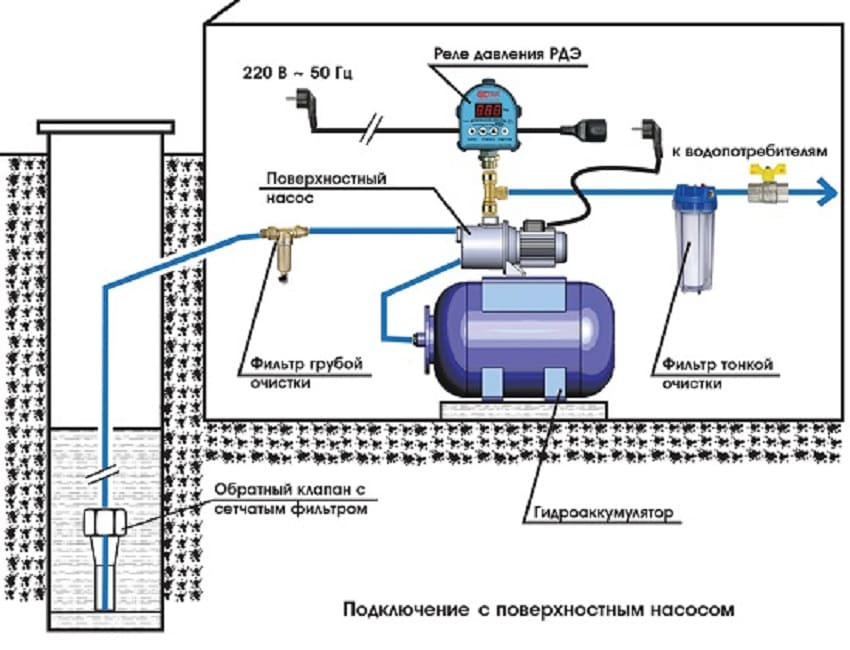

Устройство насосной станции. (Для увеличения нажмите)Чтобы понять, как работает реле давления воды, следует подробнее рассмотреть устройство самой насосной станции.

Она включает в свой состав:

  • насос;
  • электромотор;
  • гидроаккумулятор;
  • реле;
  • систему развода воды с индикатором давления (манометром).

Гидроаккумулятор представляет собой расширительный бак определённого объёма. Внутри он содержит ещё одну ёмкость (грушу), обычно выполненную из резины. Груша постоянно наполнена воздухом.

Именно дифференциальное изменение давления воздуха и воды приводит к срабатыванию реле и прекращению работы двигателя и насоса. Имея простейшее устройство, реле выполняет очень важную функцию.

Оно включает в себя:

  • две пары контактов, обеспечивающих подачу питания на электродвигатель;
  • мембрану, представляющую датчик, который создаёт механическое воздействие на контакты;
  • регулировочные болты и пружины.

Принцип действия

Работа производится следующим образом. Изначально, бак гидроаккумулятора – пустой. Контакты реле находятся в замкнутом положении.

При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Регулировка

Регулировка реле давления. (Для увеличения нажмите)Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

  1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.

    Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.

  2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.

    Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.

  3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.

    Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.

  4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Возможные неполадки

Устройство реле давления для воды. (Для увеличения нажмите)Электронное реле давления имеет минимальное количество деталей и работает по простейшей схеме. Тем не менее, это очень привередливый механизм.

Основные неполадки чаще всего связаны с постоянной работой устройства и условий окружающей среды. Иногда причиной неисправности может быть заводской брак или механическое повреждение.

Электрочасть:

  1. Мотор не работает. Необходимо проверить наличие тока в сети, состояние проводки до входа в насосную станцию. Открыв крышку осмотреть контакты реле (при необходимости почистить мелким наждаком).

    Разрушение контактной группы потребует полной замены всего реле. Более серьёзной неисправностью может стать перегорание обмотки мотора. В таком случае он также подлежит замене.

  2. Станция часто включается и выключается, работа происходит неравномерно, со срывами. Причина – нагар на контактах.

Механика:

  1. Мотор не работает. Необходимо проверить положение контактов в реле и их целостность. Причиной может стать загрязнение подвижных частей, ведущее к заклиниванию контактной группы в одном положении. Требуется тщательная очистка.
  2. Станция работает в ненормальном режиме, включается и выключается спонтанно. Возможно загрязнение мембраны и отверстий в соединительных штуцерах.

    Причиной может стать ослабление пружин или ржавчина. Все подвижные части необходимо очистить и смазать. После этого произвести регулировку всего устройства.

Замена

Реле давления воды стоит относительно недорого и при возможности, самым простым вариантом будет приобретение нового.

Если точно указать модель станции, то новый аналог чаще всего не требует вмешательства.

Снятие и установка производится при помощи гаечного ключа и отвёртки (для отключения проводов). Вся процедура занимает не более десяти минут.

Это важно: все работы по замене и обслуживанию следует осуществлять при полном обесточивании насосной станции.

И всё же, лучшим вариантом будет обращение за помощью к специалистам.

Смотрите видео, в котором специалист подробно разъясняет порядок подключения реле давления воды к насосу:
