🍗 Правильный размер мангала для шашлыка, оптимальная высота

Правильный размер мангала позволяет готовить вкусное мясо. При создании подходящей высоты стенок в устройстве сохраняется тепло от жаровни. Мангал можно сделать своими руками, это очень просто, но нужно учесть, что общая высота не должна быть меньше 12 сантиметров, даже если выбран компактный, разборный вариант.Также добавляется длина ножек. Она рассчитывается с учётом роста того, кто будет готовить шашлык. Редакция HouseChief рекомендует использовать стандартные размеры, в таком случае вероятности ошибки сводится к минимуму.

Мангал должен быть не только красивым, но и функциональным
ФОТО: podolsky.xyz

Читайте в статье

1 Размеры мангала для шашлыка: стандартные размеры
2 Конструкция для жарки мяса своими руками: размеры мангала для идеального шашлыка
3 Каким должен быть мангал: размеры, чертежи
- 3.1 Как сделать ножки для мангала
4 Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд
5 Какого размера должен быть мангал для барбекю
6 Размеры мангала из металла
7 Какая должна быть высота мангала из кирпича
8 В заключение

Размеры мангала для шашлыка: стандартные размеры

Чтобы выяснить, как выглядит мангал правильного размера, можно изучить фото. Чтобы при жарке мяса обойтись одним заходом, необходимо создать большую рабочую поверхность. Но в таком случае устройство получается массивным и не мобильным. Конструкцию укрепляют дополнительными ножками.

Высота определяется по росту человека, который будет готовить шашлык
ФОТО: vmasshtabe.ruПеред созданием чертежа мангала необходимо замерить длину шампура, и только после этого определять ширину устройства
ФОТО: stroy-podskazka.ru

Чтобы определить размеры мангала для шашлыка чертёж из железа применяют к имеющейся заготовке. В чашу должно складываться определённое количество угля для жарки мяса, исходя из этого, определяют конечный размер.

Перед тем, как сделать мангал своими руками, изучают стандартные чертежи. Идеальной считается ширина 30 см и высота – 1 метр.

Выемка для шампуров должна быть вертикальной, тогда их легче будет поворачивать
ФОТО: sadogorod74.ru

Конструкция для жарки мяса своими руками: размеры мангала для идеального шашлыка

Чтобы узнать, как правильно сделать мангал, стоит приготовить шашлык на уже собранных конструкциях и понять, какой высоты должны быть ножки. Определяя размер мангала для шашлыка из металла, схема содержит показатели: толщина стенок – 4 мм, длина – 600 мм, высота – 150 мм, ширина – 350 мм.

Идеальное расстояние между шампурами – 7 см
ФОТО: i.simpalsmedia.comНекоторые изготовители мангалов считают, что отверстия в корпусе не нужны
ФОТО: static.tildacdn.com

Это базовая конструкция, на которую ставят стойки для вертела, полки и дровник. Жаровня для мангала должна стоять на устойчивой подставке.

При самостоятельном изготовлении мангала можно выбрать удобны е для конкретного человека размеры
ФОТО: mangaly.trsm.ruЕсли устройство негде хранить, лучше сделать разборную конструкцию
ФОТО: grili.by

Статья по теме:

Как изготовить мангалы из металла своими руками: размеры, фото, чертежи и подробные инструкции для самых разнообразных видов Вы найдете в нашем обзоре.

Каким должен быть мангал: размеры, чертежи

Оптимальная высота мангала для шашлыка из металла определяется индивидуально.

Устройство содержит несколько составных элементов:

цельное днище без выпуклых швов;
4 стенки из металла;
подставки удобного размера;
зазубрины для шампуров, они должны иметь должный размер, чтобы шампур можно было свободно перевернуть.

Оптимальный мангал рассчитан на приготовление порции для шести человек.

Если планируется приготовление барбекю, нужно правильно рассчитать длину коробки
ФОТО: svoyabesedka.ruРасстояние между углем и мясом должно быть не меньше 20 см
ФОТО: static.tildacdn.com

Как сделать ножки для мангала

Первым делом подбираются под мангал размеры, стандартные чертежи и схемы. Самый простой способ сделать ножки своими руками: взять согнутые уголки металла и нарезать их, отмеряя 1 метр для каждого отдельного элемента. Рекомендуется выбирать металл внимательно, он должен быть прочным.

Чтобы подставка была устойчивой, нужно приварить ровные пластинки металла к основанию
ФОТО: adelison.ru

Оптимальные размеры мангала для шашлыка из металла должны определяться с учётом длины ножек. Если выбрать длину больше 1 метра, готовить будет неудобно, поэтому лучшие размеры мангала для шашлыка из железа – 60 см в длину, 30 в ширину.

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
все детали скрепляются с помощью сварочного оборудования;
из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
конструкция собирается и проверяется на прочность.

Следует распечатать макеты в натуральную величину – это позволит не допустить ошибки при вырезании металла
ФОТО: oleor. ruПосле сборки конструкции выпиливаются уголки для укладки шампуров
ФОТО: images.by.prom.stЧтобы было удобно пользоваться мангалом, его стоит поставить на доску или другую ровную поверхность
ФОТО: static.tildacdn.com

Какого размера должен быть мангал для барбекю

Глубина мангала для шашлыка должна быть достаточной для того, чтобы можно было установить крышку для барбекю. Если жаровня будет использоваться в основном для приготовления барбекю, то её ширина должна быть не меньше 30 см. Важно рассчитать размеры так, чтобы шампур помещался свободно и не соскальзывал. В коробке должен помещаться уголь и дрова так, чтобы они не касались мяса.

Мангалы могут быть стационарными и мобильными, а также разборными и неразборными. Во дворе частного дома лучше всего ставить стационарное устройство, а для поездок на природу подойдёт разборная конструкция
ФОТО: vmasshtabe.ru

Размеры мангала из металла

Правильный мангал для шашлыка собирается под того человека, который постоянно занимается жаркой шашлыка на всю семью. Важно учесть не только рост, но и пропорции тела так, чтобы было удобно находиться за мангалом несколько часов и не крутиться в разные стороны.

Самый простой способ создать оптимальный размер мангала для шашлыка – чертёж. Шаблон нужно распечатать или нарисовать в натуральную величину и приложить к металлическим листам.

Существует хитрость по определению высоты устройства для жарки мяса. Руку сгибают в локте и ставят на землю. Расстояние от локтя до ладони – средний размер.

Для того, чтобы мясо хорошо прожаривалось, нужно располагать шампура на расстоянии не меньше 6 сантиметров друг от друга
ФОТО: samovarchik.infoСборные переносные модели чаще всего имеют высоту не более 70 сантиметров
ФОТО: zakaz454.ru

Правильный размер конструкции определяется не случайно. Приготовление еды не должно занимать много времени. Определив оптимальный размер решетки для мангала можно за один раз пожарить большое количество мяса.

Какая должна быть высота мангала из кирпича

Правильные размеры мангала – это не прихоть, а необходимость. Конструкция для жарки мяса может быть сложена из кирпича, такой вариант идеально подходит для домов со своим участком.

Чтобы мангал был удобным и функциональным, он должен содержать все технически важные элементы: фундамент, цоколь, боковины, жаровню и дымоход.

Кирпичная жаровня должна иметь глубину от 12 до 17 см.

Важно следить за тем, чтобы продукты не располагались слишком близко к углям
ФОТО: avatars.mds.yandex.netЖаровню строят на высоте не менее 1 метр от земли
ФОТО: i.pinimg.comКирпичный мангал можно оборудовать дополнительными полками для дров и посуды
ФОТО: trubochist-yuga.ru

В заключение

Жарка мяса на природе – излюбленный способ отдыха многих россиян. При этом не обязательно тратиться на мангал. Если в запасе лежат металлические листы, конструкцию можно быстро собрать своими руками.

Watch this video on YouTube

А вы любите шашлык? Какая высота мангала для вас кажется оптимальной?

Размеры мангала для шашлыка: чертежи и подробная инструкция

Соблюдая правильные размеры элементов жаровни мангала и высоты его ножек, можно создать оптимальный температурный режим для приготовления шашлыка на углях. Для этого необходимо знать длину и конструкцию шампуров/решетки барбекю, использовать чертежи или хотя бы схему, которые предоставлены ниже. В остальных случаях блюдо подгорит или останется не прожаренным, снизится эксплуатационный ресурс очага.

Для увеличения чертежа и рассмотрения всех размеров нужно кликнуть на фото

Содержание статьи:

1 Факторы, влияющие на габариты жаровни
- 1.1 Конструкция шампура
- 1.2 Температурный режим
2 Габариты мангалов разного типа
- 2.1 Ширина
- 2.2 Глубина
- 2.3 Длина
- 2.4 Высота мангала
3 Кирпичные очаги
4 Металлические конструкции

Факторы, влияющие на габариты жаровни

Поскольку приготовления шашлыка или любой другой пищи происходит по конкретным технологиям, то при расчете оптимальных размеров мангала учитывают следующие факторы:

температурный режим – количество углей, расстояние от них до мяса;
инвентарь для приготовления блюда – шампуры или решетка барбекю.

Существуют варианты мангалов с дополнительными функциями. Например, жаровня оборудуется боковым отделением для не прогоревших углей с собственным дымоходом. Либо часть ее накрывается варочной панелью для одновременной готовки гарнира, разогрева чайника.

В таком случае основная часть мангала должна иметь размеры, рекомендуемые в этом пособии. Остальные элементы крепятся таким образом, чтобы процесс приготовления шашлыка происходил без каких-либо помех.

Конструкция шампура

Вычислить правильные размеры жаровни можно лишь в одном случае – повар пользуется шампурами, решеткой барбекю или обоими этими инструментами одинаковой длины. Стандартной конструкцией шампура является:

длина – общая 45 – 50 см, рабочая 30 – 35 см;
завивка – спиральная, расположена возле рукоятки, длина 4 – 6 см.

Увеличить чертеж можно по клику

В походных (разборных, раскладных) вариантах жаровни размеры шпаги/шампура могут уменьшаться.

При потере/замене рабочего инструмента следует привести длину шампура в соответствии с жаровней, для которой он предназначен.

Аналогичные требования предъявляются к печам барбекю. Решетка должна размещаться равномерно над углями на высоте 5 – 8 см, так как мясо обычно поджимается сетками с двух сторон и готовится быстрее. Промышленность чаще всего производит сетчатые конструкции габаритами 18 х 28 см, под них и подгоняется кирпичная или стальная коробка, куда будут засыпаться угли.

Температурный режим

Специалисты рекомендуют жарить своими руками мясо на углях при соблюдении следующих условий:

угли – готовые из мешка заводской фасовки или предварительно обожженные на костре, а не внутри мангала;
наполнение очага углями – слой 5 – 10 см;
расстояние от углей до шампуров – 5 – 10 см в зависимости от древесины, размера головешек и кусков шашлыка.

Внимание: По вопросу необходимости отверстий в боковых стенках жаровни единого мнения у специалистов не существует до сих пор. Одни считают, что они мешают контролю температурного режима, а воздух следует подавать внутрь специальным опахалом. Другие считают, что при обмахивании повышается вероятность возгорания тлеющих головешек, предпочитают опахалом не пользоваться.

Габариты мангалов разного типа

Очаги для жарки мяса на углях изготавливаются своими руками из разных конструкционных материалов. Что также накладывает отпечаток на габариты конструкции мангала. Например, из листовой стали коробка жаровни получается компактной, а из кирпича – излишне габаритной. Кроить листовую сталь проще, чем раскалывать камень для кладки.

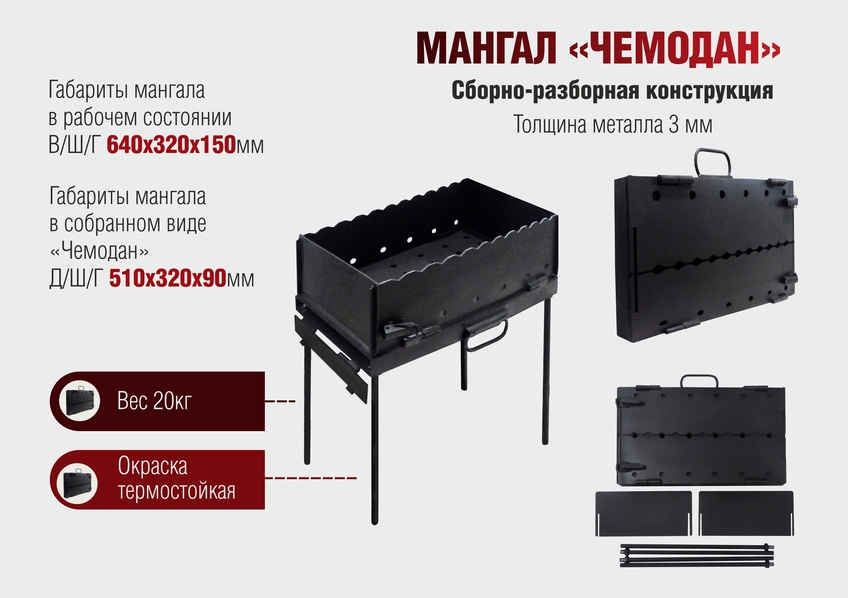

Разборные и раскладные очаги созданы для транспортировки, обычно имеют меньшие габариты в сравнении с жаровнями стационарного типа.

Ширина

При эксплуатации стандартных шампуров ширина мангала полностью зависит от их длины:

размер – 30 – 35 см;
приспособления для прокручивания шпажки – вертикальная прорезь в боковой стенке жаровни с одной стороны (заостренной) шампура.

Повороты осуществляются по схеме:

шампуры вставляются дальним заостренным краем в вертикальную прорезь;
затем переворачиваются на 180 градусов в эту же прорезь;
далее подрумяниваются отдельные участки шашлыка, шампуры поворачиваются на 90 градусов в любую сторону, укладываются на верхний бортик мангала плашмя, а не паз.

Кликните для увеличения

Эта технология считается классической, однако существуют вертела с электроприводом и шампуры различных конструкций, позволяющие фиксировать их относительно углей под любым углом.

В соответствии со стандартным параметром решетки барбекю для нее нужна ширина жаровни 15 – 18 см. При этом следует учесть, что при повороте она ложится на боковые стенки мангала на разной высоте.

Глубина

По умолчанию КПД открытых очагов значительно ниже, чем у печей барбекю с топочной камерой. При одинаковом расходе топлива выход шашлыков заметно ниже. Выбирается глубина мангала в зависимости от мяса и температурного режима:

в нормальных условиях куски свинины или баранины должны находиться на расстоянии 5 – 10 см от углей, которые засыпаются слоем 5 – 10 см на дно жаровни;
таким образом, высота боковых стенок составляет 15 – 20 см.

Внимание: Основной ошибкой при самостоятельном изготовлении жаровни становится обжиг углей непосредственно внутри её. Для большого костра глубина мангала увеличивается, расстояние от прогоревших головешек до шампуров становится больше необходимого значения. Шашлык готовится дольше, повышается расход дров.

Длина

Если предыдущие размеры мангала считаются критичными для процесса приготовления шашлыка, то его длина является менее важным фактором. Однако следует учесть нюансы:

вертикальные прорези для шампуров изготавливаются на расстоянии 8 – 10 см друг от друга;
если расположить их ближе, мясо не прожарится, вращать шампуры станет сложнее.

Поэтому длина жаровни преимущественно зависит от числа гостей или членов семьи, для которых готовится блюдо. Если мангал используется в большой компании, придется установить очередность, запасти больше углей.

В порядовках печей барбекю учтены размеры и решеток, и шампуров, но при этом взяты усредненные размеры. Скорректировать конструкцию может только профессиональный каменщик, домашнему мастеру лучше придерживаться схемы раскладки без изменений.

Для решеток барбекю хватает 30 см длины очага, мясо готовится быстрее, поэтому порции углей хватает на дольше.

Высота мангала

На качество эксплуатации очага влияет высота мангала от уровня земли и она должны быть от 75 см до 125 см. Комфортным значением этого размера принят уровень от подошв мангальщика до кистей его рук:

в этом случае разгружается позвоночник, не нужно наклоняться над жаровней;
увеличивается естественная тяга если есть отверстия в боковых стенках очага.

Так что высота зависит от того, кто чаще всего будет готовить шашлык. Несколько чертежей металлических конструкций мы уже привели выше, здесь же добавим ещё чертеж кирпичного мангала.

Внимание: В мобильных мангалах комфортностью приготовления шашлыков намеренно жертвуют за счет повышения удобства транспортировки. Короткие ножки занимают меньше места в багажнике авто.

Кирпичные очаги

В отличие от металлических жаровен, кирпичные мангалы размеры имеют укрупненные. Это обусловлено крупным форматом конструкционного материала. Тем не менее внутренняя рабочая часть очага должна обладать указанными габаритами. Увеличивается лишь внешний размер конструкции, часто изготавливаются дымоходы, столешницы и мойки, повышающие комфортность эксплуатации.

Основными нюансами кирпичного мангала являются:

длина, высота до бортика и ширина – эти параметры проще подогнать под стандартные размеры;
глубина жаровни – имеет жесткую привязку к формату кирпича 6 см и толщине шва 1 см, составляет 21 см или 28 см (3 или 4 ряда, соответственно).

Можно увеличить кликнув

Кирпичная конструкция по умолчанию обладает более высоким ресурсом, нежели железная.

Металлические конструкции

При сооружении металлических конструкций нюансов гораздо больше, могут использоваться разные элементы: листовая сталь, готовые элементы декора (обычно витые и кованые элементы) и части б/у изделий (столешницы, бочки, баки, этажерки), а также очаги бывают не только стационарными, но и передвижными в пределах участка.

Поэтому в одном случае, размеры мангала из металла выдержать бывает легче, в другом варианте приходится их намеренно изменять. Например:

барбекю с крышкой из 200-литровой бочки – высоту подгоняют установкой подовой плиты на нужном уровне, ширина по умолчанию получается больше необходимого размера;
очаг из трубы, установленной вертикально или нержавеющего бака стиральной машины – форма круглая, не соответствует классическим стандартам, пригодна только для решетки барбекю;
ножки из б/у изделий (например, из швейной машинки) – высота до бортика жаровни не всегда удобна повару, зато экстерьер очага по умолчанию оригинальный, обладает высокой художественной ценностью.

Таким образом, при изготовлении барбекю или для приготовления шашлыка на углях следует использовать чертежи с классическими размерами, которые были приведены выше. Это условие проще выполнить при использовании листовой стали, сложнее при кладке из кирпича или частичном применении деталей высокой художественной ценности от бытовых предметов б/у.

чертежей, инструкций, рекомендаций + фото готовых идей

Любую поездку на отдых за город или на дачу сложно представить без таинства приготовления шашлыка. С таким праздником ассоциируется приготовление мяса на углях, ведь запах костра придает оригинальности этому виду праздника. Большинство населения считает, что приготовление шашлыка – это сугубо мужское занятие.

Вкус шашлыка зависит не только от способности мариноваться, но и, конечно же, от инструмента, на котором он готовится. И этот механизм — барбекю. Ведь вкусный и сытный шашлык – залог отличного отдыха на природе.

Основные советы по маринованию мяса:

не злоупотреблять употреблением соусов, кислого молока и майонеза;
используйте натуральные маринады, такие как уксус или вино, лук, травы, специи.
штук для шашлыка нарезать кубиками со стороной не менее 4-5 см.
используйте «Правильный Жаровня».

Краткое содержание статьи:

Мангал и его характеристики

Его размеры должны позволять размещение шампуров с достаточным расстоянием между ними. Ширина мангала должна быть равна длине шампуров минус 12-18 см. Длину мангала следует рассчитывать исходя из того, что на каждый шампур будет приходиться примерно 8-10 см. Высота над углями не должна быть более 10 см, а глубина около 20-25 см.

И, конечно же, для удобства приготовления необходимо иметь прорези для шампуров по всей длине. Толщина стенки должна быть достаточно толстой.

Также не нужно счищать сажу с внутренней стороны стенок — она придает мясу особый вкус. Ближе к низу необходимо сделать в боковых стенках отверстия, облегчающие приток воздуха.

Изготовление мангала

С чего начать приготовление барбекю? Для начала необходимо определиться с типом шашлыка, который вы хотите сделать. Размеры мангалов различны в зависимости от потребностей, вследствие чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Барбекю из металла

Наиболее популярным типом является мангал из листовой стали. Преимуществами этого типа являются низкая стоимость, простота сборки и минимальные трудозатраты.

Для его изготовления можно использовать куски листового металла, стальной цилиндр или бочку в сочетании с обрезками труб и уголков. А так как велика вероятность того, что этот материал может просто валяться у вас на даче под рукой в виде ненужного хлама, мангал вообще не потребует от вас никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, немного умеющий пользоваться сваркой, без проблем сможет сконструировать и собрать мангал из металла практически любой сложности. Да, при использовании уголков можно вообще обойтись без сварки, а использовать для соединения специальные отверстия, болты и гайки.

Также эти мангалы очень мобильны. А главное, к созданию мангала можно подойти творчески, и вся эта куча хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут быть недостаточно толстые стенки, из-за их способности быстро прогорать. В результате на стенах появится ржавчина и обязательно приведет вашу конструкцию к сильному нагреву.

Изготовление мангала без применения сварки

Изготовление мангала своими руками без применения сварки возможно в двух вариантах: крепление с помощью уголков, болтов и гаек или пазов. Барбекю с пазами будет очень кстати на природе благодаря простоте сборки и компактности при транспортировке.

Перед сборкой необходимо запастись следующими материалами:

листовой материал в необходимом количестве толщиной 2-4 мм;
металлические уголки для ножек;
инструментов: дрель, болгарка, тиски, молоток и ножовка по металлу.

Заказ на выполнение работ:

необходимо сделать чертежи мангала.
на металле делаем разметку дна и стенок из металла.
по маркировке режем металл с помощью болгарки или ножовки по металлу.
Для удобства сборки согните низ боковых стенок с помощью тисков и молотка.
у длинных стенок аналогичным образом загибают и края, примыкающие к коротким стенкам.
на боковинах и ножках выполняем пазы для соединения между собой.
на длинных стенках делаем щели для шампуров (желательно 2 вида по 4 см и 7 см). Щели рекомендуется делать разной глубины, чтобы можно было регулировать тепло, подводимое к изделию, располагая его ниже или выше над углями.
на дне длинных сторон дрелью делаем отверстия диаметром около 12 мм.
будет полезно и удобно делать переносные ручки на более короткие стены.
и окончательно собрать получившуюся конструкцию.

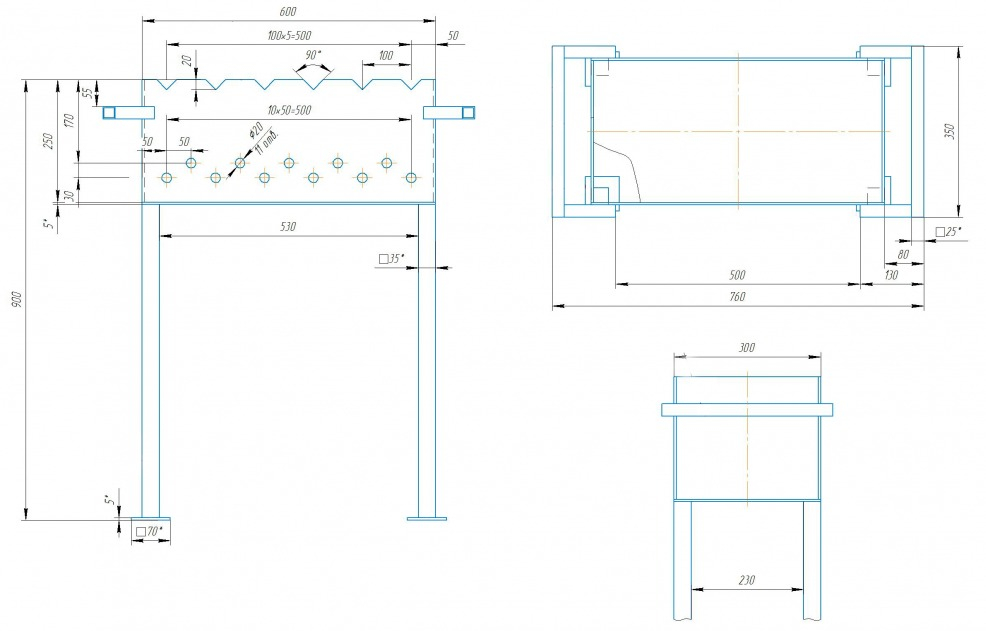

Пример чертежа разборного мангала представлен на фото ниже и в конце статьи в галерее. Это, конечно, не единственный вариант, и многие другие варианты можно найти в Интернете.

Изготовление мангала с применением сварки

Этот способ сборки мало чем отличается от варианта без сварки. Принципиальное отличие заключается в том, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и монтажных отверстий для разборных.

Сварка часто применяется для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и прочими полезными и приятными мелочами.

Также рассмотрим частный случай изготовления — мангал из газового баллона.

Преимуществом такого баллона является:

простота конструкции;
дешевизна;
достаточная толщина стенки;
функционал;
мобильность.

Недостатки:

для приготовления пищи используйте только угли;
Несмотря на мобильность, передать одному все равно нельзя.

Особенности мангала

В первую очередь нужно полностью избавиться от газа в баке с помощью вентиля. Для контроля выхода газа необходимо смочить открытый клапан раствором мыла. Пока мыльный раствор пузырится, давления газа внутри баллона еще недостаточно, чтобы приступить к дальнейшим действиям.

Убедившись, что давление равно атмосферному, переверните баллон и вылейте остатки конденсата, по краям залейте водой на 2-3 дня. Воду желательно сливать подальше от жилых домов, в связи с тем, что метан имеет резкий запах.

Этапы сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

разводной ключ;

сварочный аппарат

;
болгарский;
2-4 петли;
перчатки

молоток

;

заклепки

с заклепочным пистолетом;

отвертка

;

долото

;

9дрель 0013 со сверлами от 10 до 14 мм;

металлические трубы для ножек и дымохода;
4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция как сделать барбекю из газового баллона:

Пиление. Пожалуй, это самый ответственный этап, ведь от него зависит эстетичный вид будущего изделия. Требуется полностью выкрутить клапан с помощью разводного ключа и срезать его болгаркой. Все работы с измельчителем рекомендуется проводить с прямым орошением, чтобы предотвратить воспламенение остатков метана.

Привариваем ручки и крышку. Мы рекомендуем использовать петли, соединения которых основаны на заклепках. А затем приварите петли к цилиндру. Необходимость сварки петель связана с влиянием высоких температур, ведь если этого не сделать, то со временем заклепки исчезнут.

Установить ножки. Отпиливаем их на удобную для вас длину и привариваем к днищу цилиндра на равном расстоянии от центра. Незабываем снизу к ножкам прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Есть еще один вариант базы. Процесс его создания будет более трудоемким и заключается в следующем. Берется пара полос металла, сгибается дугой, повторяющей форму емкости, и к ее концам привариваются ножки. Далее снизу ножки соединяются поперечной планкой. А в конце создания стоек соединяем их между собой.

Чтобы избежать деформации при варке, внутри него привариваем два уголка для придания большой жесткости.

Просверливаем примерно 14-18 отверстий диаметром примерно 12-18 мм в нижней задней части для подачи кислорода, так необходимого для горения. А также по краям делаем надрезы с помощью болгарки.

На место большого отверстия, где был снят вентиль, монтируем трубу дымохода и привариваем ее.

В этой статье мы уделили особое внимание мангалам из металла, но многие делают для себя специальные стационарные мангалы из кирпича. Более подробно об изготовлении таких мангалов вы можете найти в Интернете. Для примера ниже приведем фото готовых мангалов из кирпича.

Фото гриля своими руками

Вертикальное озеленение: 115 фото интересных проектов и современных сочетаний

Бензопила: 75 фото и основные характеристики универсальных инструментов

Садовый опрыскиватель: 90 фото разных видов опрыскивателя

Дизайн частного дома внутри — 200 фото современного интерьера

Присоединяйтесь к обсуждению:

Металлический мангал — шаг за шагом | Своими руками

Содержание ✓

✓ Жаровня металлическая – пошагово
✓ Жаровня своими руками – чертеж
✓ Примечание: Подземный тандыр-мангал из кирпича своими руками

Прошлой весной друг попросил сделать для него мангал, имея немалый опыт в этом деле, решил послать товарища и сварил для него универсальную конструкцию. Из него можно не только пожарить шашлык или шашлык, но и приготовить мясо, а также приготовить вкусную рыбу.

Из листового металла толщиной 3 мм вырезаем все детали конструкции. Сварил прямоугольное основание мангала 150х45х20 размером 1х45х45 см (длина, ширина, высота) вместе с печью для казана (50 фото) размером 2х3х45 см. В днище последней вырезал отверстие для тяги (фото №1), а к стенам приварил два уровня стоек (устанавливаю на них поддон для углей) (фото №9)

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Корыто жаровни разделено на две секции металлическими вставками, отступая снизу на 100 мм, по всей длине короба к стенкам приварены опорные рейки из квадрата сечением 10×10 мм (фото 4) и разместил на них съемные вставки (поддоны) (фото 5)

Отдельно собрал коптильный шкаф, установил на него дверцу и добавил заплатку из декоративной планки (фото 6) (можно сделать самому или заказать в кузнице). Сверху установил патрубок с заслонкой для регулировки тяги. Загрунтовал и покрасил короб термостойким покрытием.

К одной стороне мангала, с помощью петель, прикрепил полукруглые крышки (фото 7), изготовленные из металлической трубы d 45 см.

Из профильной трубы сечением 60×40 мм сварил несущий каркас-навес для мангала. Закрепил на нем основание с топкой, приварил к нему коптильню. Жаровню украсили декоративными накладками и покрасили все (основание, печь и каркас) термостойким покрытием. Сделал мангал для шашлыка.

По размерам печи была изготовлена съемная подставка с отверстием для установки котла, а снизу присоединена воздушная турбина (фото 8) для продувки горячим воздухом всей конструкции. При его включении можно одновременно использовать коптильню, мангал и печь (но все крышки и дверцы должны быть плотно закрыты).

Для более удобного и быстрого приготовления шашлыка можно изготовить (см. рис. на стр. 13) и установить на мангал механический зубчатый редуктор с электроприводом для автоматического вращения шампуров (фото 9)

Читайте также: Мангал-мангал-коптильня своими руками

Жаровня металлическая — пошагово

Смотрите также: Мангал своими руками — мастер-класс

Жаровня своими руками — чертеж

Примечание: Тандыр-мангал подземный из кирпича своими руками

Тандыр-мангал подземный из кирпича своими руками.
