Простая схема электропроводки в гараже: схема монтажа электропроводки своими руками, как правильно сделать заземление

Содержание

Схема проводки в гараже: особенности проектирования и установкаа

Любые здания предназначены для выполнения двух базовых задач — проживания и решения каких-либо технических моментов. Независимо от предназначения строений, в них должна быть хорошая и надежная система электроснабжения, способная выдержать нагрузку, создаваемую всеми подключаемыми одновременно приборами. В помещениях, предназначенных для проживания, большее внимание уделяется дизайну интерьера, но вот в зданиях, в которых люди содержат свое транспортное средство, основной аспект делается совершенно на другом.

Схема проводки в гараже, как правило, проектируется максимально простая и открытая. Делать ее скрытой никакого смысла не имеет, поскольку это накладывает дополнительные финансовые затраты, а также требует больших физических затрат. Помимо этого в процессе обслуживания может возникать множество дополнительных проблем. Поэтому большинство водителей стремится к простоте. Но при этом следует уделять большое внимание надежности, поскольку в этом помещении не только стоит машина, но и содержатся емкости с топливом, которые в случае возгорания могут взорваться.

Давайте постараемся разобраться в том, как развести проводку в гараже (схема приведена в статье), чтобы вы не переживали о сохранности своего транспортного средства, и могли спокойно спать, ни о чем не переживая.

Виды напряжения

Прежде чем поговорить о том, как сделать проводку в гараже (схема может быть как открытой, так и закрытой), давайте сперва разберемся с тем, каким бывает электрическое напряжение. Как показывает практика, в большинстве случаев хватает однофазной системы на 220 Вольт. С ее помощью можно создать хорошее освещение в помещении и запитать подавляющее большинство оборудования.

Трехфазное питание мощностью 380 Вт есть смысл проводить в случае если гараж рассчитан на несколько автомобилей или в если в здании будет находиться электрический котел, а также различные станки промышленного назначения. В этом случае проводка в гараже своими руками (схема, фото и основные особенности рассмотрены в статье) должна быть способна выдержать большую нагрузку. В противном случае создается угроза короткого замыкания, которое может привести к пожару.

Составление проекта

Давайте на этом остановимся более подробно. Электропроводка гаража должна обеспечивать максимальный комфорт использования электричества. Но при этом еще необходимо соответствовать основным нормам безопасности, поэтому следует очень серьезно подходить к ее планированию. Перед тем как приступить к каким-либо работам и закупке расходных материалов, рекомендуется предварительно разработать проект электросети, в котором будут продуманы все ключевые нюансы. Так вы сможете не только сделать все качественно, но и сэкономить значительную сумму денег.

В процессе составления подробного плана гаража старайтесь делать все с соблюдением масштабов в трехмерной проекции.

Проект должен предусматривать следующее:

  • размеры стен, пола и потолка;
  • место монтажа электрического щитка;
  • точные координаты расположения элементов освещения, розеток и выключателей.

Чтобы снизить финансовые затраты на проводку кабеля, очень важно рассчитать оптимальные маршруты от электрощитка с учетом его перехода из одной комнаты в другую и месторасположения распределительных коробок. Далее в самом гараже на рабочие поверхности наносится разметка, на основании которой будет прокладываться сеть. При этом необходимо брать во внимание то, как именно вы будете проводить кабеля.

Они могут располагаться следующим образом:

  • в самом помещении, в котором уже есть собственный трансформатор;
  • около основного здания, которое уже подключено к основной линии электропередач;
  • отдельно на приусадебном участке посредством воздушного или кабельного подведения.

В зависимости от выбранного метода определяется объем требуемых работ и рассчитываются ориентировочные финансовые затраты. Также при планировании проекта очень важно продумать систему безопасности. Схема проводки в гараже должна предусматривать молниеотвод, защиту от скачков и перепадов напряжения в общей сети электроснабжения, а также заземление.

Из каких элементов состоит система?

Электроснабжение любого здания включает в себя определенные элементы, обеспечивающие ее нормальное функционирование.

Основными среди них являются следующие:

  • основной распределительный щиток;
  • электрический счетчик;
  • система автоматики;
  • кабели и провода;
  • элементы освещения;
  • выключатели и розетки.

В зависимости от индивидуальных целей и потребностей конкретного человека схема проводки в гараже (фото вариантов разводки электрики удивят своей оригинальностью каждого) может предполагать наличие обогревательного оборудования и других устройств.

Ввод питания

Итак, как провести проводку в гараже? Схема сети начинается с монтажа общего электрического щитка. Он может находиться как внутри, так и снаружи помещения, однако, чаще всего выбирают первый вариант. Он более практичен, удобен и надежен, а также лучше в обслуживании. Как правило, специалисты рекомендуют монтаж устройства производить непосредственно около входной двери. В случае возникновения каких-либо проблем вы сможете обесточить здание и исключить вероятность поражения электрическим током.

При выборе вводного щита нужно учитывать следующие нюансы:

  • практичность в эксплуатации;
  • защищенность от проникновения сторонних лиц;
  • наличие интегрированной системы защиты;
  • максимальное количество подключаемых устройств.

Если гараж находится в общем кооперативе, то возникает необходимостью подключения отдельного счетчика. В этом случае лучше выбирать модели распределительных щитков, в которых уже есть встроенный прибор учета затраченной электроэнергии.

Система защиты

Как уже было сказано ранее, схема эл. проводки в гараже должна обязательно быть надежной. С целью повышения уровня безопасности в нее включают специальное защитное оборудование, которое предотвращает выход из строя приборов и устройств в случае перепадов напряжения в общей сети электроснабжения.

К таковому относятся:

  • автоматические выключатели;
  • реле контроля напряжения;
  • УЗО;
  • дифференциальный автомат;
  • ОПН;
  • стабилизаторы напряжения.

Чаще всего простая схема проводки в гараже своими руками предполагает установку на входе автоматических отсекателей напряжения. Они стоят относительно недорого и очень посты в монтаже, однако обеспечивают средний уровень защиты. Поэтому лучше всего рассмотреть другие и более надежные варианты.

Автоматические выключатели

Эти контактные коммутационные аппараты являются обязательной составляющей электрической сети любого здания, независимо от его предназначения, поскольку они защищают от перегрузок, возникающих в результате скачков напряжения.

Система автоматики располагается внутри распределительного щитка перед прибором учета и контроля потребления энергетического ресурса. Если используется упрощенная схема проводки в гараже, которая предполагает наличие лишь осветительных приборов, а также нескольких розеток и выключателей, то никаких дополнительных средств защиты не требуется.

Однако, учитывая современные реалии и огромное разнообразие оборудования, которым пользуются люди в домашних условиях, одних лишь автоматических выключателей будет недостаточно для обеспечения высокого уровня защиты. Система должна быть способна выдерживать большие нагрузки, поэтому требуется хорошая и качественная автоматика.

УЗО и дифавтоматы

Их основная задача заключается в том, чтобы защитить человека от поражения электрическим током в случае повреждения изоляции проводки. Особенно это очень важно, если в гараже есть смотровая яма, в которой находится какое-либо оборудование. Как правило, в ней повышенная влажность воздуха, создающая угрозу для здоровья и жизни механика.

Ограничители перенапряжения

Если электрическая сеть подводиться к зданию по воздушной линии, то во время грозы в нее может ударить молния, что, в свою очередь, приведет к сгоранию всех электрических приборов, подключенных в данный момент к системе электроснабжения. Для снижения высокого потенциала предназначены ограничители перенапряжения, которые отводят основной импульс на землю. Их монтаж осуществляется между автоматикой и счетчиком.

Если этого оборудования схема подключения проводки в гараже не предусматривает, то в этом случае рекомендуется полностью обесточивать здание накануне начала грозы. Но подобный вариант не слишком практичен, поскольку ограничивает возможности нормального эксплуатирования гаража.

Реле контроля напряжения

Как показывает практика, в гаражных кооперативах одновременно работает несколько мастеров, поэтому на систему электроснабжения создается большая нагрузка. Если при этом проводятся аналогичные действия и работы, которые выполняются с ошибками, то в электрической схеме могут случиться различные неисправности.

Обрыв нулевой фазы — это одно из наиболее распространенных явлений. При нем происходит сильный скачок напряжения, который может привести к выходу из строя осветительных приборов и работающих электродвигателей. Избежать подобной неприятной ситуации помогут реле контроля, которые автоматически отключают подачу питания в случае возникновения перегрузок.

Современное оборудование, предназначенное для автоматизированной защиты, выпускается в очень компактном исполнении, благодаря чему его без проблем можно установить в распределительный щиток. Однако даже несмотря на это, многие люди не используют эти приборы. В результате этого проводка в гараже своими руками (схема может быть выполнена самыми различными способами) получается ненадежной.

Понижающие разделительные трансформаторы

Выполняя осмотр днища транспортного средства в смотровой яме, механик вынужден находиться при повышенной влажности воздуха, что особенно опасно при работе с какими-либо электрическими приборами. Чтобы снизить риск удара электрическим током, рекомендуется использовать при этом осветительное оборудование максимальной мощностью не более 36 Вольт. Однако некоторым устройствам требуется значительно большее напряжение, поэтому чтобы их эксплуатация была безопасной, используются разделительные трансформаторы. Они практически полностью исключают вероятность получения электрических травм.

Кабели и провода

Выбирая расходные материалы для прокладки электрической сети в помещении, необходимо особое внимание уделять качеству изоляционного слоя. Желательно, чтобы материал, из которого она изготовлена, был устойчив к возгоранию. В этом случае короткое замыкание не приведет к пожару.

Кабель проводки, подверженный легкому воспламенению, представляет очень большую опасность. Его следует прокладывать исключительно в специальных металлических коробах, локализующих распространение огня в случае возгорания. Квалифицированные электрики советуют выбирать провода, в маркировке которых присутствует индекс «НГ».

Помимо этого необходимо обращать внимание на следующие нюансы:

  • материал расходников;
  • поперечное сечение;
  • класс применяемого напряжения;
  • прочность изоляционного слоя.

Только с учетом всех этих критериев электропроводка гаража получится качественной и безопасной. Не стоит экономить на кабелях, поскольку здоровье и жизнь человека бесценны.

Лампы и выключатели

Лучше всего, чтобы осветительное оборудование было подключено к различным коммутационным аппаратам.

Система освещения при этом должна быть разделена:

  • общая — распространяется на всю площадь здания;
  • местная — отвечает за конкретное рабочее место.

Стоит отметить, что для обеспечения комфортного уровня освещенности гаража идеально подходят люминесцентные лампы, рассчитанные для использования на промышленных объектах. Как правило, их устанавливают в непосредственной близости от входной двери.

Местное освещение реализовывается при помощи обычных ламп накаливания, которые в зонах с повышенным уровнем опасности подключаются через разделяющие трансформаторы. Выключатели к ним монтируются возле рабочего места. Исключением является только смотровая яма, поскольку в ней очень высокая влажность, из-за которой может произойти короткое замыкание. Желательно, чтобы осветительные приборы обладали классом защиты IP67, а также металлической решеткой, исключающей вероятность разбития лампы в случае падения.

Розетки

Схема разводки проводки в гараже должна обладать продуманным расположением стационарно установленных разъемов электрических сетей. При выборе розеток важно учитывать номинальную мощность, которую потребляет оборудование. Сварочные аппараты, нагревательные приборы, пускозарядные устройства должны работать от отдельных линий, оснащенных собственными элементами защиты. Если вы планируете использовать переносное оборудование, то розетки лучше разместить по периметру помещения, что избавиться от ненужных проводов и переносок. Их удобно монтировать на высоте приблизительно полтора метра.

Все элементы должны быть оснащены защитными крышками, которые исключат случайное попадание в них жидкости. В наши дни все чаще стали отказываться от электросетей, выполненных по системе TN-C, поэтому все переходят на розетки, обладающие защитным контактом, который будет синхронизироваться с заземлением.

В процессе прокладки кабеля к нему придется подключать различные элементы сети. Делать это лучше через распределительные коробки, в которых должны быть хорошо заизолированы все контакты. Их размещают в местах пересечения проводов.

Общие советы и рекомендации

Самое главное в процессе подключения электропроводки – это соблюдение техники безопасности. В противном случае последствия могут быть плачевными.

Чтобы схема проводки в гараже была надежной и безопасной, ее следует реализовывать со всеми современными нормами. При этом она должна быть максимально простой и понятной. Кабель лучше всего использовать трехжильный. Он обладает хорошими техническими характеристиками и способен выдерживать большую нагрузку при одновременном подключении нескольких приборов. Если в гараже будет трехфазная сеть, то лучше использовать пятижильный кабель. В этом случае создаваемая нагрузка может быть неравномерной.

Трехфазная сеть с напряжением 380 Вольт выполняется по аналогичному алгоритму, что и классическая, рассчитанная для бытового использования. Однако в ней должны быть продуманно распределены по количеству фаз источники потребления электроэнергии.

Чтобы упростить себе задачу и максимально снизить финансовые затраты, специалисты рекомендуют использовать исключительно современные автоматические выключатели. Они стоят относительно недорого, но способны при этом обеспечить хорошую защиту от скачков и перепадов напряжения. Однако здесь немаловажное значение имеют конкретные условия эксплуатации помещения.

Вот собственно и все нюансы, которые следует учитывать при прокладке электропроводки в гараже. Если вы хорошо продумаете все вышеуказанные аспекты, то сможете качественно выполнить все работы, результат которых вас не разочарует.

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

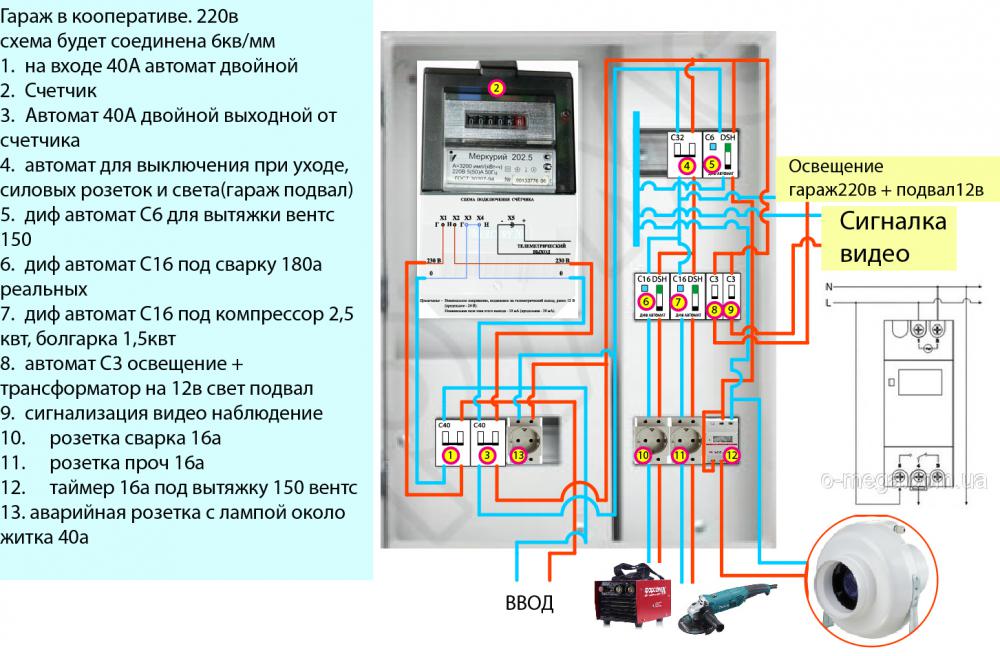

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

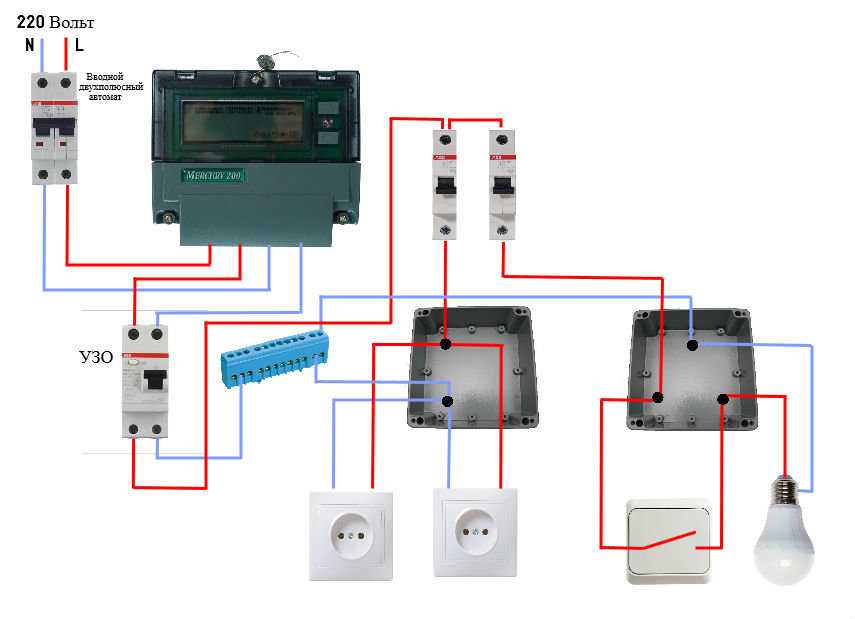

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

  1. Группа розеток 1.
  2. Группа розеток 2.
  3. Группа освещения 1.
  4. Группа освещения 2.
  5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

  • Распределительный щиток – 1 шт.
  • Счетчик электроэнергии – 1 шт. (если нужен).
  • УЗО – 1 шт.
  • Подрозетники – по количеству врезных выключателей и розеток.
  • Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
  • Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
  • Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
  • Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
  • Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
  • Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
  • Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

  • Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
  • Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
  • Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
  • Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
  • Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
  • Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

  • Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
  • Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
  • Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

  • Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
  • Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
  • После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

  • Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
  • Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
  • Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Установка электропроводки в гараже

Вопрос от JD, домовладельца в Северной Калифорнии:
Должен ли я использовать в своем гараже устройства защиты от замыканий на землю GFCI или устройства защиты от замыканий на землю?

Следующей весной будем переделывать и расширять пристроенный гараж в жилом доме. Это будет пещера для пенсионеров. Все вилки будут на 20 ампер с проводом №10. Раньше я использовал электрические обжимные станки Бьюкенена с гильзами и колпачками. Мне они нравятся больше, чем крутящиеся на проволоке гайки.

Моя проблема в том, что у меня целый магазин, у меня дома в городе, а не в моем будущем пенсионном доме, который нужно переделывать, магазинным оборудованием 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этих устройств находится в цепи замыкания на землю или короткого замыкания, старые двигатели каждый раз будут отключать цепь.

Я знаю, что старый код разрешал использовать «прямые» вилки в гаражах в течение многих лет, потому что люди кричали о том, что их старые холодильники или морозильники отключают эти цепи, я даже читал это в справочном материале по разработке старого кода.

Но так как большая часть этого старого оборудования была заменена за последние 25 лет, люди по коду NEC добавили гаражи к методу работы с дуговым замыканием на землю.

Проблема для таких, как я. Итак, я должен играть в игру и заменять все после того, как работа будет сделана? Должен ли я использовать выключатели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Будь я проклят, если буду менять каждый электродвигатель на восстановленной технике.

Есть предложения?

Ответ Дэйва:
Защита от замыканий на землю GFCI для гаражных цепей

JD, я слышал, откуда вы, однако я бы попробовал новые розетки и автоматические выключатели ARC Fault и GFCI. Я тоже помню, когда эти новые устройства вышли, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом важно иметь защиту GFCI, особенно при использовании старых двигателей и оборудования с неизолированным металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые тесты на непрерывность двигателей и заменить любую изношенную тканевую проводку или провода с треснутой изоляцией на новый провод. У меня также есть коллекция старого электрооборудования, которое я буду использовать, по крайней мере, как доску для демонстрации старой истории электротехники.

Резьбовые соединители проводов по сравнению со старым стилем обжимных и гильзовых соединений Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этому вопросу стало очевидным, что расширение и сжатие металлических компонентов электрической цепи будет способствовать ослаблению соединения, что приведет к нарушению электрического соединения и повреждению оборудования. Так как разъем обжимного типа был популярным продуктом, я выступаю за использование разъема с резьбой на проводе для соединений цепей с меньшей силой тока, особенно типов с внутренней пружиной, которая будет сгибаться при колебаниях температуры. Сказав это, я использую обжимные изделия для более крупных проводов с одобренным обжимным инструментом, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимной тип проводных соединителей широко используется в промышленности, однако единственный способ сделать эти соединения надежными — это использовать обжимной инструмент с четырьмя зубьями и диэлектрическую смазку, как это требуется для приложения.

Будьте в безопасности и наслаждайтесь своим новым гаражным проектом!

Вопрос от Джима, мастера на все руки из Огайо:
Как установить люминесцентное освещение в гараже?

У моего сына есть отдельно стоящий гараж на одну машину, и единственный свет, который у него есть в гараже, это от открывания двери. У меня есть три 4-футовых люминесцентных светильника, которые я хотел бы установить, но точно не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дейва:
Как правило, выходная цепь может использоваться для источника питания, где проводка может быть продлена до выключателя, а затем до осветительных приборов.

Могу ли я заменить 15-амперный выключатель на 20-амперный?

Когда я включаю свет и использую что-либо, выключатель срабатывает. Могу ли я заменить 15-амперный выключатель на 20-амперный?

Как подключить новый гараж Проект

Электропроводка нового гаража и планирование цепей: содержит все основные требования к электрическим цепям для предлагаемого гаража…

Как восстановить потерянную энергию в гараже

Стив из Калифорнии спрашивает: Я замкнул розетку в гараже, и теперь не работает электричество, как я могу это исправить? Как решить проблему с потерей питания в гараже.

Установка электроснабжения в гараже

Как подключить автоматический выключатель GFCI к электрощиту в гараже? Электропроводка в гараже, как подключить автоматический выключатель GFCI.

Как установить электропроводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка для дополнительных светильников.

Как подключить люминесцентный светильник в гараже

Как установить проводку для светильника: при установке люминесцентного освещения в гараже, который будет отделан гипсокартоном, кабель NM или Romex может быть установлен в месте, где будет установлен светильник после отделки и покраски гипсокартона.

Электрические нормы для гаражных розеток и розеток GFI

Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток 15A и 20A, 125V в гаражах.

Проект электрики и отдельного гаража

Размер кабеля для подпанели гаража

Вопрос от Ко:
Проект электрики и отдельно стоящего гаража.
У меня есть ремонт в отдельно стоящем гараже (с жилой площадью наверху), подземный трубопровод 3/4 дюйма из ПВХ. Он имеет длину 53 фута, радиус изгиба 4 дюйма (90 градусов) на обоих концах. Каков самый большой набор кабелей, которые, как известно, протягиваются через 3/4-дюймовый ПВХ для питания дополнительной панели (горячая/горячая/нейтральная/земля)?
Я оцениваю № 6 для обеих ног и нейтрали и № 8 для земли.

Ответ Дэйва
Ко, похоже, вы можете быть ограничены медными THW/THWN #6 и #8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки.
Урок здесь заключается в том, чтобы всегда увеличивать размер трубы из ПВХ. ПВХ недорог, поэтому планируйте заранее, пока траншея открыта!
Для получения дополнительной информации о заполнении кабелепровода:
https://ask-the-electrician.com/wire-in-conduit.html

Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж. Источников энергии было два. Один был от существующего трехпанельного коммутатора, который работал повсюду. С этим все работало.

Но я взорвал его с другой линией. Первоначально он питал только две розетки: одна на потолке рядом с устройством открывания гаражных ворот (который подключался к ней), а другая розетка была выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключиться к этой линии для трех источников света и трех розеток (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, свернутые вместе (и зачищенные). Так что замкнуло. После того, как я разделил провода, я сбросил выключатель без питания. Я отключил основное питание, вошел в панель и переключил черный провод с линии на выключатель, который, как я знал, работал, но все равно ничего. Возможно ли, что провода были повреждены?

Спасибо за любой совет, который вы можете дать.

Эд в De Land Florida

Ответ Дэйва:

Эд, вполне возможно, что когда вы восстанавливаете питание в цепи, там есть электричество вплоть до разрыва соединения, так что будьте очень осторожны. Здесь пригодится тестер напряжения типа Tick, чтобы вы могли видеть, где находится напряжение и где оно останавливается, что, скорее всего, даст четкое указание на местонахождение проблемы.

Электрощит для гаражного электрощита

Майкл из Полсона, штат Монтана, спрашивает:

У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, на панели нет места для подключения другого выключателя. Придется менять панель или я что-то упустил?

Ответ Дэйва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, можно заменить несколько полноразмерных автоматических выключателей тандемными автоматическими выключателями, что освободит необходимое пространство для автоматического выключателя на 100 ампер для панели гаража. .

Статическое электричество от балласта электронного светильника

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник. На моем радио теперь помехи. Как я могу это остановить?

Ответ Дэйва:
Привет, Джоди, да, некоторые из этих светильников производят линейный шум, особенно экономичные светильники для магазинов. Во-первых, убедитесь, что прибор заземлен. Затем купите себе полосу вилки, которая имеет встроенное подавление носа и кондиционирование линии, что должно устранить линейный шум. Имейте в виду, что шум может также передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до лучшего бренда.

Подробнее о штепсельных вилках с кондиционированием

электрика — Нужна помощь в разработке схемы и схемы подключения для гаража

Задавать вопрос

спросил

Изменено
6 лет, 11 месяцев назад

Просмотрено
9k раз

Я ремонтирую электричество в своем отдельно стоящем гараже. Предыдущий владелец пробежал 12/2 прямым заглублением и его замкнуло. Поэтому я вставил выключатель на 20 ампер, выкопал прямое захоронение, проложил 1-дюймовый ПВХ на 18-дюймовой глубине и протянул 12/3. Итак, я сейчас в гараже с 12/3 и готов начать разветвление.

Розетки питания: Я собираюсь установить 2 устройства открывания гаражных ворот и хотел бы иметь для них розетки. Кроме того, по одной розетке на каждой боковой стене и 2 розетки на задней стенке для моего верстака.

Светильники: я также хотел бы иметь 2 стандартных светильника на чердаке с одним выключателем и один светильник (люминесцентный?…предложения?) на задней стене над рабочим столом, управляемый собственным выключателем. на скамейке. И у меня есть существующий прожектор, установленный на внешней стороне задней стены у крыши, с датчиком движения, без физического настенного выключателя.

У меня есть базовые знания по электрике для работы с 12/2, но мой опыт работы с GFCI и 12/3 очень ограничен. Может ли кто-нибудь помочь мне наметить, как подключить это, и как запустить линию и нагрузить провода между клеммами розеток / светильников / переключателей и на них?

Я лучше всего разбираюсь в схемах, я теряюсь в описаниях электрических текстов.

Большое спасибо.

Эван

  • электрика
  • гараж

5

Автоматический выключатель

Убедитесь, что вы используете двухполюсный автоматический выключатель на 20 А или два автоматических выключателя на 20 А для многопроводной цепи 12/3.

Раздели нагрузку, Фродо!

То, что я нарисовал, может по существу разделить ваши потенциальная нагрузка будет одинаковой между двумя вашими ответвлениями, если вы подключите половину гаражных розеток к стороне НАГРУЗКИ одного GFCI, а другую половину к стороне НАГРУЗКИ второго GFCI. Я бы сосредоточился на разделении двух розеток верстака между двумя ветвями, так как они, скорее всего, будут наиболее загружены электроинструментами и т.
