Простая схема авр: принцип работы, рекомендации по созданию системы своими руками

принцип работы, рекомендации по созданию системы своими руками

Ни один источник электроснабжения не может считаться абсолютно надежным, и всегда существует риск отключения от сети. В такой ситуации у потребителя могут возникнуть серьезные проблемы. Если к электросети подключены важные устройства, то допускать подобное отключение нельзя. Именно для решения этой проблемы и используется схема АВР на 2 ввода или более. В результате при потере основного источника энергии автоматически подключается резервный.

• Область применения
• Принцип работы
• Простые схемы
  • На базе контакторов
  • На реверсивном рубильнике

Область применения

Сначала необходимо сказать о расшифровке АВР — автоматический ввод резерва. Эти системы в обязательном порядке используются в электросетях потребителей первой категории. Они необходимы для того, чтобы перебои в энергоснабжении не привели к серьезным финансовым потерям или угрозе жизни людей.

Системы АВР принято классифицировать по принципу работы:

• Односторонние – в состав схемы входят секции основного и резервного питания.
• Двухсторонние – каждая линия может использоваться в качестве резервной либо основной.
• Восстанавливающиеся – после восстановления работы основного источника питания, система переходит в прежний режим работы.
• Не восстанавливающиеся – отключение резервной системы питания производится вручную.

Система автоматического ввода резерва может использоваться не только в промышленности, но и частных домах. Обладая определенными знаниями в электрике, можно собрать простую схему своими руками. Однако сначала стоит изучить устройство АВР.

Принцип работы

Если на одной из фаз падает напряжение или изменилась частота, то реле отключает контактор на основном вводе и замыкает контакты второго устройства, установленного на резервном входе. Это приводит к отключению основного источника питания и подключению к резервной электросети. Большинство систем автоматического ввода работают именно по такому принципу.

Как только в основной цепи происходит восстановление заданных параметров, система переходит в штатный режим работы. Чаще всего в схемы АВР предусмотрена дополнительная блокировка от одновременного срабатывания катушек реле. Это позволяет избежать подключения потребителя сразу к двум электросетям (основной и резервной). Следует понимать, что АВР является полноценной системой с собственной логикой и органами управления.

Простые схемы

Если владелец частного дома хочет избежать перебоев с электроснабжением, то он может самостоятельно собрать несложную схему АВР. Она содержат минимальное количество элементов и является довольно надежными.

На базе контакторов

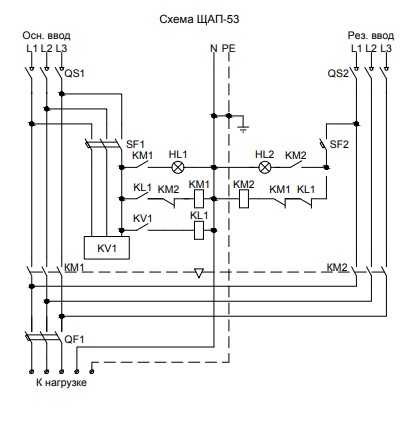

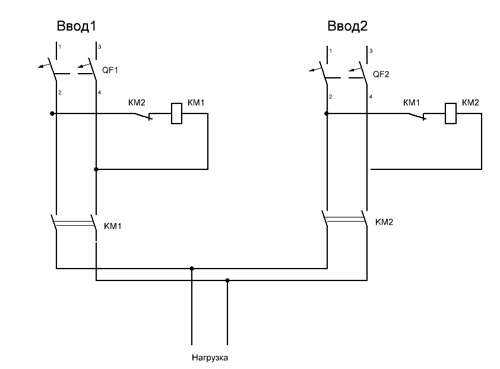

Наиболее простой считается схема АВР на контакторах, которая предназначена для однофазных сетей.

Принцип ее работы довольно прост: поочередно включаются SA 1, SA 2. Если в основной электросети (ввод 1) есть напряжение, то она будет питать нагрузку. Таким образом, ввод 2 является резервным источником питания. Как только в основной сети пропадает напряжение, производится автоматическое переключение на ввод 2.

В таком режиме система будет работать до того момента, пока не восстановится энергоснабжение на вводе 1. Описанная схема отличается высокой надежностью и может эффективно функционировать даже без механической блокировки пускателей. Более того, подобное усовершенствование является чрезмерным.

Для запуска одного из вводов, достаточно кратковременного отключения напряжения с помощью автоматических выключателей SA 1 либо SA 2. Логика система проста и не требует детального описания. Стоит лишь помнить, что замыкающие клеммы контакторов необходимо подбирать по показателю полного тока нагрузки. Для размыкающих контактов определенных требований нет, так как они используются в роли блок-контактов.

На реверсивном рубильнике

Эта конструкция вызывает интерес тем, что способна потреблять электроэнергию исключительно в момент переключения. Этим она существенно отличается от схемы на контакторах. В ее основе находится автоматический разъединитель, например Nh50SZ. Это устройство способно работать в режиме сетевого источника электроэнергии и обеспечить автоматическое переключение между вводами.

Кроме этого, прибор предлагает три режима работы в качестве основного источника питания, выполняя при этом следующие функции:

• Переключение на основной ввод в автоматическом режиме с тестированием работоспособности потерянной фазы.
• Самовозврат с одновременным тестированием показателя минимального напряжения и перенапряжения.
• При возврате к работе от основного источника питания выполняется проверка минимального напряжения, частоты и перенапряжения.

В качестве резервного источника питания в частном доме чаще всего используется генератор. Наиболее простым вариантом переключения с основной электросети на резервную является установка трехпозиционного рубильника. Оснастив генератор автоматическим устройством пуска, можно получить простейшую схему АВР.

Схема АВР, простая схема на одном контакторе, её описание

Здравствуйте, дорогие читатели! Сегодня в статье описывается схема АВР на одном контакторе, так же, рассмотрим случаи пропадания электроэнергии и методы ее автоматического восстановления.

Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности. Именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

   Схема АВР на одном контакторе

Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания. Например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник. Таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению. Это так называемый автоматический ввод резерва (АВР). Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

В реальности момент переключения оказывается весьма ответственным, ведь автоматика АРВ обязана обеспечить весь комплекс своих функций, сохранив при этом параметры питания. На подстанциях и распределительных пунктах используются многоуровневые сложные схемы автоматического ввода резерва, содержащие как логическую и измерительную части, так и силовую. Ниже мы рассмотрим одну простую схему АВР на контакторе, которая подойдёт для дома или для небольшого предприятия.

Схема АВР на одном контакторе

   АВР на одном контакторе

Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. Схема также включает в себя пару однополюсных автоматических выключателей и один двухполюсный.

Чтобы включить схему АВР, сначала включается автомат SF1, затем SF2. Основной источник питает катушку контактора КМ1, и нормально-разомкнутый контакт КМ1.1 переходит в постоянно замкнутое состояние, при этом нормально-замкнутый контакт КМ1.2 размыкается.

На двухполюсный выключатель QF1 фаза А1 подается через автомат SF1 и через замкнутый контакт КМ1.1 контактора КМ1. Когда автомат QF1 переводится в состояние «включено», потребитель получает питание от основного источника.

   Схема АВР, включена от основной линии

Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1.1 размыкает цепь питания потребителя от основного источника. При этом нормально-замкнутый контакт КМ1.2 замыкается, и фаза резерва А2 через автоматы SF2 и QF1 подается на потребитель.

   Схема АВР, включена от резервной линии

Когда основной источник возобновит свою работу, контактор КМ1 вновь получит питание катушки, и контакт КМ1.1 снова замкнется, а КМ1.2 — разомкнется. Потребитель снова будет получать питание от основного источника.

Выключатель SF1 служит для того, чтобы в случае необходимости воспользоваться резервным источником питания, можно было бы вручную отключить основную линию, и перевести питание потребительской сети на резервный источник.

Приведенная схема является классической схемой АВР, и при ее монтаже достаточно учесть мощность подключаемых потребителей, и установить автоматы и контактор на соответствующий ток. Если автоматика рассчитана так, что от резервного источника можно взять не более определенного предела по току, то включить можно будет лишь самое необходимое оборудование.

Видео, схема АВР на одном контакторе

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Простая электронная схема для начинающих

Интересуетесь электроникой? Но, конечно, теория скучна. Итак, давайте начнем с простой электронной схемы для начинающих или тех, кому нужна схема, которую можно сделать быстро и дешево.

Прежде всего, мы должны знать все основы, прежде чем приступать к реальным схемам.

Что такое простая электронная схема?

Почему мы изучаем простую электронную схему?

15 Рекомендуемые простые схемы

Схемы автоматического светодиодного ночного освещения

Простая схема сигнализации полива растений на солнечных батареях

3# Создание источника питания постоянного тока 12 В 2 А

4# Регулятор постоянного напряжения с использованием 78xx

Первый регулируемый источник питания

30 минут Таймер 9

Схема бесконтактного тестера напряжения

5-20-минутный таймер с использованием таймера 555

Простейший инвертор с использованием транзисторов

Небольшой высоковольтный генератор Шок!

Усилитель Easy Audio с печатной платой

Небольшой стереоусилитель мощности

Схемы LED Chaser с использованием 4017 + 555

Let’s Learn Dual LED Flasher Working

15# Basic Music Sound Melody

0 Генератор всех электронных схем для начинающих

Освещение

10 Новейшие Простые Электронные схемы для вас

Вывод

Смотрите! 99+ Базовые электронные схемы

Похожие посты

Что такое простая электронная схема?

Моя дочь спросила меня: «Что такое электронная схема ?»

Это комбинация электронных компонентов определенным образом. При этом мы соединяем его с токопроводящими проводами для протекания электрического тока.

Что такое ПРОСТАЯ электронная схема ?

Это небольшая схема, в которой используется несколько компонентов, а рабочий процесс прост для понимания. На мой взгляд, для простоты это схема, которая объединяет компоненты до 25 шт .

Почему мы изучаем простую электронную схему?

• Иногда в нашей работе требуются маленькие схемы, поэтому нет смысла использовать большую схему. Кроме того, чем меньше, тем дешевле. Сопоставимо с «не используйте кувалду, чтобы расколоть орех».
• Понимание простой электронной схемы поможет нам лучше изучить более крупные проекты. Потому что большой проект — это множество маленьких электронных схем вместе взятых.

Если вы хотите узнать больше об электронных схемах в деталях или технически. Я рекомендую читать больше на Википедия .

Если вы такой же любитель электроники, как я. Давайте посмотрим на схему ниже.

Вы новичок?

Перед созданием различных схем вам следует:

• Изучить Электроника для начинающих
• Как минимум вы должны знать Список основных электронных компонентов по изображениям .

Ниже приведены схемы, которые мы выбрали для вас.

Схемы автоматического светодиодного ночного освещения

Попробуйте сделать простой автоматический светодиодный фонарик всего из 5 компонентов. И мы бы узнали о транзисторе, LDR, светодиоде и многом другом, которые вместе работают как делитель напряжения.

Давайте создадим схемы ночного освещения для детей

Простая схема сигнализации о поливе растений на солнечной энергии

Сигнал тревоги подается всякий раз, когда почва высыхает. Итак, мы можем поливать растение, чтобы оно не погибло. Солнечная батарея работает как источник питания 6 В постоянного тока, чтобы сэкономить нам деньги, не требуя батарей. Его можно легко построить из нескольких частей (без ИС).

Подробнее

3# Сделайте источник питания постоянного тока 12 В 2 А

Если вам нужен адаптер переменного тока на 12 В. Вы можете создать его самостоятельно, даже будучи новичком. Он может питать все цепи, которым требуется источник постоянного тока 12 В при токе до 2 А. Например, аудиоусилитель TDA2004.

Тем более он строится молотком!

Подробнее

4# Стабилизатор напряжения с использованием 78xx

В большинстве случаев источником питания небольшой электронной схемы является батарея. Потому что он компактный, а энергия чистая и безопасная. Например, в большинстве схем используется батарея на 9 В. Но когда силы закончились.

Нам нужно будет купить новую замену. Это совсем не удобно.

Вот почему вместо этого я создал блок питания на 9 В. Мы рекомендуем использовать LM7809. Это один из популярных трехвыводных линейных стабилизаторов семейства IC-78xx.

Например, в большинстве схем используется батарея на 9 В. Когда его сила ушла.

Нам нужно купить новую замену. Это вообще не удобно.

Таким образом, вместо него делаю блок питания на 9В.

Первый выбор, мы рекомендуем использовать LM7809.

Один из популярных трехвыводных линейных регуляторов семейства IC-78xx.

См. в схеме выше.

Напряжение переменного тока 12–18 В от трансформатора подается на D1–D4. Они выпрямляют переменный ток в постоянный.

Затем C1 фильтрует DC.

Затем 7809 преобразует это нестабилизированное постоянное напряжение в стабильное +9 В.

Кроме того, если вам нужны другие уровни напряжения.

Например, в цифровом 5В мы используем IC-7805 вместо IC-7809.

Итак, используйте IC-7812 для выхода 12 В постоянного тока.

Если вы хотите построить это.

Подробнее Простые электронные схемы с разводкой печатных плат.

Подробнее об этой схеме

Первый переменный источник питания

Иногда вместо батареи необходимо использовать цепь питания 1,5 В. Или другие уровни напряжения, такие как 13 В, 4,5 В, 7,5 В и другие. Лучше всего использовать регулируемый источник питания.

Для начинающих и самый простой способ — использовать LM317 (3-контактный положительный регулируемый регулятор).

Рекомендуется: LM317 ИС регулятора напряжения и калькулятор

P.S. Я тоже начинаю с этой микросхемы. Это мой первый блок питания. Прошлые 30 лет это все еще работало хорошо. Он может подавать напряжение от 1,2 В до 30 В на всех диапазонах около 1А.

Изготовим: LM317 Блок питания

Транзисторный таймер на 30 минут

Мы можем использовать эти простые электронные схемы. Изучить базовую схему таймера.

Работа схемы основана на изучении заряда и разряда конденсатора. И мы можем применить его для включения-выключения электроприборов.

В приложении просто поставить реле вместо светодиода. Create : 30-минутная схема транзисторного таймера

Схема бесконтактного тестера напряжения

Вам нужен инструмент для проверки сети переменного тока, не касаясь ее? Эта схема может это сделать.

Проще говоря, в схеме используются транзисторы без ИС. Вы можете слышать звук и отображать его на светодиодном дисплее. Давайте создадим Схема бесконтактного тестера напряжения

Таймер 5-20 минут с использованием таймера 555

В этой схеме таймера используется таймер 555 IC. Это маленький, компактный и портативный. Для сигнализации с помощью зуммера.

Мы можем выбрать время 5, 10, 15 и 20 минут с S3 по S7 в качестве порядка. Вы можете читать далее : Таймер 5-20 минут 555 с компоновкой печатной платы .

Простейший инвертор на транзисторах

Когда вам нужно использовать маленькую лампочку с батареей 12В. Но нет света. Почему? Эта лампочка требует высокого напряжения, 220VAC. Как преобразовать 12 В постоянного тока в 220 В переменного тока 50 Гц?

У вас может быть много идей на этот счет. Но если вы спешите, вот еще одна простая идея. Называется простейший инвертор.

Он использует только два силовых транзистора, два резистора и только один трансформатор. Так просто! Они могут быть у вас в магазине. […]

Давайте создадим: Простую схему инвертора переменного тока

Небольшой высоковольтный генератор Шок!

Если вы хотите сделать забавную схему для людей. Эта схема может вызвать смех. Это небольшая ударная цепь высокого напряжения. Выход слаботочный. Это не вредно для людей.

В цепи есть несколько компонентов: два небольших NPN-транзистора, 2 резистора и трансформатор. Так легко построить и недорого! Создать: Цепь маленького высоковольтного генератора Шок!

Усилитель Easy Audio с печатной платой

Это моя первая схема усилителя звука. В качестве основного я использую LM386, это низковольтный (5В-12В) усилитель, разработанный специально для аудиоприложений.

Может использоваться с небольшим 9-вольтовым аккумулятором. Текущее потребление всего 5 мА. И усиление до 500 мВт.

Коэффициент усиления внутренне установлен на 20. Коэффициент усиления можно увеличить до 200, подключив конденсатор емкостью 10 мкФ к контактам 1(+) и 8(-). Достаточно, чтобы легко расширить звук с мобильного телефона на 3-дюймовый динамик. Подробнее: Схема аудиоусилителя LM386

Небольшой стереоусилитель мощности

Это мой первый комплект схемы стереоусилителя мощности, который можно использовать с небольшой 9-вольтовой батареей. до 500 мВт. Достаточно усилить звук с мобильного телефона, чтобы сделать его громче и чище. Давайте соберем: Схема стереоусилителя TDA2822

Схемы LED Chaser, используя 4017 + 555

Имеется 5 схем с печатными платами для цепей LED Chaser или ходовых огней.

Они используют CD4017 для управления светодиодами и IC-555 в качестве генератора импульсов. Лучше всего для новичков или детей изучать цифровые технологии, и мой сын их любит.

Узнайте больше: Схемы светодиодного чейзера с использованием 4017 + 555

Давайте изучим работу двух светодиодных мигалок

Это требует больше работы со свободно работающим мультивибратором, чтобы он напоминал флип-флоп. Которые поощряют себя неоднократно.

Q1 и Q2 могут использоваться как транзисторы PNP общего назначения (2N3906,2N2907 и т. д.)

Подробнее об этой схеме

15# Basic Music Sound Melody

2
Базовая схема UMTIC использовать звук музыки приятного происхождения и легко использовать.

Он использует только одну интегрированную схему и громкоговоритель, пьезо-зуммер, имеет небольшие размеры и питание только 3В.

Подробнее об этой схеме

Все электронные схемы для начинающих

На моем сайте много схем можете посмотреть список ниже.

Генератор звука

Создание простой схемы зуммера — Давайте сделаем схему электронного зуммера простыми способами. Но полезный стоит и цена ниже 1$. Только при использовании только 9-вольтовой батареи. […]

Освещение

Автоматическая схема солнечного освещения — Давайте создадим простую автоматическую схему солнечного освещения или схему солнечного ночного освещения. Мои дети сделали его для ежедневного использования и изучения электронных схем. Работали хорошо, так что мы довольны. […]

10 новейших простых электронных схем для вас

Схема игрушечного органа с использованием транзисторов

Давайте поиграем с в простую схему игрушечного органа . Моя дочь заинтересовалась фортепиано. Но пока мы не готовы его изучать. Хотите верьте, хотите нет, но мы можем сами создать простую схему пианино. Это напоминает мне схему органов, которую я сделал, когда был ребенком. Но теперь я буду использовать это, чтобы научить свою дочь простой электронике и весело провести время вместе.

Цепь тестера обрыва цепи с зуммером и светодиодом

Это схема тестера обрыва цепи с зуммером и светодиодом. А еще мне нравится эта схема. Потому что ненужно отводить взгляд от тестируемой схемы. Мы услышим зуммер и увидим свечение светодиода.

Модель 741 хорошо обнаруживает небольшое напряжение. Итак, мы используем его для сравнения различного напряжения между инвертирующим и неинвертирующим входом. Это разностное напряжение было увеличено для отправки на выход. Это называется компаратором операционного усилителя. Подробнее

USB 5V to 12V DC-DC повышающий преобразователь Схема

Эта схема представляет собой повышающий преобразователь, который отличается от схемы понижающего преобразователя, о которой мы узнали ранее. То есть эта схема увеличивает напряжение с USB 5 В до 12 В постоянного тока в постоянный ток с помощью схемы повышающего преобразователя.

См. полную электрическую схему ниже. Размещаем основные части это D1 и L1, они выполняют роль схемы преобразователя напряжения. Для переключателя (S) используем два транзистора Q1 и Q2, они будут работать в обратной связи друг с другом. Подробнее

Цепь постоянного тока с использованием транзисторов

Обучающие эксперименты с простыми цепями постоянного тока с использованием транзисторов и нескольких простых деталей были очень полезны, особенно зарядное устройство Ni-HM аккумуляторов.

Схема зарядного устройства для гелевых батарей

Может заряжать гелевые батареи любого размера и продлевать срок их службы. Пока схема работает, светодиод указывает на зарядку.

Вывод

Это всего лишь несколько простых схем. Если вы хотите посмотреть больше схем, нажмите здесь!

Не только это. Посмотрите на другие схемы ниже!

Смотрите! 99+ Основные электронные схемы

Объяснение с помощью примеров и шаблонов

На принципиальных схемах используются символы для иллюстрации многих компонентов схемы. Он демонстрирует, как и где подключать цепи и заставить их работать, а также их можно использовать для измерения тока в различных областях цепи. Например, вы разработали принципиальная схема для вашей лампочки, и вы хотите, чтобы ваша лампочка была ярче. Поэтому модификация вашей принципиальной схемы будет отличным способом определить, что ставить или менять в схеме. Сказав это, вы можете продолжить чтение ниже, чтобы узнать больше об этом процессе.

• Определение электрической схемы
• Преимущества использования электрической схемы
• Примеры принципиальных схем для загрузки

Определение электрической схемы

Принципиальная схема представляет собой схему, которая отображает электрический ток в виде диаграммы. Принципиальная схема, также известная как схема электрической цепи, базовая схема или электронная схема, представляет собой более простое графическое изображение электрической цепи. Эти диаграммы используются для планирования, разработки и обслуживания электронных устройств. Это также упрощенная иллюстрация элементов электрической системы, в которой используются либо изображения отдельных элементов, либо стандартные значки. Он представляет относительное расположение всех элементов, а также их отношения друг к другу. Он часто используется, чтобы показать электрику графическое изображение цепи.

Преимущества использования принципиальных схем

• Повышение производительности. Электрики могут работать более продуктивно, если им предоставляется полный набор схем, специально предназначенных для обслуживания соответствующих последовательных принципиальных схем.
• Механическая безопасность. При наличии правильных и точных схем техник будет склонен признать ответственность за подвергание машины риску, чтобы избежать возможных вызовов.
• Экономия на техническом обслуживании – Диаграммы необходимы для систематического и быстрого обнаружения дефектов. Без этого электрик по ошибке создаст дополнительные проблемы, усугубив ситуацию.
• Текучесть кадров – Квалифицированные электрики считают электрическую схему важным компонентом своей рабочей среды.
• Обучение. Организации все больше зависят от технологий, но компетентные электрики, готовые оказывать услуги, встречаются крайне редко. Противоречивые тенденции должны подтолкнуть каждую фирму к тому, чтобы уделять первоочередное внимание обучению и совершенствованию.

Примеры принципиальных схем для загрузки

Каждая принципиальная схема должна быть точной и точной, чтобы каждый мог ее использовать и создать собственную, просто следуя ей. Но перед этим вам понадобится отличный инструмент, который значительно облегчит вашу работу и в то же время сэкономит ваше время. Кроме того, вы можете проверить некоторые из простых бесплатных шаблонов принципиальных схем, представленных в этой статье.

Схема зарядки аккумулятора

Редактировать этот пример

Для зарядки аккумулятора используется выпрямитель. Основная цель выпрямителя — преобразовать переменный ток в постоянный. Выпрямитель, показанный на схеме, представляет собой мостовой преобразователь, состоящий из четырех транзисторов, соединенных мостом; это ограничит поток электрического тока.

Схема электрической лампочки

Редактировать этот пример

Для электрической схемы лампочки нам нужны два провода: один нейтральный провод и один активный провод. Эти провода прикрепляют лампочку к основному блоку питания. Лучше всего использовать разные цвета для активных и нейтральных кабелей. Международный стандарт заключается в использовании красного цвета для активных кабелей и черного цвета для нейтральных линий.

Электрическая схема системы кондиционирования воздуха

Редактировать этот пример

На схеме системы кондиционирования воздуха показаны процессы нагрева, охлаждения, очистки и циркуляции воздуха при контроле уровня его влажности. Энергетическая аппаратура для двигателей и генераторов для компрессора и вентиляторов конденсатора входит в электрическую часть кондиционирования воздуха.

Заключение

Иногда вам действительно приходится регулярно иметь дело с электрической схемой, независимо от того, являетесь ли вы студентом-электриком или профессионалом в области электроники. Вы можете изучать и практиковать его, чтобы принимать участие в дискуссиях по электрике или электронике с помощью GitMind.
