Промежуточного реле схема подключения: Подключения промежуточного реле (как, схема)

Подключения промежуточного реле (как, схема)

Название промежуточные реле возникло не от принципиального отличия рабочего механизма устройства от других реле, а скорее от функционального назначения этого вида. Переключение механических контактов производится электромагнитом, в полупроводниковых моделях через р-n-р переходы. Основным назначением промежуточных элементов является управление коммутацией цепей с большим напряжением и током, систем питания или отдельных установок, электродвигателей станков. Отличительным признаком промежуточных реле можно считать наличие нескольких групп с большим количеством контактов. Такая конструкция позволяет управлять целой сетью коммутаций при одном срабатывании. Читайте также статью ⇒ Подключение указательное реле (схема)

Содержание

1. Назначение и область применения промежуточных реле
2. Конструкция и принцип работы промежуточного реле
3. Классификация разновидностей промежуточных реле
4. Реле разделяют по типу переключения
5. По функциональному назначению
6. По способу управления нагрузкой
7. По способу подключения
8. Расшифровка аббревиатуры промежуточных реле
9. Пример как расшифровываются обозначения
10. Основные технические параметры промежуточных реле
11. Подключение промежуточного реле в схемы с нагрузкой различного назначения
12. Спрос потребителей на реле различных производителей
13. Ошибки при монтаже и эксплуатации
14. Часто задаваемые вопросы

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

• Для коммутации участков в различных независимых друг от друга сетях;
• Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
• Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Конструкция и принцип работы промежуточного реле

Это изделие можно сравнить с миниатюрным магнитным пускателем, количество групп контактов в котором определяется схемой, где он применяется его функциональным назначением.

Не во всех схемах они могут применяться для коммутации цепей электропитания основное их назначение, передача сигналов управления. Это связано с тонкими пластинами контактной группы, редкие модели способны пропускать длительное время рабочий ток выше 10 А.

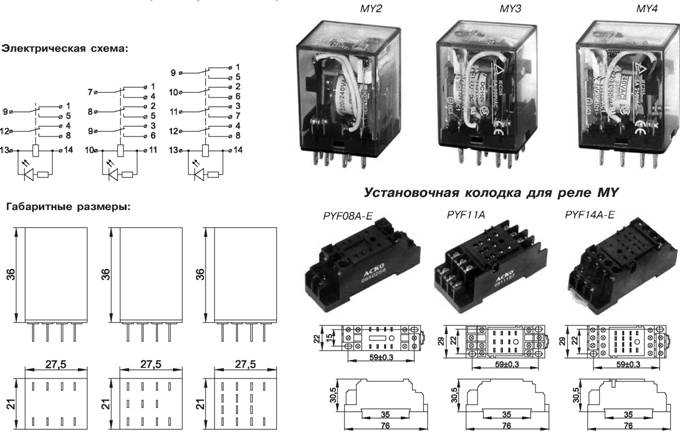

Классическая конструкция малогабаритного промежуточного реле включает в себя следующие элементы:

• Основание, на котором крепятся все составляющие;
• Электромагнитная катушка с сердечником;
• Подвижная пластина с рычагом для смещения подвижной группы контактов;
• Пружина привода рычага в исходное состояние после снятия управляющего напряжения с обмотки катушки;
• Панель с группой контактов;
• Клеммы на основании для подключения проводов к контактам коммутации и катушки.

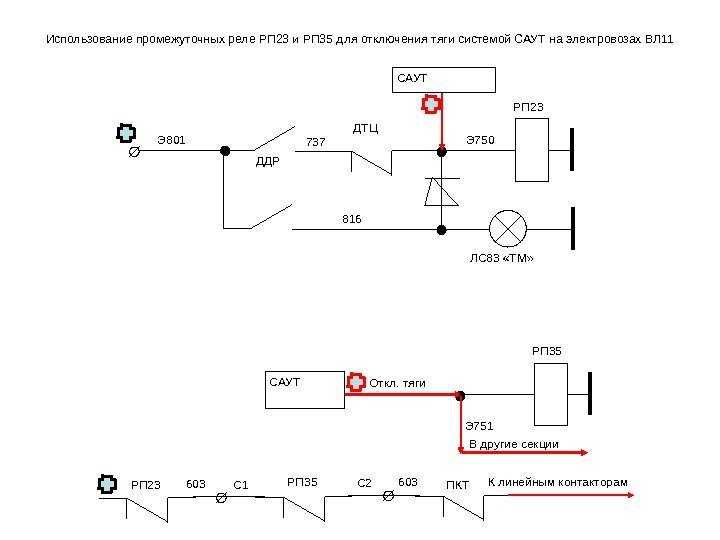

Как пример разновидности можно привести конструкции промежуточного реле в системе управления тепловозов.

Классификация разновидностей промежуточных реле

Вариантов много, рассмотрим основные разновидности:

Реле разделяют по типу переключения

• Минимальные — снижают определенный параметр до установленного порога;
• Максимальные – повышают определенный параметр до установленного порога;

По функциональному назначению

• Комбинированные – соединение группы реле для решения определенной логической задачи;
• Логические – работают с одинаковыми параметрами в дискретных электрических цепях;
• Измерительные – регулируются интервалы определенных параметров.

По способу управления нагрузкой

• Прямого воздействия – контакты реле подключают непосредственно нагрузку;
• Косвенного воздействия – нагрузка подключается через цепи вторичных элементов.

По способу подключения

• Первичные – включаются контактами в цепь напрямую;
• Вторичные – включаются через индуктивные или емкостные элементы.

Промежуточные реле в цепях защиты имеют свои конструктивные особенности и разделяются по следующим признакам:

• Полупроводниковые – не имеют коммутационных контактов, цепи размыкаются и замыкаются р-n-р и n-р-n переходами под воздействием управляющего напряжения. В качестве полупроводниковых элементов используются, варисторы, тиристоры, симисторы и транзисторы.
• Индукционные – управляющее напряжение в обмотке наводится от соседней катушки, не связанной прямым электрическим контактом;
• Магнитоэлектрические – магнит занимает неподвижное положение в конструкции, катушка с контактами на каркасе вращается, замыкая или размыкая цепи;
• Поляризационные – работают, как электромагнитные направление переключения контактов определят полярность подключения на катушке;

Читайте также статью ⇒ Реле напряжения.

Расшифровка аббревиатуры промежуточных реле

Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:

• П – промежуточное;
• Э – электромагнитное;
• 46 или (ХХ) – серия изделия;
• 1 – сигналы управления импульсные.

Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.

Пример как расшифровываются обозначения

РЭП26-004А526042-40УХЛ4

• РЭП – реле электромагнитное промежуточное
• 26 – серия
• ХХХ – функциональное назначение и  количество контактов

• 001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
• А….Д – класс износостойкости материалов, из которых сделаны контакты;
• Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,

1 – ~ ток;

5 – постоянный ток;

6 – постоянный ток в токовой катушке;

• ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:

• ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки

Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.

Последнее обозначение Х указывает о наличии специальных элементов в конструкции:

2 – ручной переключатель реле;

5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;

6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;

7 – реле включает все три ранее перечисленные элемента,

40 – это степень защищенности от влаги и пыли IР- 40…56..68;

УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.

РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом  А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.

Совет №1. Некоторые пренебрегают степенью защиты изделия, реле имеют тонкие контакты и чувствительны к пыли и влажности. Поэтому степень защиты обязательно надо учитывать особенно на объектах с повышенной влажностью, запыленностью. На взрывоопасных участках рекомендуется применять полупроводниковые изделия, которые не искрят в момент коммутации.

Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.

Основные технические параметры промежуточных реле

Все реле, в том числе и промежуточные, оцениваются по следующим параметрам:

• Величина коммутируемого напряжения;
• Номинальное значение тока на коммутационных контактах;
• Минимальный ток коммутации;
• Допустимый кратковременный ток через контакты коммутации;
• Интервал величины напряжения на катушке электромагнита;
• Потребляемая мощность катушкой включения;
• Время замыкания;
• Время размыкания контактов;
• Износостойкость контактов оценивается количеством срабатывания реле;
• Предельно допустимая мощность нагрузки, которая подключается через контакты реле.

Это общие параметры технических характеристик, в зависимости от конструкций и назначения могут быть дополнительные. Рассмотрим конкретные технические характеристики на примере РЭП – 26 различных модификаций.

параметры	величина
Интервал коммутируемых напряжений	Переменное 5–381 В Постоянное 5-221 В
Номинальный ток на контактах	10,1 А 9,1 А 8,1 А 6А
Минимальный ток контактов	0,06 А 0,01А
Сквозной ток на контактах (А)	161А
Интервал изменений напряжения в цепи управления	+5,1 % -15,1%
мощность потребления катушкой — при пост. токе с 1-3 контактами  — при пост. токе с 4 контактами  — при переменном токе	1,6 кВ 2,1 кВ 3,1 кА
Время срабатывания, не более.	0,03 сек
Время отпускания, не более.	0,03 сек
Механическая износостойкость.	30 миллионов срабатываний
Отключаемая мощность — при переменном токе  — при постоянном токе	1,6кВт 3кВт 150 Вт 250 Вт

Подключение промежуточного реле в схемы с нагрузкой различного назначения

Большая часть моделей промежуточных реле адаптированы к стандартным условиям монтажа, на плоскую поверхность или на дин-рейку в распределительном шкафу. После установки реле можно подключать в электрическую схему системы:

• В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

На данной схеме контактора показано положение при отсутствии питания на катушке.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.

• Нейтральный провод напрямую подключен к одному из контактов катушки;
• Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
• Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
• Второй контакт кнопки пуск подключается к фазе;
• Фазы подключаются к нормально разомкнутым контактам;
• Нагрузка к нормально замкнутым контактам;
• Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

Схема управления электро-нагревающей системой через термостат и магнитный пускатель

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г. Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

Совет №2 При установке китайских моделей обязательно прозвоните контакты мультиметром или другими приборами, в исходном состоянии и после сработки реле. Бывает так, что контакты залипают, не замыкаются или не размыкаются.

С правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Ошибки при монтаже и эксплуатации

• Одной из распространенных ошибок считается не правильный выбор технических параметров промежуточных реле. Внимательно смотрите в каких сетях используется реле, постоянного или переменного тока, какое напряжение или ток необходимо подать на управляющую катушку.
• Обязательно учитывайте допустимые токовые нагрузки на коммутационные контакты, особенно когда реле включается напрямую для питания приборов большой мощности.
• Старайтесь использовать реле с необходимым количеством контактов, модели с большим количеством потребляют больше электроэнергии на электромагнитной катушке.

Часто задаваемые вопросы

1. Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Один из вариантов схемы с использованием датчика движения

Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

2. Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Оцените качество статьи:

принцип действия, сферы применения и технические параметры

Промежуточное реле – часть электронного устройства, используемая в электрических и электронных схемах для преобразования и усиления электрических сигналов, размыкания и замыкания цепей. Аппарат координирует работу блоков аппаратуры, отдельных элементов, мощных устройств. Используется практически во всех отраслях промышленности и бытовой технике.

Содержание

1. Назначение промежуточного реле
2. Устройство РП
3. Виды промежуточных реле
4. Принцип работы
5. Область применения
6. Параметры изделий

Назначение промежуточного реле

Промежуточное реле — устройство, обеспечивающее работу нескольких электрических цепей

Это вспомогательное устройство, которое призвано контролировать действие различных станков и комплексов. Обеспечивает работу сразу нескольких электрических цепей, когда необходимо произвести одновременную коммутацию разных контактов.

Например, один из контактов должен выдать на экран реле аварийный сигнал, а другой – выполнить выключение. Либо с помощью одного соединения происходит запуск станка, другое производит выключение иной части устройства.

А также промежуточное реле (РП) применяют для замедления реакции при необходимых высоких нагрузках. Для контроля основного реле, которое коммутирует большие значения силы тока в условиях высокого напряжения.

Промежуточным реле называют потому, что в цепи управления оно находится между источником импульса, которым управляет, и силовыми исполнительными цепями.

Устройство РП

Конструкция промежуточного реле

Конструкция устройства зависит от производителя и может изменяться в соответствии с назначением. Стандартный прибор состоит из следующих узлов:

• электромагнитная катушка с сердечником;
• магнитопровод;
• пружинный механизм;
• группа контактов.

Обмотка катушки содержит большое количество витков изолированного медного провода. Внутри расположен металлический сердечник, который закреплен Г-образной пластиной (ярмо). Над катушкой установлена пластина или якорь. Он выполнен из металла и удерживается возвратной пружиной. Подвижные контакты закреплены на якоре. Пара неподвижных контактов расположена напротив. Сердечник и катушка вместе образуют электромагнит. Такие детали, как ярмо, сердечник, и якорь – это составные части магнитопровода.

РП могут быть рассчитаны как на постоянный, так и переменный ток, с напряжением от 12 до 220 вольт. Внешне приборы ничем не отличаются. Устройство, работающее на постоянном токе, имеет цельный магнитопровод. Если он набран из отдельных пластин, прибор предназначен для работы с переменным током не выше 10 ампер.

Для удобства монтажа устройства используют своеобразные колодки, что позволяет установить реле промежуточное на 220В на дин-рейку. В приспособлении имеются отверстия под контакты реле, а также контактные винты, чтобы подключить внешние проводники. Как входные, так и выходные контакты имеют одинаковую нумерацию.

Виды промежуточных реле

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

• Комбинированные взаимозависимые приборы, функционирующие в группе.
• Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
• Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Есть группа реле защиты, по принципу действия похожих на промежуточные. Различают полупроводниковые приборы, индукционные, поляризационные и электромагнитные. Например, устройство контроля фаз – реле kv.

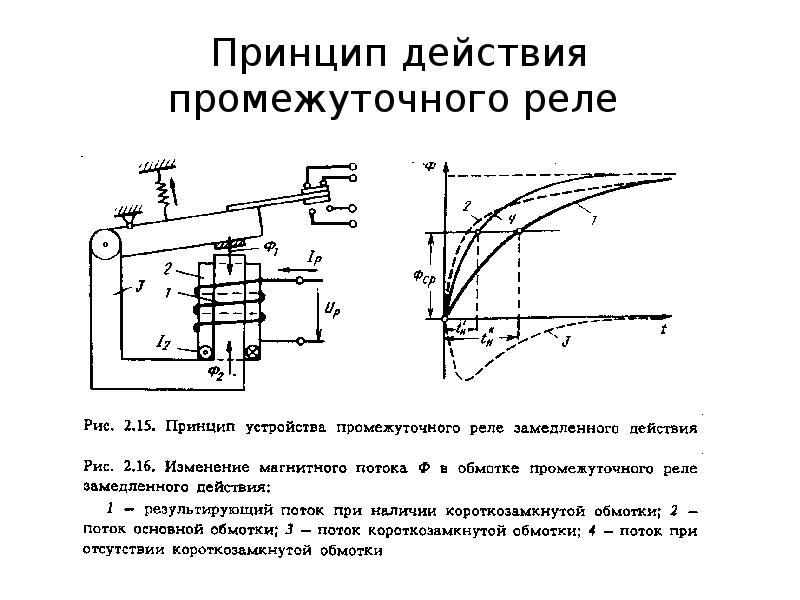

Принцип работы

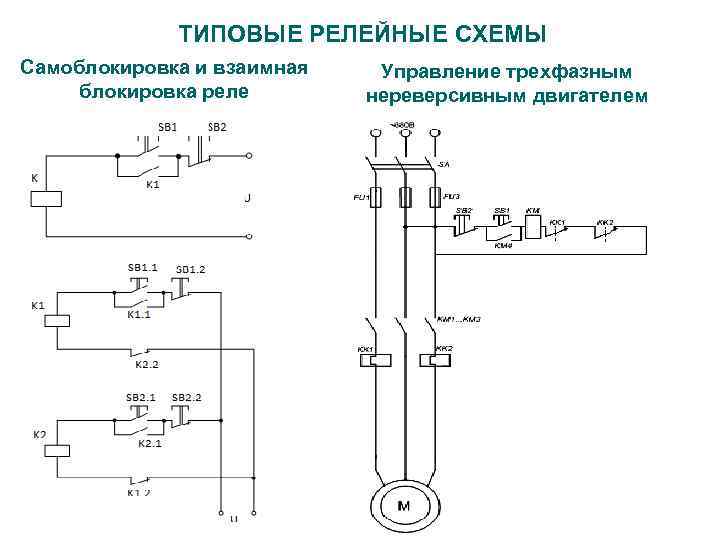

Схема управления асинхронным двигателем с применением промежуточного реле

Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.

Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.

Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.

К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.

Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.

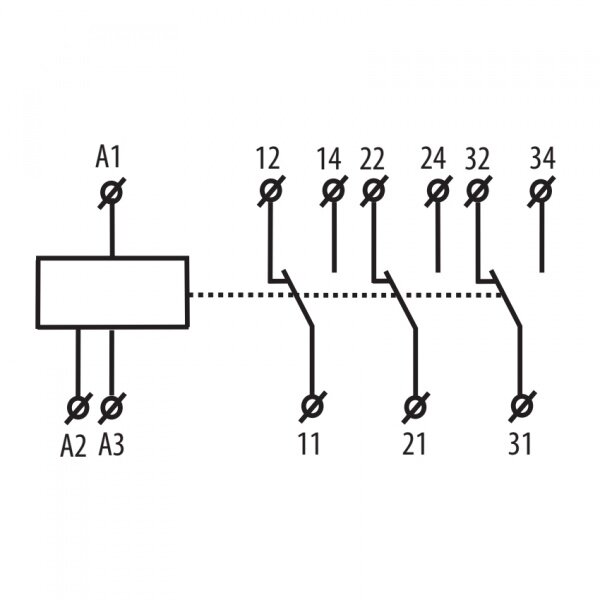

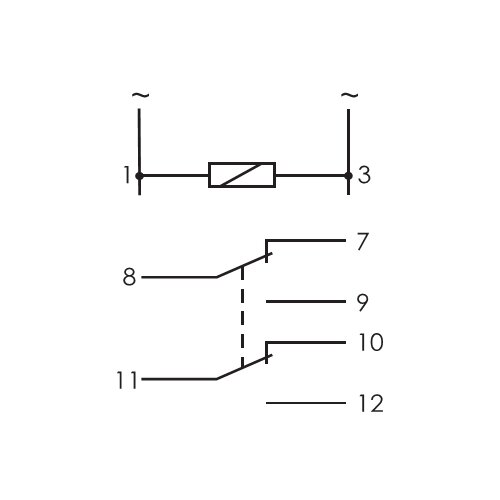

На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.

Контакты на схеме изображаются при условии, что на реле не поступает напряжение. Схема и обозначение выхода контактов обычно указана производителем на крышке, которая закрывает рабочую часть прибора.

Область применения

Промежуточное реле в электрощитке

РП есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. РП широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

В системах водоснабжения и подогрева при включении глубинного насоса питание поступает на катушку. При замыкании контактов начинает работать система контроля. Дисплей отображает параметры напряжения, фазные токи нагрузки, при необходимости температуру и другие данные в зависимости от сложности схемы.

В системе подогрева реле выступает как усилитель управляющего сигнала. Тепловой датчик подает сигнал, который включает РП. Контакты последнего подают напряжение на обмотку, после чего контакты замыкаются. Таким образом происходит подключение питания к тэну, кипятильнику, бойлеру и другим мощным нагревательным приборам.

Параметры изделий

РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:

• чувствительность;
• ток (напряжение) срабатывания, отпускания, удержания;
• коэффициент запаса;
• рабочий ток;
• сопротивление обмотки;
• коммутационная способность;
• габариты;
• электрическая изоляция.

Необходимо знать, при какой температуре и влажности возможна эксплуатация прибора, взрывоопасность рабочей среды, допустимую концентрацию пыли. Эти параметры изложены в технических условиях или руководстве по использованию. Род тока и рабочее напряжение указан на обмотке устройства.

РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.

Понимание реле и электрических схем

Специалисты по защите цепей.

Тел.: +61 3 9521 6133     Факс: +61 3 9521 6177     Интернет: www. swe-check.com.au Как работает реле и что это такое?

Что такое реле и как оно работает?

Реле представляет собой переключатель с электрическим приводом. Обычно они используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включит питание цепи, когда активируется катушка.

Приведенные ниже примеры схем реле показывают, как работает реле.

У нас есть большой выбор реле и держателей реле, доступных для покупки
прямо с нашего сайта.

Зачем использовать реле?

Реле позволяют слаботочной цепи управлять одной или несколькими сильноточными цепями. Реле обеспечивают эти преимущества;
1. Для подключения переключателя управления к реле можно использовать более тонкие кабели, что позволяет сэкономить вес, место и стоимость.
2. Реле позволяют направлять питание к устройству по кратчайшему расстоянию, тем самым снижая потери напряжения.
3. Кабель большого сечения необходимо использовать только для подключения источника питания (через реле) к устройству.

Зачем использовать реле в автомобиле?

Использование реле в автомобиле дает несколько преимуществ. Во-первых, использование реле означает, что схема переключения не требует переключателя или кабеля с высоким номинальным током, что снижает стоимость и вес. Во-вторых, реле можно разместить в любом месте автомобиля, чтобы обеспечить эффективную передачу энергии на электрическое оборудование, которым вы управляете. Реле идеально подходят для управления многими цепями в автомобиле, такими как фары, электродвигатели, обогреватель и т. д.

Как понять электрические характеристики реле

Базовые реле имеют электрические характеристики как для катушки, так и для внутренних переключающих контактов. Номинальное напряжение катушки
напряжение, необходимое для правильной работы катушки. Схема включения реле также имеет напряжение и
ампер рейтинг. Это максимальное значение контактов переключателя, которое НЕЛЬЗЯ превышать. Двойной бросок
реле часто имеют электрические характеристики с двумя переключателями. Один для нормально разомкнутой клеммы, другой для нормально
закрытый терминал. т.е. Н/О: 35 А при 14 В постоянного тока, Н/З: 20 А при 14 В постоянного тока.

Почему в реле используются устройства защиты?

Реле могут создавать сильные скачки напряжения, когда они выключены из-за обесточивания катушки. Резисторы или
диоды иногда устанавливаются на катушку реле, чтобы остановить / уменьшить эти всплески, идущие обратно в управление.
цепи и повредить чувствительные компоненты. Резисторы более долговечны, чем диоды, но не так эффективны при
устранение скачков напряжения. Вам необходимо оценить чувствительность компонентов в цепи управления при
принятие решения о том, требуется ли / какой тип защиты.

Примеры схем подключения 4-контактного нормально разомкнутого реле

В чем разница между 4-контактным и 5-контактным реле?

Разница между 4-контактным и 5-контактным реле заключается в том, что 4-контактное реле используется для управления одним
цепи, тогда как 5-контактное реле переключает питание между двумя цепями.

4-контактное реле
4-контактное реле использует 2 контакта (85 и 86) для управления катушкой и 2 контакта (30 и 87) для переключения питания в одной цепи.
Доступны 2 типа 4-контактных реле; нормально открытый или нормально закрытый.
Нормально разомкнутое реле включает питание цепи, когда активируется катушка.
Нормально замкнутое реле отключает питание цепи, когда активируется катушка.

5-контактное реле
5-контактное реле имеет 2 контакта (85 и 86) для управления катушкой и 3 контакта (30, 87 и 87A), которые переключают питание между двумя
схемы. Они имеют как нормально открытые, так и нормально закрытые соединительные контакты. Когда катушка активирована, мощность будет
переключаться с нормально закрытого штифта на нормально открытый штифт.

Для чего используются реле ISO? Реле ISO

предназначены для использования в автомобильной промышленности и имеют стандартную схему электрических соединений.
терминалы. В более новых реле ISO 280 используется штыревая клемма меньшего размера шириной 2,8 мм, которую можно использовать в компактном корпусе.
блоки распределения питания и держатели.

Стандартные реле ISO

Мы продаем 4-контактные нормально разомкнутые (SPST) и 5-контактные переключающие (SPDT) реле с резистором.
защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Микрореле ISO
(4 контакта)

Микрореле ISO
(5 контактов)

Мини-реле ISO
(4 контакта)

Мини-реле ISO
(5 контактов)

Макси-реле ISO
(4 контакта)

Новые реле ISO 280

Мы продаем как 4-контактное нормально разомкнутое (SPST), так и 5-контактное переключающее (SPDT) реле с резистором
защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Ультрамикрореле ISO 280
(4 контакта)

Микрореле ISO 280
(4 контакта)

Микрореле ISO 280
(5 контактов)

Мини-реле ISO 280
(4 контакта)

Мини-реле ISO
(5 контактов)

Примеры схем подключения нормально разомкнутого реле

Пример 1. 4-контактное (нормально разомкнутое) реле с переключателем на плюсовой стороне цепи управления.

Пример 2. 4-контактное (нормально разомкнутое) реле с переключателем на отрицательной стороне цепи управления.

Примечание. Эти схемы были упрощены, чтобы проиллюстрировать функцию реле и, следовательно, не включают предохранители.
защиты, которая потребуется. Клеммы катушки реле не имеют полярности, если только катушка реле не защищена
диода (внутри реле), и в этом случае клемма катушки, подключенная к аноду диода, должна быть подключена к минусу.

Держатели реле

Мы продаем широкий ассортимент держателей для реле ISO и ISO 280, которые подходят для одного или нескольких реле.
реле. У нас также есть большой выбор блоков распределения питания, которые могут быть оснащены
смесь реле, предохранителей и автоматических выключателей.

Посмотреть наши держатели реле ISO

Посмотрите наши держатели реле ISO 280

Самый большой диапазон   •
Высшее качество •
Конкурентное ценообразование •
Быстрое обслуживание   •
Мировые бренды

Промышленная релейная система управления | Подключение цепи реле 24 В пост. тока

Введение

Промышленные реле десятилетиями использовались в автоматизации . Эти фундаментальные строительные блоки электрических цепей позволили первым автоматизированным системам функционировать без современных ПЛК и компьютеров. Хотя сегодня вы не найдете логических схем на основе реле, они по-прежнему играют важную роль в современных системах управления.

Механическое реле имеет большое преимущество перед полупроводниковым контактом: оно способно проводить большие токи и питать нагрузки, для которых потребовался бы гораздо более крупный и дорогой полупроводник. У них есть некоторые недостатки; одним из которых является тот факт, что они ломаются намного быстрее из-за повторяющихся движений. Хотя реле не рекомендуется во многих случаях, его все же следует использовать для нагрузок, требующих большой силы тока: двигателей, нагревателей, приводов и т. д.

В этой статье мы рассмотрим простое «кубик льда» или промышленное реле, рассмотрим основные функции и исследуем процесс подключения.

Промышленные механические реле

Механическое реле будет состоять из двух основных компонентов: катушки и одного или нескольких наборов контактов . Когда на катушку подается напряжение, нормально разомкнутые контакты замыкаются, а нормально замкнутые размыкаются. Важно знать терминологию, а также разницу между ними. Кроме того, важно быстро определить конфигурацию конкретного реле и цепи на основе схемы на передней панели конкретного реле.

Вот пример:

Вышеупомянутое реле имеет катушку 24 В постоянного тока между контактами A и B. Обратите внимание, что реле постоянного тока будет иметь полярность, назначенную клеммам, а реле переменного тока — нет. В этом случае положительная клемма — это клемма A, а отрицательная — клемма B .

Контакты пронумерованы от 1 до 9. Следуя схеме, мы можем идентифицировать контакты следующим образом:

Нормально разомкнутый

• 4 – 7
• 5 – 8
• 6 – 9

Нормально замкнутый

• 1 – 7
• 2 – 8
• 3 – 9

Нормально открытый контакт не проводит электричество, пока катушка обесточена. Другими словами, вы можете измерить бесконечное сопротивление на любой из клемм, перечисленных в списке «Нормально разомкнутый» выше, когда на катушку реле не подается питание . Как только катушка начинает потреблять ток, а реле находится под напряжением, контакты начинают проводить ток.

В случае нормально замкнутых контактов все наоборот. Они будут проводить ток в обесточенном состоянии и перестанут проводить ток при подаче питания.

Подключение промышленного реле 24 В постоянного тока или 110 В переменного тока в системах управления

Выход ПЛК или вспомогательного устройства, такого как Point IO или Flex IO, может использоваться для питания катушки реле. Запрограммировав катушку на включение и выключение, контакты реле будут переходить из обесточенного состояния во включенное и обратно. Это действие позволит току циркулировать. Создав эту петлю, мы можем построить схему, которая будет питать нагрузку в зависимости от состояния реле .

Используя приведенный выше пример, мы подключим плюсовую клемму к выходу на базе ПЛК. Минусовая клемма соединена с землей источника питания 24 В постоянного тока.

Теперь, когда мы можем управлять реле, мы можем использовать другие клеммы для создания вспомогательных цепей. Контакт реле представляет собой электрический переключатель, поведение которого можно сравнить с выключателем освещения. При нажатии переключателя цепь либо включается, либо выключается. Комбинируя несколько реле последовательно или параллельно, можно создать сложную логику, для которой потребуется

Практическое использование реле

Есть время и место для использования любой технологии. Механическое реле имеет много недостатков, которые делают его не идеальным выбором в большинстве случаев. Тем не менее, это обязательный компонент многих схем, о которых я могу думать.

Избегайте использования реле в цепях, управление которыми может осуществляться через полупроводниковый выход . Другими словами, по возможности используйте стандартный выход, привязанный непосредственно к нагрузке, вместо реле. Проблема с использованием механического реле заключается в том, что оно выйдет из строя после определенного количества использований. Твердотельный компонент прослужит гораздо дольше.

Используйте реле на нагрузках, которые превышают текущие требования стандартного входа/выхода . Сюда входят нагреватели, клапаны, двигатели и т. д. В определенных обстоятельствах эти компоненты будут включать встроенное реле и, таким образом, не потребуют отдельного компонента. Примером этого может служить клапан SMC, который имеет внутреннее реле и может управляться стандартным выходом. В этом случае реле не требуется.

Наконец, реле особенно полезны при разделении логических областей цепей . Примером этого может быть сигнал «Готов» конкретной машины. Как производитель машин, вы можете предоставить клиенту сигнал, который сообщит им, когда машина «готова», «работает», «не работает» и т. д. Используя реле, вы позволяете заводу использовать свою схему, напряжение, и т. д. Вам не нужно заботиться о том, что будет установлено в полевых условиях.

Заключение

Реле играют важную роль в современных системах управления, несмотря на то, что несколько десятилетий назад они являлись основополагающим элементом. Хотя они не используются так часто, как в прошлом, реле способны работать с большими нагрузками и разделять логические области цепей.
