Грамотная система вентиляции в подвале частного дома — Вентиляция и кондиционирование

Подвал расположен под зданием. Его габариты ограничены фундаментом по бокам и черновым полом первого этажа сверху. Снизу находится грунт или рукотворный настил.

Да

15.63%

Нет

84.38%

Проголосовало: 32

Благодаря подземному расположению, сезонные колебания температуры в подполе не значительны, но показатели важности достаточно велики. Этот фактор способствует появлению грибка, плесени и ускоряет разрушение конструктива здания. Можно сделать вентиляцию в подвале частного дома своими руками, увеличив срок службы здания и расширив полезное пространство дома за счет эксплуатируемого подпола.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками. А если у вас каркасный дома, то вот статья о монтаже вентиляции в таком строении.

Содержание

  1. Необходимость проветривания
  2. Порядок работ
  3. Как сделать вентиляцию в подвале в частном доме
  4. Естественная вентиляция подвала в частном доме
  5. Приточно-вытяжная система
  6. Этапы работ
  7. Принудительная вентиляция подвала в частном доме
  8. Видео: как сделать вентиляцию в подвале загородного дома

Необходимость проветривания

Согласно строительным нормативам, проект вентиляции является неотъемлемой частью общего проекта. В частном домостроении не всегда исполняются требования СНиП. Купив готовый дом, собственники могут столкнуться с неэффективной вентиляцией подвала, либо с полным ее отсутствием. Недостаточное проветривание приводит к застою влажного воздуха и скоплению в подполе радиоактивного газа радона. Негативные последствия ошибок в строительстве:

  • Образование грибка на несущих конструкциях ослабляет их прочностные характеристики.
  • Споры плесени проникают в жилище, нанося вред здоровью людей.
  • Сырость ]ухудшает микроклимат в доме.
  • При утеплении перекрытий минеральной ватой, повышенная влажность снижает показатели энергосбережения.

Этих причин достаточно, чтобы устроить вентиляцию подвала.

Порядок работ

Убедитесь в надежности гидроизоляции подпольного пространства. Если вода просачивается извне, ни одна система вентиляции не справится с сыростью.

Отвести влагу от цоколя можно гидроизоляцией фундамента и устройством дренажной системы. Если в подполье проходят коммуникации водоснабжения и водоотведения, нужно обернуть их цилиндрическим утеплителем из вспененного ПВХ, чтобы избавиться от конденсата. В зависимости от размера, конфигурации и назначения подвального помещения выберите схему монтажа.

Как сделать вентиляцию в подвале в частном доме

Если подвал не используется, но там проходят коммуникации, достаточно обеспечить естественный воздухообмен. Для площади более 50 м2 нужно сделать вытяжку в подвале. При необходимости хранить в подполе овощи и консервацию, отделите часть помещения, оборудуйте в ней приток и вытяжку воздуха, при этом оставшаяся часть может проветриваться естественной конвенцией.

В том случае, когда нулевой этаж имеет полноценную высоту и бетонированный пол, в нем целесообразно оборудовать котельную, сауну или мастерскую. Здесь более уместна принудительная вентиляция, а установка системы рекуперации отработанного воздуха позволит экономить на отоплении.

Вам может пригодиться: Как сделать вентиляцию в ванной и туалете своими руками в квартире и в частном доме.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Важно! В местностях с повышенными радиационными показателями соотношение уменьшается до 1/150.

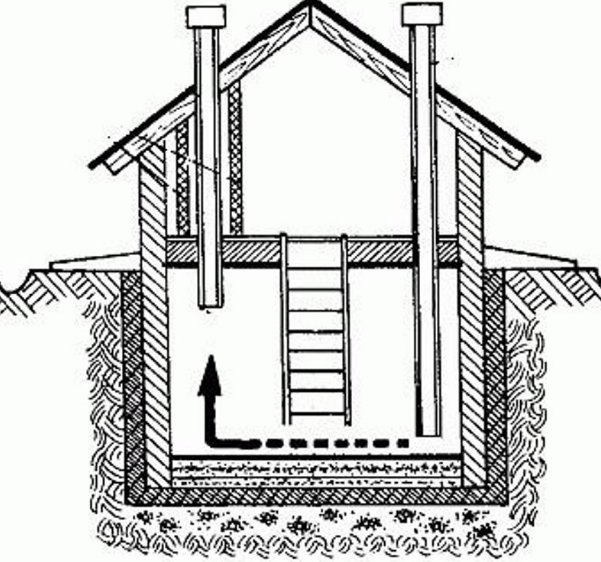

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

  • Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
  • Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
  • Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого.

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

Недостаток естественной вытяжки заключается в ее зависимости от силы и направления ветра, а также влажности атмосферного воздуха. Приточно-вытяжная более эффективная и доступна по цене. Принцип ее работы основан на разнице температур в нижней и верхней точке подпола. Проще всего сделать вытяжку в подвале при помощи труб ПВХ. Преимущества системы из канализационных труб:

  • низкая себестоимость;
  • простота сборки;
  • наличие фасонных деталей;
  • малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

  • На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
  • Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
  • Обеспечьте герметичность стыков.
  • Утеплите воздуховод.
  • Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

Важно! Чем меньше изгибов в конструкции, тем более эффективно отводится влага.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Важно! Вентиляторы в обеих трубах должны работать одновременно.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Видео: как сделать вентиляцию в подвале загородного дома



Вентиляция подвала частного дома: как сделать естественную и принудительную вытяжку своими руками, схема фото и видео

Содержание

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

    Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.

Естественная вентиляция воздуха в подвале

Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

    Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.

Входная магистраль обеспечивает приток воздуха

Труба вытяжки собирается из унифицированных элементов

Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

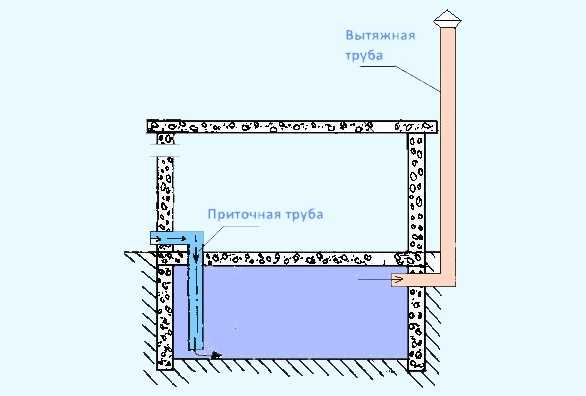

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

    Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

Использование стандартных элементов ускорит монтаж

Использование специального приспособления облегчает работу

Приточный канал обеспечивает поступление воздуха

Утеплив трубы, можно уменьшить вероятность образования конденсата

Установка колпака защитит магистраль от осадков

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Источник Источник https://aqua-rmnt.com/ventilyaciya/ventilyaciya-podvala-chastnogo-doma-ustrojstvo-i-montazh.html

вариантов обустройства системы воздухообмена

Вентиляция подвала, как и вентиляция любого жилого помещения, необходима для того, чтобы вытяжной воздухообмен был свежим. Благодаря организованному воздухообмену погреб или подвал становится пригодным для использования в качестве кладовой, хранилища для овощей или фруктов.

Если более серьезно заняться благоустройством цокольного этажа, то на этой территории можно разместить бассейн, гараж или домашний спортзал. Однако вентиляция подвала в частном доме имеет свои особенности. Именно о них мы и поговорим подробнее в нашей статье. Разберем правила устройства вентиляции в подвале при естественном воздухообмене, а также в случае с принудительной вентиляцией.

Содержание статьи:

  • Особенности создания микроклимата жилых помещений
  • Типы вентиляции подвала
    • Вариант №1 — естественный воздухообмен
    • Вариант №2 — принудительная вентиляция планирование и расчеты
    • Рекомендации по установке оборудования
  • Выводы и полезное видео по теме

Особенности создания жилого микроклимата

Есть много причин, чтобы заняться полноценной, исправно функционирующей системой вентиляции подвала. Они касаются как сохранения конструкции здания, так и создания благоприятной для жизни атмосферы.

Застой воздушных масс, отсутствие вентиляции приводят к тому, что грибок и плесень поражают все предметы в помещении – от вещей и продуктов до стен и фундаментов.

Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Помимо определенной температуры и влажности, важно менять воздух, чтобы предотвратить гниение или плесень

Для создания комфортного микроклимата в коттедже важно, чтобы и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы его устройства продумываются еще при планировании, когда составляется проект дома.

К числу наиболее рациональных способов относится устройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Чтобы воздухообмен осуществлялся вне зависимости от присутствия человека, а в подвале поддерживался комфортный микроклимат, применяются элементарные способы проветривания — делаются форточки и организуется естественная вентиляция

Если не учитывать установку специального электрооборудования, то система вентиляции основана на известных законах физики: нагретый воздух поднимается вверх и выходит из помещения по трубе, а холодный воздух поступает, замещая его, через вторая труба.

На этом принципе основана двухтрубная система воздухообмена.

Применяется также более простой вариант с одной трубой — когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через восходящую магистраль.

Одно из простых решений по обустройству вентиляции подвала. Схема проста, понятна и доступна, но к ее проектированию необходимо приступить заранее, чтобы реализовать ее в процессе возведения стен и крыш

При построении любой системы с использованием Важно, где организовать воздухозаборник и на на какую высоту должны быть выведены каналы. Длина и диаметр труб также рассчитываются так, чтобы система вентиляции работала с максимальным эффектом.

Типы вентиляции подвалов

Системы вентиляции подвалов частных домовладений классифицируются по общим принципам. Например, по способу организации напора транспортируемого воздуха они бывают естественными или принудительными.

Рассмотрим особенности обоих типов, поскольку конструктивные различия влияют на выбор материалов и способ установки.

Вариант №1 — естественный воздухообмен

Для организации циркуляции воздушных масс без подключения дополнительного оборудования необходимо создать условия, при которых воздухообмен осуществлялся бы только за счет разницы давления и температуры. Это вариант приточно-вытяжной вентиляции, характерный для жилых помещений.

Принцип работы прост: подвальное помещение наполняется холодным воздухом с улицы, поступающим через воздухозаборники и трубы, а отработанная среда выводится через вытяжной канал.

Два варианта обустройства вентиляции в коттедже. Первое решение оптимально для подвалов, соединенных с жилыми помещениями, второе — для подвалов и погребов с отдельным входом

Преимуществами устройства естественной вентиляции являются простота монтажа и низкие затраты на приобретение комплектующих. Вы можете приобрести трубы и установить их самостоятельно.

У простой в использовании системы естественной циркуляции есть и недостатки. Главный из них – зависимость от внешних факторов. Качество воздухообмена может страдать от резких перепадов температуры или давления, а также от атмосферных явлений, таких как сильный ветер или сильный дождь.

Проектировать естественную систему лучше заранее, пока не возведены стены. Необходимо подобрать трубы нужного сечения, продумать их расположение.

Какие элементы потребуются для оборудования системы вентиляции подвала можно определить только после анализа проекта конкретного подвала. Однако есть компоненты, которые можно назвать универсальными:

Фотогалерея

Фото

Магистраль для притока свежего воздуха выводится через стену или фундамент, при этом уличный проем защищается сеткой от мусора и грызунов

Для устройства вытяжной магистрали используют короб или труба, внутри снабженная конденсатосборником, а снаружи — козырьком или дефлектором

В нижней части фундамента, реже в стене, размещают несколько форточек — коротких каналов, обеспечивающих поступление воздуха в подвал

Если подвал включает несколько помещений или имеет сложную конфигурацию, к паре приточно-вытяжных каналов добавляют внутренние вентиляционные каналы

Труба забора свежего воздуха

Вытяжной канал для вытяжки

Вентиляция в стене или фундаменте дома

Соединительные элементы и внутренние магистрали

Несколько рекомендаций по установке:

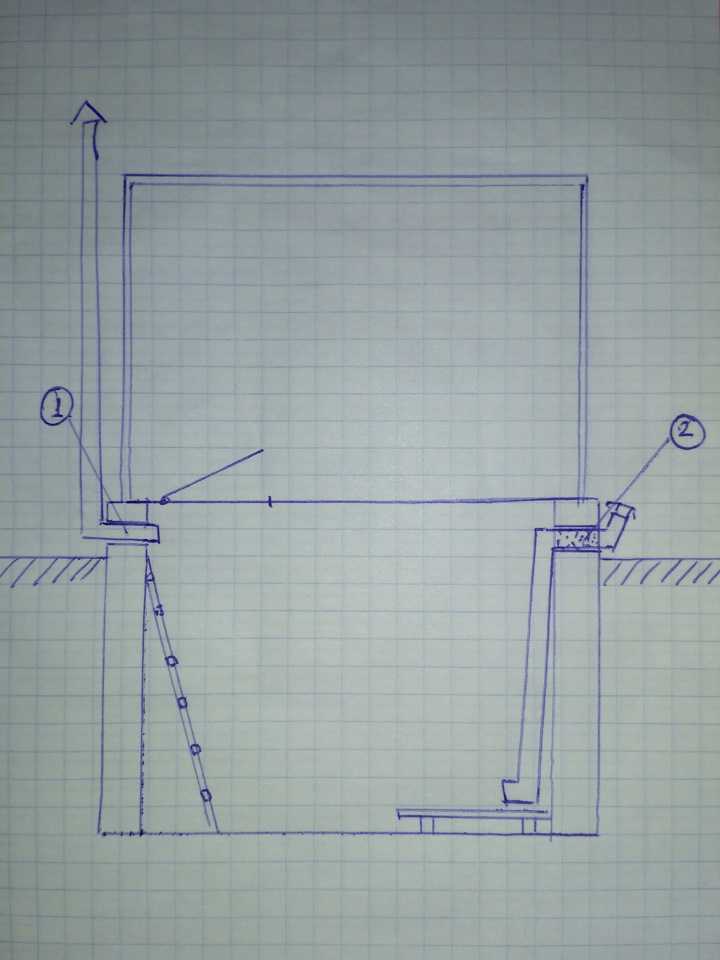

  • Вытяжной канал максимально высоко . Традиционно она ведет от потолка подвала к кровле здания и выходит примерно на 0,5-0,6 м над кровлей.
  • Вытяжку оборудуют вдоль наружной стены или параллельно одной из капитальных стен, если к ней примыкают другие помещения, например, ванные комнаты.
  • Подающая труба устанавливается над цементным основанием. или настил подвала, на высоте 0,3-0,4 м второй его конец выводят над землей.
  • Средний диаметр труб и воздуховодов 120-150 мм , для больших подвалов используют изделия до 200 мм.

При нарушении основных правил могут возникнуть проблемы. Например, если конец вытяжной трубы опустить хотя бы на 0,2-0,3 м ниже потолка, то в помещении появится сырость – застой воздуха под потолком приведет к образованию плесени.

Вариант №2 — принудительная вентиляция

Многие люди останавливаются на системе естественной вентиляции своего подвала и не задумываются о том, что она теряет свою эффективность из-за природных факторов.

Более предусмотрительные владельцы зданий идут дальше – дополняют конструкцию устройствами принудительной циркуляции воздуха. Проще говоря, установлены в трубах.

Если по каким-либо причинам воздух застаивается, включаются вентиляторы на приточном и вытяжном патрубках, в результате чего обеспечивается полноценная циркуляция

Как определить, что есть необходимость в установке дополнительного оборудования? Если, выходя с улицы или из жилого помещения, вы чувствуете нехватку свежего воздуха и пытаетесь проветрить подвал – естественная вентиляция не справляется.

Если жилое помещение обустраивается в цокольном этаже или цокольном этаже, может возникнуть проблема с подачей через приточные устройства слишком холодного воздуха, особенно зимой.

Чтобы внутрь поступали уже нагретые воздушные массы, комплект или кондиционер. Кроме того, система оснащена дополнительной шумоизоляцией и качественными воздушными фильтрами.

Какую вентиляцию лучше выбрать? Считается, что наиболее целесообразен комбинированный метод, когда при недостаточной эффективности естественной циркуляции можно использовать принудительную.

Причины спертого воздуха могут быть и в недостаточной подаче, и в неправильном диаметре вытяжного канала, и в жаре, которая только что поселилась на улице. В такие моменты очень помогает недорогой вентилятор, подключенный к системе электроснабжения

Обычно вентиляторы и другие устройства «отдыхают» в межсезонье, когда воздухообмен происходит за счет разницы температур и давлений.

В холодную погоду часто приходится закрывать приточные устройства из-за слишком низкой температуры поступающего воздуха, а летом использовать вентиляторы или кондиционеры.

Правила устройства воздуховодов

Универсальной схемы обустройства системы вентиляции не существует – все зависит от объема помещения, конструкции здания в целом, климатических условий и даже материала, из которого построен дом.

Поэтому рассмотрим общие правила, которые могут пригодиться при монтаже вентиляционных каналов.

Особенности планирования и расчетов

Важные моменты — правильно рассчитать размеры комплектующих и выбрать место их установки.

Для обустройства коттеджа, предназначенного для постоянного проживания, лучше сделать систему принудительной вентиляции. Он может работать в автономном режиме и не зависит от природных факторов.

Для монтажа потребуются:

  • трубы для вытяжных и приточных каналов;
  • вентиляторы или другие выпускные устройства;
  • воздухозаборник для приточного воздуховода;
  • или козырек для вытяжного канала;
  • диффузоры, тройники и переходники для соединения труб.

Трубы асбестоцементные применяются все реже из-за хрупкости, особенностей транспортировки и монтажа. Но их не нужно утеплять, и они относительно недороги.

Чаще применяют и изделия из оцинкованной стали. Первые отличаются легкостью обработки и малым весом, вторые – прочностью и длительным сроком службы.

Одним из наиболее распространенных элементов для системы вентиляции подвалов и погребов является канализационная труба, сечение которой зависит от размеров помещения

Как определить диаметр каналов? Для обустройства большого гаража, бассейна или подвала лучше пригласить специалистов, которые используют сложный алгоритм расчета, учитывающий все факторы.

А вот для установки вентиляционной системы в небольшом подвале частного дома можно применить универсальную схему подсчета.

Предположим, вам нужны воздуховоды для небольшого подвала площадью 10 м². Умножаем это число на средний коэффициент — предполагается, что для каждого кв. требуется квадратный метр 26 см² площадь поперечного сечения трубы: 10 x 26 = 260 см² .

Затем находим радиус по формуле: R = √(T/π): √(260:3,14) = 9,1 .

Умножаем радиус на 2, получаем внутренний диаметр: 9,1 х 2 = 18,2 см .

Поэтому рекомендуемый диаметр трубы для воздуховода составляет примерно 18 см.

Вы также можете использовать таблицы, предоставленные производителями воздуховодов, или онлайн-инструменты для расчета. Результаты будут более точными.

Рекомендации по установке оборудования

Предположим, что подвал в доме уже оборудован или находится в стадии строительства. Последовательность монтажа вытяжной и приточной магистралей значения не имеет.

В потолке необходимо сделать отверстие для трубы с учетом того, что она пойдет выше — либо по жилому помещению, либо по улице, у стены, но в утепленном варианте. Чаще всего это место в углу, возле дымохода или утепленной стены.

Рекомендуем ознакомиться с узлом проходной вентиляции через кровлю.

Коробка или труба вставляется в отверстие так, чтобы она опускалась ниже потолка не более чем на 100 мм. Оставшееся свободное пространство заполняется раствором и изолируется

Канал выводят за пределы кровли не менее чем на 0,6 м, но иногда высота сегмента над поверхностью кровли достигает 1,5 м. Верхняя часть снабжена козырьком, чтобы в канал не попадал мусор и влага. Если еще установить дефлектор, то можно рассчитывать на увеличение тяги.

От перепада температур на внутренних стенках трубы будет осаждаться влага, поэтому в нижней части устанавливается сборник конденсата, который необходимо периодически спускать, если вода не испаряется естественным путем.

Далее приступайте к монтажу питающей линии. В противоположном углу или у стены закрепляется вторая труба. Его конец должен быть как можно ближе к полу – желательно на расстоянии 0,2-0,4 м.

Через отверстие в фундаменте труба выводится наружу и поднимается над поверхностью. Верхняя часть оснащается решеткой или сеткой.

Чем ниже входное отверстие, тем больше разница температуры и давления. Следовательно, циркуляция воздуха при максимально низком расположении приточного канала будет происходить активнее

Если не полениться и установить на трубы простые приспособления — заслонки, то поступление воздуха можно будет регулировать.

Для создания простейшей принудительной системы на обе трубы устанавливаются вентиляторы. В продаже можно найти бытовые приборы, рассчитанные на разные диаметры труб с круглым и прямоугольным сечением.

Вентилятор не должен работать постоянно. В периоды, когда естественной вентиляции достаточно для нормального воздухообмена, ее просто отключают

После установки системы необходимо ее протестировать. Для этого воспользуйтесь простым «бабушкиным» методом – поднесите к вытяжному отверстию лист бумаги. При хорошей тяге «прилипает» к решетке.

Вместо простыни можно использовать зажженную спичку — по наклону языка пламени можно судить об эффективности колпака.

Устраивать систему с одной трубой или другими неполноценными вариантами вентиляции нецелесообразно. Наиболее рациональной и простой в исполнении признана приточно-вытяжная вентиляция с двумя типами воздуховодов и элементами принудительной циркуляции.

Выводы и полезное видео по теме

Применение автоматики в самодеятельности:

Мнение пользователя о приточной вентиляции:

Какие трубы лучше подходят для вентиляции подвала:

Если дом строится опытными строителями, то даже при устройстве фундамента заботятся о вентиляции в подвале.

Монтаж системы в подготовленные стены и пол значительно проще. .

Однако не отчаивайтесь, если дом уже построен, а вентиляция работает плохо — всегда можно найти способ повысить ее эффективность.

Есть вопросы по обустройству вентиляции в подвале? Задайте их под этой статьей — наши специалисты и другие посетители сайта постараются вам помочь.

Если вы хотите поделиться опытом собственного вентиляционного оборудования, расскажите об этом в разделе комментариев.

Каковы требования к вентиляции подвала?

Недавние исследования Бюро переписи населения Соединенных Штатов Америки по строительству показывают, что в США старые и небольшие дома чаще имеют подвал, чем большие дома, и что популярность подвалов снижается.

Подвальные помещения используются для различных целей, таких как развлекательные зоны, дополнительные спальни и складские помещения.

Каковы требования к вентиляции подвала?

Основным требованием к вентиляции как минимум является способность вентиляционной системы вытягивать и подавать одинаковый объем воздуха с часовой скоростью, соответствующей кв. . футов площади, для которой используется система, а также ее способность кондиционировать воздух до приемлемого уровня использования.

Из-за своего расположения подвальные помещения более подвержены накоплению влаги, а также росту плесени, а недостаточная вентиляция или ее отсутствие могут иметь тяжелые последствия в долгосрочной перспективе.

Агентство по охране окружающей среды рекомендует поддерживать оптимальный уровень влажности от 30 до 50 %. Хорошая вентиляционная система будет иметь приблизительно 0,35 воздухообмена в час, что означает, что объем воздуха в каждом помещении, в данном случае в подвале, заменяется 0,35 раза в час «новым или чистым воздухом»

Что такое система вентиляции подвала?

Система вентиляции подвала помогает ограничить количество избыточной влаги в воздухе, обеспечивая более естественный воздух для дыхания.   Существуют различные методы и способы внедрения системы вентиляции в подвал, есть решения для домашних мастеров, а затем решения для более опытных профессионалов. , или Портативные средства.

Механическая система вентиляции включает удаление загрязненного воздуха и очищение воздуха в подвале и вокруг него с помощью вентиляторов, вентиляционных отверстий и встроенных очистителей воздуха. В случае этого типа это, скорее всего, будет стационарная установка и, возможно, придется соответствовать местным и государственным нормам. Эти правила в основном связаны с фильтрацией отработанного воздуха и выбросом вредных веществ в атмосферу

Естественная вентиляция перемещает воздух по подвалу, используя естественный поток воздуха через окна, вентиляционные отверстия и другие отверстия. Этот метод будет неэффективен в помещениях с высокой влажностью, так как «свежий воздух» также будет содержать влагу. Этот метод также может оказаться нежизнеспособным, если воздух не может циркулировать в этом районе.

Переносная вентиляция используется в местах, где нет отверстий, окон или вентиляционных отверстий, и установка механической системы нецелесообразна. Тип системы или метода зависит от размера области и размера проблемы.

Естественно, чем сложнее система, тем дороже она будет. Поэтому рекомендуется провести тщательный осмотр вашего подвала и устранить любых других возможных участников.

Возможно, потребуется консультация специалиста, чтобы убедиться, что установлена ​​надлежащая система вентиляции в подвале и что система обеспечивает необходимый контроль воздушного потока и влажности. Профессионал также сможет проконсультировать вас по местным правилам.

Как работает вентиляция в подвале?

Поскольку влажность воздуха будет разной в разных местах, а также в зависимости от времени года, важно точно знать, чего вы хотите достичь

Вентиляционная система, будь то самодельная система или профессиональная установка идеально удалит насыщенный влагой воздух из подвала, заменив его свежим воздухом с меньшей влажностью. Если влаги меньше, вероятность появления сырости, плесени и гниения значительно снижается, и подвал не будет темным, сырым и липким помещением, в которое никто не любит заходить.

Конечно, следует иметь в виду, что причиной влажности или сырости в подвале могут быть и другие источники, такие как стены, не прошедшие гидроизоляцию, необлицованные или плохо установленные теплопроводы и протекающие водопроводные трубы, если они не не решить, даже самая сложная система вентиляции будет неэффективной.

Как обеспечить свежий воздух в подвале?

Если в вашем подвале есть по крайней мере два окна, регулярная вентиляция является хорошей альтернативой для борьбы с влажностью и одновременной экономией энергии. Коробчатые вентиляторы могут быть встроены в окна. Напольные вентиляторы и осушитель — еще один вариант, который может помочь поддерживать достаточную вентиляцию подвала.

Другим вариантом является установка вытяжных вентиляторов, которые взаимодействуют с вентиляционными отверстиями, расположенными по всему подвалу. Эти вентиляторы могут быть установлены в окнах или для их установки может потребоваться прорезать перегородку. Эти блоки часто оснащены датчиками влажности, которые запускают вентиляторы при обнаружении сырости в подвале.

Это, безусловно, идеально подходит для предотвращения образования отложений, плесени и повреждения водой, а также поддерживает влажность на приемлемом уровне. Другим вариантом может быть установка блока переменного тока в оконную раму (также известный как «WindowShakers»)

Сколько вентиляционных отверстий должно быть в подвале?

Общее эмпирическое правило заключается в том, что на каждые 300 кв. футов площади подвала приходится одна вентиляция, если подвал был обработан пароизоляцией/гидроизоляционным материалом. В случае, если подвал не обрабатывается пароизоляцией/герметиком, рекомендуется большее количество вентиляционных отверстий, не менее 1 вентиляционного отверстия на каждые 150 кв. футов подвального помещения.

Наличие большего количества вентиляционных отверстий, чем требуется, не будет проблемой, так как вентиляционные отверстия могут быть открыты или закрыты в зависимости от необходимости. Несмотря на то, что эти вентиляционные отверстия имеют решающее значение для всего процесса, они должны быть защищены от проникновения вредителей и грызунов.

Поможет ли вентилятор снизить влажность в подвале?

Чтобы узнать, поможет ли вентилятор снизить влажность, важно сначала узнать, что такое влажность.

Влажность – это концентрация влаги, удерживаемой воздухом. Процент влаги, удерживаемой в воздухе, зависит от того, где вы находитесь, в местах с более высокой температурой окружающей среды воздух будет содержать более высокое содержание влаги.

Влажность вызывает дискомфорт в теплую погоду и может стать питательной средой для плесени и грибка.

Вентилятор сам по себе мало что сделает для снижения влажности в подвале без дополнительных приспособлений, таких как вентиляционные отверстия или вытяжные вентиляторы.

Процесс осушения зависит от вытеснения плохого воздуха и поступления хорошего воздуха. Добавление блока осушения будет отличным способом улучшить процесс вентиляторов и фундамент подвала. Области с меньшей влажностью смогут избежать некоторых стратегически расположенных вентиляторов и осушителей.

Как проверить качество воздуха в подвале?

Существуют различные способы проверки качества воздуха с помощью самодельного тестера и тампонов. Хороший визуальный осмотр время от времени может иметь большое значение для выявления потенциальных опасностей, которые могут повлиять на качество воздуха. Накопление плесени и грибка хорошо заметно и должно быть устранено как можно скорее.

Проверка качества воздуха рекомендуется на регулярной основе , особенно если после пребывания в этом районе в течение разумного времени возникают следующие симптомы.

  • Такие симптомы, как сухость и раздражение глаз.
  • Гиперчувствительность и аллергия.
  • Заложенность носовых пазух.
  • Кашель и чихание.
  • Головокружение.

Целесообразно приобрести внутренний монитор качества воздуха, а также установить датчики угарного газа.
