Принципиальная схема освещения: Принципиальная Схема Сети Освещения

Содержание

Принципиальная Схема Сети Освещения — tokzamer.ru

С шин ВРУ получают питание распределительный щиток для подключения силового оборудования столовой и групповой щиток освещения. Для коммутаций РЕ проводника будет нужно применять 2 клеммы.

Питание освещения на промпредприятиях

Схемы освещения производственных зданий

Установки освещения делятся на внутренние и наружные. Групповые щитки этих видов освещения могут питаться, как и щитки рабочего освещения, отдельными линиями через магистральные щитки от щитов подстанций см.

Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок.

В случае если до вставки в отверстие сделать крепкую скрутку жил, то плоскость их соприкосновения возрастет, обеспечив наименьшее переходное противодействие в месте контакта. Схемы питания сетей освещения зданий.

Питание сетей аварийного и эвакуационного освещения. Объединенному основному комплекту рабочих чертежей присваивается одна марка. Сеть от РУ 0,4 кВ до щита освещения называется питающей, от щита освещения до групповых щитков — распределительной, от групповых щитков до светильников — групповой.

Групповые сети освещения выполняются однофазными трёхпроводными или трёхфазными пятипроводными. Для питания рабочего и аварийного освещения используются независимые источники питания от разных трансформаторов двухтрансформаторных подстанций, от разных подстанций в предположении, что эти источники являются независимыми. Для жилых домов таблицы групповых щитков не составляют.

Питающие сети прокладываются от щита низкого напряжения трансформаторной подстанции до групповых щитков, а групповые сети — от групповых щитков до светильников и штепсельных розеток. Контакты Принципиальные и монтажные схемы освещения в квартире и доме По новым существующим работающим правилам все осветительные приборы нужно подключать 3-мя электрическими электропроводами.

Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. При размещении реле внутри ответвительной коробки нужно изучить габариты всех приборов и предугадать удачный доступ к ним для работы. Схема питающей сети освещения Рис.

Схемы освещения гражданских зданий и жилых домов

Внутреннее электрическое освещение.

Необходимо чтобы светильники аварийного освещения подключались к независимому источнику питания.

Фаза на осветительный прибор подается через клемму К3 от РК в последствии коммутаций выключателями. На крупных предприятиях применяется питание сетей освещения по схеме блока трансформатор — магистраль рис.

Щиток аварийного освещения получает питание от второй секции шин 0,4 кВ ТП. В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков.

Рекомендуем: Составить смету по электромонтажным работам

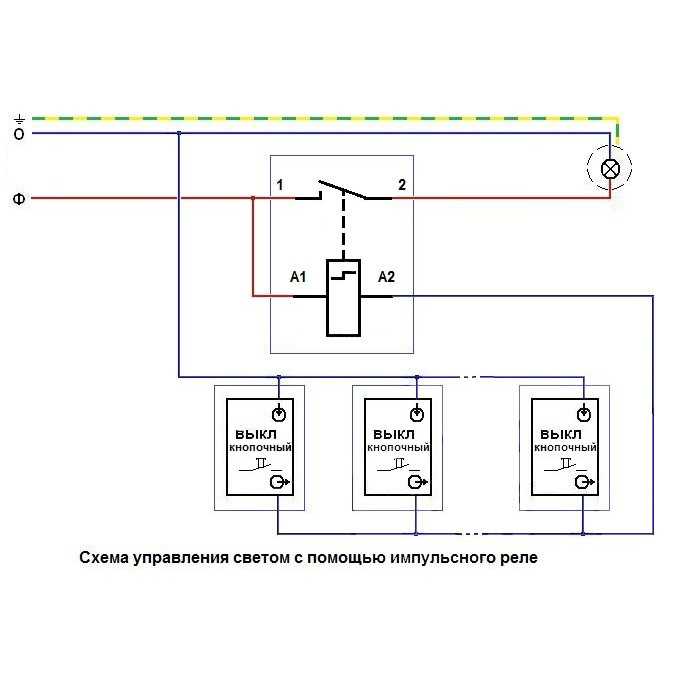

Чертежи установки электрического оборудования должны содержать общие виды конструкций крепления оборудования, необходимые узлы и спецификацию по ГОСТ К стоякам подключаются этажные групповые электрощитки , от которых питаются квартиры. Они надежно вынесут нагрузку, образующуюся при подаче потенциала фазы на клемму S импульсного реле.

При этом на схеме линий питающей и распределительной сетей допускается изображать щитки и другие аппараты не для всех этажей, а только для одного типового этажа, а также не изображать коммутационные аппараты на этажных и квартирных щитках и расчетные данные указывать в табличной форме. В последствии первого импульса, прибывающего от нажатия хоть какой клавиши, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. Их располагают вдоль троллейной линии и по ее концам рис.

1 Область применения

Планы расположения выполняют по ГОСТ 2. При увеличении освещенности до 10 лк реле РП повторно срабатывает, и освещение отключается. Боковики принципиальных схем питающей и распределительной сетей выполняют по форме 4, магистральных и групповых щитков освещения — по форме 5 для магистральных и групповых щитков освещения допускается в боковике указывать не все, а только необходимые данные. Область применения самостоятельных осветительных трансформаторов в сетях промышленных предприятий ограничивается случаями, когда характер силовой нагрузки мощные сварочные аппараты, частый пуск мощных электродвигателей с короткозамкнутым ротором не позволяет при совместном питании обеспечить требуемое качество напряжения у ламп.

Электрические схемы соединений | Монтаж освещения и осветительных сетей

Подробности: Категория: Разное-архив

монтаж
освещение
сети

Содержание материала

Монтаж освещения и осветительных сетей
Проводниковые материалы
Сортовая сталь, стальные трубы, метизы
Электроустановочные изделия
Монтажные и вспомогательные материалы
Чтение чертежей
Планы осветительных сетей и схемы электроустановок
Конструктивные чертежи отдельных узлов
Электрические схемы соединений
Основные понятия о световых величинах
Источники света
Светильники
Внутреннее освещение
Наружное освещение
Аварийное освещение
Вводные распределительные устройства
Промышленные осветительные щитки
Щитки для жилых зданий
Осветительные шинопроводы
Особенности освещения некоторых общественных сооружений
Бытовое электрооборудование
Монтаж осветительных сетей и электроустановок
Монтаж открытых электропроводок
Прокладка проводов и кабелей на стальных полосах и проволоке
Прокладка проводов на изолирующих опорах
Применение клея БМК-5К при монтаже открытых электропроводок
Монтаж скрытых электропроводок
Монтаж тросовых электропроводок
Электропроводки в трубах
Электропроводки на лотках и в коробах
Соединение и оконцевание проводов
Монтаж осветительных шинопроводов
Монтаж светильников внутреннего освещения
Монтаж вводно-распределительных устройств, пунктов и щитков
Особенности выполнения осветительных сетей в условиях взрывоопасных и пожароопасных сред
Монтаж наружных осветительных установок
Монтажные механизмы, приспособления и инструмент
Заземление осветительных электроустановок
Подготовка производства электромонтажных работ
Испытание и сдача в эксплуатацию осветительных электроустановок
Общие требования безопасности
Меры безопасности при монтаже освещения
Инвентарь по технике безопасности
Первая помощь при несчастных случаях

Страница 9 из 44

На принципиальных однолинейных и многолинейных электрических схемах все соединения и изображения аппаратов показываются независимо от их расположения в здании или на щитах. При этом все составные части одного аппарата (катушки, контакты и т. п.) могут изображаться совместно (совмещенный способ изображения схем) или даже раздельно, так как это удобнее для графического выполнения схемы (разнесенный способ изображения). На схемах соединений расположение отдельных приборов, сборки зажимов, соединительных проводов соответствует их реальному размещению на щите.

На рис. 2-9 приведены принципиальная схема (рис. 2-9,а) и схема соединений (рис. 2-9,б) простейшей релейной защиты высоковольтной линии подстанций. На принципиальной схеме показаны вместе масляный выключатель, трансформаторы тока, находящиеся в помещении высоковольтного распределительного устройства и размещенные на панели щита два токовых реле ЭТ-520 (1), реле времени РВ-73 (2) и сигнальное реле РС-21 (5). На схеме соединений показана панель релейной защиты с реальным расположением реле, соединительных проводов и сборки зажимов. Линии, расположенные ниже сборки зажимов, идут к аппаратам или источникам питания, находящимся вне щита; линии и реле, изображенные над сборкой, находятся на щите. Работу защиты можно проследить на обеих схемах. При перегрузке или коротком замыкании ток от вторичных обмоток трансформаторов тока через зажимы 8-12 и далее по проводам 300, 301, 303 пройдет через катушки токовых реле ЭТ-520 и вызовет их срабатывание, т. е. замыкание контактов реле. Эти контакты находятся в цепи постоянного тока. Источник постоянного тока подключен к зажимам 7 и 3 и при замыкании контактов из токовых реле по проводам 1 и 2 подаст напряжение на реле времени. Через заданный интервал времени

Рис. 2-9. Принципиальная схема (а) и схема соединений (б) релейной защиты высоковольтного ввода подстанции.

Разгрузочная шайба (рис. 2-8), изготовляемая из полосы 100×4 мм, показана в двух проекциях, чтобы была видна на чертеже ее толщина (4 мм). На этих примерах видны исполнения чертежей, необходимые для монтажников и монтажно-заготовительных участков реле РВ-73 включит катушку сигнального реле РС-21 и отключающую катушку масляного выключателя. В то же время реле РС-21 даст сигнал на панель сигнализации. Приведенный пример наглядно показывает особенности и порядок изображения, принятый для различных схем.
