Цифровой термометр с полупроводниковым датчиком (диапазон -50. +110 0 C. разрешение 0.1 0 C )

Прямое напряжение на полупроводниковом диоде линейно уменьшается с повышением температуры p-n перехода [1]. Степень зависимости (коэффициент пропорциональности) определяется материалом, образующим p-n переход. Эту особенность полупроводниковых диодов можно использовать при конструировании датчиков температуры в диапазоне примерно -50. +150 0 C (для случая кремниевого диода) и даже более широком. Ниже приведен график зависимости напряжения на кремниевом диоде (тип КД522) от его температуры при постоянном протекающем через диод токе.

Рис. 1. Зависимость прямого напряжения на кремниевом диоде КД522 от температуры при протекающем токе 100 мкА.

Линейная зависимость для данного конкретного диода в диапазоне температур 0. +75 0 C описывается уравнением U _{VD 1} = -2.43046 ∙ ( T – T ₀ ) + 529. 09 (напряжение в милливольтах). Коэффициент пропорциональности -2.43046 мВ/ 0 C. Среднеквадратичное отклонение равно 0.77424 мВ. Для других диодов значения числовых коэффициентов могут отличаться. Техническими проблемами при разработке электронной схемы термометра являются необходимость достаточно точного и стабильного сдвига прямого падения напряжения на диоде (примерно 530 мВ в соответствии с рис. 1), чтобы обеспечить нулевые показания при температуре 0 0 C. и достаточная стабильность усилителя сигнала для получения точности измерений в 0.1 0 C. Кроме того, может потребоваться подбор типа диода с достаточно линейной вольт-температурной характеристикой в требуемом диапазоне измерения температуры.

Назначение

Цифровой термометр с полупроводниковым (диодным) датчиком предназначен для оперативного измерения или контроля температуры различных объектов контактным способом. Наличие аналогового выхода с сигналами, соответствующими измеряемой и опорной температуры, позволяет использовать прибор для совместной работы в составе различных установок (например, для термостатирования).

Технические данные

• Рабочая температура окружающей среды без ухудшения точности +15. +25 0 C. с ухудшением точности примерно вдвое 0. +35 0 C
• Диапазон индикации электронного блока -199.9. +199.9 0 C. показания цифровые, разрешение 0.1 0 C
• Диапазон измерения температуры -50. +110 0 C (зависит от типа применяемого в качестве датчика диода), показания цифровые, разрешение 0.1 0 C
• Время релаксации датчика к измеряемой температуре не более 1 минуты (зависит от конструкции датчика)
• Точность измерения температуры + 0.1 0 C + 1 единица счета в диапазоне -20. +50 0 C и не хуже + 0.5 0 C + 1 единица счета в остальном диапазоне
• Диапазон установки опорной температуры -50. +110 0 C. показания цифровые, разрешение 0.1 0 C
• Точность установки опорной температуры + 0.1 0 C + 1 единица счета, стабильность опорной температуры не хуже + 0.2 0 C
• Имеется выход измеренной и опорной температуры на внешний разъем с коэффициентом преобразования 10 мВ/ 0 C
• Питание: однофазная сеть переменного тока напряжением 220 В частотой 50 Гц
• Потребляемая мощность не более 10 В ∙ А
• Габариты прибора не более 150 х 105 х 200 мм 3 (без учета органов управления и подключения)
• Длина кабеля датчика температуры до 5 м
• Масса прибора не более 1. 5 кг

Конструкция

Электрическая принципиальная схема цифрового термометра приведена на рис. 1.

Рис. 1. Схема электрическая принципиальная цифрового термометра с полупроводниковым датчиком.

В качестве датчика цифрового термометра используется полупроводниковый кремниевый диод, сигнал с которого поступает на электронный преобразователь. С выхода электронного преобразователя сигнал, приведенный к уровню 10 мВ/ 0 C. поступает на вход вольтметра, а также на внешний разъем XS1 » ВЫХОД » для связи с другими приборами. С помощью переменных резисторов R1R2 устанавливается сигнал, который может выполнять функцию опорной температуры при работе термометра в составе термостата. Питание термометра производится от сети переменного тока (разъем XP2 » 220 В 50 ГЦ » ) через сетевой трансформатор T1. Требуемые для питания узлов термометра напряжения (-5 В, +5 В, -12 В, +12 В) вырабатываются стабилизатором напряжения.

Электрическая принципиальная схема электронного преобразователя приведена на рис. 2.

Рис. 2. Схема электрическая принципиальная электронного преобразователя сигнала полупроводникового датчика температуры.

На операционном усилителе (ОУ) DA1 (К140УД6) и полевом транзисторе VT1 ( КП103) построен источник тока 100 мкА для питания диодного датчика температуры. Узел на ОУ DA 5 (К140УД6) служит для получения стабилизированного напряжения величиной +5 В. Усиленное прецизионным ОУ DA2 (К140УД17) примерно в 10 раз напряжение датчика подается на вычитатель DA3 (К140УД6), к выходу которого подключен буфер DA4 (К140УД6). Каскады на ОУ DA6DA7 (К140УД6) служат для создания опорного выходного сигнала (задатчик температуры для внешних приборов). Все детали электронного преобразователя размещены на одной печатной плате (рис. 3).

Рис. 3. Печатная плата электронного преобразователя (размер платы 100 х 75 мм 2 ).

На рис. 4 изображена электрическая принципиальная схема цифрового вольтметра с диапазоном измерения 0. + 1999 мВ.

Рис. 4. Схема электрическая принципиальная цифрового вольтметра на диапазон 0. + 1999 мВ.

Вольтметр собран по типовой схеме [ 2 ] на микросхеме DA1 ICL7107 (аналог КР572ПВ2А), которая выполняет функцию аналого-цифрового преобразователя (АЦП) с двойным интегрированием, автоматической коррекцией нуля и определением полярности входного сигнала. К выходу микросхемы непосредственно подключается 3.5-декадное цифровое табло с 7-сегментными светодиодными индикаторами HL1-HL4 типа АЛС321Б (АЛС324Б). Источник опорного напряжения (ИОН) +1000 мВ собран по схеме резистивного делителя R1R2 R3. подключаемого к высокостабильному источнику опорного напряжения +5 В СТ. которое поступает с платы электронного преобразователя. Режим работы АЦП определяется параметрами навесных элементов R5, R6, C5 — C8. Измеряемое напряжение подается на контакты ВХОД+, ВХОД- вольтметра. Синфазный потенциал этих контактов может быть произвольным в пределах диапазона питающих напряжений. Цепочка R4C9 образует фильтр нижних частот. Конструктивно вольтметр состоит из двух печатных плат, на одной из которых собран АЦП с навесными элементами (рис. 5), а на другой — цифровое табло (рис. 6). Платы соединяются между собой с помощью кабеля или пайкой в зависимости от конструктивных особенностей прибора, в котором используется вольтметр.

Рис. 5. Печатная плата АЦП цифрового вольтметра (размер платы 100 х 75 мм 2 ).

Рис. 6. Печатная плата индикатора цифрового вольтметра (размер платы 65 х 35 мм 2 ).

Для питания электронных узлов прибора служит линейный стабилизатор напряжения (рис. 7), подключаемый к силовому трансформатору с выходным напряжением 2 х 15 В ( T1 на рис. 1). Транзисторы VT1 (КТ815). VT2 (КТ814) включены по схеме параметрического стабилизатора и обеспечивают на выходе напряжения +15 и -15 вольт соответственно. Для получения напряжений +5 и -5 вольт используются линейные интегральные стабилизаторы напряжения DA1 ( 7805), DA2 (7905).

Рис. 7. Схема электрическая принципиальная стабилизатора напряжения.

Печатная плата стабилизатора напряжения показана на рис. 8.

Рис. 8. Печатная плата стабилизатора напряжения (размер платы 100 х 75 мм 2 ).

В качестве датчика температуры (рис. 9, 10) используется кремниевый диод, припаянный к печатным дорожкам на верхней стороне печатной платы размером 15 х 4 мм 2 из двухстороннего фольгированного стеклотекстолита. Медная фольга на нижней стороне платы выполняет функцию теплопроводящего электромагнитного экрана, имеющего гальваническую связь с корпусом прибора. Сверху диод защищен эпоксидной смолой с наполнителем, имеющем высокую теплопроводность. Плата соединяется с термометром с помощью кабеля с разъемом.

Рис. 9. Схема электрическая принципиальная датчика температуры.

Рис. 10. Внешний вид датчика температуры.

Все узлы термометра смонтированы на плоском основании, органы управления и подключения расположены на передней и задней панелях (рис. 11, 11, 13). Сверху прибор закрывается П-образным кожухом.

Рис. 11. Термометр (вид со стороны передней панели).

Рис. 12. Термометр (вид со стороны задней панели).

Рис. 13. Термометр (вид сверху со снятым кожухом).

Калибровка термометра

Вначале калибруется цифровой вольтметр термометра (схема рис. 4). Для этого к его входу подключается образцовый вольтметр и источник постоянного напряжения примерно 1.5 В. С помощью потенциометра R2 (рис. 4) показания цифрового вольтметра устанавливаются равными показаниям образцового вольтметра. Для калибровки термометра по температуре используются две температурных точки — опорная и калибровочная. Опорная — точка таяния водяного льда (0 0 C ). Она используется в самом начале калибровки для установки нулевых показаний термометра. Датчик термометра помещается в термос с тающим водяным льдом, с помощью потенциометра R22 » УСТ. НУЛЯ » электронного преобразователя (рис. 2) устанавливаются нулевые показания прибора. Калибровочная точка выбирается в зависимости от диапазона температур, измерения в котором должны производиться с наилучшей точностью. Например, если наиболее точные измерения нужны в диапазоне температур -20. +50 0 C. то в качестве калибровочной выбирается точка теплового равновесия вблизи температуры 50 0 C. Датчик цифрового термометра помещается совместно с образцовым термометром (с точностью не хуже 0.1 0 C ) в термос с горячей (около 70 0 C ) водой. После того, как температура воды по образцовому термометру опустится примерно до 50 0 C. с помощью переменного резистора R18 » КАЛИБР » электронного преобразователя (рис. 2) производится установка показаний прибора в соответствии с показаниями образцового термометра.

Примечание

Термометр может использоваться для температурных измерений и в более широком диапазоне температур (в максимальных пределах -199.9. +199.9 0 C ) при использовании кремниевого диода с подходящими свойствами и соответствующей конструкции датчика.

1. Безверхняя Н. С. Васильев Л. М. Дмитревский Ю. П. Мельник Ю. М. Термометрические характеристики кремниевых полупроводниковых диодов. — ПТЭ, 1976, № 5, 278.
2. Встраиваемый цифровой вольтметр с диапазоном измерения -199.9. +199.9 мВ

• Термометр — прибор для измерения температуры.

ДТКБ Датчики температуры камерные биметаллические

Артикул. 03705. Минимальный заказ — от 2 шт. Цена грн с НДС/шт. От 14.04.2015

ДТКБ-42, ДТКБ-43, ДТКБ-45, ДТКБ-49 300,00 грн. ДТКБ-44, ДТКБ-46, ДТКБ-48, ДТКБ-50, ДТКБ-51, ДТКБ-52, ДТКБ-53, ДТКБ-54, ДТКБ-55, ДТКБ-56, ДТКБ-57 290,00 грн. В корзину! Удалить из корзины

Двухпозиционное регулирование температуры в камерах с неагрессивной газообразной средой.

Датчики температуры (Датчик-реле температуры камерный биметаллический ДТКБ)

Предназначение

Датчики ДТКБ чаще всего используются при двухпозиционном регулировании температуры в различных камерах с неагрессивными газообразными средами, при отсутствии магнитных электрических полей (которые имеют влияние на магниты изделия).

ДТКБ имеют широкую сферу применения:

1) в промышленности,

2) в быту при решении задач автоматического регулирования температур в различных системах отопления, вентилирования и кондиционирования воздуха в любых производственных, жилых, складских помещениях,

3) в электронных устройствах в приборостроении.

4) в овощехранилищах, теплицах, гаражах, инкубаторах, холодильных камерах, подогреваемых зданиях.

5) в тепловозостроении.

Многолетняя практика использования датчиков ДТКБ доказала высокую надежность прибора. На многих системах обогрева можно увидеть экземпляры термореле ДТКБ, которые работают с 70-х годов; отказы в работе, при правильной регулировке и эксплуатации, крайне редки.

Датчики ДТКБ за видом работы можно разделить на:

а) Приборы прямого действия — с замыканием контактов при повышении t контролируемой среды относительно уставки.

б) Приборы обратного действия — с замыканием контактов при повышении t контролируемой среды относительно уставки.

ООО «ФИРМА КОНТРАГЕНТ» имеет возможность поставить 16 модификаций датчика-реле ДТКБ.

Перед заказом следует обратить особое внимание на структуру условного обозначения датчиков ДТКБ-ХХ:

Электрическая схема подключения терморегулятора

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. В этой статье будут рассмотрены варианты подключения термостата к однофазной электрической сети с напряжением 220 В. Принципиально схема подключения одинакова для всех терморегуляторов, но в зависимости от модели могут быть незначительные отличия.

Все терморегуляторы имеют клеммные разъёмы, через которые можно подключить входящие и выходящие провода питания и кабели для выносного датчика (если таковой предусмотрен).

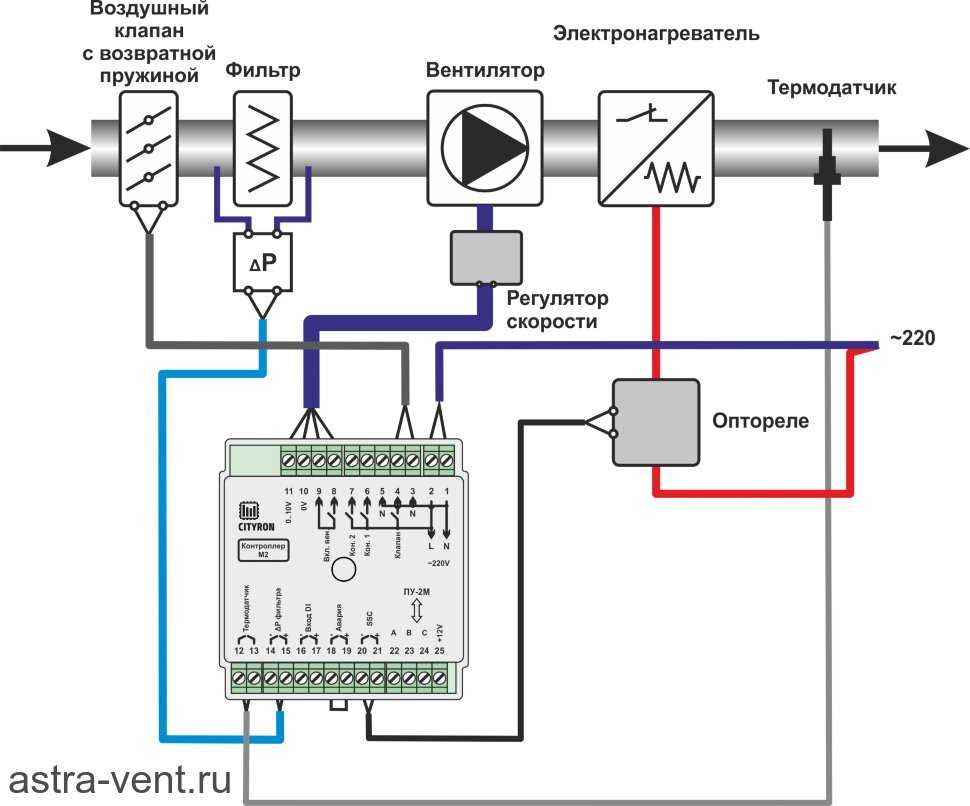

Схема подключения

Клеммы для подключения на термостате либо пронумерованы и в инструкции к ним указано, под каким номером какая клемма, либо (и чаще всего) обозначены буквами и/или специальными обозначениями.

Карта сайта

Карта сайта

Главная страница-Персональные страницы-Коновалов Дмитрий Александрович

Схема датчика тепла

Датчик тепла определяет тепло вокруг датчика. Когда температура поднимется выше установленного значения, это укажет на наличие с помощью светящегося светодиода. Эту схему можно использовать на кухне или внутри вашего ПК. Если ваша кухонная техника или компьютер перегрелись, возможно, это повредит имеющиеся в нем дорогостоящие компоненты. Поэтому, чтобы защитить их от повреждения, мы описали простую схему, которая будет показывать, когда температура вокруг датчика превысит установленный вами уровень.

Эта схема очень маленькая и может быть легко установлена. Короче говоря, этот простой проект с простой в сборке электронной схемой очень полезен для решения таких проблем, как перегрев. Схема основана на двух ИС и еще нескольких дискретных компонентах. LM35 представляет собой прецизионную интегральную схему, температура и ее выходное напряжение линейно пропорционально температура по Цельсию. IC CA3130 — это операционный усилитель, который сочетает в себе преимущества как CMOS, так и биполярного транзистора на одном чипе.

Тепловой датчик определяет тепло вокруг датчика. Когда температура поднимется выше установленного значения, это укажет на наличие с помощью светящегося светодиода. Эту схему датчика тепла можно использовать на кухне или внутри вашего ПК. Если ваша кухонная техника или компьютер перегрелись, возможно, это повредит имеющиеся в нем дорогостоящие компоненты. Поэтому, чтобы защитить их от повреждения, мы описали простую схему, которая будет показывать, когда температура вокруг датчика превысит установленный вами уровень. Эта схема очень мала и может быть легко установлена. Короче говоря, это просто проекта с простой в сборке электронной схемой очень полезен для борьбы с такими проблемами, как перегрев.

Схема основана на двух микросхемах и еще нескольких дискретных компонентах, а именно-

1. LM35 – LM35 представляет собой прецизионную интегральную схему с температурой, выходное напряжение которой линейно пропорционально температуре по Цельсию. LM35 определяет температуру окружающей среды и в соответствии с эталонным значением устанавливает ее, которая даст вам результат. Когда выходное напряжение умножается на 100, вы получите температуру в градусах. Таким образом, вы можете легко установить опорное напряжение. Конфигурация выводов микросхемы LM35 показана ниже.

Рис. 1. Конфигурация контактов микросхемы LM35

 Особенность микросхемы LM35

•  Выдает выходную температуру непосредственно в градусах Цельсия, поэтому нет необходимости в преобразовании температуры.

• Диапазон рабочих температур от -55 до +150 градусов.

•  LM35 также подходит для удаленного применения.

•  Диапазон рабочего напряжения варьируется от 4 до 30 вольт.

•  Потребляет всего 60 мкА от источника питания; поэтому он имеет очень низкий самонагрев.

•  Поставляется в герметичной упаковке (пластиковое покрытие), поэтому проблемы окисления ИС не возникает.

2 . CA3130 — микросхема CA3130 — это операционный усилитель, который сочетает в себе преимущества КМОП и биполярного транзистора на одном кристалле. Диапазон рабочего напряжения варьируется от 5В до 16В. Преимущество CA3130 в том, что они могут быть скомпенсированы по фазе с помощью одного внешнего конденсатора и имеют клеммы для регулировки напряжения смещения. При этом вы можете отрегулировать опорное напряжение на инвертирующем и неинвертирующем контакте так, чтобы когда напряжение на инвертирующем контакте было больше, чем на неинвертирующем контакте. Это сделает выходной штифт высоким и наоборот. Конфигурация выводов микросхемы CA3130 показана ниже.

Рис. 2: Конфигурация контактов микросхемы CA3130

3. LED – LED обозначает светоизлучающий диод. Он состоит из полупроводникового устройства, которое излучает различные источники света на выходе. Светодиод представляет собой полупроводниковый диод, который излучает свет узкого спектра при электрическом смещении в прямом направлении p-n-переходов; Когда светодиод включен, электроника объединяется с отверстием, и устройство высвобождает энергию в виде света. Светодиод доступен в красном, оранжевом, янтарном, желтом, зеленом, синем и белом цветах. Теперь дневные светодиоды доступны в видимом, ультрафиолетовом и инфракрасном диапазонах и имеют высокую яркость.

4. Резистор – Резистор представляет собой пассивный компонент с двумя выводами, используемый для управления потоком тока в цепи. Ток через резистор прямо пропорционален напряжению, приложенному к выводу резистора.

Резистор бывает двух видов:

1. Постоянный резистор означает, что они имеют фиксированное значение сопротивления.

2. Переменные резисторы означают, что их значение может быть изменено, например, если у вас есть переменный резистор на 5 кОм, вы можете изменять сопротивление от 0 до 5 кОм.

Мы можем рассчитать значение резистора с помощью мультиметра или сделать это с помощью цветового кода, доступного на резисторе.

5. Конденсатор — Конденсатор   представляет собой пассивный компонент с двумя выводами, который накапливает электрический заряд. Конденсатор состоит из двух проводников, разделенных диэлектрической средой. Он работает, когда разность потенциалов, приложенная к проводникам, поляризует дипольные ионы для накопления заряда в диэлектрической среде.

 Конденсатор бывает двух видов-

1. Поляризованный конденсатор- У них полярность означает + и — знак. Они в основном используются для хранения заряда. Поскольку они накапливают заряд, их следует осторожно разрядить, прежде чем устранять неполадки в цепи.

2. Неполяризованный конденсатор – не имеет полярности и может быть установлен любым способом. Они в основном используются для устранения колебаний, присутствующих при преобразовании переменного тока в постоянный.

Работа схемы теплового датчика

В этой схеме мы установили фиксированное напряжение на инвертирующем контакте, который находится на контакте 2 IC2, а неинвертирующий контакт 3 IC2 соединен с выходным контактом 2 IC1 через резистор. Сначала мы должны сделать несколько проб и ошибок, чтобы установить температуру с помощью переменного резистора VR1. VR1 обеспечивает опорное напряжение, которое можно установить в диапазоне от 0 В до прибл. 1В. В нашей схеме мы установили примерно 0,71 В на контакте 2, что означает, что когда температура достигает 71 градуса Цельсия, это даст вам индикатор с помощью светодиода. Теперь, когда температура на IC1 увеличивается из-за тепла от кухонных приборов или напряжения ПК на контакте 2, IC1 также увеличивается, что увеличивает напряжение на контакте 3 IC2, а когда напряжение становится более 0,71 В, выходной контакт 6 становится высоким, а светодиод подключен. чтобы он начал мигать. Когда температура опускается ниже установленного значения, светодиод перестает мигать, указывая на то, что ваше устройство безопасно.

Рис. 3: Прототип схемы датчика тепла на макете

Схема.

Точно так же вы можете ощущать тепло и повышение температуры; электронные устройства могут сделать то же самое. В отличие от вашего тела, которое зависит от биологических процессов, электронные устройства используют датчики температуры, а датчики температуры имеют широкое применение. Если вы энтузиаст электротехники и хотите узнать больше о схеме теплового датчика, это для вас.

1. Что такое цепь датчика температуры?

Цепь датчика температуры существует внутри датчика температуры. Он уведомляет, когда температура увеличивается и превышает определенное значение, с помощью мигающего светодиода или зуммера. Можно сказать, что он работает как устройство предупредительной сигнализации, например, в детекторе дыма.

Детектор температуры сопротивления или термопара использует электрический сигнал для получения показаний температуры по Цельсию.

 Схемы измерения температуры повсюду в современном цифровом мире, от компьютеров до высокотехнологичной кухонной техники. Они необходимы, поскольку чрезмерный нагрев может повредить дорогостоящие компоненты электронного устройства. Тепловые датчики также имеют жизненно важное значение для улучшения систем безопасности.

2. Итак, как работает цепь датчика тепла?

Простая схема датчика температуры обычно служит для определения тепла вокруг него. Работа измерителя температуры зависит от выходного напряжения, проходящего через диод, то есть изменение температуры прямо пропорционально сопротивлению диода. Чем выше температура, тем лучше будет оппозиция и наоборот.

Вы можете отрегулировать пороговый уровень с помощью переменного резистора.

На приведенной ниже схеме представлена ​​принципиальная схема датчика тепла, в котором используется термистор с отрицательным температурным коэффициентом. NTC отвечает за уменьшение значения сопротивления при повышении температуры. В этом видео содержится дополнительная информация о NTC и о том, как его протестировать.

Интегральная схема датчика тепла.

Компоненты схемы:

1. Термистор NTC 2,2 кОм
2. Переменный резистор 10 кОм
3. Транзистор BC547 (NPN)
4. Зуммер 9 В
5. Конденсатор 1 мкФ/16 В
6. 9 В Аккумулятор

Транзистор BC57 включает зуммер всякий раз, когда тепло падает ниже установленного диапазона температур, и выключает его, когда тепло падает ниже установленного диапазона температур, и выключает его .
База транзистора получает смещение от батареи с термистором вместе с переменным резистором. Зуммер, с другой стороны, подключается к выходу транзистора.
Выключатель включает цепь.

3. Типы и применение теплового датчика

Тепловой датчик основан на двух категориях его работы. Они есть;

1. Скорость подъема Тепловые извещатели
2. Тепловые извещатели с фиксированной температурой

I. Тепловые извещатели с фиксированной температурой

из окружающей среды.
Тепловой извещатель будет работать независимо от начальной температуры и повышения температуры от 12˚ до 15˚F в минуту. Если есть возможность определить пороговое значение типа теплового извещателя, мы можем эксплуатировать извещатель в условиях низкотемпературного пожара.

тепловой извещатель с фиксированной температурой

II. Скорость подъема тепловых извещателей.

Не реагирует на низкую скорость выделения тепла, которая преднамеренно вызывает пожар.
Он помогает обнаруживать медленно развивающиеся пожары благодаря элементу с фиксированной температурой, который реагирует всякий раз, когда достигает порога 136,4˚F или 58˚C.

датчик скорости подъема тепла

Существуют различные типы датчиков температуры в зависимости от их характеристик. Датчик температуры улавливает тепло, исходящее от системы, что позволяет нам чувствовать физические изменения из-за температуры, исходящей от цифрового или аналогового сигнала. основные типы датчиков;

типы контактных датчиков температуры — он должен находиться в физическом контакте с объектом для обнаружения жидкости, твердого вещества или газа в широком диапазоне посредством проводимости.

Бесконтактный датчик температуры Тип – определяет изменение температуры с помощью излучения и конвекции. Он может использовать инфракрасное излучение, чтобы увидеть излучаемый газ и жидкость.

4. Как построить цепь первичного теплового датчика?

Вы можете построить эффективный первичный датчик тепла. Предметы для его изготовления легко доступны.

Первый шаг — подготовить детали. они есть;

• Transistor BC547
• Diode 1N4148
• resistors (IEC)
• an NPN transistor
• a 9V battery for the power supply
• an LED lights
• Potentiometer (IEC)

You will also need a temperature detection схемотехника, чтобы помочь в определении того, куда идут компоненты.

схема

Транзистор BC547 будет работать как тепловой датчик. При повышении температуры p-n перехода транзистор начинает частично проводить ток.

Диод 1N4148 и переменный резистор 1 кОм помогают установить порог тепловой чувствительности. Вы можете вращать ручку, если хотите отрегулировать чувствительность.

Когда температура поднимается выше порогового уровня, ток коллектора увеличивается, в результате чего светодиод начинает медленно светиться.

Вы должны настроить переменный резистор, прежде чем начнете тестировать схему. Полный поворот ручки в одном направлении выключит светодиод, а поворот в противоположном направлении зажжет светодиод. Следовательно, установите потенциометр в положение, при котором при легком вращении загорается подсветка.

Используя приведенную ниже формулу, мы можем понять температурную зависимость p-n переходов в транзисторе.

T = температура в Келвинах,

T ₀ = эталонная температура,

V _{G 0} = BANDGAP TRATE BE ₀ = напряжение перехода при температуре

T ₀  и ток  I _C0 , k  = постоянная Больцмана,

q  = заряд электрона, зависящий от устройства,

a-7 a-7 9002 90

Напряжение перехода зависит от плотности тока. Мы можем получить аналогичное выходное напряжение, управляя двумя переходами при одном и том же токе.

Дополнительную информацию об этой формуле можно найти здесь.

Напряжение база-эмиттер (VBE) падает примерно на -2,5 мВ/°C. Это означает, что есть падение напряжения между B и E.

Если мы закоротим базу, NPN-транзистор закоротит (2) и коллектор (1), действуя как диод. В этом случае 2 и 1 будут служить положительной клеммой, а 3 — отрицательной.

Если мы сохраним источник напряжения, напряжение станет функцией температуры на транзисторе.

NPN-транзистор BC547 Конфигурация контактов с 1-коллектором, 2-базой, 3-эмиттером

Транзистор BC547 имеет рабочую температуру до 150 градусов Цельсия, работая при высоких температурах в качестве теплового датчика. Благодаря этому фактору он помогает сделать эффективную пожарную сигнализацию.

5. Advantages of Temperature Sensor

• Responds instantly
• It is more accurate
• Does not affect the medium
• It is easy to condition the output

6. Conclusion

In conclusion, надеюсь, теперь вы знаете, как сделать простые интегральные схемы теплового датчика.
