Принцип работы узо и схема подключения без заземления: Схема подключения УЗО без заземления к однофазной сети

Схема подключения УЗО без заземления в квартире. Подключение УЗО без заземления

Про необходимость установки устройств защитного отключения в местах повышенной опасности поражения электрическим током слышали, пожалуй, все. Однако многие электрики, среди которых нередко встречаются и профессионалы, почему-то убеждены, что подключение УЗО без заземления в двухпроводной сети невозможна, что это ведет либо к дорогостоящей модернизации электросети в помещении, либо к отказу от УЗО вовсе.

Однако такое предубеждение неверно в самой своей сути, ведь на УЗО присутствуют только два контактных разъема, и крепить заземляющий провод попросту некуда! Да и принцип работу подобных устройств вовсе не требует подключения к заземлению.

Подтверждается это не только данной статьей, но и множеством случаев, когда УЗО подключенное к трех проводной сети в которой имеется заземление вполне исправно и долго функционировали, даже не смотря на повреждение заземления (например, обрыв заземляющего провода) продолжает выполнять свои защитные функции.

Можно ли выполнить подключение УЗО без заземления

Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.

Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.

В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.

Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.

К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.

Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).

Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.

Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.

Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).

Как подключить УЗО без заземления

Надеюсь сам принцип работы УЗО понятен и я переубедил вас что УЗО обязательно нужно устанавливать, не зависимо от того есть у вас заземление в доме или нет. Кроме того если у вас система питания двухпроводная то тем более нужно устанавливать устройство защитного отключения. Не слушайте советов, что мол оно в такой сети работать не будет или будет постоянно срабатывать.

С вопросом работает ли УЗО без заземления, надеюсь, разобрались. Теперь перед тем как произвести подключение УЗО без заземления хотел бы напомнить один важный момент.

Особенностью устройств защитного отключения является отсутствие защиты от перегрузок. Поэтому их обязательно нужно комбинировать с обычными «автоматами». При этом схема подключения может быть разной.

Существуют, в общем-то, два варианта. Можно поставить одно общее УЗО на весь дом, тем самым обезопасив даже прикроватные светильники. Но только устройства, способные пропустить через себя 40-60А стоят заметно дороже менее мощных собратьев, да и в случае срабатывания реле выяснить причину будет сложно – придется проверять каждый электроприбор.

К тому же отключение электричества во всем доме сразу доставляет массу неудобств – несохраненные документы в компьютере, «зависший» кондиционер, отключившийся водонагревательный бак или стиральная машинка – перечислять можно долго!

Если вы решили установить одно УЗО на всю группу потребителей, то схема подключения УЗО без заземления будет выглядеть следующим образом:

Второй вариант – установка отдельного, менее мощного УЗО на каждую из «опасных» линий: ванная, подвал, гараж, кухня. В таком случае в щитке потребуется больше свободного места, да и цена трех-четырех устройств будет даже выше, чем одного, но мощного – однако повышается надежность всей энергосистемы, а поиск причины отключения сведется лишь к осмотру одной-двух розеток.

Опытные электрики советуют так же рассудительно подойти и к выбору мощности УЗО – она должна быть немного выше, чем автомат, который будет стоять с ним в паре.

Причина простая – автоматический выключатель с защитой от перегрузки срабатывает далеко не сразу (от нескольких секунд до десятков минут), и превышение номинального тока, проходящего через УЗО, может стать причиной его поломки.

Подключение УЗО в двухпроводной сети

Немного расскажу, почему я решил написать про такую тему как подключение узо в двухпроводной сети. Выбрал я эту тему не случайно, так как затронул этот вопрос и меня.

До недавнего времени проживал в квартире где проводка была трехпроводная (дом новостройка) т.е. присутствовали фаза, ноль и заземление. А недавно переехал в другую квартиру в которой электропроводка двухпроводная, ни какого нулевого защитного проводника РЕ и в помине нет.

Немного обжившись, решил заглянуть в щиток, который расположен на лестничной площадке ни какой защиты в виде УЗО или дифавтоматов в моем направлении не было, стояли только пакетный выключатель на 40 А, счетчик и два новых автомата по 16 А.

Почему я завел тему про подключение УЗО в двухпроводной сети сейчас расскажу по подробней.

Смущал меня тот факт, что в ванной комнате был установлен бойлер (водонагреватель) который был запитан от одного из 16–ти амперного автомата (бойлер мощностью 2 кВт).

Причем установлен этот водонагреватель был, крайне неаккуратно: был запитан отдельно кинутым кабелем, этот кабель открыто проходил в ванной комнате, без каких либо защит в виде гофры или короба.

И когда принимаешь душ (как в говорилось фильме «Москва слезам не верит» — простите за столь интимные подробности..) этот кабель вместе с бойлером весь покрывается влагой (конденсатом). Жену, конечно, этот факт не смущал, так как она в этих вопросах не разбирается, но меня это очень настораживало. Вот почему я решил установить УЗО в двухпроводную сеть.

Итак, в щитке стояло два автомата, от одного была запитана вся квартира полностью (освещение и розетки), от второго был запитан только бойлер. Немного поразмыслив, решил установить на каждую линию в отдельности свое устройство защитного отключения: отдельное УЗО на розетки и отдельное УЗО не водонагреватель. Хотя конечно это немного затратно но все же безопасность превыше всего.

Причем хотелось бы разделить сеть, т.е. подключить на отдельный автомат все розетки в квартире и отдельно освещение. Но для освещения нужно было тянуть отдельный кабель от щитка в квартиру.

Максимум, чтобы получилось сделать, это протянуть отдельный кабель со щитка в квартиру до первой распредкоробки и подключить освещение только в прихожей, в других комнатах подключить освещение от этого кабеля нет возможности, так как в квартире вся проводка замурована в стенах. Поэтому освещение и розетки так и остались сидеть на одном автомате.

Для подключения устройства защитного отключения я выбрал марки IEK серии ВД1-63 с номинальным током 16 А и дифференциальным током 30 мА.

Я уже писал в статье ошибки при подключении УЗО что объединять нули после УЗО нельзя. В щитке подключение выполнено таким образом что фаза идет через автомат, а ноль взят с корпуса щитка. Для подключения УЗО отсоединяем питающий кабель от автоматического выключателя (фазу) и от металлической части щитка (ноль).

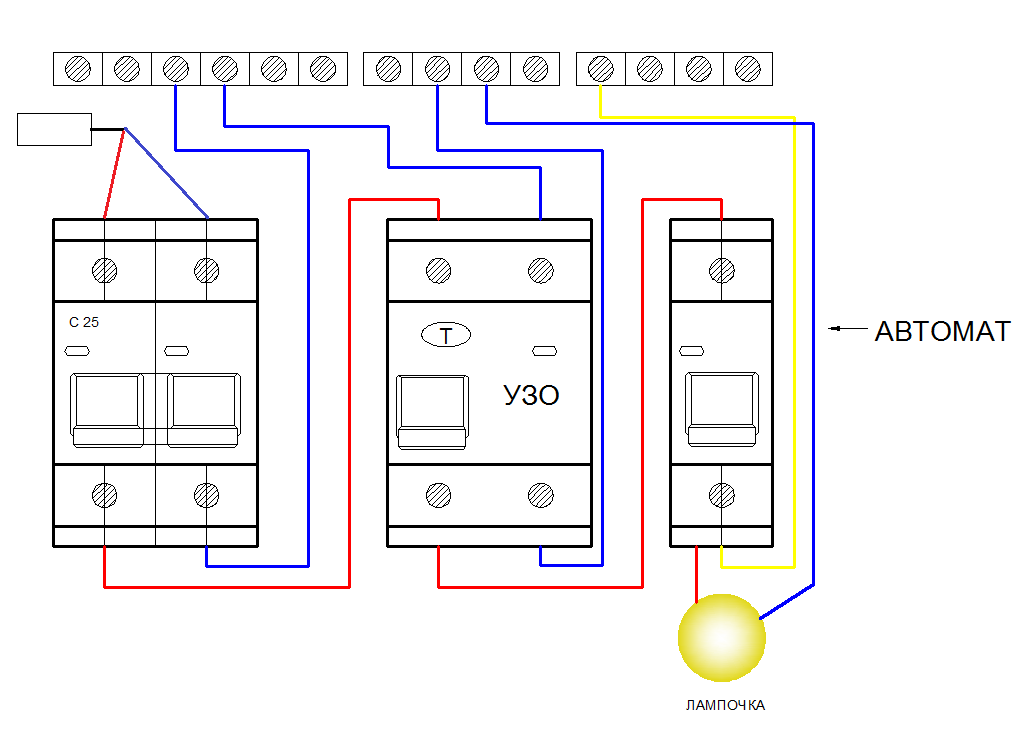

Установив УЗО в щитке приступаем к подключению. На выходные клеммы устройства сразу подключаем фазу и ноль питающего кабеля (на квартиру к одному УЗО, на бойлер ко второму).

На вход «фазной клеммы» устройства защитного отключения заводим фазу от выходной клеммы автоматического выключателя, на вход «нулевой клеммы» берем ноль с общей нулевой шины (корпуса щитка). Таким образом, нулевые проводов, которые вышли с УЗО и идут в квартиру больше не объединяются с нулями других УЗО или общей нулевой шиной (нет связи с корпусом щитка).

Подключение выполнено можно проверить само устройство защитного отключения как оно ведет себя в работе, не будет ли иметь место ложных срабатываний при неправильном подключении. Для этого нужно включить автомат перед устройством защитного отключения и конечно же само устройство, затем создать нагрузку (включить в розетку какой либо прибор). Если отключения не происходит, можно считать, что все подключения выполнены правильно.

Также не забывайте что после подключения дифавтомата или УЗО обязательно нужно проверять их на предмет утечки. Как проверить УЗО на срабатывания в таком случае? Конечно же с помощью кнопки ТЕСТ.

Для этого при включенном устройстве нажимают на кнопку, если при нажатии на кнопку оно сразу отключится — значит исправно. Вот так вот на личном примере я выполнил подключение УЗО без заземления.

Как подключить УЗО в квартире без заземления: разбор схем

Действующие ныне стандарты строительства призваны учитывать значительное количество электрооборудования, оснащающего жильё. Ввиду чего защита владельцев от возможного поражения электрическим током является важным требованием. Одну из главных ролей в организации эффективного барьера играет устройство защитного отключения.

Мы расскажем, как подключить УЗО в квартире без заземления. В представленной нами статье детально описаны проверенные на практике схемы сборки электросетей с защитным механизмом. Самостоятельные домашние мастера у нас найдут инструктаж по сборке.

Содержание статьи:

• Необходимость заземления УЗО
• Как функционирует защитный прибор без «земли»?
• Схемы подключения УЗО без заземления
  • Включение УЗО с расширенной функциональностью
  • Нюансы подключения в частных домовладениях
• Пошаговая инструкция внедрения защиты
• Выводы и полезное видео по теме

Необходимость заземления УЗО

Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.

По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.

Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ

Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.

Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.

Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек

Собственно, если обследовать внимательно сам , на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».

Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.

Как функционирует защитный прибор без «земли»?

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.

Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания

На этом примере легко вывести заключение на тот счёт, что подключать или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к .

Схемы подключения УЗО без заземления

Одним из традиционных схемных решений, где используется защитный прибор УЗО, является вариант установки прибора непосредственно на входе энергоснабжения в структуру объекта. То есть устройство защитного отключения монтируется сразу после счётчика электроэнергии.

Традиционное подключение, характерное для большинства случаев использования устройства защитного отключения на электрических линиях питания в частном секторе

Таким подходом обеспечивается защита электропроводки жилища в полном объёме, а значит, осуществляется контроль токовой утечки любого бытового электроприбора. От электрической сети напряжение подаётся кабелем на устройство, сочетающее в одном корпусе две фазных и две нулевых клеммы (есть также устройства трёхфазные).

Эти две пары клемм разделяются на входные и выходные. Через одну пару проходит фазная линия, через другую нулевая. Завершив разводку по такой схеме, далее устанавливают дополнительные автоматы под каждый вид нагрузки.

Исполнение трёхфазного прибора: 1 – клемма подвода нулевой шины; 2 – значение рабочего тока; 3 – значение допустимых сверхтоков; 4 – значение тока отсечки; 5 – тип прибора; 6 – фазные клеммы; 7 – тестовая клавиша; 8 – индикатор действия; 9 – клавиша взвода

Преимущественной стороной этого схемного решения является экономия на электрооборудовании. Всего лишь установкой одного прибора успешно решается вопрос защиты. Однако с другой стороны, если в домашней сети появляется объект токовой утечки, происходит полное обесточивание жилища.

Для некоторых случаев такая ситуация может стать неподходящей. В какой-то степени снижается комфортная составляющая для владельцев недвижимости. Разрешить подобный недостаток можно при помощи другого схемного решения – более функционального в плане посекционного отключения.

Включение УЗО с расширенной функциональностью

Несколько иное схемное решение, предполагающее на каждую отдельную ветку электроснабжения, позволяет сделать защиту более «мягкой» по отношению к блокировке питания.

Несколько изменённый вариант схемного решения, где используются два (или несколько) защитных прибора. При этом один выступает вводным, остальные промежуточными: 1, 2 – полосы клемм нулевой шины

Здесь используются несколько приборов защиты, в зависимости от количества ответвлений электрической квартирной сети.

К примеру, если существуют два ответвления, схема будет выглядеть следующим раскладом:

1. Монтаж одного УЗО аналогично первому варианту – на входе.
2. Монтаж последующих УЗО после сетевых ответвлений.
3. На каждой линии ответвления защита по количеству потребителей.

При таком построении схемы контроль и отсечка напряжения осуществляются по отношению к отдельной ветке домашней проводки. Поэтому факт токовой утечки, зафиксированный на отдельной линии, приведёт к блокировке только участка сети, на котором подключена пробитая нагрузка. Остальные участки останутся в рабочем состоянии.

Для случая схемной разводки, показанной выше, характерным является увеличение габаритных размеров шкафов управления. Поэтому не всегда такой вариант приемлем для устройства в условиях частных домов

Но при более функциональном решении не обходится без определённых недостатков. Понятно, что с увеличением числа приборов придётся расширять . Увеличение габаритов распределительного щита тоже может стать проблемой для пользователя. К тому же с финансовой стороны выбор применения отмеченной схемы тоже видится не совсем удачным.

Затраты составят практически двойное увеличение по сравнению с первым вариантом. Правда если уже думать о действенной полнофункциональной защите, экономить при этом не рекомендуется.

Нюансы подключения в частных домовладениях

Частные строения отличаются от квартир муниципального жилья существенно. В первую очередь применением оборудования, которое никогда не используется в квартирах. Например, традиционным оборудованием частного хозяйства выступают отопительные электрические системы или электронагревательный модуль бани.

Нередко требуется включение устройства защитной блокировки по цепям питания мощной бытовой техники. Как в этом случае, когда в частном жилом секторе задействован электрический котел. Для такого оборудования земляная шина является обязательной

Для любой из таких систем обязательно требуется ставить защитное отключение, так как это не просто бытовая техника, а достаточно мощное технологическое оборудование. Здесь УЗО является не просто защитой от утечки тока на корпус, но также выполняет функцию противопожарного защитного устройства.

Применительно к подобным проектам часто используется схемное решение по системе «ТТ», обеспечивающее относительную безопасность для случаев утечки токов на корпус оборудования.

Схема «ТТ» для электрических сетей, где используется глухо заземленная нейтраль: 1 – трансформатор с заземленной нейтральной шиной; 2 – ограничительный резистор; 3 – устройство защитного отключения; 4, 5 – секции потребительской нагрузки

Дополнение такой схемы устройством защитной блокировки способствует повышению степени надёжности. Однако система «ТТ» требует наличия заземляющей шины.

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:

1. Подвести к силовой кабель от централизованного интерфейса ввода энергетики в дом.
2. Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
3. Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
4. Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
5. На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
6. На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
7. Подключить главный кабель на зажимах автоматического выключателя ввода.

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно . Для этой операции существует специальная тестовая клавиша на передней панели прибора.

Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Выводы и полезное видео по теме

Этим видеороликом завершается статья о приборах, применяемых в качестве защитных систем электрических сетей, оборудования и пользователей квартир и частных домов. Обзорный материал со всеми тонкостями использования, который непременно пригодится для практики.

Подключать УЗО без заземления в квартирах современного образца не только не рекомендуется, но и запрещено.   Если возникла необходимость в установке оборудования в электрощитке, обязательно обратитесь к мастеру, обслуживающему дом. Все работы относительно наполнения общеквартирного щита должен выполнять квалифицированный специалист.

Расскажите о том, как подключали устройство защитного отключения для прерывания подачи питания в случае возникновения опасной ситуации. Не исключено, что ваши советы будут весьма полезны посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото, задавайте вопросы.

Как подключить УЗО

Любая утечка – нежелательное явление. В нормальном режиме работы электрической системы ток должен протекать только по электрическим цепям относительно фаз и нуля (образно говоря). Результирующий ток относительно земли и будет этой самой утечкой. Может возникнуть в результате пробоя на корпусе, который изначально заземлен, при случайном прикосновении человека к человеку, несущему детали (через тело этого человека будет проходить ток утечки), устаревании проводки и т. д.

Лучшим вариантом подключения УЗО будет максимальная близость к вводу питания. Поскольку разрыв между электросетью и электросчетчиком находится под строгим контролем электроэнергетических организаций, правильнее устанавливать УЗО сразу после счетчика. Это обеспечивает полную защиту от всех видов утечек на землю по всей цепи.

Недостатком при таком подключении УЗО является обесточивание всей электризуемой зоны, проходящей через эту защиту. При критической нежелательности такого явления необходимо установить либо несколько УЗО, либо поставить только на тот участок (на ту цепь), который наиболее значим и важен с точки зрения электробезопасности (хотя электробезопасность нужна везде ).

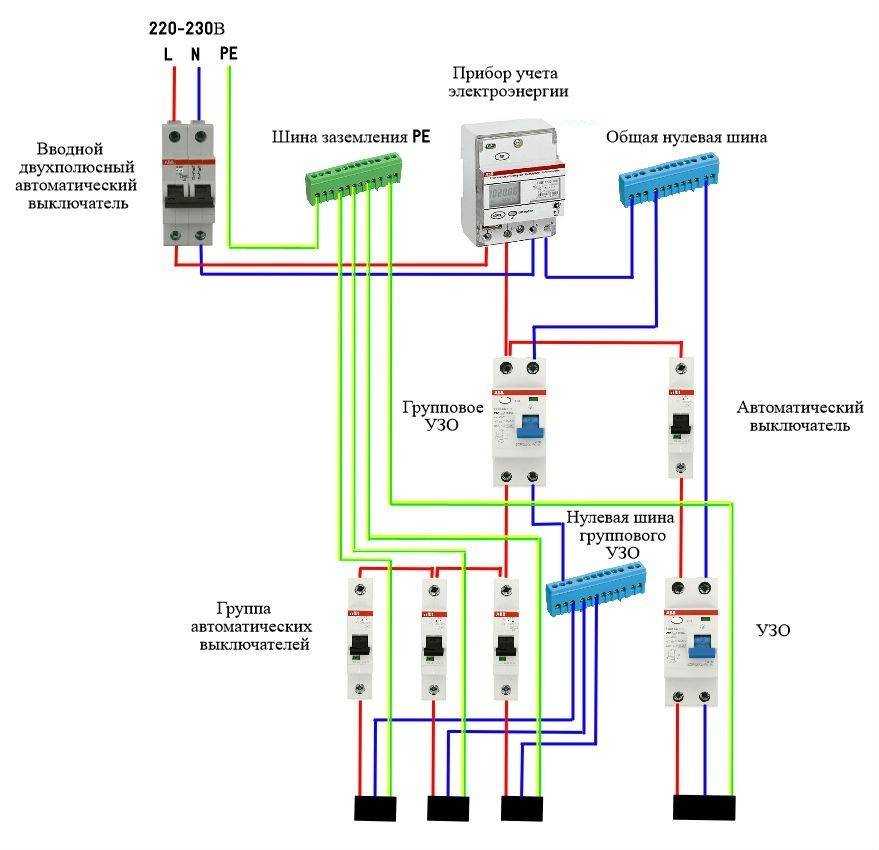

На рисунке представлена ​​схема подключения УЗО , которая чаще всего применяется на практике. С правой стороны представлена ​​общая схема внутреннего устройства этой защиты. И так, УЗО – это устройство защитного отключения или, как его еще называют, «дифференциальная защита». Его основная задача – автоматическое отключение электропитания при возникновении тока утечки на землю.

Схема подключения устройства защитного отключения (УЗО)

Теперь о самом УЗО. Основной принцип работы устройства защитного отключения заключается в контроле разницы тока между нейтральным и фазным проводами. При номинальной работе любого прибора и электрооборудования этой разницы быть не может (то есть сколько тока прошло по фазному проводу, столько же пройдет по нулевому проводу).

Допустим, проводка находится во влажном помещении и в ней имеются повреждения изоляции (трещины). Влага через трещину попадала на токоведущую жилу, тем самым создавая замыкание между этим проводом и землей. В итоге этот самый ток утечки и будет той разницей, на которую должно реагировать УЗО.

Далее ток этой утечки снимался с одной из катушек внутреннего трансформатора и подавался на поляризованное реле. В нем сигнал усиливается, и запускается механизм отключения УЗО. Таким образом, пока не будет найдена и устранена эта самая неисправность проводки, УЗО снова будет выбито на следующем взводе.

Так как любое устройство имеет свойство иногда ломаться, то и УЗО не будет исключением. На этот случай предусмотрена функция тестирования (самодиагностика). На лицевой стороне УЗО есть кнопка проверки. При ее нажатии имитируется этот ток утечки, что приводит к автоматическому срабатыванию и последующему отключению. При подозрении на неисправность устройства дифференциальной защиты или просто для плановой проверки не поленитесь и нажмите на кнопку проверки.

УЗО желательно подключать согласно надписям на корпусе самого УЗО. Как показано на рисунке, устройство имеет контактные нейтрали, соединяющиеся с нулевыми и фазными контактами, которые чаще всего обозначаются цифрами 1 и 2 или L (хотя фазные иногда вообще не обозначаются).

На рисунке представлена ​​схема подключения УЗО для однофазного потребителя, но конечно есть УЗО и трехфазные. Разница только в количестве контактов. Общая суть подключения и работы остается прежней. Нулевой провод прикручиваем к нулевому, и, конечно же, три фазы к трехфазным контактам.

И последнее, что можно сказать об УЗО – их целесообразно устанавливать в тех местах, где необходимо обеспечить высокую электробезопасность. В тех местах, где случайное отключение может привести к нежелательным последствиям, дифференциальную защиту, пожалуй, лучше не ставить. Несмотря на основную задачу УЗО по обеспечению электробезопасности, на практике это часто приносит дополнительные проблемы.

Токи утечки в изношенном электрическом оборудовании являются обычным явлением (пример: старые фонари, которые работают не в зданиях). УЗО очень чувствительно к таким вещам. В результате вы мучаетесь от постоянной работы этого защитного устройства. Придется либо отказаться от УЗО, либо заменить все старое электрооборудование с проводкой на новое. Что дешевле и безопаснее решать вам.

Александр Вирюхалов

Смотрите также по этой теме: Схемы подключения УЗО и дифференциальных автоматов

Полезная информация:Правильная эксплуатация электрооборудования и электропроводки в загородном доме

Разделение PEN-проводника на PE и N по ПУЭ: схема и требования

В нашей прошлой статье были описаны виды заземления, системы электроснабжения и их преимущества. Также была описана современная система снабжения. TN-C-S, у которых PEN-проводник разделен на две отдельные жилы: защитную PE и нулевую N. Они выполняют разную функцию, необходимую для электробезопасности. В этой статье мы хотели бы рассказать вам, где должно выполняться разделение PEN-проводника на PE и N согласно ПУЭ.

• Зачем нужно разделять PEN-проводник
• Как разделить

Зачем нужно разделять PEN-проводник

PEN-проводник — рабочий и защитный нулевой провод, объединенные в один провод. Системы питания, использовавшиеся ранее и называемые TN-C, содержат именно такой проводник, объединяющий ноль и землю. Такая система потенциально опасна и не обеспечивает условий для защиты от поражающих факторов электрического тока при повреждении ПЭН. Если указанный проводник каким-либо образом окажется нерабочим, то электроустановка будет как без исправного нулевого проводника, так и без защитного заземления.

Система TN-C теперь заменена более совершенной системой TN-C-S с точки зрения электробезопасности, или TN-S. Его применение для электропотребителей, присоединяемых к сети 380/220В, содержится в п. 7.1.13 (см. главу 7.1 ПУЭ) В этом же пункте рекомендуется производить отключение жилых и общественных зданий при их реконструкции от низкого напряжения 220 /127 В и системой заземления TN-C на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Если вы живете в старом частном доме или «хрущевке», то вполне вероятно, что тип системы заземления вашего дома TN-C. В многоквартирном доме с PEN-проводником (см. рис. 1) его подключение выполняется поэтажно в общих щитах.

При обрыве PEN-проводника или контакта в распределительном щите, а фаза не отключается, а электроустановка квартиры остается под напряжением, при этом защитный проводник не сработает. На самом деле, при прикосновении к частям оборудования, находящимся под напряжением, человек будет подвергаться воздействию электрического тока и защита не сработает.

В частном доме аналогичное явление можно наблюдать с комбинированным PEN-проводником. Отличие в том, что частный дом может не иметь половиц, а иметь одну открывающуюся панель.

Для подключения к системе заземления всего оборудования, включая защитные контакты в розетках, необходимо заземление TN-C перевести на TN-C-S, то есть разделить PEN-проводник на два независимых провода PE и N

Помимо ПУЭ, требование о разделении комбинированного PEN-проводника на вводе в электроустановки жилых и общественных зданий, коммерческих предприятий, медицинских учреждений, содержится в ГОСТ Р 50571.1-2009 (п. 312.2.1).

Как развести

В жилых домах: частных домах, коттеджах и дачах это необходимо делать в вводных щитах учета к счетчику, а в многоквартирных и других домах это можно делать в ВРУ.

После разделения жилы на N и PE в вводном щитке PEN запрещается их дальнейшее объединение в другом месте электроустановки при энергораспределении. Это требование закреплено в пункте 1.7.131 ПУОС (см. главу 1.7).

Требования ПУЭ также определяют, что при монтаже в месте разделения ПЭН-проводника на нулевой защитный и нулевой рабочий провода необходимо предусматривать отдельные зажимы или ошиновки для соединяемых между собой проводников. PEN-проводник питающей линии должен быть присоединен к клемме или ГЗШ (шина отключения, рис. 2) или нулевой защитной шине.

Если на вводе нет коммутационного аппарата или выключателя, то использование размыкающей шины теряет смысл, так как создает ненужные болтовые соединения, где может ухудшиться контакт.

Таким образом, необходимо иметь две шины для разделения проводника. Одну шину нужно будет использовать для подключения нулевых защитных проводов, вторую – для нулевых рабочих.

При установке обе шины можно соединить между собой с помощью тросовой перемычки. Вводной комбинированный PEN-проводник подключается сначала к шине PE, а затем с этой шины выводится перемычка на шину N.

В соответствии с требованиями ПУЭ (п 1.7.61) при использовании системы TN требуется повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах, используя преимущественно естественное заземление. Сопротивление заземлителя повторного заземления не нормируется.

Если естественных заземлителей нет, то искусственное заземление и соединяется с шиной PE, к которой уже подключен PEN-проводник.

При однофазном и трехфазном вводе принцип разделения проводника одинаков. Отличие в том, что в однофазной системе электроснабжения вводной фазный провод один, а в трехфазной системе три фазных провода.

В новых квартирах с системой заземления TN-C-S разделение объединенной жилы на нулевой рабочий и нулевой защитный выполняется в ГРЩ. От него уже идут два провода отдельно на щит пола и в квартиры, как показано на схеме ниже:

Напоследок рекомендуем посмотреть полезные видео по теме:

Ответ специалиста

Требования к защитным проводникам

Вот и все, что я хотел вам рассказать о том, где должно происходить разделение PEN проводника на PE и N выполняться по правилам ПУЭ.
