Установка домофона – лучшее решение обезопасить свое жилище. Сегодня многие фирмы оказывают подобную услугу, но установить такой прибор можно и самостоятельно. Установить электромагнитный замок своими руками несложно, если четко придерживаться инструкции. Для этого нужна схема подключения домофона с замком и небольшой набор инструментов.

Установка оборудования с электромагнитным замком

Преимущества устройства с электромагнитным замком

Принцип работы обычных замков одинаков. Он основан на выдвижении запорного элемента из основы конструкции. В отличие от таких моделей, домофон с электромагнитным замком открывается посредством нажатия кнопки. Главными преимуществами такой конструкции является то, что его невозможно открыть отмычкой, а управлять можно не выходя из квартиры.

В специализированных торговых точках можно увидеть большой ассортимент такой продукции. Кроме прочих функций они отличаются возможностями электромагнитных замков.

При выборе следует учитывать несколько параметров:

  1. Силу удержания. В зависимости от этой характеристики замок может быть рассчитан на легкие внутренние двери либо тяжелые наружные. В первом случае подключение замка к видеодомофону гарантирует силу удержания до 150кг, во втором – 300–500кг.
  2. Закрытие двери. Согласно этому параметру, если дверь открывается внутрь, замок будет сконструирован несколько иначе, нежели для дверей, открывающихся наружу.
  3. Конструкция. Касаемо этого пункта, изделия могут иметь сдвижной механизм или удерживающий (работа «на отрыв»):
    • В замках сдвигового типа усилие для открытия двери необходимо прикладывать в поперечном направлении. Благодаря такой конструкции механизм можно спрятать внутри дверной коробки.
    • Изделия второго типа более мощные, поэтому подойдут для помещений, требующих более надежной защиты. Кроме того, замки с механизмом «отрыв-разрыв» не имеют движущихся частей, что значительно продлевает срок их службы.

Варианты конструкции электромагнитного замка: удерживающий (слева) и сдвиговый (справа)

  1. Монтаж. По способу установки электромагнитный замок может быть накладным либо врезным. Чаще всего покупают первый вариант. Это обусловлено тем фактом, что его можно поставить как внутри, так и снаружи.

Виды домофонов и их особенности

Есть два типа домофонов, которые успешно можно использовать как в частном доме, так и в многоквартирном здании: цифровые и координатно-матричные. Оба вида показывают высокую надежность, но их подключение несколько отличается.

Цифровые

Внешний вид цифрового домофона

Работа этого устройства заключается в следующем:

  1. Сигнальный звонок передается системой двухпроводной линии.
  2. В ней определяется номер нужной квартиры.
  3. В этом варианте применяются джамперы, передающие сигнал определенному абоненту по витой сетке.

Трубка в каждой квартире имеет микросхемы. К такому контроллеру можно подключить как целиком подъезд, так и только один этаж.

 Устройства с координатно-матричной системой

Внешний вид координатно-матричного домофона

Особенностью этих домофонов является относительная простота монтажа. К координатному прибору связи подключается коммутатор. Именно этот элемент переключает вызов на определенную трубку.

Подключение этого устройства к каждой квартире происходит при помощи двух кабелей. Номера их не повторяются. Связь устанавливается путем передачи сигнала к коммутатору. Затем модулятор обрабатывает полученный сигнал и подключается к нужному кабелю. Далее благодаря реле происходит соединение с квартирой.

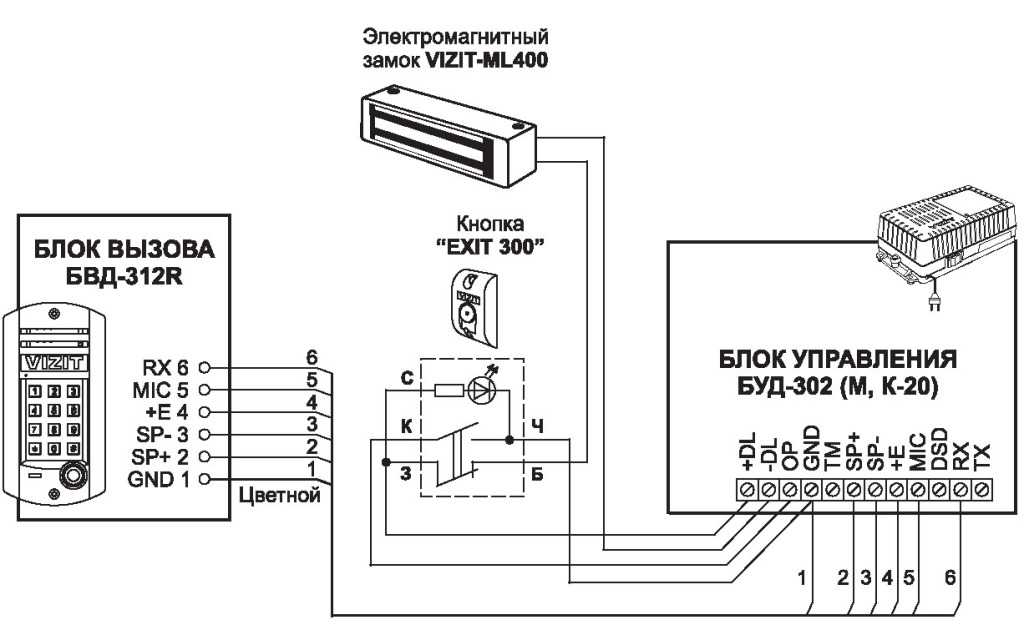

Схема подключения блока вызова домофона

Если сделать соединение неправильно, то нарушится работа не только определенной ветки, но и системы в целом. На схеме видно, как подключается блок управления домофоном.

На рисунке показано, как подключить блок управления домофона

Как своими руками установить домофон с электромагнитным замком

Вызывной аппарат домофона монтируется снаружи и служит для вызова жильца или переговоров. Сам домофон монтируется в квартире и предназначается для ведения диалога с гостем.

Для монтажа потребуется:

  • строительный уровень;
  • кусачки;
  • нож;
  • отвертка;
  • дрель;
  • плоскогубцы;
  • приспособление для зачистки кабеля.

Процесс установки выглядит так:

  1. На первом этапе следует правильно выбрать место для монтажа. Ведь от того, где будет располагаться вызывное устройство, зависит не только удобство эксплуатации, но и угол обзора. Самое оптимальное решение – это разместить прибор на расстоянии полутора метров от пола со стороны открытия двери. Что касается непосредственно домофона, то его можно разместить в любом желаемом месте. Главное, чтобы вызов хорошо было слышно в любой комнате квартиры.
  2. Далее нужно проложить электропроводку. От того насколько качественно будет выполнена эта работа, зависит производительность всего аппарата. Для монтажа можно выбрать один из таких видов кабелей: связевой сигнальный провод, «витую (свитую) пару» либо телефонный. Потребуется около сорока метров такого материала.
  3. Штробирование в подъезде лучше не делать. Углубления в стенах смастерить несложно (хотя и займет много времени), но в случае непредвиденной ситуации довольно непросто выявить проблемный участок. Лучше проводку прикрепить к стенам при помощи фиксирующих элементов. Если в доме проложен силовой кабель с большим напряжением, не стоит рядом прокладывать домофонный провод. Это может стать причиной плохой связи.
  4. Подключение замка к домофону обусловлено параллельной установкой еще одной проводки. В зависимости от схемы присоединения, она может быть обустроена от двери к домофону или вызову. Помимо этого, питание подводится к каждому модулю системы.
  5. Одним из этапов монтажа является установка устройства в квартире. Для этого сначала от двери нужно провести кабель и сделать в стене выводы для соединения. Затем надо определиться с местом для монтажа домофона.
  6. При помощи строительного уровня следует отметить точки для крепежей. В этих местах делаются углубления для дюбелей. Как правило, достаточно всего лишь трех. На них монтируются шурупы, на которые крепится фиксирующая пластина. Далее удаляется лишний кабель, концы зачищаются, прикрепляются к соединительным клеммам и прячутся под корпус домофона. После этого устройство устанавливается на фиксирующую пластину.

Схемы подключения домофона

Существует три способа подключения домофона, замка и других частей системы. Все они достаточно надежны, но обладают разными уровнями монтажа. Рассмотрим их подробнее:

  1. Это самое сложное подключение домофона с электромагнитным замком. Вариант преимущественно используется в многоквартирных подъездах. В этом способе используется много панелей управления. Как следствие, для такой системы дополнительно требуется реле и разветвитель сигнала. Управление происходит благодаря мощному контроллеру.

Схема подключения

  1. Установка в этом случае подразумевает прямое соединение замка, вызывной части и панели управления. Такая схема подключения видеодомофона с электромагнитным замком оптимально подходит для частного дома.

Особенности устройства

  1. Согласно третьей схеме домофон подключается без замка. Связь между наружной и внутренней частями устройства обеспечивается посредством четырех проводов: два из них передают питание, еще два – аудио- и видеосигнал соответственно. Само подключение крайне простое – на каждой из частей устройства находятся четыре контакте, которые необходимо соединить между собой.

Подключение без замка

Любая схема монтажа устройства с электромагнитным замком кажется несложной. Но когда дело доходит до практической реализации, появляются проблемы. Поэтому, если нет наработанной практики подобного монтажа, лучше доверить дело профессионалам.

Как подключить домофон и электромагнитный замок можно увидеть на этом видео.

Как подключить домофон и управлять замком? Что такое БУЗ?

Очень часто комплект домофона берут на подарок, многие заказчики покупают комплект и хотят установить его самостоятельно, а бывает замок на калитку поставили строители, провода вывели, и видеодомофон и панель поставить очень легко, а вот подключить к замку немного сложнее. В сегодняшней статье я расскажу из чего состоит обычный комплект домофона и панели и что такое БУЗ?

Для начала рассмотрим стандартный комплект, который используется, например, на частном доме с калиткой. Предположим, что провода уже проложены и нужно только правильно все подключить. В этом случае комплект будет состоять:

  • Видеодомофон – экран, который расположен внутри помещения. На нем отображается картинка с вызывной панели, то есть видно, кто пришел. С посетителем можно поговорить, а с помощью кнопок, расположенных на домофоне можно открыть калитку, если на ней есть замок и он правильно подключен к системе;

  • Вызывная панель – устройство с камерой, которое расположено снаружи, в нем есть камера и микрофон, чтобы гостя было слышно и видно, а также кнопка, которая инициирует вызов. Также это устройство управляет замком, именно через вызывную панель домофон дает команду на открытие двери;

  • Замок. В сегодняшней статье мы ведем речь об электромеханическом замке. Этот замок – можно открывать с домофона, с помощью ключа с наружи, и нажав на кнопку на корпусе изнутри. Для открытия замка с помощью видеодомофона необходимо подать на него электропитание, чтобы сработал механизм. Именно в этом и кроется подвох, ниже мы рассмотрим две схемы подключения домофона к замку;

Практически все домофоны подключаются к вызывной панели по четырем проводам (имею ввиду четыре отдельных жилы в кабеле), каждый из которых выполняют свою функцию:

  • Передача питания 12 вольт;

  • Передача аудиосигнала;

  • Передача видеосигнала;

  • Общий минус.

Я специально не говорю цвета проводов, потому что у каждого бренда они могут быть разные, очень прошу внимательно читайте описание проводов по цветам, особенно, если домофон и панель разных брендов.

Как я сказал для открытия замка необходимо подать ток на замок. Это можно сделать двумя способами:

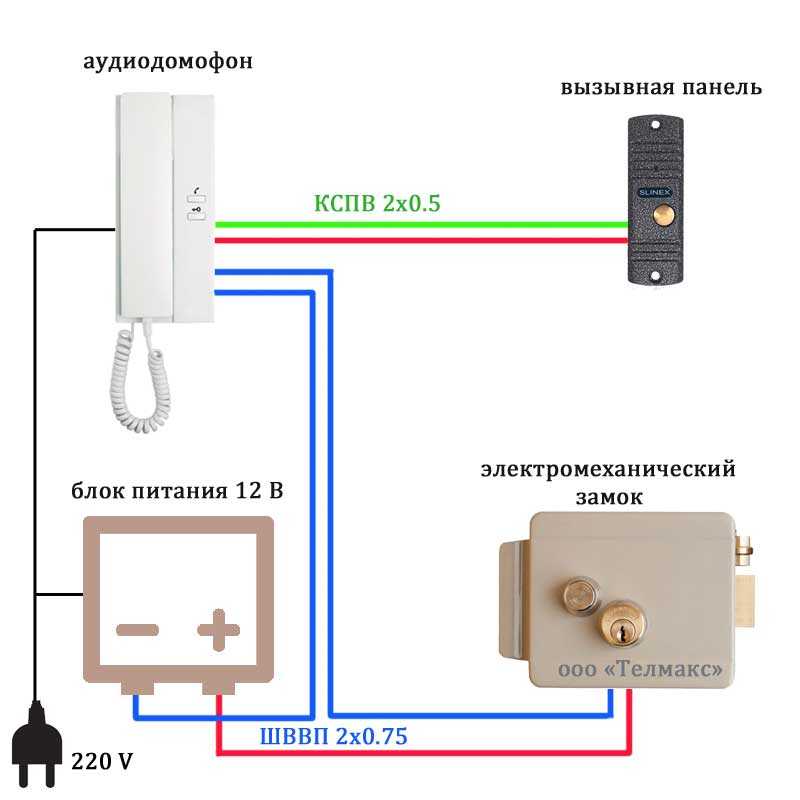

  1. Подключить замок к блоку питания (12 вольт), а с помощью панели управлять «этой подачей», иными словами панель разрешает току попасть в замок. Обратите внимание, что для такой схемы нужны блок питания и дополнительный кабель на замок. В этом случае схема будет следующей:

  2. Подключить замок к панели, при этом используя питание, которое домофон дает на панель. При этом панель также управляет замком. Однако, у панели «не хватит сил», чтобы открыть замок, для этой цели нужен БУЗ. БУЗ (блок управления замком) – это накопитель, который накапливает ток, необходимый для открытия замка. В этом случае не нужно дополнительных проводов и блока питания, что значительно удешевляет затраты.

На картинке я привел пример с Arny BUZ, для других блоков управления замком схема может отличаться, однако со всеми БУЗами есть схема подключения в комплекте. Какой вариант подключения использовать выбирать вам, оба будут работать.

От себя добавлю: если вы не умеете читать электрические схемы, или у вас мало времени, просто обратитесь к нашим специалистам, и они быстро подберут нужное решение, или сделают монтаж.

Подключение домофона к дверному замку
