Подключение розетки 380 вольт схема: Как подключить розетку 380 вольт

Содержание

Как правильно подключить розетку на 380 вольт

Содержание

Как правильно подключить трехфазную розетку
Подключение розетки 380, общее руководство
Подключение РС 32
Подключение 115 (125) 3Р+РЕ+N

Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.

Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил. Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования.

Как правильно подключить трехфазную розетку

Перед тем как приобрести разъем, необходимо убедиться, что он соответствует вилке электрического прибора. При необходимости возможно заменить вилку электроприбора.

Важно! При покупке необходимо обратить вазъемана 380 внимание на величину тока, на которую рассчитан разъем. Она должна быть больше или в крайнем случае равна току, который потребляет подключаемое электрооборудование.

Подробнее о выборе разъемов и вилок на видео

Подключение розетки 380, общее руководство

Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

Подключение РС 32

РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).

К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.

На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.

К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.

Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.

Подключение 115 (125) 3Р+РЕ+N

Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.

Фазные проводники подключаются на контакты L1, L2, L3.

К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.

Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.

Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.

Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме. Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE.

Внимание! Перед подачей электроэнергии тщательно проверить все подключения. После включения проверить отсутствие фазного напряжения на корпусе при помощи фазоиндикатора или мультиметра. Затем измерить напряжение между фазами на магнитном пускателе или клеммнике в самом приборе. При правильном соединении, межфазное напряжение должно иметь значение 380 В.

Как правильно установить варочную панель в столешницу
Как установить инфракрасный обогреватель самостоятельно
Как подключить кондиционер к электросети самому
Подключение телефонной розетки rj11, схема

схемы и особенности подключения розеток с 3, 4, 5 контактами от щитка + виды и характеристики розеток

Автор обзора: Энергоаудит проект RT

Трёхфазные розетки с вилками нередко присутствуют во многих домах с электроплитами советских построек. Профессиональное оборудование: нагреватели, электромоторы, станки и остальная техника, требующая подключения трёх фаз имеет много разновидностей.

В обычной жизни человек редко испытывает необходимость в подключении к напряжению 380 Вольт. Всё же в дома с множеством квартир подведено указанное напряжение.

Во многих местах проживания хозяину может понадобиться подключение к сетям 380 Вольт. В дальнейшем описании будет рассказано о разновидностях розеток, как подключить розетку 380 Вольт своими руками.

Разновидности розеток
Методы подключения розеток
Сети с четырьмя и пятью проводами
Подключение силовой розетки
Схема подсоединения
Фото подключения розетки на 380 вольт

Разновидности розеток

Рассмотрим известные виды розеток на 380 Вольт? Соединения данных розеток различаются по форме, методу крепежа и наличию контактов. Розетка часто содержит от 3 до 5 включений.

В государствах СНГ применяется трёх фазное напряжение с 380 Вольт. В обычной квартире применяется 220 Вольт.

Данный показатель получается путём соединения одной из трёх фаз с проводком нуль. Для подсоединения розетки для промышленности на 380 Вольт, нужно совместить две фазы с нулём. Такой принцип подключения используется в привычной электроплите.

Известны стандарты силовых разъёмов:

2P+PE – применяются 2 фазы и единственный контакт с заземлением;
3P+PE – три силовых кабеля и один с заземлением;
3P+N – 3 силовых контакта с одним нулевым;
3P+PE+N – 3 фазы, 1 земля с нулём.

Соединения различаются, как по числу контактов, так и по построению корпуса. Имеется кабельная структура, предназначенная для подключения переносных приборов. Фланцевые распределители произведены с крепежом, с возможностью монтировать прямиком в стену либо под углом.

Ещё один тип – накладные модели. Отдельные корпуса снабжены добавочным защищающим колпаком. Есть модели с показателем защиты от жидкости: IP20, IP 44, IP 67; на 16, 32 и 63 ампера.

На фото розетки на 380 Вольт можно разглядеть их отличия и особенности.

Важно учесть: розетка на 380 В, представляется конструкцией высокой опасности, так что каждые подведения к ней должны осуществляться специалистами, все подсоединяемые агрегаты советуется заземлять, а на питающую линию к розетке следует установить добавочное устройство, обеспечивающее защиту пользователя от нанесения вреда электричеством. Это может быть дифференциальный автомат.

Методы подключения розеток

Основой каждого соединения считается кабель. Стоит выбрать верное сечение, требуемое по размеру и которое сможет выстоять с определённой нагрузкой.

В согласии с ГОСТом для розеточного напряжения в 380 Вольт с силой тока 16 А, хватит провода с профилем 1,5-4 мм.
Вилочный кабель должен создаваться минимально от 1,5 до 2,5 мм. Толщина заземляющего провода равна 6 мм.

Устанавливая соединительные элементы стоит прислушаться к предписанию: подающий кабель – является розеткой, а принимающий вилкой. Делая очистку проводов не стоит обламывать или запутывать токонесущие жилы. Когда вырисовывается сплошная поверхность кабеля, он станет меньше нагреваться и лучше передаваться ток.

Сети с четырьмя и пятью проводами

Монтаж проводов берёт начало с разборки корпуса. Коммутирующая розетка на 380 Вольт обладает 4 контактами, 3 из них – это фаза. Около контактов требуется отыскать надписи L1, L2, L3 и вольным путём подсоединить к ним 3 провода с фазой. Дальше нужно отыскать нулевой проводок и прижать его в клемме, обозначенной буквой N;
Для подсоединения разъёма с пятью контактами применяется схема похожая на предыдущую. Обозначение около контактов такое же L1, L2, L3. Фаза – N это нуль и PE – заземление. Включение земли потребует добавочный прибор – автомат УЗО. Такая связка поможет не допустить удара током, когда корпус или DIN рейка окажутся под электричеством.

Включение проводится, как с подключением УЗО, так и без него. Важно чтобы присутствовал провод заземления. Подключение выполняется симметрично, так что совмещение силовых кабелей выполняется в любом порядке.

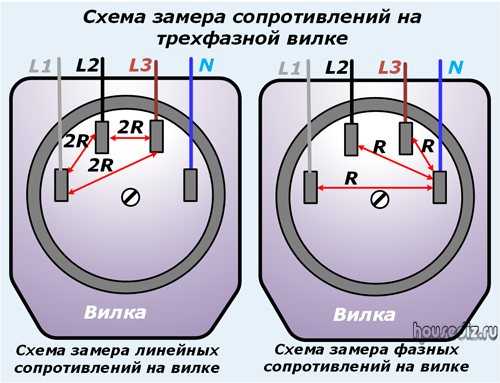

В окончание установочных работ нужно выполнить проверку насчёт правильности подключения соединения и исправить недоработки.

Подключение силовой розетки

Подключение силовой розетки своими руками выполняется по установленным правилам:

Выключается ток на линии, где будет производиться рабочая процедура. Стоит убедиться в отсутствии тока с помощью мультиметра или отвёртки с фазным индикатором;
На клеммы с маркерами L1, L2, L3 присоединяются три разные фазы. Распорядок подключения фаз играет важную роль, когда к розетке станут подключать электродвигатель (когда нужно изменять направление его верчения, изменить местами произвольные две фазы автомата либо пускателя с магнитом). В других ситуациях распорядок подведения фаз произвольный;
Подсоединить на контакт земля или RE – это защитный проводник с заземлением;
На клемму с пометкой N присоединяется нулевой провод.

На территории России большее распространение получили 4-5 контактные розетки и разъёмы марок РС 32, 115. Заграничные аналогии стоит монтировать при надлежащих вилках электроприборов или ради красивого интерьера.

Схема подсоединения

Сейчас рассмотрим введение проводов к клеммам внутреннего механизма вилки абб на 380 Вольт.

Здесь схема для подключения розетки с помощью контактных штырей представляется следующей:

Присоединять провода к зажимам вилки механизма следует в соответствии с маркировкой указанной на них;

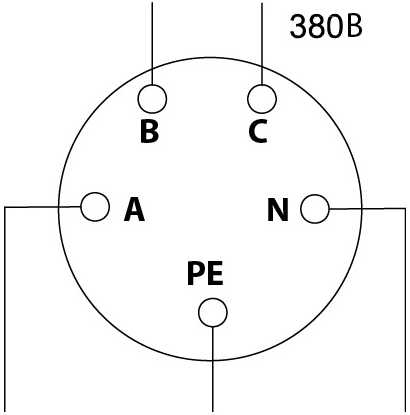

Делается вхождение проводов к трёхфазной вилке по схеме. Клемма с нулём оставляется с пустотой. Для прочих агрегатов, где нуль необходим для работы, подсоединяются все провода;
Очищенные края жил вкладываются в клеммные колодки и завинчиваются крепёжными винтами;
Проверяются надёжность и безопасность креплений, а затем собирается силовой штепсель;
Первоочередным делом навинчивается на розеточный механизм корпус, обеспечивающий защиту для контактов;
Потом на корпус навинчивается кабельный вход с зажимом.

Устройство такого штепселя или кабельного зажима сделано так, что, чем сильнее его завинчивают тем намного прочнее закрепляется кабель в розетке.

Это позволит подсоединять вилки с 380 Вольтами к оборудованию с кабелями питания разного сечения. Прочно прижатый в штепселе кабель, послужит защитой от непроизвольного освобождения проводов из розетки.

Фото подключения розетки на 380 вольт

обозначение, маркировка, подключение от розетки 220В

Силовые розетки мощностью 380В активно используются в промышленности и строительстве. Конструкция выдерживает как механические, так и электрические нагрузки. Удобные крепления предотвращают короткие замыкания и выход оборудования из строя. Уникальные возможности, простота подключения и безопасная эксплуатация – основные преимущества этого продукта. Главное правильно подключить розетку на 380 вольт.

Содержание

Особенности розетки 380В
Типы сокетов
Маркировка
Методы подключения
четырехпроводные сети
Пятипроводные сети
Соединение трехфазных сокетов
Целевые выходы

Главный сокет 380V

Power Cocket Socket Socket Socket Striecary stockary stocker stockary stocker stockary stockel stocker stocker stockel stockel stockel stockel stockel stockel stockel

. Разъемы силового кабеля 380 вольт
рассчитаны на суровые условия. Промышленная вилка и усиленная розетка на 380 В защищены прочным корпусом, выдерживающим незначительные удары. Простота соединения, прочный пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или при проведении строительных работ. К продукции предъявляются повышенные требования безопасности.
Контакты имеют большую площадь контакта, что снижает нагрузку и исключает возможный перегрев. Каждый компенсатор натяжения закреплен винтовым соединением, которое удерживает провод на месте. Медная конструкция устойчива к коррозии, а также устойчива к образованию оксидной пленки.
Зажим надежно удерживает кабель, предотвращая его обрыв. Специальные канавки обеспечивают прочное соединение и исключают люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного соединения, что предотвращает короткие замыкания.
При высоком напряжении возрастает риск дугового разряда. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно останавливать подачу питания перед удалением. Решение снижает риск поломки оборудования или ожогов кожи.
Пластик устойчив к перегреву, негорюч и способен выдерживать прямые солнечные лучи. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.
Электрическая розетка на 380 вольт изготовлена в соответствии со стандартом IP 44 или IP67.

Типы розеток

Силовые разъемы различаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 соединений. Чтобы понять разницу, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением 380В. Стандартная квартира использует 220В. Этот показатель можно получить, соединив одну из трех фаз нулевым проводом. Для подключения промышленной розетки на 380 вольт достаточно соединить две фазы и нулевой провод. Аналогичный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов разъемов питания:

2P + PE — используются две фазы и один заземляющий контакт;
3P + PE — 3 силовых кабеля и один с заземлением;
3P+PE+N — 3 фазы, одна земля и ноль;
3P+N — три силовых контакта и один нулевой.

Розетка 380В 2П+ЗЗ Розетка 380 3П+ЗЗ Розетка 3П+ЗЗ+Н Вилка 380 3П+Н

Штыревые соединения отличаются не только количеством контактов, но и строением корпуса. Существуют кабельные конструкции для подключения портативных устройств. Фланцевые выключатели изготавливаются с креплением, которое может быть встроено прямо в стену или под углом. Последний тип – накладные розетки. Некоторые корпуса снабжены дополнительным защитным колпачком.

Маркировка

Буква Р обозначает силовой или фазный проводник, N — нулевой, а обозначение РЕ указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют, чтобы фаза была обозначена бордовым, красным или коричневым цветом, ноль – синим или голубым оттенком. Земля окрашена в два цвета — желтый и зеленый.

Помимо напряжения на корпусе указан максимально допустимый ток. Промышленная розетка 380В способна выдержать 16А, что приемлемо для обычной сети. Для более мощных соединений используются соединения на 32, 63 и 125 ампер. Во избежание перегрева и возгорания важно заранее проверить силу тока блока питания.

Также маркировка может указывать на степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от брызг воды и частиц пыли. Нередко такие корпуса оснащаются защитой сверху.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет выполнять соединения в помещении или на улице с повышенной влажностью.

Способы подключения

Кабель силовой ВВГнг(А)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать техникой безопасности и правилами подключения.

Основой любого соединения является кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. По ГОСТу для розетки с напряжением 380В и силой тока 16 А достаточно провода сечением от 1,5 до 4 мм. Штепсельный кабель должен быть не менее 1,5 мм и не более 2,5 мм. Толщина заземляющего провода должна быть 6 мм.

При сборке коммутационных элементов важно соблюдать правило: питающий кабель — розетка, приемный кабель — вилка. При зачистке провода нельзя обрывать или запутывать провод. Чем равномернее контактный участок кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводки начинается с разборки корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фазные. Возле контактов нужно найти обозначения L1 L2 L3 и подключить к ним трехфазные провода в произвольном порядке. Далее необходимо найти нулевой провод и зажать его на клемме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема, аналогичная предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с землей. Наличие земли требует наличия дополнительного элемента цепи – автоматического выключателя УЗО. Этот комплект предотвратит поражение электрическим током, если шасси или монтажная рейка находятся под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без него. Все зависит от наличия кабеля защитного заземления. Соединение симметричное, поэтому порядок подключения силовых кабелей произвольный. По окончании монтажных работ проверьте правильность подключения и исправьте ошибки.

Проверка розеток

Перед эксплуатацией важно произвести проверку, которая состоит из четырех основных пунктов:

Визуальный осмотр на возможные физические дефекты корпуса.
При наличии мегомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
Устройство инициирует короткое замыкание для проверки правильности подключения.
Измерение линейного и фазного напряжения на холостом ходу.

При испытании рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. Напоследок еще раз проверьте корректность и качество подключения. Плохо затянутый контакт перегреется и выйдет из строя, повредив корпус.

Если цепь разомкнута, может возникнуть дуга, создающая опасность для жизни и опасность поломки. Чтобы избежать этого явления, всегда отключайте питание перед демонтажем. В более дорогих версиях есть пулемет.

Во время работы провода нагреваются и расширяются. В результате резьбовые соединения ослабевают, что приводит к ухудшению контакта. Каждый год необходимо проводить протяжку всех проводов.

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от столба электросети до трехфазного счетчика электроэнергии и трехфазного распределительного щита. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по подключению:

Монтаж трехфазной электропроводки в многоэтажном здании
Установка однофазной электропроводки в доме – NEC и IEC
Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , FUSES, Spekinges ETC используются AS AS AS AS AS AS ASTERCE DEVICES в DBERES, DB, FINATE SUBERIT . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (трехфазная, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, трехпроводная). 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

- Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
- Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

Как подключить комбинированный выключатель и розетку GFCI
Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

Three Hots (3-Lines) = 208V- 3-Φ
Three Hots (3 линии) — высокий ответвление треугольником = 240 В — 3-Φ
Три выхода (3 линии) — треугольник = 480 В — 3-Φ
Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

Горячее к нейтральному = 120 В – 1-Φ
Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
Две горячие = 240 В – 1-Φ (расщепленная фаза)
Горячее к нейтральному — звезда = 277 В — 1-Φ
2 контакта + нейтраль – звезда = 480 В – 1-Φ
Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

- L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
- L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
- L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью доступно дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В»-NEC-US

Delta (120 В, 208 В и 240 В)

3-PHASE)

3-PHASE) Уровни однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) следуют та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

Межфазное напряжение = 400 В
Любая фаза к нейтрали = 230 В – (1-Φ)
Между тремя фазами = 400 В – (3-Φ)

Т.е.

L ₁ до L ₂ = 400 В – (3 фазы)
L ₂ до L ₃ = 400 В – (3 фазы)
L ₃ – L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

Фаза к нейтрали = 230 В

т. е.

L ₁ до N = 230 В – (1-фазный)
L ₂ до N = 230 В – (1-фазный)
L ₃ до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — Великобритания и ЕС

- Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
- Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электроустановочные изделия для подключения трехфазного питания в доме.

Трехфазный счетчик энергии: 1 №
Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
Однополюсный, 20 А, автоматический выключатель: 6 №
Однополюсный, 16 А (20 А в США): MCB: 3 №
Однополюсный, 10 А (15 А в США): MCB: 6 №
Корпуса распределительных щитов: 3 шт.
Шинная перемычка для подключения нейтрального кабеля
Медные полосы для общего соединения MCB: 3 шт. (сегмент медной шины)
Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам ( R , Y , B ) от трехфазного счетчика энергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
Теперь соедините УЗО от DP с фазой (линии) и соответствующим нейтральным соединением. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рис. ниже.
Выполните те же действия для всех трех распределительных щитов в разных комнатах и зонах.

Нажмите на изображение, чтобы увеличить

Рис. – Схема монтажа трехфазной электропроводки

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный блок потребления или вспомогательный щит, прочитайте предыдущие опубликованные сообщения об однофазных схемах электропроводки. .

Похожие сообщения:

- Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
- Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки — US — NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на изображение, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

Нажмите на изображение, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Щелкните изображение, чтобы увеличить его

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

Похожие сообщения:

Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Схемы монтажа трехфазной электропроводки – Великобритания, ЕС – IEC

Щелкните изображение, чтобы увеличить0002 Примечание. Для схем проводки NEC и IEC можно использовать одно и то же описание и детали, указанные для общего рис. 1 выше. для увеличения

Трехфазный, 400 В, разводка распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

Нажмите на изображение, чтобы увеличить 3-Φ и 1-Φ нагрузок

Щелкните изображение, чтобы увеличить его

Три фазы, 400 В, типовая проводка распределительного щита с УЗО для 3-х цепей нагрузки

Щелкните изображение, чтобы увеличить Цепи нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Электропроводка распределительного щита с УЗО
Электропроводка распределительного щита без УЗО

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

Как подключить и установить электрическую розетку?
Как подключить комбинированный выключатель и розетку?

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

Подключение трехфазной нагрузки, 400 В, и автоматических выключателей с УЗО и ВДТ в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

Электропроводка Типичные трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

Схема электропроводки на лестнице. Как управлять лампой с двух мест?
Схема электропроводки в коридоре — электропроводка в коридоре с использованием двухпозиционных переключателей

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилом/коммерческом районе.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Похожие сообщения:

Как подключить автоматический выключатель GFCI?
Как подключить выключатель AFCI?

Общие меры предосторожности и Инструкции

Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
Всегда используйте кабель и провод подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.
