Радиомодуль стандарта nanoNET с интерфейсом USB

Проблемы с зарядкой по USB обычно появляются при использовании постороннего не родного зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться.

Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще. К примеру, некоторые планшеты снабжены отдельным круглым гнездом для подключения зарядного устройства ЗУ. Придётся искать ЗУ подходящей мощности. Это связано с тем, что перед тем как позволить себе заряжаться, некоторые мобильные устройства замеряют напряжения на 2 и 3 контактах USB и по этим напряжениям определяет тип зарядного порта. А некоторые — просто проверяют наличие перемычки между контактами 2 и 3 или ещё и контролируют потенциал этой связки.

Если гаджет не рассчитан на подключение к данному типу зарядного порта или тип порта не определён, то зарядное устройство будет отвергнуто. Практическая сторона вопроса заключается в том, чтобы гаджет увидел нужные ему напряжения на контактах 2 и 3, а это обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства.

В конце статьи приводится чертёж различных типов зарядного порта без привязки к моделям гаджетов с указанием напряжений на контактах 2 и 3.

Там же указано, какими сопротивлениями этого можно добиться. А прямо сейчас мы посмотрим, чего ждут определённые модели гаджетов от порта зарядного устройства.

Эту же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого ему требуется повышенное напряжение заряда, а именно — 5,3 вольта. При этом плюс паяете на 1 контакт, а минус — на 5-й последний. От этого же порта охотно заряжается планшет Freelander PX1. Если вы случайно перепутаете местами Белую и Зеленую жилу, то ничего страшного не произойдет Windows скажет что USB устройство неопознано Просто поменяйте их местами Либо к сгоранию USB разъема в целом на компьютере или в iДевайсе Разъемы состоят из двух склеенных пластиковых половинок Внутри располагается 4-х жильный кабель жилы обычно Красного, Белого, Зеленого и Синего, либо Черного цвета и сам разъем В домашних условиях при наличии инструмента не составляет труда аккуратно вскрыть разъем и произвести пайку. .

После обе половинки склеиваются суперклеем С левой стороны разъема видим 3 контакта друг за другом, и один контакт посередине Итак, слева направо:. Может конечно китайцы на заводе сами перепутали жилы Поэтому совет: перед пайкой прозвоните тестером и убедитесь, что цвет кабелей совпадает с описанным выше!!! После пайки контакты должны звониться соответственно рисунку ниже!!!

Еще совет: каждая жила внутри кабеля — многожильная Чем больше проводков вы сохраните при зачистке кабеля, тем меньше будет глючить iTunes, синхронизация, перенос покупок, резервная копия и рестор Без резистора аппарат заряжается не до полной победы. На рисунке выше показаны отличия обычного кабеля вверху от кабеля OTG внизу. Чтобы перевести телефон в режим OTG, нужно замкнуть контакты 4 и 5.

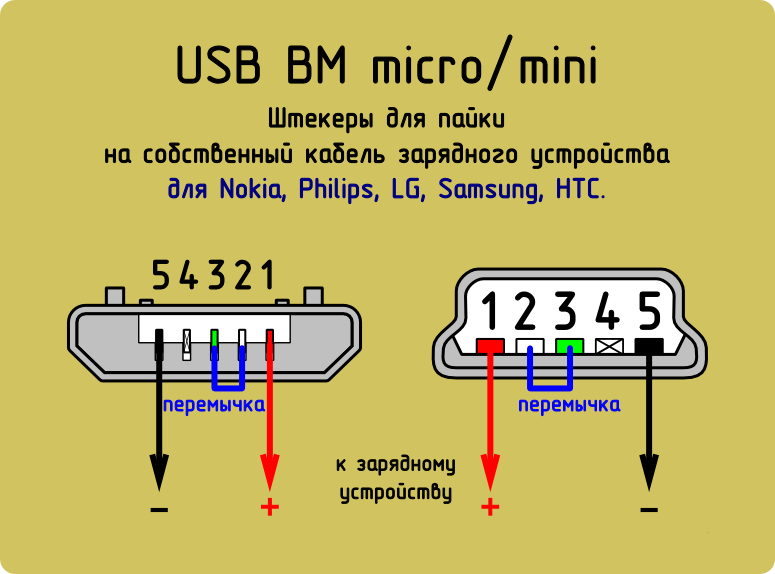

Вы можете их соединить навсегда, спаяв вместе, или подключить к ним 2 провода, вывести их наружу и подсоединить к микровыключателю. С использованием выключателя можно переключать кабель из обычного состояния в режим OTG, когда это нужно. В этом случае на противоположной стороне кабеля нужно параллельно коннектору Type A Male запаять коннектор Type A Female. Можно также сделать маленький переходник с двумя коннекторами Type A Female, чтобы его можно было подключить на противоположной стороне кабеля.

Если Вы решили замкнуть контакты 4 и 5 постоянно, то нужно на противоположной стороне заменить коннектор Type A Male на коннектор Type A Female, чтобы он подходил для подключения устройства USB. Если Вам повезет, и Вы найдете коннекторы в магазине радиотоваров, то самодельный кабель можно изготовить по цене порядка 1 доллара. Распиновка этих гнёзд приведена ниже. Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты.

Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм:. Отдельная тема — зарядка планшетов. Ведь даже USB 3. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано. Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник:.

Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление Ом нужно ставить перемычку, сопротивление которой не должно превышать те самые Ом. В принципе, если человек это прочитал, то даже пусть он не понял всех деталей это и не обязательно , то как минимум, у него должно наступить понимание того, что проблема в отсутствии зарядки либо же медленной зарядки, либо же в настолько медленной, что гаджет разряжается быстрее, чем заряжается , может быть вызвана следующими причинами:.

Блок питания зарядки выдает слишком маленькую мощность. У некоторых производителей этот 5-й контакт также задействован для идентификации зарядки. Здесь чаще это спрятано внутри провода питания. Поэтому, например, в случае использования автомобильной зарядки, выгоднее использовать максимально короткий провод от зарядки к гаджету. Увидел вопрос — почему смартфон Samsung от родной зарядки заряжается значительно быстрее, чем от неродной, хотя параметры на них написаны одинаковые: 5 В, 2,1 А?

Краткий ответ: потому что неродная не заточена спаявшим её китайцем на информирование смартфона о своих параметрах. Исторически USB придумали во времена, когда смартфонов ещё не было, телефоны заряжались каждый от своего собственного фирменного зарядника, а с компьютером соединялись либо по дико медленному и неудобному инфракрасному порту, либо через фирменный кабель в COM-порт позже, когда появились USB-кабели, долгое время они просто имели внутри микросхему транслятора USB-RS Впрочем, чаще всего телефоны тогда с компьютером вообще не соединялись, да.

Соответственно, правила подключения нагрузки к USB исходили из того, что эта нагрузка потребляет мощность для какой-то своей текущей, сиюминутной деятельности. То есть, как только её отключили — эта деятельность прекратилась; ни о какой зарядке аккумуляторов речи не шло. В результате, согласно спецификациям USB, подключение устройства должно происходить так:. После активации шины обнаружения хостом устройства и начала обмена данными устройство имеет право потреблять до мА.

Далее устройство должно выполнить инициализацию и передать хосту своё описание, в частности, дескриптор bMaxPower, в котором указано, сколько устройство хочет потреблять. Далее устройство имеет право потреблять от хоста некоторую мощность только в случае, если хост такое потребление подтвердил.

В спецификациях USB прописалось число мА. Потом появились смартфоны, телефоны, плееры, планшеты и чёрт в ступе с разъёмом USB, от которого всё это многообразие логично было и заряжать. Для зарядки нам не надо в общем-то ничего, кроме напряжения, поэтому далее появились блоки питания с разъёмом USB, такую зарядку обеспечивающие. Но тут возникла проблема: как устройство поймёт, что оно подключено к блоку питания?

Просто по наличию напряжения — нельзя: тогда оно будет считать таким же блоком питания и порт USB в компьютере, и будет потреблять от него свои мА, даже не получив на это разрешения понятно, что на практике многие устройства так и делали, но вообще-то это — нарушение спецификаций USB.

Вставлять в каждый зарядник микроконтроллер, который будет проводить полную инициализацию подключённого устройства? И если видит ЗУ — то врубает зарядку без раздумий, если видит хост — начинает процедуру инициализации. Поэтому разные производители делали это по-разному. Мощности устройств и ёмкости их аккумуляторов росли, соответственно, зарядка током мА стала занимать всё больше времени.

Ток захотелось поднять. Но, опять же, как устройство будет понимать, что от этого ЗУ можно брать больше мА? Потому что если не будет — то оно просто будет перегружать вплоть до выхода из строя все ЗУ, рассчитанные на мА максимум а таковых в тот момент было подавляющее большинство. Ну и так далее, и тому подобное. К сожалению, никакого общепринятого стандарта на способ кодирования нагрузочной способности ЗУ не существует по сию пору. Из этого следует, что у разных производителей способы кодирования отличаются, и техника одного производителя может не понимать ЗУ другого.

В лёгком и наиболее частом случае устройство, не опознавшее мощность ЗУ, просто будет заряжаться от него в безопасном режиме — мА, и время зарядки значительно увеличится по сравнению с родным ЗУ, которое опознаётся правильно. В тяжёлом случае устройство вообще не поймёт, что перед ним ЗУ, и будет пытаться инициализировать порт так, как будто оно воткнуто в полноценный USB-хост так как ему никто не ответит — зарядка просто не пойдёт.

В смешном случае устройство решит, что ваше ЗУ способно на большее, чем оно способно на самом деле, и либо убьёт его, либо вгонит в защиту.

Соответственно, если вы покупаете либо родное ЗУ, либо ЗУ пристойного производителя, официально заявленное как совместимое с вашим смартфоном плеером, планшетом, Tesla Model S или что у вас там будет заряжаться , то вы получаете гарантированную зарядку на той скорости, которую физически может позволить ЗУ и устройство.

Если вы покупаете ЗУ, предназначенное для другого устройства, или китайское изделие, предназначенное неизвестно для чего, то во многих случаях вы получаете зарядку током мА независимо от того, что написано на этикетке ЗУ. Короткий вывод: хотите гарантированной работы — покупайте аксессуары, для которых работа гарантируется!

К сожалению, хотя он официально разрешает порты зарядки с током до 1,5 А, в объективной реальности он мало что меняет. Зарядка либо сгорит, либо выключится. В результате производителям и устройств, и зарядок пока что нет никакого резона переходить на стандарт USB Battery Charging — удобнее для всех, включая пользователей, спокойно соблюдать статус кво. С яблоками надо аккуратнее быть. Купил я как-то по запросу друзей китайских кабелей им. Так во первых кабели эти померли все за год.

Во вторых утащили за собой аккумуляторы устройств. Других причин умирания акумов в двух в разное время и место купленных айфонах у разных людей мы не придумали.

Оба держать стали минут по полчаса. Не думаю :. Это называется не аккумуляторы, а подгоревшие контакты или контроллер питания, стар или как его там. Возможно, схема для айфона невалидна уже, так как по собранному варианту 6S всё равно крякает, что ему подсунули не то зарядное not supported.

Распайка USB

Посетители ресурса часто просят разместить схему распайки переходника с ЮЗБ на ком — распайка переходника usb — to — com, или как это я делал лично несколько лет назад — ищут ноутбук c rs портом gjhnjv com — по сколько-нибудь адекватной цене. Здесь скажу так: ручная пайка переходника c USB на com rs не целесообразна. Как с точки зрения себестоимости, так и затраченного времени. В Интернете в свободном доступе несколько принципиальных схем таких переходников. Но по себестоимости деталей, необходимости свободного чтения схем — обозначений, а в состав печатной платы нормального переходника входит порядка сотни таких элементов. И просто опыта работы с паяльником…. Стоит так же сказать что, как правило, самодельные конструкции переходники с юзби на ком — схемы распайки usb на rs получаются достаточно громоздкие в раза большими по объему, чем продающие в магазине.

Схема оптимизированной защиты USB порта Схема оптимизированной Для защиты линии питания нет смысла использовать ограничитель ЭСР.

Распиновка разъёмов USB 2.0

Проблемы с зарядкой по USB обычно появляются при использовании постороннего не родного зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще. К примеру, некоторые планшеты снабжены отдельным круглым гнездом для подключения зарядного устройства ЗУ. Придётся искать ЗУ подходящей мощности. Это связано с тем, что перед тем как позволить себе заряжаться, некоторые мобильные устройства замеряют напряжения на 2 и 3 контактах USB и по этим напряжениям определяет тип зарядного порта. А некоторые — просто проверяют наличие перемычки между контактами 2 и 3 или ещё и контролируют потенциал этой связки. Если гаджет не рассчитан на подключение к данному типу зарядного порта или тип порта не определён, то зарядное устройство будет отвергнуто.

Имеет ли каждый USB-порт на материнской плате независимую величину силы тока?

Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон.

Есть проблема с питанием 3G модема, через длинный кабель модем стабильно отваливается от роутера, поэтому нужно дополнительное питание.

Подключаем питание к USB-концентратору

Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел. Предыдущее посещение: менее минуты назад Текущее время: 11 окт , Правила форума Посмотреть правила форума. Добавлено: 24 апр ,

Полигон призраков

Если компьютер отказывается реагировать на USB-устройство, попробуйте эти способы. Не поможет один — переходите к следующему. Выключите компьютер и посмотрите, нет ли грязи и пыли внутри порта. Это особенно актуально для настольных ПК, в которых часть или даже все порты располагаются сзади. Пыль также может препятствовать току воздуха и, как следствие, снижать производительность.

Если не работают USB-порты, в первую очередь перезагрузите введите и выберите «Изменение схемы управления питанием».
