Запуск электродвигателя по схеме «звезда-треугольник»

Практически любое производство в наши дни не обходится без мощного асинхронного электродвигателя. При запуске такого двигателя пусковой ток в 3-8 раз превышает значение номинального тока, необходимого для работы в нормально-устойчивом режиме.

Большой пусковой ток необходим для того, чтобы раскрутить ротор из состояния покоя. Для этого необходимо приложить гораздо больше усилий, чем для дальнейшего поддержания постоянного числа оборотов в заданный промежуток времени. Значительные величины пусковых токов у асинхронных двигателей являются весьма нежелательным явлением, поскольку это может приводить к кратковременной нехватке энергии для другого подключенного к этой же сети оборудования (падению напряжения). Масса примеров такого влияния встречается как на производстве, так и в быту. Первое, что вспоминается — это «мигание» электрической лампочки при работе сварочного аппарата, но бывают случаи серьезнее: просадка напряжения может стать причиной бракованной партии товара на производстве, что ведет к большим финансовым и трудовым затратам. Большой пусковой ток также может вызвать ощутимые тепловые перегрузки обмотки электродвигателя, в результате чего происходит старение изоляции, ее повреждение и в конечном итоге может произойти сгорание двигателя.

Все это послужило мотивом для поиска решения по минимизации токов пуска. Одним из таких решений является метод запуска двигателя по схеме «звезда-треугольник». Для начала разберемся что же такое «звезда», а что — «треугольник», и чем они отличаются друг от друга. Звезда и треугольник являются самыми распространенными и применяемыми на практике схемами подключения трехфазных электродвигателей. При включении трехфазного электродвигателя «звездой» (см. Рисунок 1) концы обмоток статора соединяются вместе, соединение происходит в одной точке, называемой нулевой точкой или нейтралью. Трехфазное напряжение подается на начало обмоток.

Рисунок 1 — Схема подключения «звезда»

При соединении обмоток статора «звездой», соотношение между линейным и фазным напряжениями выражается формулой:

Uл=Uф⋅3U _л= U _ф cdot sqrt{3}

где:
U_л — напряжение между двумя фазами;
U_ф — напряжение между фазой и нейтральным проводом;
Значения линейного и фазного токов совпадают, т. е. I_л = I_ф.

При включении трехфазного электродвигателя по схеме «треугольник» (см. Рисунок 2) обмотки статора электродвигателя соединяются последовательно. Таким образом, конец одной обмотки соединяется с началом следующей, напряжение в этом случае подается на точки соединения обмоток. При соединеии обмоток статора «треугольником» напряжение на фазе равно линейному напряжению между двумя проводами: U_л = U_ф.

Рисунок 2 — Схема подключения «треугольник»

Однако ток в линии (сети) больше, чем ток в фазе, что описывается формулой:

Iл=Iф⋅3I _л=I _ф cdot sqrt{3}

где:
I_л — линейный ток;
I_ф — фазный ток.

Получается, что соединяя обмотки «звездой», мы уменьшаем линейный ток, чего изначально и добивались. Но есть и обратная сторона этой схемы: как мы видим из формулы, пусковой момент двигателя прямо пропорционален фазному напряжению:

Mn=m⋅U2⋅r2´⋅p2⋅π⋅f((r1+r2´)2+(x1+x2´)2)M _n = { m cdot U^2 cdot acute r_2 cdot p } over { 2 cdot %pi cdot f( ( r _1 + acute r _2 )^2 + ( x_1 + acute x_2 )^2 )}

где:
U — фазное напряжение обмотки статора;
r₁ — активное сопротивление фазы обмотки статора
r₂ — приведенное значение активного сопротивления фазы обмотки ротора;
x₁ — индуктивное сопротивление фазы обмотки статора;
x₂ — приведенное значение индуктивного сопротивления фазы обмотки неподвижного ротора;
m — количество фаз;
p — число пар полюсов.

Чтобы было нагляднее, давайте рассмотрим пример: предположим, что рабочей схемой обмотки асинхронного электродвигателя является «треугольник», а линейное напряжение питающей сети равно 380 В, сопротивление обмотки статора Z = 10 Ом. Если обмотки во время пуска подключены «звездой», то уменьшатся напряжение и ток в фазах:

Uф=Uл3=3803=220ВU _ф= {U _л} over { sqrt{3} } = {380} over {sqrt{3}} =220В

Фазный ток равен линейному току и равен:

Iф=Iл=UфZ=22010=22AI _ф=I _л= {U _ф} over {Z } = {220} over {10} =22A

После того, как двигатель набрал необходимые обороты, т. е. разогнался, переключаем обмотки со «звезды» на «треугольник», в этом случае получаем совершенно другие значения тока и напряжения:

Uф=Uл=380BU _ф=U _л =380B

Iф=UфZ=38010=38AI _ф = {U _ф} over {Z} = {380} over {10}=38A

Iл=3⋅Iф=3⋅38=65,8AI _л= sqrt{3} cdot I _ф=sqrt{3} cdot38=65,8A

Соответственно, при пуске двигателя по схеме «звезда», фазное напряжение в √3 раз меньше линейного, а по схеме «треугольник» — они равны. Отсюда следует, что момент при пуске по схеме «звезда» в 3 раза меньше, а
значит, запуская двигатель по этой схеме, мы не сможем добиться выхода двигателя на номинальную мощность. Решая одну проблему возникает вторая, не менее острая, чем повышенные пусковые токи. Но единое решение все-таки есть: необходимо скомбинировать схемы подключения двигателя так, чтобы при пуске мощного двигателя не было больших токов в сети, а после того, как двигатель выйдет на необходимые для его работы обороты, происходит переключение на схему «треугольник», что позволяет работать со 100% нагрузкой без каких-либо проблем.

С поставленной задачей прекрасно справляется реле времени Finder 80.82. При подаче питания на реле, мгновенно замыкается контакт, который отвечает за подключение по схеме «звезда». После заданного промежутка времени, на котором обороты двигателя достигают рабочей частоты, контакт схемы «звезда» размыкается и замыкается контакт, который отвечает за подключение по схеме «треугольник». Контакты останутся в таком положении до снятия питания с реле. Наглядная диаграмма работы данного реле представлена на Рисунке 3.

Рисунок 3 — Временная диаграмма реле времени 80.82

Рассмотрим более подробно реализацию данной схемы на практике. Она применима только для двигателей, у которых на шильдике указано «Δ/Y 380/660В». На Рисунке 4 представлена силовая часть схемы
«звезда-треугольник», в которой используется три электромагнитных пускателя.

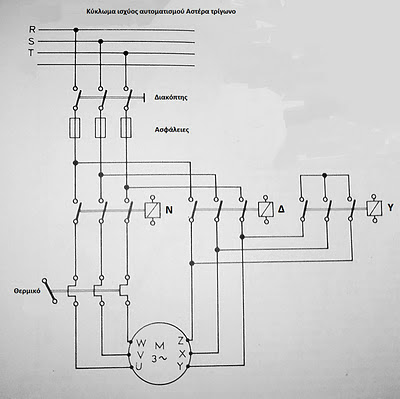

Рисунок 4 — Силовая часть схемы «звезда-треугольник»

Как было описано ранее, для управления переключением со схемы «звезда» на схему «треугольник» необходимо воспользоваться реле Finder 80.82. На Рисунке 5 представлена схема управления с помощью данного реле.

Рисунок 5 — Управление схемой «звезда-треугольник»

Разберем алгоритм работы данной схемы:

После нажатия кнопки S1.1, запитывается катушка пускателя КМ1, в результате чего, замыкаются силовые контакты КМ1 и при помощи дополнительного контакта КМ1.1 реализуется самоподхват пускателя. Одновременно подается напряжение на реле времени U1. Замыкаются контакты реле времени 17-18 и включается пускатель КМ2. Таким образом, происходит запуск двигателя по схеме «звезда». По истечении времени Т (см. Рисунок 3), контакт реле времени 17-18 мгновенно разомкнется, пройдет задержка времени Tu, и замкнется контакт 17-28. Вследствие чего, сработает пускатель КМ3, который осуществляет переключение на схему «треугольник». Нормально замкнутые контакты пускателей КМ2.2 и КМ3.2 используется для предотвращения одновременного включения пускателей КМ2 и КМ3. Чтобы защитить двигатель от перегрузки, в силовой цепи установлено тепловое реле КК1. В случае перегрузки, тепловое реле разомкнет силовую цепь и цепь управления через контакт КК1.1. Остановка двигателя происходит при нажатии кнопки S1.2, которая разрывает цепь самоподхвата и обесточит катушку пускателя КМ1.

Обобщая написанное, можно сделать вывод, что для облегчения пуска мощного электродвигателя, рекомендуется изначально запускать его по схеме «звезда», что позволяет значительно снизить пусковые токи, уменьшить просадку напряжения в сети, но не позволяет двигателю выйти на номинальный режим работы. Для выхода двигателя на номинальный режим необходимо осуществить переключение обмоток статора на схему «треугольник». Схема переключения обмоток со «звезды» в «треугольник» реализована с помощью реле времени Finder 80.82, в котором устанавливается время разгона электродвигателя.

Список использованной литературы:

1. ГОСТ 11828-86 «Определение вращающих моментов и пусковых токов».
2. Вешеневский С. Н. Характеристики двигателей в электроприводе. // Издание 6-е, исправленное — Москва, Издательство «Энергия», 1977
3. Войнаровский П. Д. Электродвигатели // Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.) — СПб., 1890—1907

Соединение электродвигателя по схемам звезда

Разберем свойства соединения обмоток электродвигателя по схемам звезда — треугольник на конкретном примере.

Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.

Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.
S=380·143·1,73=94008 в·а.

Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.
При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все. При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.

Полная мощность станет равна S=380·143/3·1,73=31336 в·а.

Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях.
Во-первых, непонимание электриками вышеупомянутых расчетов.
Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик «на автомате» подключает звездой и двигатель выходит из строя.

Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.

Т.е. непонимание свойств соединений и того что указано на шильдике.

Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.

Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.

Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е. запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).
Такой метод работает, к сожалению, не всегда.
Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает. Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания.
Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.
Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.

Если у вас есть замечания или мы в чем-то ошибаемся, пишите: [email protected]

Преобразование звезды в дельту и дельты в звезду.

Преобразование Y-Δ

В электрической сети полное сопротивление может быть подключено в различных конфигурациях. Наиболее распространенными из этих конфигураций являются сеть, соединенная звездой или треугольником. Чтобы решить сложные электрические сети или упростить их, мы используем метод преобразования звезда-треугольник. Он заменяет любую сеть с подключением по схеме «звезда» эквивалентной сетью с подключением по схеме «треугольник» и наоборот. Мы собираемся предоставить краткий вывод формулы для преобразования нагрузки между нагрузкой, соединенной звездой и треугольником.

Содержание

Преобразование звезда-треугольник

Мы знаем основы последовательного, параллельного или комбинированного последовательного и параллельного соединения, но Y-Δ представляет собой еще одну немного сложную конфигурацию компонентов. Трехфазные сети имеют три провода и обычно сети соединяются по схеме звезда-треугольник . Трехфазное питание или нагрузка, подключенная в любой конфигурации, может быть преобразована в эквивалентную. Мы используем такое преобразование для упрощения математических расчетов, необходимых для анализа цепей сложной электрической сети.

Сеть, соединенная треугольником

Сеть, соединенная треугольником, образуется, когда три ветви сети или импедансы соединяются в петлю таким образом, что их головки соединяются с концами соседней ветви. Полученная сеть образует форму треугольника, напоминающую греческую букву дельта «Δ», поэтому она и названа в ее честь. Она также известна как сеть π (пи), потому что она напоминает букву после перестановки ветвей. Узнайте больше о Delta Connection в предыдущем посте.

Сеть со звездообразным соединением

Сеть со звездообразным соединением образуется, когда три ответвления или импеданса соединяются вместе в общей точке. Остальные концы филиальных сетей свободны. Полученная форма напоминает букву «Y», поэтому ее также называют сетью, соединенной «Y» или «звездой». Она также известна как сеть с Т-образным соединением из-за ее формы после перестановки ветвей сети. Узнайте больше о Star Connection в предыдущем посте. Схемы, приведенные выше, можно преобразовать с помощью следующего преобразования. Во время преобразования клеммы A, B, C должны оставаться в том же положении, меняется только импеданс и их расположение. Следующий рисунок иллюстрирует приведенное выше утверждение.

Преобразование треугольника в звезду

Сеть, соединенная треугольником, может быть преобразована в конфигурацию звезды с помощью набора электрических формул. Выведем уравнение для каждого импеданса. На данном рисунке показана дельта-сеть, имеющая клеммы A, B, C с импедансами R ₁ , Р ₂ , Р ₃ . Эквивалентная сеть, соединенная звездой с R _A , R _B и R _C , где они подключены к соответствующим клеммам, как показано на рисунке.

Как упоминалось ранее, клеммы A, B, C остаются прежними, а также импеданс между ними должен оставаться прежним.

Общий импеданс между A-B в дельта-сети; Аналогично импедансу между клеммами B-CАналогично импедансу между A-C в звездообразной сети;

R _AB = R _A + R _B

R _BC = R _B + R _C

R _AC = R _A + R _C

Теперь складывая уравнения (i), (ii) и (iii) вместе Теперь вычтите уравнения (i), (ii) и (iii) одно за другим из уравнения (iv)

Сначала вычтите (ii) из (iv) Аналогично вычитание (i) и (iii) из (iv) приводит к полученным уравнениям для эквивалентных звездам импедансов R _A , R _B , & R _C мы можем заключить соотношение между преобразованиями дельта-звезда как; эквивалентный импеданс звезды равен произведению импедансов соседних треугольников с концевым делением на сумму всех трех импедансов треугольника.

В случае все три импеданса равны в треугольнике, эквивалентное сопротивление звезды будет равно

Поскольку все импедансы в треугольнике равны, каждые три эквивалентных сопротивления звезды будут в 1/3 раза больше сопротивления треугольника.

Преобразование звезды в треугольник

Теперь мы собираемся преобразовать импеданс, соединенный звездой, в импеданс, соединенный треугольником. Давайте выведем уравнения, используемые для преобразования звезды в дельту.

На данном рисунке показано полное сопротивление, соединенное звездой R _A , R _B и R _C. В то время как требуемый импеданс, эквивалентный треугольнику, составляет R ₁ , R ₂ и R ₃ , как показано на рисунке. .

Чтобы найти эквивалентное сопротивление треугольника, умножьте предыдущее уравнение (v) и (vi), а также (vi) и (vii) и (v) и (vii) вместе.

 Умножение (v) и (vi)Аналогично умножение (vi) на (vii) и (v) на (vii)

Теперь сложите уравнения (viii), (ix) и (x) вместе, чтобы получить индивидуальный эквивалент дельта импеданса, мы делим уравнение (xi) с (v), (vi) и (vii) отдельно, например.

Деление (xi) на (v) Аналогичное деление уравнения (xi) на (vi) и (vii) по отдельности дает

Соотношение между эквивалентным импедансом звезды и треугольника ясно из данного уравнения. Сумма двойного произведения всех импедансов звезды, деленная на импеданс звезды соответствующего терминала, равна импедансу треугольника, связанного с противоположным терминалом.

Упрощение уравнений приведет к тому, что если все импедансы звезд равны, эквивалентный импеданс треугольника будет равен;

Используя предыдущее уравнение,

Это уравнение предполагает, что каждое эквивалентное сопротивление треугольника в 3 раза больше сопротивления звезды.

Похожие сообщения:

• Теорема Тевенина. Пошаговая процедура с решенным примером
• Теорема Нортона. Пошаговая процедура с примером
• Анализ схемы СУПЕРУЗЛА | Шаг за шагом с решенным примером
• Анализ цепей SUPERMESH | Шаг за шагом с решенным примером
• Теорема о максимальной передаче мощности для цепей переменного и постоянного тока
• Закон Кирхгофа о токе и напряжении (KCL и KVL) | Решенный пример
• Теорема о компенсации – доказательство, объяснение и примеры решения
• Теорема о подстановке – пошаговое руководство с решенным примером
• Теорема Миллмана. Анализ цепей переменного и постоянного тока. Примеры
• Теорема о суперпозиции – анализ цепей с решенным примером
• Теорема Теллегена – Решенные примеры и моделирование MATLAB
• Правило делителя напряжения (VDR) — примеры решений для цепей R, L и C
• Правило делителя тока (CDR) – Решенные примеры для цепей переменного и постоянного тока
• Закон Ома: простое объяснение с утверждением и формулами
• Соединения трансформаторов с открытым треугольником
• Стартер со звездой-треугольником (Y-Δ) Стартер — схема питания, управления и проводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Звезда и треугольник в электродвигателе: принцип соединения и отличия

Вся нагрузка в трехфазных цепях подключается по схеме звезда или треугольник. В зависимости от типа потребителей электроэнергии и напряжения в электросети подбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора соединения обмоток зависит возможность его работы в той или иной сети с номинальными характеристиками. В статье рассмотрим чем отличаются звезда и треугольник в электродвигателе, на что они влияют и каков принцип соединения проводов в клеммнике трехфазного двигателя.

• Теория
• В чем разница
• Формулы мощности, тока и напряжения
• Практика — как подобрать схему для конкретного случая
• Переключение звезда-треугольник для плавного пуска
• Заключение

Теория

Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, ТЭНов (например, ТЭНов электрокотла) и других нагрузок.

Чтобы понять, почему эти схемы соединения элементов трехфазной цепи так называются, нужно их несколько видоизменить.

В «звезде» нагрузка каждой из фаз соединена между собой одним из выводов, это называется нейтральная точка. В «треугольнике» каждый из выводов нагрузки подключен к разным фазам.

Все изложенное в статье в дальнейшем справедливо для трехфазных асинхронных и синхронных машин.

Рассмотрим этот вопрос на примере соединения обмоток трехфазного трансформатора или трехфазного двигателя (в данном контексте это не имеет значения).

На этом рисунке отличия более заметны, у «звезды» начало обмоток соединено с фазными проводами, а концы соединены между собой, в большинстве случаев нулевой провод от питающего генератора или трансформатора подключен к одной и той же точке нагрузки.

Точка указывает начало обмоток.

То есть в «треугольнике» соединяются конец предыдущей обмотки и начало следующей, а к этой точке подключается питающая фаза. Если перепутать конец и начало, подключенная машина работать не будет.

В чем отличие

Если говорить о подключении однофазных потребителей, кратко разберем на примере трех электротен, то в «звезде» при перегорании одного из них два оставшихся продолжат работу . Если сгорят два из трех, то вообще ни один работать не будет, так как они попарно подключены к линейному напряжению.

В треугольной схеме даже при перегорании 2 десятка элементов третий продолжает работать. Нулевого провода в нем нет, его просто некуда подключить. А в «звезде» он подключается к нулевой точке, и нужен для выравнивания фазных токов и их симметрии при разных нагрузках фаз (например, в одну из ветвей подключается 1 нагреватель, а в параллель 2 для остальных).

Но если при таком подключении (с другой фазной нагрузкой) выгорит ноль, то и напряжения будут не те (где больше нагрузка проседает, а где меньше — увеличивается). Подробнее об этом мы писали в статье о фазовом дисбалансе.

Следует иметь в виду, что нельзя подключать обычные однофазные устройства (220В) между фазами, на 380В. Либо устройства должны быть рассчитаны на такую ​​мощность, либо сеть должна быть с линейным 220В (как в электрические сети с изолированной нейтралью некоторых конкретных объектов, например, судов).

Но, при подключении трехфазного двигателя ноль часто не подключают к середине звезды, так как это симметричная нагрузка.

Формулы мощности, тока и напряжения

Начнем с того, что в схеме звезда есть два разных напряжения — линейное (между линейными или фазными проводами) и фазное (между фазой и нулем). U линейная в 1,73 (корень из 3) раз больше, чем U фазовая. В этом случае линейный и фазный токи равны.

UL = 1,73 * Uph

Il = If

То есть линейное и фазное напряжение соотносятся так, что при линейном напряжении 380 В фаза составляет 220 В.

В «треугольнике» U-линейный и U-фазный равны, а токи различаются в 1,73 раза.

Ul = Uf

IL = 1,73 * IF

Мощность в обоих случаях считать по одним и тем же формулам:

• полная S = 3 * Sph = 3 * (Ul / √3) * I = √3 * Ул*я;
• активный P = √3 * Ul * I * cos φ;
• реактивный Q = √3 * Ul * I * sin φ.

При подключении одной и той же нагрузки к одной и той же U-фазе и U-линейке мощность подключаемых устройств будет различаться в 3 раза.

Предположим, имеется двигатель, работающий от трехфазной сети 380/220 В, и его обмотки рассчитаны на подключение по схеме «звезда» к сети с линейным напряжением 660 В. Тогда при подключении к сети «треугольник» питание U-линии должно быть в 1,73 раза меньше, то есть 380В, что подходит для подключения к нашей сети.

Приведем расчеты, чтобы показать, какие отличия будут у двигателя при переключении обмоток с одной цепи на другую.

Предположим, что ток статора при соединении треугольником в сеть 380В составил 5А, тогда его полная мощность равна:

S = 1,73*380*5 = 3287 ВА

Переключить электродвигатель на «звезду» а мощность уменьшится в 3 раза, так как напряжение на каждой обмотке уменьшилось в 1,73 раза (было 380 на обмотку, а стало 220), и ток тоже в 1,73 раза: 1,73*1, 73=3. Значит, учитывая С учетом приведенных значений мы рассчитаем общую мощность.

S = 1,73 * 380 * (5/3) = 1,73 * 380 * 1,67 = 1070 ВА

Как видите, мощность упала в 3 раза!

А что будет если есть другой электродвигатель и он работал в «звезду» в сети 380В и ток статора в те же 5А соответственно и обмотки рассчитаны на соединение в «треугольник» для 220В (3 фазы), но почему-то соединили «треугольником» и подключили к 380В?

В этом случае мощность увеличится в 3 раза, так как напряжение на обмотке теперь наоборот увеличено в 1,73 раза, а ток тот же.

S = 1,73 * 380 * 5 * (3) = 9861 ВА

Мощность двигателя стала больше номинальной в те же 3 раза. Так он просто горит!

Поэтому подключать электродвигатели необходимо по схеме соединения обмоток, соответствующей их номинальному напряжению.

Практика — как подобрать схему для конкретного случая

Чаще всего электрики работают с сетью 380/220В, поэтому давайте рассмотрим, как подключить, звездой или треугольником, электродвигатель к такой трех- фазная электрическая сеть.

В большинстве электродвигателей схема соединения обмоток может быть изменена, для этого в брно имеется шесть клемм, они расположены так, что с помощью минимального набора перемычек можно собрать нужную вам схему. Простыми словами: вывод начала первой обмотки расположен над концом третьей, начало второй, над концом первой, начало третьей над концом второй.

Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.

Поговорим о том, какую схему выбрать. Схема подключения катушек двигателя особого влияния на режим работы двигателя не оказывает при условии, что номинальные параметры двигателя соответствуют сети. Для этого посмотрите на шильдик и определите, на какое напряжение конкретно рассчитана ваша электромашина.

Обычно маркировка имеет вид:

Δ/Y 220/380

Расшифровывается как:

При межфазном напряжении 220 В соберите обмотки в треугольник, а если 380 — в звезду.

Чтобы просто ответить на вопрос «Как соединить обмотки двигателя?» мы составили для вас таблицу выбора схемы подключения:

Переключение звезда-треугольник для плавного пуска

При пуске двигателя наблюдаются высокие пусковые токи. Поэтому для уменьшения пусковых токов асинхронных двигателей применяют пусковую схему с переключением обмотки со звезды на треугольник. При этом, как было сказано выше, электродвигатель должен быть рассчитан на подключение к «треугольнику» и работу под линейной вашей сетью.

Так, в наших трехфазных сетях электроснабжения (380/220В) для таких случаев используются двигатели номиналом «380/660» Вольт, на «Δ/Y» соответственно.

При пуске обмотки включаются «звездой» при пониженном напряжении 380В (относительно номинального 660В), двигатель начинает набирать обороты и в определенный момент времени (обычно по таймеру, в сложные случаи — по сигналу датчиков тока и скорости) обмотки переключаются на «треугольник» и работают уже на свои номинальные 380 вольт.

На иллюстрации выше описан такой способ пуска двигателей, но в качестве примера показан перекидной переключатель, на практике используются два дополнительных контактора (КМ2 и КМ3), хотя он сложнее обычной схемы для подключения электродвигателя, это не его недостаток. Но у нее есть ряд преимуществ:

• Меньшая нагрузка на электросеть от пусковых токов.
• Соответственно, меньше падает напряжение и снижается вероятность остановки связанного оборудования.
• Мягкий пуск двигателя.

У этого решения есть два основных недостатка:

1. Необходимо прокладывать два трехжильных кабеля от расположения контакторов непосредственно к клеммам двигателя.
