Расчет системы отопления двухэтажного дома

» Отопление частного дома

Конструкция обогрева насчитывает, систему соединения, коллекторы, развоздушки терморегуляторы, увеличивающие давление насосы, трубы котел, бак для расширения, крепежи, батареи. На этой странице мы сможем помочь выбрать для нужной дачи правильные части монтажа. Конструкция обогрева квартиры включает разные устройства. Любой фактор однозначно важен. Поэтому подбор каждого элемента системы нужно осуществлять правильно.

Оптимальная схема отопления двухэтажного дома не должна быть сложной. Она должна содержать минимально необходимые компоненты для функционирования, а дополнительные сервисные элементы – по желанию.

Современный рынок отопительного оборудования предлагает огромный ассортимент систем отопления, которые наилучшим образом подойдут под конкретное сооружение. Чтобы процесс установки такой системы был наиболее эффективным, а также и экономичным, требуется сделать грамотный выбор материала.

При выборе оптимальной системы обогрева здания. особенно, если это схема отопления 2х этажного дома индивидуальной постройки, следует учитывать тот факт, что самым основным требованием является эффективность. Также не помешает обзавестись следующими составными частями этого конгломерата теплогенератора и точек теплоотдачи:

  1. высококачественное управление, которое является очень функциональным;
  2. оборудованием для поддержания нужной температуры в помещении;
  3. автоматизация для механических и сервисных систем.

Современные строители придерживаются однотрубной схемы разводки отопления для сооружения с двумя этажами. Такая схема подразумевает установку абсолютно всех излучателей тепла в помещении. В итоге образуется длинная цепочка из соединенных труб. По ним проходит поток горячей воды, которая нагревает все радиаторы. Данная схема поспособствует равномерному нагреванию воздуха во всем помещении.

В случае если площадь дома очень большая, то можно установить двухтрубную схему эффективного водяного отопления. Не смотря на то, что такая схема очень дорогостоящая, эффективность нагревания воздуха будет максимальной. Для этого следует подключить подводку ко всем радиаторам в индивидуальном порядке. В данном случае работает коллекторная схема отопления двухэтажного дома.

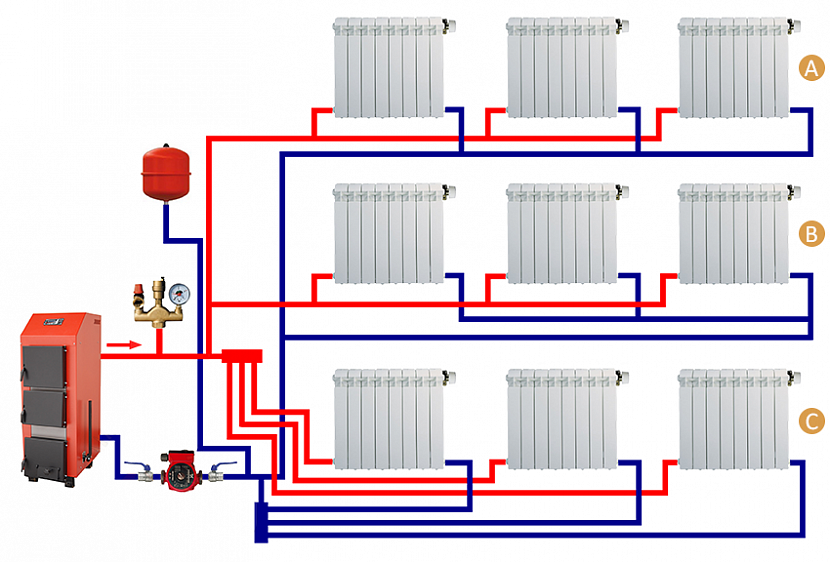

Коллекторная схема отопления двухэтажного дома:

Если применить именно эту схему отопления, то можно намного эффективнее нагреть все помещение, а также лучше контролировать температуру. даже в очень большом по размеру двухэтажном доме.

Не менее популярна коллекторная схема, реализованная для отопления двухэтажного строения. Основной особенностью является ее низкая цена и высокая эффективность. Такая схема позволяет проделывать скрытую укладку труб, что существенно повысит эстетичность помещения. Провести установку коллекторной схемы отопления можно самостоятельно, при этом, не имея нужных знаний и высокой квалификации.

Профессиональные строители советуют объединять несколько схем отопления, чтобы добиться нужного результата.

Однотрубная система отопления двухэтажного дома:

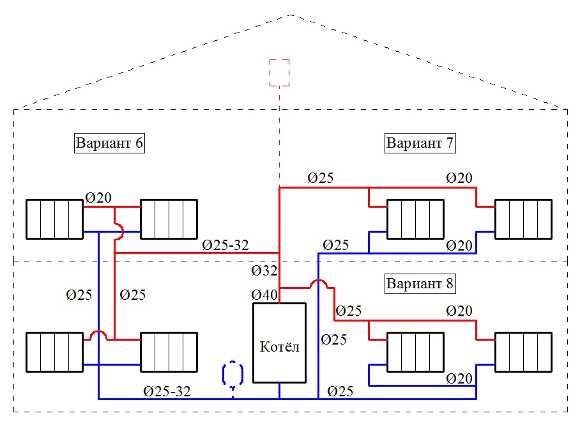

Двухтрубная система отопления двухэтажного дома:

Схема отопления современного городского 2-этажного дома существенно отличается от схемы отопления городской многоэтажки и одноэтажного сооружения.

Во-первых, система отопления индивидуального двухэтажного дома должна быть очень проста в монтаже, так как не всегда удается нанять высококвалифицированных ремонтников, чтобы они грамотно спроектировали работу. Также отличие системы отопления частного двухэтажного дома является в том, что ее можно легко установить самостоятельно, чего не сделаешь в многоэтажном или одноэтажном сооружении.

Для частного дома предусмотрены более надежные системы отопления, с использованием высококачественного материала. Современные строители отдают предпочтение двухтрубным системам, которые очень надежные и экономичные в процессе эксплуатации. Это очень важно требование при установке системы отопления в двухэтажном доме.

Еще одним отличием является то, что в двухэтажном доме не требуется установка дополнительного насоса, в отличие от городской многоэтажки, где нужно больше водного напора для более эффективной поставки воды в квартиры. Как известно, в квартирах многоэтажки требуется установка дополнительного котла, для того, чтобы лучше контролировать температуру в помещении .

Однотрубная схема отопления двухэтажного дома с принудительной циркуляцией:

При монтаже системы отопления в сооружение с двумя этажами, не обойтись без принудительной циркуляции всего помещении, в противном случае упадет эффективность обогревания, а это существенные потери денежных средств. Также могут случаться перебои с электропитанием и отопительными приборами. Из-за того, что напор воды очень большой, специалисты советуют приобрести регулятор мощности водного потока, чтобы не вывести из строя трубы.

Для двухэтажного дома лучше всего приобрести конденсационный котел. Это позволит извлечь максимум тепла, за счет того, что происходит лучшая конденсация при сгорании продуктов. Для многоэтажного дома, соответственно, специалисты рекомендуют покупать твердотопливные котлы, так как в них топливо сгорает при ограниченных запасах воздуха, что часто бывает в квартирах на последних этажах.

Перед тем, как делать выбор котла для двухэтажного сооружения, следует определить общую площадь всего жилья, чтобы подобрать наиболее подходящий по мощности конденсационный котел.

Специалисты не советуют самостоятельно устанавливать данное оборудование, так как малейшие ошибки могут повлечь за собой большие проблемы с давлением в системе отопления частного двухэтажного дома.

Лучше всего доверить такую работу высококвалифицированным специалистам — котловикам, которые имеют большой опыт в установке котлов в именно двухэтажный дом.

Другие документы по теме и типу:

Источник: http://dom-data.ru/otoplenie-v-dvukhehtazhnom-dome/

Для обеспечения оптимальных параметров воздуха в жилом помещении, вне зависимости от времени года, необходимо производить расчет системы отопления дома, планируемого, или уже построенного.

При использовании твердого топлива (дров, угля) в индивидуальных домах с автономной системой отопления, хозяевам приходится растапливать котел 1-2 раза в день. После сгорания топлива температура теплоносителя начинает понижаться, и разница температур может достигать 5-7 градусов. В этом случае расчет системы отопления дома позволит подобрать наиболее приемлемый тип котла и обеспечить стабильность нагрева.

Использование природного газа делает автономное отопление более прогнозируемым и непрерывным, что позволяет поддерживать в помещении постоянную комфортную температуру. А расчет системы отопления загородного дома помогает определить не только марку и мощность котла, но и необходимое для обогрева количество топлива.

Расчет системы отопления дома

Электрическое отопление помещений с использованием электронагревательных приборов применяется в нашей стране достаточно редко, но и этот вид теплоносителя требует проведения расчета системы отопления жилого дома для того, чтобы существующая или проектируемая электропроводка смогла выдерживать потребляемую нагрузку и обеспечить возможность нагрева воздуха в помещениях до заданных параметров.

Расчет системы отопления двухэтажного дома более сложен, ведь в этом случае приходится учитывать не только увеличившийся объем помещений, но и усложненную разводку отопительных приборов по этажам при постоянных показателях давления теплоносителя в различных частях здания. А эта работа лишь для профессионала!

И ни в какое сравнение не идет расчет системы отопления многоэтажного дома. Данная работа выполняется только специалистами крупных проектных организаций, занимающихся разработкой проектов для строительства серийных зданий и расчетом систем отопления многоквартирных домов. От качества и достоверности полученных расчетов зависит уровень комфорта десятков проживающих в здании семей, и у специалистов проектной организации нет права на ошибку.

Исходя из сказанного, можно сделать вывод, что программа расчета системы отопления дома выбирается индивидуально, так как полностью зависит от его габаритных размеров, использованных строительных материалов, вида сжигаемого топлива и множества других важных факторов.

Статьи по этой же теме:

Источник: http://termosys.ru/raschet-sistemy-otopleniya-doma.html

Смотрите также:
  • Расчет системы отопления частного дома
  • Расчет стоимости отопления загородного дома

06 ноября 2022 года

Система отопления частного 2-х этажного дома сделать самому своими руками. Схемы отопления частного 2-х этажного дома

В процессе строительства и задолго до закладки фундамента возникает множество вопросов, связанных с отоплением. Каждый хозяин хочет достичь положительных результатов, следуя по пути меньшего сопротивления.

Схема с естественной циркуляцией

Рассматривая схемы отопления частного 2-х этажного дома, можно обратить внимание на систему, которая предполагает естественную циркуляцию воды. Выбор чертежа будет зависеть от планировки и площади постройки. Но наиболее широко распространена и привычна для загородных домов и дачных построек именно такая схема. Она мало чем отличается от той, которая используется при обустройстве систем отопления одноэтажных зданий.

Выбирая подобные схемы отопления частного 2-х этажного дома, вы должны помнить об особенностях разводки, которые предусматривают необходимость выбора места для монтажа расширительного бака. Нет потребности располагать его на чердаке, можно ограничиться вторым этажом. Там бак может находиться в любом месте. Разумеется, это должна быть самая высокая точка комнаты. Мастер должен обеспечить возможность сброса воды. Если применить подобный способ подключения отопительных приборов, то жидкость будет поступать сверху. Благодаря этому прогрев радиаторов будет равномерным, что касается отапливаемых помещений.

Для того чтобы направить движение воды, трубы располагаются под незначительным углом в 3-5 градусов. Диаметр обратного трубопровода должен увеличиваться по мере приближения к котельному оборудованию. Если будут использоваться именно такие схемы отопления частного 2-х этажного дома, то подающий трубопровод можно расположить под обычными подоконниками или потолком.

Плюсы схемы отопления с естественной циркуляцией

Важно перед началом монтажных работ рассмотреть достоинства описанной выше схемы. Их достаточно много. В первую очередь хочется отметить надёжность конструкции. Кроме того, среди положительных сторон следует выделить простоту эксплуатации, бесшумность работы, независимости от подачи электроэнергии.

Недостатки схемы

Если вы решили использовать вышеописанный проект отопления 2-х этажного частного дома, то должны помнить и о недостатках, которых в этом случае гораздо больше, чем плюсов. Прежде всего, стоит выделить сложность монтажных работ и необходимость укладки труб с уклоном. Помимо прочего, обогреваемая площадь будет мала. У системы окажется недостаточно напора для обогрева дома, если его площадь больше 130 квадратных метров.

Следует знать и о низкой эффективности и значительном перепаде температур между обраткой и подачей. Последнее обстоятельство негативно сказывается на работе котельного оборудования. Внутренние поверхности системы будут подвергаться коррозии, так как в теплоносителе будет присутствовать кислород. Владельцам дома нужно постоянно следить за состоянием испаряющейся воды, что предполагает необходимость её добавления. В итоге на трубах может образоваться накипь. Использовать антифриз недопустимо по этой же причине. В качестве ещё одного недостатка стоит выделить значительную материалоемкость системы.

Разновидности схем с принудительной циркуляцией

Отопление частного 2-х этажного дома своими руками может быть обустроено и по принципу системы, работающей за счёт принудительной циркуляции воды. Как полагают профессионалы, наиболее просты в монтаже будут следующие схемы: однотрубная, двухтрубная и коллекторная. Для начала проанализируем первую разновидность.

При использовании этой схемы движение теплоносителя будет разделять на две ветви отопительные приборы. Одна из них уходит на первый этаж, тогда как другая – на второй. На каждом этаже на входе трубы устанавливается запорная арматура. Она будет обогревать только половину помещений. После того как трубы с теплоносителем пройдут через приборы отопления, они будут объединены в одну систему, которая будет подходить к котельному оборудованию. Подключать батареи на каждом этаже предстоит по той же методике, которая используется в условиях одноэтажных построек.

Рекомендации по обустройству системы

Если вами была выбрана описанная выше схема отопления 2-х этажного частного дома, запорная арматура должна быть установлена на входе каждого отопительного прибора. Это необходимо для регулировки уровня нагрева радиатора и балансировки системы. На выходе из батарей устанавливается запорная арматура, которая используется для отключения радиатора при ремонте и замене. Если использовать такую схему подключения, то менять приборы отопления можно будет, не останавливая систему и не сливая воду. Для сброса воздуха на каждую батарею в верхней части устанавливается вентиль.

Такая схема отопления 2-х этажного частного дома предполагает монтаж батарей с байпасной линией. Это повышает равномерность прогрева здания. Устанавливать отопительные приборы можно и без байпаса. В этом случае следует устанавливать в доме радиаторы разной тепловой мощности, учитывая потерю остывания воды. Это указывает на то, что чем дальше от котла будет батарея, тем больше секций у неё должно быть. Если пренебречь этим правилом, то в одних комнатах будет жарко, а в других – холодно.

Схема отопления без запорной арматуры

Когда монтируется система отопления частного 2-х этажного дома своими руками, запорную арматуру можно и не использовать. Вернее, её можно применять в меньшем количестве. Однако при таких условиях будет снижена манёвренность. Вести речь в этом случае о раздельном отоплении второго и первого этажей не придётся.

Основные преимущества и недостатки однотрубной системы отопления

Используя такие схемы отопления частного 2-х этажного дома, вы обеспечиваете простоту монтажа. Владельцы жилья при этом получают эффективную теплоотдачу, а также экономию на материалах. Среди минусов схемы отопления можно выделить неравномерность распределения тепла по радиаторам и необходимость осуществления балансировки системы. Однако всех этих недостатков полностью лишена двухтрубная система, которая работает за счёт принудительной циркуляции воды.

Схема с принудительной циркуляцией

Двухтрубная система с принудительной циркуляцией гарантирует равномерное распределение тепла. Она отличается эффективностью и иногда сравнивается с кровеносной системой человека. В ней к каждому радиатору теплоноситель подаётся через ответвление, идущее от общей подающей трубы. Наличие отвода предусмотрено и в обратном трубопроводе каждого радиатора.

Батареи устанавливаются с воздухоотводящим прибором и запорной арматурой на подаче. Это позволяет менять уровень нагрева отопительного прибора. Для того чтобы повысить безопасность и исключить избыточное давление в радиаторе, на отводе от батареи обратной трубы запорная арматура не устанавливается. Под подоконником или потолком можно проложить подающую трубу. Вполне допустимо обустроить такое отопление частного 2-х этажного дома своими руками. Схемы, представленные в статье, позволят вам осуществить эти работы, не прибегая к помощи специалистов.

В качестве основного недостатка двухтрубной системы выступает высокая материалоемкость. Для обратки и подачи трубы понадобятся в двойном экземпляре. Помимо прочего, их трудно декорировать, а спрятать не всегда удаётся, что портит интерьер помещений. Всех вышеперечисленных недостатков полностью лишена коллекторная схема.

Описание коллекторной схемы

Такую систему можно с успехом использовать для одноэтажного или двухэтажного дома. Она функционирует за счёт принудительного движения воды, которая предварительно подаётся на коллектор. Каждый отопительный прибор при этом необходимо подключить через запорную арматуру к коллектору. В роли преимуществ стоит выделить возможность демонтажа и монтажа радиаторов на работающей системе, с которой сливать теплоноситель и останавливать его не придётся.

Система просто поддаётся управлению. Каждый контур отличается независимостью и подключается к отдельной системе автоматического регулирования со своим циркуляционным насосом. В тандеме с этой системой отопления можно использовать тёплый пол. Трубы укладываются в фальшпол, а также располагаются в отдельном шкафу. Может быть легко монтировано такое отопление частного 2-х этажного дома своими руками. Схемы, фото подобных чертежей вы сможете найти в статье.

Рекомендации по установке отопительных приборов в двухэтажном доме

Если вы хотите обеспечить равномерное распределение тепла по жилищу, то важно правильно рассчитать протяжённость магистрали, учесть уровень утепления дома, а также наличие балконных блоков, оконных и дверных проёмов. Эффективность обогрева будет зависеть и от правильного размещения отопительного оборудования, это в первую очередь касается радиаторов. Батарея должна располагаться под окном, а поднимающийся над ней тёплый воздух будет блокировать холодные массы от окна. Таким образом, вы сможете устранить зоны холодного воздуха. Когда обустраивается система отопления частного 2-х этажного дома своими руками, важно подумать и о таких помещениях, как котельная, прихожая и коридор. Для них будет достаточно одного киловатта тепловой мощности на 10 квадратных метров.

Для ванной, кухни и зала будет необходимо 1,2 киловатта на 10 квадратных метров. Для детской и спальни уровень тепловой мощности следует повысить до 1,5 киловатта на ту же площадь. Тепловая эффективность будет зависеть от перекрытий, материала пола и стен. Для того чтобы уменьшить расходы, а также обеспечить оптимальный режим обогрева в каждой комнате, следует использовать тепловые регуляторы. Материал батареи будет влиять на параметры системы. Сегодня в качестве оптимального варианта выступают алюминиевые батареи. Высокими параметрами отличаются биметаллические радиаторы, однако, заплатить за них придётся больше.

Если вам известно, что в системе отопления достаточно низкое качество воды, то не стоит использовать алюминиевые радиаторы, которые наиболее чувствительны к агрессивным условиям. Жёсткая или загрязнённая вода тоже будет влиять на долговечность оборудования и работоспособность системы. А вот стальные и чугунные батареи прослужат гораздо дольше. На них перечисленные факторы не оказывают негативного влияния.

Материал трубопроводов

Система отопления 2-х этажного частного дома должна обустраиваться с использованием качественного трубопровода. Современные технологии почти не применяют металлические трубы, так как коррозионные процессы являются причинами выхода из строя таких изделий. Если учесть, что в автономных системах используется меньшее давление рабочей жидкости, лучше применить пластиковый трубопровод.

Обогрейте свой дом открытой планировки и сократите счета за топливо

Дом открытой планировки предлагает много интересного: больше света, больше места и меньше ощущения тесноты, чем в обычном доме или доме в традиционном стиле. квартира. К сожалению, эта популярная конструкция корпуса не лишена недостатков. Люди, которые живут на открытых пространствах, обычно описывают свою проблему номер один с этим типом планировки как сложность и затраты на эффективное отопление своего дома, когда начинается холодный сезон. Вот 6 решений, которые согреют вас — и при этом снизят ваши счета за отопление — в доме открытой планировки.

  1. Герметизировать и изолировать. Заделка и герметизация любых трещин или щелей в оболочке вашего дома (в таких местах, как периметр ваших окон и наружных дверей), а также модернизация изоляции являются жизненно важными энергосберегающими мерами. каким бы ни был ваш домашний стиль. Тем не менее, они тем более необходимы, когда вы живете в доме открытой планировки… где в противном случае нежелательные холодные бризы будут свободно дуть в ваше жилое пространство.
  2. Используйте потолочный вентилятор, чтобы согреться. Максимально используйте мощность вашей системы HVAC — настройте потолочный вентилятор так, чтобы он направлял нагретый воздух вниз. Ознакомьтесь с инструкциями производителя вентилятора, чтобы узнать, как именно выполнить этот хитрый тепловой трюк; обычно достаточно просто переключить вентилятор с «вперед» на «назад». Просто не забудьте переключить настройки обратно, когда зима наконец закончится.
  3. Дополнение к вашему основному источнику тепла. Забавно, но даже если у вас есть широкое открытое пространство размером в несколько тысяч квадратных футов, похоже, домочадцы имеют своеобразную тенденцию собираться в одном уютном уголке. (Возможно, стадный инстинкт?) Добавьте тепла в это любимое место сбора с помощью безопасного для детей, подключаемого, маслонаполненного радиатора или плинтусного обогревателя или — для более высококлассной атмосферы — попробуйте природный газ или электрический камин.
  4. Закройте холод. Основным принципом поддержания дома открытой планировки в хорошем состоянии является минимизация теплопередачи. С точки зрения непрофессионала, это означает, что «теплый воздух остается внутри; холодный воздух остается снаружи». Лучший способ добиться этого может показаться нелогичным для несгибаемых поклонников открытой планировки, но он работает. Выберите несколько (возможно, временных) делений. Некоторые из лучших предложений, с которыми мы столкнулись, — это построить вестибюль или прихожую рядом с передним и задним входами в ваш дом, установить ненавязчивые складные двери или двери-гармошки и повесить шторы в стратегически важных местах, например, у подножия лестницы.
  5. Запланируйте утепление окон. Повесьте термошторы или модные деревянные жалюзи в качестве привлекательных многофункциональных оконных декораций… эти элементы декора будут выполнять двойную функцию, сохраняя ваше открытое пространство комфортным. Закройте их от холода, когда наступят такие ранние зимние вечера, но затем откройте их на следующее утро, чтобы пожинать плоды согревающего солнечного света в течение дня.
  6. Теплый пол.  Настоятельно рекомендуется найти специалиста по HVAC для установки лучистого теплого пола; водяное (на водной основе) работает лучше, чем электрическое лучистое отопление в большинстве домов открытой планировки. Пол с подогревом можно добавить, когда вы строите дом или переделываете существующий (но если вы не планируете новый пол в ближайшем будущем, вы обнаружите, что настенное лучистое отопление легче модернизировать). Покрыть холодный пол плюшевыми ковриками или толстым ковром — простая и бюджетная альтернатива своими руками.
