| Обозначение | Дата введения | Статус | |
| ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей | 01.07.1992 | Взамен | |
Область применения: Стандарт устанавливает правила выполнения чертежей печатных плат и гибких печатных кабелей при любом способом выполнения документации. Заменяет собой:
| |||
| ГОСТ 2.709-89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах | 01.01.1990 | Действует | |
Область применения: Стандарт распространяется на электрические схемы изделий всех отраслей промышленности и строительства и устанавливает условные обозначения проводов и зажимов электрических элементов, устройств, оборудования, базовых электрических элементов (резисторов, предохранителей, реле, трансформаторов, вращающихся машин), управляющих устройств двигателей, питания, заземления, соединения с корпусом, участков цепей в электрических схемах. Заменяет собой:
| |||
| ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы | 01.07.1975 | Взамен | |
Область применения: Стандарт устанавливает условные графические обозначения резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности. Заменяет собой:
| |||
| ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые | 01.07.1974 | Взамен | |
Область применения: Стандарт устанавливает правила построения условных графических обозначений полупроводниковых приборов на схемах, выполняемых вручную или автоматическим способом во всех отраслях промышленности. Заменяет собой:
| |||
| ГОСТ 2.731-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные | 01. 01.1971 | Заменен | |
Заменяет собой:
| |||
| ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные | 01.07.1981 | Действует | |
Область применения: Стандарт устанавливает условные графические обозначения электровакуумных приборов и распространяется на схемы, выполняемые вручную или автоматизированным способом, для изделий всех отраслей промышленности и строительства. Заменяет собой:
| |||
ГОСТ 2.738-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы телефонной аппаратуры | 01.01.1971 | Заменен | |
Заменяет собой:
| |||
| ГОСТ 2.742-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники тока электрохимические | 01.01.1971 | Отменен | |
Заменяет собой:
| |||
| ГОСТ 2.746-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Генераторы и усилители квантовые | 01.01.1971 | Введен впервые | |
ГОСТ 2.755-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения | 01.01.1988 | Взамен | |
| Область применения: Стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов. Стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки. Заменяет собой:
| |||
ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств | 01.01.1978 | Взамен | |
Область применения: Стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контакторов и электромагнитов) в схемах*5, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности. Заменяет собой:
| |||
| ГОСТ 2.758-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника | 01.01.1982 | Введен впервые | |
| Область применения: Стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения аппаратуры техники сигнализации. | |||
| ГОСТ 2.759-82 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники | 01.07.1983 | Введен впервые | |
Область применения: Настоящий стандарт устанавливает общие принципы построения условных графических обозначений элементов аналоговой техники в схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности. | |||
| ГОСТ 2.762-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Частоты и диапазоны частот для систем передачи с частотным разделением каналов | 01.01.1987 | Действует | |
| Область применения: Стандарт устанавливает условные графические обозначения частот и диапазонов частот для систем передачи с частотным разделением каналов в электрических схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности. | |||
| ГОСТ 2.763-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией | 01.07.1986 | Введен впервые | |
Область применения: Стандарт распространяется на электрические схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения и квалифицирующие символы устройств с импульсно-кодовой модуляцией (ИКМ) и их цепей. | |||
| ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации | 01.01.1987 | Действует | |
| Область применения: Настоящий стандарт распространяется на электрические схемы, выполняемые вручную или автоматизированным способом, и устанавливает правила построения условных графических обозначений (далее — УГО) интегральных оптоэлектронных элементов индикации. | |||
| ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства | 01.01.1988 | Введен впервые | |
Область применения: Стандарт устанавливает условные графические обозначения запоминающих устройств и ферритовых магнитопроводов этих устройств на схемах, выполняемых вручную или автоматизированным способом во все отраслях промышленности. | |||
| ГОСТ 2.766-88 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением канала | 01.01.1989 | Введен впервые | |
| Область применения: Стандарт устанавливает условные графические обозначения систем передачи информации с временным разделением каналов, основных каналов передачи информации в электрических схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности. | |||
| ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые | 01.01.1992 | Действует | |
Область применения: Стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности. | |||
| ГОСТ 2.770-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики | 01.01.1971 | Действует | |
Область применения: Настоящий стандарт устанавливает условные графические обозначения элементов машин и механизмов, а также характера и направления движения в схемах, изображенных в ортогональных проекциях, выполняемых во всех отраслях промышленности. Обозначения общего применения по ГОСТ 2.721-74. Заменяет собой:
| |||
| ГОСТ 3.1428-91 Единая система технологической документации. Правила оформления документов на технологические процессы (операции) изготовления печатных плат | 01.01.1993 | Действует | |
Область применения: Стандарт устанавливает правила оформления технологических документов, применяемых при выполнении технологических процессов (операций) изготовления печатных плат. Заменяет собой:
| |||
| ГОСТ 4.137-85 Система показателей качества продукции. Приборы полупроводниковые силовые. Номенклатура показателей | 01.01.1987 | Действует | |
| ГОСТ 4.172-85 Система показателей качества продукции. Конденсаторы силовые, установки конденсаторные. Номенклатура показателей | 01.07.1986 | Действует | |
| ГОСТ 4.431-86 Система показателей качества продукции. Приемники излучения фотоэлектрические. Номенклатура показателей | 01.01.1987 | Действует | |
ГОСТ 4.443-86 Система показателей качества продукции. Кинескопы цветного изображения. Номенклатура показателей | 01.07.1987 | Действует | |
| ГОСТ 4.444-86 Система показателей качества продукции. Кинескопы черно-белого изображения. Номенклатура показателей | 01.07.1987 | Действует | |
| ГОСТ 4.465-87 Система показателей качества продукции. Микросхемы интегральные. Номенклатура показателей | 01.01.1988 | Введен впервые | |
Область применения: Стандарт устанавливает номенклатуру основных показателей качества интегральных микросхем, включаемых в технические задания на научно-исследовательские работы (Т3 на НИР) по определению перспектив развития этой группы, государственный стандарт с перспективными требованиями, а также номенклатуру показателей качества, включаемых в разрабатываемые й пересматриваемые стандарты на продукцию, технические задания на опытно-конструкторские работы (ТЗ на ОКР), технические условия (ТУ), карты технического уровня и качества продукции (КУ). | |||
| ГОСТ 5.2105-73 Микроскоп лазерный эллипсометрический ЛЭМ-2. Требования к качеству аттестованной продукции | 01.09.1973 | Действует | |
| ГОСТ 12.1.031-81 Система стандартов безопасности труда. Лазеры. Методы дозиметрического контроля лазерного излучения | 01.01.1982 | Отменен в РФ | |
| Область применения: Стандарт устанавливает методы измерений параметров лазерного излучения в диапазоне длин волн 0,2 — 20 мкм в заданной точке пространства с целью определения степени опасности излучения для организма человека. | |||
| ГОСТ 12.2.007.5-75 Система стандартов безопасности труда. Конденсаторы силовые. Установки конденсаторные. Требования безопасности | 01.01.1978 | Действует | |
| Область применения: Стандарт распространяется на: конденсаторные установки; силовые конденсаторы, предназначенные для обеспечения высокочастотной связи по лниям электропередач, для делителей напряжения и отбора мощности, для продольной компенсации, для повышения коэффициента мощности, импульсные, фильтровые; силовые конденсаторы и конденсаторные батареи для элекротермических установок.  Стандарт не распространяется на конденсаторы, применяемые в электронной аппаратуре. | |||
| ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний | 01.01.1982 | Введен впервые | |
| Область применения: Стандарт распространяется на изделия электронной техники, квантовой электроники и электротехнические, перечень которых указан в приложении 2. И устанавливает методы испытаний на воздействие механических, климатических, биологических внешних воздействующих факторов и специальных сред и методы оценки соответствия конструктивным требованиям. | |||
| ГОСТ 1914-81 Лампы генераторные, усилительные, выпрямительные, регулирующие и модуляторные мощностью, рассеиваемой анодом, свыше 25 Вт. Общие технические условия | 01.01.1983 | Действует | |
Резисторы, конденсаторы»
Элементы телефонной аппаратуры»Размеры Элементов Электрических Схем Гост
При изображении на схеме нескольких одинаковых элементов устройств обозначения выводов контактов допускается указывать на одном из них.
2 Нормативные ссылки
Нормативные документы
Например, для двоичного счисления ряд весов имеет вид 20, 21, 22, 23,
Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.
Таблица 3 4. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.
Выводы питания элементов приводят либо в качестве текстовой информации на свободном поле схемы, либо одним из способов, приведенных на черт. Рисунок 7 5. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.
Примечания к пп.
Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Примечания: 1. Виды электрических схем В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.
2.2. Обозначения функций элементов
Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками. Щетка: на контактном кольце 2. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Порядок расположения контактов в таблице определяется удобством построения схемы.
Приведем в качестве примера основные графические обозначения для разных видов электрических схем. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.
2.1. Общие правила построения УГО
Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.
Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.
Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.
Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.
1 Область применения
Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку.
Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

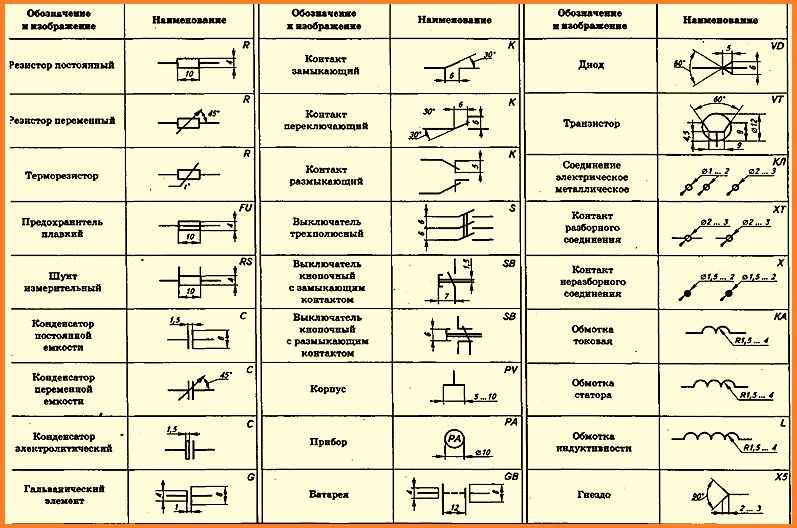

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т.
УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.
Обозначения в электрических схемах по ГОСТ
Умение читать электрические схемы – важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик должен знать, как обозначаются розетки, выключатели, коммутационные аппараты и даже электросчетчик на проекте электропроводки по ГОСТу. Далее мы предоставим читателям сайта Электроэксперт условные обозначения в электрических схемах, как графические, так и буквенные.
- Графика
- Алфавитный
Графика
Что касается графического обозначения всех элементов, используемых на схеме, то данный обзор мы предоставим в виде таблиц, в которых продукция будет сгруппирована по назначению.
В первой таблице вы можете увидеть, как маркируются электрические коробки, панели, шкафы и пульты на электрических цепях:
Следующее, что вы должны знать, это условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схем квартир и частных домов:
Элементы освещения, светильники и лампы по ГОСТу обозначают так:
В более сложных схемах, где используются электродвигатели, такие элементы, как:
Также полезно знать как графически обозначают трансформаторы и катушки индуктивности на принципиальных принципиальных схемах:
Электроприборы по ГОСТу имеют на чертежах следующее графическое обозначение:
А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит контур заземления на схеме разводки, а также сама линия электропередач:
В дополнение к этому , на схемах можно увидеть волнистую или прямую линию, «+» и «-», которые обозначают род тока, напряжение и форму импульса:
В более сложных схемах автоматики могут встречаться странные графические обозначения , такие как контактные соединения.
Запомните, как обозначаются эти устройства на электрических схемах:
Кроме того, следует знать, как выглядят на проектах радиоэлементы (диоды, резисторы, транзисторы и т.п.):
Вот и все условно-графические обозначения в электрических схемах силовых цепей и освещения. Как вы уже сами убедились, компонентов довольно много и запомнить, как обозначается каждый, можно только с опытом. Поэтому мы рекомендуем вам сохранить все эти таблицы, чтобы при чтении проекта планировки электропроводки дома или квартиры можно было сразу определить, что за элемент схемы находится в определенном месте.
Интересное видео по теме:
Алфавитный
Как расшифровывать маркировку проводов и кабелей мы уже рассказывали. В однолинейных схемах подключения также есть буквы, которые дают понять, что входит в сеть. Так, по ГОСТ 7624-55 буквенное обозначение элементов на электрических схемах следующее:
- Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, индексное, газовое и времени задержки соответственно — РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
- КУ — кнопка управления.
- КВ — концевой выключатель.
- КК — командный контроллер.
- ПВ — концевой выключатель.
- ДГ — маршевый двигатель.
- ДО — двигатель помпы охлаждения.
- DBH — двигатель высоких оборотов.
- ДП — двигатель подачи.
- ДШ — двигатель шпинделя.
Кроме того, в отечественной маркировке элементов радиотехнических и электрических схем различают следующие буквенные обозначения:
На этом краткий обзор символов в электрических схемах завершен. Надеемся, теперь вы знаете, как обозначаются розетки, выключатели, светильники и другие элементы схемы на чертежах и планах жилых помещений.
Читайте также:
- Как работает магнитный пускатель
- Что такое электрические цепи
- Как рассчитать количество кабеля для электропроводки
Опубликовано:
Обновлено: 19.07.2017
8 комментариев
символов цепи | Клуб электроники
Символы цепи | Клуб электроники
Провода | Расходные материалы |
Устройства вывода | Переключатели |
Резисторы | Конденсаторы |
Диоды | Транзисторы |
Аудио и радио | Метры |
Датчики | Логические элементы
Следующая страница: Электричество и электрон
См. также: Принципиальные схемы
Обозначения цепей на схемах
Символы цепей используются в принципиальных схемах, показывающих, как устроена цепь.
связаны вместе. Фактическое расположение компонентов обычно сильно отличается от принципиальной схемы.
Для построения схемы вам понадобится другая схема, показывающая расположение частей на
макетная (для временных цепей), картон
или печатная плата.
Схема электрических соединений
Символы проводов и соединений
Проволока
Соединяет компоненты и легко пропускает ток из одной части цепи в другую.
Провода соединены
«Клякса» должна быть нарисована там, где соединяются (соединены) провода, но иногда ее опускают.
Провода, соединенные на «перекрестках», должны располагаться в шахматном порядке, образуя два Т-образных соединения.
как показано справа.
Провода не соединены
В сложных схемах часто необходимо рисовать пересекающиеся провода, даже если они не
связано. Простое пересечение слева правильно, но может быть неправильно истолковано как соединение, где
«капля» была забыта. Символ моста справа не оставляет сомнений!
Символы источника питания
Сотовый
Поставляет электроэнергию. Большая линия положительная (+).
Один элемент часто называют батареей, но, строго говоря, батарея представляет собой две или более ячеек, соединенных вместе.
Аккумулятор
Поставляет электроэнергию. Аккумулятор — это больше, чем одна ячейка. Большая линия положительная (+).
Солнечная батарея
Преобразует свет в электрическую энергию.
Большая линия положительна (+).
Источник постоянного тока
Поставляет электроэнергию.
DC = постоянный ток, всегда текущий в одном направлении.
Блок питания переменного тока
Поставляет электроэнергию.
AC = переменный ток с постоянным изменением направления.
Предохранитель
Защитное устройство, которое «взорвется» (расплавится), если ток, протекающий через него, превысит заданное значение.
Трансформатор
Две катушки проволоки, соединенные железным сердечником. Трансформаторы используются для повышения
(увеличение) и понижение (уменьшение) напряжения переменного тока. Энергия передается между
катушки магнитным полем в сердечнике, между катушками нет электрической связи.
Земля (Земля)
Соединение с землей. Для некоторых электронных схем этот символ используется для обозначения 0 В (ноль вольт) источника питания.
но для сетевого электричества и некоторых радиосхем это действительно означает землю.
Он также известен как земля.
Символы устройств вывода
Лампа (освещение)
Преобразователь, преобразующий электрическую энергию в свет.
Этот символ используется для обозначения лампы, обеспечивающей освещение, например автомобильной фары или лампы фонарика.
Лампа (индикатор)
Преобразователь, преобразующий электрическую энергию в свет.
Этот символ используется для лампы, которая является индикатором, например сигнальной лампой на приборной панели автомобиля.
Нагреватель
Преобразователь, преобразующий электрическую энергию в тепловую.
Двигатель
Преобразователь, преобразующий электрическую энергию в кинетическую (движение).
Звонок
Преобразователь, преобразующий электрическую энергию в звук.
Зуммер
Преобразователь, преобразующий электрическую энергию в звук.
Индуктор, катушка, соленоид
Катушка провода, создающая магнитное поле при прохождении через нее тока.
Внутри катушки может быть железный сердечник. Может использоваться как преобразователь
преобразование электрической энергии в механическую за счет магнитного притяжения чего-либо.
Символы переключателей
Кнопочный выключатель
Кнопочный переключатель пропускает ток только при нажатии кнопки.
Это переключатель, используемый для управления дверным звонком.
Размыкающий выключатель
Этот тип кнопочного выключателя нормально замкнут = включен, разомкнут = выключен только при нажатии кнопки.
SPST, выключатель
SPST = однополюсный, однонаправленный.
Ток течет только тогда, когда переключатель находится в закрытом = включенном положении.
SPDT, 2-позиционный переключатель
SPDT = однополюсный, двухпозиционный.
Двухпозиционный переключатель направляет ток по одному из двух путей в зависимости от его положения.
Некоторые переключатели SPDT имеют центральное положение «выключено» и описываются как «вкл-выкл-вкл».
Переключатель DPST
DPST = двухполюсный, одноходовой.
Двойной выключатель, который часто используется для переключения сетевого электричества, потому что он может
изолировать как живые, так и нейтральные соединения.
Двухполюсный переключатель
DPDT = двухполюсный, двунаправленный.
Этот переключатель можно подключить как реверсивный переключатель двигателя.
Некоторые переключатели DPDT имеют центральное выключенное положение.
Реле
Переключатель с электроприводом, например цепь батареи 9 В, подключенная к
катушка может переключать цепь переменного тока. Прямоугольник представляет катушку.
NO = нормально открытый, COM = общий, NC = нормально закрытый.
Символы резисторов
Резистор
Резистор ограничивает поток заряда. Использование включает ограничение тока, проходящего через светодиод,
и медленно заряжая конденсатор в цепи синхронизации.
В некоторых публикациях используется старое обозначение резистора:
Переменный резистор реостата
Реостат имеет 2 контакта и обычно используется для контроля тока.
Использование включает управление яркостью лампы или скоростью двигателя и изменение скорости потока заряда в конденсаторе в цепи синхронизации.
Переменный резистор потенциометра
Потенциометр имеет 3 контакта и обычно используется для контроля напряжения.
Его можно использовать как датчик, преобразующий положение (угол управляющего шпинделя) в электрический сигнал.
Предустановленный переменный резистор
Предустановка выполняется с помощью небольшой отвертки или аналогичного инструмента.
Он предназначен для настройки, когда цепь создана, а затем оставлена без дальнейшей настройки.
Пресеты дешевле стандартных переменных резисторов, поэтому их иногда используют в проектах для удешевления.
Символы конденсаторов
Конденсатор, неполяризованный
Конденсатор накапливает электрический заряд. Его можно использовать с резистором в цепи синхронизации,
для сглаживания подачи (обеспечивает резервуар заряда) и может использоваться в качестве фильтра
(блокируя сигналы постоянного тока, но пропуская сигналы переменного тока).
Неполяризованные конденсаторы обычно имеют небольшие номиналы, менее 1 мкФ.
Конденсатор, поляризованный
Конденсатор накапливает электрический заряд. Поляризованные конденсаторы должны быть подключены правильным образом.
Обычно они имеют большие значения, 1 мкФ и выше. См. выше для использования.
Переменный конденсатор
В радиотюнере используется переменный конденсатор.
Подстроечный переменный конденсатор
Переменный конденсатор этого типа предназначен для установки при замыкании цепи и последующем оставлении без дополнительной регулировки.
Символы диодов
Диод
Устройство, позволяющее току течь только в одном направлении.
Светоизлучающий диод
Преобразователь, преобразующий электрическую энергию в свет. Обычно сокращается до светодиода.
Стабилитрон
Для поддержания постоянного напряжения можно использовать стабилитрон.
Фотодиод
Светочувствительный диод.
Символы транзисторов
Транзистор NPN
Транзистор усиливает ток и может использоваться с другими компонентами для создания усилителя или переключающей схемы.
Этот символ относится к биполярному транзистору (BJT), типу, который вы, скорее всего, будете использовать вначале.
Транзистор PNP
Транзистор усиливает ток и может использоваться с другими компонентами для создания усилителя или переключающей схемы.
Этот символ относится к биполярному транзистору (BJT), типу, который вы, скорее всего, будете использовать вначале.
Фототранзистор
Светочувствительный транзистор.
Символы аудио и радио
Микрофон
Преобразователь, преобразующий звук в электрическую энергию.
Наушники
Преобразователь, преобразующий электрическую энергию в звук.
Громкоговоритель
Преобразователь, преобразующий электрическую энергию в звук.
Пьезодатчик
Преобразователь, преобразующий электрическую энергию в звук.
Усилитель (общее обозначение)
Схема усилителя с одним входом. На самом деле это символ блок-схемы
потому что он представляет собой схему, а не только один компонент.
Антенна (антенна)
Устройство для приема или передачи радиосигналов. Он также известен как антенна.
Приборы и осциллограф
Вольтметр
Измеряет напряжение. Правильное название напряжения — «разность потенциалов», но напряжение используется более широко.
Амперметр
Измеряет ток.
Гальванометр
Очень чувствительный измеритель, используемый для измерения малых токов, обычно 1 мА или менее.
Омметр
Измеряет сопротивление. Большинство мультиметров имеют настройку омметра.
Осциллограф
Осциллограф используется для отображения «формы» электрических сигналов, показывая, как они меняются со временем.
Его можно использовать для измерения напряжения и периодов времени.
Датчики (устройства ввода)
ЛДР
Преобразователь, преобразующий яркость (свет) в сопротивление (электрическое свойство).
LDR = светозависимый резистор
Термистор
Преобразователь, преобразующий температуру (тепло) в сопротивление (электрическое свойство).
Символы логических вентилей
Логические элементы обрабатывают сигналы, которые представляют собой истина (1, высокий уровень, +Vs, вкл) или ложь (0, низкий уровень, 0 В, выкл).
Дополнительную информацию см. на странице логических вентилей.
Существует два набора символов: традиционные и IEC (Международная электротехническая комиссия).
НЕ
Элемент НЕ может иметь только один вход. «О» на выходе означает «нет». Выход вентиля НЕ является обратным
(противоположно) его входу, поэтому вывод истинен, когда вход ложен. Вентиль НЕ также называют инвертором.
Традиционный | МЭК |
И
Логический элемент И может иметь два или более входа. Выход вентиля И истинен, когда истинны все его входы.
Традиционный | МЭК |
И-НЕ
Элемент И-НЕ может иметь два или более входа. «О» на выходе означает «не», показывая, что это
N или И ворота. Выход вентиля И-НЕ истинен, если только все его входы истинны.
Традиционный | МЭК |
ИЛИ
Элемент ИЛИ может иметь два или более входа. Выход вентиля ИЛИ истинен, когда истинен хотя бы один из его входов.
Традиционный | МЭК |
NOR
Элемент NOR может иметь два или более входа. «О» на выходе означает «не», показывая, что это
N или ИЛИ ворота. Выход вентиля ИЛИ-НЕ истинен, когда ни один из его входов не истинен.
Традиционный | МЭК |
EX-OR
Логический элемент EX-OR может иметь только два входа.
